BRUGSANVISNING D96IKW1S0 NEFF

[da] Brugs- og monteringsvejledning 62

Anvisning: Följ tillbehörets monteringsanvisning.

Barn må ikke få leke med apparatet.

Dette apparatet er ikke ment for bruk med et eksternt tidsur eller fjernstyring.

Utluftingskanalen fra apparatet må installeres med et svakt fall (1° fall).

Hvis du vil avslutte intensivtrinnet før den forhåndsinnstilte tiden er gått, trykker du på symbolet P.

Hold symbolet ☑ inne inntil ønsket lysstyrke er nädd.

For omluftsdrift må den elektroniske styringen stilles tilsvarende om:

Hvis du vil avslutte intensivtrinnet før den forhåndsinnstilte tiden er gått, trykker du på symbolet P.

Hold symbolet ※ inne inntil ønsket lysstyrke er nådd.

Stille inn farge

Hold symbolet ☑ inne inntil ønsket lysstyrke er nädd.

For omluftsdrift må den elektroniske styringen stilles tilsvarende om:

Ventilatoren er koblet til platetoppen når symbolet ikke blinker lenger og lyser permanent.

Forbindelse via hjemmenettverk

Merknader

■ Du trenger en ruter med WPS-funksjonalitet.
■ Du trenger tilgang til ruteren.
■ Ventilatoren kan ikke slås på under tilkoblingsprosessen. Du kan avbryte prosessen när som helst ved å trykke på ①.
■ I nettverkstilkoblet standbydrift trenger apparatet maks. 2 W.

■ Du trenger en ruter med WPS-funksjon.
■ Du trenger tilgang til ruteren. Hvis du ikke har det, må du følge anvisningene under "Manuell registrering på hjemmenettverket".
■ Ventilatoren kan ikke slås på under tilkoblingsprosessen. Du kan avbryte prosessen när som helst ved å trykke på ①.
- Når ventilatoren skal kobles til hjemmenettverket, må den være slätt på.

Registreringen er fullført når 🔒 ikke lenger blinker, men lyser konstant i betjeningsfeltet.

■ Ventilatoren kan ikke slås på under tilkoblingsprosessen. Du kan avbryte prosessen när som helst ved å trykke på ①.
- Når ventilatoren skal kobles til hjemmenettverket, må den være slätt på.

Registreringen er fullført när 🔒 ikke lenger blinker, men lyser konstant i betjeningsfeltet.

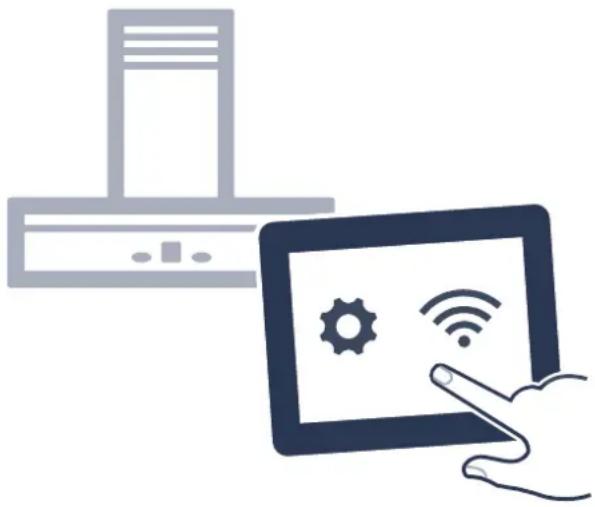

Koble til app

Hvis du har Home Connect-appen installert på den mobile enheten, kan du koble den til ventilatoren.

Merknader

Tilkoblingsprosessen er fullført når 🔊 ikke lenger blinker, men lyser konstant i betjeningsfeltet.

Hold symbolene ① og R inne samtidig til du hører et lydsignal. Når signaltonen er aktivert, hører du et lydsignal.

Datavern

Den første gangen apparatet kobles til et WLAN-nettverk med Internett-forbindelse, overfører apparatet følgende kategorier av data til Home Connect-serveren (førstegangsregistrering):

Ofte kan du lett fjerne feil selv. Vær oppmerksom på de følgende henvisningene før du ringer kundeservicen.

Feil Mulig årsak Lösning
Apparatet fungerer ikke	Støpselet er ikke satt inn	Koble apparatet til strømnettet
	Strømbrudd Kontroller om et annet kjøkkenapparat fungerer.
	Sikringen er defekt.	Kontroller i sikringsskapet om sikringen til apparatet er i orden.
Belysningen fungerer ikke.	LED-lampene er defekte.	Ta kontakt med kundeservice.
Tastebelysningen fungerer ikke.	Styreenheten er defekt.	Ta kontakt med kundeservice.

LED lamper

Defekte LED lamper må kun skiftes ut av produsenten, dennes kundeservice eller en autorisert fagmann (elektro installatør).

Advarsel – Fare for personskader!

(følger ikke med i forpakningen)

Merk: Se monteringsanvisningen for tilbehør.

Avluftsrøret festes direkte på luftstussen og tettes til.

Avluftsrør ∅ 120 mm

1. Reduksjonsstussen festes direkte på luftstussen.
2. Avluftsrøret festes til reduksjonsstussen.
3. Begge forbindelsespunktene må tettes på egnet måte.

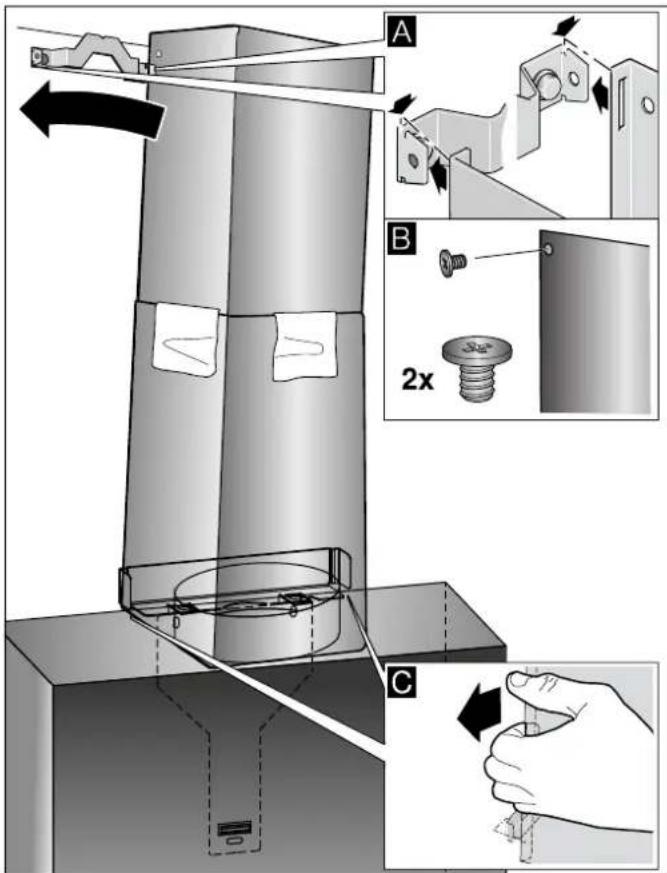

1. Den nedre kledningen må låses inn på holdevinkelen. Strømkabelen må ikke skades. C

Vigtige sikkerhedsanvisninger ....63

Miljøbeskyttelse 65

Funktioner....65

Betjening af maskinen....66

Forbindelse til kogesektion....70

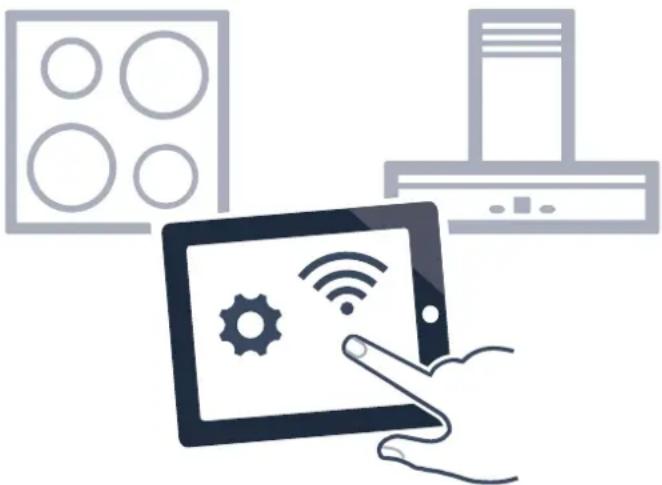

Home Connect....71

Hvad skal jeg gøre, hvis der opstår en fejl?.... 74

Kundeservice....75

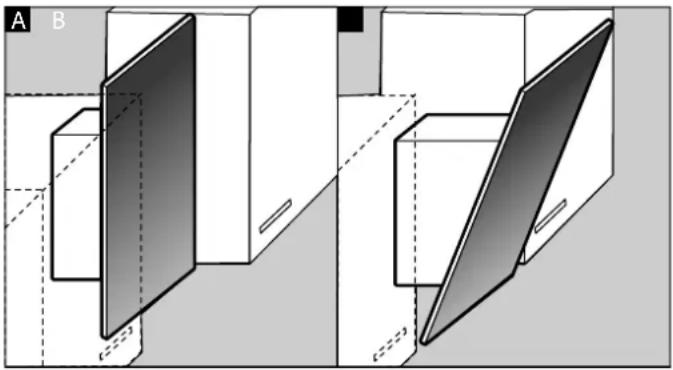

MONTERINGSVEJLEDNING 76

Vigtige sikkerhedsanvisninger 77

Generelle anvisninger.... 79

Installation 80

BRUGSANVISNING

Der findes yderligere oplysninger om produkter, tilbehør, reservedele og services på internettet: www.neff-international.com og Online-Shop: www.neff-eshop.com

Brugsbetingelser

Læs denne vejledning omhyggeligt igennem. Det er en forudsætning for, at apparatet kan betjenes sikkert og korrekt. Opbevar brugs- og montagevejledningen til senere brug eller til kommende ejere af apparatet.

Sikkerheden under brug er kun sikret, hvis emhætten er blevet monteret korrekt iht. monteringsvejledningen. Installatøren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Dette apparat er udelukkende beregnet til anvendelse i private husholdninger. Apparatet er ikke beregnet til brug udendørs. Apparatet skal være under opsigt, når det er i drift. Producenten hæfter ikke for skader, som er opstået som følge af ukorrekt anvendelse eller forkert betjening.

Dette apparat er beregnet til brug i en højde på op til maksimalt 2000 meter over havets overflade.

Dette apparat kan benyttes af børn fra en alder af 8 år og af personer med reducerede fysiske, sensoriske eller mentale evner eller manglende erfaring eller viden, hvis de er under opsigt af en person, der er ansvarlig for deres sikkerhed, eller hvis de er blevet instrueret i sikker brug af apparatet og har forstået de farer og risici, der kan være forbundet med brugen af apparatet.

Børn må ikke få lege med apparatet. Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er 15 år eller derover og er under opsigt.

Sørg for, at børn under 8 år altid er på sikker afstand af apparatet og tilslutningsledningen.

Kontroller apparatet, när det er pakket ud. Apparatet må ikke tilsluttes, hvis det har transportskader.

Dette apparat er ikke beregnet til brug med et eksternt tidsur eller en fjernbetjening.

Vigtige

sikkerhedsanvisninger

⚠ Advarsel – Fare for kvælning!

Emballagemateriale er farligt for børn. Sørg for, at børn ikke leger med emballagemateriale.

Advarsel – Livsfare!

Retursugning af forbrændingsgasser kan medføre forgiftning.

Sørg altid for tilstrækkelig lufttilførsel, när emhætten anvendes med aftræksfunktionen i samme rum som et ildsted, hvis lufttilførsel sker fra indeluften.

Ildsteder, hvis lufttilførsel sker fra indeluften, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater, gennemstrømningsvandvarmere, vandvarmere) henter deres forbrændingsluft fra opstillingsrummet og fører røggassen ud gennem en røggaskanal(f.eks. skorsten) til det fri.

En tændt emhætte trækker indeluft ud af køkkenet og tilstødende rum. Hvis lufttilførslen er utilstrækkelig, opstår der et undertryk.

Derved kan giftige gasser fra skorstenen eller aftrækskanalen blive suget tilbage og ind i beboelsesrummene.

■ Derfor skal der altid være en tilstrækkelig stor lufttilførsel.
■ En murkasse til lufttilførsel/afræksluft alene sikrer ikke, at grænseværdien overholdes. Risikofri drift er kun mulig, når undertrykket i rummet, hvor ildstedet er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette kan sikres ved, at den luft, der kræves til forbrændingen, kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre, vinduer, igennem en murkasse til lufttilførsel/afræksluft eller ved andre tekniske foranstaltninger.

Spørg under alle omstændigheder den afsvarshavende skorstensfejermester til råds. Vedkommende kan bedømme husets

samlede ventilationssituation og forslå en passende ventilationsforanstaltning. Benyttes emhætten udelukkende i cirkulationsdrift, kan den benyttes uden indskrænkninger.

• Fedtaflejringer i fedtfiltret kan blive antændt. Rengør fedtfiltret regelmæssigt. Anvend aldrig apparatet uden fedtfilter.
• Fedtaflejringer i fedtfiltret kan blive antændt. Der må ikke arbejdes ved åben ild (f.eks. flambering) i nærheden af emhætten. Emhætten må kun installeres i nærheden af et ildsted til fast brændsel (f.eks. træ eller kul), hvis der forefindes en lukket, ikke aftagelig afdækning. Der må ikke kunne forekomme gnister.
• Varm olie og fedtstof kan hurtigt blive antændt. Lad aldrig varm olie eller fedtstof være uden opsigt. Sluk aldrig ild med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende.
• Tændte gaskogezoner uden pander eller gryder udvikler ekstremt meget varme. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde. Gaskogezonerne må kun være tændt, når der er placeret en gryde eller en pande på dem.
• Der udvikles en meget kraftig varme, när flere gaskogezoner er tændt samtidig. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde. Lad aldrig to gaskogezoner være tændt samtidigt ved den største effekt i mere end 15 minutter. Et stort blus med en effekt på mere end 5kW (wokblus) svarer til effekten af to gaskogezoner.

⚠ Advarsel – Fare for forbrænding!

De tilgængelige dele bliver meget varme under brugen. Rør aldrig ved de varme dele. Hold børn på sikker afstand.

⚠ Advarsel – Fare for tilskadekomst!

■ Komponenterne indvendig i emhætten kan have skarpe kanter. Brug beskyttelseshandsker.
■ Genstande, som er placeret oven på emhætten, kan falde ned. Stil ikke genstande på emhætten.
- Lyset fra LED-pærer er meget skarpt og kan forårsage øjenskader (risikogruppe 1). Se aldrig direkte ind i en tændt LED-pære længere end 100 sekunder.

⚠ Advarsel – Fare for tilskadekomst!

Fare for klemning ved åbning og lukning af glasfronten. Stik ikke hånden ind bag glasruden eller i området omkring hængslerne.

Advarsel – Fare pga. magnetfelt!

Der er placeret permanente magneter på apparatets forside. De kan påvirke elektroniske implantater, f.eks. pacemakere eller insulinpumper. Brugere af elektroniske implantater skal overholde en minimumafstand på 10 cm til apparatets front.

⚠ Advarsel – Fare for elektrisk stød!

■ Kun for Danmark

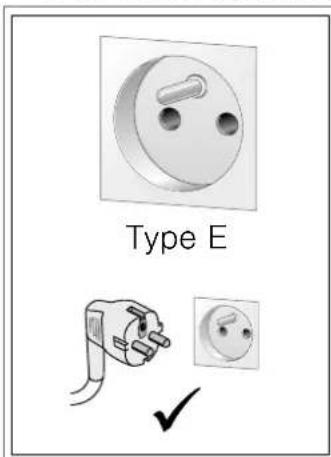

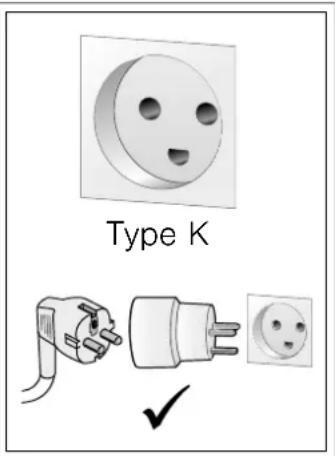

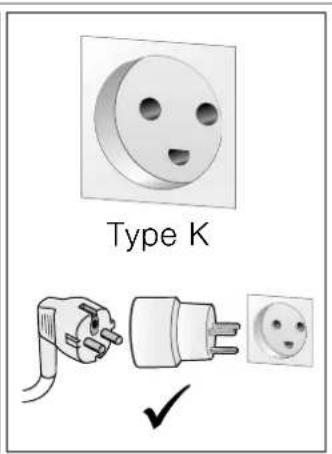

Apparater op til maks. 2,99 kW (13 A) (se typeskilt)

I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E. Hvis der kun findes en stikkontakt type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på denne måde kan det sikres, at apparatet bliver korrekt jordforbundet. Denne adapter kan fås via kundeservice (reservedelsnr. 623333) eller som ekstra tilbehør.

Type E

Type K

Hvis stikket ikke er tilgængeligt efter installationen, skal der i en fast elektrisk installation være monteret en afbryderanordning på faserne i henhold til installationsbestemmelserne.

Apparater over 2,99 kW (13 A) (se typeskilt)

Apparatet må ikke tilsluttes med stikket til sikkerhedsstikkontakten. Der er fare for elektrisk stød. Apparatet må kun tilsluttes med en fast tilslutning, som kun må udføres af en autoriseret fagmand.

- Et defekt apparat kan forårsage et elektrisk stød. Tænd aldrig for et defekt apparat. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet. Kontakt kundeservice.

■ Fagligt ukorrekte reparationer er farlige. Reparationer må kun udføres af en kundeservicetekniker, der er uddannet af os. Det samme gælder udskiftning af tilslutningsledninger. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet, hvis apparatet er defekt. Kontakt kundeservice.

- Indtrængende fugtighed kan forårsage et elektrisk stød. Anvend aldrig højtryksrenser eller dampstråler.

Årsager til skader

Pas på!

Risiko for beskadigelse pga. korrosionsskader. Apparatet skal altid tændes under madlavningen for at undgå kondensvanddannelse. Kondensvand kan medføre korrosionsskader.

Skift altid defekte pærer ud med det samme for ikke at overbelaste resten af pærerne.

Fare for beskadigelse som følge af indtrængende væde i elektronikken. Betjeningselementer må aldrig rengøres med en meget våd klud.

Beskadigelse af overfladen pga. forkert rengøring. Overflader af rustfrit stål må kun rengøres i poleringens retning. Anvend ikke rengøringsmidler til rustfrit stål til betjeningselementerne.

Beskadigelse af overfladen pga. aggressive eller skurende rengøringsmidler. Benyt aldrig aggressive eller skurende rengøringsmidler.

Fare for beskadigelse som følge af tilbageløb af kondensvand. Aftrækskanalen fra emhætten skal installeres med et svagt fald (1° fald).

Fare for beskadigelse ved forkert anvendelse af designer-elementer. Træk ikke i designer-elementer.Stil ikke / hæng ikke genstande på designer-elementer.

Miljøbeskyttelse

Det nye apparat er meget energieffektivt. Her findes tips om, hvordan der kan spares på energien ved brugen af apparatet, og om hvordan det bortskaffes korrekt.

Energibesparelse

■ Sørg for tilstrækkelig god lufttilførsel under madlavningen, så emhætten kan arbejde effektivt og med så ringe driftsstøj som muligt.
- Tilpas ventilationstrinnet efter intensiteten af madlavningsdampen. Brug kun det intensive trin, når det er nødvendigt. Et lavere ventilationstrin betyder et lavere energiforbrug.
■ Vælg i god tid et højere ventilationstrin ved intensiv dampudvikling fra madlavningen. Hvis dampen fra madlavningen allerede har fordelt sig ud i køkkenet, er det nødvendigt at lade emhætten være i drift i længere tid.
■ Sluk for emhætten, når der ikke længere er brug for den.
■ Sluk for belysningen, når der ikke længere er brug for den.
■ Udskift hhv. rens filtrene med de foreskrevne intervaller for at forøge ventilationens effektivitet og for at forhindre brandfare.
■ Læg låg på under madlavningen for at reducere damp og kondensvand.

Emballagen skal bortskaffes korrekt iht. reglerne for miljøbeskyttelse.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

Funktioner

Drift med aftræksfunktion

Aftræksluften renses i fedtfiltret og ledes ud i det fri gennem et rørsystem.

Bemærk: Aftræksluften må ikke ledes ud i en røg- eller røggasskorsten, der er i brug, eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

■ Hvis aftræksluften skal ledes bort gennem en røg- eller røggasskorsten, som ikke mere er i brug, skal dette godkendes af den ansvarshavende skorstensfejer.
■ Hvis aftræksluften ledes ud gennem en ydervæg, skal der anvendes en teleskop-murkasse.

Recirkulationsdrift

Den indsugede luft renses i fedtfiltrene og et aktivt kulfilter og ledes tilbage i køkkenet igen.

Bemærk: Ved recirkulationsdrift skal der være monteret et aktivt kulfilter for at binde lugt i den udsugede luft. Emhættens forskellige funktioner i recirkulationsdrift er forklaret i brochuren. Du kan også kontakte forhandleren. Det nødvendige tilbehør fås hos forhandleren, hos kundeservice eller i online-shoppen.

Betjening af maskinen

Denne anvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på emhætten.

Bemærk: . Tænd for emhætten, før De begynder at lave mad, og sluk først for den igen et par minutter efter, at De er færdig med at lave mad. På denne måde fjernes køkkendunsten mest effektivt.

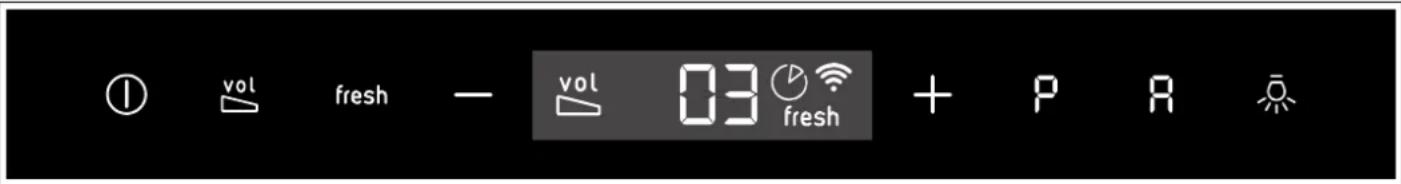

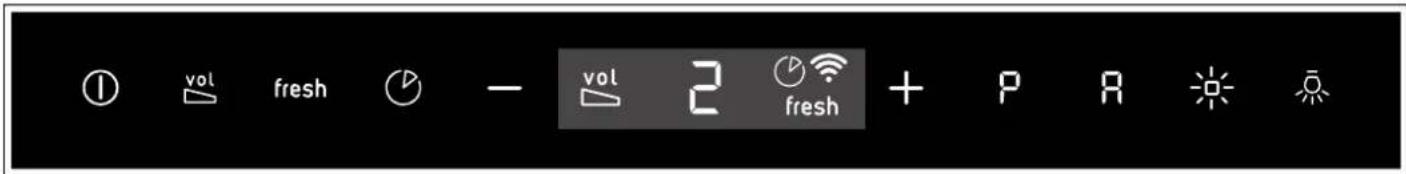

Betjeningsfelt ved variant 1

1	Ventilator, tænd/sluk
vol	NoiseReduction-funktion
fresh	AirFresh-funktion
-	Reducere ventilationstrin
+	Forøge ventilationstrin/intensivt trin 1,2
P	Direkte valg af intensivt trin 2
R	Automatisk drift
	Lys: tænd/sluk/dæmpning

Indikator Forklaring

vol	NoiseReduction-funktion
1-3 Ventilationstrin
	Ventilatorefterløb
fresh	AirFresh-funktion
	Emhættestyring fra koge

Indstille ventilationstrin

Tænde

Tryk let på symbolet ①.

Ventilatoren starter på ventilationstrin 2.

Indstille effekttrin

Tryk let på symbolet + eller - for at vælge et andet ventilationstrin.

Slukke

Tryk let på symbolet ①.

Bemærk: Denne funktion kan anvendes på alle ventilationstrin, undtagen ventilationstrin 1. Funktionen forbliver aktiveret, også efter at ventilatoren er slukket.

Tryk let på symbolet vol.

Slukke

Tryk let på symbolet vol.

AirFresh-funktion

Tænde

Tryk let på symbolet fresh.

I displayfeltet vises fresh. Ventilatoren kører ca. 5 minutter pr. time på ventilationstrin 1.

Slukke

Tryk let på symbolet fresh.

AirFresh-funktion er afsluttet.

Intensivt trin

Tryk let på symbolet P. I indikatoren lyser P2. Tryk let på symbolet P igen for at skifte tilbage til det intensive trin P1.

Bemærk: Efter ca. 6 minutter skifter emhætten automatisk ned til ventilationstrin 3.

Slukke

Tryk let på symbolet P, hvis det intensive trin skal afsluttes, inden den forindstillede tid er gået.

Mellemposition for glasfront

Ved nogle apparater er det muligt at placere glasfronten i en mellemposition. Mellempositionen kan anvendes ved særlig kraftig lugt- eller dampudvikling.

Hold midt på glasfronten, og luk den forsigtigt op.

Automatisk drift

Tænde

1. Tryk let på symbolet ①.

Ventilatoren starter på trin 2.

1. Tryk let på symbolet R.

Det optimale ventilationstrin bliver indstillet via en automatisk luftsensor.

Slukke

Tryk let på symbolet R eller ① for at afslutte den automatiske drift.

Ventilatoren slukkes automatisk, når den automatiske luftsensor ikke længere registrerer en ændring i luftkvaliteten i rummet.

Den maksimale driftstid ved automatisk drift er 4 timer.

Sensorstyring

Ved automatisk drift registrerer en automatisk luftsensor i emhætten intensiteten af koge- og stegelugt.

Afhængigt af den automatiske luftsensors indstilling skifter ventilatoren automatisk til et andet ventilationstrin.

Mulige indstillinger af sensoren:

Fabriksindstilling af følsomheden:5

Laveste indstilling af følsomheden: ∅

Højeste indstilling af følsomheden: 9

Hvis sensorstyringen reagerer for langsomt eller for hurtigt, kan dette ændres:

1. Tryk vedvarende på symbolet R i 1 sekund, mens ventilatoren er tændt. Indstillingen vises.

2. Når der trykkes let på symbolerne + eller -, bliver indstillingen af sensorstyringen ændret.

3. Slip symbolet R.

Belysning

Belysningen kan tændes og slukkes uafhængigt af ventilatoren.

Tryk let på symbolet ≡.

Indstille lysstyrke

Tryk vedvarende på symbolet ☀, til den ønskede lysstyrke er nået.

Filterindikator

Når metalfedtfiltrene eller det aktive kulfilter skal renses/udskiftes, blinker de pågældende symboler, när apparatet bliver slukket:

■ Metalfedtfilter: F=

■ Aktivt kulfilter:

■ Metalfedtfilter og aktivt kulfilter: F≡≡ og L≡≡

Omstilling af indikatoren til drift med recirkulation

Ved recirkulationsdrift skal den elektroniske styring omstilles:

■ Emhætten skal være tilsluttet og være tændt.

- Tryk vedvarende på symbolet vol , og tryk let på symbol + eller symbol -, indtil indikatoren 2 for recirkulationsdrift (ikke regenererbare filtre) lyser. Slip symbolet vol . Den elektroniske styring er omstillet til recirkulationsdrift (ikke regenererbare filtre).

■ Tryk vedvarende på symbolet ^vol , og tryk let på symbol + eller -, indtil indikatoren 3 for recirkulationsdrift (regenererbare filtre) lyser. Slip symbolet ^vol . Den elektroniske styring er omstillet til recirkulationsdrift (regenererbare filtre).

Når der igen trykkes vedvarende på symbolet ^vol , og symbolet + eller – berøres let, indtil indikator 1 lyser, bliver den elektroniske styring igen opstillet til drift med aftræk.

Lydsignal

Tænde

Tryk samtidig vedvarende på symbolerne ① og vol i ca. 3 sekunder, mens ventilatoren er tændt. Der lyder et signal til bekræftelse.

Ved aktiveret lydsignal lyser 1.

Slukke

Tryk samtidig vedvarende på symbolerne Ⓐ og vol i ca. 3 sekunder, mens ventilatoren er tændt. Der lyder et signal til bekræftelse.

Ved deaktiveret lydsignal lyser 0.

Betjeningsfelt ved variant 2

① vol fresh - vol 2 fresh + P R 灵 点

Symbol Forklaring
1	Ventilator, tænd/sluk
vol	NoiseReduction-funktion
fresh	AirFresh-funktion
	Ventilatorefterløb
-	Reducere ventilationstrin
+	Forøge ventilationstrin/intensivt trin 1,2
P	Direkte valg af intensivt trin 2
R	Automatisk drift
※	AmbientLight
※	Lys: tænd/sluk/dæmpning

Indikator Forklaring
vol	NoiseReduction-funktion
1-3 Ventilationstrin
	Ventilatorefterløb
fresh	AirFresh-funktion
	Emhættestyring fra kogesektion

Indstille ventilationstrin

Tænde

Tryk let på symbolet ①.

Ventilatoren starter på ventilationstrin 2.

Indstille effekttrin

Tryk let på symbolet + eller - for at vælge et andet ventilationstrin.

Slukke

Tryk let på symbolet ①.

Bemærk: Denne funktion kan anvendes på alle ventilationstrin, undtagen ventilationstrin 1. Funktionen forbliver aktiveret, også efter at ventilatoren er slukket.

Tryk let på symbolet vol.

Slukke

Tryk let på symbolet vol.

AirFresh-funktion

Tænde

Tryk let på symbolet fresh.

I displayfeltet vises fresh. Ventilatoren kører ca. 5 minutter pr. time på ventilationstrin 1.

Slukke

Tryk let på symbolet fresh.

AirFresh-funktion er afsluttet.

Ventilatorefterløb

Tænde

Tryk let på symbolet Ⓗ.

Ventilatoren kører på ventilationstrin 1.

Efter ca. 10 minutter slukkes ventilatoren automatisk.

Slukke

Tryk let på symbolet Ⓗ.

Ventilatorefterløbet afsluttes med det samme.

Intensivt trin

Tryk let på symbolet P. I indikatoren lyser P2. Tryk let på symbolet P igen for at skifte tilbage til det intensive trin P1.

Bemærk: Efter ca. 6 minutter skifter emhætten automatisk ned til ventilationstrin 3.

Slukke

Tryk let på symbolet P, hvis det intensive trin skal afsluttes, inden den forindstillede tid er gået.

Mellemposition for glasfront

Ved nogle apparater er det muligt at placere glasfronten i en mellemposition. Mellempositionen kan anvendes ved særlig kraftig lugt- eller dampudvikling. Hold midt på glasfronten, og luk den forsigtigt op.

Automatisk drift

Tænde

1. Tryk let på symbolet ①.

Ventilatoren starter på trin 2.

1. Tryk let på symbolet R.

Det optimale ventilationstrin bliver indstillet via en automatisk luftsensor.

Slukke

Tryk let på symbolet R eller ① for at afslutte den automatiske drift.

Ventilatoren slukkes automatisk, når den automatiske luftsensor ikke længere registrerer en ændring i luftkvaliteten i rummet.

Den maksimale driftstid ved automatisk drift er 4 timer.

Sensorstyring

Ved automatisk drift registrerer en automatisk luftsensor i emhætten intensiteten af koge- og stegelugt.

Afhængigt af den automatiske luftsensors indstilling skifter ventilatoren automatisk til et andet ventilationstrin.

Mulige indstillinger af sensoren:

Fabriksindstilling af følsomheden:5

Laveste indstilling af følsomheden: ∅

Højeste indstilling af følsomheden: 9

Hvis sensorstyringen reagerer for langsomt eller for hurtigt, kan dette ændres:

1. Tryk vedvarende på symbolet R i 1 sekund, mens ventilatoren er tændt. Indstillingen vises.

2. Når der trykkes let på symbolerne + eller -, bliver indstillingen af sensorstyringen ændret.

3. Slip symbolet R.

AmbientLight

AmbientLight-belysningen kan tændes og slukkes uafhængigt af ventilatoren.

Tryk let på symbolet ※.

Indstille lysstyrke

Tryk vedvarende på symbolet ※, til den ønskede lysstyrke er nået.

Indstilling af farve

1. Sluk for ventilatoren.

2. Tryk let på symbolet ※.

Symbolerne + og - lyser i ca. 10 sekunder.

1. Tryk let på symbolet – eller + indenfor disse 10 sekunder, til den ønskede farve er indstillet.

Belysning

Belysningen kan tændes og slukkes uafhængigt af ventilatoren.

Tryk let på symbolet ≡.

Indstille lysstyrke

Tryk vedvarende på symbolet ⚡, til den ønskede lysstyrke er nået.

Filterindikator

Når metalfedtfiltrene eller det aktive kulfilter skal renses/udskiftes, blinker de pågældende symboler, när apparatet bliver slukket:

■ Metalfedtfilter: F=

■ Aktivt kulfilter: [≡≡

■ Metalfedtfilter og aktivt kulfilter: F≡≡ og L≡≡

Omostilling af indikatoren til drift med recirkulation

Ved recirkulationsdrift skal den elektroniske styring omstilles:

■ Emhætten skal være tilsluttet og være tændt.

- Tryk vedvarende på symbolet ^vol , og tryk let på symbol + eller symbol -, indtil indikatoren 2 for recirkulationsdrift (ikke regenererbare filtre) lyser. Slip symbolet ^vol . Den elektroniske styring er omstillet til recirkulationsdrift (ikke regenererbare filtre).

■ Tryk vedvarende på symbolet ^vol , og tryk let på symbol + eller -, indtil indikatoren 3 for recirkulationsdrift (regenererbare filtre) lyser. Slip symbolet ^vol . Den elektroniske styring er omstillet til recirkulationsdrift (regenererbare filtre).

Når der igen trykkes vedvarende på symbolet ^vot , og symbolet + eller — berøres let, indtil indikator 1 lyser, bliver den elektroniske styring igen opstillet til drift med aftræk.

Lydsignal

Tænde

Tryk samtidig vedvarende på symbolerne ① og vol i ca. 3 sekunder, mens ventilatoren er tændt. Der lyder et signal til bekræftelse.

Ved aktiveret lydsignal lyser 1.

Slukke

Tryk samtidig vedvarende på symbolerne ① og vol i ca. 3 sekunder, mens ventilatoren er tændt. Der lyder et signal til bekræftelse.

Ved deaktiveret lydsignal lyser ☐.

Forbindelse til kogesektion

Dette apparat kan forbindes med en kogetop, som skal være kompatibel til dette, så emhættens funktioner kan styres via kogetoppen.

Apparaterne kan forbindes med hinanden på forskellige måder:

Home Connect

Hvis begge apparater kan anvendes med Home Connect, er det muligt at oprette en forbindelse via Home Connect app.

Følg anvisningerne om dette i den medfølgende dokumentation fra Home Connect.

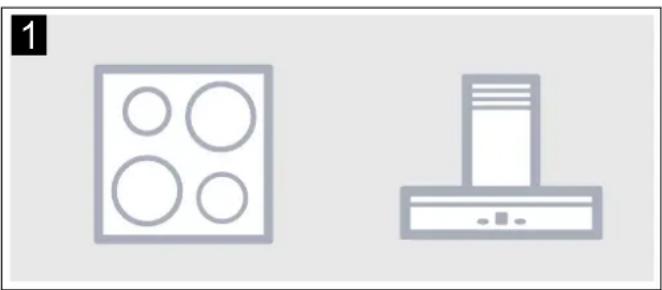

Direkte forbindelse mellem apparaterne

Hvis apparatet er direkte forbundet med kogetoppen, er en forbindelse til hjemmenetværket ikke mere mulig. Apparatet fungerer som en emhætte uden netværksforbindelse og kan stadigvæk betjenes via betjeningsfeltet.

Forbinde apparaterne via et hjemmenetværk

Hvis apparaterne forbindes med hinanden via hjemmenetværket, kan apparatet både bruges med emhættestyringen i kogetoppen og Home Connect.

Anvisninger

■ Overhold sikkerhedsanvisningerne i emhættens brugsanvisning, og sørg for, at sikkerhedsanvisningerne også overholdes, når apparatet betjenes via kogetoppens emhættestyring.
■ Betjening direkte på emhætten har altid forrang. I dette tidsrum er det ikke muligt at betjene apparatet via kogetoppens emhættestyring.

Oprettelse

For at kunne oprette forbindelsen mellem kogesektionen og emhætten skal emhætten være tændt.

Kontroller, at kogetoppen er tændt og er i søgemodus.

Følg hertil kapitlet "Forbinde emhætte" i kogetoppens brugsanvisning.

Direkte forbindelse

Anvisninger

■ Inden apparaterne forbindes, skal alle eksisterende forbindelser til hjemmenetværket eller til andre apparater nulstilles.
■ Hvis emhætten forbindes direkte med kogesektionen, kan den ikke længere forbindes med hjemmenetværket, og Home Connect kan ikke benyttes.

Tryk vedvarende på begge symbolerne ① og P, til indikatorerne 📋 og – begynder at blinke.

Når symbolet 🔊 ikke mere blinker men lyser, er emhætten forbundet med kogesektionen.

Forbindelse via hjemmenetværk

Anvisninger

■ Der skal bruges en router med WPS funktionalitet.
■ Der skal være adgang til routeren.
■ Emhætten kan ikke tændes under forbindelsesprocessen. Processen kan när som helst afbrydes ved at trykke på ①.
■ Ved standby i netværket forbruger apparatet maks. 2 W.

1. Tryk vedvarende på begge symbolerne ① og P, til indikatorerne 📋 og – begynder at blinke.

2. Tryk let på symbolet + for at starte den automatiske tilmelding til hjemmenetværket. 📞 og / blinker.

3. Tryk indenfor 2 minutter på WPS tasten på routeren. Når forbindelsen til hjemmenetværket er oprettet, forbinder emhætten sig automatisk med kogesektionen. 📋 og 3 blinker.

Forbindelsesproceduren er afsluttet, när indikatoren ikke længere blinker men lyser i betjeningsfeltet.

Bemærk: Forbindelsen kan kun oprettes, når begge apparater er forbundet med hjemmenetværket og befinder sig i søgetilstand. Start søgeprocessen igen, hvis varigheden for søgetilstand er udløbet for et af apparaterne.

Home Connect

Dette apparat kan bruges i et netværk og kan styres via en mobil enhed.

Hvis apparatet ikke er forbundet med hjemmenetværket, fungerer det som en emhætte uden netværkstilslutning og kan stadig betjenes via displayet.

Home Connect funktionens tilgængelighed afhænger af Home Connect tjenesternes tilgængelighed i det pågældende land. Home Connect tjenesterne er ikke tilgængelige i alle lande.Der findes yderligere oplysninger om dette på www.home-connect.com.

Anvisninger

■ Overhold sikkerhedsanvisningerne i brugsanvisningen, og sørg for, at sikkerhedsanvisningerne også overholdes, når apparatet betjenes via Home Connect app fra et sted udenfor hjemmet. Overhold også anvisningerne i Home Connect app.
■ Betjening direkte på apparatet har altid forrang. I dette tidsrum er det ikke muligt at betjene apparatet via Home Connect app.

Opsætning

Før der kan foretages indstillinger med Home Connect, skal Home Connect app være installeret og sat op på den mobile enhed.

Følg anvisningerne om dette i den medfølgende dokumentation fra Home Connect.

App'en giver vejledninger gennem hele forbindelsesprocessen. For at foretage indstillingerne skal de trin udføres, som bliver angivet i app'en.

App'en skal være åbnet, før opsætningen kan udføres.

Bemærk: Ved standby i netværket forbruger apparatet maks. 2 W.

Automatisk forbindelse til hjemmenetværk

Anvisninger

■ Der skal bruges en router med WPS funktionalitet.
Der skal være adgang til routeren. Hvis dette ikke er tilfældet, skal følgende trin i "Manuel forbindelse til hjemmenetværk" udføres.
■ Emhætten kan ikke tændes under forbindelsesprocessen. Processen kan när som helst afbrydes ved at trykke på ①.
■ For at forbinde emhætten med hjemmenetværket skal emhætten være tændt.

1. Tryk vedvarende på begge symbolerne ① og P, til indikatorerne 📋 og – begynder at blinke.

2. Tryk let på symbolet + for at starte den automatiske tilmelding til hjemmenetværket. 📞 og / blinker.

3. Tryk indenfor 2 minutter på WPS tasten på routeren. Når forbindelsen er oprettet, forbinder emhætten sig automatisk med Home Connect app. 📞 og 3 blinker.

Bemærk: Hvis der ikke kan oprettes forbindelse, skifter emhætten automatisk til den manuelle forbindelse til hjemmenetværket, og 📞 og 2 blinker. Forbind apparatet manuelt med hjemmenetværket, eller tryk let på - for at starte den automatiske tilmelding igen.

1. Følg anvisningerne for oprettelse af den automatiske netværksforbindelse på den mobile enhed.

Forbindelsesproceduren er afsluttet, när indikatoren ikke længere blinker men lyser i betjeningsfeltet.

Manuel forbindelse til hjemmenetværk

Anvisninger

■ Emhætten kan ikke tændes under forbindelsesprocessen. Processen kan när som helst afbrydes ved at trykke på ①.
■ For at forbinde emhætten med hjemmenetværket skal emhætten være tændt.

1. Tryk vedvarende på begge symbolerne ① og P, til indikatorerne 📋 og – begynder at blinke.
2. Tryk to gange på symbolet + for at starte den manuelle tilmelding til hjemmenetværket. 📞 og 2 blinker.
3. Opret forbindelse mellem den mobile enhed og emhættens netværk med SSID "HomeConnect" og nøglen "HomeConnect".

Når forbindelsen er oprettet, forbinder emhætten sig automatisk med Home Connect app. 📞 og 3 blinker.

1. Følg anvisningerne for oprettelse af den manuelle netværksforbindelse på den mobile enhed.
   Forbindelsesproceduren er afsluttet, när indikatoren ikke længere blinker men lyser i betjeningsfeltet.

Forbind med app

Når Home Connect app er installeret på den mobile enhed, kan der oprettes forbindelse til emhætten fra den mobile enhed.

Anvisninger

■ Apparatet skal være forbundet med netværket.
■ App'en skal være åbnet.

1. Tryk vedvarende på begge symbolerne ① og P, til indikatorerne 📋 og 3 begynder at blinke.

2. Følg anvisningerne fra Home Connect app på den mobile enhed.

Forbindelsesproceduren er afsluttet, när indikatoren ikke længere blinker men lyser i betjeningsfeltet.

Softwareopdatering

Emhættens software kan opdateres med funktionen Software Update (f.eks. optimering, fejlafhjælpning, sikkerhedsrelevante opdateringer). En forudsætning for dette er, at man er registreret som Home Connect-bruger, har installeret app'en på den mobile enhed og er forbundet med Home Connect-serveren.

Så snart der er kommet en software update, får brugeren en meddelelse over Home Connect app, hvorefter software updaten kan startes via app'en.

Softwaren kan også downloads via Home Connect app og startes i det lokale lokale netværk.

Der kommer en meddelelse via Home Connect app, när installationen er blevet udført korrekt.

Anvisninger

■ Mens downloaden foregår, kan emhætten fortsat bruges.
■ Afhængigt af de personlige indstillinger i app'en kan download af software updaten også udføres automatisk.
■ Hvis der er tale om en sikkerhedsrelevant opdatering, anbefales det at udføre installationen hurtigst muligt.

Nulstille forbindelse

De gemte forbindelser til hjemmenetværket og til Home Connect kan altid nulstilles.

Tryk samtidigt vedvarende på symbolerne ① og R, til der lyder et akustisk signal. Ved aktiveret lydsignal lyder der et akustisk signal.

Oplysning om datasikkerhed

Første gang ovnen forbindes med et WLAN-netværk, der er forbundet med internettet, sender apparatet følgende datakategorier til Home Connect Server (førstegangs-registerering):

■ Entydig apparat-ID (bestående af apparatets kode samt MAC-adressen for det indbyggede WiFi kommunikationsmodul).
■ WiFi kommunikationsmodules sikkerhedscertifikat (til informationsteknisk afsikring af forbindelsen).
■ Apparatets aktuelle software- og hardwareversion.
■ Status for en eventuel forinden udført nulstilling til fabriksindstillinger.

Denne førstegangs-registrering åbner for brugen af Home Connect funktionaliteten og er først nødvendig på det tidspunkt, hvor Home Connect funktionaliteten skal bruges første gang.

Bemærk: Vær opmærksom på, at Home Connect funktionaliteten kun kan anvendes i forbindelse med Home Connect App'en. Der kan åbnes oplysninger om datasikkerheden i Home Connect App.

Hermed erklærer Constructa-Neff Vertriebs-GmbH, at dette apparat med trådløs funktionalitet er i overensstemmelse med de grundlæggende krav og øvrige gældende bestemmelser i direktivet 2014/53/EU.

Der findes en udførlig RED- overensstemmelseserklæring på internettet på det aktuelle apparats produktside under de ekstra dokumenter på adressen www.neff-international.com.

2,4 GHz bänd: 100 mW maks.

5 GHz bänd: 100 mW maks.

	BE BG CZ DK DE EE IE EL
	ES FR HR IT CY LV LT LU
	HU MT NL AT PL PT RO SI
	SK FI SE UK NO CH TR

5 GHz WLAN (Wi-Fi): kun til indendørs brug

Advarsel – Fare for forbrænding!

Apparatet bliver meget varmt under brugen. Lad apparatet køle af, inden det rengøres.

Advarsel – Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød. Rengør kun emhætten med en fugtig klud. Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.

Advarsel – Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød. Anvend aldrig højtryksrenser eller dampstråler.

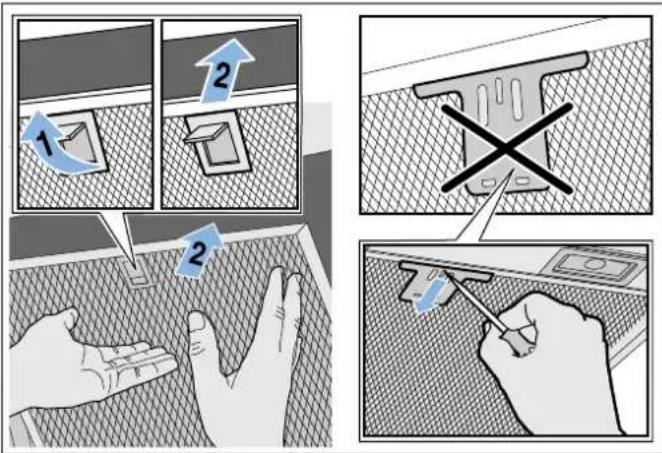

Advarsel – Fare for tilskadekomst!

Komponenterne indvendig i emhætten kan have skarpe kanter. Brug beskyttelseshandsker.

Advarsel – Fare for tilskadekomst!

Fare for klemning ved åbning og lukning af glasfronten. Stik ikke hånden ind bag glasruden eller i området omkring hængslerne.

Rengøringsmidler

Følg anvisningerne i tabellen, så de forskellige overflader ikke bliver beskadiget pga. forkerte rengøringsmidler. Anvend:

■ ikke skarpe eller skurende rengøringsmidler, som f.eks. skurepulver eller skurecreme,
■ ikke rengøringsmidler med højt indhold af alkohol,
■ ikke hårde skure- eller rengøringssvampe,
■ ikke højtryksrenser eller damprenser,
■ ikke kalkopløsende rengøringsmidler
■ ikke aggressive universalrengøringsmidler
■ ikke ovnspray.

Bemærk: Vask nye rengøringssvampe grundigt ud inden brug.

Bemærk: Følg alle anvisninger og advarsler, som er vedlagt rengøringsmidlerne.

Område Rengøringsmiddel

Rustfrit stål Varmt opvaskevand:
	Rengør med en blød rengøringssvamp, og tør efter med en blød klud.
	Overflader af rustfrit stål må kun rengøres i slibningens retning.
	Der kan købes særlige rengøringsmidler til rustfrit stål hos kundeservice eller i specialforretninger.Påfør plejemidlet i et ganske tyndt lag med en blød klud.
Lakerede overflader Varmt opvaskevand:
	Rengør med en fugtig rengøringssvamp, og tør efter med en blød klud.
	Anvend ikke rengøringsmidler til rustfrit stål.
Aluminium og kunst-stof	Varmt opvaskevand:
	Gør rent med en blød klud.

Glas Glasrengøringsmiddel:

Rengør med en blød klud. Brug ikke en glasskraber.

Betjeningselementer Varmt opvaskevand:

Rengør med en fuglig rengøringssvamp, og tør efter med en blød klud.

Fare for elektrisk stød som følge af indtrængende væde.

Fare for beskadigelse af elektronikken som følge af indtrængende væde. Betjeningselementer må aldrig rengøres med en våd klud.

Anvend ikke rengøringsmidler til rustfrit stål.

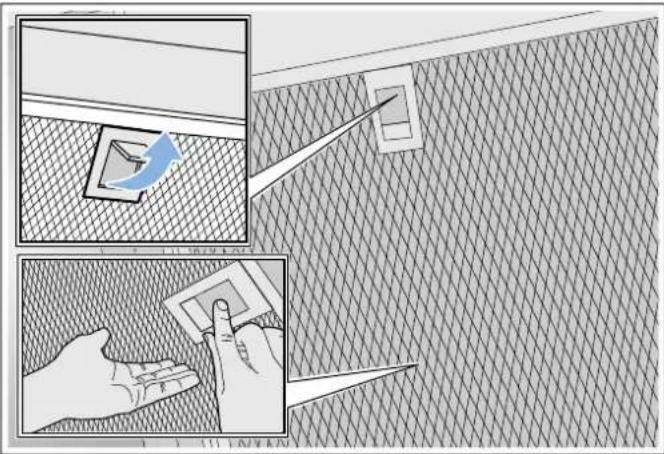

Afmontere metalfedtfilter

1. Luk langsomt glasfronten helt op. Hold fast midt på glasfronten.
2. Luk låseanordningen op, og klap metalfedtfiltret ned. Hold samtidigt den anden hånd under metalfedtfiltret.
3. Tag metalfedtfiltret ud af holderen.

Metalfedtfilter rengøres

Denne anvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på emhætten.

Fedtaflejringer i fedtfiltret kan blive antændt. Rengør fedtfiltret regelmæssigt. Anvend aldrig apparatet uden fedtfilter.

Anvisninger

■ Brug ikke aggressive, syre- eller ludholdige rengøringsmidler.
■ Vi anbefaler at rense fedtfiltret hver anden måned.
■ I forbindelse med at metalfedtfiltrene rengøres, skal metalfedtfiltrenes holdere inde i apparatet rengøres med en fugtig klud.
■ Metalfedtfiltrene kan rengøres i opvaskemaskine eller eller vaskes op i hånden.

Manuelt:

Bemærk: Ved meget fastsiddende snavs kan der anvendes et specielt fedtløsende middel. Det kan bestilles i online-shoppen.

■ Læg metalfedtfiltrene i blød i varmt opvaskevand.
■ Rengør filtrene med en børste, og skyl dem grundigt bagefter.
■ Lad metalfedtfiltrene dryppe af på et sugende underlag.

I opvaskemaskinen:

Bemærk: Ved rengøring i opvaskemaskine kan der opstå lette misfarvninger. Misfarvningerne har ingen indflydelse på metalfedtfiltrenes funktion.

■ Brug et almindeligt opvaskemiddel.
■ Meget snavsede metalfedtfiltre må ikke vaskes sammen med service.
- Placer metalfedtfiltrene löst i opvaskemaskinen. Metalfedtfiltrene må ikke blive klemt.
■ Vælg en temperatur på maksimalt 70°C.

Montere metalfedtfilter

Advarsel – Fare for tilskadekomst!

Komponenterne indvendig i emhætten kan have skarpe kanter. Brug beskyttelseshandsker.

Bemærk: Rengør alle tilgængelige dele i kabinettet.

1. Sæt metalfedtfiltret på plads, og lad låseanordningen gå i indgreb. Hold samtidigt med den anden hånd under metalfedtfiltret.
   Bemærk: Placer metalfedtfiltrene korrekt.

2. Luk låseanordningen op, og placer metalfedtfiltret korrekt, hvis det ikke var sat korrekt ind.

Hvad skal jeg gøre, hvis der opstår en fejl?

Tit kan De selv afhjælpe fejl, der opstår. Vær opmærksom på følgende henvisninger, inden De ringer til kundeservicen.

Advarsel – Fare for elektrisk stød!

Fagligt ukorrekte reparationer er farlige. Reparationer må kun udføres af en kundeservicetekniker, der er uddannet af os. Det samme gælder udskiftning af tilslutningsledninger. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet, hvis apparatet er defekt. Kontakt kundeservice.

Fejltabel

Fejl Mulig årsag Afhjælpning

Apparatet fungerer ikke	Stikket er ikke sat i stikkontakten	Tilslut apparatet til strømnettet
	Strømafbrydelse	Kontroller, om der er andre køkkenapparater, der fungerer
	Sikring defekt	Kontroller om apparatets sikring i sikringsskabet er i orden
Belysningen fungerer ikke.	LED-lamperne er defekte.	Kontakt kundeservice.
Tastebelysnin-gen fungerer ikke.	Styreenheden er defekt.	Kontakt kundeservice.

LED-lamper

Defekte LED-lamper må kun skiftes af producenten, dens kundeservice eller af en koncessioneret fagmand (el-installatør).

Advarsel – Fare for tilskadekomst!

Lyset fra LED-pærer er meget skarpt og kan forårsage øjenskader (risikogruppe 1). Se aldrig direkte ind i en tændt LED-pære længere end 100 sekunder.

Kundeservice

Opgiv altid modelnummer (E-nr.) og fabrikationsnummer (FD-nr.) for apparatet ved kontakt med kundeservice, så vi bedre kan besvare spørgsmål om det aktuelle produkt. Typeskiltet med numrene findes på oversiden af apparatet.

Z-Ni:FDE-Ni Type:

Det er en god ide at skrive apparatets data og telefonnummeret til kundeservice her, så det er let at finde oplysningerne frem, hvis det skulle blive nødvendigt.

E-nr. FD-nr.

Kundeservice

Vær opmærksom på, at det også indenfor garantiperioden ikke er gratis at få besøg af en tekniker fra kundeservice, hvis det viser sig, at apparatet er blevet betjent forkert.

Kontaktdataene for alle lande findes i vedlagte kundeservice-fortegnelse.

Reparationsordre og rådgivning i tilfælde af fejl DK 44 89 89 85

Stol på producentens kompetence. På den måde sikres det, at reparationer udføres af uddannede serviceteknikere, som ligger inde med de originale reservedele, der passer til det pågældende apparat.

Tilbehør

(ikke indeholdt i leveringen)

Bemærk: Denne anvisning gælder for flere modeller. Det er muligt, at der er anført ekstra tilbehør, som ikke passer til det aktuelle apparat.

Bemærk: Overhold monteringsvejledningen for tilbehøret.

Tilbehør Bestillingsnum-	mer
Starter-sæt til recirkulationsdrift (fladt emfang med luftkanal)	Z51AFU0X0
Udskiftningsfilter til starter-sæt	Z51AFA0X0
Starter-sæt til recirkulationsdrift (fladt emfang uden luftkanal)	Z51AFT0X0
Udskiftningsfilter til starter-sæt	Z51AFA0X0
Starter-sæt til recirkulationsdrift (skråt vægemfang med luftkanal)	Z51AIU0X0
Udskiftningsfilter til starter-sæt	Z51AIA0X0
Starter-sæt til recirkulationsdrift (skråt vægemfang uden luftkanal)	Z51AIT0X0
Udskiftningsfilter til starter-sæt	Z51AIA0X0
Starter-sæt til recirkulationsdrift med regenererbart filter (fladt emfang med luftkanal)	Z51AFS0X0
Starter-sæt til recirkulationsdrift med regenererbart filter (skråt vægemfang med luftkanal)	Z51AISOX0
Starter-sæt til recirkulationsdrift med regenererbart filter (fladt emfang uden luftkanal)	Z51AFROX0
Starter-sæt til recirkulationsdrift med regenererbart filter (skråt vægemfang uden luftkanal)	Z51AIROX0
CleanAir recirkulationsmodul	Z51AXCON0
Udskiftningsfilter til CleanAir recirkulationsmodul (ikke regenererbart)	Z5170X1
Udskiftningsfilter til CleanAir recirkulationsmodul (regenererbart)	Z50XXPOX0

MONTERINGSVEJLEDNING

■ Denne emhætte installeres på væggen.
■ Hvis emhætten bruges med aftræk, skal der monteres en aftræksbeklædning. Hvis emhætten bruges med recirkulation, skal der monteres ekstra tilbehør. Følg den vedlagte installationsvejledning. Ved drift med recirkulation kan montagen af aftræksbeklædningen udelades.
■ Ved ekstra tilbehør skal den medfølgende installationsvejledning overholdes.
■ Emhættens overflader er sarte. Undgå beskadigelser under installationsarbejdet.

A

Bemærk: Vi anbefaler, at apparatet hænges op, så glasafskærmningens underkant flugter med overskabene ved siden af. Kontroller, at de angivne sikkerhedsafstande til kogesektionen overholdes.

Vigtige sikkerhedsanvisninger

Læs denne vejledning omhyggeligt igennem. Det er en forudsætning for, at apparatet kan betjenes sikkert og korrekt. Opbevar brugs- og montagevejledningen til senere brug eller til kommende ejere af apparatet.

Kontroller apparatet, när det er pakket ud. Apparatet må ikke tilsluttes, hvis det har transportskader.

Sikkerheden under brug er kun sikret, hvis emhætten er blevet monteret korrekt iht. monteringsvejledningen. Installatøren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Apparatets overflader er sarte. Undgå beskadigelser under installationsarbejdet.

Bredden på emhætten skal mindst svare til bredden på kogepladen.

Til installationen skal de aktuelt gyldige byggeforskrifter og forskrifterne fra de lokale strøm- og gasforsyningsselskaber følges.

- Fedtaflejringer i fedtfiltret kan blive antændt. Overhold de foreskrevne sikkerhedsafstande for undgå, at der sker en akkumulering af varme. Overhold anvisningerne for komfuret. Hvis der anvendes gas- og el-kogezoner sammen, gælder den største af de angivne afstande.

- Fedtaflejringer i fedtfiltret kan blive antændt. Der må ikke arbejdes ved åben ild (f.eks. flambering) i nærheden af emhætten. Emhætten må kun installeres i nærheden af et ildsted til fast brændsel (f.eks. træ eller kul), hvis der forefindes en lukket, ikke aftagelig afdækning. Der må ikke kunne forekomme gnister.

Ved afledning af udsugningsluft skal myndigheds- og lovgivningsforskrifter (f.eks.nationale byggeforskrifter) overholdes.

Advarsel – Livsfare!

Retursugning af forbrændingsgasser kan medføre forgiftning. Udsugningsluften må ikke ledes ud i skorstene, som anvendes til aftræk af røggasser, eller i skakte, som bruges til afledning af luft fra rum, hvor der findes installationer til forbrænding. Hvis udsugningsluften skal ledes ind i en røggasskorsten, der ikke længere anvendes, skal dette godkendes af den ansvarshavende skorstensfejermester.

Advarsel – Livsfare!

Retursugning af forbrændingsgasser kan medføre forgiftning.

Sørg altid for tilstrækkelig lufttilførsel, när emhætten anvendes med aftræksfunktionen i samme rum som et ildsted, hvis lufttilførsel sker fra indeluften.

Ildsteder, hvis lufttilførsel sker fra indeluften, (f.eks. gas-, olie-, træ- eller kulfyrede varmeapparater,

gennemstrømningsvandvarmere, vandvarmere) henter deres forbrændingsluft fra opstillingsrummet og fører røggassen ud gennem en røggaskanal(f.eks. skorsten) til det fri.

En tændt emhætte trækker indeluft ud af køkkenet og tilstødende rum. Hvis lufttilførslen er utilstrækkelig, opstår der et undertryk.

Derved kan giftige gasser fra skorstenen eller aftrækskanalen blive suget tilbage og ind i beboelsesrummene.

■ Derfor skal der altid være en tilstrækkelig stor lufttilførsel.
■ En murkasse til lufttilførsel/aftræksluft alene sikrer ikke, at grænseværdien overholdes. Risikofri drift er kun mulig, når undertrykket i rummet, hvor ildstedet er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette kan sikres ved, at den luft, der kræves til forbrændingen, kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre, vinduer, igennem en murkasse til lufttilførsel/aftræksluft eller ved andre tekniske foranstaltninger.

Spørg under alle omstændigheder den afsvarshavende skorstensfejermester til råds.

Vedkommende kan bedømme husets samlede ventilationssituation og forslå en passende ventilationsforanstaltning.

Benyttes emhætten udelukkende i cirkulationsdrift, kan den benyttes uden indskrænkninger.

Advarsel – Livsfare!

Retursugning af forbrændingsgasser kan medføre forgiftning. Ved installation af udsugning ved et ildsted, som er forbundet med en skorsten, skal emhættens strømtilførsel forsynes med en egnet sikkerhedsafbryder.

⚠ Advarsel – Fare for tilskadekomst!

■ Komponenterne indvendig i emhætten kan have skarpe kanter. Brug beskyttelseshandsker.
■ Hvis apparatet ikke er korrekt fastgjort til væggen, kan den falde ned. Alle befæstigelseselementer skal være monteret fast og sikkert.
■ Emhætten er tung. Der kræves 2 personer for at flytte emhætten. Anvend kun egnede hjælpemidler.
- Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejlfunktioner. Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

⚠ Advarsel – Fare pga. magnetfelt!

Der er placeret permanente magneter på apparatets forside. De kan påvirke elektroniske implantater, f.eks. pacemakere eller insulinpumper. Brugere af elektroniske implantater skal overholde en minimumafstand på 10 cm til apparatets front.

⚠ Advarsel – Fare for elektrisk stød!

• Komponenterne indvendig i emhætten kan have skarpe kanter. Tilslutningskablet kan blive beskadiget. Sørg for, at tilslutningskablet ikke får knæk eller kommer i klemme under installationen.
• Det skal altid være muligt at afbryde strømforsyningen til apparatet. Apparatet må kun tilsluttes til en sikkerhedsstikkontakt, som er tilsluttet efter forskrifterne.
  Efter indbygningen af apparatet skal nettilslutningsledningens netstik være frit tilgængeligt. Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
  Den faste installation må kun udføres af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstrømsbeskyttelsesafbryder (FI-afbryder) i strømforsyningskredsen til apparatet.

■ Kun for Danmark

Apparater op til maks. 2,99 kW (13 A) (se typeskilt)

I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E. Hvis der kun findes en stikkontakt type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på denne måde kan det sikres, at apparatet bliver korrekt jordforbundet. Denne adapter kan fås via kundeservice (reservedelsnr. 623333) eller som ekstra tilbehør.

Type E

Type K

Hvis stikket ikke er tilgængeligt efter installationen, skal der i en fast elektrisk installation være monteret en afbryderanordning på faserne i henhold til installationsbestemmelserne.

Apparater over 2,99 kW (13 A) (se typeskilt)

Apparatet må ikke tilsluttes med stikket til sikkerhedsstikkontakten. Der er fare for elektrisk stød. Apparatet må kun tilsluttes med en fast tilslutning, som kun må udføres af en autoriseret fagmand.

⚠ Advarsel – Fare for elektrisk stød!

Fagligt ukorrekte reparationer er farlige. Reparationer må kun udføres af en kundeservicetekniker, der er uddannet af os. Det samme gælder udskiftning af tilslutningsledninger. Træk netstikket ud af kontakten, eller slå sikringen fra i sikringsskabet, hvis apparatet er defekt. Kontakt kundeservice.

⚠ Advarsel – Fare for kvælning!

Emballagemateriale er farligt for børn. Sørg for, at børn ikke leger med emballagemateriale.

Generelle anvisninger

Væg kontrolleres

■ Væggen skal være lige, lodret og være tilstrækkelig bæredygtig.
■ Borehullernes dybde skal passe til skruernes længde. Dyvlerne skal virkelig kunne holde til noget.
■ De vedlagte skruer og dyvler er egnet til massivt murværk. Til andre konstruktioner (f. eks. porebeton, poroton-mursten) skal der bruges tilsvarende fastgørelsesmidler.
■ Emhættens maksimale vægt er 40 kg.

Elektrisk tilslutning

Advarsel – Fare for elektrisk stød!

Komponenterne indvendig i emhætten kan have skarpe kanter. Tilslutningskablet kan blive beskadiget. Sørg for, at tilslutningskablet ikke får knæk eller kommer i klemme under installationen.

De krævede tilslutningsdata er angivet på apparatets typeskilt på oversiden af apparatet.

Længde på tilslutningsledning: ca. 1,30 m

Denne emhætte er i overensstemmelse med gældende EF-bestemmelser om radiostøjdæmpning.

⚠ Advarsel – Fare for elektrisk stød!

Det skal altid være muligt at afbryde strømforsyningen til apparatet. Apparatet må kun tilsluttes til en sikkerhedsstikkontakt, som er tilsluttet efter forskrifterne. Efter indbygningen af apparatet skal nettilslutningsledningens netstik være frit tilgængeligt. Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser. Den faste installation må kun udføres af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstrømsbeskyttelsesafbryder (Fl-afbryder) i strømforsyningskredsen til apparatet.

Installation

Kontroller, at der ikke er elkabler, gas- eller vandrør i området, hvor der skal bores huller.

Hvis emhætten bruges med aftræk, skal der monteres en aftræksbeklædning.

Hvis emhætten bruges med recirkulation, skal der monteres ekstra tilbehør. Følg den vedlagte installationsvejledning. Ved drift med recirkulation kan montagen af aftræksbeklædningen udelades.

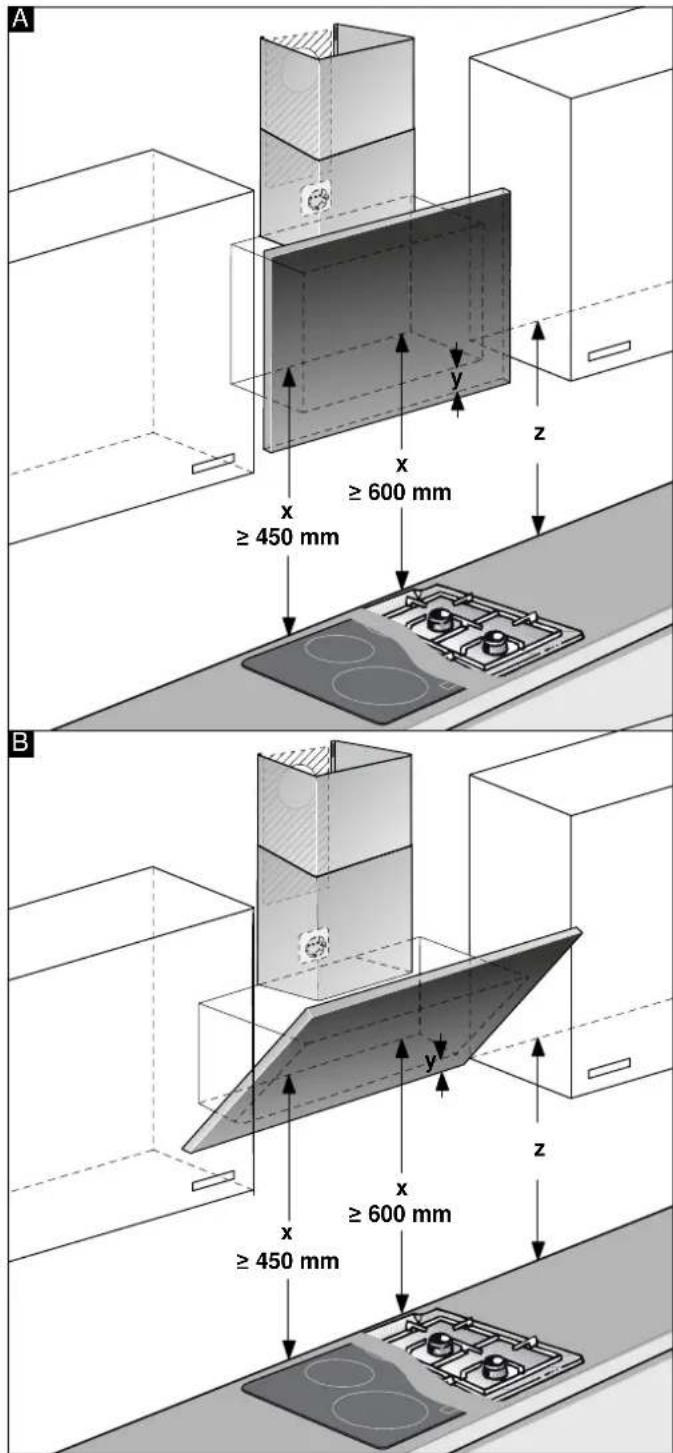

1. Fastlæg emhættens placering, og marker apparatets underkant på væggen med en let streg. Fastlæg midten af emhætten i forhold til kogesektionen.

Bemærk: Vi anbefaler, at emhætten hænges op, så glasafskærmningens underkant flugter med overskabene ved siden af. Kontroller, at de angivne sikkerhedsafstande til kogesektionen overholdes.

A ≥ 450 mm ≥ 600 mm x y z B ≥ 450 mm ≥ 600 mm x y z

1. Placer skabelonen på den markerede streg på væggen, og fastgør den. Marker skruernes positioner.

Ved montagen af aftræksbeklædningen skal skabelonen deles ved den viste snitlinje.

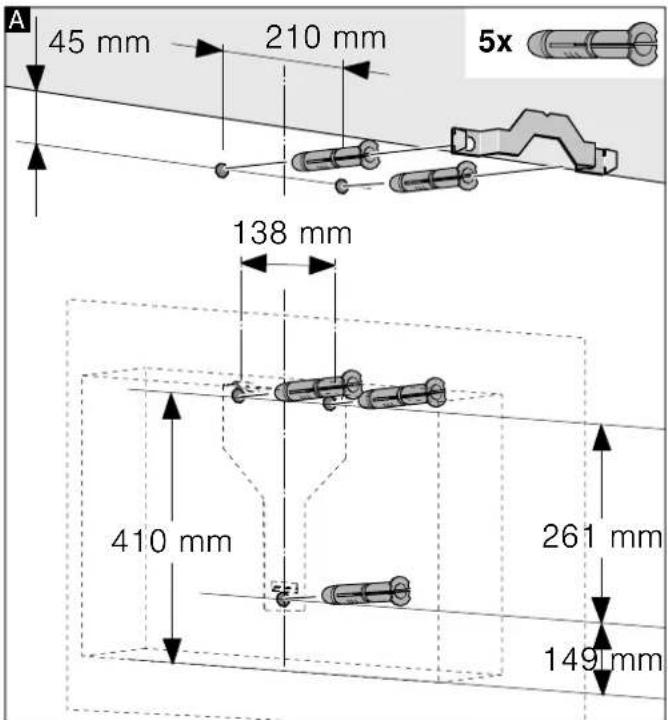

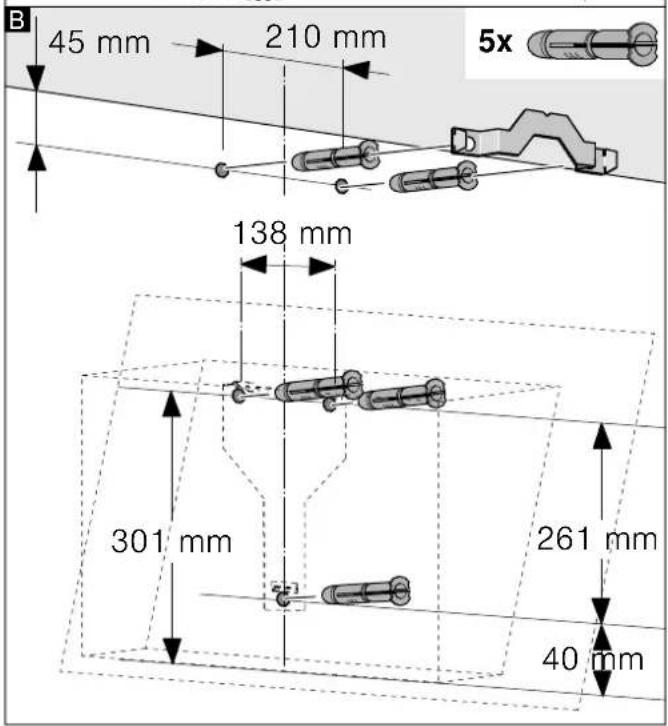

1. Bor huller ∅ 8 mm med en dybde på 80 mm til fastgøringerne, fjern skabelonen, og tryk dyvlerne ind, så de flugter med væggen.

Montage med aftræksbeklædning Montage uden aftræksbeklædning

A 45 mm 210 mm 5x 138 mm 410 mm 261 mm 149 mm

B 45 mm 210 mm 5x 138 mm 301 mm 261 mm 40 mm

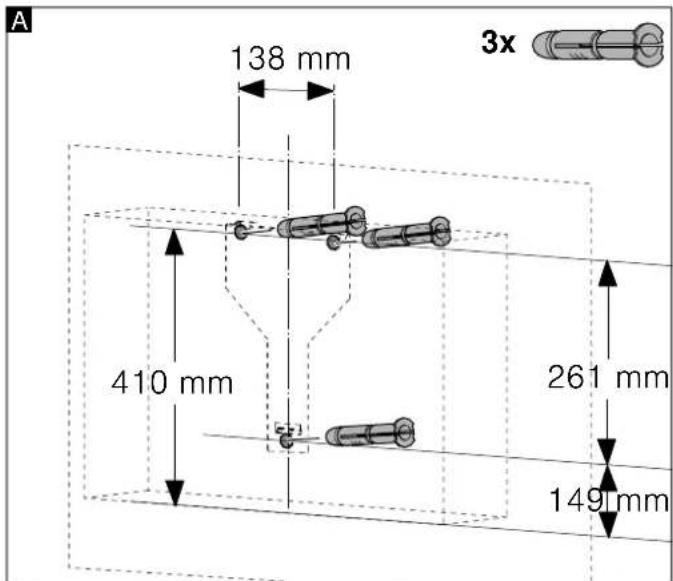

A 138 mm 410 mm 261 mm 149 mm 3x

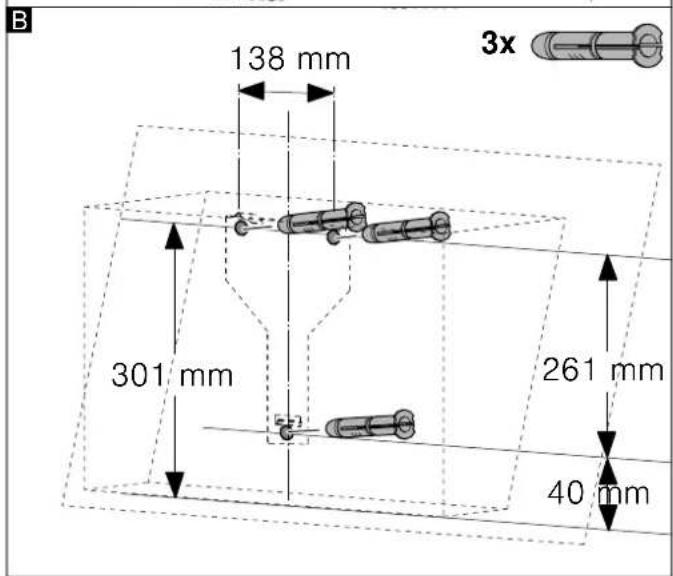

B 138 mm 301 mm 261 mm 40 mm 3x

Installation

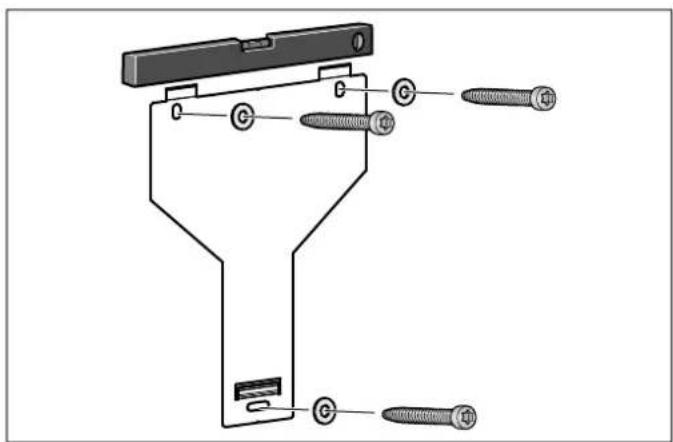

Skru ophænget til emhætten fast manuelt, indjuster med et vaterpas, og spænd skruerne fast til.

Ophænge og indjustere apparatet

1. Træk først beskyttelsesfolien bag på apparatet af, og fjern resten af folien efter monteringen.
2. Hæng apparatet op, så det går sikkert i indgreb i ophængene.
3. Emhætten kan om ønsket forskydes mod højre eller venstre.
4. Spænd skruerne til ophængene fast til. Hold samtidig fast i vinkelbeslaget. A

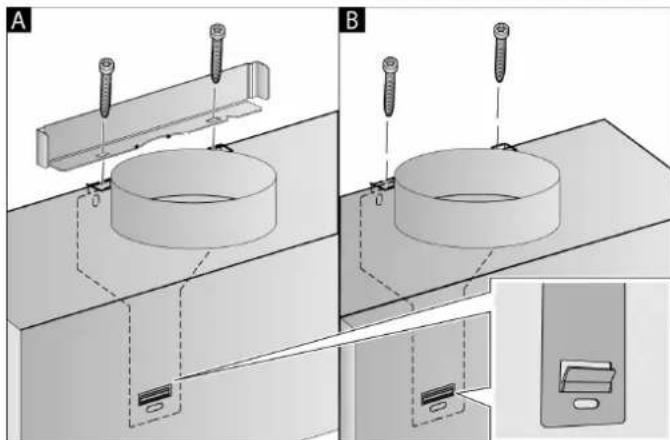

1. Hvis der ikke monteres en kanal, skal de to låseskruer skrues fast uden vinkelbeslag. B

Fastgøring af rørledning

Hvis emhætten bruges med aftræk, skal der monteres en rørledning. Hvis emhætten bruges med recirkulation, skal der monteres ekstra tilbehør. Følg den vedlagte installationsvejledning.

Bemærk: Hvis der bruges et aluminiumsrør, skal tilslutningsstedet glattes forinden.

Aftræksrør ∅ 150 mm (anbefalet størrelse)

Fastgør aftræksrøret direkte på luftstudsen, og aftæt samlingen.

Aftræksrør ∅ 120 mm

1. Fastgør reduktionsstudsen direkte på luftstudsen.
2. Fastgør aftræksrøret på reduktionsstudsen.
3. Aftæt begge forbindelsessteder på egnet vis.

Aftræksbeklædning monteres

Hvis emhætten bruges med aftræk, skal der monteres en aftræksbeklædning.

Ved drift med recirkulation kan aftræksbeklædningen udelades.

Advarsel – Fare for kvæstelser!

Under installationen pga. skarpe kanter. Under apparatets installation skal man altid have beskyttelseshandsker på.

Advarsel – Fare for elektrisk stød!

Komponenterne indvendig i emhætten kan have skarpe kanter. Tilslutningskablet kan blive beskadiget. Sørg for, at tilslutningskablet ikke får knæk eller kommer i klemme under installationen.

1. Skil aftræksbeklædningerne ad. Hertil skal tapen trækkes af.
2. Fjern beskyttelsesfolien på begge aftræksbeklædninger.

3. Skyd aftræksbeklædningerne ind i hinanden. Anvisninger

4. Læg papir over kanterne på den udvendige aftræksbeklædning som beskyttelse for at undgå ridser.

5. Slidserne på den indvendige aftræksbeklædning skal vende nedad.

6. Anbring aftræksbeklædningen på apparatet.

7. Skyd den indvendige aftræksbeklædning opad, fastgør den på vinkelbeslaget i højre og venstre side, og træk den nedad, til den går i indgreb. A

8. Skru aftræksbeklædningen fast på siden af vinkelbeslaget med to skruer. B

1. Klips den nederste aftræksbeklædning fast på vinkelbeslaget. Tilslutningskablet må ikke blive beskadiget! C

Bemærk: Hvis det ekstra tilbehør til recirkulationsdrift er monteret, og emhætten bruges uden aftræksbeklædning, skal kablet rulles rundt om studsen.
