BRUGSANVISNING CS-NE7GKE PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

SUOMI 20 \~ 25

Dette symbolet angir en handling som er FORBUDT.

Forsiktig

Disse symbolene angir handlinger som er PÅKREVD.

Advarsel

Fjernkontroll

Under Bruk

- Kontroller at avløpsrøret er korrekt tilkoblet. Hvis ikke kan det oppstå lekkasjer.

Under Bruk

- Kontroller at avløpsrøret er korrekt tilkoblet. Hvis ikke kan det oppstå lekkasjer.

Under Bruk

• Ikke sitt på, eller plasser noe på den innvendige eller den utvendige enheten.
• IKKE berør den skarpe aluminiumsribben.
• Etter lange bruksperioder må du kontrollere at monteringsstativet ikke er skadet.

• Tidsuret er basert på klokken i fjernkontrollen.
• Du kan stille inn ønsket AV- og PÅ-tidspunkt.

Tips

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller materialeskade, og farligheden heraf er klassificeret nedenstående:

Advarsel

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

• Undlad brug af genopladelige (Ni-Cd) batterier.
• Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.
• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at fjernbetjeningen fungerer, som den skal.
• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at fjernbetjeningen fungerer, som den skal.

- Du må ikke selv installere, demontere eller genopsætte anlægget. Forkert installation kan forårsage lækage, elektrisk stød eller brand. Kontakt din aut. Panasonic-forhandler eller en aut. elinstallatør vedr. installation.

Driftsforskrifter

- Stik ikke fi ngre eller genstande ind i hverken indendørs- eller udendørsenheden. - Lad være med selv at forsøge at reparere anlægget.

Luft-indtag

Luft- udtag

Strømforsyning

Installationsforskrifter

- Dette udstyr skal være jordet, og det anbefales på det kraftigste, at det installeres med en fejlstrømsafbryder i form at et HFI-relæ (ELCB) eller FI-relæ (RCD). Ellers kan det forårsage elektrisk stød eller brand i forbindelse med fejlfunktion.

Driftsforskrifter

• Brug ikke en stikkontakt, der også anvendes til andet udstyr.
• Lad være med at foretage nogen form for ændringer på netledningen.
• Undlad brug af forlængerledninger.
• Sørg for ikke at betjene anlægget med fugtige hænder.
• Undlad at beljene eller standse anlægget ved at sætte stikproppen i eller tage den ud af stikkontakten.
• Sæt netstikket i på den rigtige måde.
  • Brug den anviste netledning.
• Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
• Støv på det elektriske stik skal aftørres regelmæssigt med en tør klud.
• I nødstilfælde eller unormale forhold (lugter brændt osv.), skal strømforsyningen slukkes og frakobles, og din nærmeste forhandler skal kontaktes.

- Installer ikke anlægget i omgivelser, der rummer fare for eksplosioner.

- Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

Driftsforskrifter

- Undlad at rengøre anlægget med vand, rensebenzin, fortynder eller skurepulver. - Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer. - Undlad at bruge nogen form for brændba udstyr foran luftudtaget. - Sørg for ikke at udsætte dig for kold luft i længere perioder.

- Sørg for regelmæssig ventilation af rummet.

Strømforsyning

Driftsforskrifter

- Lad være med at afbryde anlægget ved at trække i netledningen.

- Sluk for strømmen, og tag stikket ud af stikkontakten, hvis anlægget ikke skal bruges i længere tid.

- Dette airconditionanlæg er udstyret med en anordning til overspændingsbeskyttelse. For at beskytte airconditionanlægget yderligere mod lynnedslag anbefales det at tage stikket ud af stikkontakten I forbindelse med kraftigt tordenvejr. Rør ikke ved airconditionanlægget, når der er tordenvejr eller lyn, da det kan forårsage elektrisk stød.

Udendørsenhed

Installationsforskrifter

- Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

Driftsforskrifter

• Undlad at anbringe personer eller genstande på indendørs- eller udendørsenheden.
  • Rør ikke ved de skarpe aluminiumsblade.
• Kontroller efter længere driftsperioder, at anlæggets stativ ikke er beskadiget.

FORSKRIFTSMAESSIGE OPLYSNINGER

Dette anlæg må kun betjenes af mindre børn eller svagelige personer, når det foregår under opsyn. Mindre børn skal holdes under opsyn for at sikre, at de ikke leger med anlægget.

MILJ∅MAESSIGE KRAV

Bortskaffelse af batterier

Batterierne skal genbruges eller bortskaffes på forsvarlig vis.

BORTSKAFFELSE AF ANLÆGGET EFTER ENDT LEVETID

"Vejledning for slutbruger" af airconditionanlæg:

Dette airconditionanlæg er forsynet med ovenstående mærkning, der angiver, at elektrisk udstyr ikke må bortskaffes sammen med alm. husholdningsaffald. EU-lande (*) bør have etableret et særligt indsamlingssystem for sådanne produkter. Forsøg ikke selv at adskille anlægget, da dette kan medføre skadevirkninger for dit helbred eller miljøet som følge af forkert affaldshåndtering. Fjernelse af kølemiddel, olie og andre dele skal foretages af en kvalifi ceret fagmand i overensstemmelse med gældende lokale og nationale forskrifter. Airconditionanlæg skal afl everes til et særligt indsamlingssted med henblik på genanvendelse, genbrug og genindvinding og må ikke bortskaffes i forbindelse med den kommunale renovationsordning. Kontakt din installatør, forhandler eller de lokale myndigheder for at få fl ere oplysninger. Hvis affaldsprodukter ikke håndteres i overensstemmelse med nationale forskrifter, kan det medføre strafansvar i form af bøde.

*I henhold til gældende lovgivning i hver medlemsstat

Information om bortskaffelse i lande uden for EU

Disse symboler er kun gældende inden for EU. Hvis du ønsker at bortskaffe dette produkt, skal du kontakte din installatør, forhandler eller de lokale myndigheder for at få oplysninger om den korrekte form for bortskaffelse.

DRIFTSBETINGELSER

Brug dette airconditionanlæg inden for følgende temperaturområder.

Temperatur (°C)		Indendørs Udendørs
		*DBT *WBT *DBT *WBT
K∅LING	Maksimum	32 23	43 26
	Minimum	16 11	-15 -
OPVARMNING	Maksimum	30 - 24	18
	Minimum	16 - -15 -
+8/10°CHEAT	Maksimum	1	0	-	-
	Minimum	8 - -15 -

*DBT: Tørpæretemperatur *WBT: Vådpæretemperatur

• Anlægget kan stadig bruges til afkøling ved udendørstemperaturer ned til -15°C i rum, der ikke anvendes til beboelse som f.eks. et computerrum med en rumtemperatur på 16°C eller højere og en luftfugtighed i rummet på op til 80%.
• Under afkølingsdrift vil kompressoren blive standset, när udendørstemperaturen kommer under -15°C, og driften vil blive genoptaget, när temperaturen stiger til over -15°C.

Udskiftning eller montering af netstik må kun foretages af aut. elinstallatører eller fagpersoner med tilsvarende kvalifi kationer. Ledningerne i denne netledning er farvet i henhold til følgende kode:

Polklemmer red Ledninger strømførende farver (Britisk standard) brun sort nulleder blå grøn-gul jord grøn-gul

Farvekoder for ledninger kan variere afhængigt af landets standard for farvekodning af ledninger.

Tak for dit valg af Panasonic Air Conditioner

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER

26

FORSKRIFTSMÆSSIGE OPLYSNINGER

27

SÅDAN BETJENES ANLÆGGET

28\~29

PASNING & RENG∅RING

30

FEJLFINDING

31

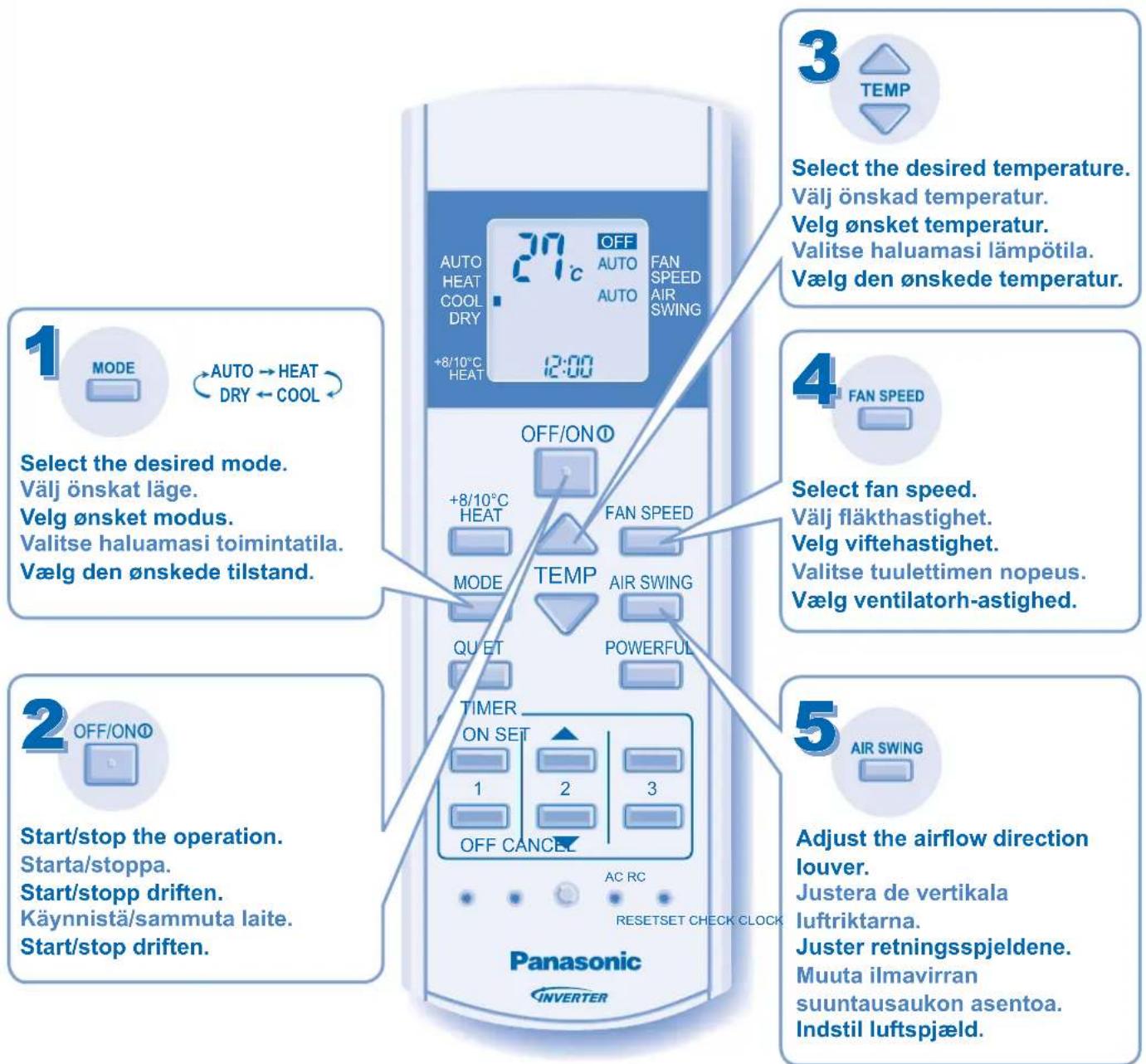

KVIKVEJLEDNING

Bagomslag

Bemærk:

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

SÅDAN BETJENES ANLÆGGET

KLARG∅RING AF FJERNBETJENING

Isætning af batterierne

Træk ud ① ② ③ Luk

Isæt AAA- eller R03-batterier.

- Batterilevetiden er ca. 1 år. Udskift batterierne, när fjernbetjeningens display eller sendesignalet bliver svagt.

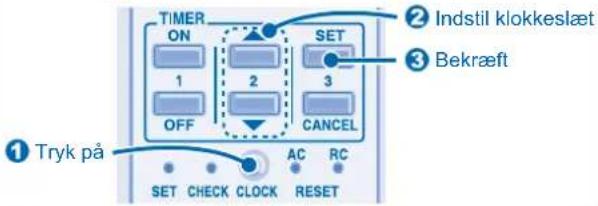

Indstilling af klokkeslæt

TIMER ON 1 OFF 2 SET 3 CANCEL ① Tryk på ② Indstil klokkeslæt ③ Bekræft SET CHECK CLOCK AC RC RESET

DRIFTSTILSTAND

Vælg AUTO → HEAT DRY ← COOL

Tænd

Indstil temperatur

AUTO-TILSTAND - PRAKTISK FOR DIG

• Anlægget vælger driftstilstand efter temperaturindstilling, udendørs- og rumtemperatur.
• Driftstilstand genvælges hvert 30. minut. Under driftstilstand blinker driftsindikatoren.

OPVARMNINGSTILSTAND - NYD DEN VARME LUFT

- Under opvarmningstilstand tager det anlægget et stykke tid at varme op. Driftsindikatoren blinker under denne tilstand.

AFK∅LINGSTILSTAND - NYD DEN K∅LIGE LUFT

T∅RRINGSTILSTAND - AFFUGTER OMGIVELSERNE

- Under moderat tørringsdrift arbejder den indendørs blæser på lav hastighed for at give skånsom afkøling.

- Temperaturintervallet for dette valg er 16°C \~ 30°C.

- Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse. OPVARMNINGSTILSTAND : 20°C \~ 24°C.

AFK∅LINGSTILSTAND T∅RRINGSTILSTAND

: 26^ C \~ 28^ C.

: 1°C \~ 2°C lavere end rumtemperatur.

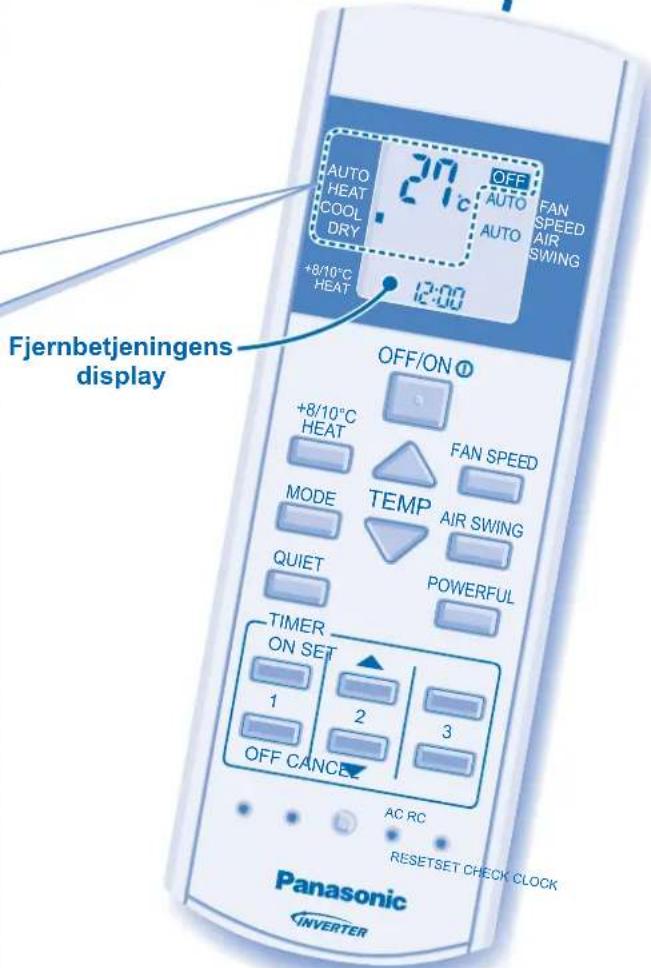

FJERNBETJENING

• Sørg for, at der ikke er hindringer i vejen for signalet.
• Nogle former for fl uorescerende lys kan forstyrre signaloverførslen. Spørg den nærmeste forhandler.

INDIKATOR

MODTAGER

POWER TIMER QUIET POWERFUL +8/10°C HEAT

Maksimal rækkevidde: 8m

Fjernbetjeningens display OFF/ON +8/10°C HEAT MODE QUIET TEMP FAN SPEED AIR SWING POWERFUL TIMER ON SET 1 2 3 OFF CANCE AC RC RESETSET CHECK CLOCK Panasonic INVERTER

Bemærk:

• Tryk på RC NULSTIL-knappen for at genetablere fjernbetjeningens standardindstilling.
• Ved normal drift er _SET -og AC NULSTIL-knapperne ikke i brug.
• Under brug af fjernbetjeningen bør du være opmærksom på FRA-visningen på fjernbetjeningens display for at undgå, at anlægget starter/stopper utilsigtet.

SÅDAN VÆLGES BLÆSERHASTIGHED

- Der er 5 ventilatorhastigheder såvel som automatisk*.

* Hvad angår automatisk ventilatorhastighed, reguleres hastigheden på indendørsventilatoren automatisk efter driftsforholdene.

SÅDAN JUSTERES LUFTSTRÖMSRETNINGEN

- Sørg for at holde rummet ventileret. - Der er 5 valgmuligheder i forbindelse med lodret luftstrømsretning.

- Hvis der er foretaget indstilling til automatisk lodret luftstrømsretning, svinger spjældene automatisk op/ned.

- I forbindelse med opvarmningstilstand blæses luften vandret i et stykke tid, hvorefter den begynder at blive blæst nedad.

- Lad være at indstille de lodrette luftretningsspjæld med hånden.

- Vandrette luftspjæld kan indstilles manuelt.

INDSTILLING AF MIN. DRIFTTEMPERATUR

• Hold indendørstemperaturen på 8/10°C. Blæseren skifter automatisk til høj blæserhastighed.
• Denne handling overskriver driftstilstanden og kan annulleres ved at trykke på MODE.
• Afrinningsdrift på udendørsenheden kan forårsage pludselig kold luft fra indendørsenheden. Undgå kold luft med opvarmningsfunktionen.

SÅDAN FÅR DU ST∅JSVAGE OMGIVELSER

- Denne indstilling giver støjsvage omgivelser gennem at reducere støjen fra luftstrømmen.

SÅDAN OPNÅR DU HURTIGT DEN ∅NSKEDE TEMPERATUR

- Denne indstilling gør det muligt at nå den ønskede temperatur hurtigt.

- KRAFTIG drift vil fortsætte i 20 minutter, hvorefter denne automatisk vil stoppe.

QUIET POWERFUL

- -og -drift er mulig i alle tilstande og bør annulleres ved at trykke på den aktuelle knap igen.

QUIET

POWERFUL

+8/10°C HEAT

• , og tilstandene kunne ikke annulleres ved at trykke på de respektive knapper igen.

+8/10°C HEAT

• funktionen kan aktiveres uafhængigt.

SÅDAN INDSTILLES TIMEREN

- Når du ønsker, at airconditionanlægget skal slås TIL eller FRA automatisk på et forudindstillet tidspunkt.

Slå timer TIL eller FRA.

Indstil den ønskede tid.

Bekræft indstillingen.

Annullering af TIL- eller FRA-timer ON

• Når TIL-timer er indstillet, kan anlægget starte tidligere (op til 30 minutter) end den aktuelt indstillede tid for at opnå den temperatur, du ønsker.
• Timeren gentages dagligt, när den först er foretaget.
• I tilfælde af strømsvigt kan du genskabe de tidligere indstillinger (når strømmen er vendt tilbage) ved
  trykke på SET -knappen.
• Hvis timeren er annulleret, skal du trykke på for at genskabe den tidligere indstilling.

• Timeren er baseret på det klokkeslæt, der er indstillet på fjernbetjeningen.
• Du kan indstille dine foretrukne tider på TIL- og FRA-timere.

Vink

En temperaturindstilling på 1°C højere i afkølingstilstand eller 2°C lavere i opvarmningstilstand end den ønskede temperatur medfører en strømbesparelse på 10%.
For at nedsætte strømforbruget under afkølingstilstand, skal gardinerne lukkes for at forhindre sollys og varme i at trænge ind.
■ Tryk på _CLOCK_ og hold den inde i ca. 5 sekunder for at indstille enten 12 timers (am/pm) eller 24 timers visning.
■ Dæmpning af lysstyrke i indikatordisplayet på airconditionanlægget:
Tryk på og hold den inde i 5 sekunder.
Annuller ved igen at trykke på i 5 sekunder.
■ Tryk på , og hold den nede ca. 10 sekunder for at skifte temperaturindstillingen til °C eller °F.

- Airconditionanlægget slukkes ved at trykke på

PASNING & RENG∅RING

FORSIGTIG

• Afbryd strømmen og træk stikket ud, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.

LUFTFILTER

• Luftfi ltret skal rengøres hveranden uge.
• Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af fi Iterets overfl ade.
• Tør fi Itrene grundigt i skygge, væk fra åben ild eller direkte sollys.
• Udskift fi ltret, hvis det er beskadiget.

ALUMINIUMSBLAD

INDEND∅RS ENHED

Aftør anlægget forsigtigt med en blød, tør klud.

FRONTPANEL

Afmonteres ved at løfte og trække. Vask det forsigtigt og aftør det.

t ask ftør Tages-ud

LUFTSTRÖMNINGSSPJÆLD

SUPER ALLERU-BUSTER FILTER

Støvsug super- alleru-buster-fi ltret.

• Det anbefales at rengøre dette fi Iter hver 6. måned.
• Udskift fi ltret hver 3. år, eller udskift beskadigede fi ltre. Reservedelsnr.: CZ-SA14P

Sådan betjenes airconditionanlægget, hvis fjernbetjeningen er blevet væk, eller hvis den har funktionsfejl.

Trin	Handling Funktion
1	Tryk en gang. Auto-funktion
2	Tryk, og hold nedtrykket, til du hører et bip, og slip så.	Tvunget køling
3	Gentag trin 2. Tryk, og hold nedtrykket, til du hører to bip, og slip så.	Normal køling
4	Gentag trin 3. Tryk, og hold nedtrykket, til du hører tre bip, og slip så.	Tvunget opvarmning

- Sluk for anlægget ved at trykke på knappen AUTO OFF/ON igen.

RENG∅RINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe eller neutrale rengøringsmidler til husholdning (pH7).
• Brug ikke vand, der er varmere end 40°C.

Vink

■ Rengør fi ltret regelmæssigt for at få de bedste resultater og nedsætte strømforbruget.
■ Henvend dig til nærmeste forhandler for at få foretaget sæsoneftersyn.

FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag
Der kommer tåge ud af indendørsenheden.	Kondenseringsvirkning på grund af køleprocessen.
Lyden af strømmende vand kan høres under drift.	Kølemiddelstrømning i anlægget.
Der er en mærkelig lugt i rummet.	Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	Dette medvirker til at fjerne de omgivende lugte.
Driften forsinkes i nogle få minutter efter genstart.	Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp.	Der forekommer kondensering eller fordampning på rørene.
Timerindikatoren er altid tændt.	Indstillingen på timeren gentages dagligt, når den først er foretaget.
Driftsindikator blinker under driften, og indendørsventilatoren er standset.	Anlægget kører i afrimningstilstand, og den smeltede rim aftappes fra udendørsenheden.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	For at undgå utilsigtet kølevirkning.
Strømindikatoren blinker, inden apparet bliver tændt.	Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.
En knækkende lyd kan høres under drift.	Panelet udvides/sammentrækkes på grund af temperaturændringer.

Symptom Kontrol
Opvarmnings-/køletilstanden fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi Itrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften.	Kontroller, om anlægget er blevet installeret på et hældende underlag.Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke.	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke.	Kontroller, om effektafbryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget stopper, og timerindikatoren blinker.	Sluk for anlægget, og vis fejlkoden til den nærmeste forhandler.Bemærk:Anlægget kan evt. betjenes (med 4 bip) i begrænset omfang afhængig af fejlen.

• Aktiver opvarmningstilstand i 2-3 timer for at udtørre de indre dele.
• Afbryd strømmen, og tag stikket ud.
• Fjern batterierne i fjernbetjeningen.

SÆSONEFTERSYN EFTER EN LÆNGERE DRIFTSPAUSE:

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Efter 15 minutters drift er det normalt med følgende temperaturforskel på luftindtags- og aftræksåbninger: Køling: ≥ 8°C
  Opvarmning: ≥ 14°C

KRITERIER FOR FUNKTIONSSVIGT

Under følgende forudsætninger, SLUK FOR STR∅MMEN og REKVIRER autoriseret Panasonic installatør:

• Unormal lyd ved drift.
  • Vand / fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Sikring springer fl ere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

QUICK GUIDE/SNABBGUIDE/HURTIGGUIDE/ PIKAOPAS/KVIKVEJLEDNING

1 MODE Select the desired mode. Välj önskat läge. Velg ønsket modus. Valitse haluamasi toimintatila. Vælg den ønskede tilstand. 2 OFF/ON® Start/stop the operation. Starta/stoppa. Start/stopp driften. Käynnistä/sammuta laite. Start/stop driften. 3 TEMP Select the desired temperature. Välj önskad temperatur. Velg ønsket temperatur. Valitse haluamasi lämpötila. Vælg den ønskede temperatur. 4 FAN SPEED Select fan speed. Välj fläkthastighet. Velg viftehastighet. Valitse tuulettimen nopeus. Vælg ventilatorh-astighed. 5 AIR SWING Adjust the airflow direction louver. Justera de vertikala luftriktarna. Juster retningsspjeldene. Muuta ilmavirran suuntausaukon asentoa. Indstil luftspjæld.
