BRUGSANVISNING WM14T49EDN SIEMENS

Den nye vaskemaskine

Du har valgt at anskaffe en vaskemaskine fra Siemens.

Brug et par minutter til at læse denne tekst, så du kan lære alle fordelene ved din vaskemaskine at kende.

Alle vaskemaskiner, der leveres fra vores fabrik, bliver grundigt kontrolleret for fejl og mangler, så vi kan være sikre på, at de lever op til de høje kvalitetskrav, som mærket Siemens står for.

Der findes yderligere oplysninger om vores produkter, tilbehør, reservedele og service på vores hjemmeside www.siemens-home.bsh-group.com eller ved henvendelse til vores kundeservicecentre.

Hvis betjenings- og opstillingsvejledningen beskriver forskellige modeller, henvises til forskellene på de pågældende steder.

Tag først vaskemaskinen i brug, når du har læst denne betjenings- og opstillingsvejledning!

Kombination af dette symbol og signalord advarer om en potentielt farlig situation. Tilsidesættelse af denne anvisning kan medføre tilskadekomst og død.

Pas på!

Dette signalord advarer om en potentielt farlig situation. Tilsidesættelse af denne anvisning kan medføre materielle skader og/eller miljøskader.

Anvisning / tip

Anvisninger om optimal brug af maskinen / andre nyttige oplysninger.

1. 2. 3. / a) b) c)

Handlingsrækkefølger angives med tal eller bogstaver.

/ -

Opremsninger vises med en firkant-bullet eller med en skråstreg.

Indholdsfortegnelse

Sikkerhedsanvisninger .....5

Elektrisk sikkerhed 5

Fare for tilskadekomst 5

Sikkerhed for børn 5

Forberede vasketøj. 11

Sortering af vasketøj. 11

Stivelse 11

Farvning/Affarvning. 12

lblødsætning....12

Vaskemiddel....12

Rigtigt valg af vaskemiddel. . . . . . . 12

Spar energi og vaskemiddel. . . . . . 13

Forindstillinger for programmer. . 13

Temperatur 13

Centrifugeringshastighed ..... 14

Færdig om-tid 14

Ekstra programindstillinger . . .15

speed/eco 15

Antikrøl 15

Vand&Skyl+ 15

Forvask....15

Betjening af apparat .....16

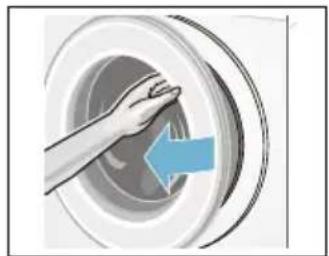

Forberedelse af vaskemaskine.....16

Valg af program/start af maskine . . . 16

Ændring af programmernes

forindstillinger .....16

Valg af ekstra programindstillinger . .16

llægning af vasketøj i tromlen .....16

Dosering og påfyldning af vaske- og plejemidler....17

Start af program .....18

Børnesikring .....18

Efterfyldning af vasketøj. . . . . . . . . . . . . 18

Ændre program....19

Afbryde program .....19

Programslut ved skyllestop .....19

Programslut.....19

Udtagning af vasketøj / slukning af maskine. 19

Sensorsystem 20

Mængdeautomatik. 20

Balancekontrol-system .....20

VoltMonitor 20

Indstilling af lydsignal.....20

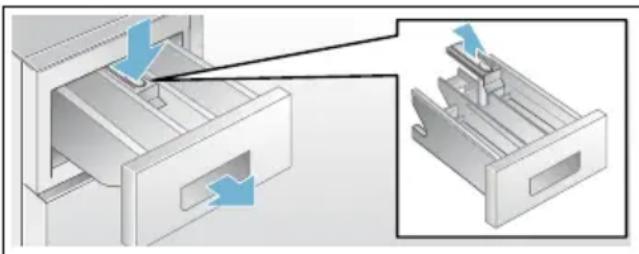

Sæbeskuffe og kabinet .....21

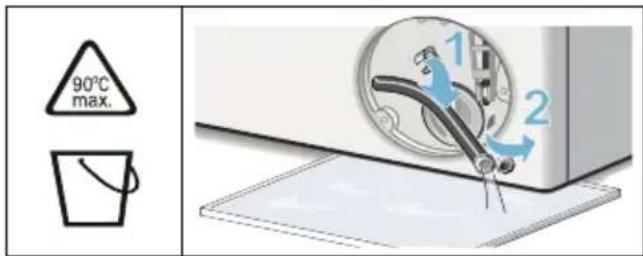

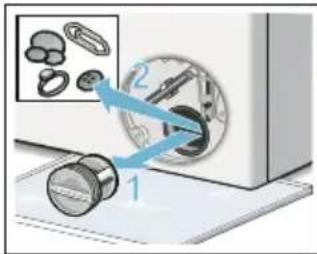

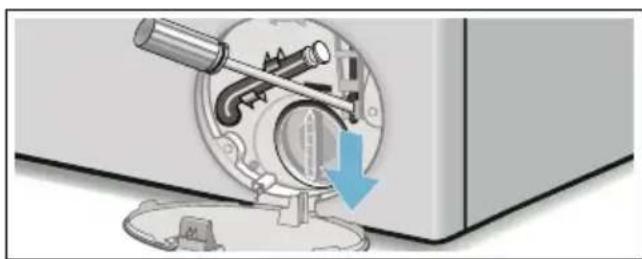

Pumpe tilstoppet .....22

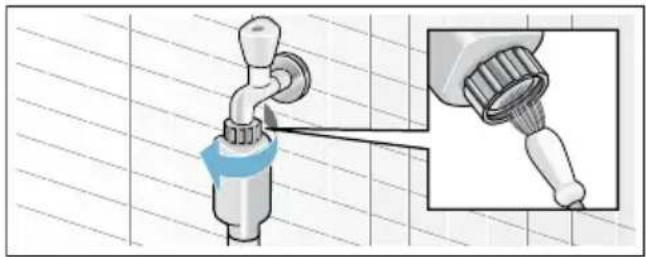

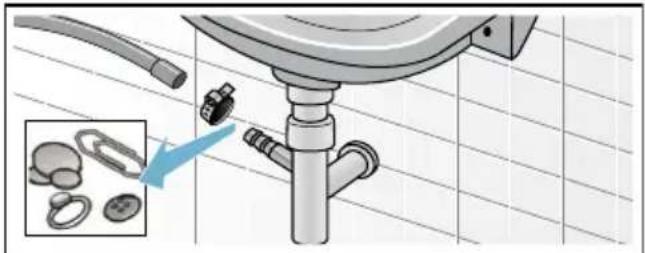

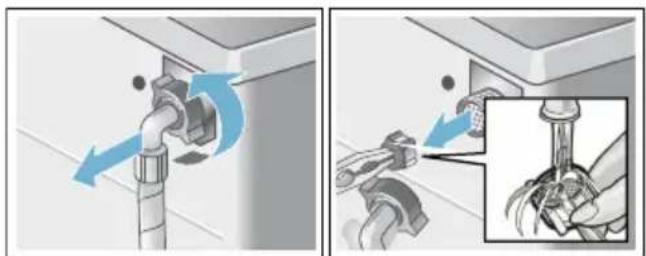

Afløbsslange er tilstoppet ved vandlås 22

En fejl, hvad gør man? ..... 23

Nødåbning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Anvisninger i displayfeltet .....24

En fejl, hvad gør man? .....25

Kundeservice. 27

Tekniske data. 27

Sikkerhedsanvisninger.... 28
Opstillingssted 29
Opstilling på en sokkel eller gulv på træbjælker 29
Opstilling på repos med skuffe . . . . 29
Indbygning af maskinen i et køkkenelement 29

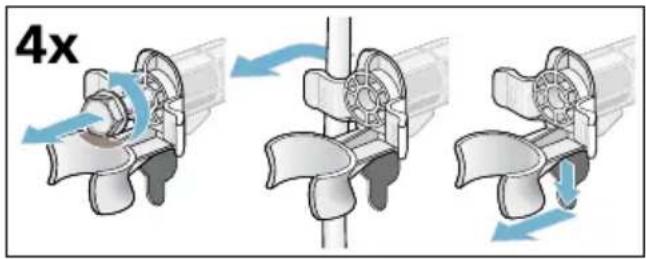

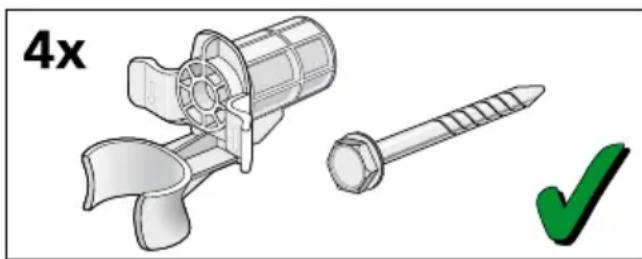

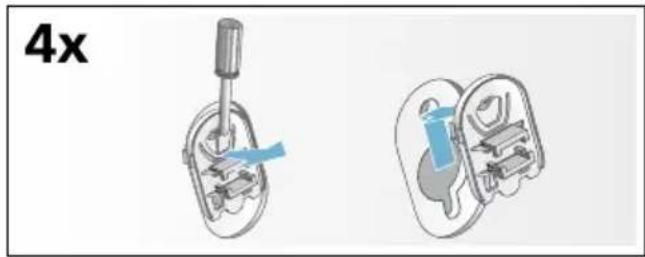

Fjerne transportsikringer ..... 29

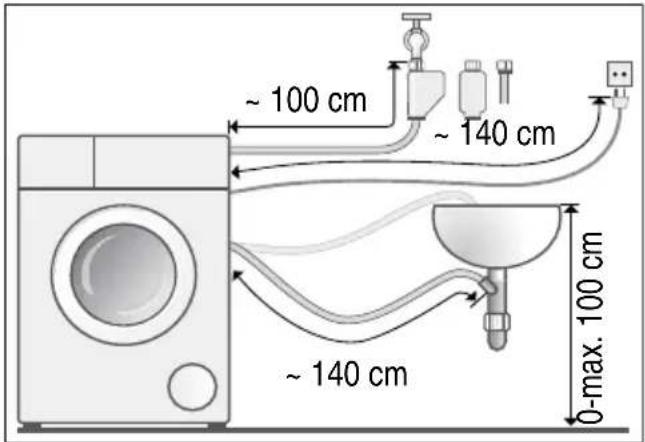

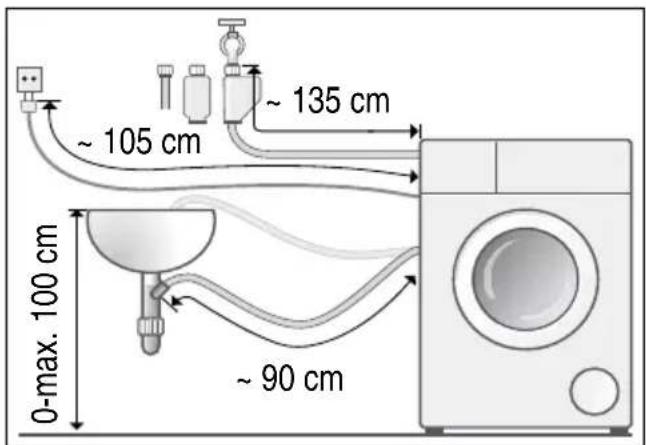

Slange- og ledningslængder ..... 30

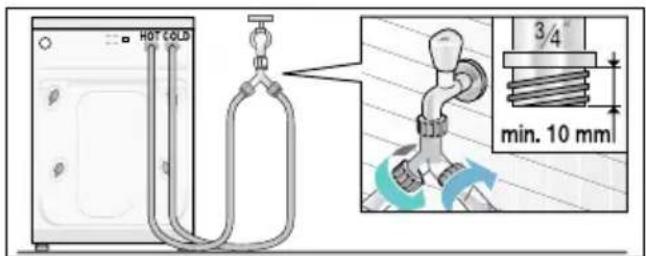

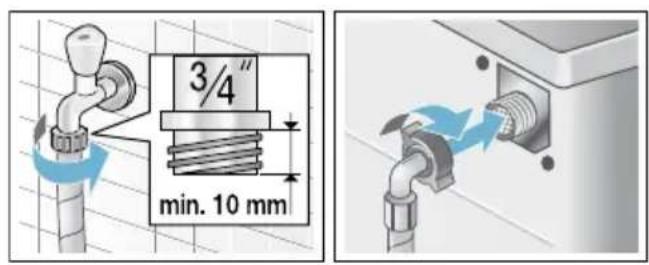

Vandtilførsel. 30

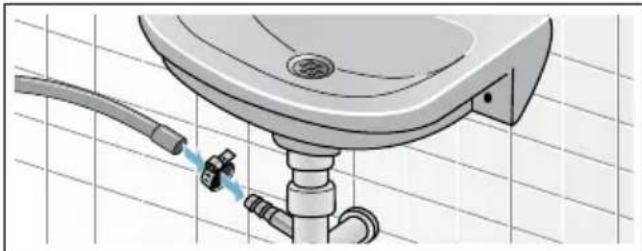

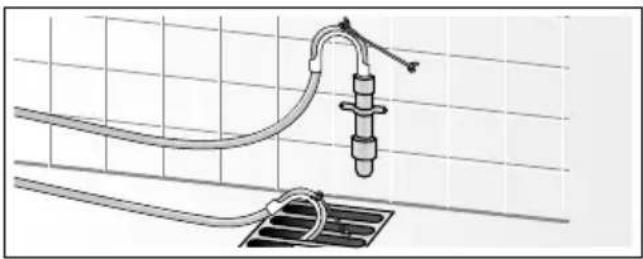

Vandafløb 32

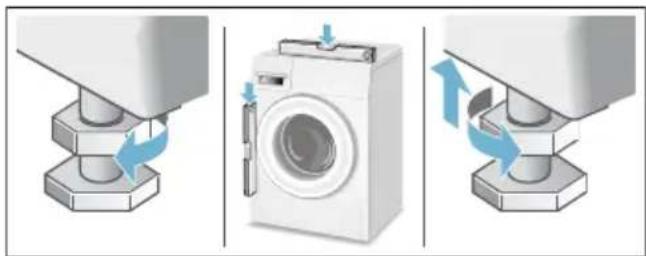

Indjustering 33
Elektrisk tilslutning 33
Inden den 1. vask ..... 34
Transport 34

■ Udelukkende til brug i og i forbindelse med private husholdninger.
Vaskemaskinen er egnet til vask af maskinvaskbare tekstiler og håndvaskbar uld i sæbevand.
- Til drift med koldt* eller koldt og varmt* ledningsvand (maks. 60 °C) og gængse vaske- og plejemidler, der er beregnet til brug i vaskemaskiner.
■ Vaske-/hjælpe-/pleje- og rensemidler skal ubetinget doseres iht. producentens anvisninger.
Vaskemaskinen kan betjenes af børn fra 8 år samt af personer med begrænsede fysiske, sensoriske eller psykiske evner og af personer med manglende erfaring eller viden, hvis de er under opsyn, eller er blevet instrueret af en ansvarlig person. Børn må ikke udføre rengørings- og vedligeholdelsesarbejder uden at være under opsyn.
■ Dette apparat er beregnet til brug i en højde på op til maksimalt 4000 meter over havets overflade.
- Hold børn på under 3 år væk fra vaskemaskinen.
- Hold husdyr på sikker afstand af vaskemaskinen.

Læs og overhold indholdet af denne brugs- og opstillingsvejledning samt alle øvrige vedlagte oplysninger.

Opbevar dokumenterne til senere brug.

* afhængigt af model

Sikkerhedsanvisninger

Elektrisk sikkerhed

Advarsel Livsfare!

Ved kontakt med spændingsførende dele er der fare for elektrisk stød.

■ Rør ikke ved netstikket med våde hænder.
- Træk altid kun i selve netstikket og ikke i ledningen, fordi den kan blive beskadiget af dette.

Fare for tilskadekomst

Advarsel

Fare for tilskadekomst!

■ Hvis vaskemaskinen løftes i fremspringende dele (f.eks. lugen), kan delene brække af og medføre tilskadekomst. Løft ikke vaskemaskinen i fremspringende dele.
■ Hvis personer står ovenpå vaskemaskinen, kan topladen knække og forårsage tilskadekomst. Stå aldrig oven på vaskemaskinen.
■ Hvis personer støtter sig til/sætter sig på den åbne luge, kan vaskemaskinen vippe og forårsage tilskadekomst. Personer må ikke støtte sig til den åbne luge.

■ Hvis hånden stikkes ind i den roterende tromle, kan der ske tilskadekomst.
Stik aldrig hånden ind i den roterende tromle.
Vent, til tromlen er holdt op med at dreje.

Advarsel

Fare for skoldning!

Når der vaskes ved høje temperaturer, kan berøring med det varme vaskevand (f.eks. når det pumpes ud i en håndvask) medføre skoldning. Rør ikke ved det varme vaskevand.

Sikkerhed for børn

Advarsel Livsfare!

Ved leg med vaskemaskinen kan børn komme i livsfarlige situationer eller komme til skade.

■ Lad ikke børn være uden opsigt i nærheden af vaskemaskinen!
■ Lad ikke børn lege med vaskemaskinen!

Advarsel Livsfare!

Børn kan komme til at lukke sig inde i maskinen og derved komme i livsfare. Ved kasserede apparater:

■ Træk netstikket ud.
■ Skær netledningen over, og fjern netstikket.
- ∅delæg lugens lås.

Advarsel

Fare for kvælning!

Under leg kan børn komme til at vikle sig ind i emballage/folie og emballagedele eller trække dem over hovedet og blive kvalt.

Sørg for, at emballage, folie og emballagedele er uden for børns rækkevidde.

Advarsel

Vaske- og plejemidler kan føre til forgiftning, hvis de spises.

Opbevar vaske- og plejemidler utilgængeligt for børn.

Advarsel

∅jen-/hudirritation!

Kontakt med vaske- og plejemidler kan medføre øjen-/ hudirritationer.

Opbevar vaske- og plejemidler utilgængeligt for børn.

Advarsel

Fare for tilskadekomst!

Glasset i lugen bliver varmt, när der vaskes ved høje temperaturer.

Sørg for, at børn ikke rører ved den varme luge.

Miljøbeskyttelse

Emballage/kasseret apparat

Bortskaf emballagen miljøvenligt.

Dette apparat er mærket i henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr (waste electrical and electronic equipment - WEEE). Direktivet indeholder bestemmelser mht. returnering og recycling af kasseret elektrisk udstyr gældende i hele EU.

Sparetips

■ Udnyt den maksimale vasketøjsmængde for programmerne.
Se den vedlagte programoversigt → i Brugs- og opstillingsvejledningen.
■ Vask normalt snavset vasketøj uden forvask.
■ Ved let og normalt snavset vasketøj kan der spares både energi og vaskemiddel. → Side 13
- De mulige temperaturer står i forhold til plejemærkerne på tekstilerne. De aktuelle temperaturer i maskinen kan afvige fra disse for at sikre den optimale balance mellem energibesparelse og vaskeresultat.

■ Henvisning om energiforbruget\*:

→ Side 10

Visningen angiver den relative højde af energiforbruget i forhold til det valgte program.

Jo flere indikatorlamper, der lyser, jo større er det pågældende forbrug.

På den måde er det muligt at sammenligne forbruget ved valget af de forskellige programindstillinger i de enkelte programmer og eventuelt vælge en mere energibesparende programindstilling.

* afhængigt af model

■ Energisparefunktionen: Displayets belysning slukkes efter et par minutter, tasten ▷ blinker. Tryk på en vilkårlig tast for at aktivere belysningen.

Energisparefunktionen aktiveres ikke under et igangværende program.

■ Hvis vasketøjet efterfølgende skal tørres i tørretumbler, skal centrifugeringshastigheden vælges iht. anvisningerne fra producenten af tørretumbleren.

Lær apparatet at kende

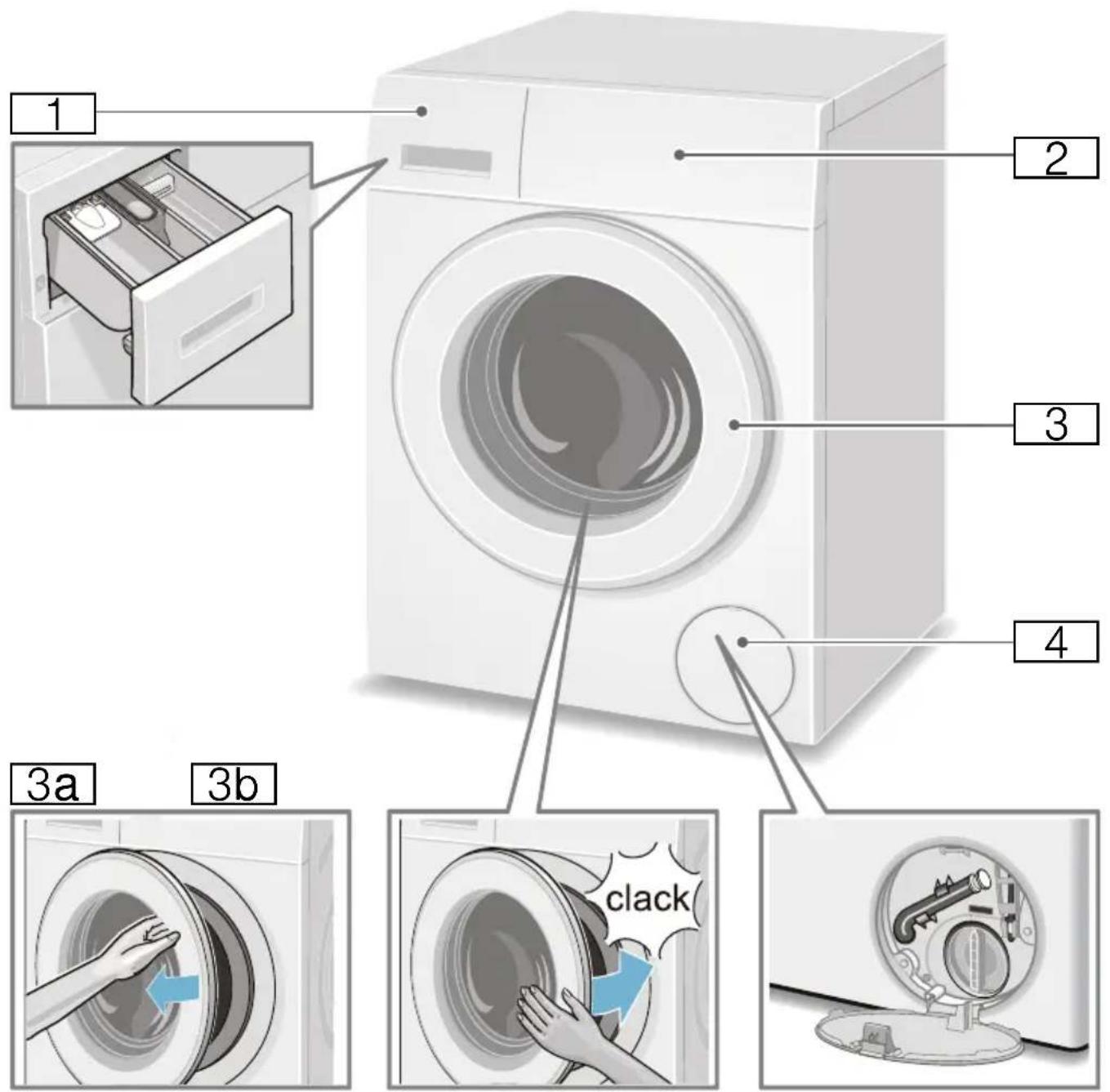

Vaskemaskine

1 Sæbeskuffe → Side 17
2 Betjenings-/displayfelt
3 Luge med håndtag
3a Luk lugen op
3b Luk lugen i
4 Serviceklap

Betjeningsfelt

Betjeningsfelt afhængig af model

1 Programvælger:

for at vælge et program og for at tænde eller slukke vaskemaskinen vha. Fra-positionen (○).

Der kan findes en oversigt over alle programmer i tillægget til brugs- og opstillingsvejledningen.

2 AEndr Temperatur*. → Side 13

3 AEndr Centrifugeringshastighed. → Side 14

4 Ændr Færdig om-tid. → Side 14

5 Børnesikring (3 sec)

Aktivér/deaktiver for sikring af utilsigtet ændring af indstillede funktioner; → Side 18

Tryk samtidigt på tasterne

Centrifugeringshastighed og

Færdig om-tid i ca. 3 sek..

6 Valg af ekstra

programindstillinger: → Side 15

speed/eco
Vand&Skyl+ *
Antikrøl *
Forvask *

7 Tasten ▷ til:

■ Start af et program.
■ Afbrydelse af et program, f.eks. for at efterfylde vasketøj → Side 18.
■ Afbrydelse af et program → Side 19

* afhængigt af model

Displayfelt

Bemærk: I tabellen kan du finde indstillingsmuligheder og informationer om det valgte program.

- 90 °C Temperatur* i °C;
= koldt

----, 0 - 1400** 0 Centrifugeringshast ighed i omdr./min, 0 = ingen centrifugering, kun udpumpning → Side 14, ---- = skyllestop → Side 14

f.eks. 2:30 Færdig om-tid Programvarighed after programvalg i h:min (timer:minutter),

1 - 24 Forvalg af sluttid i timer Programslu timer

9** kg Anbefalet mængde vasketøj Visning af energiforbrug* → Side 7 Jo flere indikatorlamper der lyser, desto højere er det relative energiforbrug.

* afhængigt af model ** afhængigt af det valgte program, indstillingerne og modellen

flere henvisninger i displayfeltet

Programforløb:

Vask

Skylning

0 Centrifugering

End Programslut

----0 Programslut ved skyllestop

Lugen:

G Lyser Lugen kan ikke åbnes.

© Efter programstart: Lugen er ikke Blinker lukket korrekt.

Vandhane:

Blinker Vandhanen er lukket, intet vandtryk Vandtryk for lavt (kan forlænge pro- lyser grammets varighed)

Børnesikring: → Side 18

Børnesikring er aktiveret lyser

Børnesikring aktiveret, og program- Blinker vælger flyttet

Registrering af skum:

lyser → Side 18

Fejlindikator:

E:-- → Side 24

Indstilling af lydsignal:

0 - 4 → Side 20

Vasketøj

Forberede vasketøj

Pas på!

Skader på apparat/tekstiler

Fremmedlegemer (f.eks. mønter, papirklips, nåle, søm) kan beskadige vasketøjet eller vaskemaskinens komponenter.

Overhold derfor følgende anvisninger ved forberedelsen af vasketøjet:

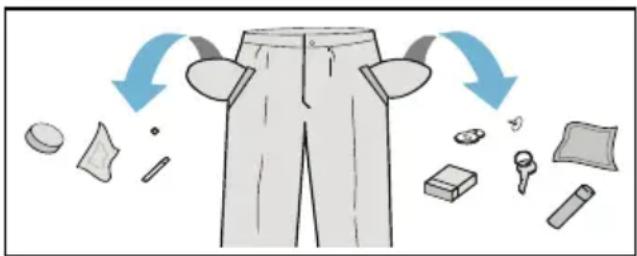

■ Tøm tøjets lommer.

■ Kontroller tøjet for metaldele (klips osv.), og fjern dem.
■ Vask sart tøj (strømper, bøjle-BHer osv.) i vaskenet/-pose.
■ Luk lynlåse og dynebetræk.
■ Børst sand ud af lommer og opslag.
■ Fjern gardinkroge, eller bind dem ind i et net/en pose.

Sortering af vasketøj

Sorter vasketøjet iht. plejeanvisningerne og producentens oplysninger på plejemærkerne:

Stof-/fibertype
Farve
Bemærk: Vasketøj kan misfarves eller det bliver ikke rigtigt rent. Vask hvidt og kulørt tøj separat. Vask nyt kulørt vasketøj separat første gang.
■ Tilsmudsningsgrad Vask tøj med samme tilsmudsningsgrad sammen.

Der findes nogle eksempler på vask ved diverse tilsmudsningsgrader på → Side 13.

• let tilsmudsning: Ingen forvask, vælg evt. indstillingen speed
• normal tilsmudsning
• kraftig tilsmudsning: Fyld mindre tøj i maskinen, vælg et program med forvask
• Pletter: Pletter skal fjernes/ forbehandles, inden de tørrer ind. Prøv først at duppe med sæbevand - gnid ikke. Vask derefter vasketøjet med det passende program. Ind i mellem kan hårdnakkede/indtørrede pletter først fjernes efter flere gange vask.

■ Symboler på plejemærkerne

Bemærk: Tallene i symbolerne henviser til den maksimalt anvendelige vasketemperatur.

Tåler normal vask, f.eks. programmet Bomuld
Skal vaskes ved skånegang, f.eks. programmet Strygelet
Skal vaskes særligt skånsomt, f.eks. programmet Finvask/Silke
Tåler håndvask, f.eks. programmet Uld-/ håndvask
Tøjet må ikke vaskes i maskine.

Stivelse

Bemærk: Tøjet må ikke være behandlet med skyllemiddel.

Det er især fordelagtigt at anvende flydende stivelse i programmer til bomuld og til skylning. Hæld stivelsen i rum ⚙ (rengør det evt. forinden) iht. producentens anvisninger.

Farvning/Affarvning

Farvning er kun tilladt til almindeligt husbehov. Salt kan angribe rustfrit stål! Følg farveproducentens anvisninger.

Maskinen må ikke bruges til affarvning af tøj!

Iblødsætning

1. Tænd for apparatet.
2. Vælg programmet Bomuld 20 °C.

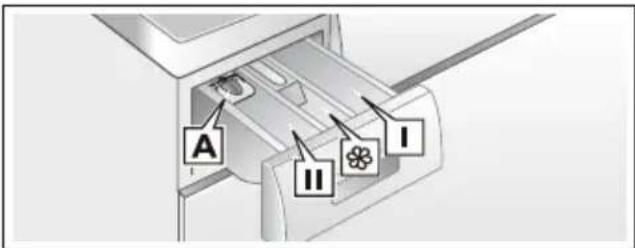

3. Hæld iblødsætnings-/vaskemiddel i rum II i henhold til producentens anvisninger.
4. Tryk på tasten ▷□□.
5. Tryk på tasten ▷ after ca. 10 minutter for at standse programmet.
6. Tryk igen på tasten ▷ efter ønsket iblødsætningstid, när programmet skal fortsættes eller ændres.

Anvisninger

■ Læg vasketøj med samme farve i maskinen.
Der skal ikke tilsættes yderligere vaskemiddel, iblødsætningsvandet bruges til vask.

Vaskemiddel

Rigtigt valg af vaskemiddel

Plejemærkerne i tekstilerne er afgørende for valg af korrekt vaskemiddel, temperatur og behandling, → se også www.sartex.ch

På websiden www.cleanright.eu findes mange nyttige oplysninger om vaske-, pleje- og rengøringsmidler til privat brug.

■ Vaskemiddel til kogevask med optisk hvidt
Egnet til hvidt vasketøj af hør eller bomuld, der tåler kogning Program: Bomuld / koldt - maks. 90 °C
■ Kulørtvaskemiddel uden blegemiddel og optisk hvidt
Egnet til kulørt vasketøj af hør eller bomuld Program: Bomuld / koldt - maks. 60 °C
■ Kulørt-/finvaskemiddel uden optisk hvidt
Egnet til kulørt vasketøj af strygelette fibre, syntetiske fibre Program: Strygelet / koldt - maks. 60 °C
Finvaskemiddel
Egnet til sarte, fine tekstiler, silke eller viskose Program: Finvask/Silke / koldt - maks. 40 °C
■ Uldvaskemiddel
Egnet til uld Program: Uld / koldt - maks. 40 °C

Spar energi og vaskemiddel

Ved let og normalt snavset vasketøj kan der spares energi (lavere vasketemperatur) og mængden af vaskemiddel:

Energibesparelse Tilsmudsning/anvisning

Reduceret temperatur og vaske-middelmængde iht. anbefalet dosering

Temperatur iht. plejemærke og vaskemiddelmængde iht. doseringsanbefaling/meget snavset tøj

let

Intet synligt snavs eller pletter. Beklædningsgenstande har antaget kropslugt, f.eks.:

■ Let sommer-/sportstøj (kun brugt i få timer)
■ Skjorter, T-shirts, bluser (brugt maks. 1 dag)
Gæstesengetøj og -hånd-klæder (brugt 1 dag)

normal

Synligt snavs/eller få svage pletter, f.eks.:

■ Skjorter, T-shirts, bluser (gennemsvedt, brugt flere gange)
Håndklæder, sengetøj (brugt op til 1 uge)

kraftig

Tydeligt snavs og/eller pletter, f.eks. viskestykker, babytøj, arbejdstøj

Bemærk: Vaske-/hjælpe-/pleje- og rensemidler skal ubetinget doseres iht. producentens anvisninger. → Side 17

P+Forindstillinger for programmer

Programforindstillingerne vises i displayfeltet, när programmet er valgt.

Forindstillingerne kan ændres.

Tryk på den pågældende tast så mange gange, indtil den ønskede indstillingsværdi vises i displayetfeltet.

Bemærk: Hvis der trykkes vedvarende på tasten, løbes indstillingsværdierne automatisk igennem frem til slutværdien. Tryk derefter igen på tasten, hvorpå de indstillede værdier kan ændres igen.

Der kan findes en oversigt over alle mulige programindstillinger på tillægget til brugs- og opstillingsvejledningen.

Temperatur

(°C)

Tast afhængig af model

Både før og under udførelsen af programmet kan den forindstillede temperatur ændres, afhængigt af programforløbet.

Den maksimalt indstillelige temperatur afhænger af det valgte program.

Centrifugeringshastighed

(©)

Både før og under udførelsen af programmet kan centrifugeringshastigheden (i omdr./min - omdrejning pr. minut) ændres, afhængigt af programforløbet.

Indstilling 0: Uden slutcentrifugering, vandet bliver kun pumpet ud. Det våde vasketøj bliver liggende i tromlen, f.eks. til vasketøj, som ikke skal centrifugeres.

Indstilling - - - -: Skyllestop = uden slutcentrifugering, vasketøjet bliver liggende i vandet efter den sidste skylning.

Skyllestop kan vælges for at undgå krølning, hvis vasketøjet ikke tages ud af vaskemaskinen, så snart programmet er færdigt.

Tryk på → Side 19 for at fortsætte/afslutte programmet.

Den maksimalt mulige centrifugeringshastighed afhænger af det valgte program og af modellen.

Færdig om-tid

(①)

Før programstart kan programslut (Færdig om-tid) vælges i trin på en time (h = time) op til maksimalt 24 h.

Gør følgende:

1. Vælg program.
   Programvarigheden for det valgte program vises, f.eks. 2:30 (timer:minutter).
2. Tryk så mange gange på tasten Færdig om-tid, at det ønskede timetal vises.
3. Tryk på tasten ▷. Programmet starter. Det indstillede timetal, f.eks. 8h, vises i displayet og tælles ned, indtil vaskeprogrammet starter. Derefter vises programmets varighed.

Bemærk: Programvarigheden tilpasses automatisk under udførelsen af programmet.

Bestemte faktorer kan påvirke programvarigheden f.eks.:

■ programindstillinger,
■ dosering af vaskemiddel (evt. ekstra skylninger pga. skumdannelse),
■ tøjmængde/tekstiltype (forskelligt vandforbrug),
■ ubalance (f. eks. som fölge af lagener) udlignes med flere centrifugeringsstarter,
■ netspændingsudsving,
■ vandtryk (tilløbshastighed).

Efter programstart kan det forvalgte timetal ændres på følgende måde:

1. Tryk på tasten ▷□□.
2. Ændr timetallet med tasten Færdig om-tid.
3. Tryk på tasten ▷.

Efter programstart kan man efter behov efterfylde vasketøj eller tage det ud af maskinen. → Side 18

Ekstra programindstillinger

Der kan findes en oversigt over alle mulige yderligere indstillinger på tillægget til brugs- og opstillingsvejledningen

Indstillingerne er forskellige afhængigt af modellen.

speed/eco

(≡ ⏻ ⓔ)

Tast med to indstillingsmuligheder for at tilpasse det valgte program:

speed

Til vask på kortere tid med sammenlignelig vaskevirkning, men med forøget energiforbrug i forhold til det valgte program uden indstillingen speed/eco.

Bemærk: Overskrid ikke den maksimale tøjmængde.

eco

Energioptimeret vask med reduceret temperatur med sammenlignelig vaskevirkning som det valgte program uden indstillingen speed/eco.

Tryk på tasten. Først bliver du tilbudt speed-indstillingen. Hvis der trykkes på tasten igen, bliver eco-indstillingen aktiv. Det pågældende symbol lyser i displayet, när indstillingen er aktiveret.

Tryk på tasten igen, så er der ikke nogen indstilling aktiv.

Antikrøl

(

Tast afhængig af model

Reducerer krølning som følge af speciel centrifugeringsproces med efterfølgende løsning af tøjet og reduceret centrifugeringshastighed.

Bemærk: Vasketøjets restfugtighed er forøget.

Vand&Skyl+

( )

Tast afhængig af model

Højere vandstand og ekstra skylning ved særlig følsom hus og/eller til områder med meget blødt vand

Forvask

(↓)

Tast afhængig af model Til meget snavset vasketøj.

Bemærk: Fordel vaskemidlet i rum I og II.

Betjening af apparat

Forberedelse af vaskemaskine

Bemærk: Vaskemaskinen skal være opstillet og tilsluttet korrekt. Fra → Side 28

1. Sæt netstikket i stikkontakten.
2. Åbn vandhanen.
3. Åbn lugen.
4. Kontroller, at tromlen er helt tömt. Tøm den eventuelt.

Valg af program/start af maskine

Bemærk: Hvis børnesikringen er aktiveret, skal den først deaktiveres, inden programmet kan indstilles. .

Vælg det ønskede program med programvælgeren. Den kan drejes i begge retninger.

Maskinen er tændt.

I visningsfeltet vises programforindstillingerne for det valgte program:

• temperatur*,
  ■ programvarighed skiftevis med maksimal tøjmængde og
  ■ henvisningen om energiforbruget*.

* afhængigt af model

Ændring af programmernes forindstillinger

Forindstillingerne for programmet kan anvendes eller ændres.

Tryk gentagne gange på den pågældende tast, til den ønskede indstilling bliver vist.

Indstillingerne er aktive uden bekræftelse.

De bibeholdes ikke efter slukning af vaskemaskinen.

Forindstillinger for programmer → Side 13

Valg af ekstra programindstillinger

Hvis der vælges yderligere indstillinger, kan vaskeprocessen tilpasses endnu bedre til vasketøjet.

Indstillingerne kan til- eller fravælges afhængigt af programforløbet.

Tasternes kontrollamper lyser, när indstillingen er aktiv.

Indstillingerne bibeholdes ikke, efter at vaskemaskinen er slukket.

Yderligere programindstillinger → Side 15

llægning af vasketøj i tromlen

Advarsel

Livsfare!

Tøj, der er blevet forbehandlet med opløsningsmiddelholdige rensemidler, f.eks. pletfjerner eller rensebenzin, kan medføre en eksplosion, når det er lagt i maskinen.

Skyl tøjet grundigt i hånden forinden.

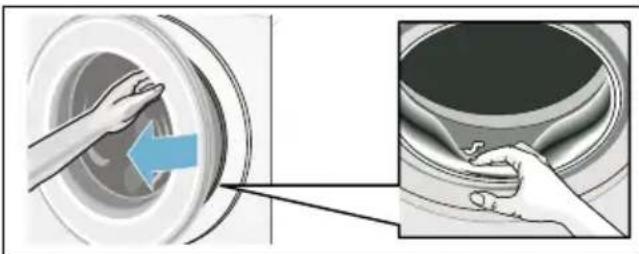

Anvisninger

Vask både små og store tøjstykker sammen.Tøj af forskellig størrelse fordeler sig bedre i maskinen ved centrifugeringen.Enkelte stykker tøj kan føre til ubalance.
■ Overhold den angivne maksimale tøjmængde. Overfyldning forringer vaskeresultatet og fremmer krølning.

1. Sorteret tøj skal lægges udfoldet ind i tromlen.
2. Sørg for, at der ikke er tøj i klemme mellem lugen og gummimanchetten, og luk lugen.

Dosering og påfyldning af vaske- og plejemidler

Pas på!

Skader på apparatet

Vaskemaskinens overflader kan blive beskadiget, hvis de kommer i berøring med rengøringsmidler og midler til forbehandling af vasketøjet (f.eks. pletfjerner, forvaskespray osv.). Pas på, at sådanne midler ikke kommer i kontakt med vaskemaskinens overflader. Tør i givet fald rester af forstøvet spray og andre rester/dråber af med en fugtig klud med det samme.

Dosering

Doser vaske- og skyllemidler iht.:

■ vandets hårdhedsgrad kan oplyses af vandyærket
■ producentens oplysninger på emballagen
■ vasketøjsmængde
■ tilsmudsningsgrad → Side 13

Päfyldning

Advarsel

∅jen-/hudirritationer!

Der kan sprøjte vaske-/plejemidler ud, hvis sæbeskuffen åbnes under driften. Åbn sæbeskuffen med forsigtighed. Skyl øjne og hud grundigt, hvis de kommer i kontakt med vaske-/plejemidler.

Kontakt en læge, hvis vaske-/plejemidler ved et uheld er blevet indtaget.

Bemærk: Fortynd tyktflydende skylle- og formskyllemidler med lidt vand, derved forhindres tilstopninger i vaskemaskinens ledningssystem.

Fyld vaske- og plejemidlerne i de respektive rum:

Doseringsinds Til flydende vaskemidler ats A

Rum II Vaskemiddel til hovedvask, afkalkningsmiddel, blegemiddel, pletfjerner

Rum ⚙ Skyllemiddel, stivelse Overskrid ikke markeringen max

Rum I Vaskemiddel til forvask

1. Træk sæbeskuffen ud til anslaget.
2. Påfyld vaske og/eller plejemiddel.
3. Luk sæbeskuffen.

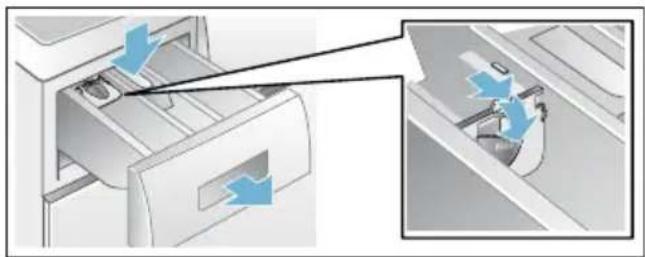

Doseringsindsats til flydende vaskemidler

Placering af indsats til dosering af flydende vaskemiddel:

1. Træk sæbeskuffen ud.Tryk indsatsen ned, og træk sæbeskuffen helt ud.
2. Skyd doseringsindsatsen fremad, vip den ned, og lad den gå i indgreb.
3. Sæt sæbeskuffen ind igen.

Bemærk: Anvend ikke indsatsen til geleagtige vaskemidler eller vaskepulver, til programmer med forvask, og hvis der er valgt en Færdig om-tid.

Start af program

Tryk på tasten ▷. Indikatorlampen lyser, og programmet starter.

Under udførelsen af programmet vises i displayfeltet Færdig om-tiden hhv. programvarigheden, efter at programmet er startet, samt symbolerne for programforløbet.

Displayfelt → Side 10

Bemærk: Registrering af skum

Hvis symbolet 🌐 også vises i displayfeltet, har vaskemaskinen registreret for meget skum under vasken og har derfor automatisk aktiveret ekstra skylninger for at afhjælpe skummet.

Brug mindre vaskemiddel til samme tøjmængde ved næste vask.

For at forhindre en utilsigtet ændring af programindstillingen kan børnesikringen aktiveres på følgende måde.

Børnesikring

(3 sec)

Vaskemaskinen kan sikres mod, at de indstillede funktioner utilsigtet ændres. Aktivér hertil børnesikringen efter programstart.

Tryk samtidig på tasterne Centrifugeringshastighed og Færdig om-tid i ca. 3 sekunder for at aktivere/

deaktivere. I displayfeltet vises symbolet 🔔.

- lyser: Børnesikringen er aktiv. - blinker: Børnesikringen er aktiv, og programvælgeren blev omstillet. For at deaktiverer børnesikringen skal programvælgeren stilles tilbage på udgangsprogrammet. Symbolet lyser igen.

Bemærk: For at undgå at programmet afbrydes, skal programvælgeren dog ikke drejes forbi Sluk-positionen.

Bemærk: Børnesikringen er fortsat aktiv efter programmet er slut og maskinen er slukket. Den skal altid deaktiveres, hvis du vil starte et nyt program.

Efterfyldning af vasketøj

Efter programstart kan vasketøjet lægges i eller tages ud af maskinen efter behov.

Tryk i den forbindelse på tasten ▷.

Indikatorlampen i tasten ▷ blinker, og maskinen kontrollerer, om det er muligt at efterfylde vasketøj.

Hvis:

■ symbolet Ⓐ er slukket, er det muligt at fylde vasketøj efter.
■ symbolet © lyser, er det ikke muligt at efterfylde vasketøj.

Tryk på tasten ▷ for at fortsætte programmet. Programmet fortsættes automatisk.

Anvisninger

Lad ikke lugen stå åben i længere tid ved efterfyldning - der kan løbe vand ud fra vasketøjet.

Lugen er låst af sikkerhedsmæssige grunde, hvis vandstanden og/eller temperaturen er høj, eller så længe tromlen roterer. I dette tilfælde er det ikke muligt at lægge mere vasketøj i maskinen.

Ændre program

1. Tryk på tasten ▷□□.
2. Vælg et andet program.
3. Tryk på tasten ▷. Det nye program starter forfra.

Afbryde program

Ved programmer med høj temperatur:

1. Tryk på tasten ▷□□.
2. Lad tøjet køle af: Vælg Skyl.
3. Tryk på tasten ▷□□.

Ved programmer med lav temperatur:

1. Tryk på tasten ▷□□.
2. Vælg Centrifugering/Udpumpning.
3. Tryk på tasten ▷□□.

Programslut ved skyllestop

Fortsæt programmet på følgende måde:

■ Tryk på tasten ▷, eller
vælg en centrifugeringshastighed hhv. sæt programvælgeren på Centrifugering/Udpumpning, og tryk derefter på tasten ▷.

Programslut

I displayfeltet vises End, og indikatorlampen i tasten ▷ er slukket.

Udtagning af vasketøj / slukning af maskine

1. Luk lugen op, og tag vasketøjet ud.

2. Stil programvælgeren på Sluk (○). Maskinen er slukket.

3. Luk for vandhanen.

Bemærk: Ikke nødvendigt ved Aquastop-modeller.

Anvisninger

• Husk at tage alt vasketøjet ud af tromlen. Ellers kan det krympe ved næste vask eller smitte af på andet vasketøj.
• Fjern eventuelle fremmedlegemer fra tromlen og gummimanchetten – fare for rust.
  ■ Tør gummimanchetten af.

Lad luge og sæbeskuffe stå åbne, så restvand kan tørre.
■ Vent altid, indtil programmet er færdigt, fordi maskinen ellers stadigvæk kan være låst. Tænd så for maskinen, og vent, indtil den låses op.
■ Hvis displayfeltet er slukket ved programslut, er energisparefunktionen aktiv. Tryk på en vilkårlig tast for at aktivere displayet.

Sensorsystem

Mængdeautomatik

Mængdeautomatikken tilpasser i alle programmer vandforbruget optimalt afhængigt af tekstiltype og tøjmængde.

Balancekontrol-system

Det automatiske balance-kontrolsystem registrerer ubalance og sørger for jævn fordeling af tøjet ved hjælp af gentagne centrifugeringsstarter.

Af hensyn til sikkerheden bliver hastigheden ved stærk ubalance reduceret eller centrifugeringen udelades helt.

Bemærk: Læg både små og store stykker tøj i tromlen. → Side 25

VoltMonitor

afhængigt af model

Det automatiske spændingskontrolsystem registrerer, hvis spændingen er så lav, at den ikke kan accepteres. I displayet blinker kolon-tegnet i displayfeltet for "Færdig om". → Side 10

Når forsyningsspændingen igen er stabil, lyser kolon-tegnet i displayfeltet for "Færdig om" (normaltilstand).

Den registrerede spændingsunderskridelse vises i det fortsatte programforløb ved at alle tre punkter lyser i displayet.

Bemærk: Spændingsunderskridelserne kan f.eks. føre til længere programmer og/eller et ikke tilfredsstillende centrifugeringsresultat.

Indstilling af lydsignal

Følgende indstillinger kan ændres:

■ Lydstyrken for adverselssignaler (f.eks. ved programslut) og/eller
■ lydstyrken for tastesignalerne.

Indstillingsmodussen skal altid aktiveres, inden indstillingerne kan ændres.

Positioner

Aktivere indstillingsmodus

1. Vælg programmet Bomuld på position 1. Vaskemaskinen er tændt.
2. Tryk på tasten ▷, og drej samtidig programvælgeren mod højre til position 2. Slip tasten.
   Indstillingsmodussen er aktiveret, og i displayet vises den forindstillede lydstyrke for advarselssignalerne (f.eks. ved programslut).

Ændring af lydstyrke

Med tasten Færdig om-tid ændres følgende på programvælger-positioner:

■ 2: Lydstyrke for advarselssignaler og/eller på
■ 3: Lydstyrke for tastesignalerne.

$$ \begin{array}{l} 0 = \text { slukket }, 1 = \text { lav }, \ 2 = \text { mellem }, 3 = h \varnothing j, \ 4 = \text { meget høj } \ \end{array} $$

Afslutte indstillingsmodus

Du kan nu afslutte proceduren og stille programvælgeren på Sluk (○). Indstillingerne er gemt.

Ved kontakt med spændingsførende dele er der fare for elektrisk stød. Sluk for apparatet, og træk netstikket ud af kontakten.

Advarsel

Rengøringsmidler med indhold af opløsningsmidler, som f.eks. rensebenzin, kan danne giftige dampe. Anvend derfor ikke rengøringsmidler med indhold af opløsningsmidler.

Pas på!

Skader på apparatet

Rengøringsmidler med indhold af opløsningsmidler, som f.eks. rensebenzin, kan beskadige overflader og maskinens komponenter. Anvend derfor ikke rengøringsmidler med indhold af opløsningsmidler.

Sådan forebygges dannelse af biofilm og ubehagelig lugt:

Anvisninger

■ Sørg for god ventilation i det rum, hvor vaskemaskinen er opstillet.
Lad luge og sæbeskuffe være åbne, när vaskemaskinen ikke er i brug.
■ Brug af og til et program på Bomuld 60 °C og et vaskepulver til kogevask.

Kabinet/betjeningsfelt

■ Tør kabinettet og betjeningsfeltet af med en blød, fugtig klud.
■ Fjern rester af vaskemiddel med det samme.
Der må ikke rengøres med en vandstråle.

Vasketromle

Brug et klorfrit rengøringsmiddel, og anvend aldrig ståluld.

Hvis der opstår en ubehagelig luft i vaskemaskinen hhv. for at rengøre tromlen, skal man afhængigt af modellen udføre programmet Tromlerengøring 90 °C eller Bomuld 90 °C uden vasketøj. Brug et vaskemiddel til kogevask.

Afkalkning

Ved korrekt vaskemiddeldosering er afkalkning ikke nødvendig. Følg anvisningerne fra afkalkningsmidlets producent, hvis det alligevel skulle være nødvendigt. Der kan købes egnede afkalkningsmidler på vores internetside eller hos kundeservice.

Sæbeskuffe og kabinet

Hvis der er rester af vaske- og skyllemiddel:

1. Træk sæbeskuffen ud. Tryk på indsatsen, og træk sæbeskuffen helt ud.
2. Udtagning af indsatsen: Tryk med fingeren indsatsen op nedefra.

1. Rengør sæberummene og indsatsen med vand og en børste, og tør sæbeskuffen. Rengør også kabinettet indvendigt.

2. Sæt indsatsen på plads, og tryk den fast (placer cylinderen på styretappen).

3. Skyd sæbeskuffen ind.

Bemærk: Lad sæbeskuffen stå åben, så det resterende vand kan tørre.

Pumpe tilstoppet

Advarsel

Fare for skoldning!

Vaskevandet er meget varmt, när der vaskes ved høje temperaturer. Berøring af det varme vaskevand kan medføre skoldning.

Lad vaskevandet køle af.

1. Luk for vandhanen, så der ikke løber mere vand ind i maskinen, som så skal tappes af via pumpen.
2. Sluk apparatet. Træk netstikket ud.
3. Luk serviceklappen op, og tag den af.

1. Tag tømningsslangen ud af holderen.

Træk proppen ud, og lad vandet løbe af i en egnet beholder.

Tryk proppen på plads, og sæt slangen på plads i holderen.

1. Skru forsigtigt pumpedækslet af, der kan løbe restvand ud.

Rengør pumpehuset indvendigt, pumpedækslets gevindlåg og pumpehus. Pumpens vingehjul skal kunne drejes.

Sæt pumpedækslet på igen, og skru det fast. Grebet skal stå lodret.

1. Sæt serviceklappen på plads, lad den gå i indgreb og luk den.

Bemærk: Gør følgende for at forhindre, at der løber ubenyttet vaskemiddel ud i afløbet ved næste vask: Hæld 1 liter vand i rum II, og vælg og start programmet Urpumpning (Udpumpning).

Afløbsslange er tilstoppet ved vandlås

1. Sluk apparatet. Træk netstikket ud.
2. Frigør slangeforbindelsen. Træk forsigtigt afløbsslangen af, der kan løbe restvand ud.
3. Rengør afløbsslangen og studsen på vandlåsen.

1. Sæt afløbsslangen på igen, og spænd den fast med spændebåndet.

Først skal vandtrykket i tilløbsslangen fjernes:

1. Luk for vandhanen.
2. Vælg et program (bortset fra Skylning//Centrifugering/Udpumpning).
3. Tryk på tasten ▷. Lad programmet køre i ca. 40 sekunder.
4. Stil programvælgeren på Sluk (○). Træk netstikket ud.
5. Rengøring af sien på vandhanen: Tag slangen af vandhanen. Rengør sien med en lille børste.

1. Rengør sien på bagsiden af maskinen ved modellerne Standard og Aqua-Secure: Tag slangen bag på maskine af, tag sien ud med tang, og rengør den.

1. Tilslut slangen, og kontrollér tætheden.

? En fejl, hvad gør man?

Nødåbning

f.eks. ved strømsvigt

Programmet kører videre, så snart strømforsyningen er gendannet.

Hvis vasketøjet alligevel skal tages ud, åbnes lugen som beskrevet i det følgende:

Advarsel Fare for skoldning!

Når der vaskes ved høje temperaturer, kan berøring med det varme vaskevand og vasketøj medføre skoldning. Lad det evt. køle af først.

Advarsel Fare for tilskadekomst!

Hvis hånden stikkes ind i den roterende tromle, kan der ske tilskadekomst. Stik aldrig hånden ind i den roterende tromle. Vent, til tromlen er holdt op med at dreje.

Pas på! Vandskader

Udløbende vand kan føre til vandskader. Luk ikke lugen op, hvis der ses vand bag glasset.

1. Sluk apparatet. Træk netstikket ud.
2. Tøm vaskevandet ud .
3. Træk døråbneren nedad med et værktøj, og slip det. Herefter kan lugen åbnes.

Anvisninger i displayfeltet

Indikator Årsag/Afhjælpning
lyser	Temperatur for høj. Vent, til temperaturen er faldet.Vandstand for høj. Efterfyldning af vasketøj er ikke mulig. Luk i givet fald lugen med det samme. Tryk på tasten ▷□ for at fortsætte programmet.
[3SHK] blinker	Der evt. vasketøj i klemme. Luk lugen op igen, luk den, og tryk på tasten ▷□.Tryk evt. lugen til, eller tag vasketøj ud, og tryk den til igen.Sluk og tænd evt. for maskinen igen. Indstil programmet, og foretag individuelle indstillinger. Start programmet.
[SCS2] lyser ■ Luk koldtvandshanen helt op.Tilløbsslangen har knæk/er i klemme. Korriger slangens føring.Vandtryk for lavt. Rens filtret. → Side 23
[CCBC] Børnesikring aktiveret - deaktiver børnesikring.
lyser	Der er registreret for meget skum, der er aktiveret ekstra skylninger. Brug mindre vaskemiddel til samme tøjmængde ved næste vask. → Side 18
[3S20] Færdig om-tiden blinker.	Netspænding for lav.
[WSD7] Færdig om-tiden blinker.	Underspænding i løbet af vaskeprogrammet.Programmet bliver forlænget. → Side 20
}	Pumpe tilstoppet. Rens pumpen. → Side 22Afløbsslange/afløbsrør tilstoppet. Rens afløbsslangen på vandlåsen.→ Side 22
?3 Vand i bundkar, apparatet er utæt. Luk for vandhanen. Kontakt kundeservice!
?2 Blinker skiftevis med Slut ved programslut.Ingen fejl – ubalance-kontrolsystemet har afbrudt centrifugeringen, fordi vasketøjet er ujævnt fordelt.Læg både små og store stykker vasketøj i tromlen. Centrifuger evt. vasketøjet igen.
E:93(ved modeller med varmt- og koldtvands-tilslutning)	Vandtryk for lavt:Luk helt op for varmtvandshanen.Tilløbsslangen for varmt vand har knæk/er i klemme. Korriger slangens føring.Rens filtret. → Side 23Tilløbsslangen for varmt vand er ikke tilsluttet. Apparatet er kun i drift med koldt vand. Indikatoren vises kun ved den første vask efter installationen af apparatet uden varmtvandstilslutning.→ Side 31
Andre indikatorer	Sluk for apparatet, vent i 5 sekunder, og tænd det igen. Kontakt kundeservice, hvis indikatoren vises igen. → Side 27

En fejl, hvad gør man?

Fejl Årsag/Afhjælpning
Der løber vand ud. ■ Fastgør afløbsslangen korrekt/udskift den.■ Spænd forskruningen på tilløbsslangen til.
Ingen vandtilførsel.Vaskemidlet er ikke skyl-let ind.	■ Glemt at trykke på tasten ▷?■ Er vandhanen åbnet?■ Er filtret evt. tilstoppet?Rens filtret. → Side 23■ Er der knæk på tilløbsslangen, eller er den i klemme?
Lugen kan ikke åbnes.	■ Sikkerhedsfunktion er aktiveret. Programafbrydelse? → Side 19■ ⇌ Or børnesikring aktiveret? Deaktiver børnesikring. → Side 18■ Er der valgt ---- (skyllestop = uden slutcentrifugering)? → Side 19■ Lugen kan kun åbnes med nødåbning? → Side 23
Programmet starter ikke.	■ Er der trykket på tasten ▷?■ Er der valgt Færdig om-tid?■ Er lugen lukket?■ ⇌ Or børnesikring aktiveret? Deaktiver børnesikring. → Side 18
Tromlen rykker kortvarigt frem og tilbage efter pro-gramstart.	Ingen fejl - ved programstart kan den interne motortest medføre, at tromlen kortvarigt rykker frem og tilbage.
Vaskevandet pumpes ikke ud.	■ Er der valgt ---- (skyllestop = uden slutcentrifugering)? → Side 19■ Rens pumpen. → Side 22■ Rens afløbsslange og/eller afløbsrør.
Der er ikke synligt vand i tromlen.	Ingen fejl – vandstanden er under det synlige område.
Centrifugeringsresultat er ikke tilfredsstillende.Vasketøjet er vådt/for fug- tigt.	■ Ingen fejl – ubalance-kontrolsystemet har afbrudt centrifugeringen, fordi vasketøjet er ujævnt fordelt.Læg både små og store stykker vasketøj i tromlen.■ Er antikrøl-funktionen valgt (afhængigt af model)?■ Er den valgte centrifugeringshastighed for lav?
Gentagne forsøg på start af centrifugering.	Ingen fejl – ubalance-kontrolsystemet udligner uligevægten.
Programmet varer læn- gere end normalt.	■ Ingen fejl – ubalance-kontrolsystemet udligner uligevægten ved at fordele tojet flere gange.■ Ingen fejl – skumkontrolsystemet er aktiveret – der aktiveres en ekstra skylning.
Programvarigheden ændrer sig under vaske- cyklussen.	Ingen fejl – programforløbet optimeres i forhold til den pågældende vaskepro-ces. Det kan medføre, at programmets varighed ændres i displayet.
Der er restvand i rum ⚙ til plejemidler.	■ Ingen fejl – det har ingen indflydelse på plejemidlets virkning.■ Rengør evt. indsatsen.
Ubehagelig lugt i vaske-maskinen.	Afhængigt af modellen skal programmetTromlerengøring 90 °C ellerBomuld 90 °C udføres uden vasketøj.Brug et vaskepulver til kogevask eller et vaskemiddel med blegemiddel.Bemærk:Brug kun halvdelen af den mængde vaskemiddel, som er anbefalet af producenten, for at undgå skumdannelse. Brug ikke et uld- eller finvaskemiddel.
I displayfeltet lyser symbolet 🌐. Der kommer evt. skum ud af sæbeskuffen.	Er det brugt for meget vaskemiddel?Hæld en spiseskefuld skyllemiddel blandet med en 1/2 liter vand i rumII (ikke ved outdoor- og sportswear-tekstiler og tekstiler med dunfyld!).Brug mindre vaskemiddel ved næste vask.
Kraftig støj, vibrationer og maskinen “vandrer” under centrifugering.	■ Er apparatet indjusteret til vandret?Indjuster apparatet. → Side 33■ Er apparatets fødder gjort fast?Fastgør apparatets fødder. → Side 33■ Er transportsikringerne fjernet? Fjern transportsikringerne. → Side 29
Displayfelt/indikatorlamper fungerer ikke under driften.	■ Strømafbrydelse?■ Er sikringen udløst? Slå sikringen til/udskift den.■ Kontakt kundeservice, hvis fejlen opstår igen.
Der er rester af vaskemiddel på tøjet.	■ Nogle fosfatfri vaskemidler indeholder vanduopløselige rester.■ Vælg Skyl, eller børst tøjet efter vask.
I pause-tilstand lyser symbolet 📄 i displayfeltet.	■ Vandstand for høj. Efterfyldning af vasketøj er ikke mulig. Luk i givet fald lugen med det samme.■ Tryk på tasten ▷□□ for at fortsætte programmet.
I pause-tilstanden er symbolet 📄 slukket i displayfeltet.	Lugen er låst op. Det er muligt at efterfylde vasketøj.
Hvis fejlen ikke selv kan afhjælpes (efter sluk/tænd), eller hvis apparatet skal repareres:■ Sluk for apparatet, og træk netstikket ud af stikkontakten.■ Luk for vandhanen, og kontakt kundeservice.

Kundeservice

Kontakt kundeservice, hvis fejlen ikke kan afhjælpes på egen hånd. → Omslagsside

Vi finder altid en passende løsning, også for at undgå unødvendige teknikerbesøg.

Oplys vaskemaskinens modelnummer (E-Nr.) og fabrikationsnummer (FD) ved henvendelse til kundeservice.

E-Nr. FD

E-nr. Modelnummer FD Fabrikationsnummer

* Afhængigt af model findes disse oplysninger følgende steder:

På lugens inderside* / indvendig i serviceklappen* og på bagsiden af apparatet.

Stol på producentens kompetence.

Kontakt os. Således sikres det, at reparationer udføres af uddannede serviceteknikere, som anvender originale reservedele.

Tekniske data

Mål:

85 × 60 × 55 cm

(højde x bredde x dybde)

Vægt:

66 - 73 kg*

Nettilslutning:

Nominel spænding: 220-240 V / 50 Hz

Nominel strøm: 10 A / 13 A*

Nominel effekt: 1900 - 2300 W

Vandtryk:

100 - 1000 kPa (1 - 10 bar)

Effektforbrug i slukket tilstand: 0,12 W

Effektforbrug i standby-tilstand: 0,43 W

* afhængigt af model

Bemærk: Kontrollér maskinen for transportskader. Maskinen må ikke tages i brug, hvis den er beskadiget. Kontakt forhandleren, hvor maskinen er købt, eller vores kundeservice i tilfælde af reklamationer. → Side 27

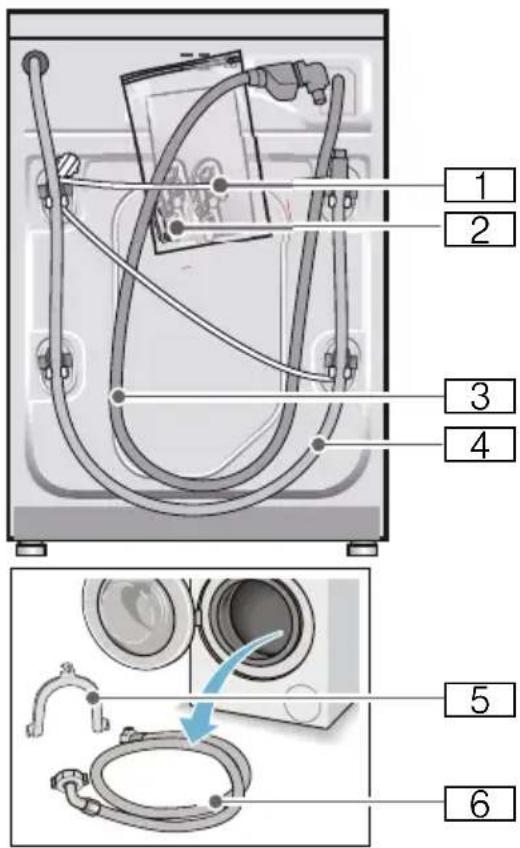

1 Netledning

2 Pose:

■ Brugs- og opstillingsvejledning
■ Liste over kundeservicesteder*
Garanti*
■ Kapper til afdækning af åbningerne, efter transportsikringerne er fjernet

3 Vandtilløbsslange ved model med Aquastop

4 Afløbsslange

5 Rørbøjning til fastgørelse af afløbsslangen*
6 Koldtvandstilførselsslange ved modellerne Standard/Aqua-Secure, ved modeller med varmtvandstilslutning desuden en varmvandstilførselsslange
* afhængig af model

Ved tilslutning til en vandlås er det derudover nødvendigt med et slangespændebånd ∅ 24 - 40 mm (specialforretning).

Praktisk værktøj

■ Vaterpas til indjustering
Skruenøgler:
- str. 13 til løsning af transportsikringerne og - str. 17 til justering af maskinens fødder

Sikkerhedsanvisninger

Advarsel

Fare for tilskadekomst!

■ Vaskemaskinen er meget tung. Vær forsigtig, när vaskemaskinen løftes/transporteres.
Hvis vaskemaskinen løftes i fremspringende dele (f.eks. lugen), kan delene knække af og forårsage tilskadekomst. Løft ikke vaskemaskinen i fremspringende dele.
■ Forkert førte slanger og netledninger medfører fare for snubling og tilskadekomst. Slanger og ledninger skal føres, så der ikke er fare for snubling.

Pas på!

Skader på apparatet

Hvis vandet i slangerne fryser, kan de knække/springe.

Vaskemaskinen må ikke opstilles på steder, hvor der er fare for frost og/eller i det fri.

Pas på!

Vandskade

Tilslutningsstederne til vandtilførsels- og vandafløbsslangerne står under højt vandtryk. For at undgå lækager eller vandskader er det meget vigtigt, at anvisningerne i dette kapitel overholdes.

Anvisninger

• Ud over de her anførte anvisninger kan der være særlige forskrifter fra det pågældende vandværk og elektricitetsselskab, som skal overholdes.
  ■ Lad i tvivlstilfælde en fagmand foretage tilslutningen.

Opstillingssted

Bemærk: Det er vigtigt, at maskinen står stabilt, så den ikke vandrer!

• Opstillingsfladen skal være fast og plan.
• Bløde gulve/gulvbelægninger er uegnede.

Opstilling på en sokkel eller gulv på træbjælker

Pas på!

Skader på apparatet

Vaskemaskinen kan "vandre" under centrifugeringen og vippe/falde ned fra soklen. Fastgør altid apparatets fødder med monteringsbeslag. Bestill.-nr. WMZ 2200, WX 9756, Z 7080X0

Bemærk: Opstilling på et gulv på træbjælker:

• Placer så vidt muligt maskinen i et hjørne,
• på en vandbestandig træplade (min. 30 mm tyk), som er skruet fast til gulvet.

Opstilling på repos med skuffe

Repos, bestill.nr.: WMZ 20490, WZ 20490, WZ 20510, WZ 20520

Indbygning af maskinen i et køkkenelement

Advarsel

Livsfare!

Ved kontakt med spændingsførende dele er der fare for elektrisk stød. Fjern aldrig apparatets afdækningsplade.

Anvisninger

■ Nødvendig nichebredde 60 cm.
Vaskemaskinen må kun opstilles under en gennemgående bordplade, som er fast forbundet med de tilstødende skabe.

Fjerne transportsikringer

Pas på!

Skader på apparatet

■ Maskinen skal være sikret med transportsikringer under transport. Hvis transportsikringer ikke fjernes, kan de f.eks. beskadige tromlen, når vaskemaskinen startes. Fjern ubetinget alle 4 transportsikringer helt, inden maskinen tages i brug første gang. Opbevar sikringerne.
■ Transportsikringerne skal ubetinget anbringes igen ved en eventuel senere transport for at undgå transportskader.

Bemærk: Opbevar skruer og muffer.

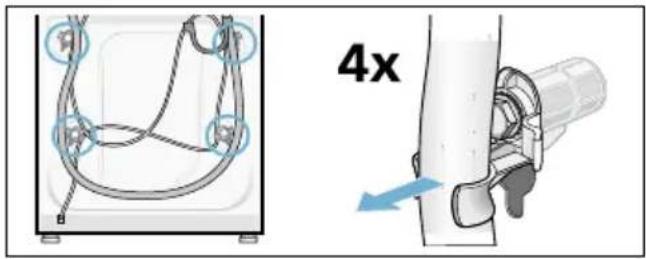

1. Tag slangerne ud af holderne.

1. Skru alle 4 transportsikringsskruer ud, og fjern dem. Fjern mufferne. Tag netledningen ud af holderne.

Slange- og ledningslængder

■ Tilslutning i venstre side

■ Tilslutning i højre side

Tip: Fås hos forhandleren/kundeservice:

■ Forlængerstykke til Aquastop- hhv. koldtvands-tilløbsslange (ca. 2,50 m). Bestill.-nr. WMZ2380, WZ10130, CZ11350, Z7070X0
■ Længere tilløbsslange (ca. 2,20 m) til model Standard.

Vandtilførsel

Advarsel Livsfare!

Ved kontakt med spændingsførende dele er der fare for elektrisk stød. Aquastop-sikkerhedsventilen må ikke dykkes ned i vand (indeholder en elektrisk ventil).

Vær opmærksom på følgende ved tilslutningen:

Anvisninger

Vaskemaskinen må kun anvendes med koldt brugsvand fra en koldtvandstilslutning.
■ Anvend vaskemaskinen med koldt og varmt brugsvand, maks. 60 °C, fra en varmtvandstilslutning.
■ Maskinen må aldrig tilsluttes til blandingsbatteriet på en trykløs vandvarmer.
Brug kun den leverede tilløbsslange eller en tilløbsslange, der er købt i en autoriseret faghandel. Der må ikke anvendes brugte tilløbsslanger.

Vandtilløbsslangen må hverken knækkes, klemmes, ændres eller skæres over (slangens styrke kan ikke længere garanteres).
- Spænd kun slangeforskruningerne til med hånden. Hvis forskruningerne spændes for fast til med et værktøj (tang), kan gevindene tage skade.

Optimalt vandtryk i vandforsyningsnettet:

minimum 100 kPa (1 bar)

maksimum 1000 kPa (10 bar)

Når vandhanen er åben, skal vandflowet være mindst 8 l/min.

Hvis vandtrykket er højere, skal der monteres en trykreduktionsventil.

Tilslutning til koldt vand

Bemærk: Vaskemaskinen må kun anvendes med koldt brugsvand fra en koldtvandstilslutning.

Tilslut vandtilløbsslangen på vandhanen (26,4 mm = 3/4") og på maskinen (ikke ved modeller med Aquastop, fast installeret slange):

■ Model: Standard

Bemærk: Luk forsigtigt vandhanen op, og kontrollér samtidig, om tilslutningsstederne er tætte. Skrueforbindelse står under vandledningstryk.

Tilslutning til koldt og varmt vand

Anvisninger

■ Anvend vaskemaskinen med koldt og varmt brugsvand, maks. 60 °C, ved en varmtvandstilslutning.
- Varmtvandstilløbsslange rød på vandhanen til det varme vand og rød ventil på maskinen
Koldtvandstilløbsslange hvid på vandhanen til det kolde vand og hvid ventil på maskinen

Tilslutning af varmtvandsmaskiner, hvor der kun er koldt vand

Hvis der ikke findes nogen varmtvandstilslutning, skal der bruges et Y-stykke for tilslutningen, som kan fås hos kundeservice via reservedelsnummer: 050871.

- Tilslut begge tilførselsslanger på koldtvandshanen med et Y-stykke, og

■ tilslut begge tilløbsslanger på maskinen.

Bemærk: Luk forsigtigt vandhanerne op, og kontrollér samtidigt, om tilslutningsstederne er tætte. Skrueforbindelse står under vandledningstryk.

Vandafløb

Pas på!

Vandskader

Hvis afløbsslangen glider ud af håndvasken eller ud af tilslutningsstedet på grund af det høje vandtryk under udpumpningen, kan det udstrømmende vand føre til vandskader.

Fastgør afløbsslangen, så den ikke kan glide ud.

Bemærk: Afløbsslangen må hverken knækkes eller strækkes.

Afløbsslangen kan lægges på følgende måder:

Afløb i en håndvask

Advarsel

Fare for skoldning!

Når der vaskes ved høje temperaturer, kan berøring med det varme vaskevand (f.eks. når det pumpes ud i en håndvask) medføre skoldning.

Rør ikke ved det varme vaskevand.

Pas på!

Beskadigelse af maskine / tøj

Hvis afløbsslangens ende er neddykket i det udpumpede vand, kan vandet blive suget tilbage i maskinen og beskadige både den og tøjet.

Kontroller, at:

- Proppen ikke lukker afløbet i vasken.

- Afløbsslangens ende ikke er neddykket i det udpumpede vand.

- Vandet løber hurtigt nok af.

Tilslutningsstedet skal sikres med et spændebånd, ∅ 24-40 mm (fås i en faghandel).

Afløb i et kunststofrør med gummimuffe eller et gulvafløb

Indjuster apparatet ved hjælp af et vaterpas.

Årsagen til kraftig støj, vibrationer og „vandring“ kan være ukorrekt indjustering!

1. Skru kontramøtrikkerne løse ved at dreje dem i retning med uret med en skruenøgle.
2. Kontroller med et vaterpas, at vaskemaskinen står vandret, og korriger om nødvendigt. Højden ændres, når der drejes på maskinens fødder. Alle fire maskinfødder skal støtte fast mod gulvet.
3. Spænd kontramøtrikkerne fast mod maskinens kabinet. Hold samtidig maskinfoden fast, så højden ikke ændres. Kontramøtrikkerne på alle fire maskinfodder skal være skruet fast op mod maskinens kabinet!

Ved kontakt med spændingsførende dele er der fare for elektrisk stød.

■ Rør ikke ved netstikket med våde hænder.
■ Træk altid kun i selve netstikket og ikke i ledningen, da den kan blive beskadiget af dette.
■ Træk aldrig netstikket ud, mens maskinen er i drift.

• Netspændingen og spændingsangivelsen på vaskemaskinen (typeskiltet) stemmer overens. Tilslutningsværdien og den krævede sikring er angivet på typeskiltet.
  Vaskemaskinen kun tilsluttes vekselstrøm via en forskriftsmæssigt installeret og afsikret stikkontakt.
  ■ Netstik og stikkontakt passer sammen.
  ■ Ledningstværsnittet er stort nok.
  ■ Jordingssystemet er installeret efter forskrifterne.
  Netledningen (om nødvendigt) kun udskiftes af en autoriseret elektriker. Der kan købes netledninger som reservedel hos kundeservice.
  ■ Der ikke bruges multistik/-koblinger og forlængerledninger.
  Hvis der anvendes et fejlstrømsrelæ, at der kun bruges en type med dette mærke 📌. Kun dette mærke er garanti for, at gældende forskrifter overholdes.
  Der altid er fri adgang til netstikket. Hvis dette ikke er muligt, skal der for at overholde de gældende sikkerhedsforskrifter indbygges en afbryder (2-polet afbrydelse) i den faste installation i overensstemmelse med forskrifterne for den elektriske installation.
  Netledningen må ikke knækkes, klemmes, forandres, skæres over eller komme i berøring med varmekilder.

Inden den 1. vask

Vaskemaskinen er blevet omhyggeligt kontrolleret, inden den forlod fabrikken. For at fjerne eventuelle rester af kontrolvand skal den første vask gennemføres uden vasketøj.

Anvisninger

■ Vaskemaskinen skal være opstillet og tilsluttet korrekt. Fra → Side 28
Vaskemaskinen må aldrig tages i brug, hvis den er beskadiget. Kontakt din kundeservice.

1. Kontroller maskinen.
2. Fjern beskyttelsesfolien fra betjeningspanelet.
3. Sæt netstikket i stikkontakten.
4. Luk op for vandhanen.
5. Luk lugen (læg ikke vasketøj i maskinen!).

6. Indstil programmet Tromlerengøring 90 °C eller Bomuld 90 °C afhængigt af modellen.

7. Luk sæbeskuffen op.

8. Hæld ca. 1 liter vand i rum II.

9. Fyld et vaskemiddel til kogevask i rum II.

Bemærk: Brug kun halvdelen af den mængde vaskemiddel, som er anbefalet af producenten, for at undgå skumdannelse. Brug ikke et uld- eller finvaskemiddel.

1. Luk sæbeskuffen.

Vaskemaskinen er nu klar til drift.

Transport

f.eks. ved flytning

Forberedende arbejde:

1. Luk vandhanen.
2. Fjern vandtrykket i vandtilførselsslangen. Vedligeholdelse - rengøring af filter i vandtilførsel → Side 23
3. Tap resten af vaskevandet af. Vedligeholdelse - pumpe tilstoppet → Side 22
4. Afbryd vaskemaskinens forbindelse til strømnettet.
5. Afmonter slangerne.

Montage af transportsikringer:

1. Tag afdækningerne af, og opbevar dem. Brug evt. en skruetrækker.

1. Sæt alle 4 muffer i. Klem netledningen fast i holderne.Sæt skruerne i, og spænd dem til.

Før apparatet tages i brug igen:

Anvisninger

■ Fjern altid transportsikringerne!
Gør følgende for at forhindre, at der løber ubenyttet vaskemiddel ud i afløbet ved næste vask: Hæld ca. 1 liter vand i rum II, og vælg og start programmet Udpumpning.

Aquastop-garanti

kun for maskiner med Aqua-Stop

Udover de garantikrav, der kan stilles overfor sælger og som er indeholdt i købekontrakten, og udover vores normale produktgaranti, yder vi en garanti på følgende betingelser:

1. Hvis der skulle opstå en vandskade på grund af en fejl på vores Aqua-Stop-system, yder vi erstatning for skader til private brugere.
2. Denne garanti gælder i hele maskinens levetid.
3. En forudsætning for en garantiydelse er, at maskinen med Aqua-Stop er opstillet og tilsluttet fagligt korrekt i henhold til vores vejledning, samt en fagligt korrekt Aqua-Stop forlængelse (originalt tilbehør). Vores garantien omfatter ikke defekte vandledninger eller armaturer frem til Aqua-Stop-tilslutningen på vandhanen.
4. Det er principielt ikke nødvendigt at holde maskiner med Aqua-Stop under opsigt under driften hhv. at lukke for vandhanen efter endt brug.
   Vandhanen skal dog lukkes ved fravær i længere tid, f.eks. ved ferier af flere ugers varighed.

Rådgivning og bestilling af reparation i tilfælde af fejl

DK 44 89 89 85

Der findes kontaktdata for alle lande i den vedlagte kundeservice-liste.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

Produceret af BSH Hausgeräte GmbH med varemærkelicens fra Siemens AG
