BRUGSANVISNING F10B8NDA LG

MFL67782856

RELEASING THIS DRAWING WITHOUT PERMISSIONG ELECTRONICS SHOULD BEACCUSED ACCORDING TO THE LAWS ADN COMPANY RULES.

图1为2023资产、非法流通时,根据相关法规公司有关规定追究法律责任

SEC.WORK	门	乙丙		PRINTING DEGREE		MATERIAL AND PRINTING DESCRIPTION	LG MODEL NAME	SUFFIX	LANGUAGE	PAGE	REMARK
	BRAND	MODEL	PINO.	EXTERIER	INTERIER
56	LG	F1288NDPA(AH)-B;F1288NDPA(AH)-B;F1288NDPA(AH)-D;F1088NDPA(AH)-D	MFL67762856ver.012813.00	1	1	材质: 70g 双层纸	F1096NDPA3.ABWQEIS	ABWQEIS	Italian	32	Mega 2 R 440Italian Panel

甲 乙 LG Electronics Inc. PINO. N1 210 150 150

<<备注 >>

1. 材质，印刷，尺寸参照作业表.
2. 印刷，文字大小和线条以L6设计基准.
3. 数字大小依据一般规格.
4. 批量生产前取的设计限度.
5. 木部品不应含有禁止物质(Pb, Cd, Hg, Cr+6, PBB, PBDE)，详细内容满足LGEPN-Z-1023.

<< NOTES >>

1. Material, printing and exterior size are refer to work tables.
2. Printing, tsxt size and line are based on LG desing film.
3. Exterier size on the drawing is cutting line.
4. Before product controlled by criteria sample.
5. The part should not contain prohibited substances(Pb,Cd,Hg,Cr+6,PBB,PBDE) and detailsShould comply with LGEPN-Z-1023.

△
△
△
△
REV No.	RETURN DESCRIPTION	REV NO.	DATE	PREPARED	APPROVED

		Unit	mm	SCALE 1/1	TITLE	MANUAL,OWNER'S
MODELLING DESIGNED		REVIEWED	CHECKED	APPROVALLED
	唐丹	薛秀超	孟一民	李揆喆		DRUM-EXPORT	1/1
LGEPNLG Electronics Inc.			RELATED DRAWING		CWS.No.	MFL67782856

MANUALE D'USO

LAVATRICE

Leggere attentamente il manuale d'uso e conservarlo per consultazioni future

F1296ND(P)(A)(1\~9)

F1096ND(P)(A)(1\~9)

F12B8ND(P)(A)(1\~9)

F10B8ND(P)(A)(1\~9)

aratteristiche del prodotto

MOTION

■ Protezione contro le spiegazzature

L'alternarsi della rotazione del cestello permette di prevenire le spiegazzature ed i raggrinzimenti dei tessuti.

■ Resistenza incorporata

La resistenza interna scalda automaticamente l'acqua alla temperatura ideale per il ciclo selezionato.

■ Maggiore risparmio grazie al Sistema di lavaggio intelligente

Il Sistema di lavaggio intelligente rileva il carico e la quantità dell'acqua, quindi determina il livello d'acqua e il tempo di lavaggio ottimali per ridurre al minimo il consumo elettrico e idrico.

■ Sicurezza bambini

Il sistema di blocco di sicurezza bambini impedisce ai bambini di premere i pulsanti e di cambiare il programma durante il funzionamento.

■ Sistema di controllo della velocità a bassa rumorosità

Rilevando la quantità di carico e il bilanciamento, distribuisce il carico in modo uniforme riducendo al minimo la rumorosità dovuta alla rotazione.

■ Sistema di azionamento diretto

L'avanzato motore "brushless" a corrente continua fa girare il cestello direttamente senza bisogno di cinghie e pulegge.

6 motion

La differenziazione del tipo di rotazione del cestello garantita dal 6 motion permette l'utilizzo del movimento più adatto per ogni programma.

La variazione controllata di velocità e rotazione migliora notevolmente le prestazioni della lavatrice, fornendo risultati perfetti ad ogni lavaggio.

ndice

Avvertenze 3

Specifiche 4

Installazione 5

Precauzioni prima del lavaggio....11

Aggiunta di detersivo 12

Funzioni 14

Come usare la lavatrice ....16

Manutenzione 23

Ricerca guasti 27

Termini di garanzia 31

vvertenze

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE LA MACCHINA

AVVERTENZA

Per la propria sicurezza, si devono seguire tutte le istruzioni contenute in questo manuale al fine di ridurre al minimo i rischi di incendi, esplosioni, scosse elettriche, e per prevenire possibili danni alle cose, lesioni alle persone e rischio di morte.

NORME DI SICUREZZA IMPORTANTI

AVVERTENZA : Al fine di ridurre il rischio di incendi, scosse elettriche o lesioni personali durante l'utilizzo della lavatrice, adottare alcune precauzioni basilari, tra cui:

• Non installare o conservare la lavatrice in luoghi esposti alle intemperie.
  • Non manomettere i comandi.
• Non riparare o sostituire componenti della lavatrice o tentare di effettuare interventi di manutenzione non specificatamente raccomandati nel manuale dell'utente o pubblicati in manuali di riparazione se non si hanno le capacità per farlo.
• Mantenere la superficie sotto alla macchina libera da materiali combustibili come carta, stracci, panni, sostanze chimiche ecc.
• Se la macchina viene utilizzata da bambini o in ambienti dove sono presenti bambini è necessario esercitare la massima sorveglianza. Non lasciare che i bambini giochino con questo o con altri elettrodomestici o entrino al suo interno.
• Non lasciare aperto lo sportello della lavatrice. Uno sportello aperto può stimolare i bambini ad appendersi o a cercare di infilarsi nella macchina.
• Non infilare mai le mani nella lavatrice mentre questa è ancora in movimento. Attendere che il cestello si arresti completamente.
• Il procedimento di lavaggio può ridurre le capacità di resistenza al fuoco dei tessuti.
• Non lavare o asciugare capi che siano stati puliti, lavati, impregnati o macchiati con sostanze

combustibili o esplosive (ad es. cera, oli, vernici, sgrassanti, solventi per lavaggio a secco, kerosene ecc.) in quanto possono incendiarsi o esplodere. Non lavare e asciugare indumenti bagnati di liquidi infiammabili come benzene, benzina e solventi, oli e grassi animali.
- Per evitare questi inconvenienti, seguire attentamente le istruzioni di lavaggio e di cura del fabbricante dell'indumento.
- Evitare di sbattere lo sportello della lavatrice o di tentare di forzarlo quando è bloccato. Così facendo si rischia di danneggiare la macchina.
- Per ridurre al minimo i rischi di scosse elettriche, prima di eseguire operazioni di pulizia o di manutenzione scollegare l'alimentazione elettrica della macchina staccando la spina oppure staccando l'interruttore del circuito.
- Non cercare di azionare la macchina se questa è danneggiata, malfunzionante, parzialmente smontata o se ha delle parti mancanti o rotte, ad esempio se il cavo di alimentazione o la spina sono danneggiati.
- L'olio potrebbe rimanere nella vasca dopo il ciclo, causando incendi durante l'asciugatura. Non caricare indumenti sporchi d'olio.

CONSERVARE QUESTE ISTRUZIONI

ISTRUZIONI PER LA MESSA A TERRA

La lavatrice deve essere collegata a terra. In caso di malfunzionamento o di guasto, il collegamento a terra riduce i rischi di scosse elettriche in quanto fornisce un percorso di minima resistenza alla corrente elettrica. La macchina è munita di un cavo dotato di un conduttore e di una spina di messa a terra. La spina deve essere inserita in un'apposita presa di terra in conformità alla normativa locale vigente.

• Non usare adattatori e non manomettere la spina di collegamento a terra.
• Se non si dispone di una presa adeguata, rivolgersi a un elettricista.

AVVERTENZA : Un collegamento non corretto del conduttore di messa a terra della macchina può aumentare i rischi di scosse elettriche. Rivolgersi a un elettricista qualificato o a un addetto dell'assistenza se si hanno dei dubbi sulla correttezza del collegamento a terra. Non modificare la spina fornita con la macchina. Se non si inserisce nella presa, fare sostituire la presa da un elettricista qualificato.

S

pecifiche

Vaschetta (per il detersivo e l'ammorbidente) Spina elettrica Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore, dal centro assistenza o da un tecnico qualificato onde evitare rischi. Pannello di comando Cestello Sportello Filtro pompa di scarico Coperchio inferiore Tappo di scarico Toppo del coperchio inferiore Piede di livellamento

■ Denominazione : Lavatrice a caricamento frontale
■ Alimentazione : 220-240 V \~, 50 Hz
■ Dimensioni (mm) : 600 (largh.) x 440 (prof.) x 850 (alt.)
■ Peso : 59 kg
■ Potenza max. : 1700W 0.33 W (modo disinserzione, modo inserzione a sinistra)
■ Capacità di lavaggi : 6kg
■ Consumo idrico : 56ℓ
■ Velocità di centrifugazione : Acqua in vasca / No centrifuga/400/800/1200 [F1296/B8ND(P)(A)(1\~9)] Acqua in vasca / No centrifuga/400/800/1000 [F1096/B8ND(P)(A)(1\~9)]
■ Pressione idrica max. : 100-1000 kPa (1,0-10 kgf/cm²)

* L'aspetto e le specifiche della macchina possono essere modificate senza preavviso allo scopo di migliorare la macchina stessa.

■ Accessori

Tubo di alimentazione (1EA)

Chiave

nstallazione

Installare o conservare la macchina in ambienti non esposti a intemperie o a temperature sotto lo zero.

Effettuare il collegamento a terra della lavatrice in base alle normative vigenti.

L'apertura alla base non deve essere ostruita se la macchina viene collocata su un pavimento rivestito da tappeti o moquette.

Installare o immagazzinare in luoghi dove non ci sono rischi di esposizione all'acqua o dove la temperatura potrebbe assumere valori inferiori al punto di congelamento.

Mettere la lavatrice appropriatamente a massa in modo da assicurare la conformità alle direttive e alle raccomandazioni degli enti e istituzioni che legalmente disciplinano la materia.

L'apertura di fondo della lavatrice non deve rimanere ostruita da tappeti quando la macchina viene installata su pavimenti a tappeto o in moquette.

Nei paesi in cui ci sono molte aree suscettibili di essere infestate da scarafaggi o altri insetti, occorre mantenere pulita la macchina e l'ambiente circostante in modo continuo e con particolare attenzione. Ogni danno causato da scarafaggi o altri insetti non è coperto dalla garanzia dell'elettrodomestico.

■ Viti di trasporto

La macchina è munita di viti di trasporto per evitare danni interni durante il trasporto.

- Il materiale di imballaggio ed i dispositivi di fissaggio devono essere rimossi prima di utilizzare la lavatrice.

Mentre si disimballa il fondo in polistirolo, assicurarsi di rimuovere il supporto interno posizionato al centro.

Lavatrice Imballo inferiore Imballo per supporto motore (A seconda del modello può o meno esserci il supporto all'imballaggio)

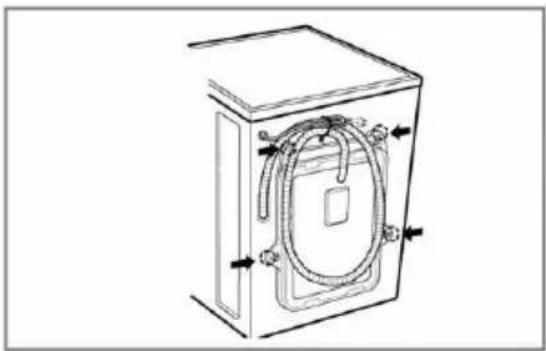

■ Rimozione delle viti di trasporto

Technical line drawing of a mechanical housing or enclosure with internal tubing and mounting holes (no text or symbols)

1. Per evitare possibili danni interni durante il trasporto, le 4 viti speciali vengono bloccate. Prima di azionare la macchina, rimuovere le viti unitamente ai tappi di gomma.

- Se le viti non vengono rimosse, possono verificarsi forti vibrazioni, rumore e malfunzionamenti.

1. Svitare le quattro viti con la chiave in dotazione.

Diagram of a device with a coiled cable and labeled components, showing hand placement and a magnified inset (no text or symbols)

1. Estrarre le 4 viti e i relativi tappi torcendo leggermente i tappi. Conservare le 4 viti e la chiave per un eventuale riutilizzo futuro.

- Le viti di trasporto devono essere utilizzate tutte le volte che la lavatrice viene trasportata.

1. Chiudere i fori con i tappini in dotazione.

nstallazione

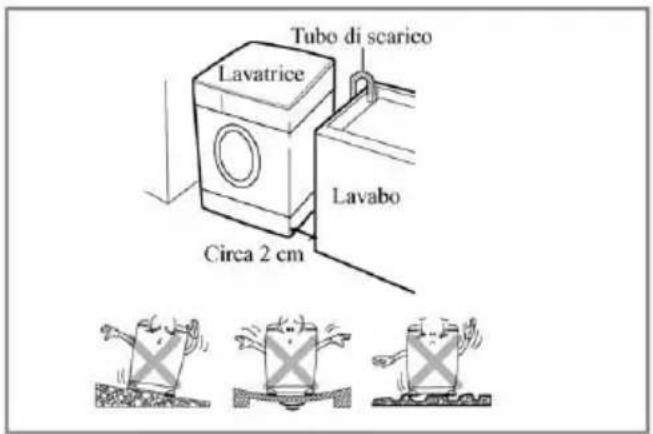

■ Luogo di installazione

Tubo di scarico Lavatrice Lavabo Circa 2 cm

Inclinazione del pavimento:

La massima inclinazione del pavimento consentita sotto la lavatrice è di 1°.

Presa di corrente:

Deve trovarsi nel raggio di 1,5 m dalla lavatrice. Per non sovraccaricarla, evitare di collegare altri elettrodomestici alla stessa presa.

Distanze:

Dalla parete (tenere conto dello spazio per l'apertura dello sportello). Il pavimento deve essere levigato.

(Post.: 10 cm; lato destro e sinistro: 2 cm).

Technical line drawing of a kitchen appliance with dimensions labeled in millimeters

Non appoggiare mai prodotti di lavaggio sopra la lavatrice. Possono danneggiare le finiture e i comandi.

■ Posizionamento

Installare la lavatrice su di un pavimento piano e stabile.

Assicurarsi che la circolazione dell'aria attorno alla lavatrice non sia impedita da moquette, tappeti, ecc...

• Non tentare mai di correggere eventuali imperfezioni del pavimento con pezzi di legno, cartone o materiali simili posizionati sotto la lavatrice.
• Non installare la lavatrice accanto ad un forno a gas o ad una stufa a carbone; altrimenti inserire un isolante (85x60cm.) tra i due apparecchi.
• La lavatrice non deve essere installata in ambienti dove la temperatura può scendere al di sotto di 0° C.
• Assicurarsi che quando la lavatrice è installata sia facilmente accessibile per il tecnico in caso di guasto.

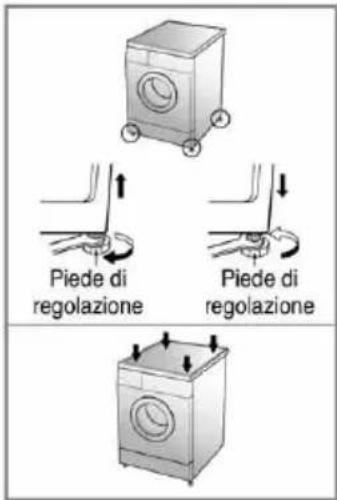

• A lavatrice installata, sistemare i quattro piedi usando i le viti speciali in dotazione assicurandosi che la lavatrice sia stabile. Nel caso di installazione sotto un piano di lavoro, lasciare circa 20 mm tra la parte alta della lavatrice e il piano di lavoro.

I installazione

■ Collegamento elettrico

1. Non usare prolunghe o adattatori doppi.
   2.Se il cavo di alimentazione è danneggiato, onde evitare rischi è necessario sostituirlo con un cavo equivalente reperibile presso il proprio concessionario o la casa costruttrice o un elettricista qualificato.
2. Dopo l'utilizzo scollegare sempre la macchina e chiudere l'alimentazione dell'acqua.
3. Collegare la macchina a una presa provvista di messa a terra in conformità alle normative vigenti.
4. La macchina deve essere posizionata in modo che la spina sia facilmente accessibile.
   Ogni intervento di riparazione della lavatrice deve essere condotto da personale tecnico legalmente qualificato. Interventi di riparazione effettuati da persone inesperte possono causare infortuni o malfunzionamenti seri. Rivolgersi al proprio centro di assistenza locale.

Non installare la lavatrice in locali dove la temperatura può scendere al di sotto del valore di congelamento. Tubi e condotti congelati possono rompersi o scoppiare per effetto della pressione.

L'affidabilità dell'unità di controllo elettronico può venire meno quando la temperatura assume valori inferiori al punto di congelamento.

Se l'elettrodomestico viene consegnato nei mesi invernali e la temperatura è inferiore al livello di congelamento: tenere la lavatrice per qualche ora alla temperatura del locale in cui si effettuerà l'installazione prima di metterla in opera.

Precauzioni

Tenere lontani i bambini e assicurarsi che non giochino con l'elettrodomestico.

Precauzioni

PRECAUZIONI riguardo il cavo di alimentazione

Si raccomanda il collegamento ad un circuito dedicato; non utilizzare prese danneggiate, prolunghe o prese multiple. Assicurarsi della tensione di alimentazione consultando sempre le istruzioni e le caratteristiche tecniche del prodotto.

Si raccomanda di non utilizzare prolunghe, cavi logori, cavi con isolamento danneggiato o crepato in quanto molto pericolosi: possono provocare scintille, scosse elettriche e incendi. Esaminare periodicamente il cavo dell'apparecchio; se a vista risulta danneggiato o deteriorato, scollegare e non utilizzare l'apparecchio, e fare sostituire il cavo con un ricambio originale da un tecnico autorizzato.

Proteggere il cavo da sollecitazioni meccaniche come l'attorcigliamento, l'intrecciamento con altri cavi, la stiratura, lo schiacciamento in una porta, o il calpestamento. Prestare particolare attenzione alle spine, alle prese a muro, e al punto di connessione del cavo all'apparecchio.

Se l'elettrodomestico è fornito con un cordone di prolunga o un dispositivo a presaportatile, la prolunga del cordone sul dispositivo di presa elettrica portatile deve essereposizionata in modo che non sia soggetta a spruzzi o ingresso di umidità.

■ La lavatrice deve essere collegata alla presa idrica con tubi flessibili nuovi. Evitare di utilizzare tubi già usati.

■ Collegamento del tubo di alimentazione idrica

Diagram illustrating home improvement techniques with labeled components: faucet, fabric, and gomma.

▶ La pressione di alimentazione dell'acqua deve essere compresa tra 100 kPa e 1000 kPa (1,0\~10 kgf/cm²).
▶ Evitare di deformare o torcere il tubo di alimentazione quando lo si collega alla valvola.
Se la pressione idrica è superiore a 1000 kPa, è necessario installare un dispositivo di decompressione.
- Assieme ai tubi flessibili di alimentazione vengono fornite due guarnizioni di gomma al fine di impedire le perdite d'acqua.
- Controllare l'impermeabilità dei collegamenti idrici della macchina aprendo completamente il rubinetto.
- Controllare periodicamente le condizioni del tubo sostituendolo se necessario.
- Assicurarsi che il tubo non sia piegato o schiacciato.

Una volta terminato l'allacciamento, in caso di perdite d'acqua ripetere la sequenza daccapo. Utilizzare un rubinetto convenzionale per l'alimentazione dell'acqua. Se questo dovesse risultare troppo grande o di una forma inadatta, rimuovere l'anello prima di inserire il rubinetto nell'adattatore.

I installazione

■ Rubinetto normale non filettato e tubo di alimentazione filettato

1. Svitare la vite di fissaggio per fissare il rubinetto.

Connettore superiore Guarnizione di plastica Vite di fissaggio

1. Spingere il connettore verso l'alto finché la guarnizione di gomma non è a stretto contatto con il rubinetto. Quindi stringere le 4 viti.

Guarnizione di plastica Connettore superiore

1. Spingere il tubo flessibile di alimentazione dell'acqua verso l'alto in modo che la guarnizione di gomma interna al tubo possa aderire completamente al rubinetto, quindi stringere ruotando in senso orario.

Connettore superiore Plastrina Tubo di alimentazione acqua

■ Rubinetto normale non filettato e tubo di alimentazione a innesto rapido

1. Allentare la vite del connettore superiore.

Connettore superiore Guarnizione di gomma Vite di fissaggio Connettore intermedio

- Nel caso il rubinetto abbia un diametro grande rimuovere la piastra di guida.

1. Spingere il connettore verso l'alto finché la guarnizione di gomma non è a stretto contatto con il rubinetto. Quindi stringere le 4 viti.

Guarnizione di plastica Connettore superiore Connettore intermedio

• Ruotare il connettore intermedio per prevenire perdite d'acqua.
  • Assicurarsi che la guarnizione di gomma si trovi all'interno del connettore del tubo.

• Collegare il tubo di alimentazione dell'acqua al connettore intermedio, spingendo la piastrina verso il basso.

Connettore superiore Piastrina Tubo di alimentazione acqua

- Per separare il tubo di alimentazione idrica dal connettore intermedio chiudere il rubinetto. Quindi tirare il tubo verso il basso spingendo la piastrina verso il basso.

Usare il rubinetto orizzontale

Rubinetto orizzontale

Rubinetto con prolunga

Rubinetto quadrato

Connettore tubo Guamizione di gomma

Illustration of a person using a device to interact with another person (no text or symbols present)

• La macchina viene fornita con il solo raccordo per l'acqua fredda.
  • Assicurarsi che il tubo non sia piegato o schiacciato.

nstallazione

Questa macchina non è predisposta per uso in ambienti marittimi o in installazioni mobili quali camper, roulotte, aeromobili, ecc. Chiudere il rubinetto di arresto se si prevede di non usare la lavatrice per lungo periodo di tempo (p.es., durante le vacanze), particolarmente se nelle immediate vicinanze il pavimento è privo di un canale di drenaggio dell'acqua (scolo).

Quando ci si libera dell'elettrodomestico, tagliare il cavo dell'alimentazione di rete, e distruggere la spina Disabilitare il blocco sportello per evitare che qualche bambino possa rimanere intrappolato all'interno.

Il materiale di imballaggio (p.es., fogli a pellicola, tyrofoam) possono essere dannosi per i bambini. Ci sono dei rischi di soffocamento!

Tenere gli imballaggi lontano dai bambini.

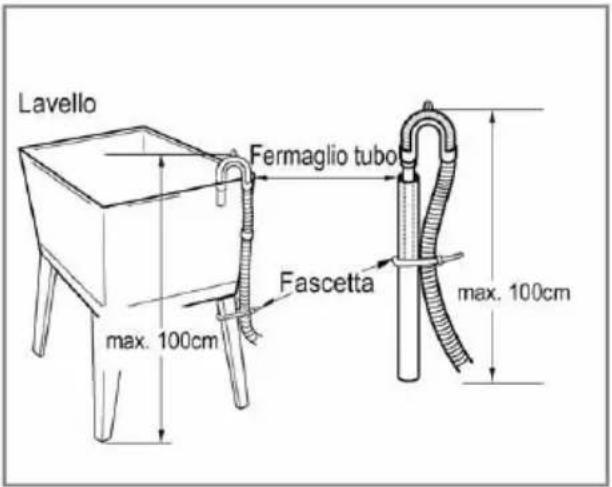

■ Installazione del tubo di scarico

ca. 100 cm ca. 145 cm max. 100 cm ca. 106 cm

Line drawing of a kitchen sink with faucet and faucet (no text or symbols)

• Nell'installare il tubo di scarico allo scarico del lavandino stringerlo a fondo con una fascetta.
• Un fissaggio accurato del tubo di scarico previene danni al pavimento dovuti alle perdite d'acqua.

ca. 100 cm ca. 145 cm ca. 105 cm max. 100 cm

Lavello Fermaglio tubo Fascetta max. 100cm max. 100cm

• Il tubo di scarico non deve essere collocato a un'altezza superiore a 100 cm dal pavimento.
• Un fissaggio accurato del tubo di scarico previene danni al pavimento dovuti alle perdite d'acqua.
• Se il tubo di scarico è troppo lungo evitare di infilarlo nella lavatrice per non causare una rumorosità eccessiva.

I installazione

■ Livellamento

Illustration of a single washing machine with lid and front vent (no text or symbols)

Piede di regolazione Piede di regolazione

1. Un corretto livellamento della lavatrice serve a impedire che si producano vibrazioni e rumori eccessivi. Installare la macchina su un pavimento ben livellato e compatto, preferibilmente in un angolo della stanza.

NOTA Pavimenti in legno o soppalchi possono contribuire al verificarsi di vibrazioni eccessive o di errori di bilanciamento del carico

1. Se il pavimento non è uniforme, regolare il piede di regolazione secondo necessità (non inserire spessori di nessun tipo sotto i piedi della macchina).

Assicurarsi che tutti quattro i piedi siano stabili e appoggiati al pavimento, quindi verificare che la macchina sia ben livellata (usare una livella a bolla d'aria).

※ Dopo aver regolato il piede, bloccare il controdado ruotando in senso antiorario.

NOTA Se la lavatrice è installata su di un soppalco, fissarla in modo sicuro per evitare qualsiasi rischio di caduta.

* Verifica diagonale

Spingendo verso il basso i bordi del coperchio superiore della lavatrice in senso diagonale, la macchina non deve alzarsi né abbassarsi (verificare in entrambi i sensi). Se la macchina invece oscilla, è necessario regolare nuovamente i piedi.

■ Pavimenti piastrellati

• La superficie di installazione deve essere pulita, asciutta e piana.
• Installare la lavatrice su di un pavimento solido e piano.

■ Pavimenti piastrellati (pavimenti scivolosi)

- Per evitare scivolamenti della macchina applicare su pavimento pulito, sotto i piedini della lavatrice, una sezione di gomma adesiva

■ Pavimenti in legno

• I pavimenti in legno sono particolarmente suscettibili alle vibrazioni.
- Per prevenire le vibrazioni si raccomanda di posizionare dei tappi di gomma sotto ad ogni piede per almeno 15mm di spessore sotto la lavatrice; assicurarsi che almeno i 2 piedini anteriori abbiano i tappi in gomma.
- Se è possibile, installare la lavatrice in uno degli angoli della stanza, dove il pavimento è più stabile.
Tappo di gomma

* Inserire i tappi di gomma per ridurre le vibrazioni.

* E' possibile ricevere i tappi di gomma dai centri assistenza LG. (P/No.: 4620ER4002B)

Importante!

• Un corretto posizionamento della lavatrice assicura un'operatività lunga, regolare ed affidabile.
• La lavatrice deve stare in posizione orizzontale e non deve muoversi.
• Non deve oscillare durante il funzionamento.
• La superficie di installazione deve essere pulita, esente da cera da pavimenti e altri rivestimenti oleosi.
• Evitare che i piedini della lavatrice si bagnino, altrimenti la macchina potrebbe scivolare.

recauzioni prima del lavaggio

■ Prima dell'utilizzo

Selezionare un programma (p.e. Cotone 60°C), inserire met_ dose di detersivo ed effettuare un lavaggio senza bucato. In questo modo verranno rimossi dal cestello eventuali residui di lavorazione.

■ Precauzioni prima del lavaggio

1. Leggere le etichette

Cercare l'etichetta con le istruzioni di lavaggio attaccata agli indumenti. Su questa viene indicato il tipo di tessuto e come deve essere lavato.

2. Suddividere gli indumenti

Per ottenere risultati ottimali, suddividere gli indumenti in carichi che possono essere lavati in un unico ciclo di lavaggio. La temperatura dell'acqua e la velocità di centrifugazione richiedono che tessuti diversi vengano lavati in modi diversi. Separare sempre i colori scuri dai colori chiari e dalla biancheria. Lavare i capi separatamente, altrimenti si possono macchiare, il bianco può scolorirsi ecc. Se possibile evitare di lavare assieme capi molto sporchi e capi appena sporchi.

• Sporco (molto, normale, poco)....Separare i capi secondo la quantità di sporco
  • Colore (bianco, chiaro, scuro) .... Separare i capi bianchi da quelli colorati
• Fili (capi che si sfilacciano, .... Lavare separatamente i capi che si sfilacciano e capi che attirano i filamenti) quelli che attirano i filamenti.

3. Precauzioni prima di caricare la macchina

In un singolo carico combinare capi grandi con capi più piccoli. Caricare prima i capi grandi. I capi grandi non devono superare la metà del carico totale di lavaggio.

Evitare di lavare singoli capi. Può verificarsi uno sbilanciamento del carico. Aggiungere uno o due capi simili.

Illustrated guide showing garment turnover process with steps from opening to closing, including fabric application, cutting, and finishing.

• Controllare che le tasche degli indumenti siano vuote. Oggetti come puntine, fermagli per capelli, fiammiferi, penne, monete e chiavi possono danneggiare sia la lavatrice che gli indumenti.
• Chiudere cerniere, ganci e stringhe onde evitare che si impiglino in altri indumenti.
• Pretrattare lo sporco e le macchie con una piccola quantità di detergente disciolto in acqua spazzolando colli e polsini per togliere lo sporco.
• Per evitare che si danneggino bucato e guarnizioni dello sportello, assicurarsi che non sia rimasto incastrato alcun capo tra lo sportello e le guarnizioni.
• Verificare che non rimanga incastrato alcun capo tra le guamizioni dello sportello.
• Nel momento in cui si toglie il bucato dalla lavatrice, si raccomanda di non dimenticare alcun capo all'interno di questa per evitare che si stringa o scolorisca con un ulteriore lavaggio.

ggiunta di detersivo

■ Aggiunta di detersivo e ammorbidente

1. Vaschetta di dosaggio

Detersivo per lavaggio (\ Ammorbidente (\ Detersivo per prelavaggio (\ ))

• Solo lavaggio → 📊
- Prelavaggio + Lavaggio → 📊. 📊

Attenzione

Tenere i detersivi fuori dalla portata dei bambini, pericolo di avvelenamento. Troppo detersivo, varecchina o ammorbidente possono causare fuoriuscita d'acqua. Assicurarsi di utilizzare la giusta quantità di detersivo.

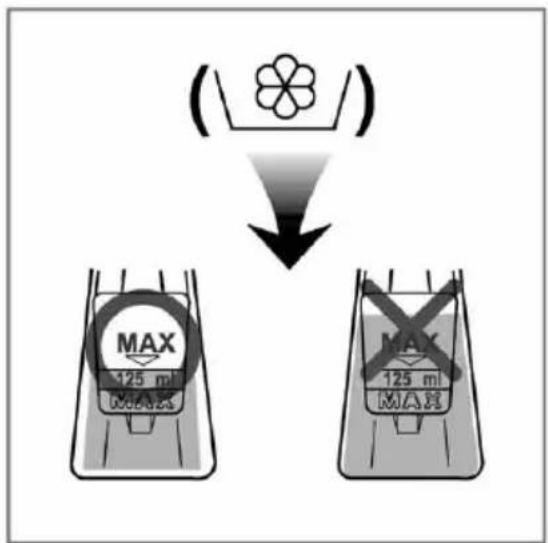

2. Aggiunta di ammorbidente

(MAX 125 mL MAX 125 mL

• Non superare la linea di massimo riempimento Chiudere il cassetto dosatore. Se si riempie troppo la vaschetta l'ammorbidente può fuoriuscire prima del dovuto e macchiare gli indumenti.
• Non lasciare l'ammorbidente nella vaschetta per più di 2 giorni (può solidificarsi).
• L'ammorbidente viene aggiunto all'acqua automaticamente nell'ultimo ciclo di risciacquo.
• Non aprire la vaschetta durante il lavaggio.
• Non usare solventi (benzene ecc.).

NOTA

Non versare l'ammorbidente direttamente sugli indumenti.

ggiunta di detersivo

3. Dosaggio del detersivo

• Usare il detersivo seguendo le istruzioni del fabbricante del detersivo.
• L'utilizzo di una quantità eccessiva di detersivo diminuisce l'efficienza del lavaggio e causa un'appesantimento del carico sul motore.
• Per un miglior risultato è consigliabile utilizzare detersivo in polvere.
• Se preferisci utilizzare detersivo liquido segui le istruzioni del produttore di detersivo.
• Puoi versare il detergente liquido direttamente nel cassetto del detersivo se vuoi iniziare subito il ciclo di lavaggio.
• Non utilizzare il detersivo liquido se utilizzi la "partenza ritardata" o il "prelavaggio" poichè il liquido potrebbe indurirsi.
• Se si forma troppa schiuma ridurre la quantità di detergente.
• È possibile che per l'uso del detersivo ci si debba regolare in base alla temperatura e alla grado di durezza dell'acqua, alle dimensioni e al grado di sporcizia dei capi caricati nella macchina. Per ottenere risultati ottimali evitare la formazione di schiuma.

Attenzione

Non far indurire il detersivo altrimenti potrebbero verificarsi intasamenti, un risciacquo debole o cattivi odori.

Pieno carico: secondo le istruzioni del fabbricante.

Carico parziale: 3/4 della quantità normale.

Carico minimo: 1/2 del carico totale.

- Il detersivo viene distribuito dalla vaschetta all'inizio del ciclo.

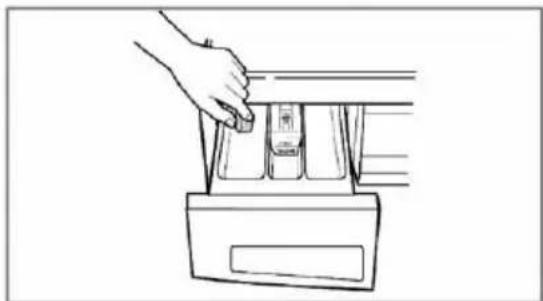

4. Addolcitore dell'acqua

Line drawing of a hand inserting a small object into a container (no text or symbols)

5. Uso delle pastiglie

Illustration of two different washing machines, one with a bag and one with a T-shirt, showing mechanical components (no text or symbols)

• In presenza di acque particolarmente dure, per limitare l'uso di detersivo si puo' usare un addolcitore dell'acqua, come l' Anticalcare (Calgon). Usarne un quantitativo come da istruzioni sulla confezione. Aggiungere prima il detersivo e quindi l'ammorbidente.
• Utilizzare una quantità di detersivo come per le acque dolci.

1) Aprire lo sportello e inserire le pastiglie nella lavatrice.

2) Caricare il bucato.

1) Aprire lo sportello e inserire le pastiglie nella lavatrice. 2) Caricare il bucato.

■ Procedura raccomandata in base al tipo di biancheria

Programma	Tipo di tessuto	Temp. corretta (opzione)	Lavaggio (opzione)	Carico massimo
Cotone	Capi che non perdano colore (magliette, pigiami, etc) e capi di cotone moderatamente sporchi (intimo).	40°C (Freddo, 95°C)	- Risciacquo Antiallergico- Prelavaggio- Anti piega- Intensivo	Potenza nominale
Cotone Eco		60°C (Freddo, 60°C)
Baby Care	Biancheria per bebé poco sporca	60°C (95°C)		4.0 kg
Pelli Sensibili	Indumenti che vanno a diretto contatto con la pelle (biancheria, pannolini, asciugamani, lenzuola, federe, copri materassi, ecc.)	40°C (Freddo, 60°C)		Potenza nominale
Sintetici	Poliammide, Acrilico, Poliestere			3.0 kg
Misti	Vari tipi di tessuti eccetto indumenti speciali (seta, delicati, abiti sportivi, vestiti neri, lana, piumino, tende).	40°C (Freddo, 40°C)		3.0 kg
Piumini	Lenzuola e coperte di cotone, trapuntine, tendaggi, rivestimenti per divani in tessuto leggero		- Anti piega- Intensivo	1 singolo formato
Speciale Sport	Tessuti sintetici per abbigliamento sportive. Coolmax, gore tex, and Sympatex.			2.0 kg
Lana	Capi in pura lana lavabili in lavatrice
Intensivo 60	Cotone e tessuti misti (Programma speciale in 60 minuti per capi normalmente sporchi ).	60°C (Freddo, 60°C)		3.0 kg
Delicati	Capi delicati	20°C (Freddo, 40°C)		2.0 kg
Rapido 30	Capi colorati dallo sporco poco intenso			2.0 kg

unzioni

* Temperatura dell'acqua : selezionare la temperatura dell'acqua in base ai cicli di lavaggio. Per il lavaggio seguire sempre le istruzioni riportate sulle etichette degli indumenti.
* Risciacquo Antiallergico : Per una maggiore efficacia e igiene nella fase di risciacquo puoi scegliere l'opzione Risciacquo Antiallergico. Il Risciacquo Antiallergico si avvia automaticamente col programma Speciale bambini.
* Prelavaggio : Se la biancheria è molto sporca, efficace il ciclo di "Pre + Lavaggio Principale".
* Intensivo : Se la biancheria è molto sporca utilizzare l'opzione "Intensivo"
* Anti piega : Se si desidera prevenire la formazione di pieghe, selezionare l'opzione antipiega attraverso il pulsante "Opzione" insieme alla centrifuga.
* Impostare il programma in opzione "Cotone Eco 40°C + Intensivo (mezzo carico)", " Cotone Eco 60°C + Intensivo (mezzo carico)", " Cotone Eco 60°C + Intensivo (pieno carico)" per il test conformemente alle norme EN60456.

(Questi sono i programmi più efficaci in termini di energia e consumi di acqua combinati per lavaggio del tipo di

* biancheria di cotone)
* La temperatura dell'acqua reale può essere diversa dalla temperatura dichiarata.

I risultati del test dipendono da pressione dell'acqua, durezza dell'acqua, temperatura acqua in ingresso,

temperatura ambiente, tipo e quantità di carico, grado di sporcizia,detersivo usato, fluttuazioni della alimentazione

WOOLMARK

Il programma di lavaggio lana di questa lavatrice è approvato da Woolmark.

Questo programma è adatto al trattamento di tessuti Woolmark lavabili in lavatrice come da istruzioni

indicate sull'etichetta. Inoltre è adatto al trattamento dei capi indicati dal produttore della lavatrice. (M0808)

* Nota : Si consiglia l'utilizzo di detersivi neutri.

Il programma lana ha una delicata rotazione del cesto ed una bassa centrifuga per la cura dei capi.

* Nota : Informazioni sui programmi di lavaggio principali a mezzo carico

Programmwahlschalter	Zeit in Minuten	Restfeuchtigkeit	Wasser in Litem	Energie in kWh
		1200rpm/1000rpm
Cotone (40°C)	93	53%	40	0.43
Cotone Eco (60°C)	116	53%	23	0.51
Pelli Sensibili (40°C)	102	53%	64	0.32

ome usare la lavatrice

La funzione SmartDiagnosis™ è attivabile solamente sui prodotti con logo SmartDiagnosis™

Cotone Eco Misti Sintetici Piumini Pelli Sensibili Baby Care Cotone Speciale Sport Delicati Lana Intensivo 60 Rapido 30 Risciacquo + Centrifuga #Tama premuto per 2 second per la funzione Pulsile Vassa 18:88 Verilico Langolo Baccapa Centrigo Fumaliere timer Recicpa Antiruguo 1200 95°C Intersalvo Palimagga 400 40 Anti paga No centrifuga 20 Acqua in vassa Freddo Centrifuga Temperatura SMART DIAGNOSTEM

1. Uso del programma iniziale (Cotone)

• Per iniziare premere il pulsante di Accensione.
  • Premere il pulsante Avvio/Pausa.
• Condizione iniziale
• Lavaggio: solo lavaggio principale
• Risciacquo: 3 volte
• Centrifuga:

• 1200 giri/min. [F1296/B8ND(P)(A)(1\~9)]
• 1000 giri/min. [F1096/B8ND(P)(A)(1\~9)]

- Temperatura acqua: 60°C

- Programma: Cotone

2. Selezione manuale

• Per iniziare premere il pulsante di Accensione.
• Selezionare le condizioni che si desiderano utilizzare premendo i singoli pulsanti.

Per selezionare le singole condizioni, vedere da pagina 17 a pagina 22.

• Premere il pulsante Avvio/Pausa.

3. Segnalatore acustico acceso/spento

Funzione timer

• La funzione segnale acustico on/off puo' essere selezionata solo durante il ciclo di lavaggio.

• Per selezionare la funzione segnale acustico seguire le istruzioni sotto.

• Accendere la lavatrice (premendo il tasto Accensione.)

• Premere il tasto Avvio/Pausa.
• Premere per 3 secondi contemporaneamente i tasti Funzione timer per selezionare la funzione segnale acustico.

Una volta selezionato il segnale acustico on/off rimarrà memorizzato fino allo spegnimento della macchina.

ome usare la lavatrice

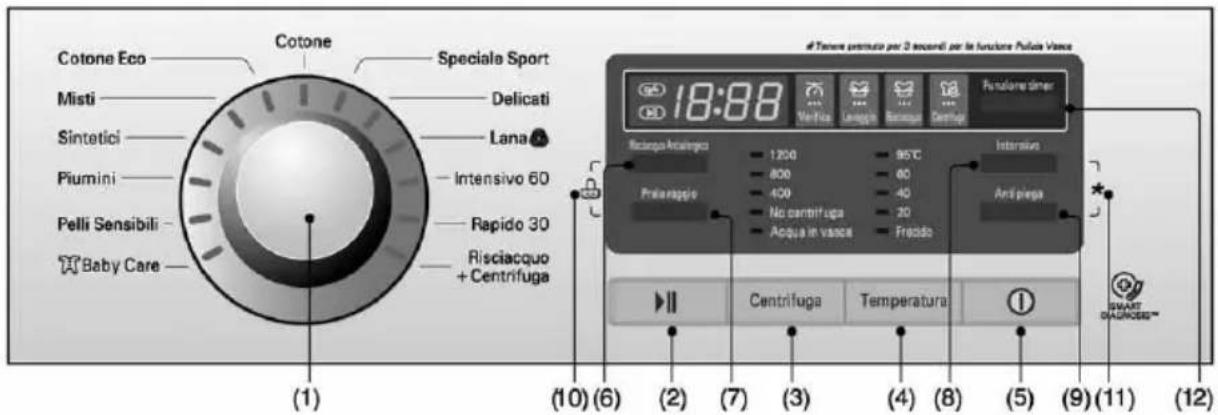

Cotone Eco Misti Sintetici Piumini Pelli Sensibili Baby Care (1) Cotone Speciale Sport Delicati Lana Intensivo 60 Rapido 30 Risciacquo + Centrifuga

Tenere per 2 scendi per la funzione Pulsia Vassc

18:88 Verifica Langghi Biscaggi Centripi Riscolone dimer Riscappa Antingono 1200 800 400 No centrifuga Acqua in vassa 95°C 60 40 20 Freddo Intensive Preferappie Anti prepa Centrifuga Temperatura CENTRIFICA SMART DIAGNOCER™

(1) Manopola : Programma

(2) Pulsante : Avvio/Pausa

(3) Pulsante : Centrifuga

(4) Pulsante : Temperature

(5) Pulsante : Accensione

(6) Pulsante : Risciacquo autiallergico

(7) Pulsante : Prelavaggio

(8) Pulsante : Intensivo

(9) Pulsante : Anti piega

(10) Sicurezza bambini

(11) Pulizia della vasca

(12) Pulsante : Funzione timer

Accensione

1. Accensione

• Premere il pulsante di Accensione per accendere/spegnere la macchina.
• Questo pulsante può essere usato anche per annullare la Funzione timer.

2. Programma iniziale

• Premendo il pulsante di accensione, la macchina si predispone per il programma Cotone. Le altre condizioni iniziali sono le seguenti.
• Se si vuole proseguire nel ciclo di lavaggio senza selezionare il programma, premere il pulsante di Avvio/Pausa.
  ■ Programma iniziale
  • [F1296/B8ND(P)(A)(1\~9)]

- Programma Cotone / Lavaggio principale / Risciacquo normale / 1200 giri/min. / 60°C

• [F1096/B8ND(P)(A)(1\~9)]

- Programma Cotone / Lavaggio principale / Risciacquo normale / 1000 giri/min. / 60°C

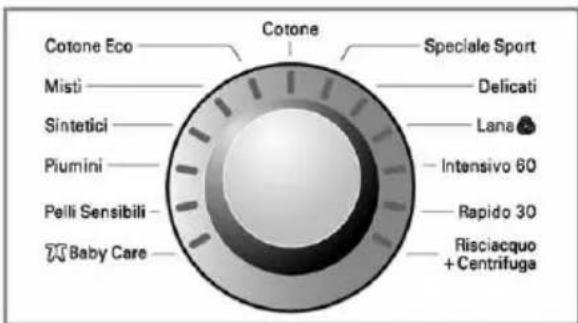

Programma

Cotone Eco Misti Sintetici Piumini Pelli Sensibili Baby Care Cotone Speciale Sport Delicati Lana Intensivo 60 Rapido 30 Risciacquo + Centrifuga

• È possibile selezionare 13 diversi programmi a seconda del tipo di biancheria:
• La segnalazione luminosa si accenderà ad indicare il programma selezionato.
• Premendo il pulsante di Avvio/Pausa si seleziona automaticamente il programma Cotone.
• Ruotando la manopola di programma, i programmi vengono selezionati nella sequenza: "Cotone - Speciale Sport - Delicati - Lana ♣ - Intensivo 60 - Rapido 30 - Risciacquo + Centrifuga - Baby Care - Pelli Sensibili - piumini - Sintetici - Misti - Cotone Eco."

Per il tipo di lavaggio relativo a ciascun programma vedere a pagina 14.

ome usare la lavatrice

Avvio/Pausa

1. Avvio

- Il pulsante Avvio/Pausa serve per avviare il ciclo di lavaggio o mettere in pausa i cicli.

2. Pausa

• Se occorre interrompere temporaneamente un ciclo di lavaggio, premere il pulsante Avvio/Pausa.
• Quando posta nello stato di Pausa, la lavatrice si spegne automaticamente dopo 4 minuti.
  • NB. Lo sportello non si apre fino a che non sono trascorsi da 1 a 2 minuti dal momento in cui lo stato Pausa è stato selezionato, o dalla fine del ciclo di lavaggio.

Rilevazione

18:88 Verifica Lavegg Baccioque Cerithega

• Quando il display mostra "Rilevazione", il motore ruota lentamente e rileva la quantità di capi caricati nel cestello. Il procedimento richiede qualche secondo.
• Disponibile Cotone, Cotone Eco, Sintetici, Misti, Baby Care, Pelli Sensibili.

Blocco Sportello

• Quando lo sportello della lavatrice è bloccato la spia relativa è accesa.
• Lo sportello può essere sbloccato arrestando il ciclo della lavatrice (premendo il pulsante Avvio/Pausa)
• Lo sportello può essere aperto dopo qualche minuto.

Opzione

Rediscopus Antialergio Intensivo Prelavaggio Anti piaga

- Premendo il tasto Opzione, si possono selezionare tutte le funzionalità opzionali.

1. Risciacquo Autiallergico

• Per una maggiore efficacia e igiene nella fase di risciacquo puoi scegliere l'opzione Risciacquo autiallergico.
• Puoi selezionarla con tutti programmi ad eccezione di Speciale Sport, Delicati, Lana, Intensivo 60, Rapido 30, piumini.

2. Prelavaggio

• Se la biancheria è molto sporca, è efficace il ciclo di "Prelavaggio".
• Il prelavaggio e' utilizzabile con i programmi Cotone, Cotone Eco, Sintetici, Misti, ☑Baby Care, Pelli Sensibili.

3. Intensivo

• Se la biancheria è molto sporca utilizzare l'opzione "Intensivo"
• Selezionando l'opzione Intensivo, il tempo di lavaggio può prolungarsi in misura variabile a seconda del programma selezionato.

4. Anti piega

- Se si desidera prevenire la formazione di pieghe, selezionare l'opzione antipiega attraverso il pulsante "Opzione" insieme alla centrifuga.

La spia si accende in corrispondenza della funzione selezionata.

ome usare la lavatrice

Sicurezza bambini

È possibile usare questa funzione se si desidera bloccare tutti i pulsanti per impedire l'utilizzo della macchina da parte dei bambini o delle persone inferme.

- La sicurezza bambini può essere impostata premendo contemporaneamente i pulsanti di Risciacquo Antiallergico di Prelavaggio per circa 3 secondi.

Rosciscus Antialergio Prelaveggio 18:00

- Per disattivare la sicurezza bambini premere di nuovo contemporaneamente i pulsanti di Risciacquo Antiallergico di Prelavaggio per circa 3 secondi.

Risierque Antalergico Prelavaggio 18:88

- Se si desidera cambiare il programma con la Sicurezza bambini inserita:

1. Premere temporaneamente i pulsanti di Risciacquo Antiallergico di Prelavaggio per circa 3 secondi.
2. Premere il pulsante di Avvio/Pausa.
3. Cambiare il programma desiderato e premere il pulsante di Avvio/Pausa.

- Il blocco di sicurezza per i bambini può essere impostato in qualsiasi momento e può essere disattivato solo tramite il procedimento di annullamento del blocco di sicurezza per bambini. Lo spegnimento dell'apparato o errori operativi non influiscono sul blocco di sicurezza per bambini.

Pulizia della vasca

Selezionare Pulizia Vasca premendo contemporaneamente i pulsanti Intensivo e Anti piega Una volta selezionato Pulizia Vasca, sul display apparirà "tCL" e tutti i bottoni risulteranno non operativi.

Pulizia Vasca è un ciclo speciale che permette di pulire l'interno della lavatrice e che utilizza una maggiore quantità d'acqua ad una velocità di rotazione più alta. Un utilizzo regolare di tale ciclo aiuta a mantenere la vostra lavatrice in perfette condizioni.

Come utilizzare il ciclo Pulizia Vasca:

1. Rimuovere i capi dalla lavatrice e chiudere lo sportello.
2. Aprire il cassetto dosatore e aggiungere l'anticalcare nello scomparto principale.

NOTA: Non aggiungere detersivo nello scomparto, onde evitare il formarsi eccessivo di schiuma e perdite d'acqua.

1. Chiudere il cassetto dosatore.
2. Premere prima ON e quindi i pulsanti Intensivo e Anti piega contemporaneamente per circa 3 secondi. Il display visualizzerà "ECL".
3. Premere il pulsante Avvio/Pausa per avviare.
4. A ciclo completato, lasciare lo sportello aperto in modo da velocizzare l'asciugatura delle guarnizioni e del vetro.

Attenzione: In presenza di bambini piccoli, fare attenzione a non lasciare lo sportello aperto troppo a lungo.

ome usare la lavatrice

Centrifuga

- 1200 - 800 - 400 - No centrifuga - Acqua in vasca Centrifuga

[F1296/B8ND(P)(A)(1-9)]

- 1000 - 800 - 400 - No centrifuga - Acqua in vasca Centrifuga

[F1096/B8ND(P)(A)(1-9)]

1. Selezione della centrifuga

- In base al programma sono disponibili le seguenti velocità di centrifugazione (giri/min.):

[F1296/B8ND(P)(A)(1\~9)]

- Cotone, Intensivo 60, Rapido 30, Misti, Risciacquo+ Centrifuga, Cotone Eco, Pelli Sensibili

Acqua in vasca - No centrifuga - 400 - 800 - 1200

- Speciale Sport, Delicati, Lana ♣, Baby Care, piumini, Sintetici

Acqua in vasca - No centrifuga - 400 - 800

[F1096/B8ND(P)(A)(1\~9)]

- Cotone, Intensivo 60, Rapido 30, Misti, Risciacquo+ Centrifuga, Cotone Eco, Pelli Sensibili

Acqua in vasca - No centrifuga - 400 - 800 - 1000

- Speciale Sport, Delicati, Lana 📄, Baby Care, piumini, Sintetici

Acqua in vasca - No centrifuga - 400 - 800

- Premendo il pulsante Centrifuga, è possibile scegliere la velocità di centrifugazione.

2. No centrifuga

- Se si sceglie di non centrifugare selezionando "No centrifuga", la lavatrice si ferma dopo lo scarico dell'acqua.

3. Acqua in vasca

• Se si desidera lasciare i capi nella macchina senza centrifugarli dopo il risciacquo onde evitare che si stropiccino, è possibile selezionare la funzione di pausa risciacquo premendo il pulsante Centrifuga.
• Per procedere allo scarico oppure alla centrifuga una volta completata la funzione ammollo, utilizzare la manopola programma per selezionare lo scarico oppure il pulsante centrifuga per selezionare la centrifuga.

La spia si accende quando la funzione è selezionata.

ome usare la lavatrice

Temperatura dell'acqua

- 95°C - 60 - 40 - 20 - Freddo Temperatura

- Ruotando il commutatore di programmazione, si può selezionare la temperatura dell'acqua.

- Freddo - 20^ C / 40^ C / 60^ C / 95^ C

- La temperatura dell'acqua può essere selezionata come segue in base al programma.

La spia della temperatura selezionata si accende.

Per maggiori informazioni, vedere a pagina 14.

Funzione timer

18:00 Funzione timer 16:00 Funzione timer

Preparazione del lavaggio prima di avviare la funzione timer.

- Aprire il rubinetto dell'acqua. - Caricare la biancheria e chiudere lo sportello. - Mettere il detersivo e l'ammorbidente nella vaschetta.

- Come impostare la Funzione timer - Premere il pulsante di Accensione. - Selezionare il programma desiderato con la manopola Programma. - Premere il pulsante Funzione timer e impostare il tempo desiderato. - Premere il pulsante Avvio/Pausa. (":" lampeggia).

- Premendo il pulsante Funzione timer viene visualizzato "3:00". Il tempo di ritardo massimo impostabile è 19:00 ore, il tempo minimo 3:00 ore.

- Ad ogni pressione del pulsante il tempo di ritardo aumenta di un'ora.

- Per annullare l'impostazione del timer, premere il pulsante di Accensione.

- La Funzione timer serve per impostare il "tempo previsto" dal momento presente fino al completamento del ciclo di lavaggio o del procedimento selezionato. (Lavaggio, Risciacquo, Centrifuga)

- Il tempo di ritardo e il tempo di lavaggio effettivo possono variare in funzione dell'alimentazione e della temperatura dell'acqua.

ome usare la lavatrice

Display

18:88 Verifica Lungee Hacuogou Camphup

1. Display funzioni speciali

• Quando viene selezionata la sicurezza bambini, viene visualizzata la scritta "CL".
• Quando viene selezionato il lavaggio temporizzato (Funzione timer), viene visualizzato il tempo rimanente per terminare il programma selezionato.

2. Display di autodiagnostica

- Quando la lavatrice ha un problema, viene visualizzato il tipo di problema:

"PE": Errore di rilevamento pressione acqua
"FE": Problema di acqua in eccesso
" dE " : Sportello non chiuso
"CE": Motore sovraccarico
"LE": Motore sovraccarico
"1 E": Problema di alimentazione acqua
"OE": Problema di scarico
"UE": Problema di bilanciamento
"E": Problema di temperatura acqua
"PF": Si è verificata un'interruzione nell'alimentazione elettrica.

Se vengono visualizzate queste lettere vedere a pagina 26 Ricerca guasti e seguire le guida.

3. Fine del lavaggio

- Quando il ciclo di lavaggio è completo, sul "Display multifunzione" viene visualizzata la scritta "End".

4. Tempo residuo

• Durante il ciclo di lavaggio viene visualizzato il tempo di lavaggio residuo.
• Programmi raccomandati dal costruttore:

	[F10/1296/B8ND(P)(A)(1~9)]
Cotone	172'
Cotone Eco	137'
Misti	81'
Sintetici	125'
Piumini	101'
Pelli Sensibili	163'
Baby Care	147'
Speciale Sport	54'
Delicati	47'
Lana	35'
Intensivo 60	60'
Rapido 30	30'
Risciacquo+Centrifuga	18'

• Il tempo di lavaggio può variare a seconda della quantità di biancheria, della pressione e della temperatura dell'acqua e di altre condizioni di lavaggio.
• Se viene rilevato uno sbilanciamento o se entra in funzione il programma di eliminazione della schiuma, il tempo di lavaggio può essere più lungo (al massimo 45 minuti in più).

anutenzione

* Prima di pulire l'interno della lavatrice, scollegare il cavo di alimentazione al fine di prevenire possibili rischi di scosse elettriche.
* Quando ci si libera dell'elettrodomestico, tagliare il cavo dell'alimentazione di rete, e distruggere la spina Disabilitare il blocco sportello per evitare che qualche bambino possa rimanere intrappolato all'interno.

■ Filtro di alimentazione acqua

• Il messaggio di errore " I E " lampeggia sul pannello di controllo se l'acqua non entra nella vaschetta del detersivo.
• Se l'acqua utilizzata è molto dura o contiene tracce di depositi di calcare, il filtro di alimentazione dell'acqua può intasarsi.

Pertanto è opportuno pulirlo di tanto in tanto.

Illustration of a faucet with a curved arrow indicating rotation or movement (no text or symbols)

1. Chiudere il rubinetto dell'acqua.

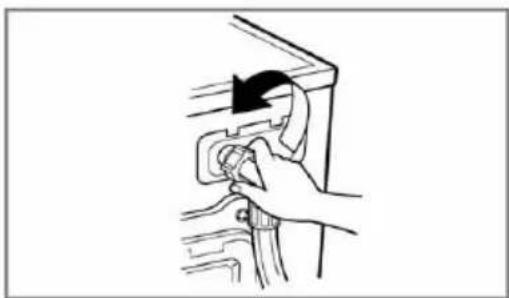

Line drawing of a person using a tool to adjust or install a component (no text or symbols present)

1. Svitare il tubo di alimentazione dell'acqua.

Illustration showing a hand inserting a plug into a device while another hand holds a small object (no text or symbols present)

1. Pulire il filtro con una spazzola con setole dure.

Line drawing of a hand inserting a plug into a refrigerator (no text or symbols)

1. Stringere il tubo di alimentazione.

anutenzione

■ Filtro della pompa di scarico

* Il filtro di scarico raccoglie i filamenti e i corpuscoli rimasti nella biancheria. Verificare periodicamente la pulizia del filtro per assicurare il regolare funzionamento della lavatrice.

* Fare raffreddare l'acqua prima di pulire la pompa di scarico, effettuare svuotamenti di emergenza o aprire lo sportello in situazioni di emergenza.

ATTENZIONE

Prima scaricare il filtro attraverso il tubo di scarico, quindi aprirlo per rimuovere gli eventuali corpuscoli rimasti nel filtro stesso. Fare attenzione se si compie questa operazione quando l'acqua è calda.

Diagram showing a hand holding a folded paper or sheet with an arrow indicating rotation (no text or symbols present)

Illustration of a hand cleaning a circular object with arrows indicating motion (no text or symbols)

Diagram illustrating a mechanical device with a magnified view of internal components, showing a curved arrow and circular detail.

Line drawing of a hand using a tool to clean or adjust a circular component (no text or symbols)

Hand pressing down on a rectangular object with directional arrows, no text or symbols present

1. Aprire lo sportellino in basso. Far spurgare il tappo per estrarre il tubo.

2. Rimuovere il tappo di scarico. Quindi aprire il filtro ruotando verso sinistra.

3. Rimuovere ogni oggetto estraneo dal filtro della pompa.

4. Dopo la pulitura, ruotare il filtro della pompa e inserire il tappo di scarico.

5. Chiudere lo sportellino in basso.

anutenzione

■ Vaschetta di dosaggio

* Dopo qualche lavaggio i detersivi e gli ammorbidenti iniziano a lasciare dei depositi nella vaschetta.

• Questi depositi devono essere rimossi periodicamente con un getto d'acqua corrente.
• Se necessario la vaschetta può essere tolta dalla macchina premendola verso il basso e sfilandola.
• Per facilitare la pulizia, la parte superiore dello scomparto dell'ammorbidente può essere rimossa.

Diagram illustrating three steps of a water filtration device: press, liquid level, and collection.

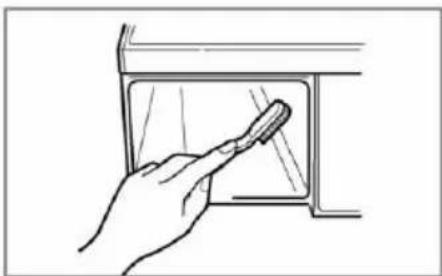

■ Vano della vaschetta

* Il detersivo può accumularsi anche all'interno del vano della vaschetta, che deve essere pulito di tanto in tanto con uno spazzolino usato.
- Una volta terminata la pulizia, rimettere a posto la vaschetta ed eseguire un ciclo di risciacquo senza biancheria.

Line drawing of a hand using a tool to clean or store items inside a cabinet (no text or symbols)

■ Il cestello della lavatrice

• Se vivete in un' area con acqua dura, il calcare si può formare continuamente in posti dove non può essere visto né facilmente rimosso.
• Il continuo crearsi di incrostazioni può intasare i meccanismi e, se non si tiene sotto controllo, può rendere necessaria la sostituzione delle parti.
• Nonostante il cestello sia fatto di acciaio inossidabile, macchioline di ruggine possono essere causate da piccoli oggetti in metallo come graffette o spille, che sono state lasciate nel cestello.
• Il cestello della lavatrice deve essere pulito periodicamente. Se usate agenti disincrostanti, tinture o candeggianti, assicuratevi prima che siano compatibili per l'uso in lavatrice.

* Un disincrostante può contenere componenti che possono danneggiare le parti della vostra lavatrice.

* Rimuovete le macchine con un detergente per acciaio inossidabile.

* Non usate mai per pulire una paglietta.

anutenzione

■ Pulizia della lavatrice

1. Esterno

Una corretta manutenzione della lavatrice può allungarne notevolmente la vita.

L'esterno della macchina può essere pulito con acqua tiepida e un normale detergente per uso domestico neutro e non abrasivo.

Rimuovere immediatamente le eventuali sostanze versate sulla macchina. Pulire con uno straccio umido.

Fare attenzione a non scalfire la superficie con oggetti appuntiti.

* IMPORTANTE: Non utilizzare alcol denaturato, diluenti o prodotti similari.

2. Interno

Asciugare attorno all'apertura dello sportello, la guarnizione flessibile e il vetro dello sportello. Queste aree devono rimanere sempre pulite al fine di assicurare la tenuta dell'acqua.

Fare eseguire un ciclo completo alla macchina utilizzando acqua calda.

Ripetere il procedimento se necessario.

Per togliere i depositi di calcare utilizzare solo detergenti etichettati come utilizzabili per lavatrici.

■ Istruzioni per l'inverno

Se la lavatrice viene collocata in un ambiente dove la temperatura può scendere sotto zero, seguire queste istruzioni onde prevenire possibili danni alla macchina:

1. Chiudere il rubinetto di alimentazione dell'acqua.

2. Scollegare i tubi dall'alimentazione idrica e scaricare l'acqua dai tubi.

3. Inserire il cavo di alimentazione elettrica in una presa dotata di messa a terra.

4. Aggiungere nel cestello vuoto circa 3,8 litri (1 gallone) di antigelo atossico di tipo RV (utilizzato per camper e caravan). Chiudere lo sportello.

5. Impostare il ciclo di centrifugazione e far centrifugare per circa 1 minuto in modo da scaricare tutta l'acqua. Non tutti gli antigelo di tipo RV vengono espulsi.

6. Scollegare il cavo di alimentazione elettrica, asciugare l'esterno del cestello e chiudere lo sportello.

7. Togliere la vaschetta di dosaggio. Scaricare l'acqua contenuta negli scomparti della vaschetta e asciugare gli scomparti. Inserire nuovamente la vaschetta.

8. Conservare la lavatrice in posizione orizzontale.

9. Per rimuovere l'antigelo dalla lavatrice al termine del periodo di non utilizzo, eseguire un intero ciclo di lavaggio con detersivo. Non aggiungere capi da lavare.

icerca guasti

* Questa lavatrice è dotata di funzioni automatiche di sicurezza che rilevano e diagnosticano i guasti non appena questi si verificano, reagendo di conseguenza. Se la macchina non funziona correttamente o non funziona affatto, controllare i seguenti punti prima di rivolgersi al Servizio Assistenza.

Sintomo	Possibile causa	Soluzione
Rumore metallico	Corpi estranei come monete o forcine presenti nel cestello o nella pompa.	Fermare la lavatrice e controllare il cestello e il filtro di scarico.Se il rumore persiste al riavvio della macchina, chiamare il proprio centro assistenza.
Rumore sordo	Questo rumore può essere prodotto da carichi di lavaggio pesanti. Di solito è normale.	Se il rumore persiste, significa che probabilmente la lavatrice è sbilanciata.Fermarla e ridistribuire il carico di lavaggio.
Vibrazioni	Sono state rimosse tutte le viti di trasporto e gli imballaggi?I piedi sono appoggiati correttamente al pavimento?	Se non sono state tolte durante l'installazione, vedere rimozione delle viti di trasporto nel paragrafo installazione.Il carico di lavaggio non è distribuito uniformemente nel cestello. Fermare la lavatrice e ridistribuire il carico.
Perdite d'acqua	Il raccordo del tubo di riempimento è allentato al rubinetto o alla macchina.tubi di scarico dell'abitazione sono intasati.Formazione eccessiva di schiuma	Controllare e stringere i raccordi del tubo.Liberare il tubo di scarico. Se necessario chiamare un idraulico.Detersivo in eccesso o inadatto? la formazione di schiuma può causare perdite d'acqua.
L'acqua non entra nella lavatrice o entra lentamente	Alimentazione idrica non adeguata.Rubinetto di alimentazione non aperto completamente.Tubo di alimentazione dell'acqua piegato.Filtro o tubo di alimentazione intasato.	Provare con un altro rubinetto.Aprire completamente il rubinetto.Raddrizzare il tubo.Controllare il filtro del tubo di alimentazione.
L'acqua nella lavatrice non si scarica o si scarica lentamente	Il tubo di scarico è piegato o intasato.Il filtro di scarico è intasato.	Pulire e raddrizzare il tubo di scarico.Pulire il filtro di scarico.

icerca guasti

Sintomo	Possibile causa	Soluzione
La lavatrice non si avvia.Il cestello non gira.	Il cavo di alimentazione elettrica non è collegato o è collegato male.Fusibile dell'abitazione bruciato, interruttore di sicurezza scattato o interruzione della corrente elettrica.Rubinetto di alimentazione acqua chiuso.Controllare che lo sportello sia ben chiuso.	Assicurarsi che la spina sia inserita correttamente nella presa a muro.Ripristinare l'interruttore o sostituire il fusibile. Non aumentare la capacità del fusibile. Se il problema è un sovraccarico del circuito, rivolgersi a un elettricista.Aprire il rubinetto.Chiudere lo sportello e premere il pulsante di Avvio/Pausa. Una volta premuto questo pulsante, ci vuole qualche secondo prima che la lavatrice inizi a girare. Lo sportello deve essere chiuso.Aggiungere 1 o 2 capi simili per bilanciare il carico.Ridistribuire il carico per consentire una corretta centrifugazione.
Lo sportello non si apre		Una volta avviata la lavatrice, lo sportello non può essere aperto per motivi di sicurezza. Attendere uno o due minuti prima di aprire lo sportello per lasciare al meccanismo elettrico di chiusura il tempo di sbloccarsi.
Ciclo di lavaggio ritardato.		Il tempo di lavaggio può variare in base alla quantità di biancheria, pressione e temperatura dell'acqua ed altre condizioni d'uso.Se viene rilevato uno sbilanciamento o se entra in funzione il programma di eliminazione della schiuma, il tempo di lavaggio si allunga.
Fuoriuscita di ammorbidente.	Troppo ammorbidente può causare fuoriuscita d'acqua.	Seguire le istruzioni per l'utilizzo dell'ammorbidente per assicurarsi di usare la giusta quantità. Non superare il limite massimo di riempimento.
Gli ammorbidenti sono stati inseriti troppo presto.		Chiudere lentamente il cassetto dosatore. Non aprire il cassette durante il ciclo di lavaggio.

icerca guasti

Sintomo	Possibile causa	Soluzione
	Alimentazione idrica non adeguata.Rubinetto di alimentazione non aperto completamente.Tubo di alimentazione dell'acqua piegato.Filtro o tubo di alimentazione intasato.	Provare con un altro rubinetto.Aprire completamente il rubinetto.Raddrizzare il tubo.Controllare il filtro del tubo di alimentazione.
	Il tubo di scarico è piegato o intasato.Il filtro di scarico è intasato.	Pulire e raddrizzare il tubo di scarico.Pulire il filtro di scarico.
	Il carico è troppo ridotto.Il carico è sbilanciato.La macchina ha un sistema di rilevazione e correzione degli sbilanciamenti. Se si caricano singoli capi pesanti, ad es.accappatoi ecc., il sistema può interrompere la rotazione o anche tutto il ciclo di lavaggio,se lo sbilanciamento rimane troppo elevatodopo diversi avviamenti.Se alla fine del ciclo la biancheria è ancora molto umida, aggiungere alcuni capi piccoli per bilanciare il carico e ripetere lacentrifugazione.	Aggiungere 1 o 2 capi simili per bilanciare il carico.Ridistribuire il carico per consentire una corretta centrifugazione.
	• Lo sportello è aperto?	Chiudere lo sportello.* Se la scritta "dE" non scompare,rivolgersi all'Assistenza.
		Staccare il cavo di alimentazione e chiamare l'Assistenza.
	Se vi è un riempimento eccessivo d'acqua a causa di un difetto della valvola di alimentazione, viene visualizzata la scritta"F E".	Chiudere il rubinetto dell'acqua.Staccare il cavo di alimentazione elettrica.Chiamare l'Assistenza.
	La scritta "PE" viene visualizzata in caso di avaria del sensore del livello dell'acqua.
	Sovraccarico del motore.
	Sovraccarico del motore.
	Si è verificata un'interruzione nell'alimentazione elettrica.	Far ripartire il programma.

icerca guasti

■ Utilizzo di SmartDiagnosis™

- Utilizza questa funzione solo se ti è stato comunicato dal call center.

La trasmissione assomiglia a quella di un fax pertanto viene utilizzata solo al call center

- SmartDiagnosis™ non può essere attivato se la lavatrice non si accende. In questo caso la riparazione del guasto deve essere effettuata senza SmartDiagnosis™.

Se riscontri problemi con la tua lavatrice contatta l'assistenza clienti.

Segui le istruzioni dell'agente del call center ed esegui i seguenti passaggi:

Diagram showing a hand pressing a button on a device panel with control buttons and a star symbol indicating rotation or adjustment.

1. Premi il pulsante di accensione per avviare la lavatrice. Non premere altri pulsanti e non ruotare la manopola di selezione ciclo.

Diagram showing a hand inserting a device into a screen, with control panel and display interface visible

1. Quando richiesto dal call center posiziona il microfono del telefono molto vicino al pulsante di accensione.

Diagram showing a mobile phone with a plus symbol and a circular icon, alongside a numbered label '①' in a box.

Max. 10 mm

1. Premi e tieni premuto per 3 secondi il pulsante "Temperatura", mentre tieni il microfono vicino all'icona o al pulsante di accensione.

2. Tieni il telefono in quella posizione fino a quando è terminata la trasmissione del suono. Quest'operazione durerà circa 17 secondi. Il display visualizzerà il tempo residuo.

3. Per un risultato ottimale non muovere il telefono mentre viene trasmesso il suono

4. Se l'agente del call center non riesce a registrare I dati in modo accurato, ti può essere richiesto di provare nuovamente.

5. Se premi il pulsante di accensione durante la trasmissione lo SmartDiagnosis™ viene disattivato.

6. Terminato il countdown e la trasmissione del suono, continua la conversazione con l'agente del call center, che sarà in grado di assisterti utilizzando le informazioni trasmesse.

T

ermini di garanzia

Smaltimento delle apparecchiature obsolete

Symbol of a trash bin crossed with two crossed lines, no text or numbers present

1. Quando su un prodotto è riportato il simbolo di un bidone della spazzatura barrato da una croce significa che il prodotto è coperto dalla direttiva europea 2002/96/EC.
2. Tutti i prodotti elettrici ed elettronici dovrebbero essere smaltiti separatamente rispetto alla raccolta differenziata municipale, mediante impianti di raccolta specifici designati dal governo o dalle autorità locali.
3. Il corretto smaltimento delle apparecchiature obsolete contribuisce a prevenire possibili conseguenze negative sulla salute umana e sull'ambiente.
4. Per informazioni più dettagliate sullo smaltimento delle apparecchiature obsolete, contattare il comune, il servizio di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Esclusioni dalla garanzia:

• Il nostro servizio a domicilio ti insegnerà come utilizzare il prodotto.
• Se il prodotto è alimentato con un voltaggio diverso da quello indicato sulla placchetta dei dati tecnici.
• Se il guasto è causato da incidenti, negligenza, uso improprio o eventi imprevedibili.
• Se il guasto è causato da fattori diversi dal normale uso domestico fatto secondo le istruzioni del manuale del proprietario.
• Utilizzo delle istruzioni fornite per l'uso del prodotto o il cambiamento della regolazione del prodotto.
• Se il guasto è causato da animali nocivi, per esempio, ratti o scarafaggi ecc.
• Rumori o vibrazioni che sono da considerarsi normali come per esempio il rumore dello scarico dell'acqua, il rumore della ventola o i segnali acustici di riscaldamento.
• Correggendo l'installazione, per esempio, livellamento del prodotto, aggiustamento dell'umidità.
• La normale manutenzione come raccomandata dal manuale d'uso.
• Rimozione di oggetti o sostanze estranee dall'apparecchio compresa la pompa e il filtro del manicotto d'entrata, ad esempio sabbia, unghie, bottoni e oggetti metallici in genere.
• Sostituzione dei fusibili o correzione dei cavi elettrici o delle tubazioni di casa.
  • Correzioni di riparazioni non autorizzate.
• Incidenti o danni conseguenti alla proprietà privati causati da possibili difetti di questo apparecchio.
• La garanzia non è valida nel caso questo prodotto venga utilizzato per scopi commerciali. (per esempio per attività commerciale di vendita, luoghi pubblici come bagni, hotel, palestre, locande).

LG

Life's Good
