Mærke	Panasonic
Model	CU-CE12LKE (Udendørsenhed)
Indendørsenhedens model	CS-CE12LKE
Produkttype	Split-system klimaanlæg
Kølekapacitet	12.000 BTU/h (ca.)
Varmekapacitet	12.000 BTU/h (ca.)
Strømforsyning	230V, 50Hz
Kølemiddel	Ikke specificeret (sandsynligvis R410A eller R32)
Driftstilstande	Auto, Køl, Varme, Tør, Blæser
Ventilatorhastigheder	5 muligheder (inkl. Auto)
Temperaturområde	16°C til 30°C (Køl/Varme)
Luftretningskontrol	Vertikale (motoriserede) og horisontale (manuelle) lameller
Luftvipning	Automatisk op/ned vipning i Køl/Tør tilstand
Timer	TIL/FRA timer (daglig gentagelig), op til 24 timer
Fjernbetjening	LCD-skærm, trådløs, 8m rækkevidde
Filtertype	Vaskbart luftfilter (rengør hver 2. uge)
Sikkerhedsfunktioner	Fejlstrømsafbryder (ELCB) anbefales, automatisk genstart efter strømafbrydelse (begrænset)
Selvdiagnose	Fejlkodevisning via fjernbetjening
Driftstemperatur (Køling)	Indendørs: 16-32°C DB / Udendørs: 16-43°C DB
Driftstemperatur (Opvarmning)	Indendørs: 16-30°C DB / Udendørs: -15 til 24°C DB

Ofte stillede spørgsmål - CU-CE12LKE PANASONIC

Hvor ofte skal jeg rengøre luftfiltrene?

Luftfiltrene skal rengøres hver anden uge. Vask forsigtigt med vand, tør i skygge, og udskift hvis beskadiget.

Hvad betyder TIMER-indikatoren, når den forbliver tændt?

At TIMER-indikatoren er tændt betyder, at en timer (TIL eller FRA) er indstillet og vil gentage dagligt på samme tid, medmindre den annulleres.

Hvordan kan jeg hente en fejlkode?

Tryk og hold SET CHECK-knappen på fjernbetjeningen i 5 sekunder, indtil der lyder et bip, brug derefter TEMP-knapperne til at gennemgå koder. Noter koden og kontakt en autoriseret forhandler.

Hvad er den anbefalede temperaturindstilling for energibesparelse?

For Køl-tilstand, indstil mellem 26°C og 28°C. For Varme-tilstand, indstil mellem 20°C og 24°C.

Hvorfor udsender indendørsenheden tåge?

Tåge skyldes kondensering under køleprocessen. Dette er normalt og ikke en fejl.

Kan jeg bruge genopladelige batterier i fjernbetjeningen?

Nej, brug ikke genopladelige (Ni-Cd) batterier. Brug kun alkaliske AAA- eller R03-batterier for at undgå skader.

Hvordan rengør jeg frontpanelet?

Fjern frontpanelet ved at løfte og trække det. Vask forsigtigt med mild sæbe (pH7) eller neutralt rengøringsmiddel, tør derefter grundigt. Brug ikke benzen, fortynder eller varmere vand end 40°C.

Hvad skal jeg gøre, hvis enheden ikke reagerer på fjernbetjeningen?

Kontroller, at modtageren ikke er blokeret, udskift svage batterier, og sørg for, at ingen lysstofrør forstyrrer. Virker det stadig ikke, brug AUTO OFF/ON-knappen på indendørsenheden.

Hvorfor udsender udendørsenheden vand eller damp?

Dette er kondensering eller fordampning, der forekommer på rørene under normal drift. Det er ikke en fejl.

Hvad er den maksimale afstand for fjernbetjeningens funktion?

Fjernbetjeningen fungerer op til 8 meter fra indendørsenheden.

BRUGSANVISNING CU-CE12LKE PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

QUICK GUIDE

SNABBGUIDE

HURTIGGUIDE

PIKAOPAS

KVIKVEJLEDNING

CE

Dette symbolet angir en handling som er FORBUDT.

Dette symbolet angir at en handling er PÅBUDT.

ADVARSEL

INNEND∅RS- OG UTEND∅RSENHET

- Å slå enheten PÅ eller AV på et bestemt tidspunkt.

Velg ON eller OFF tidsur

Still inn tiden Bekreft

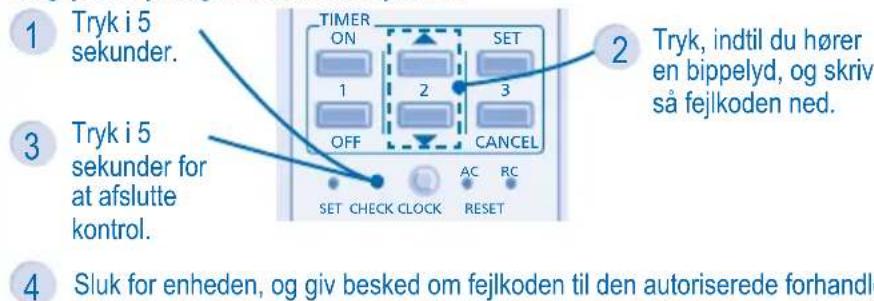

- Brukes när fjernkontrollen er forlagt eller ikke fungerer.

Trykkes ned til du hører et pip. Deretter skriver du ned feilkoden.

Merknad:

- For enkelte feil kan du restarte enheten med begrenset drift med 4 pipelyder under drift starter.

Tak for dit valg af Panasonic Air Conditioner

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER

26\~27

FJERNBETJENING

28\~29

INDEND∅RS ENHED

30

FEJLFINDING

31

OPLYSNINGER

32\~35

KVIKVEJLEDNING

BAGOMSLAG

BEMÄRK

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

DRIFTSBETINGELSER

Brug dette airconditionanlæg inden for følgende temperaturområder

Temperatur (°C)		Indendørs
		*DBT	*WBT
K∅LING	Maks.	32	23
	Min. 16	11
OPVARMNING	Maks.	30	-
	Min. 16	-

Temperatur (°C)		Udendørs
		*DBT	*WBT
K∅LING	Maks.	43	26
	Min. 16	11
OPVARMNING	Maks.	24	18
	Min. -15	-16

BEMÆRK:

- Når udendørstemperaturen er uden for ovenstående temperaturinterval, falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden.

* DBT: Tørpæretemperatur
* WBT: Vådpæretemperatur

SIKKERHEDSFORSKRIFTER

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

ADVARSEL

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Dette symbol betegner en handling, der er OBLIGATORISK.

ADVARSEL

INDEND∅RS ENHED OG UDEND∅RS ENHED

	Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.
	Kontakt en autoriseret forhandler eller specialist, når enheden skal repareres, fl yttes eller installeres igen. Forkert installation og håndtering kan forårsage lækage, stød eller brand.
	Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.
	Undgå, at fi ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.
	Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.

FJERNBETJENING

Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

ADVARSEL
STR∅MFORSYNING
	Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikke-specifi ceret ledning for at forhindre overophedning og brand.
	Del ikke den samme stikkontakt med andet udstyr, så overophedning og brand undgås.
	Betjen ikke enheden med måde hænder, så stød undgås.
	Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
	Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.
	Dette udstyr skal jordforbindes, så stød eller brand undgås.
	Undgå stød ved afbrydelse af strømforsyningen, når:- Før rengøring eller servicering.- Forlænget ikke-anvendelse.- Unormal kraftig lynudledning.

	Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen. (Risiko for røg/brand/elektrisk stød)
Eksempler på noget unormalt/en fejl	ELCB udløses ofte.Der konstateres en lugt af brændt.Enheden støjer eller vibrerer unormalt.Der lækker vand fra den indendørs enhed.Netledningen eller -stikket bliver unormalt varmt.Ventilatorhastigheden kan ikke reguleres.Enheden holder omgående op med at køre, selvom den er tændt og klar til brug.Ventilatoren stopper ikke, selvom betjeningen stopper.
	Kontakt omgående din lokale forhandler for vedligeholdelse/reparation.

FORSIGTIG
INDEND∅RS ENHED OG UDEND∅RS ENHED
	Vask ikke den indendørs enhed med vand, benzen, fortynder eller skurepulver.
	Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer.
	Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.
	Sørg for ikke at udsætte dig for kold luft i længere perioder.
	Undgå at sidde eller træde på enheden, da du kan falde ned.
	Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.
	TÆND ikke den indendørs, når gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, før enheden betjenes.
	Du må ikke installere enheden i omgivelser, hvor der er fedtet og røget.
	Sørg for, at udtømningsrøret er tilsluttet korrekt. I modsatfald kan der opstå lækage.
	Sørg for regelmæssig ventilation af rummet.
	Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

FJERNBETJENING

	Undlad brug af genopladelige (Ni-Cd) batterier. Hvilket kan ødelægge fjernbetjeningen.
	Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
	Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at fjernbetjeningen fungerer, som den skal.

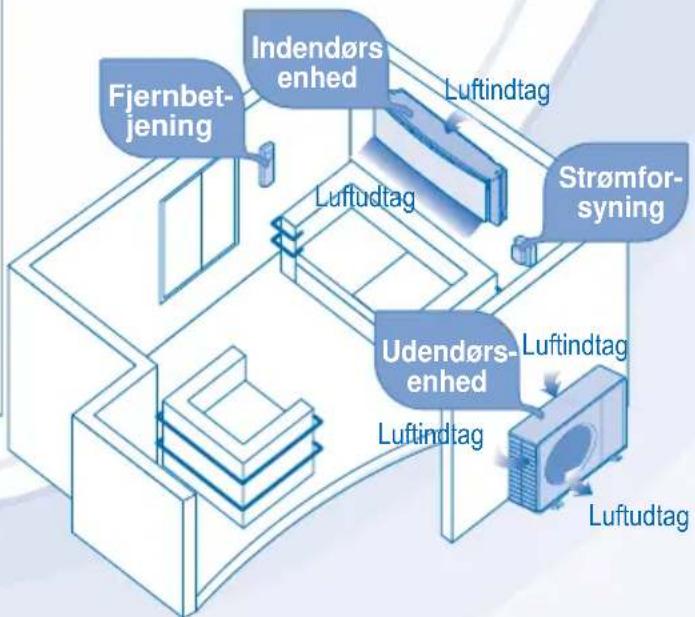


FJERNBETJENING

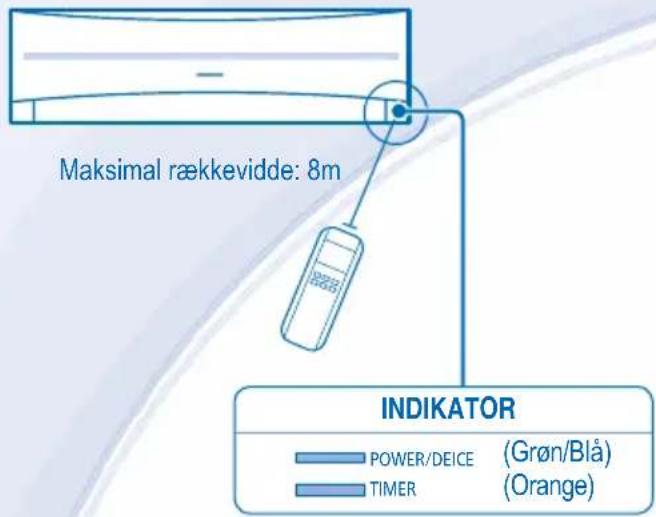

Maksimal rækkevidde: 8m INDIKATOR POWER/DEICE (Grøn/Blå) TIMER (Orange)

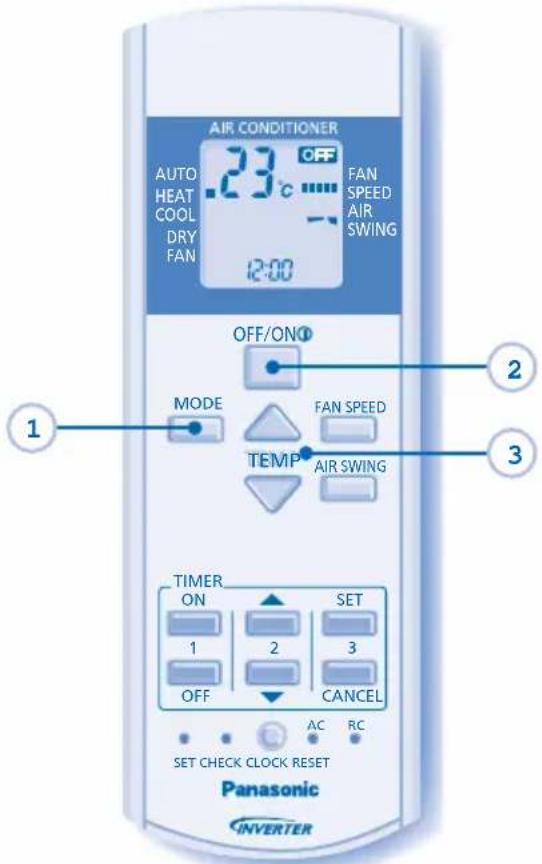

Tryk på knappen til fjernbetjeningen

1

SÅDAN TÄENDES OG SLUKKES ANLÆGGET

POWER/DEICE

- Læg mærke til, om fjernbetjeningen viser OFF i displayet for at undgå forkert start/stop af anlægget.

2

SÅDAN INDSTILLES TEMPERATUREN

• Områdevalg: 16°C \~ 30°C (Gælder ikke ved tilstanden FAN).
• Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse. OPVARMNINGSTILSTAND : 20°C \~ 24°C. AFK∅LINGSTILSTAND : 26°C \~ 28°C. T∅RRINGSTILSTAND : 1°C \~ 2°C lavere end rumtemperatur.

3

SÅDAN VÆLGES DRIFTSTILSTAND

OPVARMNINGSTILSTAND - Nyd den varme luft

• Det tager anlægget et stykke tid at varme op. Driftsindikatoren blinker i denne tilstand.
• Enheden afbryder muligvis varmluftforsyningen under afisning. Afisningsindikatoren ON er tænd imens.

AFK∅LINGSTILSTAND - Nyd den kølige luft

- Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget i køletilstand.

T∅RRINGSTILSTAND - Affugter omgivelserne

- Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

Tilstanden FAN - Luftcirkulation i rummet

AUTO-TILSTAND - Praktisk for dig

• Under driftstilstand blinker driftsindikatoren.
- Enheden vælger driftstilstand for hver 30 minut svarende til temperaturtilstanden, udendørs og indendørs temperatur.

4

SÅDAN VÆLGES BLÆSERHASTIGHED (5 VALGMULIGHEDER)

FAN SPEED

- I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

5

SÅDAN JUSTERES DET LODRETTE LUFTFLOW (5 VALGMULIGHEDER)

AIR SWING

• Sørg for at holde rummet ventileret.
- I tilstanden COOL/DRY, hvis AUTO er indstillet, svinger lamelgitteret automatisk op/ned.
- I tilstanden HEAT, hvis AUTO er valgt, er det vandrette lamelgitter fast ved en forudbestemt position.

6

Holdes nede i 5 sekunder for at dæmpe eller gendanne anlæggets indikatorlysstyrke.

7

Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F.

8

Gendanner fjernbetjeningens standardindstilling.

9

Bruges ikke i normal drift.

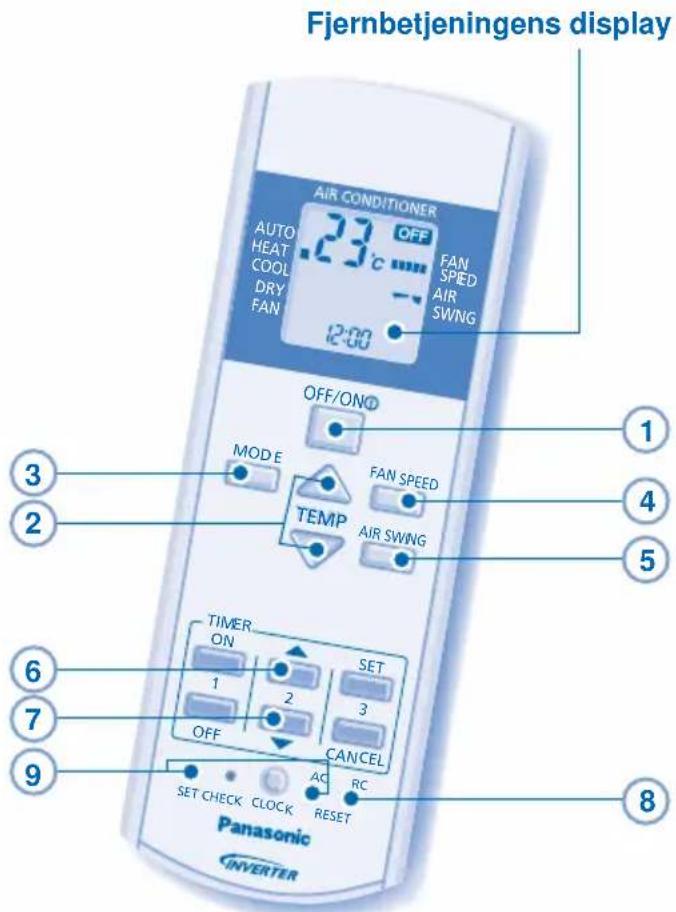

Fjernbetjeningens display AIR CONDITIONER AUTO HEAT COOL DRY FAN 23°C OFF 12:00 FAN SPIED AIR SWNG OFF/ON® MODE TEMP FAN SPEED AIR SWNG 1 2 3 4 5 6 7 9 TIMER ON 1 2 SET OFF CANCEL AC RC SET CHECK CLOCK RESET Panasonic INVERTER

SÅDAN INDSTILLES TIMEREN

- Sådan slås anlægget TIL og FRA på et forudbestemt tidspunkt.

Slå timer TIL eller FRA

Indstil et tidspunkt

Bekræft

• Annullering af TIL- eller FRA-timer foretages ved at trykke på ON eller OFF, og så trykke på CANCEL.
• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.
• Timerdrift er baseret på det via fjernbetjeningen indstillede ur og gentages dagligt, når den er indstillet. Yderligere oplysninger om indstilling af uret findes på bagsiden under Klargøring af fjernbetjening.
• Hvis timeren annulleres manuelt eller i tilfælde af strømsvigt, kan du genskabe den tidligere indstilling (når strømmen vender tilbage) ved at trykke på SET.

FORSIGTIG

• Afbryd strømmen, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.

RENG∅RINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40°C.

TIP!

- Til sikring af enhedens optimale ydelse skal der udføres vedligeholdelse med jævne mellemrum. En snavset enhed kan resultere i fejl, og du kan få fejlkoden "H99". Kontakt en autoriseret forhandler.

- Aftør anlægget forsigtigt med en blød, tør klud.

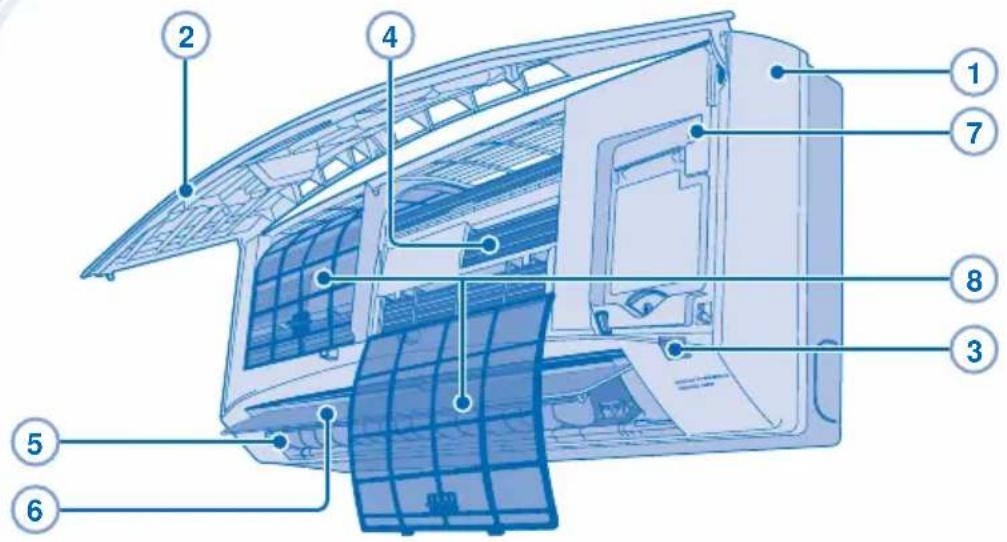

2 FRONTPANEL

Fjern frontpanel

• Løft og træk for at fjerne front panelet.
  • Vask det forsigtigt og aftør det.

Luk frontpanel

- Tryk på begge ender af front panelet for at lukke det helt.

3 FJERNBETJENINGSMODTAGER

4 ALUMINIUMSBLAD

5 LODRET LUFTSTRÖMNINGSSPJÆLD

- Kan indstilles manuelt.

6 VANDRET LUFTSTRÖMNINGSSPJÆLD

- Må ikke indstilles manuelt.

7 KNAPPEN AUTO OFF/ON (AUTO-TÄND/SLUK)

- Bruges, när fjernbetjeningen er forlagt eller ikke fungerer.

Handling Funktion
Tryk en gang. Autofunktion
Tryk, og hold nedtrykket, til du hører et bip, og slip så.	Køling
Tryk, og hold nedtrykket, til du hører et bip, og slip så.Tryk, og hold nedtrykket, til du hører to bip, og slip så.	Opvarmning
Tryk på knappen for at slukke.

8 LUFTFILTER

• Luftfi ltret skal rengøres hveranden uge.
• Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af filterets overflade.
• Tør fi ltrene grundigt i skygge, væk fra åben ild eller direkte sollys.
• Udskift fi Itret, hvis det er beskadiget.

FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

SYMPTOM	ÅRSAG
Der kommer tåge ud af indendørsenheden. ▶ Kondenseringsvirkning på grund af køleprocessen.
Lyden af strømmende vand kan høres under drift. ▶ Kølemiddelstrømning i anlægget.
Der er en mærkelig lugt i rummet. ▶ Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	▶ Dette medvirker til at fjerne de omgivende lugte.
Luftstrømmen fortsætter efter afsluttet drift.	▶ Udledning af restvarme fra indendørsenheden (maksimalt 30 sekunder).
Driften forsinkes i nogle få minutter efter genstart.	▶ Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp. ▶ Der forekommer kondensering eller fordampning på rørene.
Timerindikatoren er altid tændt. ▶ Indstillingen på timeren gentages dagligt, når den først er foretaget.
Når afisning foretages, er spjældet lukket.	▶ AIR SWING er indstillet på AUTO.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	▶ For at undgå utilsigtet kølevirkning.
Strømindikatoren blinker, inden apparet bliver tændt.	▶ Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.
Det lyder som om noget revner, når enheden bruges.	▶ Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.

SYMPTOM	KONTROL
Opvarmnings-/køletilstanden fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften.	Kontroller, om anlægget er blevet installeret på et hældende underlag.Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke.(Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke.	Kontroller, om effektafbryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt en autoriseret forhandler.

Anlægget stopper, og timerindikatoren blinker.

Brug fjernbetjeningen til at hente fejlkoden.

Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned.

Bemærk:

- For visse fejl kan det være nødvendigt at genstarte apparatet med begrænset funktion i 4 trin under opstart.

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

Pb

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Brug knappen Auto OFF/ON til at vælge kølings-/ opvarmningstilstanden, efter 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene:
  Køling: ≥ 8°C Opvarmning: ≥ 14°C

• Aktiver varmetilstand i 2-3 timer for at undgå fugt i indedel, så der ikke dannes mug.
• Afbryd strømmen.
• Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD FOR STR∅MMEN, og kontakt derefter en autoriseret forhandler under følgende forhold:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Sikring springer flere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

QUICK GUIDE/SNABBGUIDE/HURTIGGUIDE/ PIKAOPAS/KVIKVEJLEDNING

Remote Control Preparation • Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Kauko-ohjaimen Valmistelusta • Klargøring Af Fjernbetjening

Vælg den ønskede tilstand.

2

OFF/ON

Vælg den ønskede temperatur.

AIR CONDITIONER AUTO HEAT COOL DRY FAN 23°C 12:00 FAN SPEED AIR SWING OFF/ONO MODE FAN SPEED TEMP AIR SWING 1 2 3 TIMER ON SET 1 2 3 OFF CANCEL AC RC SET CHECK CLOCK RESET Panasonic INVERTER
