BRUGSANVISNING WIF90SQ2 Witt

- Læs venligst brugsanvisningen inden De tager kogepladen i brug. På den måde beskytter De Dem selv og undgår skade på kogepladen.

- Gem denne brugsanvisning, så De kan drage nytte af den ved evt. senere spørgsmål.

- Hvis pladen overdrages/sælges skal brugsanvisningen følge kogepladen og gives til den nye ejer.

- Før De tager kogepladen i brug, skal De omhyggeligt fjerne al emballage og undersøge, om kogepladen er beskadiget. Hvis kogepladen er beskadiget, eller hvis De er i tvivl om, at kogepladen har en skade, skal De kontakte en autoriseret servicemontør. De må IKKE tage pladen i brug, hvis den er beskadiget.

- En skade skal straks anmeldes til den butik, hvor De har købt kogepladen.

- Kogepladen er kun beregnet til normalt husholdningsbrug. Al anden brug er ikke tilladt, og kan være farligt. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes forkert betjening eller uhensigtmæssig brug af pladen.

- Kogepladen må kun indbygges og tilsluttes af en autoriseret montør. Usagkyndig installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.

- Kogepladen skal installeres i henhold til gældende love og regler.

- Forsøg aldrig selv at reparere pladen. Reparation må kun foretages af en autoriseret servicemontør. Usagkyndig reparation kan medføre betydelig risiko for brugeren.

Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.

- Tag aldrig stikket ud af stikkontakten ved at trække i ledningen.

- Benyt ikke apparatet med ekstern timer eller separat fjernbetjening

- Pladen skal ekstrabeskyttes (jordforbindes) jf.

Stærkstrømsreglementet. Producenten/ importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller beskadiget jordforbindelse.

- Lad aldrig børn lege med kogepladen eller anvende den uden opsyn fra voksne.

- Glem ikke, at en kogezone bliver meget varm i brug, og at den også er varm i nogen tid efter, at den er slukket. Lad derfor aldrig en gryde eller pande, der indeholder varm olie/varmt fedtstof stå på kogezonen uden at holde øje med den.

- Lad aldrig kogepladen være uden opsyn, når De arbejder med fedt eller olie. Overophedet fedt eller olie kan selvantænde og sætte ild til emhætten. Brandfare!

- Hvis fedt eller olie begynder at brænde, må De aldrig forsøge at slukke ilden med vand. Ilden skal kvæles med et klæde eller med skum fra en ildslukker.

- Overpladen på Deres nye kogeplade er lavet af glaskeramik. Den er meget stærk, men kan dog gå i stykker, hvis man f.eks. taber spidse eller skarpe ting ned på den.

- En induktionskogeplade må ikke indbygges over en ovn, der ikke har en afkølingsblæser.

- Er pladen indbygget over en pyrolyseovn, må den ikke bruges under pyrolyserensningen af ovnen.

- En evt. skuffe lige under kogepladen må ikke indeholde brandfarlige genstande, som fx sprayflasker.

- Kogepladen må ikke indbygges over opvaskemaskiner, vaskemaskiner, tørretumblere eller kølemøbler, idet den ret høje strålevarme fra pladen vil kunne beskadige nævnte produkter.

- Benyt først kogepladen når den er indbygget. Kun herved kan De sikre Dem, at De ikke kommer i kontakt med strømførende dele.

- Brug kun kogegrej med en tyk og plan bund. Aldrig gryder/pander med uslebet eller ridset bund, idet sådanne materialer kan ridse pladen. Sørg også for at kogegrejets bund er helt ren, idet selv små sandkorn kan lave ridser i pladen.

- Sæt aldrig varmt kogegrej hen over betjeningstasterne, idet elektronikken nedenunder herved kan blive beskadiget.

- Flambér aldrig direkte under en emhætte, idet fedtfiltrene kan antændes af flammerne fra flamberingen.

- Pas på at ledningen fra små husholdningsapparater ikke kommer i kontakt med en varm kogezone eller kommer i klemme i en varm ovnlåge.

- Opvarm aldrig lukkede beholdere (fx konservesdåser) på en kogezone, idet sådanne beholdere kan sprænges på grund af det tryk, der opstår i dem.

• ADVARSEL: Brandfare: Benyt ikke pladen som opbevaringsplads.
• Benyt aldrig kogepladen som fralægningsplads for fx genstande af metal. Metallet kan opvarmes, smelte eller evt. bryde i brand ved varmen fra en tændt/restvarmen fra en slukket kogestone.
• Tænd aldrig for en kogezone uden at sætte kogegrej på den, og sæt aldrig tomt kogegrej på en tændt kogezone.
• Sukker i fast eller flydende form, plast eller alufolie må ikke komme i berøring med den varme kogeplade. Disse stoffer smelter, klæber sig fast og kan ved afkøling forårsage ridser eller brud på kogepladen. Hvis det alligevel kommer i berøring med kogepladen, skal De slukke for den og fjerne sukkeret, plasten eller alufolien fra den endnu lune kogeplade. De skal bruge en glasskraber til at fjerne det med. Pas på ikke at brænde Dem på den endnu varme kogeplade.
• Hvis pladen bliver beskadiget, eller der kommer brud på den, skal De straks afbryde strømmen, og kontakte en servicemontør.
• Sluk altid for strømmen før rengøring og vedligeholdelse.
• Anvend aldrig kraftige rengøringsmidler, midler med skurende virkning som fx grill- og ovnspray, plet- eller rustfjerner eller en svamp med ridsende overflade.
• Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan medføre varige skader på overfladen og på de strømførende dele. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes brug af damprengøringsapparater
• Opbevar ikke magnetisérbare genstande, fx kreditkort, lommeregnere og disketter tæt ved en tændt kogeplade, da de derved kan beskadiges.

• Personer med pacemakere bør tænke på, at der i umiddelbar nærhed af en tændt induktionskogeplade opstår et magnetisk felt, som evt. kan have indflydelse på pacemakeren. I tvivlstilfælde bør De kontakte Deres læge.

• Ved skrotning af en kogeplade bør De sørge for at klippe samtlige kabler over helt inde ved pladen, så den ikke kan være til fare for børn. Sørg for at bringe produktet til et autoriseret genbrugscenter for at sikre en miljømæssig korrekt destruering. Tænk også på, at produktet kan indeholde dele, der kan genbruges.

• Forsøg ALDRIG at slukke ild med vand. Sluk i stedet for kogepladen og kvæl ilden f.eks. med et låg eller et brandtæppe.

BRUGEN AF DÅRLIG KVALITET KOGEGREJ ELLER MAGNETISKE ADAPTERE (TIL BRUG VED BENYTTELSE AF IKKE-MAGNETISK KOGEGREJ) MEDF∅RER BORTFALD AF GARANTIEN PÅ PRODUKTET. ÅRSAGEN ER, AT OMTALTE PRODUKTER BESKADIGER KOGEPLADENS ELEKTRONISKE KOMPONENTER SAMT GLAS.

Tekniske data

Type WIP60SQW2	WIF60SQ2/SQW2WIF60SWN2WIP70SQW2WIF70SQ2/SQW2	WIP78SQW2WIF78SQ2/SQW2WIF78SWN2WIP78SWN2	WIP90SQW2WIF90SQW2WIF90SQ2WIF90SWN2
Total effektRelativt energiforbrug for kogepladen, ECkogeplade**	7400 W187.4 Wh/kg	11100 W187.2 Wh/kg	11100 W185.2 Wh/kg
ZonerMinimum bunddiameter på egnet kogegrej***Normal*Booster *Dobbelt booster*	220 x 180 mm∅ 100 mm ∅ 100 mm ∅ 100 mm	220 x 180 mm2100 W2600 W3700 W	220 x 180 mm2100 W2600 W3700 W
Medium zonerMinimum bunddiameter på egnet kogegrej***Normal*Booster *Dobbelt booster*	-	-	∅ 260 mm∅ 90 /220 mm
	-	-	1850 / 2600 W2500 / 3300 W3000 / 5500 W
Kogegrej**Energiforbrug ECcw**Kogegrej**Energiforbrug ECcw**Kogegrej**Energiforbrug ECcw**	∅ 150 mm182.8 Wh/kg∅ 180 mm190.6 Wh/kg∅ 210 mm (x2)188.1 Wh/kg	∅ 150 mm (2x)182.8 Wh/kg∅ 180 mm (x2)190.6 Wh/kg∅ 210 mm (x2)188.1 Wh/kg	∅ 260 mm168.4 Wh/kg∅ 180 mm (x2)190.6 Wh/kg∅ 210 mm (x2)188.1 Wh/kg

*Den angivne effekt kan variere afhængig af kogegrejets størrelse og materiale.
** Beregnet efter metoden til måling af ydeevne (EN 60350-2).

***Minimumstørrelsen 100mm. afhænger af kogegrejets kvalitet. Jo ringere kvalitet, jo større krav til diameteren. Lille diameter og ringe kvalitet af kogegrej forlænger opvarmningstiden.

Korrekt placering af kogegrej

Vigtigt: For optimal effekt er det vigtigt, at kogegrejet placeres centreret over zonerne (se skitse).

WIF60SQ2

WIP60SQW2

WIF60SQW2

WIF60SWN2

WIF70SQ2

WIP70SQW2

WIF70SQW2

WIF78SQ2

WIP78SQW2

WIF78SQW2

WIF78SWN2

WIP78SWN2

WIP90SQW2

WIF90SQW2

WIF90SQ2

WIF90SWN2

Pladen er udstyret med et elektronisk finger-touch betjeningspanel med sensitive touch-taster, integreret i pladen. Ved en let berøring af et symbol aktiveres den tilhørende funktion. Så snart elektronikken har registreret ønsket, lyder der enten et bib-signal, en kontrollampe lyser, et bogstav eller et nummer vises i displayet.

Berør kun en tast ad gangen

Display

Display Betydning Funktion

0 Nul Kogezonen er aktiveret.

1...9 Varmetrin Vælg varmetrin.

U Induktionen virker ikke Uegnet/manglende kogegrej.

A Opkogningsautomatik Opkogningsautomatik aktiveret.

E Fejlmelding Elektronikfejl.

H Restvarme Kogezonen er stadig varm.

Kølesystemet er fuldautomatisk. Køleblæseren sørger for, at kogepladen ikke bliver overophedet. Køleblæseren starter og stopper automatisk efter behov.

Inden første ibrugtagning

Rengør pladen med en fugtig klud og tør den grundigt. Brug ikke opvaskemiddel til rengøring af kogepladen, da det kan medføre blålige misfarvninger af glasset.

Under hver kogezone ligger der en induktionsspole. Når zonen tændes, frembringer denne spole et magnetfelt, som så danner (inducerer) induktionsstrømme i kogegrej, som har magnetiserbar bund. Herved opvarmes kogegrejets bund, hvorimod selve kogezonen kun opvarmes indirekte gennem den varme, som kogegrejet afgiver.

Fra en tændt kogeplade/zone kan der komme en let brummen eller kliklyd. Dette er helt normale lyde for en induktionskogeplade.

Bemærk: Ikke alle gryder/pander er egnet til induktionskogeplader.

Egnet kogegrej

- Kun gryder og pander med magnetiserbar bund kan bruges: (rustfrit stål, emaljeret stål, støbejern).

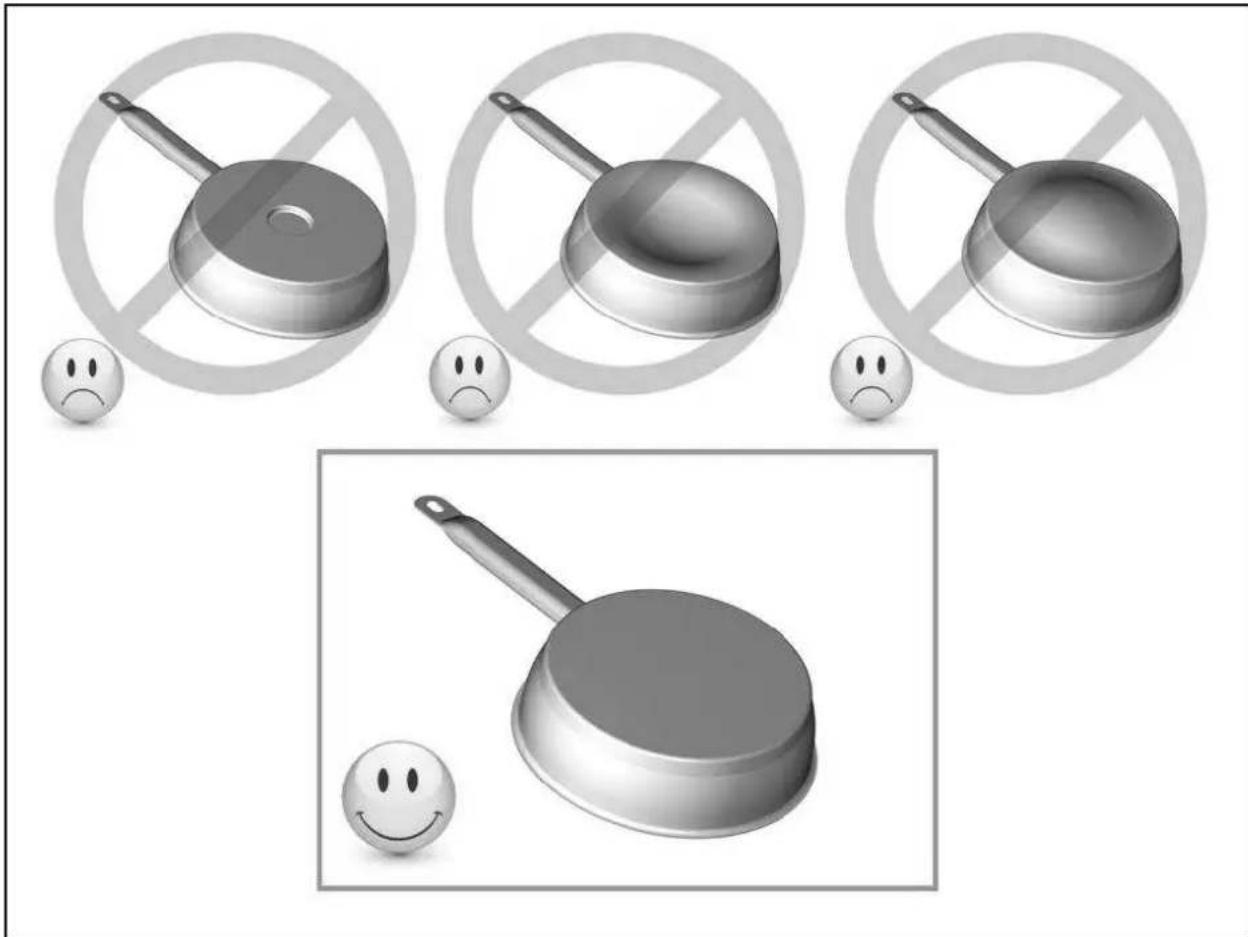

Uegnet kogegrej

• Aluminium og kobber uden magnetisk bund.
• Kogegrej af glas, keramik og stentøj.
• Kogegrej i rustfrit stål uden magnetisk bund.

For at finde ud af om kogegrej er egnet, kan De gøre følgende:

Hold en magnet hen til kogegrejets bund. Bliver magneten tiltrukket, er kogegrejet egnet.

Fyld lidt vand i kogegrejet og anbring det på en kogestone med en passende diameter. Tænd for zonen og vælg et varmetrin. Hvis kogegrejet er uegnet, bliver tallet for den valgte varmeindstilling erstattet af symbolet [U].

Bemærk: Noget kogegrej støjer, når det placeres på en induktionskogeplade. Dette har ingen betydning. Bemærk at det er kogegrejet, og ikke kogepladen der frembringer lydene.

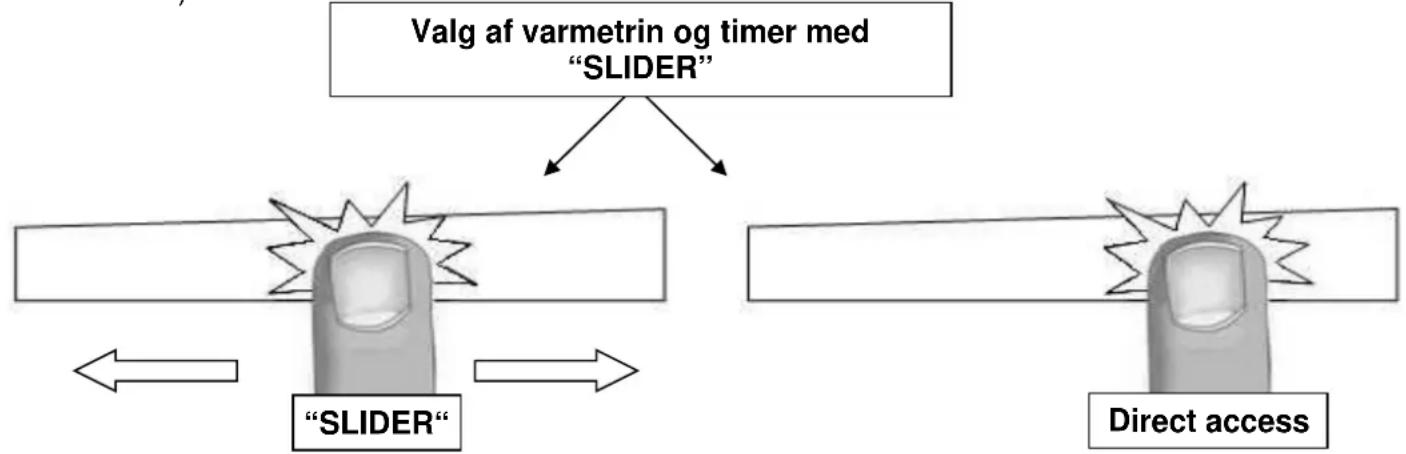

Indstilling af varmetrin og timer med "SLIDER"

For at vælge varmetrin med slideren, trækker du din finger hen over slideren (ca. 5 mm. under det lysende felt). Slider-betjeningen er placeret under displayet (se afsnittet: Betjeningspanel). ∅nsker du ikke at "slide" frem til varmetrinnet, kan du i stedet trykke direkte på det varmetrin, du ønsker (Direct access).

Sådan tænder du for kogepladen

• Tænde-/skukke for kogepladen:

Hvad vil du		Betjeningspanel	Display
Tænde	Tryk på [ ]	[0]	1
Slukke	Tryk på [ ]	Tomt eller [ H ]	1

• Tænde-/slukke for en kogezone:

Hvad vil du	Betjeningspanel	Display
Vælg varmetrin (justere varmetrin)	Træk fingeren hen over “SLIDEREN” [1] til [P] Træk mod højre eller venstre
Slukke for zonen	Træk hen til [0] med “SLIDEREN” [0] eller [H]

Hvis der ikke foretages noget inden for 20 sekunder vender elektronikken tilbage til startpunktet.

Automatisk registrering af manglende / uegnet kogegrej

Kogepladen registrerer automatisk det kogegrej, der stilles på pladen (efter en zone er aktiveret), og aktiverer herefter betjeningspanelet. Pladen er udstyret med slider-betjening, og umiddelbart efter placeringen af kogegrejet, lyser "0" i displayet over den tilhørende slider. Indstil nu ønsket varmetrin.

Induktionen virker ikke:

• hvis der ikke er stillet kogegrej på kogezonen, eller hvis kogegrejet ikke er egnet til induktionskogeplader. Displayet viser [U]. Symbolet forsvinder igen, når egnet kogegrej placeres på kogezonen.
• hvis kogegrej fjernes fra en kogezone, afbrydes kogezonen automatisk. Displayet viser [U]. Symbolet forsvinder, når De igen placerer kogegrejet på kogezonen. Kogezonen fortsætter på samme varmetrin som før.

Efter brug slukkes kogezonen. Lad ikke funktionen [U] være aktiv.

Restvarmeindikator

Så længe en kogezone stadig er varm efter brug, lyser symbolet for restvarmeindikatoren [ H ] for at angive, at kogzonens overfladetemperatur er over 60°C. Rør derfor ikke ved kogezonen, og stil ikke varmefølsomme ting på en kogeplade, så længe symbolet er tændt. Brandfare.

Vær opmærksom på at børn ikke lægger mærke til restvarmeindikatorne, der lyser som et tegn på varme kogezoner. Hold derfor øje med børn så længe restvarmeindikatorne lyser. Fare for forbræning.

Bemærk: Så længe der lyser et [ H ], kan De benytte restvarmen fra den/de varme zone/zoner som simrezoner. På den måde kan De holde Deres mad varm, og spare energi.

Boosterfunktion

Boosterfunktionen [ P ] og Dobbeltboosteren [ n ] fungerer som en varmeforstærker til valgte zone.

Når denne funktion er slået til, arbejder kogezonerne i et tidsrum på 10 minutter på varmetrin 9 med en ekstra høj effekt. Boosteren er beregnet til fx hurtigt at kunne opvarme store mængder vand.

- Aktivering/deaktivering af boosterfunktionen:

Hvad vil du Betjeningspanel Display

Starte Boosterfunktionen Træk fingeren til enden af "SLIDEREN" [P]

Eller tryk direkte på enden af "SLIDEREN"

Stoppe Boosterfunktionen Træk fingeren hen over "SLIDEREN" [9] til [0]

- Aktivering/deaktivering af dobbeltboosteren:

Hvad vil du

Betjeningspanel

Display

Starte Boosterfunktionen Træk fingeren til enden af "SLIDEREN" [ P ]

Eller tryk direkte til enden af

"SLIDÉREN"

Starte Dobbeltbooster Tryk igen på sidste segment af slideren [ og P ] „

Stoppe Dobbeltbooster Træk fingeren hen over "SLIDEREN" [P] til [0]

Stoppe Booster Træk fingeren hen over "SLIDEREN" [9] til [0]

• Power management:

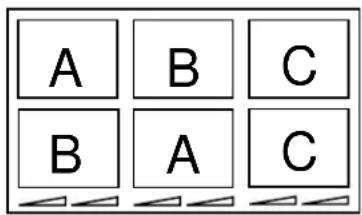

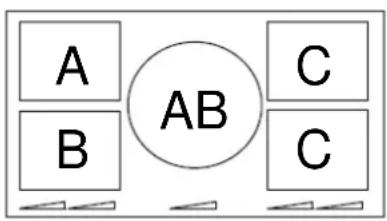

Tabellen er opdelt i 2 eller 3 separate sæt af zoner, hvor hvert sæt har en maks. ydelse.

WIF60SQ2

WIP60SQW2

WIF60SQW2

WIF60SWN2

WIF70SQ2

WIP70SQW2

WIF70SQW2

WIF78SQ2

WIP78SQW2

WIF78SQW2

WIF78SWN2

WIP78SWN2

WIP90SQW2

WIF90SQW2

WIF90SQ2

WIF90SWN2

Hvis det valgte varmetrin for begge zoner overstiger maks. ydelse, reducerer power management funktionen automatisk ydelsen på en af disse zoner. Displayet til denne zone blinker først, og varmetrinnet reduceres herefter til højest mulige varmetrin.

Valgt zone

[ P ] lyser i displayet

Den anden zone: (f.eks. varmetrin 9)

Det er muligt at aktivere booster-funktionen (eller dobbelt-booster) på flere zoner samtidigt. For at dette skal virke, skal følgende overholdes A-B, A-C, B-C eller A-B-C.

Timerfunktion

Ved hjælp af timeren kan De indstille længden af tilberedningstiden. Timeren kan bruges samtidigt på alle zoner. De har ydermere mulighed for at indstille forskellige tilberedningstider på hver zone (fra 0 til 999 minutter).

VIGTIGT: Hvor + og – tasterne skal berøres samtidigt, skal efterfølgende funktion udføres indenfor få sekunder.

- Indstilling/justering af timeren:

Sådan qør du

Betjeningspanel Display

Vælg varmetrin Træk fingeren hen over "SLIDEREN" [1] til [P]

Vælg Timer Tryk samtidigt på [- ] og [ + ] tasten Timerdisplayet lyser

på timerdisplayet indtil ønsket

timer er valgt

∅ge tiden Tryk på [ + ] tasten på timeren Tiden øges

- Slukning af timeren:

Sådan gør du

Betjeningspanel Display

Vælg Timer

Tryk samtidigt på [-] og [ + ] Timerdisplayet lyser

På timerdisplayet indtil ønsket

timer er valgt

Stoppe Timer

Hvis man ønsker at stoppe flere timere, gentages processen.

- Brug af timeren som minutur:

Minuturet er en individuel funktion. Den stopper så snart en kogezone tændes.

Hvis minuturet er aktiveret og kogezonen er slukket, fortsætter timeren til tiden løber ud.

Sådan gør du

Betjeningspanel Display

Tænd kogepladen

Tryk på [ ] [0]①

Vælg Timer

Tryk samtidigt på [ - ] og [ + ] [ 000 ]

på timerdisplayet

- Automatisk stop efter endt tilberedningstid:

Efter endt tilberedningstid blinker [00] i timerdisplayet, og der lyder et signal. For at slukke for lydsignalet samt at tilberedningstiden blinker i displayet, trykker man på [- ] og [ + ].

Opkogningsautomatik

Når opkogningsautomatikken er aktiveret, varmer kogezonen automatisk på højeste varmetrin, og skifter derefter ned det til valgte varmetrin til videre tilberedning.

- Sådan aktiveres opkogningsautomatikken:

Sådan gør du

Betjeningspanel Display

Vælg varmetrin til [7]

- Sådan deaktiveres opkogningsautomatikken:

Sådan gør du

Betjeningspanel Display

Vælg varmetrin

Hvis du pludselig har brug for at forlade kogepladen under tilberedningen, men snart efter genoptager tilberedningen, kan du med fordel benytte "Pausefunktionen". Med denne funktion kan du stoppe kogepladen og genstarte på samme varmetrin, när du ønsker.

Efter at have slukket kogepladen [ ①, er det muligt at genindlæse forrige indstillinger.

• Varmetrin på alle zoner (Booster)
• Timerindstillinger (minutter og sekunder)
  • Automatisk opkogningsautomatisk
• Keep warm funktion

Tidligere indstillinger er igen aktive.

• Hurtig opvarmning af kolde retter uden spild
• Simrefunktion – hvor maden holdes varm
  "Keep warm" tasten er placeret under []displayet (se afsnittet "Betjeningspanel").

Sådan gør du	Betjeningspanel	Display
Vælg 42°C	Tryk på keep warm-tast	[U] og []
Vælg 70°C	Tryk to gange på keep warm-tast	[U] og []
Vælg 94°C	Tryk tre gange på keep warm-tast	[U] og []
Stoppe funktionen	Træk fingeren hen over “SLIDEREN”	[0] til [9]
Eller tryk på keep warm-tast indtil [0]		[0]

Maksimal varighed af Keep warm funktionen er 2 timer.

Bro- og automatisk brofunktion

Denne funktion muliggør, at 2 zoner betjenes samtidigt med betjening fra én zone. Med denne funktion aktiveret kan booster-funktionen bruges på zonerne til venstre og i midten.

Sådan gør du	Betjeningspanel	Display
Tænd kogepladen	Tryk på [1]	[0]
Aktiver brofunktionen	Tryk samtidigt på keep warm-tast til de to zoner	[0] og [∩]
	eller
	Placer en stor pande på de to zoner	[∩] blinker
	og tryk på “SLIDEREN” for begge zoner	[∩]
∅g varmetrin	Træk “SLIDEREN” til ønsket varmetrin	[1] til [9]
Stop brofunktionen	Tryk samtidigt på keep warm-tast til de to zoner	[0]

Grill-funktion

Sådan gør duTænd kogepladen	BetjeningspanelTryk på [1]	Display[0]
Placer grillpladen på de to zonerAktiver grillen Tryk samtidigt på « SLIDEREN » til de to zoner∅g grilleffekt Træk “SLIDEREN” til ønsket varmetrinStop grill-funktionen Tryk samtidigt på « SLIDEREN » til de to zoner		[∩] blinker[5][5]Varmetrin på slideren[0]

Låsetast

Aktivering af låsetasten hindrer, at man ved en fejl kommer til at slukke for kogepladen. Brug af låsetasten beskytter også mod fejlbetjening, mens pladen er tændt, og mod uheld under rengøringen af pladen. Man kan låse alle tasterne på betjeningspanelet med undtagelse af tænd/sluk-tasten [ ]).

Sådan gør du	Betjeningspanel	Display
Lås pladen	Tryk på låsetast i 6 sekunder	Indikatoren lyser
Lås pladen op	Tryk på låsetast i 6 sekunder	Indikatoren slukker

Egnet kogegrej

- Kun gryder og pander med magnetiserbar bund kan bruges: (rustfrit stål, emaljeret stål,støbejern).

Uegnet kogegrej

• Aluminium og kobber uden magnetisk bund.
• Kogegrej af glas, keramik og stentøj.
• Kogegrej i rustfrit stål uden magnetisérbar bund.

For at finde ud af om kogegrej er egnet, kan De gøre følgende:

Hold en magnet hen til kogegrejets bund. Bliver magneten tiltrukket, er kogegrejet egnet.

Fyld lidt vand i kogegrejet og anbring det på en kogezone med en passende diameter. Tænd for zonen og vælg et varmetrin. Hvis kogegrejet er uegnet, bliver tallet for den valgte varmeindstilling erstattet af symbolet [ U ].

Bemærk: Noget kogegrej støjer, når det placeres på en induktionskogeplade. Dette har ingen betydning for tilberedningen.

Indtil en vis grænse tilpasser kogezonerne sig automatisk til kogegrejets størrelse. Dog skal kogegrejet have en min. bunddiameter, som svarer til zonens størrelse. For at opnå det bedste resultat anbefaler vi, at kogegrejets placeres midt på zonen.

Indstillingsområder

1 til 2 Smelte	Genopvarmning	Sauce, smør, chokolade, gelatineFærdiglavede retter
2 til 3 Simre	Optøning	Ris, budding, sukker, sirupTørrede grøntsager, fisk, frosne madvarer
3 til 4	Dampning	Grøntsager, fisk, kød
4 til 5 Vand Dampede	kartofler, suppe, pasta,	Friske grøntsager
6 til 7 Medium tilberedningSimre		Kød, lever, æg, pølserGullasch
7 til 8	Tilberedning	Kartofler
9	Stegning, kogning (vand)	Steak, omelet, vand
Pogn	StegningKogning (vand)	Muslinger, steakKogning af en stor mængde vand

RENG∅RING OG VEDLIGEHOLDELSE

Pas på at ting af plastik, alufolie o. lign. ikke kommer i kontakt med en tændt kogezone. Skulle det ske, skal De omgående fjerne det påbrændte ved hjælp af en glasskraber, og derefter rense pladen med et specialrensemiddel. Samme forholdsregel gælder ved et evt. spild af sukker, marmelade eller andre sukkerholdige madvarer på en varm kogezone.

Sørg for at såvel kogegrej som kogezoner er helt tørre, inden kogegrejet tages i brug.

Rengør aldrig pladen med ætsende eller slibende rengøringsmidler, og brug aldrig en kniv til at fjerne fastsiddende overkog.

Anvend aldrig damprengøringsapparater til rengøring af kogepladen. Damptrykket kan medføre varige skader på overfladen og på de strømførende dele. Producenten/importøren kan ikke gøres ansvarlig for skader, der skyldes brug af damprengøringsapparater.

Hvis De regelmæssigt behandler pladen med et specialrensemiddel, holder den sig pæn og bliver samtidig modstandsdygtig over for snavs og pletter. Vask derefter pladen med koldt vand og tør til sidst omhyggeligt overfladen af.

FEJLS∅GNING

Kogepladen/kogezonerne kan ikke tændes:

• Der er ikke strøm til pladen
  • Der er sprunget en sikring
  • Låsetasten er aktiveret
• Betjeningstasterne er dækket til med vand eller fedt
• Betjeningspanelet er tildækket

• Der er ikke kogegrej på zonen
- Kogegrejet er uegnet
- Kogegrejets diameter passer ikke til kogezonen

Et [ E ] lyser i displayet:

• Elektronikfejl.
  Tag stikket ud og ring efter en servicemontør

Kogezonen / kogezonerne slukker mens den / de er i brug:

• For at undgå overophedning slukker og tænder kogezonen/kogezonerne
• Kogezonen/kogezonerne har været tændt i meget lang tid
• Betjeningstasterne er dækket til
• Tomt kogegrej med overophedet bund

Afkølingsblæseren fortsætter efter slukning:

- Dette er helt normalt – blæseren stopper automatisk, når kogepladen er tilstrækkelig afkølet.

Opkogningsautomatikken fungerer ikke:

• Kogezonen er stadig varm [ H ]
  • Du har valgt varmetrin [9]

[ ] lyser i displayet:

- Se afsnittet: "Brofunktion".

[ U ] lyser i displayet:

- Se afsnittet "Keep warm".

[II] lyser i displayet:

- Se afsnittet "Stop&Go".

- Betjeningstasterne er i berøring med væske eller andet objekt. Symbolet forsvinder automatisk fra displayet, når væsken eller objektet fjernes.

Displayet viser [ E2 ] :

- Kogepladen er overophedet. Lad den køle ned og tænd derefter igen.

Displayet viser [ E8 ] :

- Ventilationsåbningen er blokeret. Fjern blokeringen.

Displayet viser [ U400 ] :

- Kogepladen er ikke tilsluttet. Kontroller tilslutningen.

Displayet viser [ER47]:

- Kogepladen er ikke tilsluttet. Kontroller tilslutningen.

Hvis fejlkoderne fortsat lyser efter afhjælpning, kontaktes service.

MILJ∅BESKYTTELSE

• Emballagen er valgt ud fra miljømæssige hensyn og er genanvendeligt.
• Produktet indeholder dele, som kan skade miljøet, hvis de bortskaffes forkert. Delene er nødvendige for produktets funktionalitet.

• Produktet må ikke bortskaffes sammen med almindeligt husholdningsaffald.
• Sørg for at aflevere de kasserede produkt på nærmeste genbrugsplads.

Installationen skal foretages af en aut. installatør.

Sådan fastgøres tætningslisten ( skal ikke benyttes ved planlimning ).

Den medleverede selvklæbende tætningsliste fastgøres langs pladens underkant. Pladen lægges i indbygningshullet og centreres. Tætningslisten sørger for, at der ikke trænger vand og fugt ned mellem kogeplade og bordplade. Det er derfor meget vigtigt, at De fastgør tætningslisten iht. tegningen.

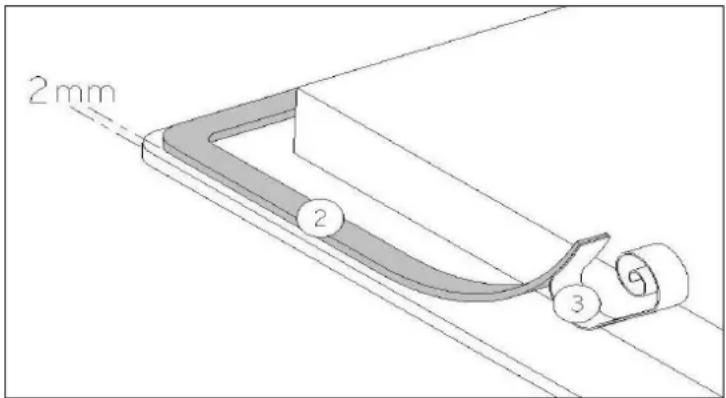

Fastgør tætningslisten (2) to millimeter fra glassets yderkant – efter De har fjernet den beskyttende papiroverflade (3)

- Afstanden fra væg (bagvæg og/eller sidevæg) til pladen skal være min 50mm.

	Udskæring i bordplade		Kogepladens glasoverflade			Udskæring til planlimning
Type	Bredde	Dybde	Bredde	Dybde	Tykkelse	Bredde	Dybde	Tykkelse	Radius
WIP60SQW2	560	490	590	520	4	596	526	4	8
WIF60SQ2WIF60SQW2WIF60SWN2	560 490	590 520 4
WIP70SQW2	670	490	700	520	4	706	526	4	8
WIF70SQ2WIF70SQW2	670 490	700 520 4
WIP78SQW2WIP78SWN2	750 490	780 520 4	786 526 4						8
WIF78SQ2WIF78SQW2WIF78SWN2	750 490	780 520 4
WIP90SQW2	810	490	880	520	4
WIF90SQW2WIF90SQ2WIF90SWN2	810 490	880 520 4	886 526 4						8

- Kogepladen har varmebeskyttelsesklasse Y. Det betyder, at der på den ene side af pladen og på bagsiden må være høje skabe, mens der på den anden side ikke må være skabe, der er højere end kogepladen.

• Kogepladen må kun indbygges og tilsluttes af en autoriseret montør.
• Indbygningspladen skal være varmefast og i stand til at modstå temperaturer på op til 100°C. Det samme gælder for side/bagvægge i umiddelbar nærhed af kogepladen.
• Nogle materialer, der ofte bruges til fremstilling af bordplader, tåler ikke fugt. Brug derfor en special lim for at beskytte udskæringen.
• Hvis bordpladen har pålimet laminat, skal såvel laminatet som limen være varmefast.
• Installer ikke pladen over en opvaskemaskine eller en ikke ventileret ovn.

• For at sikre god ventilation omkring kogepladen skal De sørge for, at der er en afstand på 20mm fra pladens underside til evt. ovn eller anden form for afdækning.

• Hvis der monteres en skuffe under kogepladen, må der under ingen omstændigheder placere brandfarlige/brandbare objekter i denne skuffe.

• Afstanden mellem kogepladen og en emhætte skal følge de retningslinjer, der gives i emhættens brugsanvisning.
• Sørg for at elkablet ikke klemmes efter installering.
• ADVARSEL: Benyt kun producentens plejemidler, plejemidler foreslåede af producenten og beskrevet i brugsanvisningen samt vedlagte plejemidler. Brugen af uegnede plejemidler kan forårsage skade.

EL-TILSLUTNING

• Kogepladen må kun tilsluttes af en autoriseret montør.
• Usagkyndig installation kan medføre betydelig risiko for brugeren. Producenten/importøren kan ikke gøres ansvarlig i sådanne tilfælde.
• Pladen skal ekstrabeskyttes (jordforbindes) if.Stærkstrømsreglementet.
• Producenten/importøren kan ikke gøres ansvarlig for skader opstået pga. manglende eller beskadiget jordforbindelse.
• Pladens strømforsyning skal have en flerpolet afbryder. Kontaktåbningen skal være mindst 3mm og kontakten bør være placeret i nærheden af pladen.
• Tilslutning må ikke ske ved hjælp af en forlængerledning eller adapter.
• Kablet må kun udskiftes af en autoriseret montør.
• De finder de nødvendige tilslutningsdata på typeskiltet.

Vigtigt!

• Dette apparat skal tilsluttes 230 V\~ 50/60 Hz.
• Pladen skal ekstrabeskyttes (jordforbindes) if. Stærkstrømsreglementet.

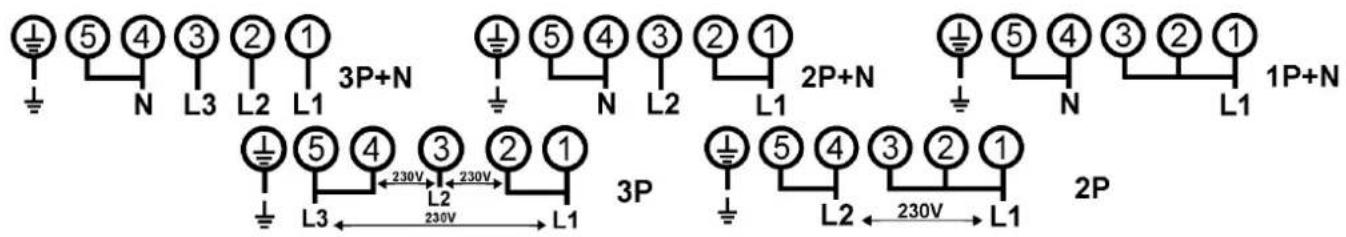

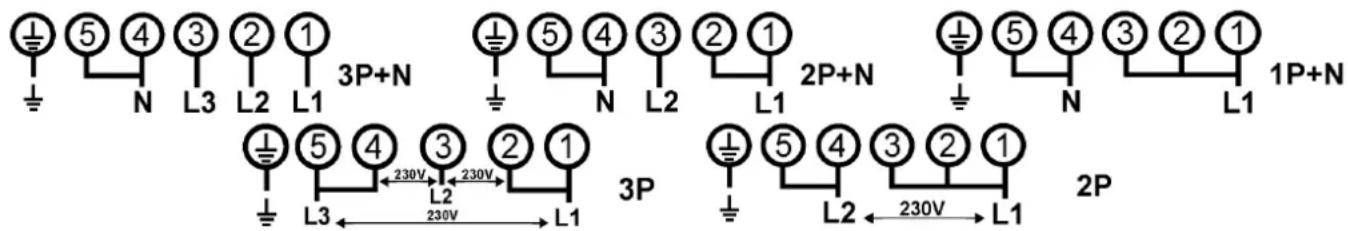

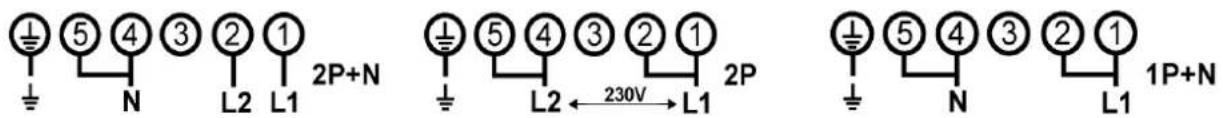

• Kogepladen skal tilsluttes iht. nedenstående + tilslutningsdiagram.
• Tilslutningsboksen findes på undersiden af kogepladen. Låget åbnes ved hjælp af en skruetrækker. Stik den ind i åbningen og åbn låget.

4 Zoner

Land	Tilslutningsforhold	Tilslutning	Kablets tværsnit	Kabeltype	Amp.
DK-S-FIN	230V~ 50/60Hz 2 fase + N 4 x 1.5 mm2			H 05 VV - FH 05 RR - F	16 A *
NO 230V~ 50/60Hz 2 faser 3 x 2,5 mm2				H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	400V~ 50/60Hz 1 faser + N 3 x 2.5 mm2			H 05 VV - FH 05 RR - F	25 A *

( * ) Kalkuleret efter standard EN 60 335-2-6

5-6 Zoner

Land	Tilslutningsforhold	Tilslutning	Kablets tværsnit	Kabeltype	Amp.
DK-S-FIN	400V~ 50/60Hz 3 F	Faser + N 5 x 1.5 mm2		H 05 VV - FH 05 RR - F	16 A *
DK-S-FIN	400V~ 50/60Hz 2 F	Faser + N 4 x 2.5 mm2		H 05 VV - FH 05 RR - F	25 A *
DK-S-FIN	230V~ 50/60Hz 1 F	Faser + N 3 x 4 mm2		H 05 VV - FH 05 RR - F	40 A *
NO 230V~ 50/60Hz 3 Faser 4		x 2,5 mm2		H 05 VV - FH 05 RR - F	25 A *
NO 230V~ 50/60Hz 2 Faser 3		x 4 mm2		H 05 VV - FH 05 RR - F	40 A *

(*) Kalkuleret efter standard EN 60 335-2-6

Vigtigt! Sørg for at alle kabler er korrekt tilsluttet og fastgjort.

Producenten / leverandøren kan ikke holdes ansvarlig for produkt- eller personskader forårsaget pga. forkert installation eller manglende jordforbindelse.

REKLAMATIONSRET

Der ydes 2 års reklamationsret på fabrikations- og materialefejl på Deres nye produkt, gældende fra den dokumenterede købsdato. Reklamationsretten omfatter materialer, arbejdsløn og kørsel. Ved henvendelse om service bør De oplyse produktets navn og serienummer. Disse oplysninger findes på typeskiltet. Skriv evt. oplysningerne ned her i brugsanvisningen, så De har dem ved hånden. Det gør det lettere for servicemontøren at finde de rigtige reservedele

Reklamationsretten dækker ikke:

Fejl og skader, som ikke skyldes fabrikations- og materialefejl. F.eks. skader på glas.

Hvis der er brugt uoriginale reservedele

Hvis anvisningerne i brugsanvisningen ikke er fulgt

Hvis ikke installationen er sket som anvist

Hvis ikke-faglæerte har installeret eller repareret produktet

Transportskader

En transportskade, der konstateres ved forhandlerens levering hos kunden, er udelukkende en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af produktet, påtager leverandøren sig ingen forpligtelse i forbindelse med evt. transportskade. Evt.

transportskader skal anmeldes omgående og senest 24 timer efter, at varen er leveret. I modsat fald vil kundens krav blive afvist.

Ubegrundede servicebesøg

Hvis man tilkalder en servicemontør, og det viser sig, at man selv kunne have rettet fejlen, ved fx. at følge anvisningerne her i brugsvejledningen eller ved at skifte en sikring i sikringsskabet, påhviler det Dem selv at betale for servicebesøget.

Erhvervskøb

Erhvervskøb er ethvert køb af apparater, der ikke skal bruges i en privat husholdning, men anvendes til erhverv eller erhvervslignende formål (restaurant, café, kantine etc.) eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere.

I forbindelse med erhvervskøb ydes ingen reklamationsret, da dette produkt udelukkende er beregnet til almindelig husholdning.

SERVICE

For rekvirering af service og reservedele i Danmark, ring venligst på nedenstående nummer, og du vil blive omdirigeret til nærmeste serviceinstans.

Ring på 70 25 23 03.

SIKKERHETSANVISNINGER 23

BESKRIVELSE AV PLATETOPPEN 27

TEKNISKE DATA 27
KORREKT PLASSERING AV KOGEUTSTYR. 27
BETJENINGSPANEL 28

BETJENING AV PLATETOPPEN 28

SENSITIVE TOUCH....28
DISPLAY 28
VENTILASJON 28

OPPSTART OG BETJENING....29

Før DU TAR PLATETOPPEN I BRUK 29
INDUKSJONSPRINSIPPET 29
EGNEDE KOKEKAR 29
IKKE-EGNEDE KOKEKAR....29
INNSTILLING AV VARMETRINN OG TIMER MED "SLIDER" 29
SLIK SLÅR DU PÅ PLATETOPPEN 29
AUTOMATISK REGISTRERING AV MANGLENDE/IKKE-EGNET KOKEKAR 30
RESTVARMEINDIKATOR 30
BOOSTERFUNKSJON 30
TIMERFUNKSJON 31
OPPKOKINGSAUTOMATIKK 32
STOP&GO 32
RECALL-FUNKSJON 32
« KEEP WARM » FUNKSJON 33
BRO- OG AUTOMATISK BROFUNKSJON 33
GRILL-FUNKSJON 33
BETJENINGSSPERRE 33

KOKEKAR OG VARMETRINN 34

EGNEDE KOKEKAR 34
IKKE-EGNEDE KOKEKAR....34
KOKEKARENES DIAMETER 34
VARMETRINN 35

- En induksjonsplatetopp må ikke bygges inn over en ovn som ikke har en kjølevifte.

- Er platetoppen bygget inn over en pyrolyseovn, må den ikke brukes mens det utføres pyrolyserens av ovnen.

- Platetoppen må først tas i bruk når den er installert. Bare på den måten kan du sikre deg at du ikke kommer i kontakt med strømførende deler.

- Pass på at ledninger fra små husholdningsapparater ikke kommer i berøring med en varm kokesone eller kommer i klemme i en varm ovnsdør.

Hvis du ikke har foretatt deg noe innen 20 sekunder, går elektronikken i ventemodus.

Merk: Så lenge en [ H ] lyser, kan du utnytte restvarmen fra de(n) varme sonen(e) til småkoking. På den måten kan du holde maten varm og spare energi.

Boosterfunksjon

• Det står ikke noe kokekar på kokesonen
• Kokekaret er ikke egnet
• Kokekarets diameter passer ikke til kokesonen

En [ E ] lyser i displayet:

Oppkokingsautomatikken virker ikke:

• Konesonen er stadig varm [ H ]
• Du har valgt effekttrinn [9]

[] lyser i displayet:

- Kokeplaten er ikke tilsluttet. Kontroller tilslutningen til nett.

Displayet viser [ER47]:

- Kokeplaten er ikke tilsluttet. Kontroller tilslutningen til nett.

( * ) Kalkuleret efter standard EN 60 335-2-6

Garantien dekker ikke

Display Betydelse Funktion

Tryck samtidigt på [ - ] og [ + ] knappen Timerdisplayen lyser

• Der er ikke kogegrej på zonen
- Kogegrejet er uegnet
- Kogegrejets diameter passer ikke til kogezonen

Näytössä näkyy [E]:
