BRUGSANVISNING CS-Z35UFEAW PANASONIC

Betjeningsvejledning

24-45

Klimaanlæg

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

De inkluderede installationsinstruktioner skal opbevares og læses af montøren før installationen.

Fjernbetjeningen er pakket i den indendørs enhed og fjernet af montøren inden installationen.

* Venligt kontakte autoriseret forhandler for tilslutnings gyldighed

Käyttöohjeet

46-67

Ilmastointilaite

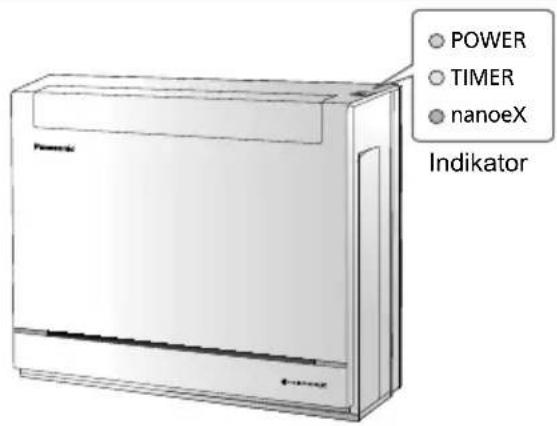

Konsollen, der er designet til diskret placering på vægge, giver maksimal komfort uden at gå på kompromis med ydelsen.

Fleksibilitet til at tilslutte klimaanlægssystem med indedel eller klimaanlægssystem med fl ere indedele, der passer til dine behov. Vi henviser til et katalog for en beskrivelse af alle produktegenskaber.

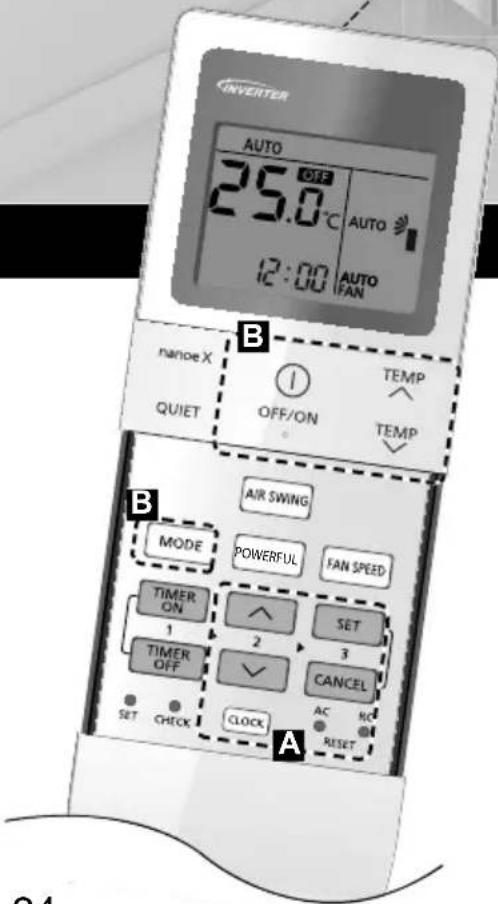

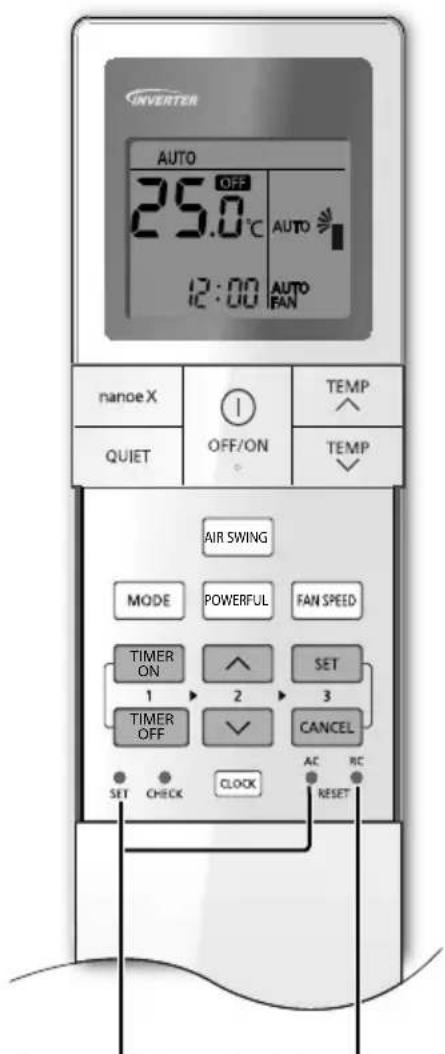

INVERTER AUTO OFF 25.0°C AUTO 12:00 AUTO FAN B nanoe X QUIET OFF/ON TEMP TEMP AIR SWING MODE POWERFUL FAN SPEED TIMER ON 1 SET 2 3 TIMER OFF CANCEL SET CHECK CLOCK AC RC RESET A

Brug fjernbetjeningen inden for 8 m fra fjernbetjeningsmodtageren på den indendørs enhed.

Kvikvejledning

Isætning af batterier

① Træk bagsiden af fjernbetjeningen.
② Isæt AAA- eller R03-batterier.
③ Luk dækslet.

A Indstilling af ur

① Tryk på CLOCK og indstil tiden

- Tryk og hold CLOCK inde i ca. 5 sekunder for at vise tiden i 12-timers format (am/pm) eller 24-timers format.

② Bekræft SET.

Tak for dit valg af Panasonic Air Conditioner.

Indholdsfortegnelse

Sikkerhedsanvisninger ..... 26-37

Sådan bruger du anlægget .. 38-39

Hvis du vil vide mere ..... 40-41

Rengøringsvejledning 42

Fejlfinding 43-45

Oplysninger 91

Tilbehør

• Fjernbetjening
• AAA- eller R03-batterier × 2
- Holder til fjernbetjening
- Skruer til fjernbetjeningsholder × 2

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

B Grundlæggende betjening

① Tryk på MODE for at vælge den ønskede tilstand.

② Tryk på OFF/ON for at starte/stoppe driften.

• Vær opmærksom på, at OFF -indikationen er på skærmen for at starte enheden.

③ Vælg den ønskede temperatur

Områdevalg: 16,0 °C \~ 30,0 °C / 60 °F \~ 86 °F.

- Tryk på og hold i ca. 10 sekunder for at få vist temperaturen i °C eller °F.

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes:

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassifi ceret nedenstående:

Disse apparater er ikke beregnet til brug af den brede offentlighed.

ADVARSEL

Dette symboladvarer om farefor dødsfaldeller alvorligtilskadekomst.

! FORSIGTIG

Dette symboladvarer om farefor person- ellertingskade.

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Disse symboler angiver, at handlingen er OBLIGATORISK.

Varmepumpen har en fyldning større end 1 kg kølemiddel, og skal derfor efterses mindst en gang om året. Eftersynet skal foretages af en person, som opfylder kvalifi kationskravene til at udføre kontrolopgaver på den pågældende anlægstype.

Bemærk

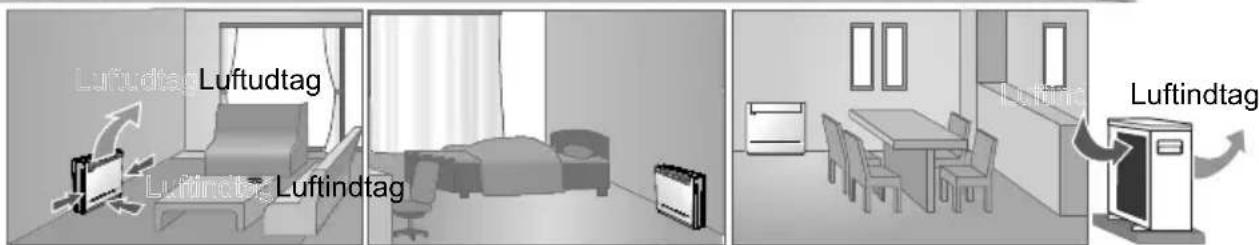

Undgå at placere nogen form for genstande foran eller i nærheden af indendørsenheden for at undgå en ujævn luftstrømsfordeling.

ADVARSEL

Indendørs enhed og udendørs enhed

Dette apparat kan anvendes af børn i alderen fra 8 år og opefter, og af personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de har fået information eller instruktion om brugen af apparatet på en sikker måde, og forstår den involverede risiko. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

Få bekræftet hos autoriseret forhandler eller specialist, at du kan bruge et andet kølemiddel end det anbefalede. Brug af en anden kølemiddeltype end den specifi cerede kan forårsage skader på produktet, brud, og personskader osv.

Brug ikke andre midler til at fremskynde afrimningsprocessen eller til at rengøre, end dem, der anbefales af producenten. Enhver uegnet metode eller brug af uforenelige materialer kan forårsage produktbeskadigelse, brist og alvorlig personskade.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Undgå, at fi ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, när det lyner, da det kan forårsage stød.

Udsæt ikke dig selv direkte for kold luft i en lang periode for at undgå for kraftig afkøling.

Undgå at sidde eller træde på enheden, da du kan falde ned.

Fjernbetjening

Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

Strømforsyning

Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Brug ikke den samme stikkontakt til andet udstyr.
• Betjen ikke enheden med våde hænder.
  • Bøj ikke netledningen for meget.
• Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.

Hvis netledningen er beskadiget, skal den, for at undgå enhver risiko, udskiftes af producenten, en servicerepræsentant eller en tilsvarende kvalifi ceret fagmand.

Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Sæt netstikket rigtigt i.
• Støv på netstikket bør jævnligt tørres af med en tør klud.

Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen.

(Risiko for røg/brand/elektrisk stød) Eksempler på noget unormalt/en fejl

• ELCB udløses ofte.
• Der konstateres en lugt af brændt.
• Enheden støjer eller vibrerer unormalt.
• Der lækker vand fra den indendørs enhed.

- Netledningen eller -stikket bliver unormalt varmt.

- Ventilatorhastigheden kan ikke reguleres.

- Enheden holder omgående op med at køre, selvom den er tændt og klar til brug.

- Ventilatoren stopper ikke, selvom betjeningen stopper.

Dette udstyr skal jordforbindes, så stød eller brand undgås.

Undgå elektrisk stød ved at slukke for strømforsyningen og trække stikket ud:

• Før rengøring eller vedligeholdelse
• Når anlægget ikke skal anvendes i længere tid
• Under unormalt stærk lynaktivitet.

FORSIGTIG

Indendørs enhed og udendørs enhed

For at undgå skader eller korrosion på indendørsenheden må den ikke vaskes med vand, rensebenzin, fortynder eller skurepulver.

Brug den ikke til bevarelse af præcisionsudstyr, fødevarer, dyr, planter, kunstværker eller andre genstande. Dette kan bevirke kvalitetsforringelse osv.

Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.

Udsæt ikke planter eller husdyr direkte for luftstrømmen for at undgå kvæstelser osv.

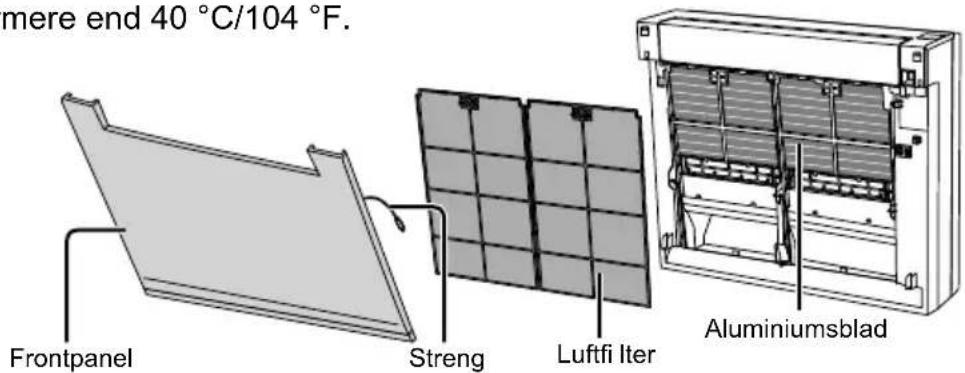

Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.

TÆND ikke den indendørs, når gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, før enheden betjenes.

Installer ikke enheden i et olie- og røgfyldt område for at undgå beskadigelse af enheden.

Adskil ikke enheden for at rengøre den, så personskade undgås.

Undgå at stå på en ustabil bænk ved rengøring af enheden for at undgå personskade.

Anbring ikke en vase eller vandbeholder på enheden. Vandet kan komme ind i enheden og forringe isolationen. Dette kan bevirke elektrisk stød.

Åbn ikke vindue eller dør i længere tid under drift, det kan medføre stort strømforbrug og ubehagelige temperaturændringer.

Undgå lækage ved at sikre, at drænrøret er:

• Tilsluttet korrekt
• Holdes fri af tagrender og beholdere
• Ikke er nedsænket i vand

Efter en lang periode med brug eller brug med forbrændingsudstyr skal lokalet udluftes jævnligt.

Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

Fjernbetjening

Undlad brug af genopladelige (Ni-Cd) batterier. Hvilket kan ødelægge fjernbetjeningen.

Sådan undgås fejl eller beskadigelse af fjernbetjeningen:

• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Der skal isættes nye batterier af samme type i overensstemmelse med den angivne polaritet.

Strømforsyning

For at forhindre stød må du ikke stikket ud ved at trække i ledningen.

ADVARSEL

Dette apparat er fyldt med R32 (let brændbart kølemiddel).

Hvis kølemidlet er lækket, og udsættes for en ekstern antændelseskilde, er der risiko for brand.

Indendørs enhed og udendørs enhed

Apparatet skal installeres og/eller drives i et rum med et gulvareal, der er større end Amin (m²), og holdes væk fra antændelseskilder såsom varme/gnister/åben ild, eller farlige områder med gasapparater, gasmadlavning, netagtige gasforsyningssystemer eller elektriske kogeapparater, etc. (Der henvises til Skema A i installationsvejledningen skema for Amin (m²))

Vær opmærksom på, at kølemidlet kan være lugtfrit, så det anbefales at have egnede gasdetektorer til brændbare gasser installeret, som er i stand til at advare ved lækager.

Sørg for, at alle nødvendige ventilationsåbninger ikke tildækkes.

Må ikke laves hul i eller brændes, da apparatet er under tryk. Udsæt ikke apparatet for varme, fl ammer, gnister eller andre antændelseskilder. Ellers kan det eksplodere og forårsage tilskadekomst eller død.

Forholdsregler for brug af R32-kølemiddel

De grundlæggende fremgangsmåder for installationsarbejde er de samme som almindelige kølemiddelmodeller (R410A, R22).

Eftersom driftstrykket er højere end for kølemiddel R22-modeller, er nogle af værktøjerne for rør og installation og service specielle. Især ved udskiftning af et kølemiddel R22-model med en ny kølemiddel R32-model, skal du altid udskifte det almindelige rør og brystmøtrikker med røret og brystmøtrikkerne til R32 og R410A på den udendørs enhedsside. For R32 og R410A kan den samme brystmøtrik på den udendørs enhedsside og rør anvendes.

Blanding af forskellige kølemidler i et system er forbudt. Modeller, der bruger kølemiddel R32 og R410A har en anden gevinddiameter for fyldningsåbningen for at forhindre fejlagtig fyldning med kølemiddel R22 og for sikkerhedens skyld.

Tjek derfor på forhånd. [Gevinddiameteren for fyldningsåbningen for R32 og R410A er 1/2 tomme.]

Sørg altid for, at fremmedlegemer (olie, vand, osv.) ikke trænger ind i rørene. Forsegl også åbningen sikkert ved opbevaring af rør, ved at knibe, tape, osv. (håndtering af R32 svarer til R410A.)

- Drift, vedligeholdelse, reparation og kølemiddelgenvinding skal udføres af personer, der er uddannet og certifi ceret i brug af brandbare kølemidler, og som er anbefalet af fabrikanten. Alle personer, der bruger, servicerer eller vedligeholder et system eller tilknyttede dele af udstyret, skal være uddannet og certifi ceret.

• Alle delene i kølekredsløbet (fordampere, luftkølere, AHU, kondensatorer og væskemodtagere) eller rørsystemet må ikke være i nærheden af varmekilder, åben ild, aktive gasapparat eller et aktivt elektrisk varmeapparat.
• Brugeren/ejeren eller deres repræsentant skal regelmæssigt kontrollere alarmerne, den mekanisk ventilation og detektorerne, mindst en gang om året, og i henhold til nationale regler, for at sikre at de virker ordentligt.
• En logbog skal opretholdes. Resultaterne af denne kontrol, skal registreres i logbogen.
• Eventuelle ventilationer på snævre steder skal kontrolleres for at bekræfte, at der ikke er nogen forhindringer.
• Før et nyt kølesystem tages i brug, skal personen der er ansvarlig for systemet sørge for, at driftspersonalet er uddannet og certifi ceret, og at brugsanvisningen bruges til at vejlede dem om byggeriet, tilsyn, drift og vedligeholdelse af kølesystemet. De skal også oplyses om hvilke sikkerhedsforanstaltninger, der skal overholdes, samt kølemiddels egenskaber og hvordan det håndteres.
• De generelle krav til et uddannet og certifi ceret personale er som følger:

a) Kendskab til lovgivningen, reglerne og standarderne vedrørende brandbare kølemidler; og,

b) Detaljeret viden om og kendskab til håndtering af brandbare kølemidler, personlige værnemidler, forebyggelse af kølemiddelslækage, håndtering af cylindre, opladning, sporing, genvinding og bortskaffelse af lækage; og,

c) Evnen til at forstå og i praksis overholde kravene i den nationale lovgivning, samt i reglerne og standarderne; og, d) Løbende gennemføre regelmæssige uddannelse og videregående uddannelse, for at opretholde denne ekspertise.

1. Installation (Plads)

• Et produkt med brandbare kølemidler må ikke opstilles i et ikke-ventileret rum, hvis rummet er mindre end Amin (m ^2 ).
• Hvis systemet fyldes op på stedet, skal effekten af kølemidlet, der påfyldes, og som skydes forskellige rørlængder, kvantifi ceres, måles og mærkes.
• Skal sikre, at installationen af rørarbejdet skal holdes på et minimum. Undgå brug af bulet rør og tillad ikke akut bøjning.
• Skal sikre, at rørarbejdet skal beskyttes mod fysisk skade.
• Skal overholde nationale gasforskrifter, statslige kommunale regler og lovgivning. Underret relevante myndigheder i henhold til alle gældende regler.
• Skal sikre, at mekaniske forbindelser er tilgængelige for vedligeholdelse.
• I tilfælde, der kræver mekanisk ventilation, skal ventilationsåbninger holdes fri for blokering.
• Ved bortskaffelse af produktet skal forholdsreglerne i #12 følges og nationale regler overholdes. Kontakt altid de lokale kommunale kontorer for korrekt håndtering.

2. Service

2-1. Servicepersonale

• Systemet skal ses efter, regelmæssigt undersøges og vedligeholdes af et uddannet og certifi ceret personale, der er ansat af systemets bruger, eller personen, der er ansvarlig for systemet.
• Sørg for, at mængden af kølemiddel, der påfyldes, er i henhold til størrelsen på rummet, hvor delene der indeholder kølemidlet, fi ndes.
• Sørg for, at kølemidlet ikke lækker.
• Enhver kvalifi ceret person, der er involveret i at arbejde på eller bryde ind i et kølemiddelkredsløb, skal have et aktuelt gyldigt certifi kat fra en industriakkrediteret vurderingsmyndighed, som bemyndiger deres kompetence til at håndtere kølemidler sikkert i overensstemmelse med en industrianerkendt vurderingsspecifi kation.
• Service må kun udføres som anbefalet af udstyrsproducenten. Vedligeholdelse og reparation, der kræver assistance fra andet kvalifi ceret personale, skal udføres under tilsyn af den person, som er kompetent i brugen af brændbare kølemidler.
• Service må kun udføres som anbefalet af producenten.

2-2. Arbejde

• Før der påbegyndes arbejde på systemer, der indeholder brændbare kølemidler, er sikkerhedstjek nødvendige for at sikre, at risikoen for antændelse minimeres. For reparation på kølesystemet skal forholdsreglerne i #2-2 til #2-8 følges, før der udføres arbejde på systemet.
• Arbejdet skal foretages i henhold til en kontrolleret procedure for at minimere risikoen for at der er en brændbar gas eller damp til stede, mens arbejdet udføres.
• Al vedligeholdelsespersonale og andre, der arbejder i det lokale område, skal instrueres i og være under tilsyn for arbejdet, der udføres.
• Undgå at arbejde i lukkede rum. Sikr altid pladsen omkring kilden. Der skal være en sikkerhedsafstand på mindst 2 meter, eller en zoneinddeling af fri plads på mindst 2 meter i radius.
• Bær passende beskyttelsesudstyr, inklusive åndedrætsværn, som forholdene tillader.
• Kontrollér, at forholdene inden for området er blevet gjort sikre ved begrænsning af brug af brændbart materiale. Hold alle antændelseskilder og varme metaloverfl ader på afstand.

2-3. Kontrol af tilstedeværelse af kølemiddel

• Området skal kontrolleres med en passende kølemiddeldetektor før og under arbejdet, for at sikre at teknikeren er klar over potentielt brændbare atmosfærer.
• Sørg for, at det lækagesporingsudstyr, der anvendes, er egnet til brug med brændbare kølemidler, dvs. ikke danner gnister, er tilstrækkeligt forseglet eller egensikker.
• I tilfælde af lækage/spild skal du straks ventilere området og holde dig væk fra vindretningen og væk fra spild/udslip.
• I tilfælde af lækage/spild skal du meddele personer, der befi nder sig i vindretningen, om lækagen/spildet, og øjeblikkeligt isolere fareområdet og holde uvedkommende personale ude.

2-4. Tilstedeværelse af brandslukker

• Hvis der skal udføres noget varmt arbejde på køleudstyret eller nogen tilhørende dele, skal der være passende brandslukningsudstyr tilgængeligt ved hånden.
• Hav en pulverslukker eller CO _2 -brandslukker ved fyldningsområdet.

2-5. Ingen antændelseskilder

• Ingen person, der udfører arbejde i forhold til et kølesystem, som indebærer udsættelse for rørinstallation, der indeholder eller har indeholdt brændbart kølemiddel, må bruge nogen antændelseskilder på en sådan måde, at det kan føre til fare for brand eller eksplosion. Han/hun må ikke ryge, når de udfører et sådant arbejde.
• Alle mulige antændelseskilder, herunder cigaretrygning, skal holdes tilstrækkeligt langt væk fra stedet for installation, reparation, fjernelse og bortskaffelse, hvorunder brændbart kølemiddel muligvis kan frigives til det omgivende rum.
• Før arbejde fi nder sted, skal området omkring udstyret undersøges for at sikre, at der ikke er brændbare farer eller antændelsesrisici.
  • "Rygning forbudt"-skilte skal vises.

2-6. Ventileret område

• Sørg for, at området er i det åbne, eller at det er tilstrækkeligt ventileret, før du bryder ind i systemet eller udfører varmt arbejde.
• En vis grad af ventilation skal fortsætte i den periode, hvor arbejdet udføres.
• Ventilationen skal sikkert sprede frigivet kølemiddel og helst drive det ud i atmosfæren.

2-7. Kontroller af køleudstyret

• Hvor elektriske komponenter bliver fyldt, skal de være egnet til formålet og til den korrekte specifi kation.
• På alle tidspunkter skal producentens vedligeholdelses- og serviceretningslinjer følges.
• I tvivlstilfælde kontaktes producentens tekniske afdeling for assistance.
• Følgende kontroller skal anvendes på installationer, der bruger brændbare kølemidler.

- Fyldningsstørrelsen er i overensstemmelse med rummets størrelse, inden for hvilken kølemidlet, der indeholder dele, er installeret.

• Ventilationsmaskiner og -udgange fungerer hensigtsmæssigt og er ikke blokerede.
• Hvis der anvendes et indirekte kølekredsløb, skal det sekundære kredsløb kontrolleres for tilstedeværelse af kølemiddel.
• Mærkningen på udstyret skal fortsat være synlig og læselig. Mærkninger og skilte, der er ulæselige, skal korrigeres.
• Kølerør eller -komponenter er installeret i en position, hvor det er usandsynligt, at de bliver udsat for et stof, som kan korrodere kølemiddel, der indeholder komponenter, medmindre komponenterne er konstrueret af materialer, der er iboende modstandsdygtige over for at blive korroderet eller er beskyttet ordentligt imod at blive så korroderet.

2-8. Kontroller af elektriske enheder

• Reparation og vedligeholdelse af elektriske komponenter skal omfatte indledende sikkerhedskontroller og komponentinspektionsprocedurer.
• Indledende sikkerhedskontroller skal omfatte, men er ikke begrænses til: -

-At kondensatorer tømmes: dette skal ske på en sikker måde for at undgå muligheden for gnister.
- At ingen strømførende elektriske komponenter og ledninger er udsat under fyldning, genvinding eller udrensning af systemet.
-At der er strømgennemgang i jordforbindelsen.

• På alle tidspunkter skal producentens vedligeholdelses- og serviceretningslinjer følges.
• I tvivlstilfælde kontaktes producentens tekniske afdeling for assistance.
• Hvis der foreligger en fejl, der kan kompromittere sikkerheden, må ingen strømforsyning være forbundet til kredsløbet, indtil det er behandlet tilfredsstillende.
• Hvis fejlen ikke kan rettes med det samme, men det er nødvendigt at fortsætte driften, skal der anvendes en passende midlertidig løsning.
• Ejeren af udstyret skal informeres eller meddeles, så alle parter rådes derefter.

3. Reparationer på forseglede komponenter

• Under reparation af forseglede komponenter skal alle elektriske forsyninger kobles fra udstyret, der arbejdede på, forud for enhver fjernelse af forseglede dæksler, osv.
• Hvis det er absolut nødvendigt at have en elektrisk forsyning til udstyr under service, så skal der placeres en permanent driftsform for lækagesøgning på det mest kritiske sted for at advare om en potentielt farlig situation.
• Der skal rettes særlig opmærksomhed mod det følgende for at sikre, at huset ikke ændres ved arbejde på elektriske komponenter på en sådan måde, at beskyttelsesniveauet påvirkes. Dette omfatter skader på kabler, overdrevent antal af forbindelser, terminaler, der ikke følger den oprindelige specifi kation, skader på forseglinger, forkert montering af stopbøsninger, osv.
• Sørg for, at apparatet er sikkert monteret.
• Sørg for, at forseglinger eller tætningsmaterialer ikke er nedbrudt, således at de ikke længere tjener det formål at forhindre indtrængning af brændbare atmosfærer.
• Reservedele skal være i overensstemmelse med producentens specifi kationer.

BEMÆRK: Brugen af silikonetætningsmiddel kan forhindre virkningen af nogle typer af lækagesporingsudstyr.

Egensikre komponenter behøver ikke at være isoleret, før der arbejdes på dem.

4. Reparation af egensikre komponenter

• Der må ikke påføres permanente induktive eller elektriske kapacitetsbelastninger til kredsløbet uden at sikre, at dette ikke vil overstige den tilladte spænding og strøm, der er tilladt for udstyret i brug.
• Egensikre komponenter er de eneste typer, der kan arbejdes på, mens de er strømførende ved tilstedeværelse af en brændbar atmosfære.
• Testapparatet skal være på den korrekte klassifi cering.
• Udskift kun komponenter med dele, der er angivet af producenten. Dele, der ikke er angivet af producenten, kan medføre antændelse af kølemiddel i atmosfæren fra en lækage.

5. Kabelføring

• Kontrollér, at kabelføringen vil bliver udsat for slid, korrosion, for højt tryk, vibration, skarpe kanter eller andre skadelige miljømæssige virkninger.
• Kontrollen skal også tage virkningerne af aldring eller kontinuerlig vibration fra kilder såsom kompressorer eller ventilatorer i betragtning.

6. Sporing af brændbare kølemidler

• Under ingen omstændigheder må potentielle antændelseskilder bruges i søgningen eller sporingen af kølemiddellækager.
• En halogenid fakkel (eller enhver anden detektor, der bruger åben ild) må ikke anvendes.

7. Metoder for sporing af lækage

Følgende lækagesporingsmetoder anses for acceptable på alle kølemiddelssystemer.

• Der må ikke spores nogen utætheder, når der bruges et sporingsudstyr med en kapacitet på 10^-6 Pa·m ^3 /s eller bedre, som for eksempel en heliumsniffer.
• Elektroniske enheder til sporing af lækager kan bruges til at registrere brandbare kølemidler, men følsomheden er muligvis ikke tilstrækkelig, eller enheden skal muligvis genkalibreres. (Sporingsudstyr skal kalibreres i et kølemiddelfrit område).
• Kontrollér, at detektoren ikke er en potentiel antændelseskilde og er egnet til det anvendte kølemiddel.
• Lækagesporingsudstyr skal indstilles til en procentdel af LFL af kølemidlet og skal kalibreres til det anvendte kølemiddel, og den passende procentdel af gas (højest 25 %) er bekræftet.
• Lækagesporingsvæsker er egnede til brug med de fl este kølemidler, men brugen af rengøringsmidler, der indeholder klor, skal undgås, da klor kan reagere med kølemidlet og korrodere kobberrørsinstallationen.
• Hvis der er mistanke om en lækage, skal åben ild skal fjernes/slukket.
• Hvis der fi ndes en lækage af kølemiddel, der kræver lodning, skal alt kølemidlet genvindes fra systemet, eller isoleres (ved hjælp af afspærringsventiler) i en del af systemet, der er langt væk fra lækagen. Oxygenfri nitrogen (OFN) skal derefter renses gennem systemet både før og under lodningsprocessen.

OFN = iltfrit kvælstof. Type af inert gas.

• Når der brydes ind i kørekredsløbet for at foretage reparationer - eller for andre formål - skal almindelige procedurer anvendes. Det er dog vigtigt, at den bedste praksis følges, da brændbarhed er en overvejelse. Følgende procedure skal overholdes: fjern kølemiddel -> rens kredsløb med inaktiv gas -> udtøm -> rens igen med inaktiv gas -> åbn kredsløbet ved at skære eller lodde
• Kølemiddelfyldningen skal genvindes i de korrekte genvindingscylindre.
• Systemet skal "skylles" med OFN for at gøre enheden sikker.
• Denne proces skal muligvis gentages fl ere gange.
• Komprimeret luft eller ilt må ikke anvendes til denne opgave.
• Skylning skal opnås ved at bryde vakuummet i systemet med OFN og fortsætte med at fylde, indtil arbejdstrykket opnås, og derefter ved udluftning til atmosfæren, og til sidst ved at trække ned til et vakuum.
• Denne proces skal gentages, indtil der ikke er kølemiddel i systemet.
• Når den endelige OFN-fyldning anvendes, skal systemet udluftes ned til atmosfærisk tryk, for at der kan foretages arbejde.
• Denne handling er helt afgørende, hvis der skal foretages lodningsarbejde på røret.
• Kontrollér, at udløbet for vakuumpumpen ikke er tæt på nogle antændelseskilder og at der er ventilation tilgængelig.

9. Fyldningsprocedurer

• Ud over de almindelige

• Sørg for, at der ikke opstår forurening af forskellige kølemidler, när du bruger fyldningsudstyr.
• Slanger eller linjer skal være så korte som muligt for at minimere mængden af kølemiddel, der er indeholdt i dem.
• Cylindre skal holdes oprejst.
• Kontrollér, at kølesystemet er jordet før fyldning af systemet med kølemiddel.

• Mærk systemet, när fyldningen er færdig (hvis ikke allerede).
  -Der skal udvises stor forsigtighed med ikke at overfylde kølesystemet.

• Forud for genfyldning af systemet skal det tryktestes med OFN (se #7).

• Systemet skal tæthedsprøves ved afslutningen af fyldning, men før idriftsættelse.
• En opfølgende tæthedsprøvning skal udføres, inden du forlader stedet.
• Elektrostatisk ladning kan akkumulere og skabe en farlig tilstand ved fyldning og tømning af kølemiddel. For at undgå brand eller eksplosion skal statisk elektricitet afl edes ved omplacering ved at jordforbinde og give fast masseforbindelse til beholdere og udstyr før fyldning/tømning.

10. Nedlukning

• Før udførelse af denne procedure, er det vigtigt, at teknikeren er helt fortrolig med udstyret og alle dets detaljer.
• Det er anbefalet god praksis, at alle kølemidler genvindes sikkert.
• Før opgaven udføres, skal der tages en olie- og kølemiddelprøve i tilfælde af, at analyse er påkrævet inden genbrug af genvundet kølemiddel.
• Det er vigtigt, at der er elektrisk strøm til rådighed, før opgaven påbegyndes.

a) Bliv fortrolig med udstyret og dets drift.
b) Isolér systemet elektrisk.
c) Inden du udføres proceduren, skal du sikre, at:

• mekanisk håndteringsudstyr er tilgængeligt, hvis nødvendigt, til håndtering af kølemiddelcylindre;
• alle personlige værnemidler er til rådighed og bliver brugt korrekt;
• genvindingsprocessen er under opsyn hele tiden af en kompetent person;
• genvindingsudstyr og cylindre er i overensstemmelse med de relevante standarder.

d) Udpump kølemiddelsystem, hvis muligt.
e) Hvis et vakuum ikke er muligt, så lav en manifold så kølemiddel kan fjernes fra forskellige dele af systemet.
f) Sørg for at cylinderen er placeret på vægten før genvinding fi nder sted.
g) Start genvindingsmaskinen og arbejd i overensstemmelse med producentens anvisninger.
h) Undlad at overfylde cylindrene. (Ikke mere end 80 % mængde væskefyldning).

i) Overskrid ikke det maksimale arbejdstryk for cylinderen, selv midlertidigt.

j) Når cylindrene er korrekt udfyldt, og processen afsluttet, skal du sørge for, at cylindrene og udstyret straks fjernes fra stedet, og at alle afspærringsventiler på udstyret lukkes.

k) Genvundet kølemiddel må ikke fyldes i et andet kølesystem, medmindre det er blevet rengjort og kontrolleret.

- Elektrostatisk ladning kan akkumulere og skabe en farlig tilstand ved fyldning eller tømning af kølemidlet. For at undgå brand eller eksplosion skal statisk elektricitet afl edes ved omplacering ved at jordforbinde og give fast masseforbindelse til beholdere og udstyr før fyldning/tømning.

11. Mærkning

• Udstyr skal mærkes med angivelse af, at det har været ude af drift og tømt for kølemiddel.
• Mærkaten skal være dateret og underskrevet.
• Kontrollér, at der er mærkater på udstyret, som angiver, at udstyret indeholder brændbart kølemiddel.

12. Genvinding

• Når du fjerner kølemiddel fra et system, enten til servicering eller nedlukning, er det anbefalet god praksis, at alle kølemidler fjernes sikkert.
• Ved overførsel af kølemiddel til cylindre skal du sikre, at der kun anvendes passende kølemiddelgenvindingscylindre.
• Sørg for, at det korrekte antal cylindre til at holde den samlede systemfyldning er tilgængelige.
• Alle cylindre, der skal anvendes, er beregnet til det genvundne kølemiddel og mærket til det kølemiddel (dvs. særlige cylindre til genvinding af kølemiddel).

• Cylindre skal være komplette med overtryksventil og tilhørende afspærringsventiler i god stand.
• Genvindingscylindre evakueres og, om muligt, afkøles inden genvinding fi nder sted.
• Genindvindingsudstyret skal være i god stand, og der skal være en vejledning tilgængelig for udstyret. Udstyret skal være egnet til genindvinding af brandbare kølemidler.
• Desuden skal der være et sæt af kalibrerede vægte til rådighed og i god stand.
• Slanger skal være komplette med lækagefrie frakoblinger og i god stand.
• Før brug af genvindingsmaskinen skal du kontrollere, at den er i tilfredsstillende stand, har været korrekt vedligeholdt, og at alle tilhørende elektriske komponenter er forseglede for at forhindre antændelse i tilfælde af udslip af kølemiddel. Kontakt fabrikanten hvis du er i tvivl.
• Det genvundne kølemiddel skal returneres til kølemiddelleverandøren i den korrekte genvindingscylinder, og med den relevante affaldstransportseddel.
• Bland ikke kølemidler i genvindingsenheder og især ikke i cylindre.
• Hvis kompressorer eller kompressorolier skal fjernes, skal det sikres, at de er blevet tömt til et acceptabelt niveau til at sørge for, at brændbart kølemiddel ikke forbliver inde i smøremidlet.
• Tømningsprocessen skal udføres før returnering af kompressoren til leverandørerne.
• Der må kun anvendes elvarme til kompressoren til at fremskynde denne proces.
• Når olien er drænet fra et system, skal det udføres sikkert.

POWER TIMER nanoeX Indikator

Sådan justeres luftstrømsretningen


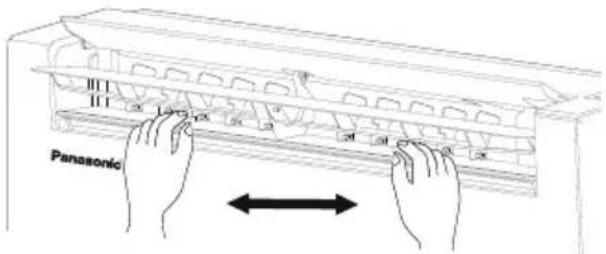

- For at ændre den vandrette luftstrømsretning, fl yt den lodrette vinge manuelt inden driften startes.

Panasonic

For at justere ventilatorhastighed

- I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

Opnå temperatur hurtigt

Nyde lydløse betjeninger

- Denne drift reducerer luftstøj.

INVERTER AUTO 25.0°C 12:00 AUTO FAN nance X OFF/ON TEMP QUIET TEMPLEMP AIR SWING MODE POWERFUL FAN SPEED TIMER ON 2 SET 1 TIMER OFF 3 CANCEL SET CHECK CLOCK AC RC RESET

Bruges ikke i normal drift.
Tryk for at gendanne fjernbetjeningen til standardindstillingen.

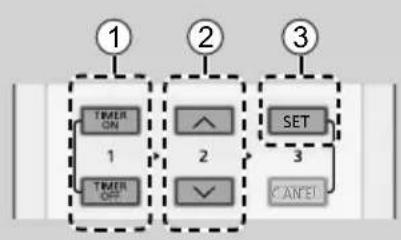

Sådan indstilles timeren

2 sæt ON- og OFF-timere er tilgængelige til at TÆNDE eller SLUKKE for enheden på forskellige forudindstillede tidspunkter.
        J["CANCEL"]
    end

① Slå timer TIL eller FRA

• Hver gang du trykker:

②Indstil et tidspunkt

③Bekr.

• Tryk på TIMER ON eller TIMER OFF for at vælge enten ⏻1 eller ⏻2 og tryk derefter på CANCEL for at annullere ON- eller OFF-timeren.
• Hvis timeren annulleres manuelt eller på grund af strømsvigt, kan du genindstille timeren ved at trykke på TIMER ON eller TIMER OFF for at vælge enten ⏻1 eller ⏻bg derefter trykke på SET.
• Den nærmeste indstilling af timeren vises og aktiveres i rækkefølge.
• Timerdrift er baseret på uret, der er indstillet i fjernbetjeningen og gentages dagligt, när den er fastsat. For indstilling af uret, henvises til Kvikvejledningen.

Rensning af luften

nanoe X

- Se "Hvis du vil vide mere ..." for yderligere oplysninger.

Bemærk

POWERFUL

QUIET

nanoe X

- Kan aktiveres i alle tilstande, og kan annulleres ved at trykke på den samme knap igen.

POWERFUL

QUIET

- Kan ikke vælges på samme tidspunkt.

Driftstilstand

• Det er muligt at betjene indendørsenheder individuelt eller samtidigt. Den første enhed der tændes for, har prioritet over de følgende.
• Under drift kan VARME/K∅L-tilstandene ikke aktiveres på samme tid for forskellige indendørs enheder.
• Strømindikatoren blinker, hvilket betyder, at indendørsenheden er klar til de forskellige driftsformer.

AUTO : Under drift vil STR∅M-indikatoren blinke i starten.

Enkelt

- Enheden vælger driftstilstand hvert 10 minut, så den passer til indstillingen og rumtemperaturerne.

Multi

- Enheden vælger driftstilstand hver 3 timer, så den passer til temperaturindstilling, udendørstemperatur og rumtemperatur.

VARME : STR∅M-indikatoren blinker, til at begynde med, i denne driftstilstand. Det tager anlægget et stykke tid at varme op. - For systemer hvor VARME-drift er blevet blokeret, fordi der er valgt en anden driftstilstand end VARME, vil indendørsenheden stoppe og STR∅M-indikatoren vil blinke.

K∅L (AFK∅LING) : Giver effektiv og behagelig nedkøling efter dit behov.

DRY (AFFUGT) : Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

Energibesparende temperaturindstilling

Drift af anlægget inden for det anbefalede temperaturområde kan spare på energien.

HEAT (VARME): 20,0 °C \~ 24,0 °C / 68 °F \~ 75 °F.

Hvis du har valgt AUTO, vil fl appen automatisk svinge op/ned.

I VARME-tilstand:

Hvis AUTO er valgt, sidder den vandrette flap fast i en foruddefineret stilling.

Styring af automatisk genstart

Hvis strømmen vender tilbage efter et strømudfald, vil driften automatisk genoptages efter et stykke tid, med den tidligere driftstilstand og luftstrømsretning.

- Denne styring er ikke mulig, när TIMER er indstillet.

nanoeX

■ For at nyde et friskt og rent miljø

Denne drift giver ren luft, fugter din hud og dit hår, og reducerer og neutraliserer lugte i rummet.

Driftsbetingelser

Brug dette klimaanlæg i det temperaturområde, der er angivet i tabellen.

Temperatur °C (°F)		Indendørs		Udendørsenhed med indedel *1		Udendørsenhed med flere indedele *2
		DBT WBT	DBT WBT	DBT WBT
K∅L (AFK∅LING)	Maks.	32 (89,6) 23	(73,4) 43 (109,4)	26 (78,8)	46 (114,8) 26	(78,8)
	Min.	16 (60,8) 11	(51,8) -10 (14,0)	-10 (14,0)	-
VARME	Maks.	30 (86,0) - 24	(75,2) 18 (64,4)	24 (75,2)	18 (64,4)
	Min.	16 (60,8) - -15	(5,0) -16 (3,2)	-15 (5,0) -16	(3,2)

DBT: Tørpæretemperatur, WBT: Vådpæretemperatur
*1 CU-Z25UBEA, CU-Z35UBEA, CU-Z50UBEA
*2 CU-2E12SBE, CU-2E15SBE, CU-2E18SBE, CU-2Z35TBE, CU-2Z41TBE, CU-2Z50TBE

For at sikre optimal ydeevne af enheden, skal rengøring udføres med regelmæssige mellemrum. En uren enhed kan forårsage funktionsfejl, og du kan se fejlkoden "H 99". Kontakt din autoriserede forhandler.

• Afbryd strømmen og træk stikket ud, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.
• Brug ikke rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH 7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40 °C/104 °F.

Indendørs enhed

mere end 40 °C/104 °F. Frontpanel Streng Luftfi Iter Aluminiumsblad

Indendørs enhed

Aftør anlægget forsigtigt med en blød, tør klud.

Spoler og ventilatorer skal rengøres mindst hver 6. måned af autoriseret forhandler.

Udendørs enhed

Fjern snavs, der omgiver enheden.

• Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af fi Iterets overfl ade.
- Tør fi ltrene grundigt i skygge, væk fra åben ild eller direkte sollys.
- Udskift fi Itret, hvis det er beskadiget.

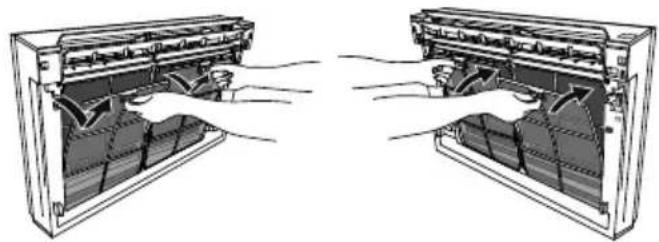

① Fjern frontpanelet ① Montér luftfi Iter
② Fjern luftfi Iter
② Montér frontpanelet

① Skub tappen ind på begge sider af frontpanelet.
② Åbn frontpanelet
③ Tag strengen af krogen.
④ Løft frontpanelet op for at fjerne det.
- Aftør frontsiden forsigtigt med en blød, tør klud.
⑤ Monter frontpanelet ved at følge den omvende proces for fjernelse.

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag
POWER-indikatoren blinker, før enheden tændes.	Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet. Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.
Strømindikatoren blinker, når enheden står på VARME-funktionen, og der ikke blæses varm luft ud (og fl appen er lukket).	Enheden er i afrimningsdrift.
STR∅M-indikatoren blinker, og stopper når den er i K∅LE/AFFUGT-tilstand.	Systemet er låst til kun at fungere i VARME (LUFTVARMNING)-tilstand.
TIMER-indikatoren er altid tændt. • Indstillingen	på timeren gentages dagligt, når den først er foretaget.
Driften forsinkes i nogle få minutter efter genstart.	Forsinkelsen er en beskyttelse af anlæggets kompressor.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	For at undgå utilsigtet kølevirkning.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	Dette hjælper med at fjerne den omgivende lugt.
Der er en mærkelig lugt i rummet. • Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Det lyder som om noget revner, når enheden bruges.	Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.
Lyden af strømmende vand kan høres under drift.	Kølemiddelstrømning i anlægget.
Der kommer tåge ud af indendørsenheden. • Kondenseringsvirkning på grund af køleprocessen.
Udendørsenheden udsender vand/damp. • Der forekommer kondensering eller fordampning på rørene.
Misfarvning af plastikdele. • Misfarvning, er afhængig af bestanddelene i plastikken, den fremskyndes når delene udsættes for varme, sollys, UV-lys eller miljøfaktorer.
Støv opsamlet på væggen. • På grund af luftcirkulation eller statisk elektricitet frembragt af køleklimaanlægget. Nogle typer tapet opsamler nemt støv (det anbefales at rengøre området omkring køleklimaanlægget regelmæssigt).

Symptom Kontrol
Drift i VARME/K∅L-tilstand fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften. • Kontroller, om anlægget er	blevet installeret på et hældende underlag.Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke.(Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke. • Kontroller, om effektafbr	deren er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt din autoriserede forhandler.

Når...

■ Fjernbetjeningen mangler, eller der er opstået en fejlfunktion.

1. Tryk på knappen én gang for at bruge i AUTO-tilstand.
2. Tryk på og hold knappen nede, indtil du hører 1 bip, og slip derefter for at bruge i forceret K∅L-tilstand.
3. Gentag trin 2. Tryk på og hold knappen nede, indtil du hører 2 bip, og slip derefter for at bruge i normal VARME-tilstand.
4. Tryk på knappen igen for at slukke.

- Du kan dæmpe eller gendanne enhedens indikatorlysstyrke ved at pege fjernbetjeningen mod modtageren, og trykke på og holde den i 5 sekunder.

■ Sådan udføres et sæsoneftersyn efter en længere driftspause

• Kontroller batterierne i fjernbetjeningen.
• Kontroller, at der ikke er blokeringer i luftindtags- og aftræksåbninger.
• Brug Auto OFF/ON-knappen til at vælge K∅L-/VARME-drift. Efter 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene:

K∅L (LUFTK∅LING): ≥8 °C / 14,4 °F VARME: ≥14 °C / 25,2 °F

■ Enhederne skal ikke bruges i længere tid

• For at forhindre skimmelvækst skal HEAT aktiveres i 2-3 timer for at fjerne al fugt i de indvendige dele.
• Sluk for strømforsyningen og træk stikket ud.
  • Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD STRÖMFORSYNINGEN, OG TRÆK STIKKET UD, og kontakt derefter en autoriseret forhandler i følgende situationer:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
  • Sikring springer fl ere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

Hvordan man henter fejlkoder

Brug fjernbetjeningen til at hente fejlkoden, hvis enheden stopper, og TIMER-indikatoren blinker.

① Tryk i 5 sekunder

③ Tryk i 5 sekunder for at afslutte kontrol

②Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned

④Sluk for enheden, og giv besked om fejlkoden til den autoriserede forhandler

- For visse fejl kan det være nødvendigt at genstarte enheden med begrænset funktion, hvis der høres 4 bips under opstart.

Diagnosticeringsdisplay	Anormalitet/Beskyttelsesstyring
H 00	Ingen hukommelse for fejl
H 11	Indendørs/udendørs unormal kommunikation
H 12	Indendørsenhedens kapacitet ikke tilpasset
H 14	Anormalitet ved det indendørs luftindtags temperatursensor
H 15	Anormalitet ved den udendørs kompressors temperatursensor
H 16	Anormalitet ved den udendørs strømtransformer (CT)
H 17	Anormalitet ved den udendørs sugningstemperatursensor
H 19	Motormekanismen i den indendørs ventilator er låst
H 21	Den indendørs fl yderkontakt fungerer unormalt
H 23	Anormalitet ved den indendørs varmevekslers temperatursensor 1
H 24	Anormalitet ved den indendørs varmevekslers temperatursensor 2
H 25	Anormalitet ved den indendørs ionenhed
H 26	Minus ION-anormalitet
H 27	Anormalitet ved den udendørs temperatursensor
H 28	Anormalitet ved den udendørs varmevekslers temperatursensor 1
H 30	Anormalitet ved det udendørs afl øbsrørs temperatursensor
H 31	Unormal swimmingpoolsensor
H 32	Anormalitet ved den udendørs varmevekslers temperatursensor 2
H 33	Anormalitet ved indendørs/udendørs fejlforbindelse
H 34	Anormalitet ved det udendørs kølelegemes temperatursensor
H 35	Anormalitet ved den indendørs/udendørs ugunstige vandstrøm
H 36	Anormalitet ved det udendørs gasrørs temperatursensor
H 37	Anormalitet ved det udendørs væskerørs temperatursensor
H 38	Indendørs/udendørs uoverensstemmelse (brand-kode)
H 39	Unormal indendørs driftsenhed eller standby-enheder

Diagnosticeringsdisplay	Anormalitet/Beskyttelsesstyring
H 41	Unormal kabling eller rørtislutning
H 50	Ventilationsblæsermotor låst
H 51	Ventilationsblæsermotor låst
H 52	Anormalitet ved fastgøring af venstre-højre grænseafbryder
H 58	Anormalitet ved indendørs gassensor
H 59	Anormalitet ved Eco-sensor
H 64	Anormalitet ved den udendørs tryksensor
H 67	nanoe-anormalitet
H 70	Anormalitet ved lyssensor
H 71	Anormalitet ved DC-køleventilator inde i kontrolpanelet
H 72	Anormalitet ved tankens temperatursensor
H 97	Motormekanismen i den udendørs ventilator er låst
H 98	Indendørs højtryksbeskyttelse
H 99	Indendørs driftsenheds frysebeskyttelse
F 11	Anormalitet ved 4-vejs ventilkontakt
F 16	Total kørende strømbeskyttelse
F 17	Anormalitet ved den indendørs standby-enheds frysning
F 18	Anormalitet ved blokeret tørt kredsløb
F 87	Overophedningsbeskyttelse for kontrolboks
F 90	Strømfaktorkorrektion (PFC) kredsløbsbeskyttelse
F 91	Anormalitet ved kølecyklus
F 93	Anormalitet ved den udendørs kompressors omdrejninger
F 94	Kompressors beskyttelse for overskridelse af afl øbstryk
F 95	Udendørs kølers højtryksbeskyttelse
F 96	Overophedningsbeskyttelse for effekttransistor-modul
F 97	Kompressors overophedningsbeskyttelse
F 98	Total kørende strømbeskyttelse
F 99	Spidsdetektering for udendørs jævnstrøm (DC)

* Nogle fejlkoder er måske ikke relevante for din model. Kontakt din autoriserede forhandler for afklaring.

Sikkerhetstiltak 70-81

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene beskriver handlinger som er OBLIGATORISKE.

Merk

Rør ikke den skarpe aluminiumsfi nnen. Skarpe deler kan forårsake skade.

Ikke slå på inne-enheten när du vokser gulvet. Etter voksingen må du lufte godt før du kan slå enheten på.

2-4. Brannslukker tilstede

- Kan ikke velges samtidig.

Operasjonsmodus

- Denne styringen er ikke relevant när TIMER er stilt inn.

nanoeX

Fjerne eventuelle blokkeringer fra dreneringsrøret.

Luftfi Iter

Hver 2. uke

■ Fjernkontrollen er forlagt eller ikke fungerer.

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

ADVARSEL	Dette symbol viser, at dette udstyr bruger et brændbart kølemiddel. Hvis kølemidlet er lækket, sammen med en ekstern antændelseskilde, er der mulighed for antændelse.		Dette symbol viser, at betjeningsvejledningen bør læses omhyggeligt.
	Dette symbol viser, at servicepersonale skal håndtere dette udstyr med henvisning til installationsvejledningen.		Dette symbol viser, at der er oplysninger i betjeningsvejledningen og/eller installationsvejledningen.

Dette køleklimaanlæg indeholder et biocidholdigt produkt.

Ioniseret luft frembragt af en enhed i airconditionanlægget deaktiverer bakterier og vira i luften og på overflader, samt hæmmer dannelse af skimmelsvamp på overflader.

Aktive stoffer: Frie radikaler dannet in situ fra omgivende luft eller vand

Suomi
