BRUGSANVISNING D76M55N0 NEFF

[sv] Bruks- och
monteringsanvisning .....2
[no] Bruks- og
monteringsveiledning ..... 11
[fi] Käyttö- ja
asennusohje 20
[da] Brugs- og
monteringsvejledning ..... 29

Fläkt

Avtrekkshette

Liesituuletin

Emhætte

EFF

Säkerhetsanvisningar 7

Installation....8

Rörmått 8

⚠ Säkerhetsanvisningar

Säkerhetsanvisningar

ved skade på strømkabelen. En skadet tilkoplingskabel må skiftes ut av en autorisert fagmann (elektroinstallatør).

Fare for skader!

ved skade på strømkabelen. En skadet tilkoplingskabel må skiftes ut av en autorisert fagmann (elektroinstallatør).

Avluftsrøret festes direkte på luftstussen og tettes til.

Avluftsrør ∅ 120 mm

1. Reduksjonsstussen festes direkte på luftstussen.
   2.Avluftsrøret festes til reduksjonsstussen.
   3.Begge forbindelsesstedene må tettes på egnet måte.

Dette apparatet må kun tilkoples en forskriftsmessig installert jordet kontakt.

Sikkerhedsforskrifter 29

Funktioner.... 31

Aftræksdrift.... 31

Luftcirkulation.... 31

Betjening 31

Filter ind- og udbygges.... 32

Monteringsvejledning ....34

Sikkerhedshenvisninger....34

Installation 35

Rørdimensioner.... 35

Væg kontrolleres.... 35

Installation forberedes 35

Installation 35

Aftræksbeklædning monteres 37

BRUGSANVISNING

Der findes yderligere oplysninger om produkter, tilbehør, reservedele og services på internettet: www.neff-

international.com og Online-Shop: www.neff-eshop.com

Kontaktdataene for alle lande findes i vedlagte kundeservicefortegnelse.

Reparationsordre og rådgivning i tilfælde af fejl

DK 44 89 89 85

De kan altid stole på, at producenten har den største kompetence. Når reparationerne bliver udført af producenten,

kan man være sikker på, at de bliver udført af uddannede serviceteknikere, som anvender originale reservedele.

Dette apparat er i overensstemmelse med det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (waste of electrical and electronic equipment – WEEE). Direktivet fastsætter rammen for en tilbagetagning og nyttiggørelse af WEEE i hele den Europæiske Union.

⚠ Sikkerhedsforskrifter

Generelle henvisninger

Følg nærværende anvisning, især sikkerhedsforskrifterne. Sikkerheden under brug er kun sikret, hvis emhætten er blevet monteret korrekt iht. monteringsvejledningen. Opbevar vejledningen til senere brug og giv den videre til en senere ejer.

Denne emhætte er kun beregnet til anvendelse i private husholdninger. Producenten hæfter ikke for skader, der er skyldes uhensigtsmæssig brug eller forkert betjening.

Fare for kvælning!

Kontrollér emhætten for synlige skader, när den er pakket ud. Tilslut ikke emhætten, hvis der konstateres en transportskade på den.

Denne anvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på emhætten.

Voksne og børn, der har fysiske eller psychiske skavanker eller som ikke råder over den fornødne viden eller erfaring mht. rigtig og sikker betjening af emhætten, må aldrig bruge emhætten uden opsyn.

Emhætten er ikke legetøj for børn!

Kontakt vores kundeservice (se fortegnelse over kundeservicesteder), hvis du har spørgsmål eller hvis der opstår fejl.

Angiv følgende numre ved opkald:

E-Nr. FD

Numrene står på typeskiltet inde i emhætten (hertil skal metalfedtfilteret demonteres).

Notér numrene i det øverste felt, så du ikke behøver at søge i lang tid, hvis du skulle få behov for det.

Installation

Pga. røggasser, der suges tilbage. Apparatet må aldrig køre i aftræksdrift samtidig med et indeluftsafhængigt ildsted, hvis der ikke er sørget for tilstrækkelig lufttilførsel.

Ildsteder, der er afhængige af indeluften, (f.eks. gas-, olie-, ved- eller kuldrevne varmeapparater, gennemløbsvandvarmere, vandvarmere) henter forbrændingsluft fra opstillingsrummet og fører røggasser gennem et røggasanlæg (f.eks. skorsten) ud i det fri.

I forbindelse med en tændt emhætte trækkes indeluft ud af køkkenet og naborum - uden tilstrækkelig lufttilførsel opstår der et undertryk. Giftige gasser fra skorstenen eller aftræksskakten trækkes tilbage og ind i beboelsesrummene.

■ Derfor skal der altid sørges for tilstrækkelig lufttilførsel.

En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.

En drift uden fare er kun mulig, når undertrykket i ildstedets opstillingsrum ikke overskrider 4 Pa (0,04 mbar). Dette kan nås, når luften, der kræves til forbrændingen, kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre, vinduer, i forbindelse med en murkasse til indblæsnings-/udsugningsluft eller ved andre tekniske foranstaltninger.

Rådspørg i hvert fald den pågældende skorstensfejermester, som kan bedømme husets samlede ventilationssituation, og som vil komme med et forslag ang. den passende ventilationsforanstaltning.

Benyttes emhætten udelukkende i recirkulationsdrift, kan den benyttes uden indskrænkninger.

Fare for brand!

som følge af gnistregn. Installér kun emhætten over et ildsted til faste brændstoffer (f. eks. træ eller kul), hvis den har et lukket, ikke aftageligt dæksel.

Pas på!

Fare for beskadigelser som følge af ophobet varme, hvis afstanden er for lille mellem emhætte og højt skab eller væg. Kun den ene side af emhætten må være installeret direkte ved siden af et højt skab eller en væg. Afstanden til væggen eller det høje skab skal være mindst 50 mm.

De fastlagte sikkerhedsafstande skal overholdes. Følg også bestemmelserne, der gælder for dit kogeapparat. Bruges gas- og el-kogeplader på samme tid, gælder den største afstand, der er angivet.

Bredden på emhætten skal mindst svare til bredden på kogepladen.

Til installationen skal de aktuelt gyldige byggeforskrifter og forskrifterne fra de lokale strøm- og gasforsyningsselskaber følges.

Fare for elektrisk stød!

hvis tilslutningsledningen er beskadiget. Undgå at tilslutningsledningen knækkes eller klemmes ind under installationen.

Fare for elektrisk stød!

Apparatet er udstyret med et EU-Schuko-stik (sikkerhedsstik). For at sikre korrekt jordforbindelse i stikkontakter i Danmark skal apparatet tilsluttes med en egnet stik-adapter. Denne adapter (tilladt til maks. 13 ampere) kan bestilles via kundeservice (reservedel nr. 616581).

hvis tilslutningsledningen er beskadiget. En beskadiget tilslutningsledning skal erstattes af en koncessioneret fagmand (elektroinstallatør).

Risiko for kvæstelser!

Under installationen pga. skarpe kanter. Under apparatets installation skal man altid have beskyttelseshandsker på.

Fare for kvæstelser!

hvis emhætten falder ned. Alle sikringsskruer og sikringskapper skal monteres fast.

Brug

Fare for forbrænding!

hvis emhætten er varm og der bruges gryder, pander o.lign.. Hold børn væk fra emhætten og sørg for, at emhætten kun bruges til det fastlagte formål.

Fare for kvæstelser, fare for beskadigelser!

fra genstande, der er stillet fra på emhætten. Stil aldrig genstande fra på emhætten.

Brandfare, fare for forbrænding!

fra gaskogeplader uden påsatte gryder, pander o.lign.. Brug altid gaskogeplader med passende gryder, pander o.lign.. Regulér flammen på en sådan måde, at den ikke slikker sig ud over gryder, pander o.lign..

Fare for forbrænding, fare for beskadigelser!

hvis flere gaskodeplade bruges på samme tid. Brug aldrig to gaskogeplader på samme tid i mere end 15 minutter, hvis flammen er meget stor. Huset bliver meget varmt på grund af den store varme.

OBS: En stor brænder med mere end 5 kW (wok) svarer til ydelsen fra to gasbrændere.

Fare for brand!

■ som følge af fedtaflejringer i metalfedtfilteret. Arbejd aldrig med åben flamme under emhætten (f. eks. flambering). Brug altid emhætten med et metalfedtfilter. Rengør metalfedtfilteret med regelmæssige mellemrum.
■ som følge af overophedet fedt og olie. Hold altid øje med fedt og olie, når det/den opvarmes. Sluk aldrig en brand med vand; brug altid et brandtæppe, et låg eller en tallerken.

Pas på!

Risiko for beskadigelse pga. korrosionsskader. Apparatet skal altid tændes under madlavningen for at undgå kondensvanddannelse. Kondensvand kan medføre korrosionsskader.

Fare for kvæstelser!

med LED-lamper fra risikogruppe 1. Ret ikke blikket direkte ind i de tændte LED-lamper i mere end 100 sekunder.

Fare for forbrænding, fare for elektrisk stød!

fra emhætten. Lad altid emhætten afkøle, før den rengøres eller vedligeholdes. Sluk for sikringen eller træk stikket ud.

OBS!

Risiko for beskadigelse pga. væde, der indtrænger i elektronikken. Betjeningselementer må aldrig renses med en våd klud.
- Beskadigelse af overfladen pga. forkert rengøring. Ædelståloverflader må kun rengøres i slibningens retning. Benyt ingen ædelstårens til betjeningselementer.
- Beskadigelse af overfladen pga. skarpe eller skurende rengøringsmidler. Benyt aldrig skarpe eller skurende rengøringsmidler.

som følge af forkerte reparationer. Sluk for sikringen eller træk stikket ud. Reparationer må kun gennemføres af en koncessioneret fagmand (elektroinstallatør).

Fare for kvæstelser!

som følge af fejl eller beskadigelse af emhætten. Sluk for sikringen eller træk stikket ud og ring til kundeservice.

hvis tilslutningsledningen er beskadiget. En beskadiget tilslutningsledning skal erstattes af en koncessioneret fagmand (elektroinstallatør).

Funktioner

Denne emhætte kan bruges til aftræksdrift eller luftcirkulation.

Aftræksdrift

Den opsugede luft renses i fedtfilteret og ledes ud i det fri gennem et rørsystem.

Bemærk: Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggaskamin, der er i funktion eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

■ Skal den brugte luft, der går bort, ledes ind i en røg- eller røggasskorsten, der er ude af drift, skal gældende forskrifter, der er fastlagt af de lokale myndigheder og som findes i loven, overholdes.

Betjening

Denne anvisning gælder for flere modeller. Det kan være, at specielle udstyrsdetaljer er beskrevet, som ikke findes på emhætten.

Bemærk: Tænd for emhætten, før du begynder at lave mad, og sluk først for den igen et par minutter efter, at du er færdig med at lave mad. På denne måde fjernes køkkendunsten mest effektivt.

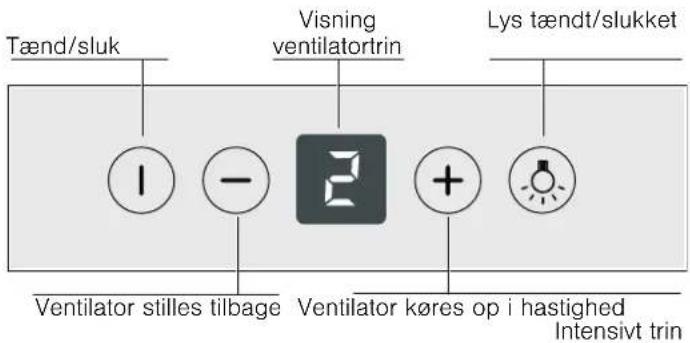

Betjeningsfelt variant 1

Tænd/sluk Visning ventilatortrin Lys tændt/slukket I - E + Ventilator stilles tilbage Ventilator køres op i hastighed Intensivt trin

Betjeningsfelt variant 2

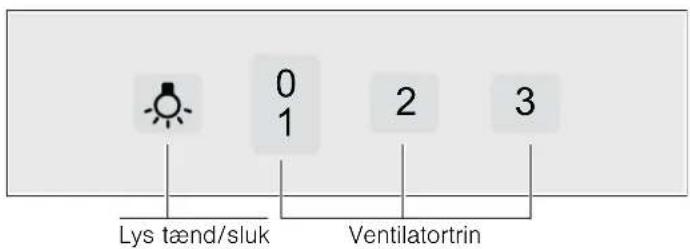

Lys tænd/sluk 0 1 2 3 Ventilatortrin

Fare for forbrænding, fare for elektrisk stød!

hvis lamper er defekte. Sluk for sikringen eller træk stikket ud. Skift altid straks defekte lamper (lad lamper afkøle forinden) for at forhindre en overbelastning af de øvrige lamper.

■ Ledes den brugte luft gennem den udvendige væg, bør der anvendes en teleskop-murkasse.

Luftcirkulation

Den opsugede luft renses i fedtfiltrene og et aktivfilter og ledes tilbage i køkkenet igen.

Bemærk: Der skal være monteret et aktivfilter for at binde køkkendunsten i forbindelse med luftcirkulation. De forskellige muligheder at bruge emhætten på i luftcirkulation er forklaret i brochuren. Du kan også kontakte faghandlen. Det nødvendige tilbehør fås i faghandlen, hos kundeservice eller i online-shoppen. Tilbehørsnumrene findes bag i brugsanvisningen.

Ventilator tændes: Variant 1

Tryk på tænd-sluk-tasten.

∅g ventilatortrinnet med tasten + eller reducér det med tasten -

Intensivt trin

Til særlig stærk lugt- og dunstudvikling bruges det intensive trin.

Tryk på tasten + igen og igen, til P / b fremkommer ivisningen.

Løbetiden er begrænset. Emhætten skifter herefter automatisk tilbage til et lavere ventilatortrin. Du kan til enhver tid stille manuelt tilbage.

Ventilatorefterløb

Tryk på tasten – igen og igen, til L fremkommer i visningen. Løbetiden er begrænset. Emhætten kører i 10 minutter i ventilatortrin 1 og slukker så helt automatisk.

Ventilator tændes: Variant 2

Belysningen kan tændes og slukkes uafhængigt af ventilatoren.

Filter ind- og udbygges

⚠️ Fare for forbrænding, fare for elektrisk stød!

fra emhætten. Lad altid emhætten afkøle, før den rengøres eller vedligeholdes. Sluk for sikringen eller træk stikket ud.

Metalfedtfilter udbygges

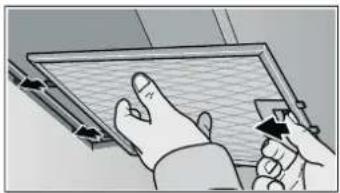

1. Åbn låsen og klap metalfedtfilteret ned. Hold samtidigt den anden hånd under metalfedtfilteret.
2. Tag metalfedtfilteret ud af holderen.

1. Træk medtalfedtfilteret ned. Hold samtidigt den anden hånd under metalfedtfilteret.
2. Tag metalfedtfilteret ud af holderen.

Anvisninger

■ Fedt kan samle sig forneden i metalfedtfilteret.
- Hold ikke metalfedtfilteret på skrå, da fedt ellers kan dryppe ned.

Metalfedtfilter indbygges

1. Sæt metalfedtfilteret i. Hold samtidigt den anden hånd under metalfedtfilteret.
2. Klap metalfedtfilteret op og klap låsen på plads.

fra emhætten. Lad altid emhætten afkøle, før den rengøres eller vedligeholdes. Sluk for sikringen eller træk stikket ud.

OBS!

Risiko for beskadigelse pga. væde, der indtrænger i elektronikken. Betjeningselementer må aldrig renses med en våd klud.
■ Beskadigelse af overfladen pga. forkert rengøring. Ædelståloverflader må kun rengøres i slibningens retning. Benyt ingen ædelstårens til betjeningselementer.
- Beskadigelse af overfladen pga. skarpe eller skurende rengøringsmidler. Benyt aldrig skarpe eller skurende rengøringsmidler.

Emhættens overflade rengøres

Egnede rengørings- og vedligeholdelsesmidler til din emhætte fås via hotlinen eller i online-shoppen (se i starten af brugsanvisningen).

Bemærk: Emhættens overflade og betjeningselementer er sarte, undgå ridser. Følg garantibestemmelserne i det vedlagte servicehæfte og de følgende rengøringstips:

■ Rengør overfladerne med en blød, fugtig klud, opvaskemiddel eller mildt vinduesrens. Opblød fastbrændt snavs med en fugtig klud. Undgå at kradse!
■ Uegnet er tørre klude, ridsende svampe, skuremiddel samt sand-, soda-, syre-, chloridholdige eller andre skrappe rengøringsmidler.
■ Rengør kun overflader af rustfrit stål i sliberetning.
■ Brug hverken stålrens eller våde klude til betjeningselementerne.

Metalfedtfilter rengøres

De indsatte metalfedtfiltre optager de fedtede bestanddele fra køkkendunsten. Rengør ved normal brug (1 til 2 timer hver dag) metalfedtfiltrene ca. hver tredje måned.

Anvisninger

■ Brug ikke skrappe, syre- eller ludholdige rengøringsmidler.
Når metalfedtfiltrene rengøres, skal du også rengøre metalfedtfiltrenes holder i emhætten med en fugtig klud.
■ Metalfedtfiltrene kan du rengøre i opvaskemaskemaskinen eller i hånden.

I opvaskemaskinen:

Bemærk: Stilles filteret i opvaskemaskinen, kan der opstå lette misfarvninger. Det påvirker ikke metalfedtfiltrenes funktion.

■ Sørg for, at meget snavsede metalfedtfiltre ikke opvaskes sammen med service.
■ Stil metalfedtfiltrene løst ind i opvaskemaskinen. Metalfedtfiltrene må ikke klemmes fast.

Manuelt:

Bemærk: Brug et specielt fedtopløsende middel til meget fastsiddende snavs. Det kan bestilles i online-shoppen.

■ Opblød metalfedtfiltrene i varmt opvaskevand.
■ Rengør filtrene med en børste og skyl dem herefter godt af.
■ Lad metalfedtfiltrene dryppe godt af.

Lamper skiftes

Fare for forbrænding, fare for elektrisk stød!

hvis lamper er defekte. Sluk for sikringen eller træk stikket ud. Skift altid straks defekte lamper (lad lamper afkøle forinden) for at forhindre en overbelastning af de øvrige lamper.

Vigtigt! Brug kun lyskilder af samme type og med samme ydelse (se lampefatning eller typeskilt inde i emhætten) – hertil skal metalfedtfilteret bygges ud.

Halogenlamper skiftes

Bemærk: Halogenlampernes glaskolbe må ikke berøres, når de sættes i. Brug en ren klud til at sætte halogenlamperne i m e d.

1.Fjern forsigtigt lamperingen med et egnet værktøj.
2. Træk lampen ud og sæt en ny lampe i af samme type.

3.Sæt lampeglasset i.
4. Sæt stikket i eller tænd for sikringen igen.

Pærer skiftes

1. Løft lampeglasset en smule og skub det hen til emhættens udvendige side.
2. Drej lampen ud og sæt en ny lampe i af samme type.

3.Sæt lampeglasset i.
4. Sæt stikket i eller tænd for sikringen igen.

LED-lamper

Defekte LED-lamper må kun skiftes af producenten, dens kundeservice eller af en koncessioneret fagmand (elinstallatør).

Fare for kvæstelser!

med LED-lamper fra risikogruppe 1. Ret ikke blikket direkte ind i de tændte LED-lamper i mere end 100 sekunder.

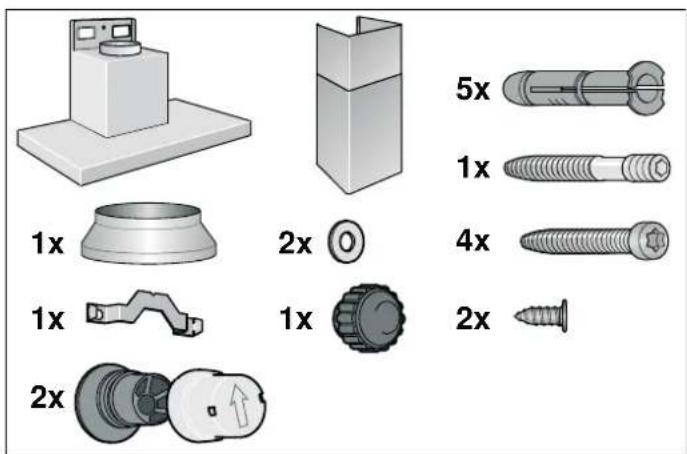

MONTERINGSVEJLEDNING

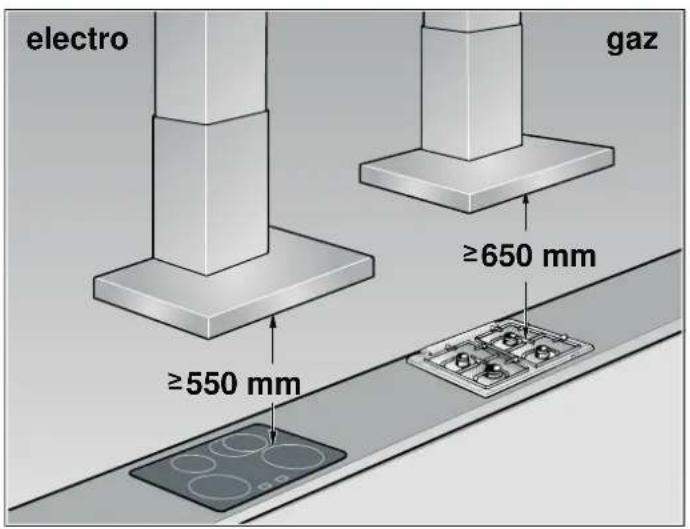

electro gaz ≥550 mm ≥650 mm

■ Denne emhætte installeres på væggen.
- Til ekstra specialtilbehørsdele (f. eks. luftcirkulation) følges installationsvejledningen, der følger med.
■ Emhættens overflader er sarte. Undgå beskadigelser under installationsarbejdet.

Sikkerhedshenvisninger

Pga. røggasser, der suges tilbage. Apparatet må aldrig køre i aftræksdrift samtidig med et indeluftsafhængigt ildsted, hvis der ikke er sørget for tilstrækkelig lufttilførsel.

Ildsteder, der er afhængige af indeluften, (f.eks. gas-, olie-, ved- eller kuldrevne varmeapparater, gennemløbsvandvarmere, vandvarmere) henter forbrændingsluft fra opstillingsrummet og fører røggasser gennem et røggasanlæg (f.eks. skorsten) ud i det fri.

I forbindelse med en tændt emhætte trækkes indeluft ud af køkkenet og naborum - uden tilstrækkelig lufttilførsel opstår der et undertryk. Giftige gasser fra skorstenen eller aftræksskakten trækkes tilbage og ind i beboelsesrummene.

■ Derfor skal der altid sørges for tilstrækkelig lufttilførsel.
■ En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.

En drift uden fare er kun mulig, når undertrykket i ildstedets opstillingsrum ikke overskrider 4 Pa (0,04 mbar). Dette kan nås, når luften, der kræves til forbrændingen, kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre, vinduer, i forbindelse med en murkasse til indblæsnings-/udsugningsluft eller ved andre tekniske foranstaltninger.

Rådspørg i hvert fald den pågældende skorstensfejermester, som kan bedømme husets samlede ventilationssituation, og som vil komme med et forslag ang. den passende ventilationsforanstaltning.

Benyttes emhætten udelukkende i recirkulationsdrift, kan den benyttes uden indskrænkninger.

⚠️ Fare for brand!

som følge af gnistregn. Installér kun emhætten over et ildsted til faste brændstoffer (f. eks. træ eller kul), hvis den har et lukket, ikke aftageligt dæksel.

Til installationen skal de aktuelt gyldige byggeforskrifter og forskrifterne fra de lokale strøm- og gasforsyningsselskaber følges.

⚠️ Fare for elektrisk stød!

hvis tilslutningsledningen er beskadiget. Undgå at tilslutningsledningen knækkes eller klemmes ind under installationen.

⚠️ Fare for elektrisk stød!

Apparatet er udstyret med et EU-Schuko-stik (sikkerhedsstik). For at sikre korrekt jordforbindelse i stikkontakter i Danmark skal apparatet tilsluttes med en egnet stik-adapter. Denne adapter (tilladt til maks. 13 ampere) kan bestilles via kundeservice (reservedel nr. 616581).

Risiko for kvæstelser!

Under installationen pga. skarpe kanter. Under apparatets installation skal man altid have beskyttelseshandsker på.

⚠️ Fare for kvæstelser!

hvis emhætten falder ned. Alle sikringsskruer og sikringskapper skal monteres fast.

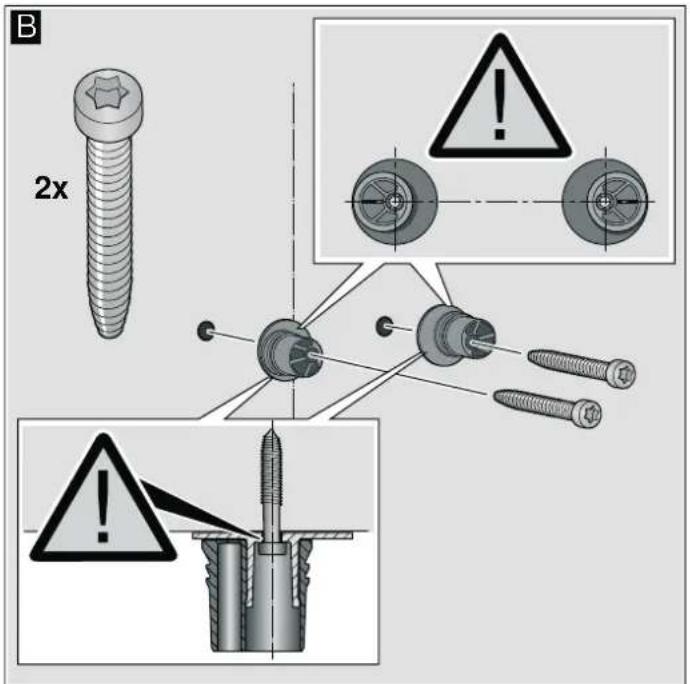

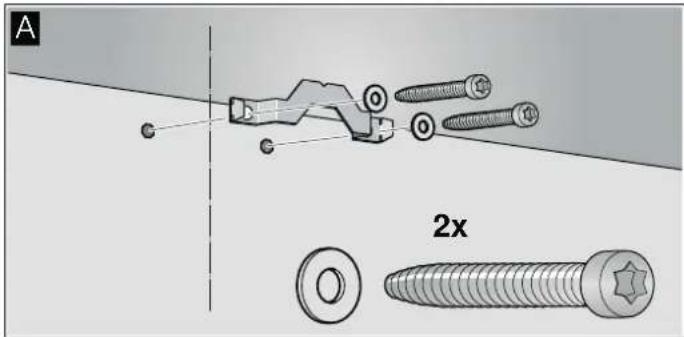

Installation

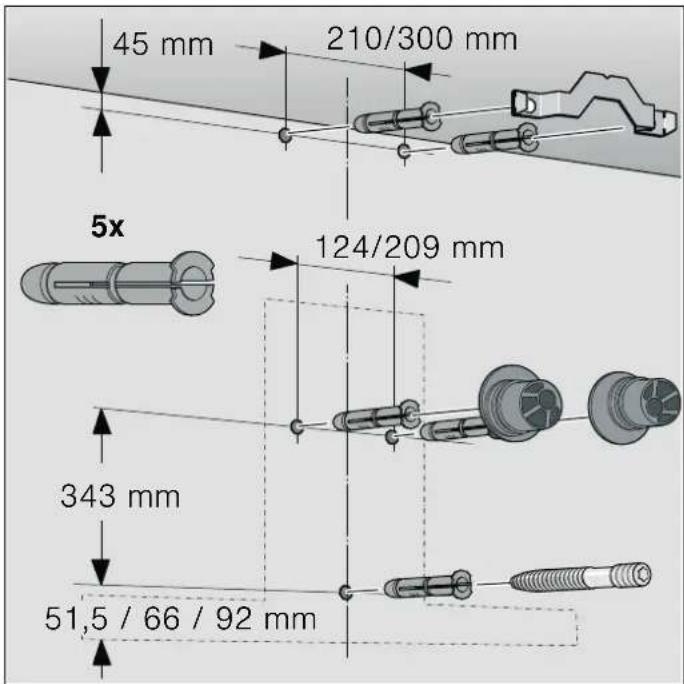

Rørdimensioner

Bemærk: For reklamationer, som skyldes rørstrækningen, påtager apparatets producent sig intet ansvar for mangler.

■ Apparatet opnår sin optimale ydelse ved et kort, lige udsugningsrør og en rørdiameter, som er så stor som muligt.
Ved lange, ru udsugningsrør, mange rørbøjninger eller rørdiametre, som er mindre end 150 mm, opnås den optimale udsugningseffekt ikke og støjet fra ventilatoren bliver højere.
■ Rørene eller slangerne, der lægges som udsugningsledning, skal bestå af ikke brændbart materiale.

Rundrør

Der anbefales en inderdiameter på 150 mm, dog mindst 120 mm.

Fladkanaler

Det indvendige tværsnit skal svare til rundrørenes diameter.

∅ 150 mm ca. 177 cm²

∅ 120 mm ca. 113 cm²

■ Fladkanaler burde ikke have nogle skarpe vendinger.
- Ved afvigende rørdiametre skal der indsættes tætningsstrimler.

Væg kontrolleres

■ Væggen skal være lige, lodret og være tilstrækkelig bæredygtig.
■ Borehullernes dybde skal passe til skruernes længde. Dyvlerne skal virkelig kunne holde til noget.
■ De vedlagte skruer og dyvler er egnet til massivt murværk. Til andre konstruktioner (f. eks. porebeton, poroton-mursten) skal der bruges tilsvarende fastgørelsesmidler.
■ Emhætten har en maks. vægt på 40 kg.

Installation forberedes

1. Træk en lodret midterlinie på væggen fra loftet til underkanten på emhætten.
2. Markér positionerne for ihængeområdets skruer og kontur.
3. Bor fem huller med en diameter (∅) på 8 mm og en boredybde på 80 mm til fastgørelserne og tryk dyvlerne i, så de flugter med væggen.

45 mm 210/300 mm 5x 124/209 mm 343 mm 51,5 / 66 / 92 mm

Installation

1. Skru holdevinklen fast til aftræksbeklædningen. A

A 2x

1. Skru ophængningerne fast til emhætten med hånden, maks. 3 N m B

B 2x C C Warning !

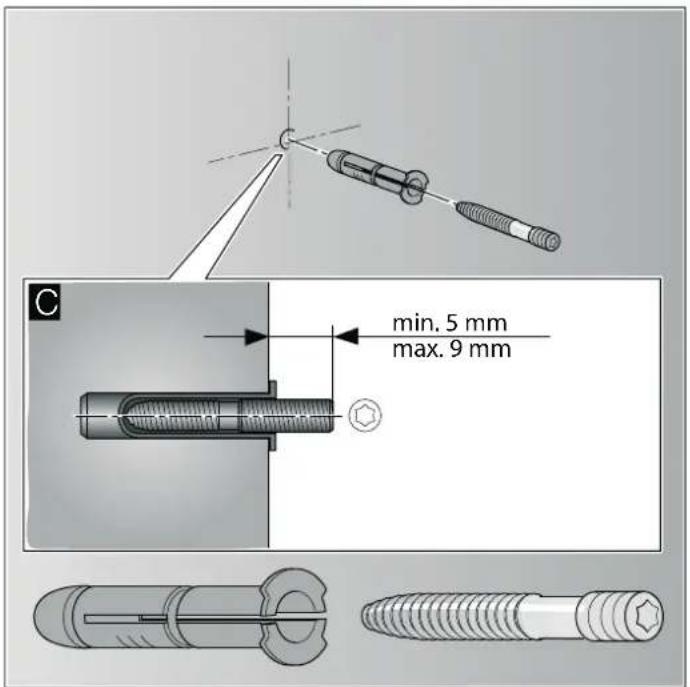

1. Skru gevindbolten så langt ind, at den stadigvæk rager 5-9 m m ud af væggen. C

min. 5 mm max. 9 mm

Emhætte hænges op og justeres

1. Fjern først beskyttelsesfolien bag på emhætten. Efter monteringen fjernes resten af folien.
2. Hæng emhætten op på en sådan måde, at den falder ihakiophængnin Derne.

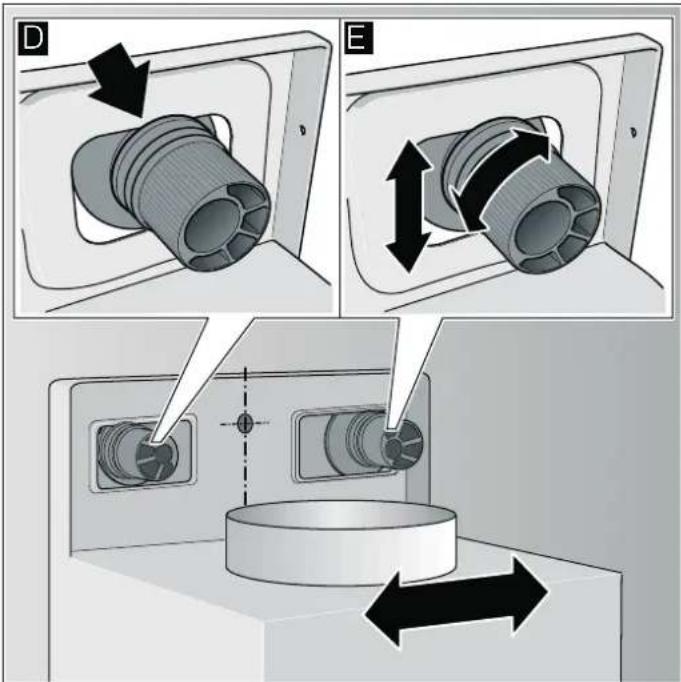

3. Indstil emhætten vandret ved at dreje på ophængningerne. Emhætten kan forskydes til højre eller venstre efter behov.

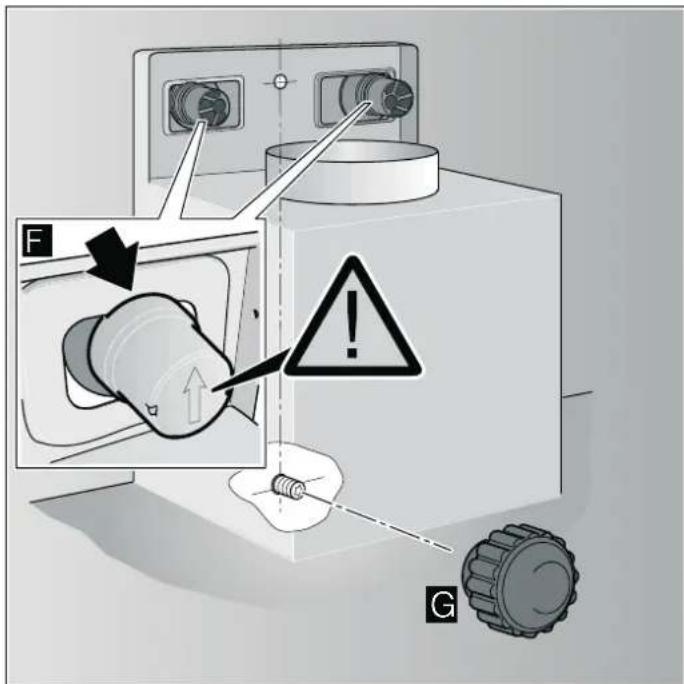

1. Tryk sikringskapperne fast på ophængningerne med pilen opad, til de falder på plads. F
2. Spænd fingermøtrikken fast med spændeskive. G

F ! G

Sikringskapper fjernes

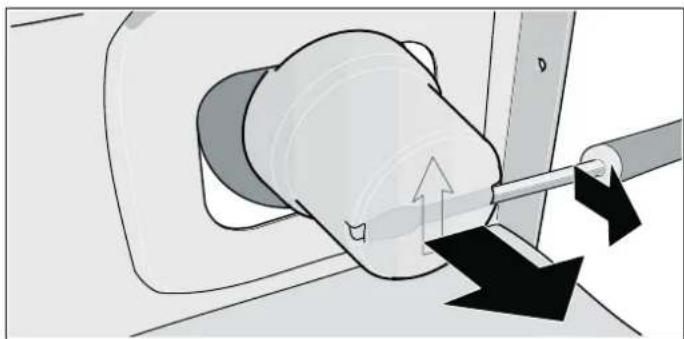

Skal sikringskapperne fjernes, skal der bruges en flad skruetrækker.

Rørforbindelser fastgøres

Bemærk: Glat forinden tilslutningsstedet, hvis der bruges et aluminiumsrør.

Aftræksrør ∅ 150 mm (anbefalet størrelse)

Fastgør aftræksrøret direkte på luftstudsen og tætne det.

Aftræksrør ∅ 120 mm

1.Fastgør reduktionsstudsen direkte på luftstudsen.
2.Fastgør aftræksrøret på reduktionsstudsen.
3. Tætne de to forbindelsessteder rigtigt.

Elektrisk tilslutning

⚠️ Fare for elektrisk stød!

hvis tilslutningsledningen er beskadiget. Undgå at tilslutningsledningen knækkes eller klemmes ind under installationen.

De påkrævede tilslutningsdata findes på typeskiltet inde i emhætten (hertil skal metalfedtfilteret demonteres).

Længde på tilslutningsledning: ca. 1,30 m

Denne emhætte er i overensstemmelse med gældende EFbestemmelser om radiostøjdæmpning.

Denne emhætte må kun sluttes til en sikkerhedskontaktstikdåse, der er installeret efter de gældende bestemmelser.

Sikkerhedskontaktstikdåsen skal helst anbringes inden for aftræksbeklædningen.

■ Beskyttelseskontaktstikdåsen skal være tilsluttet viaenegenstrømkreds.
- Er beskyttelseskontaktstikdåsen ikke mere tilgængelig, när emhætten er installeret, skal der være en afbryderanordning lige som ved den faste tilslutning.

Ved en påkrævet fast tilslutning skal der i installationen være en flerpolet afbryder (ledningsbeskyttelseskontakt, sikringer og kontaktorer) med en kontaktåbning på mindst 3 mm. Den faste tilslutning må kun udføres af en faglært elektrotekniker.

Aftræksbeklædning monteres

Risiko for kvæstelser!

Under installationen pga. skarpe kanter. Under apparatets installation skal man altid have beskyttelseshandsker på.

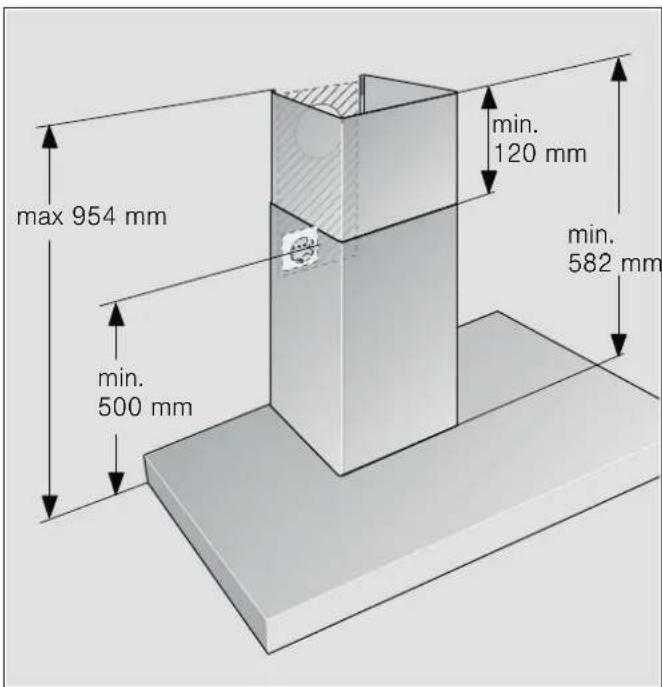

max 954 mm min. 120 mm min. 582 mm min. 500 mm

1.Skil aftræksbeklædningen ad.
Dette gøres ved at fjerne tapen.
2.Fjern beskyttelsesfolierne på begge aftræksbeklædninger.
3. Skub aftræksbeklædningerne ind i hinanden.

Anvisninger

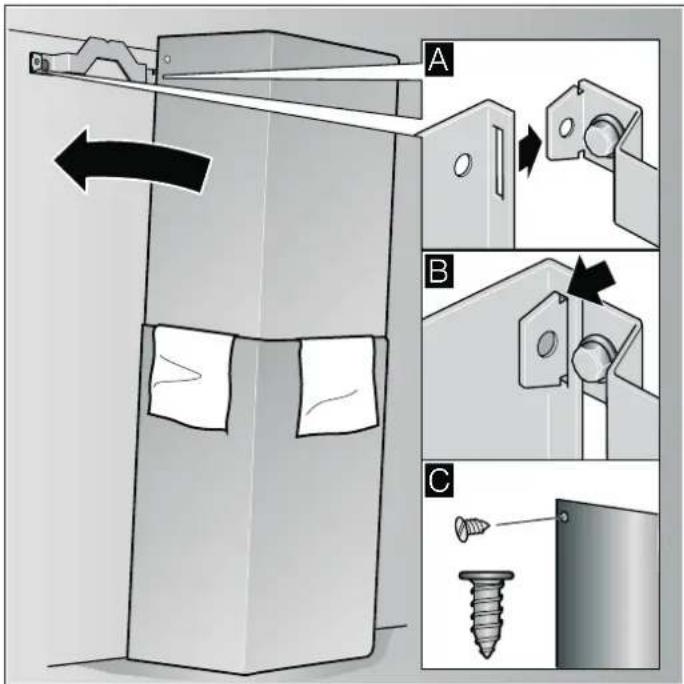

■ Læg papir som beskyttelse hen over kanterne på den udvendige aftræksbeklædning for at undgå ridser.
- Slidserne på den indvendige aftræksbeklædning vender nedad.

1. Anbring aftræksbeklædningen på emhætten.

2. Skub den indvendige aftræksbeklædning opad og fastgør den til højre og venstre på holdevinklen. A

3. Få aftræksbeklædningen til at falde i hak nedad. B

4. Skru aftræksbeklædningen fast på siden af holdevinklen med to skruer.
