BRUGSANVISNING S-60PK1E5A PANASONIC

Vægmonteret (type K1)

Model-nr.

INDEND∅RSENHED

Vægmonteret (type K1)

S-36PK1E5A	S-60PK1E5A
S-45PK1E5A	S-71PK1E5A
S-50PK1E5A	S-100PK1E5A

UDEND∅RSENHED

Enkelt delt (enfaset)
Type PE1

—	U-71PE1E5A
—	U-100PE1E5A
U-50PE1E5	U-125PE1E5A
U-60PE1E5A	U-140PE1E5A

Enkelt delt (3-faset)

Type PE1

Før du betjener apparatet, skal du læse disse betjeningsvejledninger grundigt og opbevare dem til fremtidig reference.

2 \~ 16

DANSK

Tak for at du har købt dette produkt fra Panasonic. Dette produkt er en kommerciel indendørsenhed til klimaanlæg. Installationsvejledning vedlagt

Indhold

Sikkerhedsforanstaltninger 2

Forholdsregler ved brug 4

- Delnavne....5

• Virkemåde....5

- Justering af luftstrømsretningen....6

- Justering af luftstrømsretningen for flere indendørsenheder 7

- Vedligehold....8

• Før der anmodes om service....8

- Fejlfinding....9

- Specifikationer 74

- Indendørsenhed 74

• Udendørsenhed 75

• Tilsvarende sprogtaabel 76

Produktinformation

Hvis du har problemer eller spørgsmål vedrørende klimaanlægget, har du brug for de følgende oplysninger. Model- og serienumre findes på typeskiltet på undersiden af kabinettet.

Model-nr.

Serie-nr.

Købsdato

Forhandlers adresse

Telefonnummer

Sikkerhedsforanstaltninger

De følgende symboler anvendes i denne vejledning til at gøre dig opmærksom på potentielt farlige forhold for brugere, servicepersonale eller apparatet:

ADVARSEL

Dette symbol henviser til en fare eller usikker fremgangsmåde der kan medføre alvorlig personskade eller død.

FORSIGTIG

Dette symbol henviser til en fare eller usikker fremgangsmåde der kan medføre personskade eller skade på produkt eller ejendom.

Ikke tilladt

Forhold der skal overholdes

• Læs betjeningsvejledningen omhyggeligt før du bruger klimaanlægget. Hvis du stadig har problemer, skal du kontakte din forhandler for at få hjælp.
• Dette klimaanlæg er designet til at give dig komfortable rumforhold. Brug kun dette til det tilsigtede formål, som beskrevet i denne instruktionsmanual.

! ADVARSEL

Bekræft hos autoriseret forhandler eller specialist om brugen af specificerede kølemiddelstype. Brug af kølemiddel af en anden type end den specificerede kan forårsage skader på produktet, brud og personskade, etc.

Dette klimaanlæg har ingen ventilator til indsugning af frisk luft udefra. Du skal åbne døre eller vinduer ofte når du bruger varmeapparater med gas eller olie i samme rum. De bruger en masse ilt fra luften. Ellers er der i ekstreme tilfælde risiko for kvælning.

Du må aldrig anvende eller opbevare benzin eller andre brændbare dampe eller væsker i nærheden af klimaanlægget - det er meget farligt.

Brug ikke dette apparat i en potentielt eksplosiv atmosfære.

Rør aldrig enheden med våde hænder.

Stik ikke fingre eller andre genstande ind i klimaan-læggets indendørs- eller udendørsenhed - roterende dele kan forårsage personskade.

Kølegaslækage kan forårsage brand.

Af sikkerhedsårsager skal du sørge for at slukke for klimaanlægget og også at afbryde strømmen før rengøring eller vedligeholdelse.

I nødstilfælde, træk stikket ud af kontakten, eller sluk for afbryderen, eller sluk for strømmen for at isolere klimaanlægget fra elnettet.

Brugeren bør ikke rengøre udendørsenheden og indendørsenheden indeni. Anvend en autoriseret forhandler eller specialist til rengøring.

I tilfælde af funktionsfejl på dette apparat bør du ikke reparere det selv. Kontakt forhandleren eller serviceudbyderen for reparation.

Der skal være en stikkontakt med afbryder til rådighed til hver enkelt enhed. Linjen til stikkontakten skal være forsynet med sin egen automatsikring og fejlstrømsafbryder.

Der skal være en stikkontakt til hver enkelt enhed. Fuld afbrydelse betyder at en kontaktadskillelse af alle poler skal indgå i den faste ledningsføring, i overensstemmelse med de gældende regler for ledningsføring.

For at undgå mulige farer fra isoleringsfejl skal enheden have jordforbindelse.

Brug ikke ændret ledning, fælles ledning, forlængerledning eller uspecificeret ledning, for at undgå overophedning og brand.

Stop brugen af produktet når der sker noget unormalt / fejl, og tag stikket ud, eller sluk for strømmen med kontakten og med automat-sikringen.

(Risiko for røg/brand/elektrisk stød) Eksempler på afvigelser/fejl

• ELCB udløses ofte
- Produktet starter undertiden ikke när det tændes.
- Strømmen bliver undertiden afbrudt när ledningen flyttes.

- Brændt lugt eller unormal støj opdages under drift.

• Vand lækker fra indendørsenheden.

• Ledningen eller stikket bliver unormalt varm.

- Ventilatorhastigheden kan ikke styres.

- Enheden stoppet øjeblikkeligt, selv hvis den er tændt til drift.

- Ventilatoren stopper ikke, selvom der er stoppet for driften.

Du må ikke sidde eller træde på enheden. Du kan falde ned ved et uheld.

Dette apparat er beregnet til at blive brugt af eksperter eller uddannede brugere i butikker, i let industri og landbrug, eller til kommercielt brug af lægmand.

Dette apparat kan benyttes af børn over 8 år gamle og af personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden hvis de er blevet vejledt eller instrueret i sikker anvendelse af apparatet og forstår de risici der er forbundet hermed.

Hold brandalarmer og luftudblæsningen mindst 1,5 m væk fra enheden.

Du må ikke afkøle eller opvarme rummet for meget hvis babyer eller invalide er til stede.

Tænd og sluk ikke klimaanlægget fra stikkontakten. Brug funktionsknappen ON/OFF.

Stik ikke nogen genstande ind i udendørsenhedens luftudblæsning. Det er farligt da ventilatoren roterer med høj hastighed.

Rør ikke ved luftindtaget eller de skarpe aluminiumslameller på udendørsenheden. Du kan komme til skade.

Du må ikke stikke genstande ind i VENTILATORHUSET. Du kan komme til skade, og enheden kan blive beskadiget.

BEMæRK

• Kompressoren kan undertiden stoppe i tordenvejr. Dette er ikke en mekanisk fejl. Enheden genvinder automatisk funktionsevnen efter et par minutter.
• Den engelske udgave er den oprindelige brugsanvisning. Andre sprog er oversættelser af den oprindelige vejledning.

Vigtig information om det anvendte kølemiddel

Dette produkt indeholder fluorholdige drivhusgasser, som er omfattet af Kyoto-protokollen. Gasserne må ikke udledes til atmosfæren.

Kølemiddeltype: R410A

GWP(1) værdi: 1975

(1)GWP = globalt opvarmningspotentiale

Regelmæssige eftersyn for kølemiddellækager kan være påkrævet afhængigt af den europæiske eller den lokale lovgivning. Kontakt din lokale forhandler for yderligere information.

Forholdsregler for anvendelse

Installation

• Klimaanlægget skal installeres korrekt af kvalificerede installatører i overensstemmelse med den medfølgende installationsvejledning.
• Før installationen skal du kontrollere at netspændingen i dit hjem eller på kontoret er den samme som den spænding der vises på typeskiltet.

! ADVARSEL

Undgå at installere de følgende steder.

• Steder hvor der er røg eller brændbar gas til stede. Også steder hvor der er høje temperaturer, som f.eks. drivhuse.
• Steder hvor der er placeret apparater eller andet som udvikler megen varme.

Bemærk:

• Undgå at installere udendørsenheden hvor saltholdig havvand kan blive sprøjtet direkte på den eller i svovlholdig luft nær en spa.
  (For at beskytte klimaanlægget mod kraftig korrosion)

Ledningsføring

• Al ledningsføring skal overholde lokale el-forskrifter. Kontakt din forhandler eller en kvalificeret elektriker for yderligere oplysninger.
• Hver enhed skal være korrekt jordet med en stelledning (eller jordledning) eller via forsyningsledninger.
• Ledningsføring skal udføres af en autoriseret elektriker.

Tænd for netspændingen 5 timer før første idriftsættelse.

(For opvarmning)

- Lad der være tændt for netspændingen for vedvarende brug.

BEMÆRK

Træk stikket ud af kontakten, eller sluk for afbryderen, eller sluk for strømmen for at isolere klimaanlægget fra elnettet, når klimaanlægget ikke er i brug i lang tid.

Driftstilstand

Brug dette klimaanlæg inden for følgende temperaturområde.

■ Indendørs temperaturområde:

Køletilstand 14°C \~ 25 °C (*WBT) / 18 °C \~ 32 °C (*DBT)

Opvarmningstilstand 16 °C \~ 30 °C (*DBT)

■ Udendørs temperaturområde:

Køletilstand -15 °C \~ 46 °C (*DBT)

-10 °C \~ 43 °C (*DBT) *1

Opvarmningstilstand -20 °C \~ 18 °C (*WBT) / -20 °C \~ 24 °C (*DBT)

-15 °C \~ 18 °C (*WBT) / -15 °C \~ 24 °C (*DBT) *1

*DBT: temperatur på tør-termometer

*WBT: temperatur på våd-termometer

*1 Når U-60PEY1E5, U-71PEY1E5, U-100PEY1E5,
U-100PEY1E8, U-125PEY1E5, U-125PEY1E8,
U-140PEY1E8 forbindes

Information til brugere om indsamling og bortskaffelse af gammelt udstyr og brugte batterier

Disse symboler på produkter, emballage og / eller ledsagedokumenter betyder at brugte elektriske og elektroniske produkter og batterier ikke må kasseres sammen med almindeligt husholdningsaffald.

For korrekt behandling, indsamling og genbrug af gamle produkter og batterier kan du bringe dem til de relevante indsamlingssteder, i overensstemmelse med nationale love og direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe disse produkter og batterier korrekt hjælper du med til at spare værdifulde ressourcer og forhindre eventuelle negative virkninger på personers sundhed og miljø, som ellers kan forekomme ved ukorrekt håndtering af affald.

For mere information om indsamling og genbrug af brugte produkter og batterier kan du kontakte din lokale kommune, dit renovationselskab eller den butik hvor du har købt produkterne.

Ukorrekt bortskaffelse af dette affald kan være strafbart, i overensstemmelse med national lovgivning.

For erhvervsbrugere i Den Europæiske Union Hvis du ønsker at kassere elektriske eller elektroniske apparater, bedes du kontakte din forhandler eller leverandør for yderligere information.

[Information om bortskaffelse i andre lande uden for Den Europæiske Union]

Disse symboler er kun gældende i Den Europæiske Union. Hvis du ønsker at kassere sådanne produkter, bedes du kontakte de lokale myndigheder eller din forhandler og spørge efter den korrekte bortskaffelsesmetode.

Bemærkning til batterisymbolet (to eksempler nedenfor):

Dette symbol kan anvendes i kombination med et kemisk symbol. I dette tilfælde overholder den kravet i direktivet for det pågældende kemikalie.

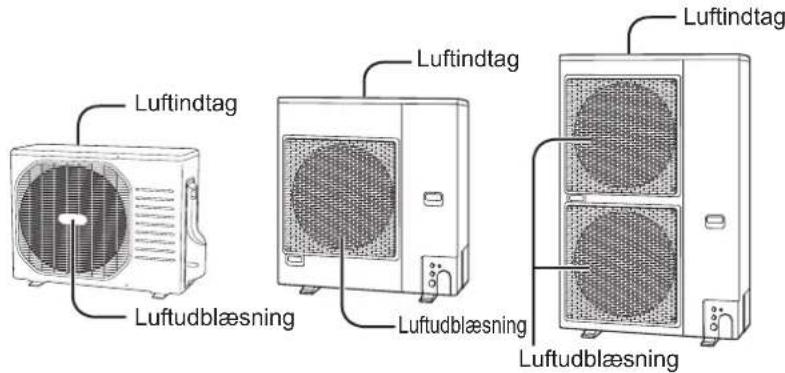

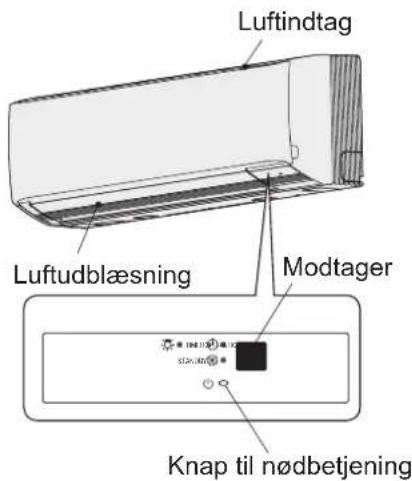

Indendørsenhed Udendørsenhed

Luftindtag Luftudblæsning Modtager Knap til nødbetjening

Luftindtag Luftudblæsning Luftindtag Luftudblæsning Luftindtag Luftudblæsning

PE1 (type 50)

PE1 (type: 60, 71)

PE1 (type: 100, 125, 140)

PEY1 (type 60, 71)

PEY1 (type: 100, 125)

PEY1 (type: 140)

Valgfri

Til rådighed for alle indendørsenheder

Højtspecificeret kablet fjernbetjening

Model-nr. CZ-RTC3

Til rådighed for alle inden- dørsenheder

Læs den betjeningsvejledning som følger med fjernbetjeningen.

Virkemåde

Varmeydelse

Da dette klimaanlæg anvender udeluft til opvarmning, falder dets varmeydelse i takt med at udetemperaturen falder.
(Fordi det er en varmepumpe) →Anvend en anden varmekilde i dette tilfælde.

Afrimning

- Dette system kan påbegynde afrimning for at smelte is som er dannet i udendørsenheden.

① Afrimning begynder: Ventilatoren i indendørsenheden standser, eller den kører med ekstremt lav hastighed.
→»(STANDBY) vises.

② Opvarmning genoptages efter flere minutter: Ventilatoren i indendørsenheden forbliver standset, eller kører meget langsomt, indtil indendørsenhedens varmevekslerspiral er varmet tilstrækkeligt op.

→ »(STANDBY) vises.

③ Afirmning er fuldført: Indendørsenhedens ventilator begynder at køre igen. →»(STANDBY) vises.

»T∅R« drift

Når rumtemperaturen når det indstillede niveau, gentager udendørsenhed automatisk tænde- og slukke-cyklussen.
- Hvis der er slukket for strømmen til udendørsenheden er slukket, standser ventilatoren i indendørsenheden også. (For at forhindre at fugtigheden i rummet stiger igen)
- Når det er mere sandsynligt at rumtemperaturen når det ønskede niveau reguleres ventilatorhastigheden automatisk ned til »brise« (let vind).
- »T∅R«-drift er ikke mulig hvis udetemperaturen er 15 °C eller derunder.

■ Skulle strømmen svigte mens enheden kører

Når enheden automatisk genoptager driften efter et midlertidigt strømsvigt, anvendes de samme indstillinger som blev anvendt før strømsvigtet.

Justering af luftstrømsretningen

Dette afsnit er beskrevet i den instruktionsmanual som følger med timerfjernbetjeningen (CZ-RTC2).

Med hensyn til den højtspecificerede ledningsforbundne fjernbetjening (CZ-RTC3), se den instruktionsmanual som følger med model CZ-RTC3.

Indstilling af den op- og nedadgående bevægelse af luftstrømmen

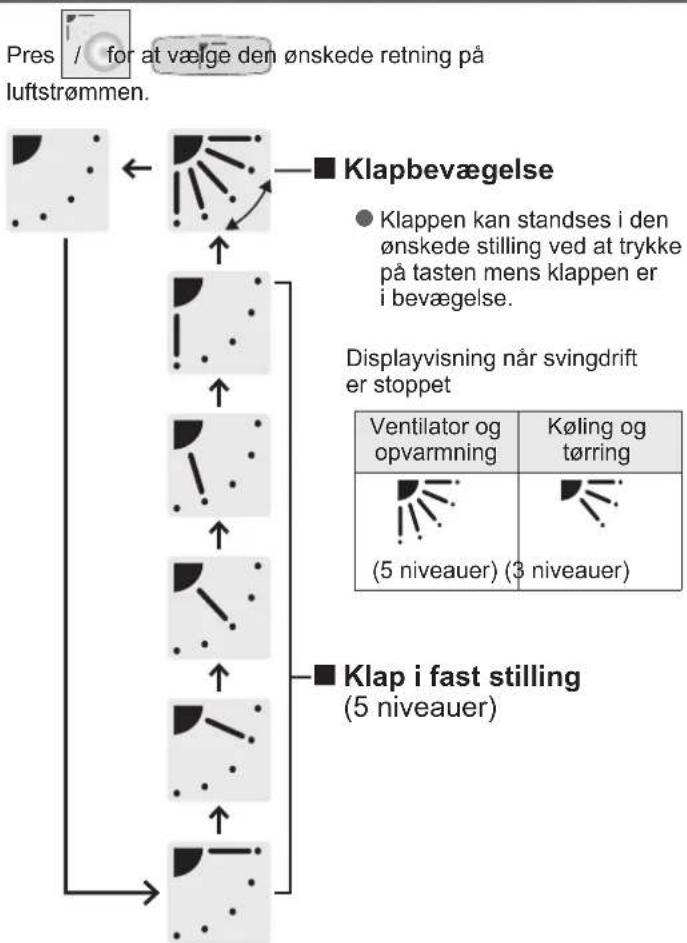

■ Brug af timerfjernbetjening

Display til visning af luftstrømmens retning REMOTE CONTROLLER TIMER PROGRAM COPY UNIT SET CAN CEL Tast for »KLAP«


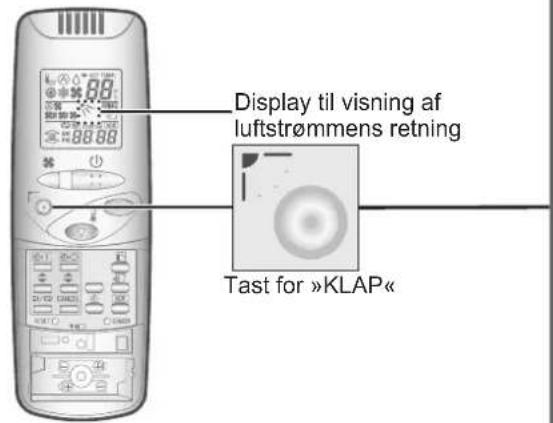

■ Brug af trådløs fjernbetjening

Display til visning af luftstrømmens retning Tast for »KLAP«

Anbefalet lodret luftstrømsretning

• Sæt klappen i nedadgående position for opvarmning.
  (I opadgående stilling kan den varme luft ikke nå gulvet.)
• Sæt klappen i opadgående position for køling.
  (Stilles klappen i nedadgående stilling, kan der dryppe kondens på gulvet.)

VARME KOLD/T∅R VENTILATOR
Anbefalet	Anbefalet	Fast indstillet i denne position

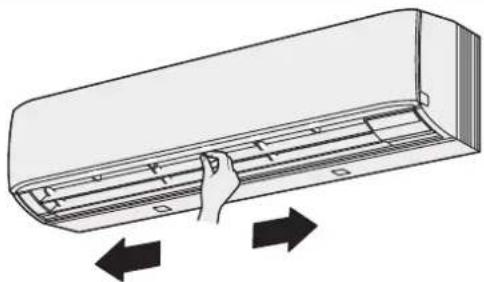

■ Indstilling af vandret luftstrømsretning (Manuel)

Indstil klappen til regulering af luftstrømsretningen manuelt (med hånden).

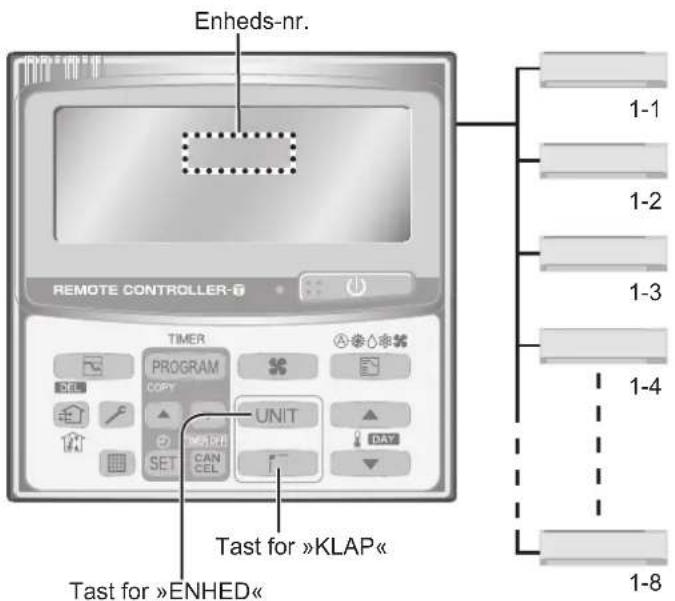

Indstilling af luftstrømmens retning for flere indendørsenheder (kun timerfjernbetjening)

Når flere indendørsenheder betjenes med én fjernbetjening, kan luftstrømmens retning indstilles individuelt for hver indendørsenhed eller for alle enheder samtidigt.

Enheds-nr. REMOTE CONTROLLER-# TIMER PROGRAM COPY UNIT SET CAN CEL Tast for »KLAP« Tast for »ENHED« 1-1 1-2 1-3 1-4 1-8

• Der kan maksimalt tilsluttes 8 indendørsenheder

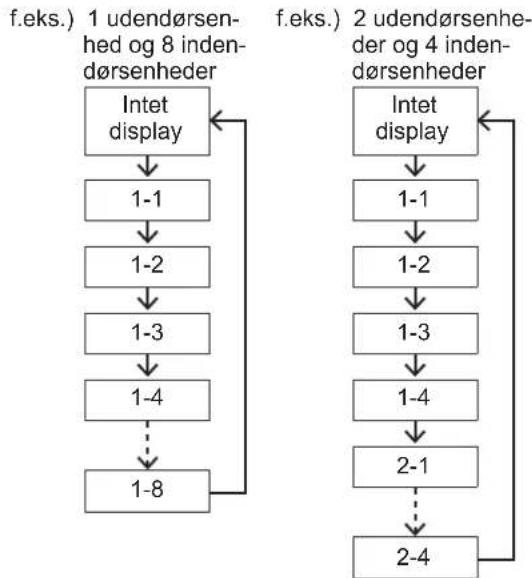

■ Indstilling af luftstrømmens retning for hver indendørsenhed individuelt

1 Tryk for at vælge det enheds-nr. der skal indstilles.

2 Tryk for at vælge den ønskede retning på luftstrømmen.

■ Indstilling af luftstrømmens retning for alle indendørsenheder samtidigt

1 Tryk for at vælge Intet display. 2 Tryk for at vælge den ønskede retning på luftstrømmen.

Bemærk:

- Brug aldrig hænderne til at bevæge klappen (lodret luftstrømsklap) der styres ved hjælp af fjernbetjeningen.

BEMÆRK

• Når klimaanlægget bliver slukket, bevæger klappen (lodret luftstrømsklap) sig automatisk mod lukket position.
• Klappen (lodret luftstrømsklap) bevæger sig til den opadgående position ved standby-drift til opvarmning.
• Svingfunktionen går i gang efter at standby-drift til opvarmning er frigivet, men sving angives på fjernbetjeningen, selv under standby-drift.

Gode råd til energibesparelse

■ Undgå

• Bloker ikke enhedens luftindtag og -udblæsning. Hvis én af disse er blokeret, vil enheden ikke fungere godt og kan blive beskadiget.
  ● Under køledrift bør der benyttes markiser, persienner eller gardiner til at hindre at solen skinner direkte ind i rummet.

Anbefalet

● Forsøg altid at holde luftfilteret rent. (Et tilstoppet filter vil forringe enhedens ydeevne.) → »Vedligeholdelse« (P.8)
- For at forhindre konditioneret luft i at undslippe, hold vinduer, døre og andre åbninger lukket.

Vedligeholdelse

Indendørsenhed

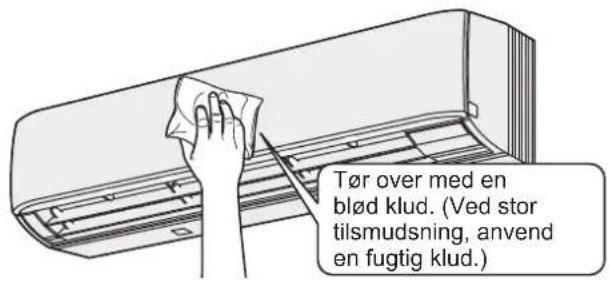

Tør over med en blød klud. (Ved stor tilsmudsning, anvend en fugtig klud.)

Forsøg ikke selv at rengøre enheden inden i. Se afsnittet »Vedligeholdelse og rengøring« i installationsvejledningen.

! ADVARSEL

• Af sikkerhedsårsager skal du sørge for at slukke for klimaanlægget og også at afbryde strømmen før rengøring. (Ellers er der risiko for elektrisk stød eller personskade fordi ventilatoren roterer med høj hastighed.)
  Hæld ikke vand på indendørsenheden. (Dette vil beskadige de interne komponenter og medføre risiko for elektrisk stød.)

! FORSIGTIG

Brug aldrig opløsningsmidler eller stærke kemikalier. Tør ikke plastdele over med meget varmt vand. (Dette kan føre til deformationer eller farveændringer.)
- Nogle metalkanter og -finner er skarpe. Vær forsigtig når disse dele rengøres. (Kan føre til personskade).
- Anvend en solid skammel eller stige når en indendørsenhed der er placeret højt skal rengøres.

- Den interne spole og andre komponenter på udendørsenheden skal rengøres med jævne mellemrum. - Kontakt din forhandler eller servicecenter.

Før der anmodes om service

Symptom Årsag	Handling
Klimaanlægget virker ikke selv-om strømmener tændt.	Strømsvigt eller efter strømsvigt Tryk på ON	/OFF-knappen på fjernbetjeningen.
	Betjeningsknappen (strøm) er slukket.	Hvis automatsikringen er blevet sat i position slukket, tænd for strømmen.Hvis automatsikringen er blevet udløst, skal du kontakte forhandleren uden at tænde for den.
	Sikring sprunget. Kontakt din forhandler.
Dårlig køle- eller varmeydelse	Indendørs- eller udendørsenhedernes luftindtag eller -udblæsning er tilstoppet med støv.	Fjern støvet.
	Luftstrømmens hastighed er indstillet til »Lav«.	Skift til »Høj« eller »Stærk«.
	Forkerte temperaturindstillinger	Se »Gode råd til energibesparelse«. (P.7)
	Rummet er udsat for direkte sollys i køletilstand.
	Døre eller vinduer er åbne.
	Luftfilteret er tilstoppet. Se »Vedligeholdelse« (P.8)
	For mange varmekilder i rummet i køletilstand.	Brug laveste varmekilder og i kort tid.
	For mange personer i rummet i køletilstand.	Sænk temperaturindstillingen, eller skift til »Høj« eller »Stærk«.

Hvis dit klimaanlæg ikke fungerer korrekt, selv efter du har kontrolleret alle punkter i »Før der anmodes om service« og »Fejlfinding«

• Stands omgående anlægget, og sluk for strømmen. Kontakt derefter din forhandler, og rapportér serienummer og symptom. Du skal også rapportere hvis inspektionsmærket ⚠️ og bogstaverne E, F, H, L, P i kombination med numrene vises på LCD-displayet på fjernbetjeningen.
• Reparer aldrig klimaanlægget selv, da det er meget farligt for dig at gøre det.

Fejlfinding

Undersøg før der anmodes om rådgivning eller service.

Symptom Årsag/Handling
Indendørsenhed	Støj	Lyder som strømmende vand under driften eller efter driften.
		Knækkende støj under drift eller når driften stopper.
	Udledt luft kan lugtes under drift.
	Under drift samler der sig vanddråber omkring luftudblæsningen.
	Der opstår tåge under køledrift.
	Der opstår tåge under varmedrift.
	Ventilator roterer et stykke tid selvom enheden slukkes.
	Luftstrøms- retningen	Luftstrømmen skifter retning under drift.Luftstrømmens retning kan ikke indstilles.Luftstrømmens retning kan ikke ændres.
		Klappen bevæger sig flere gange efter der er ændret retning.
	Der er støv i udblæsningsluften
	Ved den indledende højhastighedsdrift kan ventilatoren undertiden rotere hurtigere end den indstillede hastighed.(3 to 30 minutter)
Udendørsenhed	Ingen drift(Når der omgående tændes for strømmen/Når drift standses og genoptages øjeblikkeligt.)
	Der opstår støj under varmedrift.
	Der kommer damp ud ved varmedrift.
	Ventilatoren forsætter med at køre selvom driften er stoppet med fjernbetjeningen.

DANSK

Specifikationer

Indendørsenhed

Vægmonteret (type K1)

Modelnavn S-36PK1E5A S-45P			K1E5A S-50PK1	E5A S-60PK1E5	SA S-71PK1E5A	S-100PK1E5A
Strømkilde			220 / 230 / 240 V ~ 50 Hz
Kølekapacitet		kW 3,6	4,5 5,0 6,0 7	1 9,5
		BTU/h 1	2 300 15 400 17	100 20 500 24	200 32 400
Varmekapacitet		kW 4,2	5,2 5,6 7,0 8	0 9,5
		BTU/h 1	4 300 17 700 19	100 23 900 27	300 32 400
Lydtryks-niveau	Høj dB(A)	35 38	40 47 47 49
	Medium dB(A)	31	34 36 44 44 45
	Lav dB(A)	27 30	32 40 40 41
Lydeffekt-niveau	Høj dB(A)	52 55	57 64 64 65
	Medium dB(A)	46	49 51 59 59 60
	Lav dB(A)	41 44	46 54 54 55
Enhedens mål (H x B x D)		mm	300 × 1065 × 230	300 × 1065 × 230	300 × 1065 × 230	300 × 1065 × 230	300 × 1065 × 230	300 × 1065 × 230
Nettovægt		kg 13	13 13 14,5	14,5	14,5

Udendørsenhed

Enkelt delt udendørsenhed

Modelnavn U-50PE1E5 U-60		PE1E5A U-71PE	1E5A U-100PE1	E5A U-125PE1E	5A U-140PE1E5A
Strømkilde		220/230/240 V ~ 50 Hz
Kølekapacitet	kW	5,0 6,0 7	1 10,0 12,5 14,0
	BTU/h	17 100 20 5	00 24 200 34 100	42 700 47 800
Varmekapacitet	kW	5,6 7,0 8	0 11,2 14,0 16,0
	BTU/h	19 100 23 9	00 27 300 38 200	47 800 54 600
Lydtryksniveau (C/H)	dB(A)	46 / 50 48 /	50 48 / 50 52 / 52	53 / 53 54 / 55
Lydeffektniveau (C/H)	dB(A)	65 / 69 65 /	67 65 / 67 69 / 69	70 / 70 71 / 71
Enhedens mål (H x B x D)	mm	569 × 790 × 285	96 × 940 × 340 996	× 940 × 340 1416	× 940 × 340 1416 ×	× 940 × 340 1416 ×
Nettovægt	kg	42 68 69	98 98 98

DANSK

Modelnavn U-71PE1E8A U-100PE1E8A U-125PE1E8A U-140PE1E8A
Strømkilde		380/400/415 V 3N~50 Hz
Kølekapacitet	kW	7,1 10,0	12,5 14,0
	BTU/h	24 200 34 1	00 42 700 47 800
Varmekapacitet	kW	8,0 11,2	14,0 16,0
	BTU/h	27 300 38 2	00 47 800 54 600
Lydtryksniveau (C/H)	dB(A)	48 / 50 52 /	52 53 / 53 54 / 55
Lydeffektniveau (C/H)	dB(A)	65 / 67 69 /	69 70 / 70 71 / 71
Enhedens mål (H x B x D)	mm	996 × 940 × 340	1416 × 940 × 340 14	16 × 940 × 340 141	6 × 940 × 340
Nettovægt	kg	71 98 98	98

Modelnavn U-60PEY1E5 U-7		1PEY1E5 U-100	PEY1E5 U-125P	EY1E5
Strømkilde		220/230/240 V~50 Hz
Kølekapacitet	kW	6,0 7,1 10,0 12,5
	BTU/h	20 500 24 200 34 100 42 700
Varmekapacitet	kW	6,0 7,1 10,0 12,5
	BTU/h	20 500 24 200 34 100 42 700
Lydtryksniveau (C/H)	dB(A)	46 / 50 50 / 52 54 / 54 56 / 56
Lydeffektniveau (C/H)	dB(A)	65 / 69 70 / 70 70 / 70 73 / 73
Enhedens mål (H x B x D)	mm	569 × 790 × 285 569 × 790 × 285 996 × 940 × 340 996 × 940 × 340
Nettovægt	kg	42 42 73 85

Specifikationer

Udendørsenhed

Enkelt delt udendørsenhed

Modelnavn U-100PEY1E8 U-		125PEY1E8 U-1	40PEY1E8
Strømkilde		380/400/415 V 3N ~ 50 Hz
Kølekapacitet	kW	10,0 12,5	14,0
	BTU/h	34 100 42 7	00 47 800
Varmekapacitet	kW	10,0 12,5	14,0
	BTU/h	34 100 42 7	00 47 800
Lydtryksniveau (C/H)	dB(A)	54 / 54 56 /	56 54 / 53
Lydeffektniveau (C/H)	dB(A)	70 / 70 73 /	73 71 / 70
Enhedens mål (H x B x D)	mm	996 × 940 × 340 9	96 × 940 × 340 14	6 × 940 × 340
Nettovægt	kg	73 85 98

Tilsvarende sprogtaabel

DANSK

Vægmonteret (type K1)

Enkelt delt

Tilsvarende sprogtaabel

DANSK

Modelnavn

Strømkilde

Kølekapacitet

Varmekapacitet

Lydtryksniveau (Høj/Medium/Lav)

Lydeffektniveau (Høj/Medium/Lav)

Enhedens mål (HxBxD, mm)

(HxBxD: loftsmål)

Nettovægt (kg)

DANSK

HUSK

HUSK

DANSK
