WH-UD30BE51 - Aircondition PANASONIC - Gratis brugsanvisning og manual

Produkttype	Split klimaanlæg
Model	WH-UD30BE51
Mærke	Panasonic
Kølekapacitet	3.0 kW (10200 BTU/h)
Varmekapacitet	3.2 kW (10900 BTU/h)
Energieffektivitetsklasse	A++
Strømforsyning	230 V / 50 Hz
Kølemiddel	R32
Dimensioner (Indendørsenhed)	800 x 290 x 220 mm
Dimensioner (Udendørsenhed)	780 x 540 x 290 mm
Vægt (Indendørsenhed)	10 kg
Vægt (Udendørsenhed)	30 kg
Funktioner	Køling, Varme, Affugtning, Kun blæser
Luftstrømningshastigheder	3-trins blæser + Auto
Filter	Vaskbart antibakterielt filter
Støjniveau (Indendørs)	22 - 42 dB
Støjniveau (Udendørs)	48 dB
Garanti	5 år kompressor, 2 år dele
Vedligeholdelse	Rens filter hver 2. uge; professionel service årligt
Sikkerhedsfunktioner	Automatisk genstart, overophedningsbeskyttelse, børnesikring
Reservedele tilgængelige	Fjernbetjening, filtre, blæsermotor, kompressor

Ofte stillede spørgsmål - WH-UD30BE51 PANASONIC

Hvordan rengør jeg filteret på min Panasonic WH-UD30BE51?

For at rengøre filteret skal du slukke for enheden og åbne frontpanelet. Fjern filteret og støvsug eller vask det forsigtigt med varmt vand. Lad det tørre helt, før du sætter det i igen. Regelmæssig rengøring hver 2 uge opretholder effektiviteten.

Hvorfor køler mit klimaanlæg ikke ordentligt?

Kontroller, om filteret er snavset, temperaturindstillingen er korrekt, og enheden er i køletilstand. Sørg for at alle døre og vinduer er lukkede. Hvis problemet fortsætter, kan det kræve professionel service.

Hvordan indstiller jeg timeren på min WH-UD30BE51?

Tryk på Timer-knappen på fjernbetjeningen. Brug + og - knapperne til at indstille den ønskede tænd/sluk-tid. Bekræft ved at trykke på Timer-knappen igen. Displayet viser timerindstillingen.

Hvad betyder fejlkoden 'H00'?

Fejlkoder varierer efter model. H00 angiver typisk en kommunikationsfejl mellem indendørs- og udendørsenheden. Prøv at nulstille enheden ved at tage stikket ud i 5 minutter. Hvis fejlen fortsætter, kontakt en tekniker.

Hvordan bruger jeg fjernbetjeningen til varme?

Tryk på Mode-knappen, indtil varmesymbolet (sol-ikon) vises. Juster den ønskede temperatur med + og - knapperne. Sørg for, at enheden er i varmepumpetilstand.

Hvorfor lækker vand fra min indendørsenhed?

Vandlækage kan opstå på grund af tilstoppet afløbsrør eller snavset filter. Rens filteret og kontroller afløbsslangen for blokeringer. Hvis problemet fortsætter, kontakt en professionel.

Hvad er den anbefalede temperatur til energibesparelse?

Til køling indstilles temperaturen til 24-26°C; til varme indstilles til 20-22°C. Brug af Eco-tilstand kan yderligere reducere energiforbruget.

Hvordan installerer jeg klimaanlægget?

Installation bør udføres af en kvalificeret professionel. Sørg for tilstrækkelig friplads omkring udendørsenheden og sikker montering. Manualen indeholder detaljerede installationsinstruktioner og sikkerhedsforanstaltninger.

Hvordan nulstiller jeg mit Panasonic klimaanlæg?

Sluk for enheden med fjernbetjeningen og afbryd strømmen i 5-10 minutter. Tilslut strømmen igen og tænd for enheden. Dette nulstiller systemet og kan fjerne mindre fejl.

Hvor kan jeg købe reservedele til min WH-UD30BE51?

Autoriserede Panasonic-servicecentre sælger originale reservedele. Du kan også bestille online via Panasonics officielle hjemmeside eller kontakte kundesupport for hjælp.

BRUGSANVISNING WH-UD30BE51 PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

Sørg for, at anlægget er installeret korrekt af en autoriseret forhandler i overensstemmelse med de følgende instruktioner, før anlægget tages i brug.

Dette symbolet angir en handling som er FORBUDT.

Dette symbolet angir at en handling er PÅBUDT.

ADVARSEL

INNEND∅RS- OG UTEND∅RSENHET

Tak, fordi du har købt et Panasonic -produkt

INDHOLDO FORTEGNELSEINDHOL

SIKKERHEDSFORSKRIFTER

34\~35

PRODUKTOVERSIGT

36

GRUNDLÆGGENDE BETJENING

37

AVANCERET BETJENING

38

PASNING & RENG∅RING

39

FEJLFINDING

40

INFORMATION

41

BEMÆRK :

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

Vandudløbstemperatur (°C)		Indendørs
OPVARMNING	Maksimum 55
	Minimum 25

Omgivende temperatur (°C)		Udendørs
OPVARMNING	Maksimum 35
	Minimum -20

BEMÆRK : Når udendørstemperaturen er uden for ovenstående temperaturinterval, falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden.

SIKKERHEDSFORSKRIFTER

• Panasonic Air-to-Water Heatpump er et delt system kun bestående af en indendørs enhed og en udendørs enhed. Systemet er designet DS FORTE GNELSE Panasonic Tank Unit. Hvis en anden tank end Panasonic Tank Unit anvendes sammen med Panasonic Air-to-Water Heatpump-systemet, kan Panasonic ikke garantere for systemets funktionsdygtighed eller pålidelighed.
• Denne vejledning beskriver kun anvendelse af varmepumpesystemet mellem indendørs og udendørs enheder.
• For andet såsom en vandtank, radiator og system under gulvet henvises til den relevante producents betjeningsmanualer.

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Dette symbol betegner en handling, der er OBLIGATORISK.

ADVARSEL

INDEND∅RS ENHED OG UDE

Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.

Kontakt en autoriseret forhandler eller specialist, når enheden skal repareres, flyttes eller installeres igen. Forkert installation og håndtering kan forårsage lækage, stød eller brand.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Stik ikke fi ngrene eller andre genstande ind i den indendørs eller udendørs enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.

Du må ikke selv forsøge at reparere anlægget. Forkert håndtering kan medføre personskade.

Installer ikke den indendørs enhed udendørs. Den er kun beregnet til at installere indendørs.

ADVARSEL
STRÖMFORSYNING
	Brug ikke en ændret ledning,samlet ledning, forlængerledningeller ikkespecifi ceret ledning for atforhindre overophedning og brand.
	Del ikke den samme stikkontakt med andet udstyr, såoverophedning og brand undgås.
	Betjen ikke enheden med måde hænder, så stødundgås.
	Hvis netledningen er beskadiget, skal den udskiftesaf fabrikanten eller dennes serviceværksted ellerfagpersoner med tilsvarende kvalifi kationer for atundgå risikoen for skader.
	Anlægget er udstyret med RCCB (fejlstrømsafbrydermed integreret overstrømsbeskyttelse). Det anbefalespå det kraftigste, at en autoriseret forhandlerkontrollerer funktionen af RCCB kontrolleres efterinstallation og med jævne mellemrum efter eftersyneller vedligeholdelse for at sikre, at den er i god stand.I tilfælde af fejl kan der opstå elektrisk stød eller brand.
	Det anbefales på det kraftigste at den installeres meden reststrøm-anordning (RCD) på anlægget for athindre elektrisk stød eller brand.
	Det anbefales at bruge handsker under udførelseaf service eller vedligeholdelse for at undgå farligesituationer.
	Udstyret skal jordforbindes for at forhindre elektriskstød eller brand.
	Undgå stød ved afbrydelse af strømforsyningen, når:- Før rengøring eller servicering.- Forlænget ikke-anvendelse.- Unormal kraftig lynudledning.
	Dette apparat er til fl ere anvendelser. Allestrømforsyningskredsløb skal slukkes for at få adgangtil stikkene i den indendørs enhed, så elektrisk stød,brand eller legemsbeskadigelse undgås.
	Indstil brugen af dette produkt, når nogetunormalt/en fejl, og frakobl netstikket, ellersluk på strømkontakten og afbryderen.(Risiko for røg/brand/elektrisk stød)
Eksemplerpå nogetunormalt/enfejl	• RCCB slukker af sig selv.• Der konstateres lugt af brændt, unormal støjeller vibrationslyd, når enheden er i brug.• Der bliver ved at komme varmt vand ud afenheden.
Kontakt omgående din lokale forhandler forvedligeholdelse/reparation.

INDEND∅RS ENHED (

FORSIGTIG
INDEND∅RS
	Vask ikke den indendørs enhed med vand, benzen, fortynder eller skurepulver.
	Du må ikke installere anlægget i nærheden af brændbart udstyr eller på badeværelset. Det kan medføre elektrisk stød eller brand.
	Du må ikke røre vandudløbsrøret på det indendørs anlæg, mens det er i brug.
	Du må ikke anbringe genstande oven på eller under anlægget.
	Undgå at sidde eller træde på enheden, da du kan falde ned.
	Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.
	Sørg for, at udtømningsrøret er tilsluttet korrekt. I modsatfald kan der opstå lækage.
	Kontroller installationsracket med jævne mellemrum for at sikre, at det er intakt. Installationsracket kan efter længere tids brug miste sin styrke.
BETJENINGSPANEL
	Du må ikke udsætte betjeningspanelet for vand eller anden væske. Det kan medføre elektrisk stød eller brand.
	Du må ikke trykke på knapperne på betjeningspanelet med hårde, spidse genstande. Det kan beskadige anlægget.
	Du må ikke vaske betjeningspanelet med vand, rensebenzin, fortynder eller skurepulver.
	Du må ikke selv udføre eftersyn eller service på betjeningspanelet. Kontakt en autoriseret forhandler. Forkert håndtering kan medføre personskade.

	Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.
	Del ikke den samme stikkontakt med andet udstyr, så overophedning og brand undgås.
	Betjen ikke enheden med måde hænder, så stød undgås.
	Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
	Anlægget er udstyret med RCCB (fejlstrømsafbryder med integreret overstrømsbeskyttelse). Det anbefales på det kraftigste, at en autoriseret forhandler kontrollerer funktionen af RCCB kontrolleres efter installation og med jævne mellemrum efter eftersyn eller vedligeholdelse for at sikre, at den er i god stand. I tilfælde af fejl kan der opstå elektrisk stød eller brand.
	Det anbefales på det kraftigste at den installeres med en reststrøm-anordning (RCD) på anlægget for at hindre elektrisk stød eller brand.
	Det anbefales at bruge handsker under udførelse af service eller vedligeholdelse for at undgå farlige situationer.
	Udstyret skal jordforbindes for at forhindre elektrisk stød eller brand.
	Undgå stød ved afbrydelse af strømforsyningen, når: - Før rengøring eller servicering. - Forlænget ikke-anvendelse. - Unormal kraftig lynudledning.
	Dette apparat er til fl ere anvendelser. Alle strømforsyningskredsløb skal slukkes for at få adgang til stikkene i den indendørs enhed, så elektrisk stød, brand eller legemsbeskadigelse undgås.

	Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen. (Risiko for røg/brand/elektrisk stød)
Eksempler på noget unormalt/en fejl	• RCCB slukker af sig selv.• Der konstateres lugt af brændt, unormal støj eller vibrationslyd, når enheden er i brug.• Der bliver ved at komme varmt vand ud af enheden.
	Kontakt omgående din lokale forhandler for vedligeholdelse/reparation.

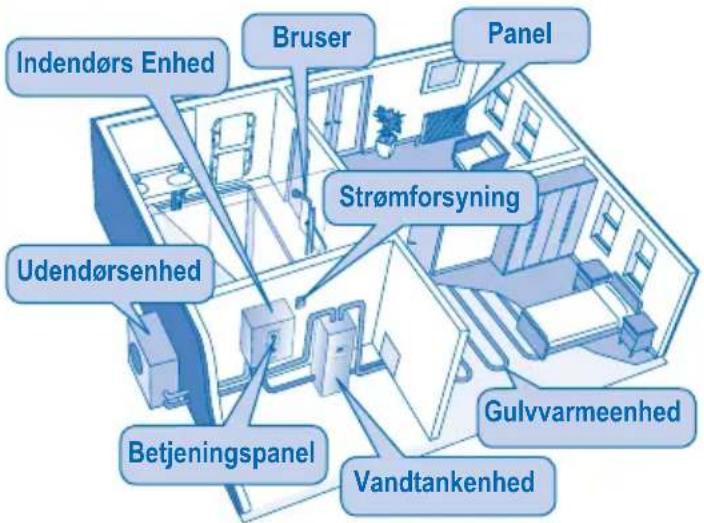

Indendørs Enhed Bruser Panel Udendørsenhed Strømforsyning Betjeningspanel Gulvvarmeenhed Vandtankenhed

Luft/vand-varmepumpe

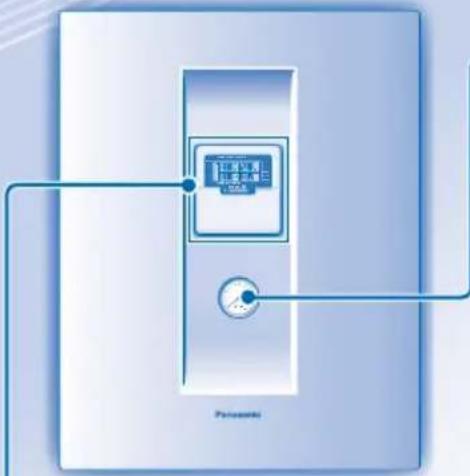

Indendørs Enhed

Panasonic

Vandtryksmåler Vandtryksmåler

0.2 0.30 T 0 0.4 MPa

- Du må ikke trykke eller slå på glaslåget med hårde, spidse genstande. Det kan beskadige anlægget.

- Kontroller, at vandtrykket er mellem 0,05 til 0,2 MPa (0,1 MPa = 1 bar).

- Kontakt en autoriseret forhandler, hvis vandtrykket ligger uden for det ovennævnte område.

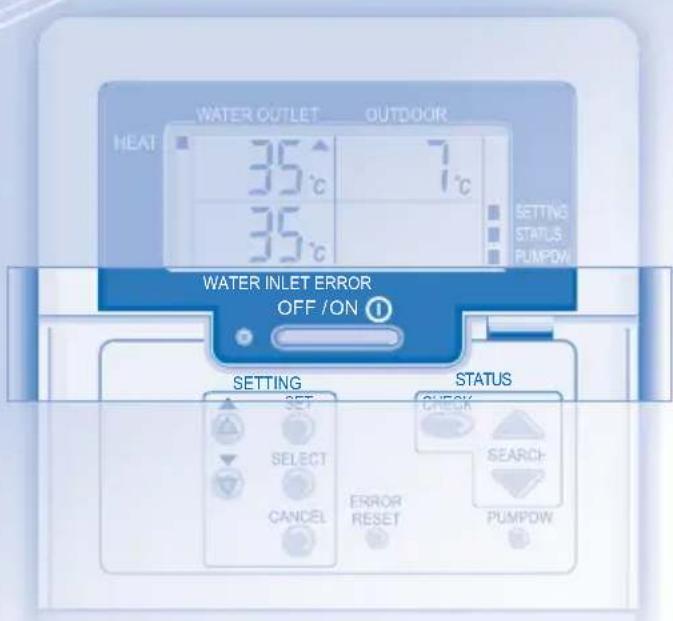

Betjeningspanel

Åbn låget for at bruge knapperne

1 Knappen OFF/ON
2 Driftsindikator
3 Knapper i systemindstillingstilstand
4 Knap til nulstilling af fejl
5 Knapper i systemstatuskontroltilstand
6 Knap i udpumpningstilstand

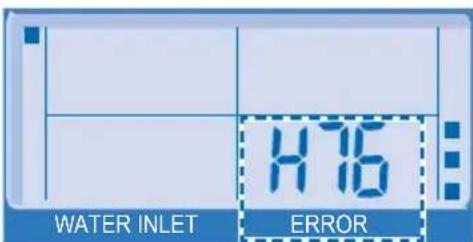

7 Visning af systemfejl

8 Indikator for udpumpningstilstand
9 Indikator for systemstatuskontroltilstand
10 Indikator for systemmindstillingstilstand
11 Indikator for opvarmning
12 Visning af vandudløbstemperatur
13 Visning af vandindløbstemperatur
14 Visning af udendørstemperatur

WATER OUTLET OUTDOOR HEAT 35°C 7°C 35°C SETTING STATUS PUMPOW WATER INLET ERROR OFF/ON Ⓤ SETTING STATUS SET CHECK SELECT SEARCH CANCEL ERROR RESET PUMPOW

Start / stop Dri

• Tryk på OFF/ON ⓘ på anlægget for at starte det.
• Når anlægget er tændt, lyser driftsindikatoren, og den aktuelle temperatur for vandudløb og -indløb og udendørstemperaturen vises på displayet på betjeningspanelet.
• Tryk igen på OFF / ON for at stoppe anlægget.

Yderligere oplysninger om drift (Standardindstilling)

• Når udendørstemperaturen (Out Lo) er under 0°C, indstilles vandudløbstemperaturen (H2O Lo) til 50°C.

• Når udendørstemperaturen (Out Hi) er over 15°C, indstilles vandudløbstemperaturen (H2O Hi) til 32°C.

• Mellem det angivne udendørstemperaturområde (Out Lo og Out Hi), justerer systemet automatisk vandudløbstemperaturen mellem det angivne område (H2O Lo og H2O Hi).

• En lav udendørstemperatur giver en højere vandudløbstemperatur og omvendt.

Ekstra indstillinger Ekstra Indstillinger
ERROR RESET	Nulstilling af fejlkodeUnderstøttes ikke af normal drift.
PUMPDW	SystempumpdownUnderstøttes ikke af normal drift.Hvis der trykkes på PUMPDW ved en fejl, skal der trykkes på OFF/ON for at stoppe pumpdownhandlingen.

Anbefales Anbefales

- Det anbefales kraftigt at få den autoriserede forhandler til at ændre vandtemperaturintervallet. Temperaturområdet for vandudløbstemperaturen og udendørstemperaturen kan indstilles via betjeningspanelet.

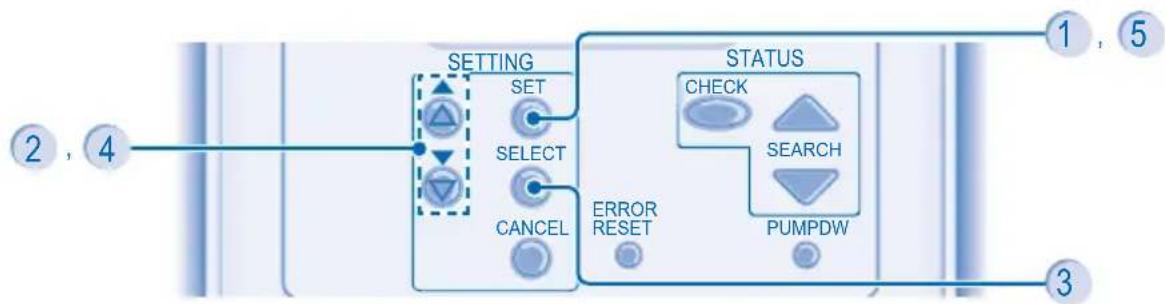

Følg trinnene nedenfor for at angive det foretrukne temperaturområde.

TRIN 1: Tryk på SET, og hold den nede i 5 sekunder for at aktivere tilstanden SETTING. Indikatoren for "SETTING" lyser.

TRIN 2: Tryk på eller for at vælge en parameter.

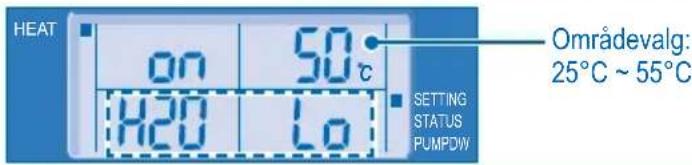

H2O Lo: Vandudløbstemperatur ved lav udendørstemperatur

HEAT on 50°C H2O Lo OMRådevalg: 25°C ~ 55°C SETTING STATUS PUMPDW

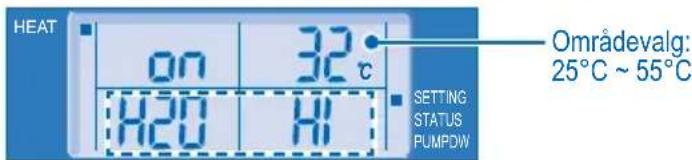

H2O Hi: Vandudløbstemperatur ved høj udendørstemperatur

HEAT 00 32 °C H20 HI OMRådevalg: 25°C ~ 55°C SETTING STATUS PUMPDW

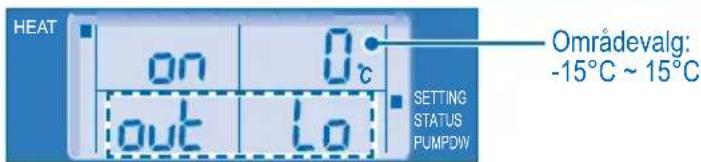

Out Lo: Lav udendørstemperatur

HEAT on 0°C out Lo OMrådevalg: -15°C ~ 15°C SETTING STATUS PUMPDW

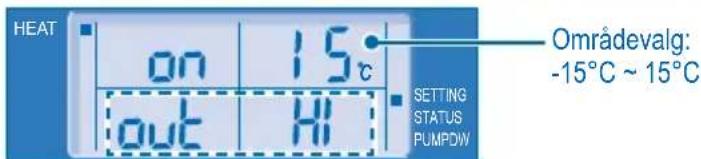

Out Hi: Høj udendørstemperatur

HEAT on 15°C out HI Områdevalg: -15°C ~ 15°C SETTING STATUS PUMPDW

Bemærk: Kontroller, at den høje udendørstemperatur (Out Hi) altid er højere end den lave udendørstemperatur (Out Lo).

SELECT

TRIN 3: Vælg den ønskede parameter, og tryk på for at angive parameteren. "plinker, når en parameter vælges.

TRIN 4: Tryk på eller för at angive den ønskede temperatur.

TRIN 5: Tryk igen på SET for at bekræfte indstillingen.

• Gentag trin 2 til 5 for at angive andre parametre.
- Tryk på CANCE, eller vent i 30 sekunder for at afslutte tilstanden SETTING.
- De angivne temperaturer gemmes i systemet efter bekræftelsen.
- Tilstanden "SETTING" kan ikke aktiveres, når indikatoren for "PUMPDW" og "STATUS" lyser.

FORSIGTIG

- Afbryd strømmen, inden der foretages rengøring.

• Sprøjt ikke vand direkte på.
• Aftør anlægget forsigtigt med en blød, tør klud.

Ekstern Tife

Eksternt Filter

- Du bedes rense det eksterne filter mindst en gang om året. Hvis dette ikke gøres, kan det medføre at filtret bliver tilstoppet, og at systemet bryder sammen. Du bedes kontakte en autoriseret forhandler.

Udendorfsenin

Udendørsenhed

• Du må ikke blokere luftkanalerne (indtag og uddag), da det kan forårsage lav ydeevne eller nedbrud. Fjern hindringer for at sikre ventilationen.
• Om vinteren skal der fjernes sne omkring det udendørs anlæg, så sneen ikke dækker luftkanalerne (indtag og udtag).

In our discussion

Inspektion

• For at sikre enhedens optimale præstation, er der foretaget periodiske inspektioner af enheden, det eksterne filter og ledningsføringen. Denne vedligeholdelse skal foretages af en autoriseret forhandler.
• Fjern eventuelle tilstopninger i luftindtaget og udluftningsåbningerne på en udendørs enhed.

Exhibit 15

Før En Længere Driftspause

- Afbryd strømmen.

eller ▼ for at kontrollere vandindgangstemperaturen, tanktemperaturen, s kørselsfrekvens eller fejlhistorikken.

• Tryk på 📄, eller vent i 30 sekunder for at afslutte tilstanden STATUS.
• Indikatoren for "STATUS" lyser, når anlægget er skiftet til tilstanden STATUS.
• Tilstanden STATUS kan ikke aktiveres, när indikatoren for "SETTING" lyser.

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag
Lyden af strømmende vand kan høres under drift.	Kølemiddelstrømning i anlægget.
Driften forsinkes i nogle få minutter efter genstart.	Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp. • Der forekommer kondensering eller fordampning på rørene.
Det udendørs anlæg lukker damp ud under opvarming.	Dette skyldes en afrimning, der udføres i varmeveksleren.
Det udendørs anlæg fungerer ikke. • Når udendørstemperaturen ligger uden for driftsintervallet, overgår varmepumpesystemet til beskyttelseskontrol.
Slukkes der for luft-til-vand varmepumpesystemet.	Hvis indendørsenhedens vandindgangstemperatur er lavere end 20°C. Angiv varmer på tanken mere end 20°C.
Det er vanskeligt at varme systemet op.	Når opvarmningen af det indendørs anlæg sker samtidig med brug af gulvvarme eller radiator, kan det medføre et fald i varmtvandstemperaturen, som kan reducere gulvvarmen eller opvarmningen af radiatoren.En lav udendørstemperatur kan gøre opvarmningen vanskelig.Kontroller, om udtags- eller indtagsåbningen på det udendørs anlæg er blokeret af sne?En lav vandudløbstemperatur kan gøre opvarmningen vanskelig.
Systemet bliver ikke varmt med det samme.	På grund af varmepumpesystemets natur kan det tage et stykke tid at opvarme vandet, hvis enheden anvendes fra koldstart.
Driften påbegyndes, når strømmen kommer igen.	Den automatiske genstart er aktiveret og trådt i kraft.

Kontroller følgende, för service tilkaldes. Kontroller følgende, för service tilkaldes.

Symptom	Symptom	Kontrol	Kontrol
Opvarmningen er ikke effektiv. • Indstil temperaturen korrekt.Kontroller, om radiatorventilen er lukket.Fjern eventuelle hindringer i luftkanalerne (indtag og udtag) på det udendørs anlæg.
Støj under driften. • Kontroller, om anlægget er installeret skråt, eller om låget er lukket korrekt.
Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret.
Driftsindikatoren lyser ikke, eller displayet på betjeningspanelet er tomt.			• Kontroller, om strømmen er afbrudt, eller om der er sket strømsvigt.

Driftsindikatoren blinker, og der vises en fejlkode på displayet på betjeningspanelet.

- Sluk anlægget. Kontakt en autoriseret forhandler, og oplys fejlkoden.

INFORMATION INFORMATION

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD STR∅MMEN, og kontakt derefter en autoriseret forhandler i følgende situationer:

• Unormal lyd ved drift.
  • Vand lækker fra indedelen.
• Sikring springer flere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

- Når der er trængt vand/fremmedpartikler ind i betjeningspanelet.

Oplysninger til brugere om indsamling og bortskaffelse af udtjent udstyr

Hvis disse symboler findes på produkterne, emballagen og/eller medfølgende dokumentation, betyder det, at udtjente elektriske og elektroniske produkter ikke må bortskaffes med almindeligt husholdsningsaffald. Indlever produkterne på de korrekte indsamlingssteder, jævnfør gældende lov og direktiverne 2002/96/EF og 2006/66/EF, for at sikre korrekt behandling, genvinding og genbrug af udtjente produkter.

Korrekt bortskaffelse af produkterne er med til at bevare værdifulde ressourser og forhindre de eventuelle negative påvirkninger af vores helbred og miljø, der kan opstå som følge af forkert bortskaffelse.

Yderligere oplysninger om indsamling og genvinding af udtjente produkter fås ved henvendelse til de lokale myndigheder, dit renovationsselskab eller det sted, hvor du købte elementerne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.
