BRUGSANVISNING CU-CE9GKE PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

Manufactured by:

Panasonic HA Air-Conditioning (M) Sdn. Bhd.

Lot 2, Persiaran Tengku Ampuan, Section 21, Shah Alam Industrial Site, 40300 Shah Alam, Selangor, Malaysia.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller materialeskade, og farligheden heraf er klassificeret nedenstående:

Advarsel

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

• Undlad brug af genopladelige (Ni-Cd) batterier.
• Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.
• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at fjernbetjeningen fungerer, som den skal.
• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at fjernbetjeningen fungerer, som den skal.

Indendørs enhed

Installationsforskrifter

- Du må ikke selv installere, demontere eller genopsætte anlægget. Forkert installation kan forårsage lækage, elektrisk stød eller brand. Kontakt din aut. Panasonic-forhandler eller en aut. elinstallatør vedr. installation.

Driftsforskrifter

- Stik ikke fi ngre eller genstande ind i hverken indendørs- eller udendørsenheden. - Lad være med selv at forsøge at reparere anlægget.

Luftindtag

Luftudtag

Forsigtig

Indendørs enhed

Installationsforskrifter

• Installer ikke anlægget i omgivelser, der rummer fare for eksplosioner.
- Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

Driftsforskrifter

• Undlad at rengøre anlægget med vand, rensebenzin, fortynder eller skurepulver.
• Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer.
• Undlad at bruge nogen form for brændbart udstyr foran luftudtaget.
• Sørg for ikke at udsætte dig for kold luft i længere perioder.
• Sørg for regelmæssig ventilation af rummet.
• Undlad at rengøre anlægget med vand, rensebenzin, fortynder eller skurepulver.
• Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer.
• Undlad at bruge nogen form for brændbart udstyr foran luftudtaget.
• Sørg for ikke at udsætte dig for kold luft i længere perioder.
• Sørg for regelmæssig ventilation af rummet.

Strømforsyning

Driftsforskrifter

• Afbryd strømmen, inden der foretages rengøring eller service.
• Sluk for strømmen, hvis anlægget ikke skal bruges i længere tid.
• Dette airconditionanlæg er udstyret med en anordning til overspændingsbeskyttelse. For at beskytte airconditionanlægget yderligere mod lynnedslag anbefales det at tage stikket ud af stikkontakten I forbindelse med kraftigt tordenvejr. Rør ikke ved airconditionanlægget, når der er tordenvejr eller lyn, da det kan forårsage elektrisk stød.

Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

Driftsforskrifter

• Undlad at anbringe personer eller genstande på indendørs- eller udendørsenheden.
  • Rør ikke ved de skarpe aluminiumsblade.
• Kontroller efter længere driftsperioder, at anlæggets stativ ikke er beskadiget.
• Kontroller efter længere driftsperioder, at anlæggets stativ ikke er beskadiget.

Strømforsyning

Installationsforskrifter

- Dette udstyr skal være jordet, og det anbefales på det kraftigste, at det installeres med en fejlstrømsafbryder i form at et HFI-relæ (ELCB) eller FI-relæ (RCD). Ellers kan det forårsage elektrisk stød eller brand i forbindelse med fejlfunktion.

Driftsforskrifter

• Brug ikke en stikkontakt, der også anvendes til andet udstyr.
• Lad være med at foretage nogen form for ændringer på netledningen.
• Undlad brug af forlængerledninger.
• Sørg for ikke at betjene anlægget med fugtige hænder.
  • Brug den anviste netledning.
• Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
• I nødstilfælde eller unormale forhold (lugter brændt osv.), skal strømforsyningen slukkes, og din nærmeste forhandler skal kontaktes.
• Brug den anviste netledning.
• Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
• I nødstilfælde eller unormale forhold (lugter brændt osv.), skal strømforsyningen slukkes, og din nærmeste forhandler skal kontaktes.

Dette anlæg må kun betjenes af mindre børn eller svagelige personer, når det foregår under opsyn. Mindre børn skal holdes under opsyn for at sikre, at de ikke leger med anlægget.

MILJ∅MÆSSIGE KRAV

Bortskaffelse af batterier

Batterierne skal genbruges eller bortskaffes på forsvarlig vis.

BORTSKAFFELSE AF ANLÆGGET EFTER ENDT LEVETID

"Vejledning for slutbruger" af airconditionanlæg:

Dette airconditionanlæg er forsynet med ovenstående mærkning, der angiver, at elektrisk udstyr ikke må bortskaffes sammen med alm. husholdningsaffald. EU-lande (*) bør have etableret et særligt indsamlingssystem for sådanne produkter. Forsøg ikke selv at adskille anlægget, da dette kan medføre skadevirkninger for dit helbred eller miljøet som følge af forkert affaldshåndtering. Fjernelse af kølemiddel, olie og andre dele skal foretages af en kvalifi ceret fagmand i overensstemmelse med gældende lokale og nationale forskrifter. Airconditionanlæg skal afleveres til et særligt indsamlingssted med henblik på genanvendelse, genbrug og genindvinding og må ikke bortskaffes i forbindelse med den kommunale renovationsordning. Kontakt din installatør, forhandler eller de lokale myndigheder for at få flere oplysninger. Hvis affaldsprodukter ikke håndteres i overensstemmelse med nationale forskrifter, kan det medføre strafansvar i form af både.

*I henhold til gældende lovgivning i hver medlemsstat

Information om bortskaffelse i lande uden for EU

Disse symboler er kun gældende inden for EU. Hvis du ønsker at bortskaffe dette produkt, skal du kontakte din installatør, forhandler eller de lokale myndigheder for at få oplysninger om den korrekte form for bortskaffelse.

DRIFTSBETINGELSER

Brug dette airconditionanlæg inden for følgende temperaturområder.

Temperatur (°C)		Indendørs Udendørs
		*DBT *WBT *DBT *WBT
K∅LING	Maksimum	32234	326
	Minimum	16111	611
OPVARMNING	Maksimum	30-24	18
	Minimum	16-5	6

*DBT: Tørpæretemperatur *WBT: Vådpæretemperatur

Tak for dit valg af Panasonic Air Conditioner

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER

26

FORSKRIFTSMÆSSIGE OPLYSNINGER

27

SÅDAN BETJENES ANLÆGGET

28\~29

PASNING & RENG∅RING

30

FEJLFINDING

31

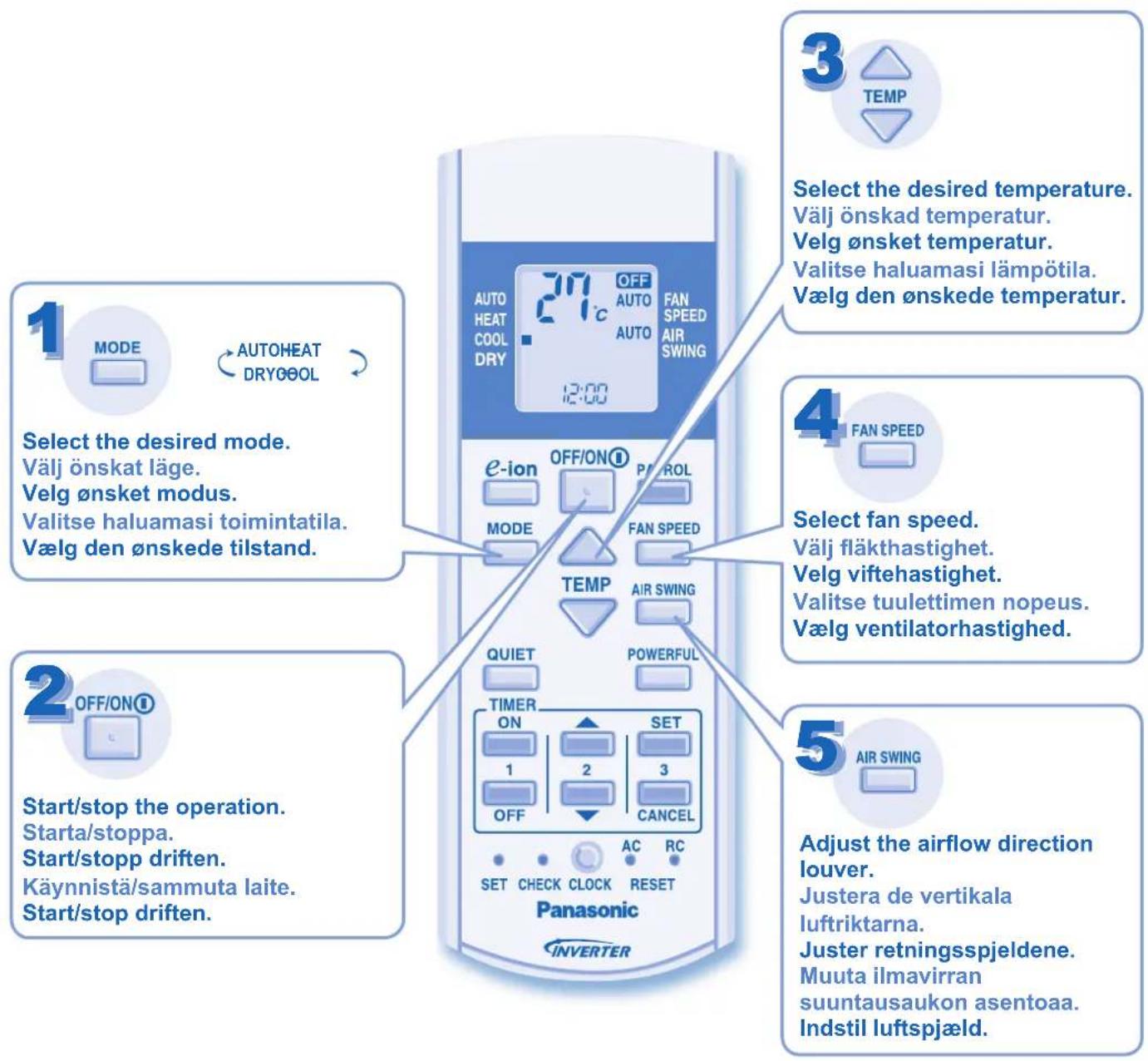

KVIKVEJLEDNING

Bagomslag

Bemærk:

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

SÅDAN BETJENES ANLÆGGET

KLARGORING/AFFEUR/BEIJENING

Isætning af batterierne

Isæt AAA- eller R03-batterier
- Batterilevetiden er ca. 1 år. Udskift batterierne, när fjernbetjeningens display eller sendesignalet bliver svagt.

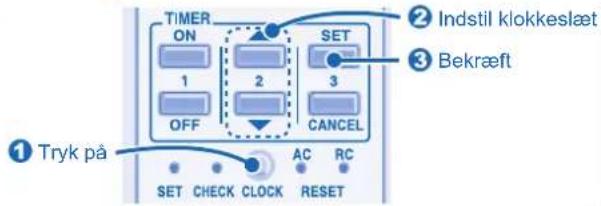

Indstilling af klokkeslæt

TIMER ON 1 OFF 2 SET 3 CANCEL ① Tryk på ② Indstil klokkeslæt ③ Bekræft SET CHECK CLOCK AC RC RESET

DRIFSTILL STAND

Vælg Tænd Indstil

temperatur

AUTO-TILSTAND - PRAKTISK FOR DIG

• Anlægget vælger driftstilstand efter temperaturindstilling, udendørs- og rumtemperatur.
• Driftstilstand genvælges hvert 30. minut. Under driftstilstand blinker driftsindikatoren.

OPVARMNINGSTILSTAND - NYD DEN VARME LUFT

- Under opvarmningstilstand tager det anlægget et stykke tid at varme op. Driftsindikatoren blinker under denne tilstand.

AFK∅LINGSTILSTAND - NYD DEN K∅LIGE LUFT

T∅RRINGSTILSTAND - AFFUGTER OMGIVELSERNE

• Under moderat tørringsdrift arbejder den indendørs blæser på lav hastighed for at give skånsom afkøling.
• Temperaturintervallet for dette valg er 16°C \~ 30°C.
• Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse. OPVARMNINGSTILSTAND : 20°C \~ 24°C. AFK∅LINGSTILSTAND : 26°C \~ 28°C. T∅RRINGSTILSTAND : 1°C \~ 2°C lavere end rumtemperatur.

FJERNBETJENING

• Sørg for, at der ikke er hindringer i vejen for signalet.
- Nogle former for fl uorescerende lys kan forstyrre signaloverførslen. Spørg den nærmeste forhandler.

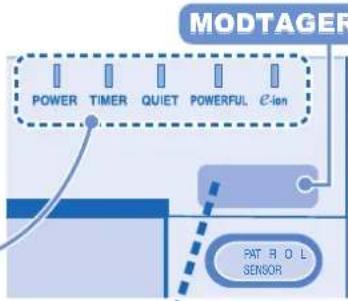

INDIKATOR

Maksimal rækkevidde : 8m

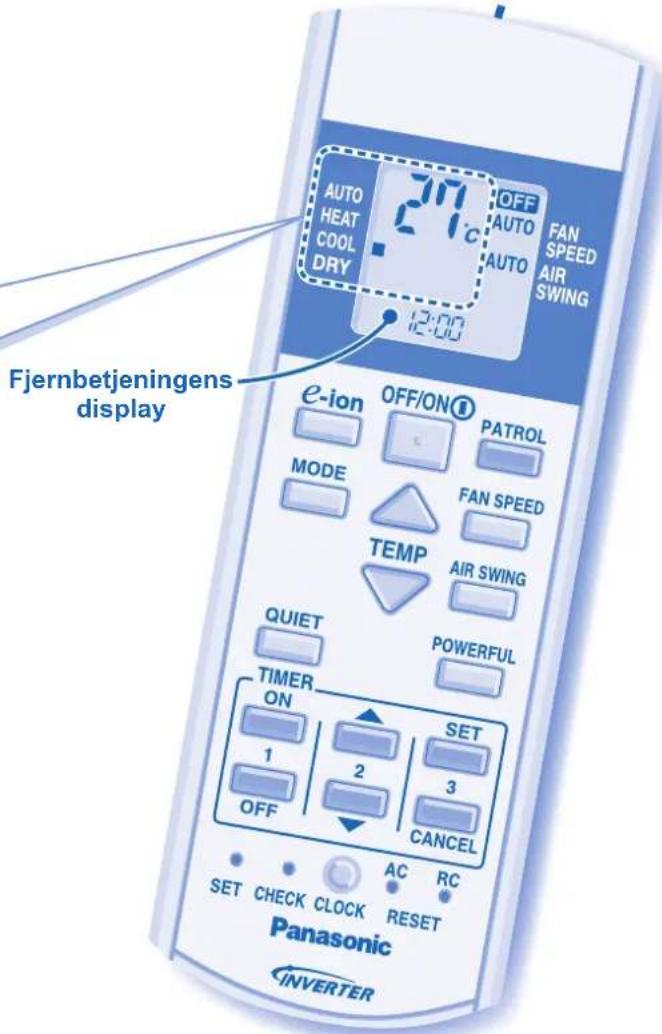

Fjernbetjeningens display e-ion OFF/ON PATROL MODE FAN SPEED TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CHECK CLOCK RESET Panasonic INVERTER

Bemærk:

• Tryk på ^RC NULSTIL-knappen for at genetablere fjernbetjeningens standardindstilling.
• Ved normal drift er _SET -og ANULSTIL-knapperne ikke i brug.
• Under brug af fjernbetjeningen bør du være opmærksom på FRA-visningen på fjernbetjeningens display for at undgå, at anlægget starter / stopper utilsigtet.
  • PATROL fungerer automatisk, så snart enheden er slået til
  med knappen
  OFF/ON

SÅDAN VÆLGES BLÆSERHASTIGHED

- Der er 5 ventilatorhastigheder såvel som automatisk*.

* Hvad angår automatisk ventilatorhastighed, reguleres hastigheden på indendørsventilatoren automatisk efter driftsforholdene.

SÅDAN JUSTERES LUFTSTRÖMSRETNINGEN

• Sørg for at holde rummet ventileret.
- Der er 5 valgmuligheder i forbindelse med lodret luftstrømsretning.
- Hvis der er foretaget indstilling til automatisk lodret luftstrømsretning, svinger spjældene automatisk op/ned.
- I forbindelse med opvarmningstilstand blæses luften vandret i et stykke tid, hvorefter den begynder at blive blæst nedad.
- Lad være at indstille de lodrette luftretningsspjæld med hånden.
- Vandrette luftspjæld kan indstilles manuelt.

OVERVÅGNING AF LUFTKVALITET

• Denne indstilling får patrol-sensoren til automatisk at måle luftkvaliteten.
• Hvis luftkvaliteten ikke er tilfredsstillende, starter e-ion-funktionen automatisk.

SÅDAN FÅR DU REN LUFT

• Denne indstilling giver ren luft gennem dannelse af negative ioner, der tiltrækker støv, som derefter bliver fanget af de positivt ladede e-ion-fi litre.

SÅDAN FÅR DU ST∅JSVAGE OMGIVELSER

• Denne indstilling giver støjsvage omgivelser gennem at reducere støjen fra luftstrømmen.

SÅDAN OPNÅR DU HURTIGT DEN ∅NSKEDE TEMPERATUR

• Denne indstilling gør det muligt at nå den ønskede temperatur hurtigt.
• KRAFTIG drift vil fortsætte i 20 minutter, hvorefter denne automatisk vil stoppe.

PATROL e-ion QUIET POWERFUL -og -drift er mulig i alle tilstande og bør annulleres ved at trykke på den aktuelle knap igen.

PATROL e-ion eller QUIET POWERFUL funktionerne kunne ikke blive aktiveret på samme tid.
PATROL og e-ion funktionerne kunne ikke blive aktiveret, selv når airconditionanlægget er slukket. I denne situation vil enheden arbejde med AUTO-ventilatorhastighed, så snart e-ion-indikatoren er TIL.

SÅDAN INDSTILLES TIMEREN

- När du ønsker, at airconditionanlægget skal slås TIL eller FRA automatisk på et forudindstillet tidspunkt.

Slå timer TIL eller FRA.

Indstil den ønskede tid.

Bekræft indstillingen.

Annullering af TIL- eller FRA-timer ON

• Når TIL-timer er indstillet, kan anlægget starte tidligere (op til 30 minutter) end den aktuelt indstillede tid for at opnå den temperatur, du ønsker.
• Timeren gentages dagligt, när den först er foretaget.
• I tilfælde af strømsvigt kan du genskabe de tidligere indstillinger (når strømmen er vendt tilbage) ved
  trykke på SET -knappen.
• Hvis timeren er annulleret, skal du trykke på for at genskabe den tidligere indstilling.

• Timeren er baseret på det klokkeslæt, der er indstillet på fjernbetjeningen.
• Du kan indstille dine foretrukne tider på TIL- og FRA-timere.

Vink

En temperaturindstilling på 1°C højere i afkølingstilstand eller 2°C lavere i opvarmningstilstand end den ønskede temperatur medfører en strømbesparelse på 10%.
For at nedsælte strømforbruget under afkølingstilstand, skal gardinerne lukkes for at forhindre sollys og varme i at trænge ind.
■ PATROL-funktionen deaktiveres under start af enheden

OFF/ON① med , tryk og hold PATROL inde 5 sekunder og

slip derefter.

Annuller ved igen at trykke på derefter slippe.

• Tryk på _CLOCK_ og hold den inde i ca. 5 sekunder for at indstille enten 12 timers (am/pm) eller 24 timers visning.
  ■ Dæmpning af lysstyrke i indikatordisplayet på airconditionanlægget:

Tryk på, og hold den inde i 5 sekunder.

- Airconditionanlægget slukkes ved at trykke på

PASNING & RENG∅RING

• Afbryd strømmen, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.

e-ion LUFTRENSNINGSSYSTEM

Må ikke berøres under driften

e-ion FILTRE

• Rens fi Itrene regelmæssigt.
- Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af filterets overflade.
- Tør fi Itrene grundigt i skygge, væk fra åben ild eller direkte sollys.
- Udskift fi ltret, hvis det er beskadiget. Reservedelsnr.: CWD00K1001 (Venstre og højre)

AKTIVT e-ion EFFEKTMODUL

AKTIV e-ion GENERATOR

Rengør med en tør vatpind.

- Det anbefales at rense en aktiv e-ion-generator hver 6. måned.

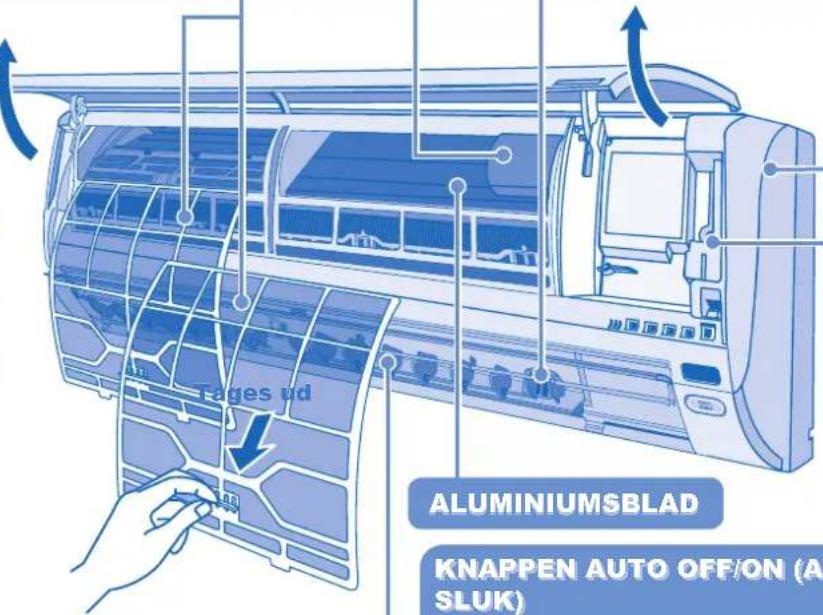

FRONTPANEL

Afmonteres ved at løfte og trække. Vask det forsigtigt og aftør det.

Tages ud ALUMINIUMSBLAD KNAPPEN AUTO OFF/ON (A SLUK)

INDEND∅RS ENHED

Aftør anlægget forsigtigt med en blød, tør klud.

ALUMINIUM\$BLAD

Sådan betjenes airconditionanlægget, hvis fjernbetjeningen er blevet væk, eller hvis den har funktionsfejl.

Handling Funktion
Tryk en gang. Auto-funktion
Tryk, og hold nedtrykket, til du hører et bip, og slip så.	Køling
Tryk, og hold nedtrykket, til du hører et bip, og slip så.Tryk, og hold nedtrykket, til du hører to bip, og slip så.	Opvarmning

• Sluk for anlægget ved at trykke på knappen AUTO OFF/ON igen.

RENG∅RINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe eller neutrale rengøringsmidler til husholdning (pH7).
• Brug ikke vand, der er varmere end 40°C.

Vink

■ Rengør filtret regelmæssigt for at få de bedste resultater og nedsætte strømforbruget.
■ Henvend dig til nærmeste forhandler for at få foretaget sæsoneftersyn.

FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag
Der kommer tåge ud af indendørsenheden.	Kondenseringsvirkning på grund af køleprocessen.
Lyden af strømmende vand kan høres under drift.	Kølemiddelstrømning i anlægget.
Der er en mærkellig lugt i rummet.	Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	Dette medvirker til at fjerne de omgivende lugte.
Driften forsinkes i nogle få minutter efter genstart.	Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp.	Der forekommer kondensering eller fordampning på rørene.
Timerindikatoren er altid tændt.	Indstillingen på timeren gentages dagligt, når den først er foretaget.
Driftsindikator blinker under driften, og indendørsventilatoren er standset.	Anlægget kører i afrimningstilstand, og den smeltede rim aftappes fra udendørsenheden.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	For at undgå utilsigtet kølevirkning.
Strømindikatoren blinker, inden apparet bliver tændt.	Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.

Symptom Kontrol
Opvarmnings-/køletilstanden fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften.	Kontroller, om anlægget er blevet installeret på et hældende underlag.Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke.	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke.	Kontroller, om effektafbryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Patrol-sensor eller e-ion-indikator på indendørsenheden blinker.	Tryk på eter to gange. Hvis patrol-sensoren eller e-ion-indikatoren stadig blinker, så kontakt den nærmeste forhandler.
Anlægget stopper, og timerindikatoren blinker.	1 Tryk i 5 sekunder.TIMER ON SET 2 Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned.3 Tryk i 5 sekunder for at afslutte kontrol.Sluk for anlægget, og vis fejlkoden til den nærmeste forhandler.Bemærk:Anlægget kan evt. betjenes (med 4 bip) i begrænset omfang afhængig af fejlen.

• Aktiver opvarmningstilstand i 2\~3 timer for at udtørre de indre dele.
• Afbryd strømmen.
  • Fjern batterierne i fjernbetjeningen.

SÆSONEFTERSYN EFTER EN LÆNGERE DRIFTSPAUSE

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Efter 15 minutters drift er det normalt med følgende temperaturforskel på luftindtags- og aftræksåbninger: Køling: ≥ 8°C
  Opvarmning: ≥ 14°C

KRITERIER FOR FUNKTIONSSVIGT

Under følgende forudsætninger, SLUK FOR STR∅MMEN og REKVIRER autoriseret Panasonic installatør:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
  • Sikring springer flere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

QUICK GUIDE/SNABBGUIDE/HURTIGGUIDE/ PIKAOPAS/KVIKVEJLEDNING

1 MODE AUTOHEAT DRYOOOL Select the desired mode. Välj önskat läge. Velg ønsket modus. Valitse haluamasi toimintatila. Vælg den ønskede tilstand. 2 OFF/ON① Start/stop the operation. Starta/stoppa. Start/stopp driften. Käynnistä/sammuta laite. Start/stop driften. 3 TEMP Select the desired temperature. Välj önskad temperatur. Velg ønsket temperatur. Valitse haluamasi lämpötila. Vælg den ønskede temperatur. 4 FAN SPEED Select fan speed. Välj fläkthastighet. Velg viftehastighet. Valitse tuulettimen nopeus. Vælg ventilatorhastighed. 5 AIR SWING Adjust the airflow direction louver. Justera de vertikala luftriktarna. Juster retningsspjeldene. Muuta ilmavirran suuntausaukon asentoaa. Indstil luftspjæld.
