BRUGSANVISNING CU-TE12HKE5 PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

NORSK 14 \~ 19

Anvisninger, der skal følges, klassificeres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

Advarsel

• Undlad brug af genopladelige (Ni-Cd) batterier.
• Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterieme ved et uheld.
• Fjern batterieme, hvis anlægget ikke skal bruges i længere tid.
• Isæt nye batterier af den samme type, og sørg for, at de vender rigligt for at sikre, at fjernbetjeningen fungerer, som den skal.

Indendørs enhed

• Du må ikke selv installere, demontere eller genopsætte anlægget. Forkert installation kan forårsage lækage, elektrisk stød eller brand. Kontakt din aut. Panasonic-forhandler eller en aut. elinstallatør vedr. installation.
• Du må ikke stikke fi ngrene eller andre genstande ind i enheden.
• Lad være med selv at forsøge at reparere anlægget.

Indendørs enhed

• Installer ikke anlægget i omgivelser, der rummer fare for eksplosioner.
• Undlad at rengøre anlægget med vand, rensebenzin, fortynder eller skurepulver.
• Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer.
• Undlad at bruge nogen form for brændbart udstyr foran luftudtaget.
• Sørg for ikke at udsætte dig for kold luft i længere perioder.
• Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.
• Sørg for regelmæssig ventilation af rummet.

Strømforsyning

• Brug ikke en stikkontakt, der også anvendes til andet udstyr.
• Lad være med at foretage nogen form for ændringer på netledningen.
  • Undlad brug af forlængerledninger.
• Sørg for ikke at betjene anlægget med fugtige hænder.
• Undlad at betjene eller standse anlægget ved at sætte stikproppen i eller tage den ud af stikkontakten.

• Sæt netstikket i på den rigtige måde.
- Brug den anviste netledning.
- Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
- Støv på det elektriske stik skal aftørres regelmæssigt med en tør klud.
- Dette udstyr skal være jordet, og det anbefales på det kraftigste, at det installeres med en fejlstrømsafbryder i form at et HFI-relæ (ELCB) eller FI-relæ (RCD). Ellers kan det forårsage elektrisk stød eller brand i forbindelse med fejlfunktion.

- I nødstilfælde eller unormale forhold (lugter brændt osv.), skal strømforsyningen slukkes og frakobles, og din nærmeste forhandler skal kontaktes.

Udendørsenhed

- Du må ikke stikke fi ngrene eller andre genstande ind i enheden.

Luftindtag

Luftudtag

Strømforsyning

• Lad være med at afbryde anlægget ved at trække i netledningen.
• Afbryd strømmen, og tag stikket ud af stikkontakten, inden der foretages rengøring eller service.
• Sluk for strømmen, og tag stikket ud af stikkontakten, hvis anlægget ikke skal bruges i længere tid.
• Dette airconditionanlæg er udstyret med en anordning til overspændingsbeskyttelse. For at beskytte airconditionanlægget yderligere mod lynnedslag anbefales det at tage stikket ud af stikkontakten I forbindelse med kraftigt tordenvejr. Rør ikke ved airconditionanlægget, når der er tordenvejr eller lyn, da det kan forårsage elektrisk stød.

Luftindtag

Luftindtag

Luftudtag

Udendørsenhed

• Du må ikke sidde på, træde op på eller anbringe noget på enheden.
  • Rør ikke ved de skarpe aluminiumsblade.
• Kontroller efter længere driftsperioder, at anlæggets stativ ikke er beskadiget.

FORSKRIFTSMÄSSIGE OPLYSNINGER

Tak for dit valg af Pain@conditioner

Dette anlæg må kun betjenes af mindre børn eller svagelige personer, når det foregår under opsyn. Mindre børn skal holdes under opsyn for at sikre, at de ikke leger med anlægget.

DRIFTSBETINGELSER
Brug dette airconditionanlæg inden for følgende temperaturområder

Temperatur (°C)		Indendørs Udendørs
		*DBT *WBT *DBT *WBT
K∅LING	Maksimum 32	23 43 26
	Minimum 16	11 16 11
OPVARMNING	Maksimum 30	-	24	18
	Minimum 16	-	-10	-11

*DBT: Tørpæretemperatur

*WBT: Vådpæretemperatur

BEMÆRK: Når udendørstemperaturen er uden for ovenstående temperaturinterval, falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden.

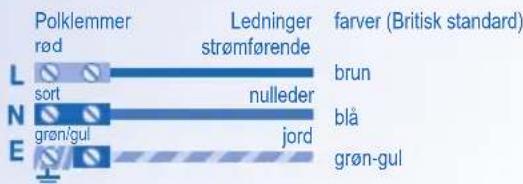

Udskiftning eller montering af netstik må kun foretages af aut. elinstallatører eller fagpersoner med tilsvarende kvalifikationer. Ledningerne i denne netledning er farvet i henhold til følgende kode:

Farvekoder for ledninger kan variere afhængigt af landets standard for farvekodning af ledninger.

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER 26

FORSKRIFTSMAESSIGE OPLYSNINGER

PRODUKTOVERSIGT OG BETJENING 28\~29

PASNING & RENG∅RING 30

FEJLFINDING 31

KVIKVEJLEDNING BAGOMSLAG

BEMÆRK:

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

MILJ∅MAESSIGE KRAV

Bortskaffelse af batterier

Batterierne skal genbruges eller bortskaffes på forsvarlig vis.

BORTSKAFFELSE AF ANLÆGGET EFTER ENDT LEVETID

"Vejledning for slutbruger" af airconditionanlæg:

Dette airconditionanlæg er forsynet med ovenstående mærkning, der angiver, at elektrisk udstyr ikke må bortskaffes sammen med alm. husholdningsaffald. EU-lande (*) bør have etableret et særligt indsamlingssystem for sådanne produkter. Forsøg ikke selv at adskille anlægget, da dette kan medføre skadevirkninger for dit helbred eller miljøet som følge af forkert affaldshåndtering. Fjernelse af kølemiddel, olie og andre dele skal foretages af en kvalificeret fagmand i overensstemmelse med gældende lokale og nationale forskrifter. Airconditionanlæg skal afleveres til et særligt indsamlingssted med henblik på genanvendelse, genbrug og genindvinding og må ikke bortskaffes i forbindelse med den kommunale renovationsordning. Kontakt din installatør, forhandler eller de lokale myndigheder for at få flere oplysninger. Hvis affaldsprodukter ikke håndteres i overensstemmelse med nationale forskrifter, kan det medføre strafansvar i form af bøde.

*I henhold til gældende lovgivning i hver medlemsstat

Information om bortskaffelse i lande uden for EU

Disse symboler er kun gældende inden for EU. Hvis du ønsker at bortskaffe dette produkt, skal du kontakte din installatør, forhandler eller de lokale myndigheder for at få oplysninger om den korrekte form for bortskaffelse.

• Du må ikke tænde enheden (ON), når der vokses gulv. Når et gulv er blevet vokset, skal der luftes grundigt ud, før enheden tændes.
• Du må ikke installere enheden i omgivelser, hvor der er fedtet og røget.

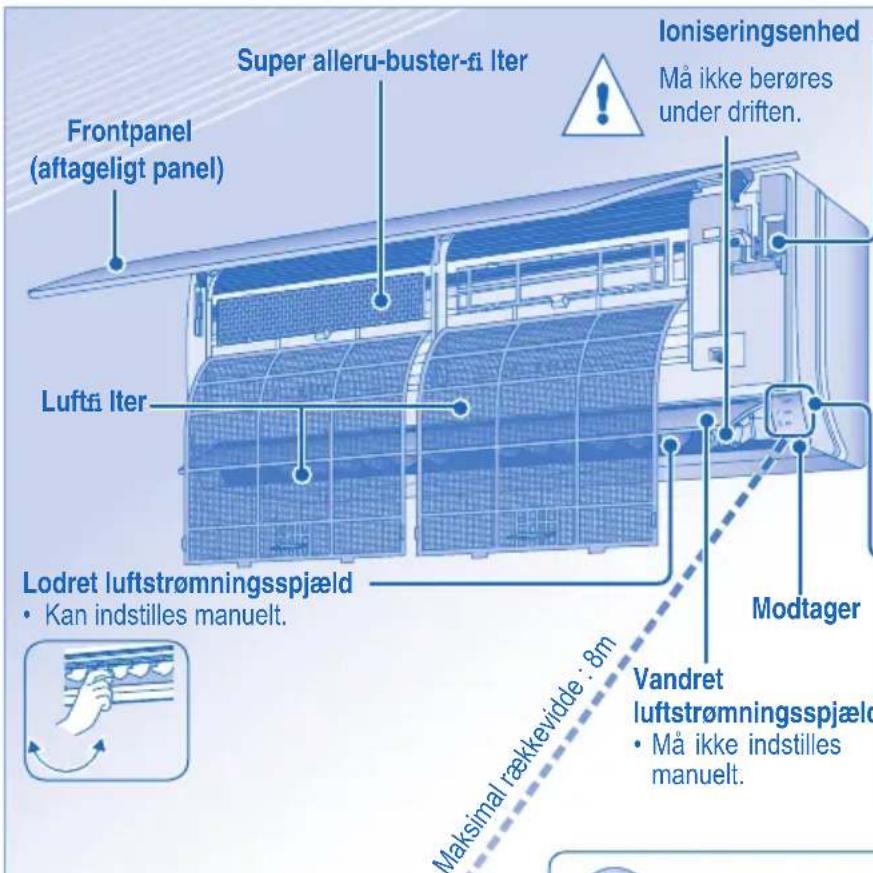

Frontpanel (aftageligt panel) Super alleru-buster-fi iter Ioniseringsenhed Må ikke berøres under driften. Luftä Iter Lodret luftstrømningsspjæld • Kan indstilles manuelt. Modtager Vandret luftstrømningsspjæld • Må ikke indstilles manuelt. Maksimal rækkevidde : 8m

- Knappen auto OFF/ON (auto-tænd/sluk)

- Bruges, när fjembetjeningen er forlagt eller ikke fungerer.

Handling Funktion
Tryk en gang. Autofunktion
Tryk, og hold nedtrykket, til du hører et bip, og slip så.	Køling
Tryk, og hold nedtrykket, til du hører et bip, og slip så.Tryk, og hold nedtrykket, til du hører to bip, og slip så.	Opvarmning
Tryk på knappen for at slukke.

INDIKATOR

POWER (Grøn)

TIMER (Appelsin)

ION (Blå)

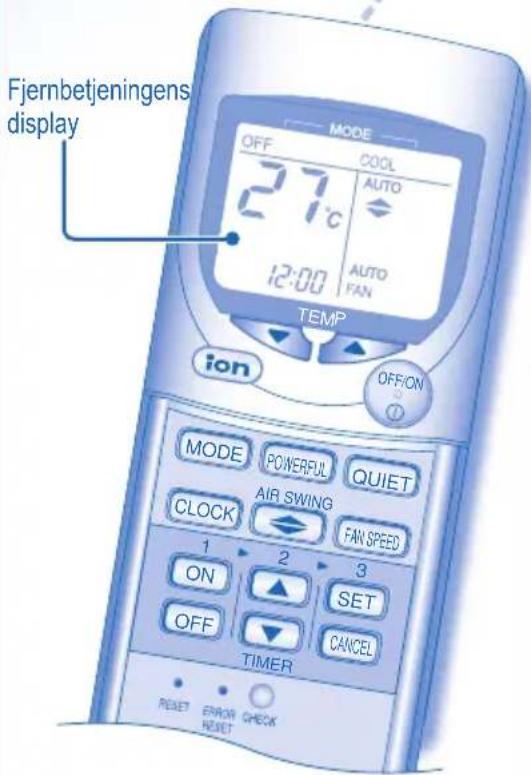

Fjernbetjeningens display OFF COOL 27°C AUTO AUTO FAN 12:00 TEMP ON OFF/ON MODE POWERFUL QUIET CLOCK AIR SWING FAN SPEED 1 ON 2 3 SET OFF CANCEL TIMER RESET ERROR CHECK RESET RESET

SÅDAN TÄENDES OG SLUKKES ANLÆGGET

- Læg mærke til, om fjernbetjeningen viser OFF i displayet for at undgå forkert start / stop af anlægget.

SÅDAN INDSTILLES TEMPERATUREN

• Områdevalg: 16°C \~ 30°C.
• Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse.

- Anlægget vælger driftstilstand hvert 30. minut i overensstemmelse med temperaturindstilling, udendørs- og rumtemperatur. Under driftstilstand blinker driftsindikatoren.

OPVARMNINGSTILSTAND - Nyd den varme luft

• Når der ikke skal bruges kold luft, blæses der muligvis ikke luft ud med det samme, og strømindikatoren blinker, når enheden starter.
• Bruges også til afrimning (maks. 12 minutter), hvor strømindikatoren blinker. Rimen aftappes fra enheden udendørs, og blæseren indendørs stopper.

AFK∅LINGSTILSTAND - Nyd den kølige luft

T∅RRINGSTILSTAND - Affugter omgivelserne

- Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

AFTAGELIGT PANEL

- Åbner for luftindtag, när driften starter, og lukker, när driften stopper. Hold det ikke i løbet af dette tidsrum, da det kan forårsage funktionsfejl.

SÅDAN VÆLGES BLÆSERHASTIGHED (5 VALGMULIGHEDER)

- I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

AIR SWING

SÅDAN JUSTERES DET LODRETTE LUFTFLOW (5 VALGMULIGHEDER)

• Sørg for at holde rummet ventileret.
- Hvis AUTO er valgt, svinger luftspjældene automatisk op/ned.
- I opvarmningstilstand, blæses luften vandret ud et stykke tid, hvorefter den blæses nedad.

SÅDAN FÅR DU REN LUFT

• Giver en friskluftsvirkning ved at producere negative ioner.
• londrift kan aktiveres uafhængigt. Tryk på for at standse driften.
• Under uafhængig ioniseringsdrift kan Lydsvag og Kraftig ikke aktiveres.

SÅDAN FÅR DU ST∅JSVAGE OMGIVELSER

- Denne drift reducerer luftstøj.

SÅDAN OPNÅS TEMPERATUREN HURTIGT

• QUIET og POWERFUL drift er mulig i alle tilstande og bør annulleres ved at trykke på den aktuelle knap igen.
  • QUIET og POWERFUL kan ikke vælges samtidigt.

SÅDAN INDSTILLES TIMEREN

- Sådan slås anlægget TIL og FRA på et forudbestemt tidspunkt.

Slå timer TIL eller FRA.

Indstil et tidspunkt.

Bekræft.

• Annullering af TIL- eller FRA-timer foretages ved at trykke på ON elle OFF, og så trykke på CANCEL.
• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 50 minutter før) for at opnå den ønskede temperatur til tiden.
• Timerdrift er baseret på det via fjernbetjeningen indstillede ur og gentages dagligt, når den er indstillet. Yderligere oplysninger om indstilling af uret fi ndes på bagsiden under Klargøring af fjernbetjening.
• Hvis timeren annulleres manuelt eller i tilfælde af strømsvigt, kan du genskabe den tidligere indstilling (når strømmen vender tilbage) ved at trykke på SET.

EKSTRA INDSTILLINGER

Gendanner fjernbetjeningens standardindstilling.

Bruges ikke i normal drift.

Indstil temperaturen 1°C højere i køletilstand og 2°C lavere i opvarmningstilstand i forhold til den ønskede temperatur for at opnå en strømbesparelse på 10%.

Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget i køletilstand.

FORSIGTIG

• Afbryd strømmen og træk stikket ud, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.

RENG∅RINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40°C.

VINK

• Rengør fi ltret regelmæssigt for at få de bedste resultater og nedsætte strømforbruget.
• Henvend dig til nærmeste forhandler for at få foretaget sæsoneftersyn.

LUFTFILTER

• Luftfi Itrene anbefales rengjort hver 2. uge.
- Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af filterets overflade.
- Tør fi Itrene grundigt i skygge, væk fra åben ild eller direkte sollys.
- Udskift fi ltret, hvis det er beskadiget.

ALUMINIUMSBLAD

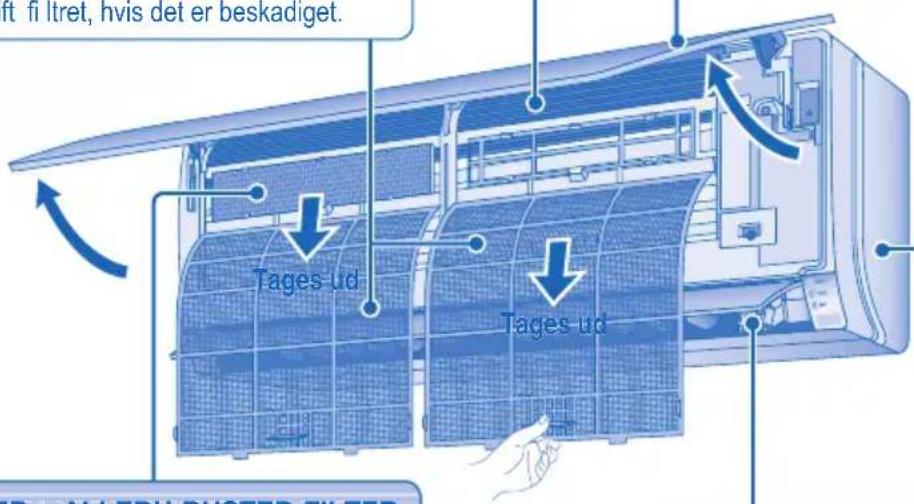

FRONTPANEL

Afmonteres ved at løfte og trække. Vask det forsigtigt og aftør det.

ft fi ltret, hvis det er beskadiget. Tages ud Tages ud ID: A/LEU-PUOZED FILTER

INDENDORS ENHED

Aftør anlægget forsigtigt med en blød, tør klud.

SUPER ALLERU-BUSTER-FILTER

• Filtrene skal støvsuges efter behov.
• Udskift fi literet hver 10. år, eller køb et nyt fi liter, hvis det gamle går i stykker.
  Reservedelsnr.: CZ-SA16P

IONISERINGSENHED

Rengør med en vatpind.

VED SÆSONEFTERSYN EFTER LÆNGERE DRIFTSPAUSE

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Efter 15 minutters drift er det normalt med følgende temperaturforskel på luftindtags- og aftræksåbninger:
  Køling: ≥ 8°C
  Opvarmning: ≥ 14°C

• Aktiver opvarmningstilstand i 2\~3 timer for at udtørre de indre dele.
• Afbryd strømmen, og tag stikket ud.
  • Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

SLUK FOR STR∅MMEN, OG TRÆK STIKKET UD. Ring derefter til en autoriseret forhandler i følgende tilfælde:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Sikring springer flere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

FEJLFINDING FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom	Årsag
Der kommer tåge ud af indendørsenheden. • Kondenseringsvirkning på grund af køleprocessen.
Lyden af strømmende vand kan høres under drift.	• Kølemiddelstrømning i anlægget.
Der er en mærkelig lugt i rummet.	• Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	• Dette medvirker til at fjerne de omgivende lugte.
Driften forsinkes i nogle få minutter efter genstart.	• Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp. • Der forekommer kondensering eller fordampning på rørene.
Timerindikatoren er altid tændt.	• Indstillingen på timeren gentages dagligt, når den først er foretaget.
Driftsindikator blinker under driften, og indendørsventilatoren er standset.	• Anlægget kører i afrimningstilstand, og den smeltede rim aftappes fra udendørsenheden.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	• For at undgå utilsigtet kølevirkning.
Strømindikatoren blinker i op til 70 minutter, før ON-timeren aktiveres.	• Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.
En knækkende lyd kan høres under drift.	• Panelet udvides/sammentrækkes på grund af temperaturændringer.

Symptom	Kontrol
Opvarmnings-/køletilstanden fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften. • Kontroller, om anlægget er blevet installeret på et hældende underlag.
Fjernbetjeningen virker ikke.(Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt den nærmeste forhandler.
Ion-indikatoren på indendørsenheden blinker.	Tryk to gange på knappenion. Hvis indikatoren stadig blinker, så kontakt forhandleren.

Anlægget stopper, og timerindikatoren blinker.

1 Tryk i 5 sekunder. RESET ERROR CHECK RESET RESET

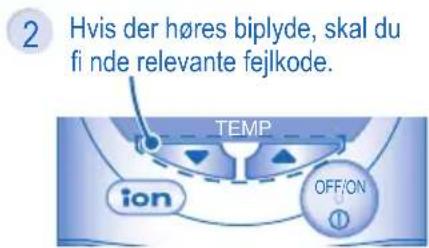

2 Hvis der høres biplyde, skal du fi nde relevante fejlkode. TEMP ion OFF/ON

- Tryk på knappen "RESET" for at afslutte en kontrol. Enheden kan muligvis bruges med begrænsede funktioner, afhængigt af den fundne fejl (enheden starter, og der høres 4 biplyde).

QUICK GUIDE/SNABBGUIDE/HURTIGGUIDE/ PIKAOPAS/KVIKVEJLEDNING

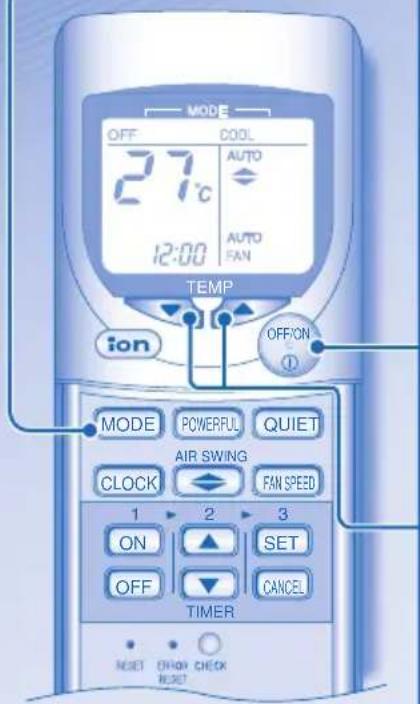

Remote Control Preparation • Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Kaukoohjaimen Valmistelusta • Klargøring Af Fjernbetjening

6 1 2

1 Pull out • Dra ut • Trekk ut • Vedä ulos • Træk ud
2 Insert AAA or R03 batteries (can be used \~ 1 year) •

Isæt AAA- eller R03-batterier (kan bruges i \~ 1 år)

3 4 5 CLOCK AIR SWING FAX SPEED 1 2 3 ON SET OFF CANCEL TIMER

3 Press CLOCK • Tryck ner CLOCK • Trykk på CLOCK • Paina CLOCK-painiketta • Tryk på CLOCK
4 Set time • Ställ in tiden • Still inn klokken • Aseta aika • Indstil klokkeslæt
5 Confirm • Bekräfta • Bekreft • Vahvista • Bekræft
6 Close the cover • Stäng locket • Lukk dekselet • Sulje kansi • Luk dækslet

MODE OFF COOL 27°C AUTO 12:00 AUTO FAN TEMP ON OFF/ON ① MODE POWERFUL QUIET CLOCK FAN SPEED 1 2 3 ON SET OFF CANCEL TIMER RESET CHAP CHECK RESET

1

MODE

Vælg den ønskede tilstand.

2

Vælg den ønskede temperatur.
