BRUGSANVISNING WH-UD12CE81 PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

Sørg for, at anlægget er installeret korrekt af en autoriseret forhandler i overensstemmelse med de følgende instruktioner, før anlægget tages i brug.

Dette symbolet angir en handling som er FORBUDT.

Dette symbolet angir at en handling er PÅBUDT.

ADVARSEL

INNEND∅RS- OG UTEND∅RSENHET

Dette apparatet er ikke ment brukt av personer (inkludert barn) med reduserte fysiske, sanselige eller mentale evner.

Tak, fordi du har købt et Panasonic -produkt

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER

32\~33

BETJENINGSPANEL

34\~38

INDEND∅RS ENHED

39

FEJLFINDING

40

INFORMATION

41

BEMÆRK

Illustrationerne i denne brugervejledning er udelukkendetil orienteringsformål og kan afvigefra det aktuelle anlæg. Der tagesforbehold for ændringer uden varselmed henblik på forbedringer.

DRIFTSBETINGELSER

Vandudløbstemperatur (°C)		Indendørs
OPVARMNING	Maksimum 55
	Minimum 25
K∅LING	Maksimum 20
	Minimum 5

Omgivende temperatur (°C)		Udendørs
OPVARMNING	Maksimum	35
	Minimum	-20
K∅LING	Maksimum	43
	Minimum	16

BEMÆRK : Når udendørstemperaturen er uden for ovenstående temperaturinterval, falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden. Enheden genstarter automatisk kort tid efter, at udetemperaturen er tilbage inden for grænserne.

SIKKERHEDSFORSKRIFTER

• Panasonic Air-to-Water Heatpump er et delt system kun bestående af en indendørs enhed og en udendørs enhed. Systemet er designet til at kombineres med Panasonic Tank Unit. Hvis en anden tank end Panasonic Tank Unit anvendes sammen med Panasonic Air-to-Water Heatpump-systemet, kan Panasonic ikke garantere for systemets funktionsdygtighed eller pålidelighed.
• Denne vejledning beskriver kun anvendelse af varmepumpesystemet mellem indendørs og udendørs enheder.
• For andre enheder som fx vandtank, radiator, ekstern termocontroller og gulvvarmesystem, henvises til de respektive producenters brugerhåndbøger.

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

ADVARSEL

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Dette symbol betegner en handling, der er OBLIGATORISK.

ADVARSEL

INDEND∅RS ENHED OG UDEND∅RS ENHED

Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.

Kontakt en autoriseret forhandler eller specialist for at rengøre de indvendige dele, reparere, installere, fjerne og geninstallere enheden. Forkert installation og håndtering kan forårsage lækage, elektrisk stød eller brand.

Kontakt en autoriseret forhandler eller specialist ang. brug af den angivne type kølemiddel. Brug af en anden type kølemiddel end den angivne type kan forårsage skade på produktet, sprængning og personskade osv.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Stik ikke fi ngrene eller andre genstande ind i den indendørs eller udendørs enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.

ADVARSEL
INDEND∅RS ENHED OG UDEND∅RS ENHED
	Undgå at sidde eller træde på enheden, da du kan falde ned.
	Installer ikke den indendørs enhed udendørs. Den er kun beregnet til at installere indendørs.
STR∅MFORSYNING
	Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.
	Sådan undgås overopvarmning, brand eller elektrisk stød:• Brug ikke den samme stikkontakt til andet udstyr.• Betjen ikke enheden med våde hænder.• Bøj ikke netledningen for meget.
	Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
	Anlægget er udstyret med RCCB (fejlstrømsafbryder med integreret overstrømsbeskyttelse). Det anbefales på det kraftigste, at en autoriseret forhandler kontrollerer funktionen af RCCB kontrolleres efter installation og med jævne mellemrum efter eftersyn eller vedligeholdelse for at sikre, at den er i god stand. I tilfælde af fejl kan der opstå elektrisk stød eller brand.
	Det anbefales på det kraftigste at den installeres med en reststrøm-anordning (RCD) på anlægget for at hindre elektrisk stød eller brand.
	Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen.(Risiko for røg/brand/elektrisk stød)Eksempler på noget unormalt/en fejl• RCCB slukker af sig selv.• Der konstateres lugt af brændt, unormal støj eller vibrationslyd, når enheden er i brug.• Der bliver ved at komme varmt vand ud af enheden.Kontakt omgående din lokale forhandler for vedligeholdelse/reparation.
	Det anbefales at bruge handsker under udførelse af service eller vedligeholdelse for at undgå farlige situationer.
	Udstyret skal jordforbindes for at forhindre elektrisk stød eller brand.
	Undgå stød ved afbrydelse af strømforsyningen, når:- Før rengøring eller servicering.- Forlænget ikke-anvendelse.
	Dette apparat er til fl ere anvendelser. Alle strømforsyningskredsløb skal slukkes for at få adgang til stikkene i den indendørs enhed, så elektrisk stød, brand eller legemsbeskadigelse undgås.

FORSIGTIG

		FORSIGTIG
INDEND∅RS ENHED OG UDEND∅RS ENHED
	Vask ikke den indendørs enhed med vand, benzen, fortynder eller skurepulver.
	Du må ikke installere anlægget i nærheden af brændbart udstyr eller på badeværelset. Det kan medføre elektrisk stød eller brand.
	Du må ikke røre vandudløbsrøret på det indendørs anlæg, mens det er i brug.
	Du må ikke anbringe genstande oven på eller under anlægget.
	Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.
	Du må ikke bruge systemet under sterilisering for at forhindre forbrænding eller overophedning under bruseren.
	Sørg for, at udtømningsrøret er tilsluttet korrekt. I modsatfald kan der opstå lækage.
	Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.
	Feltindstillingerne for steriliseringsfunktionen skal konfi gureres af en autoriseret forhandler i overensstemmelse med de lokale love og bestemmelser.
BETJENINGSPANEL
	Du må ikke udsætte betjeningspanelet for vand eller anden væske. Det kan medføre elektrisk stød eller brand.
	Du må ikke trykke på knapperne på betjeningspanelet med hárde, spidse genstande. Det kan beskadige anlægget.
	Du må ikke vaske betjeningspanelet med vand, rensebenzin, fortynder eller skurepulver.
	Du må ikke selv udføre eftersyn eller service på betjeningspanelet. Kontakt en autoriseret forhandler. Forkert håndtering kan medføre personskade.

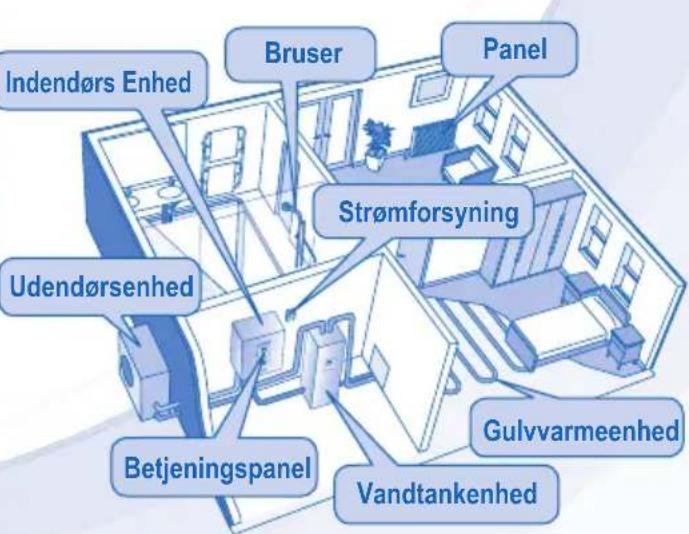

Indendørs Enhed Bruser Panel Udendørsenhed Strømforsyning Betjeningspanel Gulvvarmeenhed Vandtankenhed

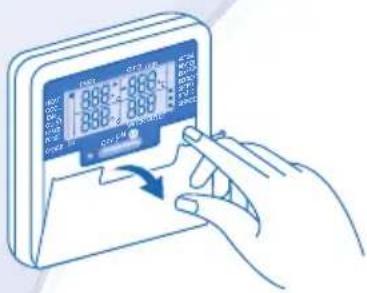

BETJENINGSPANEL

• Nogle funktioner, der er beskrevet i denne vejledning, er muligvis ikke relevante for din enhed.
• Kontakt den nærmeste autoriserede forhandler angående yderligere oplysninger.
• Ved normal betjening anvendes knapperne , og ikke.

1 Knappen OFF/ON
2 Betjeningstilstandsknap
3 Knap til lydløs betjening
4 Aktiveringsknap til indendørsenhedens reservevarmeapparat
5 Knapper i systemindstillingstilstand

6 Indstilling af timerens gruppeknapper
7 Knap til at gennemtvinge opvarmningstilstand
8 Knap til systemservice
9 Knap til kontrol af systemstatus
10 Knap til nulstilling af fejl

KONTROLPANEL - FORBEREDELSE

Indstilling af aktuel dag og tid

1. Tryk på CLOCK
2. Tryk på eller för at indstille aktuel dag.
3. Tryk på for at bekræfte.
4. Gentag trin 2 og 3 for at indstille den aktuelle tid.

Bemærkninger:

• Den aktuelle dag og tid skal indstilles, när:
• Der første gang tændes for strømmen.
• Det er lang tid siden, at der sidst blev tændt for strømmen.
• Den aktuelle tid, der er indstillet, skal være standardtiden for alle timerbetjeninger.

OPSÄTNING AF SPECIELLE FUNKTIONER

• Efter startindstillingen kan du manuelt justere indstillingerne. Startindstillingen forbliver aktiv, indtil brugeren ændrer den.
• Kontrolpanelet kan anvendes til flere installationer. Nogle funktioner gælder muligvis ikke for din enhed.
• Sørg for, aktivitets-LED'en er slukket, før indstilling.

1. Tryk på ⚫️ og ⚫️ samtidigt i 5 sekunder for at angive den specielle indstillingstilstand. Indikatoren "SETTING" og "STATUS" er ON.
2. Tryk på eller for at gennemse funktionerne.
3. Tryk på SELECT for at angive funktionen.
4. Tryk på eller for at aktivere YES eller deaktivere NO eller angive andre indstillinger.
5. Tryk på SET for at bekræfte.

Indstilling Kont rolpaneldisplay Beskrivelse

1	ro on	con	Ekstern termocontroller (YES/NO)Til indstilling af forbindelse til ekstern termocontroller.
2	HEATER	CAP	Vælger kapacitet for indendørs backupvarmeapparat (3kW / 6kW / 9kW)Hvis du vil reducere varmeapparatets forbrug, når der ikke er brug for det. Indstillingerne varierer, afhængigt af model.
3	Ant	FrE	Funktion til forebyggelse af indefrysning af vandsystem (YES/NO)Hvis du vil aktivere eller deaktivere funktionen til forebyggelse af indefrysning af vandsystem, når der er slukket for enheden.
4	TANK	con	Tilslutning af tank (YES/NO)Man kan indstille tilslutning af tank.Bemærk: Hvis du har valgt “NO” for “Tank connection”, ignoreres indstilling 5 til 14.
5	SOLAR	Pry	Solarprioritet (YES/NO)Bruges til at vælge, om vandtanken skal opvarmes med solenergi.
6	COOL	Pry	Køleprioritet (YES/NO)For at vælge rumkøling som prioritet i tilstanden COOL + TANK.Hvis du sætter “Cooling prioritet” til “YES”, er 8 ~ 9 er irrelevante for tilstanden COOL + TANK.
7	HEAT	Pry	Opvarmningsprioritet (YES/NO)Hvis du vil prioritere en lokaleopvarmning i tilstanden HEAT + TANK.Bemærk: Hvis du sætter “Heating priority” til “YES”, er 8 ~ 9 er irrelevante for tilstanden HEAT + TANK.
8	COOL/HEAT	int	Intervalindstilling for køle/varmedriftTil at sætte timeren til Cool-tilstand eller Heat-tilstand i tilstanden COOL + TANK eller tilstanden HEAT + TANK (0,5 timer ~ 10 timer). Hvis både “Heating Priority” og “Cooling priority” er “YES”, springs 8 ~ 9 over.
9	TANK	int	Indstilling af opvarmningsintervallet for tankTil at indstille timeren til Tank i en af tilstandene COOL + TANK eller HEAT + TANK (5 minutter ~ 1 time 35 minutter).
10	BOOSTER	htr	Funktion til boost af varmeapparat (YES/NO)Hvis du vil aktivere eller deaktivere funktionen til boost af tankens varmeapparat.Bemærk: Hvis du har valgt “Booster heater function”, ignoreres instilling 11.
11	BOOSTER	dly	Tidsindstilling for udskydelse af booster-radiatorHvis den forsinkede timer for funktionen til boost af varmeapparat skal indstilles til ON i situationer, hvor temperaturen i vandtanken ikke er nået (20 minutter til 1 time og 35 minutter).

• Du må ikke bruge systemet under sterilisering for at forhindre forbrænding eller overophedning under bruseren.
• Feltindstillingerne for steriliseringsfunktionen skal konfigureres af en autoriseret forhandler i overensstemmelse med de lokale love og bestemmelser.

12	St rL	Fun	Sterilisation (YES/NO)Man kan indstille sterilisation om nødvendigt.Bemærk: Hvis “Sterilization” er indstillet til “NO”, ignoreres indstilling 13 til 15.Indstilling af sterilisationsdag og -tidHvis du vil indstille timer for sterilisation (kun en enkelt gang om ugen, kan også aktiveres i standby).
13	Str
14	St rL	bo	Indstilling af sterilisationstemperaturMan kan indstille temperaturen for sterilisation ( 40^ 75^ ).
15	Str	oPr	Tid for fortsættelse af sterilisationMan kan indstille timeren til opretholdelse af opvarmningstemperaturen for udførelse af sterilisation (5 minutter - 1 time).

SÅDAN TÄENDES OG SLUKKES ANLÆGGET

- Når enheden er ON (tændt) er funktions-LEDen tændt og den aktuelle temperatur for vandudløbet og udendørstemperaturen vises på kontrolpanelets display.

SÅDAN VÆLGES DRIFTSTILSTAND

• OPVARMNINGSTILSTAND

• Tænder og slukker for panelet/gulvvarmen.
• I denne tilstand yder den udendørs enhed opvarmningskapacitet til den indendørs enhed.

• OPVARMNINGS- + TANKTILSTAND

• I denne tilstand yder den udendørs enhed opvarmningskapacitet til brugstanken og den indendørs enhed.
• Denne betjening anvendes ikke, når brugsvandstanken ikke er installeret.

• TANKTILSTAND

• Tænder og slukker for brugstanken.
• I denne tilstand yder den udendørs enhed opvarmningskapacitet til brugsvandstanken.

• K∅LETILSTAND

• Slå panelbetjening til (ON) eller fra (OFF).
• I denne tilstand leverer den udendørs enhed køling til den indendørs enhed.

• K∅LE- OG TANKTILSTAND

• I denne tilstand leverer den udendørs enhed køling til den indendørs enhed.
• Den indendørs enhed vil styre booster-varmen i sanitetstanken.

SÅDAN FÅR DU ST∅JSVAGE OMGIVELSER

- Denne funktion reducerer støjen fra den udendørs enhed. I denne tilstand kan det forårsage reducing af opvarmningskapacitet.

SÅDAN AKTIVERES RESERVEVARMEAPPARATET

• Reservevarmeapparatet leverer ekstra varmekapacitet når udendørstemperaturen er meget lav, og kan kun betjenes med varme-tilstandens funktion, når den aktiveres ved at trykke på denne knap.
• Reserveradiatoren tændes automatisk, når indstillingstilstandene er opfyldt.
• For at deaktivere varmeapparatets funktion manuelt, tryk på den respektive knap igen.

SYSTEMSTATUSKONTROLTILSTAND

1. Trykpå CHECK, og hold den nede i 5 sekunder for at aktivere tilstanden STATUS.
2. Tryk på eller for at kontrollere vandindgangstemperaturen, kompressorens kørselsfrekvens △ eller ▼ fejlhistorikken.

CANCEL

• Tryk på for at afslutte tilstanden STATUS.
• Indikatoren for "STATUS" lyser, når anlægget er skiftet til tilstanden STATUS.
• Tilstanden STATUS kan ikke aktiveres, när indikatoren for "SETTING" lyser.

AVANCERET BETJENING

• Det anbefales på det kraftigste at kontakte din nærmeste autoriserede forhandler for at ændre vandtemperaturintervallet.
• Ved brug af kontrolpanelet kan man indstille temperaturintervallet for vandudløbstemperaturen og udendørstemperaturen.

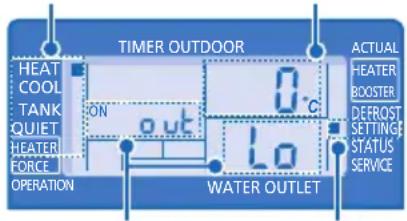

SYSTEMINDSTILLINGSTILSTAND

Betjeningstilstand Temperaturvisning

TIMER OUTDOOR HEAT COOL TANK QUIET HEATER FORCE OPERATION ON out 0 °C LO WATER OUTLET ACTUAL HEATER BOOSTER DEFROST SETTING STATUS SERVICE

Parameter * SETTING-indikator

1. Tryk på SET, og hold den nede i 5 sekunder for at aktivere tilstanden SETTING. Indikatoren for "SETTING" lyser.
2. Tryk på eller for at vælge en parameter.
3. Vælg den ønskede parameter, og tryk på ⚪ or at angive parameteren.
4. Tryk på ▲ eller for at angive den ønskede temperatur.
5. Tryk igen på SET for at bekræfte indstillingen.
   • Gentag trin 2 til 5 for at angive andre parametre.

Betjeningstilstand Parameter \* Beskrivelse

OPVARMNING

out lo

Indstillet temperatur for lav udendørs omgivende temperatur (-15°C \~ 15°C).

Vandtemperatur

OPVARMNING

out H,

Indstillet temperatur for høj udendørs omgivende temperatur (-15°C \~ 15°C).

OPVARMNING

H20 Lo

Den indstillede vandudløbstemperatur ved nedre udendørstemperatur (25°C \~ 55°C).

OPVARMNING

H20 H,

Den indstillede vandudløbstemperatur ved øvre udendørstemperatur (25°C \~ 55°C).

OPVARMNING

OFF

Indstil temperaturen for at slukke for opvarmningsenheden (5°C \~ 35°C).

OPVARMINGSENHED

out ON

Den indstillede udendørstemperatur til at tænde for opvarmningsenheden (-15°C \~ 20°C).

COOL

SET

Indstillet vandtemperatur i køletilstand (5°C\~20°C)

TANK

SET

Den indstillede brugstanktemperatur (40°C \~ 75°C).

SKIFT AF VANDTEMPERATURENS VARMEINDSTILLING

1. Tryk SET indenfor 5 sekunder.

- Gentag trin 3 til 5 for at indstille den ønskede skiftetemperatur (-5°C \~ 5°C).

Bemærkninger:

- Tryk på ^ANCEL , eller vent i 30 sekunder for at afslutte tilstanden SETTING.

- De angivne temperaturer gemmes i systemet efter bekræftelsen.

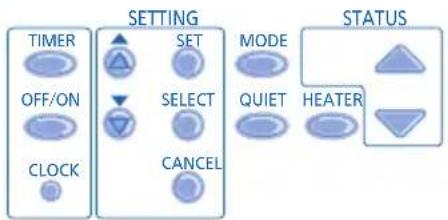

Indikerer den valgte dag Tændes, hvis timeren vælges Der kan indstilles 6 forskellige programmer om dagen (1 - 6) TIMER 1 2 3 4 5 6 MON TUE WEDTHU FRI SAT SUN ON 12:00 OFF SOLAR REMOTE 0 °C 5 FT Ændring i vandtemperatur (-5°C ~ 5°C) OFF-timer Til automatisk af slukke for enheden ON-timer Til automatisk af tænde for enheden Dag, der skal vælges

Funktion Trin

Angiv timer-tilstand	Tryk påTIMER.
Indstil dag og tid	1. Tryk påellerfor at vælge den ønskede dag.2. Tryk påSELECTfor at bekræfte.3. “1” blinker, tryk derefter påfor at indstille program 1.4. Tryk påOFF/ONfor at vælge timer ON eller OFF.5. Tryk påellerfor at vælge den ønskede tid.Du kan indstilleMODE, QUIET, HEATERog oprette den ønskede ændringstemperaturmed timer.6. Tryk påSETfor at bekræfte program 1. Den valgte dag fremhæves med▼.Efter 2 sekunder fl ytter displayet til det næste program.7. Gentag trin 4 til 7 for at indstille program 2 til 6.Hvis der ikke trykkes på nogen knap under timer-opsætningen i 30 sekunder, eller der trykkes påknappenSETbekræftes indstillingen på dette tidspunkt og timer-opsætningen er slut.
Tilføj/ændr timer	Gentag trinnene ovenfor.
Deaktiver timer	Tryk påTIMER, og tryk derefter påCANCEL.
Aktiver timer	Tryk påTIMER, og tryk derefter påSET.
Kontroller timer	1. Tryk påTIMER.2. Tryk påellerindtil den ønskede dag vises, og tryk derefter påSELECTfor at bekræfte valget.3. Tryk påellerfor at kontrollere de indstillede programmer.
Annuller timer	1. Tryk påTIMER.2. Tryk påellerindtil den ønskede dag vises, og tryk derefter påSELECTfor at angive programindstilling.3. Tryk påSELECTfor at angive programindstilling.4. Tryk påellerindtil det ønskede program vises.5. Tryk påCANCELfor at annullere programmet.

Bemærkninger:

- Du kan indstille timeren for hver dag i ugen (mandag til søndag) med 6 programmer om dagen.

- Når enheden tændes med ON-timeren, anvendes den tidligere indstillede temperatur til at styre vandets udgangstemperatur.

- Samme timer-program kan ikke indstilles til samme dag.

- Du kan også vælge kollektive dage med samme timer-indstilling.

- Tilskynder til energibesparelse, så det der kan opsættes 6 programmer på en hvilken som helst dag.

- Afbryd strømmen, inden der foretages rengøring.

RENG∅RINGSVEJLEDNING

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (≈ pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40°C.

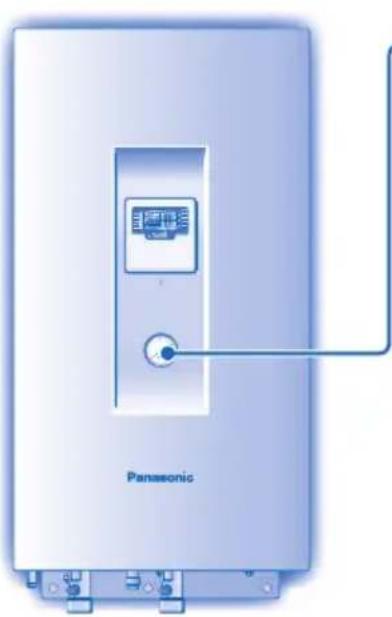

TIP!

- Til sikring af enhedens optimale ydelse skal der udføres vedligeholdelse med jævne mellemrum. Kontakt en autoriseret forhandler.

• Du må ikke trykke eller slå på glaslåget med hårde, spidse genstande. Det kan beskadige anlægget.
• Kontroller, at vandtrykket er mellem 0,05 til 0,3 MPa (0,1 MPa = 1 bar).
• Kontakt en autoriseret forhandler, hvis vandtrykket ligger uden for det ovennævnte område.

FJERNBETJENING OG BETJENINGSPANEL

• Sprøjt ikke vand direkte på.
• Aftør anlægget forsigtigt med en blød, tør klud.

EKSTERNT FILTER

- Du bedes rense det eksterne filter mindst en gang om året. Hvis dette ikke gøres, kan det medføre at filtret bliver tilstoppet, og at systemet bryder sammen. Du bedes kontakte en autoriseret forhandler.

UDEND∅RSENHED

• Du må ikke blokere luftkanalerne (indtag og udtag), da det kan forårsage lav ydeevne eller nedbrud. Fjern hindringer for at sikre ventilationen.
• Om vinteren skal der fjernes sne omkring det udendørs anlæg, så sneen ikke dækker luftkanalerne (indtag og uddag).

INSPEKTION

• For at sikre enhedens optimale præstation, er der foretaget periodiske inspektioner af enheden, det eksterne filter og ledningsføringen. Denne vedligeholdelse skal foretages af en autoriseret forhandler.
• Fjern éventuelle tilstopninger i luftindtaget og udluftningsåbningerne på en udendørs enhed.

F∅R EN LÆNGERE DRIFTSPAUSE

- Afbryd strømmen.

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD STR∅MMEN, og kontakt derefter en autoriseret forhandler i følgende situationer:

• Unormal lyd ved drift.
• Når der er trængt vand/fremmedpartikler ind i betjeningspanelet.
  • Vand lækker fra indedelen.
  • Sikring springer fl ere gange.
• Elkabel overophedet.

FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

SYMPTOM		ÅRSAG
Jævn lyd under betjening. ▶ • Kølemiddelstrømning i anlægget.
Driften forsinkes i nogle få minutter efter genstart.	▶	• Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp. ▶ • Der forekommer kondensering eller fordampning på rørene.
Det udendørs anlæg lukker damp ud under opvarming.	▶	• Dette skyldes en afrimning, der udføres i varmeveksleren.
Det udendørs anlæg fungerer ikke. ▶ • Når udendørstemperaturen ligger uden for driftsintervallet, overgår varmepumpesystemet til beskyttelseskontrol.
Slukkes der for luft-til-vand varmepumpesystemet.	▶	• Varmepumpen skifter til beskyttelsesstyring. Kompressoren stoppes ved en vandindgangstemperatur under 18°C, og backupvarmeapparat aktiveres ved en vandindgangstemperatur under 23°C.
Det er vanskeligt at varme systemet op.	▶	• Når opvarmningen af det indendørs anlæg sker samtidig med brug af gulvvarme eller radiator, kan det medføre et fald i varmtvandstemperaturen, som kan reducere gulvvarmen eller opvarmningen af radiatoren.• En lav udendørstemperatur kan gøre opvarmningen vanskelig.• Kontroller, om udtags- eller indtagsåbningen på det udendørs anlæg er blokeret af sne?• En lav vandudløbstemperatur kan gøre opvarmningen vanskelig.
Systemet bliver ikke varmt med det samme.	▶	• På grund af varmepumpesystemets natur kan det tage et stykke tid at opvarme vandet, hvis enheden anvendes fra koldstart.
Backupvarmeapparatet aktiveres automatisk (ON), hvis det ikke er aktiveret.	▶	• Backupvarmeapparatet aktiveres (ON) for at beskytte varmeveksleren på den indendørs enhed.
Driften starter automatisk – også uden ON Timer.	▶	• Der er blevet indstillet timer for sterilisering.

SYMPTOM		KONTROL
Opvarmning/køling fungerer ikke effektivt. ▶	• Indstil temperaturen korrekt.	• Er varmepanel/kølerventilen lukket.• Fjern eventuelle hindringer i luftkanalerne (indtag og udtag) på det udendørs anlæg.
Støj under driften. ▶	• Kontroller, om anlægget er installeret skråt, eller om låget er lukket korrekt.
Anlægget virker ikke. ▶	• Kontroller, om effektafbryderen er blevet aktiveret.
Driftsindikatoren lyser ikke, eller displayet på betjeningspanelet er tomt.		• Kontroller, om strømmen er afbrudt, eller om der er sket strømsvigt.

Driftsindikatoren blinker, og der vises en fejlkode på displayet på betjeningspanelet.

TIMER 1 2 3 4 5 6 MON TUE WEDTHU FRI SAT SUN ON H75 OFF

Knap til at gennemtvinge opvarmningstilstand

• I tilfælde af, at Air-to-Water Heatpump svigtet, kan backupvarmeapparatet bruges til at opvarme vandet. Tryk FORCE for at tænde for backupvarmeapparatet.
• Tryk på OFF/ON for at stoppe, at opvarmningen gennemtvinges.
• Alle andre betjeninger er ikke tilladt under tilstand for at gennemtvinge opvarmningen.

Oplysninger til brugere om indsamling og bortskaffelse af udtjent udstyr

Hvis disse symboler fi ndes på produkterne, emballagen og/eller medfølgende dokumentation, betyder det, at udtjente elektriske og elektroniske produkter ikke må bortskaffes med almindeligt husholdsningsaffald.

Indlever produkterne på de korrekte indsamlingssteder, jævnfør gældende lov og direktiverne 2002/96/EF og 2006/66/EF, for at sikre korrekt behandling, genvinding og genbrug af udtjente produkter.

Korrekt bortskaffelse af produkterne er med til at bevare værdifulde ressourser og forhindre de eventuelle negative påvirkninger af vores helbred og miljø, der kan opstå som følge af forkert bortskaffelse.

Yderligere oplysninger om indsamling og genvinding af udtjente produkter fås ved henvendelse til de lokale myndigheder, dit renovationsselskab eller det sted, hvor du købte elementerne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

MEMO

MEMO

Country	Telephone Number	Country	Telephone Number
Bulgaria [phone] Nordic+Baltic [phone]
Croatia [phone] Poland [phone]
France [phone] Spain [phone]
Germany, Austria, Switzerland [phone] Turkey [phone]
Hungary [phone] UK/England [phone]
Italy	[phone] UK/Ireland	[phone]
Netherland, Belgium, Luxemburg [phone]
