WH-TX30B9E8 - Aircondition PANASONIC - Gratis brugsanvisning og manual

Produkttype	Split klimaanlæg
Mærke	Panasonic
Model	WH-TX30B9E8
Kølekapacitet	3.0 kW
Varmekapacitet	3.4 kW (Varmepumpe)
Energiklasse	A++
Strømforsyning	230 V / 50 Hz
Kølemiddel	R32
Luftstrømningsretning	Flervejs (4-vejs automatisk sving)
Indendørsenhed mål (BxHxD)	770 x 290 x 220 mm
Udendørsenhed mål (BxHxD)	780 x 540 x 290 mm
Indendørsenhed vægt	9.0 kg
Udendørsenhed vægt	25.0 kg
Støjniveau (indendørs)	22 dB(A) (lav hastighed)
Støjniveau (udendørs)	48 dB(A)
Inverterteknologi	Ja
Yderligere funktioner	Ionisator, timer, søvntilstand, automatisk genstart, selvrensning
Filter	Vaskbart, antibakterielt
Fjernbetjening	Inkluderet (med LCD-display)
Installationssæt	Inkluderet (rør, kabel, afløbsslange)
Garanti	5 år (kompressor)
Vedligeholdelse	Rens filtre hver 2. uge; professionel service årligt

Ofte stillede spørgsmål - WH-TX30B9E8 PANASONIC

Hvordan rengør jeg luftfiltrene?

Sluk enheden og åbn frontpanelet. Fjern de vaskbare filtre og støvsug eller skyl med vand. Lad dem tørre helt, før de sættes i igen. Rens hver 2. uge.

Hvordan indstiller jeg timeren?

Tryk på Timer-knappen på fjernbetjeningen. Brug +/- til at indstille ønsket tænd/sluk-tid. Bekræft ved at trykke på Set. Indikatoren viser, at timeren er aktiv.

Hvad skal jeg gøre, hvis klimaanlægget ikke køler?

Kontroller, om filteret er beskidt. Sørg for, at termostaten er indstillet lavere end rumtemperaturen. Kontroller, at udendørsenheden ikke er blokeret. Hvis problemet fortsætter, kontakt service.

Hvordan bruger jeg fjernbetjeningen?

Indsæt to AAA-batterier. Peg fjernbetjeningen mod indendørsenheden. Brug Mode til at vælge Cool/Heat/Fan/Dry. Juster temperatur og blæserhastighed med de respektive knapper.

Kan jeg selv installere klimaanlægget?

Professionel installation anbefales. Det involverer kølemiddelrør, elektriske forbindelser og afløb. Forkert installation kan annullere garantien og forårsage lækager.

Hvilken type kølemiddel bruger det?

Denne model bruger R32-kølemiddel, som er miljøvenligt med lavere global opvarmningspotentiale. Sørg for service af certificerede teknikere.

Hvordan justerer jeg luftstrømsretningen?

Tryk på Air Swing-knappen på fjernbetjeningen for at aktivere automatisk lodret/vandret sving. Brug manuel klap-justering for fast retning.

Hvordan bruger jeg søvntilstand?

Tryk på Sleep-knappen. Enheden vil gradvist justere temperaturen for at give behagelig søvn. Det reducerer også støj. Tilstanden slukker automatisk efter 7 timer.

Hvad sker der efter et strømsvigt?

Enheden har Auto Restart. Når strømmen vender tilbage, genoptager den driften med tidligere indstillinger. Ingen manuel nulstilling nødvendig.

Hvor ofte skal jeg servicere klimaanlægget?

Udfør filterrengøring hver 2. uge. Planlæg en professionel vedligeholdelseskontrol årligt, inklusive rengøring af spoler, kontrol af kølemiddel og elektrisk inspektion.

BRUGSANVISNING WH-TX30B9E8 PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug. Sørg for, at anlægget er installeret korrekt af en autoriseret forhandler i overensstemmelse med de følgende instruktioner, før anlægget tages i brug.

CE

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene angir handlinger som er PÅKREVD.

Oppvarmingsfunksjoenn fungerer ikke effektivt.

Enheten virker ikke. • Kontroller om strømbryteren er koblet ut.

Strømdioden er ikke tent eller betjeningspanel-displayet er tomt.

- Er det strømbrudd, eller er strømforsyningen av?

Sanitærvanntrykket er lavt. • Kontroller om hovedvannforsyningen er som normalt. • Kontroller om fil teret er skittent.

Tak, fordi du har købt et Panasonic -produkt

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER

34\~35

PRODUKTOVERSIGT

36

GRUNDLÆGGENDE BETJENING

37

AVANCERET BETJENING

38

PASNING & RENG∅RING

39

FEJLFINDING

40

INFORMATION

41

BEMÆRK :

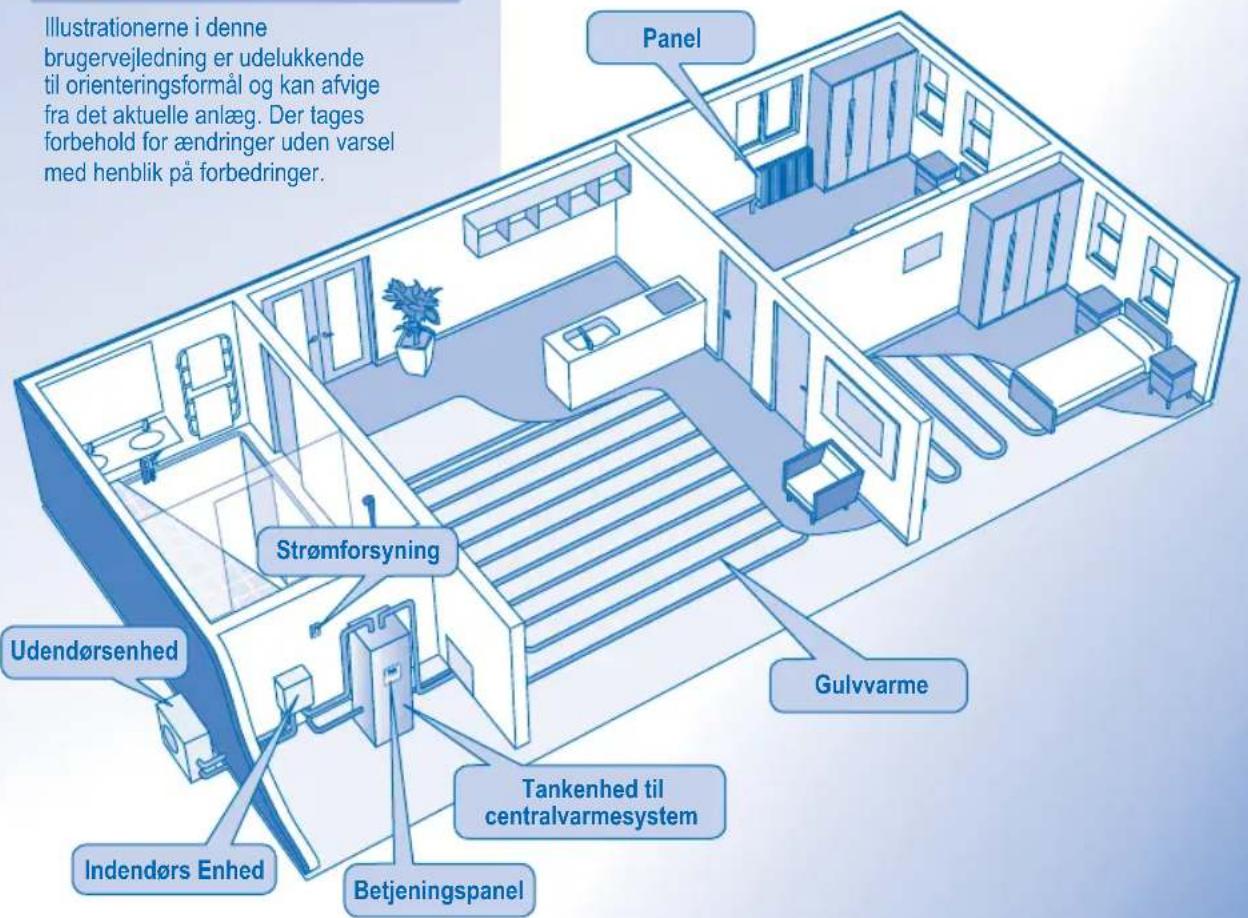

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

SIKKERHEDSFORSKRIFTER

Bemærk :

• Panasonic Tankenhed til centralvarmesystem er udviklet til brug sammen med Panasonic luft/vand-varmepumpe kun bestående af en indendørs enhed og en udendørs enhed. Hvis en ikke-Panasonic varmepumpe eller et traditionelt opvarmningssystem anvendes med Panasonic Tankenhed til centralvarmesystem, kan Panasonic ikke garantere for hverken god drift eller systemets pålidelighed.
• Denne vejledning beskriver kun anvendelse af Tankenhed til centralvarmesystem.
• Angående anvendelse i forbindelse med fx varmepumpe eller traditionelt opvarmningssystem, radiator og system under gulvet henvises til de respektive producenters brugervejledninger.

Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer. Panel Strømforsyning Gulvvarme Udendørsenhed Tankenhed til centralvarmesystem Indendørs Enhed Betjeningspanel

DEFINITION

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

Advarsel

Tankenhed til centralvarmesystem

• Du må ikke selv installere, fjerne eller geninstallere anlægget. Forkert installation kan medføre lækage, elektrisk stød eller brand. Overlad installationen til en autoriseret forhandler.
• Du må ikke selv forsøge at reparere anlægget. Ellers risikerer du elektrisk stød.
• Installer ikke enheden udendørs. Den er kun beregnet til installation indendørs.
• Berør aldrig nogen del af varmtvandshanen ved aftapning af varmt vand.
• Berør aldrig aftapningsrøret, afl øbssystemet, sikkerhedsventilens udløbsrør og varmtvandsafl øbet under aftapning og inspektion af sikkerhedsventilen.
• Berør ikke rørene under betjening. Ellers risikerer du at blive brændt.

- Vær sikker på, at ingen andre bruger varmt vand, när der skiftes vandtemperatur.

- For at begynde at bruge varmt vand skal du vente lidt, før du rører det varme vand.

- Tjek vandtemperaturen med fi ngerspidserne eller lignende efter at vandet har løbet nogen tid, når du tapper varmt vand under eller efter et strømsvigt. I dette tidsrum kan det være umuligt at regulere varmtvandstemperaturen, og der kan blive leveret varmt vand af høj temperatur. Man risikerer at blive brændt, hvis man undlader dette.

- Anlægget er udstyret med RCCB (fejlstrømsafbryder med integreret overstrømsbeskyttelse). Det anbefales på det kraftigste, at en autoriseret forhandler kontrollerer funktionen af RCCB kontrolleres efter installation og med jævne mellemrum efter eftersyn eller vedligeholdelse for at sikre, at den er i god stand. I tilfælde af fejl kan der opstå elektrisk stød eller brand.

- Udstyret skal jordforbindes for at forhindre elektrisk stød eller brand.

Strømforsyning

- Brug ikke en stikkontakt, der også anvendes til andet udstyr.

- Lad være med at foretage nogen form for ændringer på netledningen.

- Undlad brug af forlængerledninger.

• Sørg for ikke at betjene anlægget med fugtige hænder.

- Hvis netledningen er beskadiget, skal den skiftes ud af producenten, dennes servicerepræsentant eller tilsvarende kvalifi ceret person for at undgå farlige situationer.

- Sluk for strømmen, og kontakt en autoriseret forhandler i nødstilfælde eller i tilfælde af unormale forhold (hvis det lugter brændt, osv.).

• Installer ikke anlægget i omgivelser, der rummer fare for eksplosion eller brand. Ellers risikerer man ildebrand.
• Du må ikke anbringe genstande oven på eller under anlægget.
• Det varme vand i tanken kan ikke anvendes som drikkevand til mennesker.
• Undgå at sidde eller træde på anlægget, da du kan falde ned.
• Udsæt ikke tankens rør for stærkt pres, da du ellers kan blive brændt eller der kan opstå lækager.

• Sørg for, at aftapningsrør og udløbsrør er korrekt samlede. Ellers vil der kunne opstå lækager.
• Sørg for, at tankenheden er sikret mod at falde på gulvet.

Beteningspanel

- Du må ikke udsætte betjeningspanelet for vand eller anden væske. Det kan medføre elektrisk stød eller brand.

• Tryk ikke på betjeningspanelets knapper med hårde, spidse genstande. Det kan beskadige betjeningspanelet.
• Du må ikke vaske betjeningspanelet med vand, rensebenzin, fortynder eller skurepulver.
• Du må ikke selv udføre eftersyn eller service på betjeningspanelet. Kontakt en autoriseret forhandler. Forkert håndtering kan medføre personskade.

Stromersyning

• Afbryd strømmen, inden der foretages rengøring eller service.
• Sluk for strømmen, hvis anlægget ikke skal bruges i længere tid.
• Anlægget er udstyret med en indbygget strømbeskyttelsesenhed. Det er dog en god ide at beskytte anlægget yderligere fra beskadigelser ved at afbryde det fra strømforsyningen i tilfælde af særlig kraftigt tordenvejr. Du må ikke røre anlægget i tordenvejr, da du kan risikere at få elektrisk stød.

- Det anbefales at bruge handsker under udførelse af service eller vedligeholdelse for at undgå farlige situationer.

PRODUKTOVERSIGT

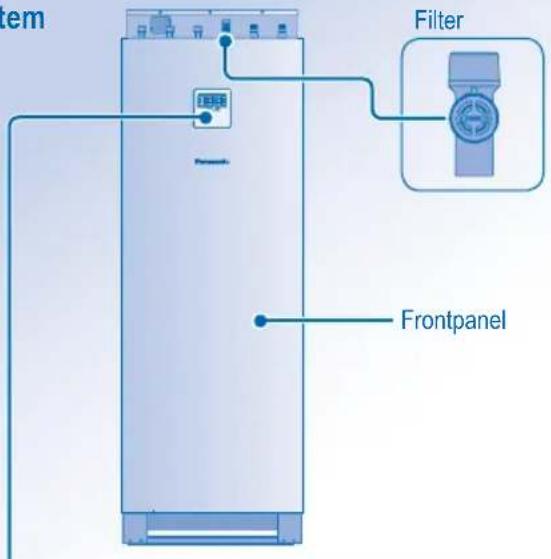

Tankenhed til centralvarmesystem

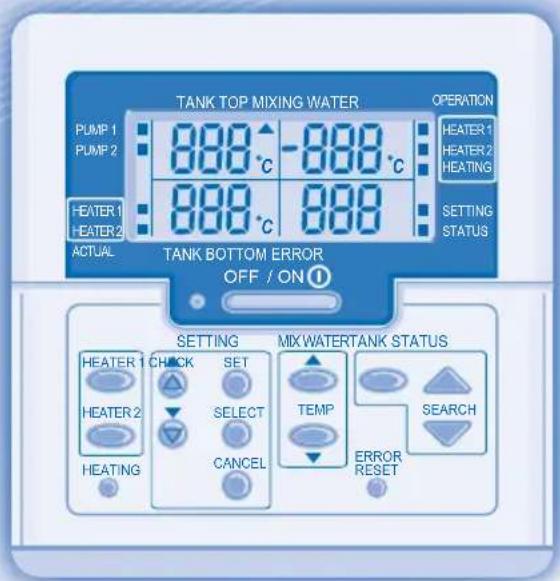

1 Knappen OFF/ON
2 Driftsindikator
3 Knapper til indstilling af vandtankens varmeenheder
4 Knap til brug af panel/gulvvarme
5 Knap til systemindstilling
6 Knap til indstilling brugsvandets temperatur
7 Knap til nulstilling af fejl
8 Knapper til tjek af systemtilstand
9 Visning af systemfejl

10 Indikator for tjek af systemtilstand
11 Indikator for systemmindstilling
12 Indikator for brug af panel/gulvvarme
13 Indikator for indstilling af vandtankens varmeenheder
14 Indikator for af vandtankens varmeenheder aktuelle tilstand
15 Visning af aktuel vandtemperatur i tankens bund
16 Visning af aktuel vandtemperatur i tankens top
17 Visning af brugsvandets temperatur
18 Indikatorer for vandpumpernes drift

GRUNDLÆGGENDE BETJENING

TANK TOP MIXING WATER PUMP 1 PUMP 2 888°C -888°C HEATER 1 HEATER 2 888°C 888 ACTUAL OPERATION HEATER 1 HEATER 2 HEATING SETTING STATUS TANK BOTTOM ERROR OFF / ON① SETTING MIXWATERTANK STATUS HEATER 1 CHECK HEATER 2 HEATING SET SELECT CANCEL TEMP SEARCH ERROR RESET

Start / stop Drift

• Tryk på OFF/ON på anlægget for at starte det.
• Når anlægget er tændt, lyser driftsindikatoren og den aktuelle temperatur for tankens vand og brugsvandet vises på displayet i betjeningspanelet.
• Tryk igen på OFF/ON for at stoppe anlægget.

SÅDAN TÆNDER OG SLUKKER DU FOR VANDTANKENS VARMEENHEDER

• Som standard bliver både varmeenhed 1 (Heater 1) og 2 (Heater 2) automatisk tændt, når der tændes for anlægget.
• Systemet vil automatisk slukke for Heater 1, när vandtemperaturen (H2O) när 75°C.
• Heater 2 er i brug under følgende standardbetingelser:
• Når udendørstemperaturen (Out Lo) er under 0°C, indstilles vandudløbstemperaturen (H2O Lo) til 55°C.
• Når udendørstemperaturen (Out Hi) er over 15°C, indstilles vandudløbstemperaturen (H2O Hi) til 55°C.
• Mellem det angivne udendørstemperaturområde (Out Lo og Out Hi), justerer systemet automatisk vandudløbstemperaturen mellem det angivne område (H2O Lo og H2O Hi).
• Man kan annullere varmeenhederne manuelt ved at trykke på de respektive taster igen.

SÅDAN TÆNDER OG SLUKKER DU FOR PANEL/GULVVARME

• Som standard er panel/gulvvarme slået til, når der tændes for anlægget, og bliver automatisk slået fra, når udendørstemperaturen er højere end den indstillede udendørstemperatur, der som standard er 30°C.
• Man kan annullere panel/gulvvarmemanuelt ved at trykke på tasten igen.
• Indikatoren "PUMP 2" ON angiver, at vandforsyningen til panel/gulvvarmesystemet fungerer normalt.

SÅDAN VÆLGES BRUGSVANDETS TEMPERATUR (3 MULIGHEDER)

45^ C 50^ C 55^ C

• Som standard er temperaturen for brugsvandet indstillet til 50°C.
• Indikatoren "PUMP 1" ON angiver, at vandforsyningen fungerer normalt.
• Når vandforsyningstemperaturen til vandtanken er høj, er det muligt, at forbrugsvandets temperatur bliver højere end dets indstillede temperatur.

NULSTILLING AF FEJLKODE

- Understøttes ikke af normal drift.

AVANCERET BETJENING AVANCERET BET

Anbefales

- Det anbefales kraftigt at få den autoriserede forhandler til at ændre vandtemperaturintervallet. Temperaturområdet for vandudløbstemperaturen og udendørstemperaturen kan indstilles via betjeningspanelet.

Følg trinnene nedenfor for at angive det foretrukne temperaturområde.


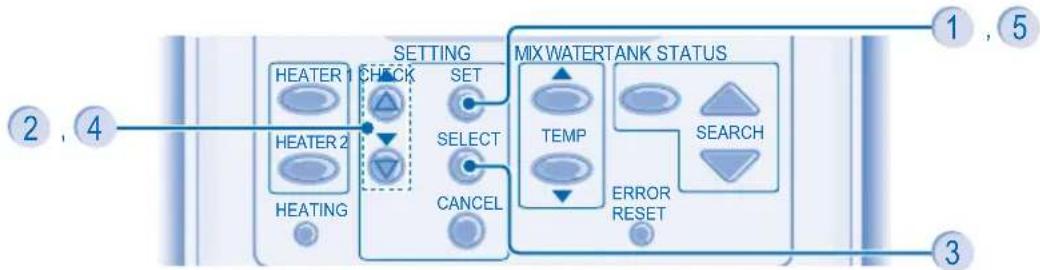

TRIN 1: Tryk på SET, og hold den nede i 5 sekunder for at aktivere tilstanden SETTING. Indikatoren for "SETTING" lyser.

TRIN 2: Tryk på eller for at vælge en parameter.

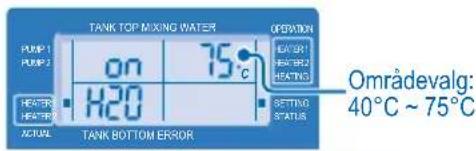

H2O: Indstillet vandtemperatur for Heater 1

TANK TOP MIXING WATER PUMP 1 PUMP 2 on 75°C HEATER HEATER H20 ACTUAL TANK BOTTOM ERROR OPERATION HEATER HEATER HEATER 40°C ~ 75°C SETTING STATUS Områdevalg: 40°C ~ 75°C

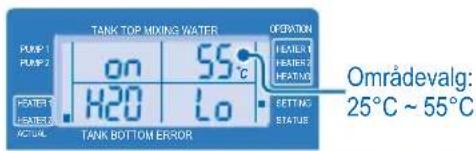

H2O Lo: Vandudløbstemperaturen for Heater 2 ved nedre udendørstemperatur

TANK TOP MIXING WATER PUMP 1 PUMP 2 ON 55°C H20 Lo OPERATION HEATER HEATER HEATING SETTING STATUS OMRÅDEVALG: 25°C ~ 55°C TANK BOTTOM ERROR

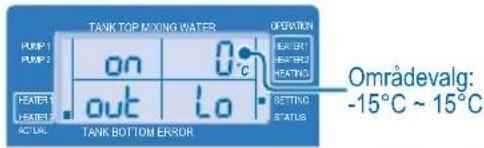

Out Lo: Nedre udendørstemperatur for Heater 2

TANK TOP MIXING WATER ON OUT OPERATION EAST BEAT HEATING STANDING STATUS OMRÅDEVALG: -15°C ~ 15°C TANK BOTTOM ERROR

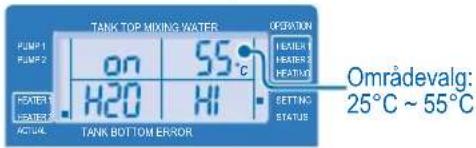

H2O Lo: Vandudløbstemperaturen for Heater 2 ved øvre udendørstemperatur

TANK TOP MIXING WATER ON 55°C H2O HI OPERATION FEATURES HEATING HEATING SETTING STATUS OMRÅDEVALG: 25°C ~ 55°C TANK BOTTOM ERROR

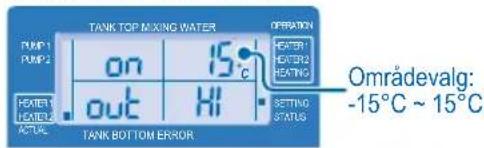

Out Lo: ∅vre udendørstemperatur for Heater 2

TANK TOP MIXING WATER PUMP1 PUMP2 ON OUT 15°C HI OPRATION HEATER1 HEATER2 HEATING SETTING STATUS OMrådevalg: -15°C ~ 15°C HOTER1 HOTER2 HOTER3 HOTER4 HOTER5 HOTER6 HOTER7 HOTER8 HOTER9 HOTER10 HOTER11 HOTER12 HOTER13 HOTER14 HOTER15 HOTER16 HOTER17 HOTER18 HOTER19 HOTER20 HOTER21 HOTER22 HOTER23 HOTER24 HOTER25 HOTER26 HOTER27 HOTER28 HOTER29 HOTER30 HOTER31 HOTER32 HOTER33 HOTER34 HOTER35 HOTER36 HOTER37 HOTER38 HOTER39 HOTER40 HOTER41 HOTER42 HOTER43 HOTER44 HOTER45 HOTER46 HOTER47 HOTER48 HOTER49 HOTER50 HOTER51 HOTER52 HOTER53 HOTER54 HOTER55 HOTER56 HOTER57 HOTER58 HOTER59 HOTER60 HOTER61 HOTER62 HOTER63 HOTER64 HOTER65 HOTER66 HOTER67 HOTER68 HOTER69 HOTER70 HOTER71 HOTER72 HOTER73 HOTER74 HOTER75 HOTER76 HOTER77 HOTER78 HOTER79 HOTER80 HOTER81 HOTER82 HOTER83 HOTER84 HOTER85 HOTER86 HOTER87 HOTER88 HOTER89 HOTER90 HOTER91 HOTER92 HOTER93 HOTER94 HOTER95 HOTER96 HOTER97 HOTER98 HOTER99 HOTER100

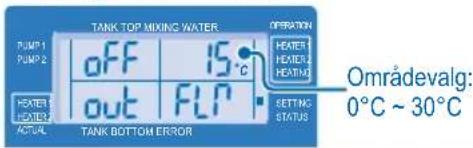

Out FLr: Indstilling af udendørstemperatur for panel/gulvvarme er slået fra

TANK TOP MIXING WATER PUMP1 PUMP2 OFF 15°C OUT FLP OPERATION HEATER HEATER HEATER ACTUAL TANK BOTTOM ERROR SETTING STATUS Områdevalg: 0°C ~ 30°C

Bemærk: Kontroller, at den høje udendørstemperatur (Out Hi) altid er højere end den lave udendørstemperatur (Out Lo).

TRIN 3: Efter valg af den ønskede parameter, skal du trykke på for at angive parameteren.

TRIN 5: Tryk igen på SET for at bekræfte indstillingen.

• Gentag trin 2 til 5 for at angive andre parametre.
- Tryk på CANCEL, eller vent i 30 sekunder for at afslutte tilstanden SETTING.
- De angivne temperaturer gemmes i systemet efter bekræftelsen.
- Tilstanden "SETTING" kan ikke aktiveres, när indikatoren for "STATUS" lyser.

PASNING & RENG∅RING PASNING & RENG∅R

FORSIGTIG

• Afbryd strømmen, inden der foretages rengøring.
• Afbryd vandforsyningen til vandtanken.

Tankens kabinet & betjeningspanel

• Sprøjt ikke vand direkte på.
• Aftør anlægget forsigtigt med en blød, tør klud.

Filter

• Rengør fi ltret jævnligt.
  • Vask/skyl filtret forsigtigt med vand for at undgå at beskadige filteroverfladen.
• Kontakt en autoriseret forhandler for at få udskiftet ethvert beskadiget filter.

Inspektion

• For at sikre optimal ydelse og sikker betjening af dette produkt, skal der udføres regelmæssige eftersyn af anlægget, rørføring, sliddele (trykreduktionsventil, udluftningsventil, ekspansionsventil osv.) samt elinstallationen.
• Regelmæssigt eftersyn skal udføres af en autoriseret forhandler. Indgå venligst aftale med en autoriseret forhandler.
• Kontakt venligst en autoriseret forhandler, hvis der bemærkes uregelmæssig drift eller lækage.

Før En Længere Driftspause

• Afbryd strømmen.
  • Tøm tanken for resterende vand.

• Tryk på CANCEL for at afslutte tilstanden STATUS.
• Indikatoren for "STATUS" lyser, når anlægget er skiftet til tilstanden STATUS.
• Tilstanden STATUS kan ikke aktiveres, när indikatoren for "SETTING" lyser.

FEJLFINDING FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom

Årsag

Systemet er vanskeligt at varme op. • Når den udendørs lufttemperatur eller varmeenhedens indstillede temperatur er lav, kan det være svært at opvarme anlægget.

Systemet kan ikke blive varmt med det samme.

- I kraft af varmepumpesystemets natur kan det tage nogen tid at opvarme tankens vand, hvis anlægget koldstartes.

Anlægget starter efter ophør af strømsvigt. • Anlægget er indstillet til automatisk genstart.

Opvarmningen er ikke effektiv. • Indstil temperaturen korrekt.

- Kontroller, om radiatorventilen er lukket.

Støj under driften. • Kontroller, om anlægget er installeret skråt, eller om låget er lukket korrekt.

Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret.

Driftsindikatoren lyser ikke, eller displayet på betjeningspanelet er tomt.

- Kontroller, om strømmen er afbrudt, eller om der er sket strømsvigt.

Brugsvandets temperatur er lav. • Kontroller, om hovedvandforsyningen er normal.

- Kontroller, om fi ltret er snavset.

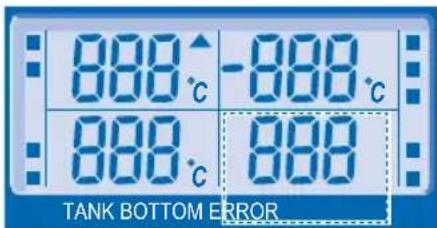

Driftsindikatoren blinker, og der vises en fejlkode på displayet på betjeningspanelet

888°C - 888°C 888°C 888 TANK BOTTOM ERROR

- Sluk anlægget. Kontakt en autoriseret forhandler, og oplys fejlkoden.

INFORMATION INFORMATION

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD STR∅MMEN, og kontakt derefter en autoriseret forhandler i følgende situationer:

• Unormal lyd ved drift.
  • Der lækker vand fra tankenheden.
  • Sikring springer flere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

- Når der er trængt vand/fremmedpartikler ind i betjeningspanelet.

Oplysninger til brugere om indsamling og bortskaffelse af udtjent udstyr

Hvis disse symboler findes på produkterne, emballagen og/eller medfølgende dokumentation, betyder det, at udtjente elektriske og elektroniske produkter ikke må bortskaffes med almindeligt husholdsningsaffald.

Indlever produkterne på de korrekte indsamlingssteder, jævnfør gældende lov og direktiverne 2002/96/EF og 2006/66/EF, for at sikre korrekt behandling, genvinding og genbrug af udtjente produkter.

Korrekt bortskaffelse af produkterne er med til at bevare værdifulde ressourser og forhindre de eventuelle negative påvirkninger af vores helbred og miljø, der kan opstå som følge af forkert bortskaffelse.

Yderligere oplysninger om indsamling og genvinding af udtjente produkter fås ved henvendelse til de lokale myndigheder, dit renovationsselskab eller det sted, hvor du købte elementerne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

MEMO MEMO

MEMO MEMO
