BRUGSANVISNING CU-CE7HKE PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

NORSK 18 \~ 25

Anvisninger, der skal følges, klassificeres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farigheden heraf er klassificeret nedenstående:

Advarsel

- Undlad brug af genopladelige (Ni-Cd) batterier.

- Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

- Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.

- Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at fjernbetjeningen fungerer, som den skal.

Indendørs enhed

- Du må ikke selv installere, demontere eller genopsætte anlægget. Forkert installation kan forårsage lækage, elektrisk stød eller brand. Kontakt din aut. Panasonic-forhandler eller en aut. elinstallatør vedr. installation.

- Du må ikke stikke fi ngrene eller andre genstande ind i enheden.

- Lad være med selv at forsøge at reparere anlægget.

Indendørs enhed

• Installer ikke anlægget i omgivelser, der rummer fare for eksplosioner.
• Undlad at rengøre anlægget med vand, rensebenzin, fortynder eller skurepulver.
• Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer.
• Undlad at bruge nogen form for brændbart udstyr foran luftudtaget.
• Sørg for ikke at udsætte dig for kold luft i længere perioder.
• Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.
• Sørg for regelmæssig ventilation af rummet.

Strømforsyning

• Brug ikke en stikkontakt, der også anvendes til andet udstyr.
• Lad være med at foretage nogen form for ændringer på netledningen.
  • Undlad brug af forlængerledninger.
• Sørg for ikke at betjene anlægget med fugtige hænder.
  • Brug den anviste netledning.
• Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
• Dette udstyr skal være jordet, og det anbefales på det kraftigste, at det installeres med en fejlstrømsafbryder i form at et HFI-relæ (ELCB) eller FI-relæ (RCD). Ellers kan det forårsage elektrisk stød eller brand i forbindelse med fejlfunktion.
• I nødstilfælde eller unormale forhold (lugter brændt osv.), skal strømforsyningen slukkes, og din nærmeste forhandler skal kontaktes.

Luftindtag

Luftudtag

Strømforsyning

- Afbryd strømmen, inden der foretages rengøring eller service. - Sluk for strømmen, hvis anlægget ikke skal bruges i længere tid. - Dette airconditionanlæg er udstyret med en anordning til overspændingsbeskyttelse. For at beskytte airconditionanlægget yderligere mod lynnedslag anbefales det at tage stikket ud af stikkontakten I forbindelse med kraftigt tordenvejr. Rør ikke ved airconditionanlægget, når der er tordenvejr eller lyn, da det kan forårsage elektrisk stød.

Luftindtag

Luftindtag

Luftudtag

Udendørsenhed

- Du må ikke stikke fi ngrene eller andre genstande ind i enheden.

Udendørsenhed

- Du må ikke sidde på, træde op på eller anbringe noget på enheden.

Rør ikke ved de skarpe aluminiumsblade.

Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

- Kontroller efter længere driftsperioder, at anlæggets stativ ikke er beskadiget.

FORSKRIFTSMÄSSIGE OPLYSNINGER

Tak for dit valg af

Painconditioner

Dette anlæg må kun betjenes af mindre børn eller svagelige personer, når det foregår under opsyn. Mindre børn skal holdes under opsyn for at sikre, at de ikke leger med anlægget.

MILJ∅MAESSIGE KRAV

Bortskaffelse af batterier

Batterierne skal genbruges eller bortskaffes på forsvarlig vis.

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER 34

FORSKRIFTSMÆSSIGE OPLYSNINGER

35

DRIFTSBETINGELSER

36

MULTI-AIRCONDITION: FUNKTION

37

PRODUKTOVERSIGT OG BETJENING

38\~39

PASNING & RENG∅RING

40

FEJLFINDING

41

KVIKVEJLEDNING

BAGOMSLAG

BEMÆRK:

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

BORTSKAFFELSE AF ANLÆGGET EFTER ENDT LEVETID

"Vejledning for slutbruger" af airconditionanlæg:

Dette airconditionanlæg er forsynet med ovenstående mærkning, der angiver, at elektrisk udstyr ikke må bortskaffes sammen med alm. husholdningsaffald. EU-lande (*) bør have etableret et særligt indsamlingssystem for sådanne produkter. Forsøg ikke selv at adskille anlægget, da dette kan medføre skadevirkninger for dit helbred eller miljøet som følge af forkert affaldshåndtering. Fjernelse af kølemiddel, olie og andre dele skal foretages af en kvalificeret fagmand i overensstemmelse med gældende lokale og nationale forskrifter. Airconditionanlæg skal afleveres til et særligt indsamlingssted med henblik på genanvendelse, genbrug og genindvinding og må ikke bortskaffes i forbindelse med den kommunale renovationsordning. Kontakt din installatør, forhandler eller de lokale myndigheder for at få flere oplysninger. Hvis affaldsprodukter ikke håndteres i overensstemmelse med nationale forskrifter, kan det medføre strafansvar i form af bøde.

^* I henhold til gældende lovgivning i hver medlemsstat

Information om bortskaffelse i lande uden for EU

Disse symboler er kun gældende inden for EU. Hvis du ønsker at bortskaffe dette produkt, skal du kontakte din installatør, forhandler eller de lokale myndigheder for at få oplysninger om den korrekte form for bortskaffelse.

• Du må ikke tænde enheden (ON), når der vokses gulv. Når et gulv er blevet vokset, skal der luftes grundigt ud, før enheden tændes.
• Du må ikke installere enheden i omgivelser, hvor der er fedtet og røget.

DRIFTSBETINGELSER

Brug dette airconditionanlæg inden for følgende temperaturområder

(CU-CE7HKE, CU-CE9HKE, CU-CE12HKE)

Temperatur (°C)		Indendørs Udendørs
		*DBT *WBT	*DBT *WBT
K∅LING	Maksimum 32 23 43 26
	Minimum 16 11 16 11
OPVARMNING	Maksimum 30 - 24 18
	Minimum 16 - -15 -6

BEMÆRK: Når udendørstemperaturen er uden for ovenstående temperaturinterval, falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

Temperatur (°C)		Indendørs Udendørs
		*DBT *WBT	*DBT *WBT
K∅LING	Maksimum 32 23 43 26
	Minimum 16 11 16 11
OPVARMNING	Maksimum 30 - 24 18
	Minimum 16 - -10 -11

*DBT: Tørpæretemperatur
*WBT: Vådpæretemperatur

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

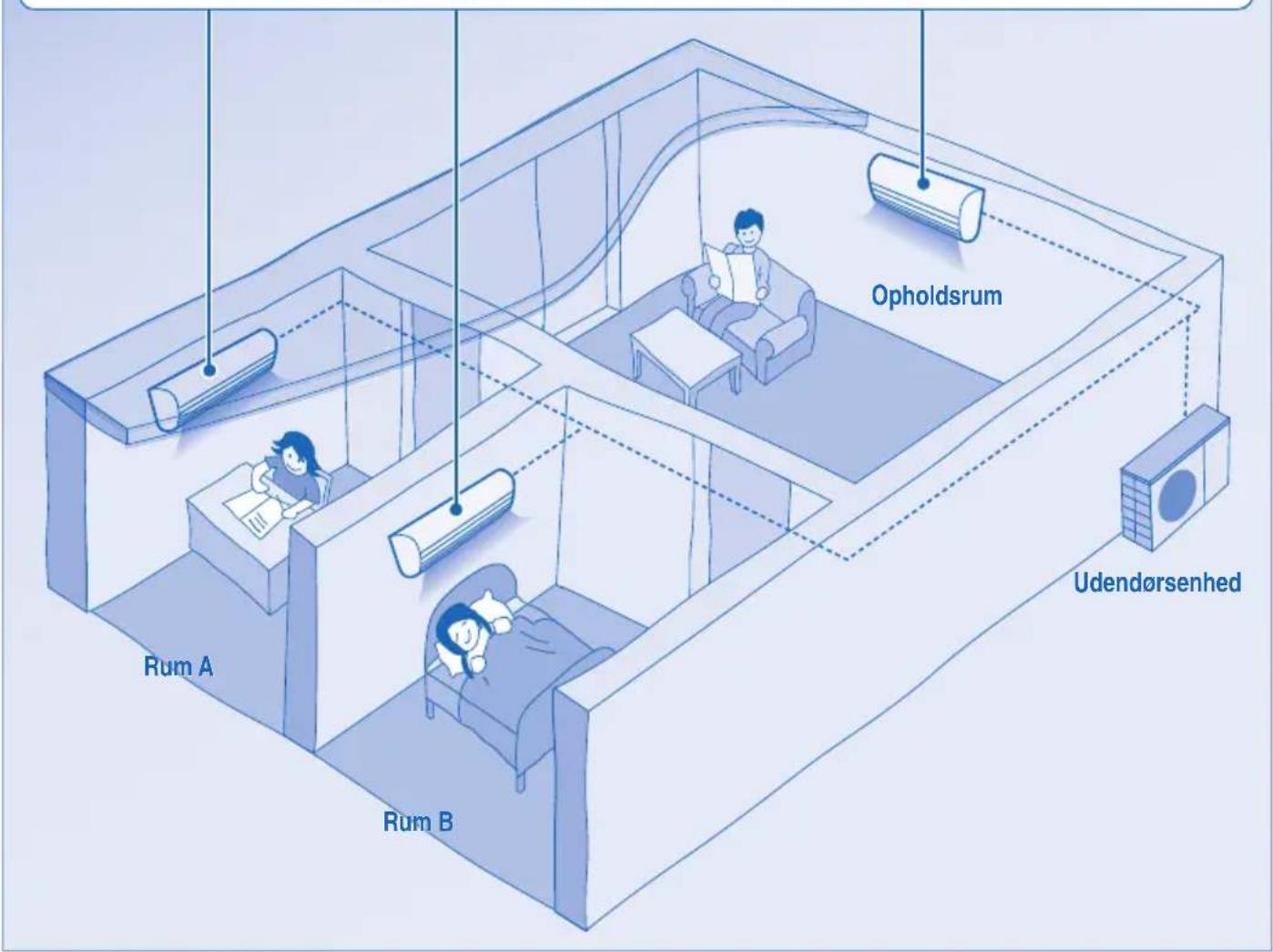

DEFINITION

Multi-airconditionanlægget har en udendørsenhed, som er tilsluttet flere indendørsenheder.

INDENDORS ENHED

• Man kan betjene indendørsenhederne hver for sig eller samtidig.
• Der gives prioritet for driftstilstand til den første enhed, der tændes.
• Under drift må opvarmnings- og afkølingstilstand ikke aktiveres samtidig for forskellige indendørsenheder.
• Driftsindikatoren blinker for at angive, at indendørsenheden er klar til en anden driftstilstand.

Opholdsrum Udendørsenhed Rum A Rum B

Forsigtig

funktionerne kunne ikke blive aktiveret, selv når airconditionanlægget er slukket. I denne situation vil

enheden arbejde med AUTO-ventilatorhastighed, så snart e-ion-indikatoren er TIL.

funktionen kan ikke blive aktiveret, hvis en anden indendørsenhed aktiverer opvarmningstilstand.

e-ion LUFTRENSNINGSSYSTEM

Må ikke berøres under driften

e-ion fi Itre Aktivt e-ion effektmodul

Aktiv e-ion generator

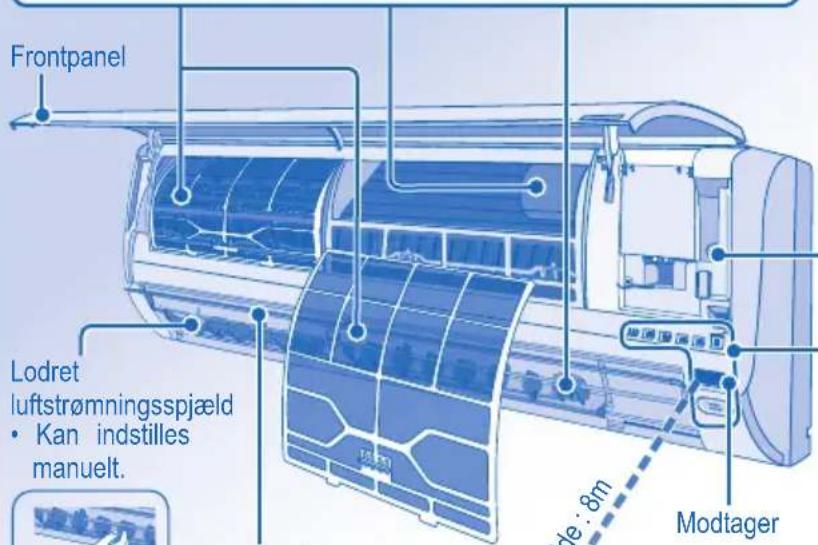

Frontpanel Lodret luftstrømningsspjæld • Kan indstilles manuelt. Modtager 10 m 8 m

Vandret luftstrømningsspjæld

• Må ikke indstilles manuelt.

Knappen auto OFF/ON (auto-tænd/sluk)

- Bruges, när fjembetjeningen er forlagt eller ikke fungerer.

Handling Funktion
Tryk en gang. Autofunktion
Tryk, og hold nedtrykket, til du hører et bip, og slip så.	Køling
Tryk, og hold nedtrykket, til du hører et bip, og slip så.Tryk, og hold nedtrykket, til du hører to bip, og slip så.	Opvarmning
Tryk på knappen for at slukke.

INDIKATOR

I

POWER

I

TIMER

I

QUIET

-

POWERFUL

|

e-ion

(Grøn)

(App

elsin)

(Appelsin

) (Ap

pelsin)

(Blå)

(Blå)

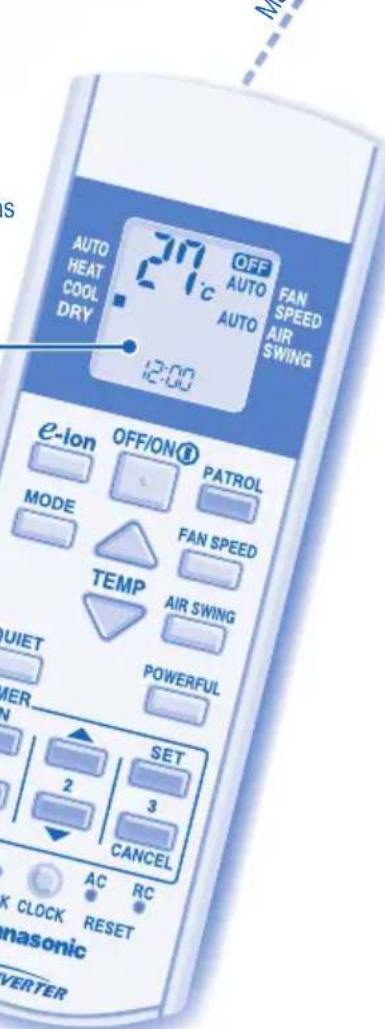

Fjernbetjeningens display

AUTO HEAT COOL DRY 27°C OFF AUTO AUTO FAN SPEED AIR SWING 12:00 e-ion OFF/ON® PATROL MODE FAN SPEED TEMP AIR SWING QUIET POWERFUL MER SET 2 3 CANCEL AC RC K CLOCK RESET nasonic VERTER

SÅDAN TÆNDES OG SLUKKES ANLÆGGET

POWER

- Læg mærke til, om fjernbetjeningen viser OFF i displayet for at undgå forkert start / stop af anlægget.

TEMP

SÅDAN INDSTILLES TEMPERATUREN

• Områdevalg: 16°C \~ 30°C.
• Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse.

• Under driftstilstand blinker driftsindikatoren.
- Anlægget vælger driftstilstand hvert 30. minut i overensstemmelse med temperaturindstilling, udendørs- og rumtemperatur. (CU-CE7HKE, CU-CE9HKE, CU-CE12HKE)
- Anlægget vælger driftstilstand hver 3. time efter temperaturindstilling, udendørs- og rumtemperatur. (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

OPVARMNINGSTILSTAND - Nyd den varme luft

- Det tager anlægget et stykke tid at varme op. Driftsindikatoren blinker i denne tilstand.

AFK∅LINGSTILSTAND - Nyd den kølige luft

TÖRRINGSTILSTAND - Affugter omgivelserne

- Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

SÅDAN VÆLGES BLÆSERHASTIGHED (5 VALGMULIGHEDER)

- I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

SÅDAN JUSTERES DET LODRETTE LUFTFLOW (5 VALGMULIGHEDER)

• Sørg for at holde rummet ventileret.
- Hvis AUTO er valgt, svinger luftspjældene automatisk op/ned.
- I opvarmningstilstand, blæses luften vandret ud et stykke tid, hvorefter den blæses nedad.

SÅDAN OPNÅS REN OG FRISK LUFT

- Genererer negative ioner for at kunne frembringe en frisk luft-effekt og tiltrækker støv, der fanges af de positivt ladede e-ion-fi litre.

OVERVÅGNING AF LUFTKVALITET

• Patrol-sensoren registrerer luftkvaliteten.
- Hvis luftkvaliteten ikke er tilfredsstillende, starter e-ionfunktionen automatisk.

SÅDAN FÅR DU ST∅JSVAGE OMGIVELSER

- Denne drift reducerer luftstøj.

SÄDAN OPNÅS TEMPERATUREN HURTIGT

PATROL e-ion QUIET POWERFUL • , , og drift er mulig i alle

tilstande og bør annulleres ved at trykke på den aktuelle knap igen.

• PATROL e-ion QUIET POWERFUL og eller og kan ikke

PATROL e-ion - og funktionerne kunne ikke blive aktiveret, selv når airconditionanlægget er slukket. I denne situation vil enheden arbejde med AUTO-ventilatorhastighed, så snart e-ion-indikatoren er TIL. e-ion funktionen kan ikke blive aktiveret, hvis en anden indendørsenhed aktiverer opvarmningstilstand.

SÅDAN INDSTILLES TIMEREN

- Sådan slås anlægget TIL og FRA på et forudbestemt tidspunkt.

Slå timer TIL eller FRA.

Indstil et tidspunkt.

Bekræft.

• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.
• Timerdrift er baseret på det via fjernbetjeningen indstillede ur og gentages dagligt, når den er indstillet. Yderligere oplysninger om indstilling af uret fi ndes på bagsiden under Klargøring af fjernbetjening.
• Hvis timeren annulleres manuelt eller i tilfælde af strømsvigt, kan du genskabe den tidligere indstilling (når strømmen vender tilbage) ved at trykke på SET.

EKSTRA INDSTILLINGER

Patrol starter automatisk, när enheden tændes med

Tryk på knappen, og hold den nede i 5 sekunder. Slip derefter knappen for at deaktivere eller nulstille denne indstilling.

Holdes nede i 5 sekunder for at dæmpe eller gendanne anlæggets indikatorlysstyrke.

Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F.

Holdes nede i ca. 5 sekunder for at vise uret i 12-timersvisning (am/pm) eller 24-timersvisning.

Gendanner fjernbetjeningens standardindstilling.

Indstil temperaturen 1°C højere i køletilstand og 2°C lavere i opvarmningstilstand i forhold til den ønskede temperatur for at opnå en strømbesparelse på 10%.

Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget i køletilstand.

FORSIGTIG

• Afbryd strømmen, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skärpe dele kan forårsage personskade.

RENG∅RINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40°C.

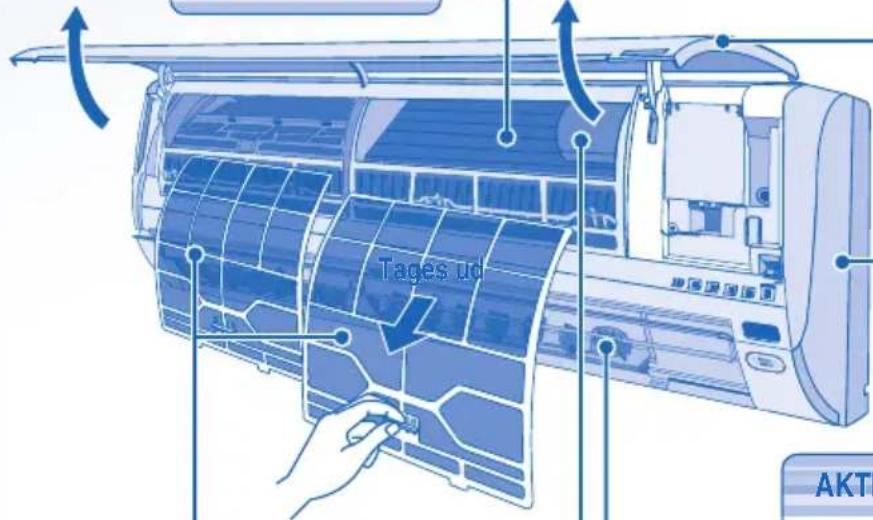

VINK

• Rengør fi ltret regelmæssigt for at få de bedste resultater og nedsætte strømforbruget.
• Henvend dig til nærmeste forhandler for at få foretaget sæsoneftersyn.

ALUMINIUMSBLAD

Tages u AKTI

FRONTPANEL

Afmonteres ved at løfte og trække. Vask det forsigtigt og aftør det.

INDENDORS ENHED

Aftør anlægget forsigtigt med en blød, tør klud.

e-ion FILTRE

• Rens fi ltrene regelmæssigt.
• Vask/skyl fi literet forsigtigt med vand for at undgå beskadigelse af fi literets overfl ade.
• Tør fi ltrene grundigt i skygge, væk fra åben ild eller direkte sollys.
• Udskift fi Itret, hvis det er beskadiget.

AKTIVT e-ion EFFEKTMODUL

Rengør med en tør vatpind. - Det anbefales at rense en aktiv e-ion-generator hver 6. måned.

VED SÆSONEFTERSYN EFTER LÆNGERE DRIFTSPAUSE

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Efter 15 minutters drift er det normalt med følgende temperaturforskel på luftindtags- og aftræksåbninger:
  Køling: ≥ 8°C Opvarmning: ≥ 14°C

F∅R EN LÆNGERE DRIFTSPAUSE

• Aktiver varmetilstanden i 2 til 3 timer for at sikre, at eventuel fugt i de interne dele er fordampet.
• Afbryd strømmen.
  • Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

SLUK FOR STR∅MMEN, og KONTAKT derefter en autoriseret distributør i følgende situationer:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Sikring springer fl ere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

FEJLFINDING FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom	Årsag
Der kommer tåge ud af indendørsenheden. • Kondenseringsvirkning på grund af køleprocessen.
Lyden af strømmende vand kan høres under drift.	• Kølemiddelstrømning i anlægget.
Der er en mærkelig lugt i rummet.	• Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	• Dette medvirker til at fjerne de omgivende lugte.
Luftstrømmen fortsætter efter afsluttet drift.	• Udledning af restvarme fra indendørsenheden (maksimalt 30 sekunder).
Driften forsinkes i nogle få minutter efter genstart.	• Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp. • Der forekommer kondensering eller fordampning på rørene.
Timerindikatoren er altid tændt.	• Indstillingen på timeren gentages dagligt, når den først er foretaget.
Driftsindikator blinker under driften, og indendørsventilatoren er standset.	• Anlægget kører i afrimningstilstand, og den smeltede rim aftappes fra udendørsenheden.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	• For at undgå utilsigtet kølevirkning.
Strømindikatoren blinker, inden apparet bliver tændt.	• Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.
Det lyder som om noget revner, når enheden bruges.	• Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.

Kontroller fölgende, før service tilkaldes.

Symptom	Kontrol
Opvarmnings-/køletilstanden fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi Itrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften. • Kontroller, om anlægget er blevet installeret på et hældende underlag.	Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke. (Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret.	Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt den nærmeste forhandler.

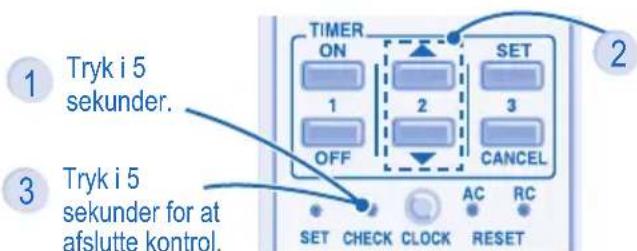

Patrol-sensor eller e-ion-indikator på indendørsenheden blinker.	Tryk på eller to gange. Hvis patrol-sensoren eller e-ion-indikatoren stadig blinker, så kontakt den nærmeste forhandler.

Anlægget stopper, og timerindikatoren blinker.

1 Tryk i 5 sekunder. 2 3 Tryk i 5 sekunder for at afslutte kontrol. TIMER ON 1 2 SET OFF 3 CANCEL AC RC SET CHECK CLOCK RESET

Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned.

- Sluk for anlægget, og vis fejlkoden til den nærmeste forhandler.

BEMÆRK:

- Anlægget kan evt. betjenes (med 4 bip) i begrænset omfang afhængig af fejlen.

Remote Control Preparation • Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Kaukoohjaimen Valmistelusta • Klargøring Af Fjernbetjening
