BRUGSANVISNING CU-HZ35UKE PANASONIC

Betjeningsvejledning

38-73

Klimaanlæg

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

De inkluderede installationsinstruktioner skal opbevares og læses af montøren før installationen.

Fjernbetjeningen er pakket i den indendørs enhed og fjernet af montøren inden installationen.

En ny indbygget netværksadapter, der lader dig kontrollere din varmepumpe hvor som helst fra.

Brug fjernbetjeningen inden for 8 m fra fjernbetjeningsmodtageren på den indendørs enhed.

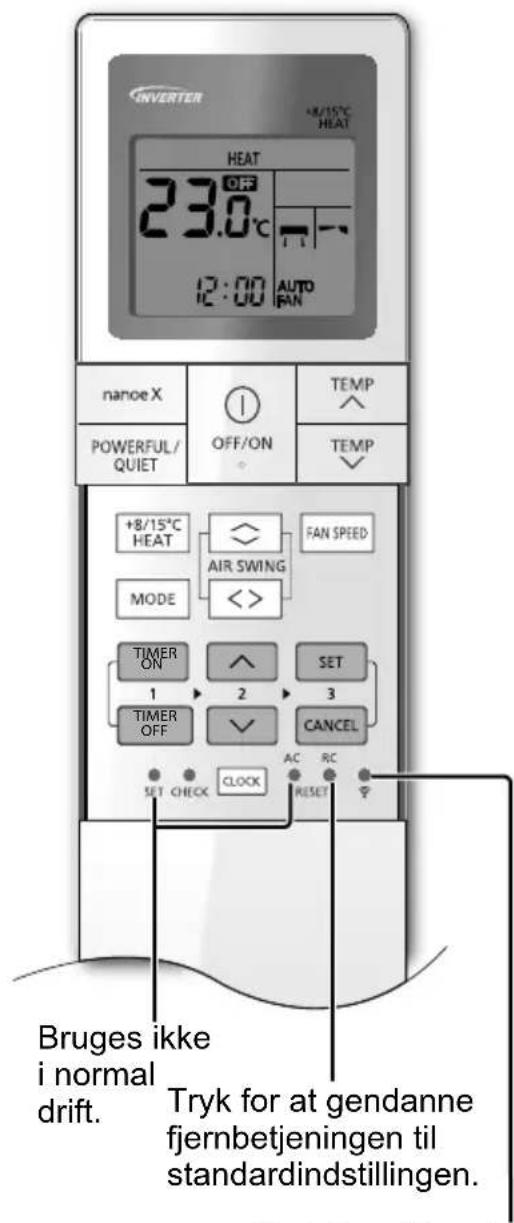

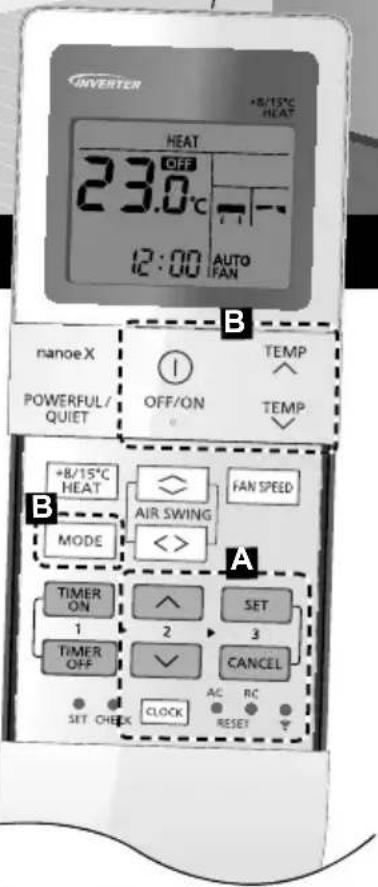

INVERTER +8/15°C HEAT 23.0°C 12:00 AUTO FAN nanoe X POWERFUL/ QUIET OFF/ON TEMP TEMP B A +8/15°C HEAT AIR SWING FAN SPEED MODE <> > TIMER ON 1 SET 2 3 TIMER OFF ✓ CANCEL SET CHECK CLOCK AC RC RESET

Kvikvejledning

Isætning af batterier

① Træk bagsiden af fjernbetjeningen
② Isæt AAA- eller R03-batterier (kan bruges i \~ 1 år)
③ Luk dækslet

A Indstilling af ur

① Tryk på CLOCK og indstil tiden

- Tryk og hold _CLOCK inde i ca. 5 sekunder for at vise tiden i 12-timers format (am/pm) eller 24-timers format.

② Bekræft SET .

Tak, for du købte Panasonic Air Conditioner.

Indholdsfortegnelse

Sikkerhedsforskrifter 40-52

Systemoversigt 53

Sådan bruger du anlægget .. 54-65

Hvis du vil vide mere 66

Rengøringsvejledning 67

Fejlfinding 68-70

Oplysninger 71-73

Copyright 74-78

Tilbehør

• Fjernbetjening
- AAA- eller R03-batterier × 2
- Holder til fjernbetjening
- Skruer til fjernbetjeningsholder × 2

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

B Grundlæggende betjening

① Tryk på MODE for at vælge den ønskede tilstand.

② Tryk på

- Bemærk venligst at der vises OFF opstart af enheden.

③ Vælg den ønskede temperatur.

Områdevalg: 16,0 °C \~ 30,0 °C / 60 °F \~ 86 °F.

- Tryk og hold ▼ inde i ca. 10 sekunder for at skifte temperaturindikatoren til °C eller °F.

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes:

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassifi ceret nedenstående:

Disse apparater er ikke beregnet til brug af den brede offentlighed.

ADVARSEL

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Disse symboler angiver, at handlingen er OBLIGATORISK.

Luftudtag

ADVARSEL

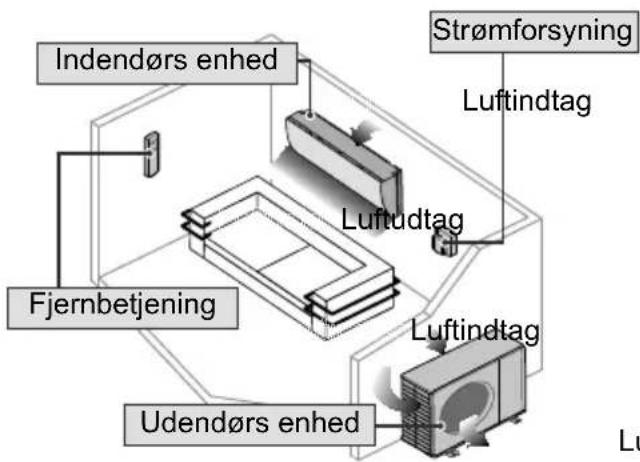

Indendørs enhed og udendørs enhed

Dette apparat kan anvendes af børn i alderen fra 8 år og opefter, og af personer med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, hvis de har fået information eller instruktion om brugen af apparatet på en sikker måde, og forstår den involverede risiko. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

Få bekræftet hos autoriseret forhandler eller specialist, at du kan bruge et andet kølemiddel end det anbefalede. Brug af en anden kølemiddeltype end den specifi cerede kan forårsage skader på produktet, brud, og personskader osv.

Brug ikke andre midler til at fremskynde afrimningsprocessen eller til at rengøre, end dem, der anbefales af producenten. Enhver uegnet metode eller brug af uforenelige materialer kan forårsage produktbeskadigelse, brist og alvorlig personskade.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Undgå, at fi ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, när det lyner, da det kan forårsage stød.

Udsæt ikke dig selv direkte for kold luft i en lang periode for at undgå for kraftig afkøling.

Undgå at sidde eller træde på enheden, da du kan falde ned.

Fjernbetjening

Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

Netværksadapter (aktiveret)

Undlad at anvende indendørsenheden i nærheden af medicinsk udstyr eller automatiseret udstyr (automatdører, alarmer osv.).

(Radiobølgerne fra indendørsenheden kan forstyrre udstyr og forårsage tilstande med funktionsfejl)

Hold mindst 15 cm afstand til indendørsenheden, hvis du benytter pacemaker.

(Radiobølgerne fra indendørsenheden kan forstyrre pacemakerens funktion)

Strømforsyning

Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Brug ikke den samme stikkontakt til andet udstyr.
• Betjen ikke enheden med våde hænder.
  • Bøj ikke netledningen for meget.
• Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.

Hvis netledningen er beskadiget, skal den, for at undgå enhver risiko, udskiftes af producenten, en servicerepræsentant eller en tilsvarende kvalifi ceret fagmand.

Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.

Sådan undgås overopvarmning, brand eller elektrisk stød:

• Sæt netstikket rigtigt i.
• Støv på netstikket bør jævnligt tørres af med en tør klud.

Indstil brugen af dette produkt, när noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen.

(Risiko for røg/brand/elektrisk stød)

Eksempler på noget unormalt/en fejl

• ELCB udløses ofte.
- Der konstateres en lugt af brændt.
- Enheden støjer eller vibrerer unormalt.

- Der lækker vand fra den indendørs enhed.

- Netledningen eller -stikket bliver unormalt varmt.

- Ventilatorhastigheden kan ikke reguleres.

- Enheden holder omgående op med at køre, selvom den er tændt og klar til brug.

- Ventilatoren stopper ikke, selvom betjeningen stopper.

Dette udstyr skal jordforbindes, så stød eller brand undgås.

Undgå elektrisk stød ved at slukke for strømforsyningen og trække stikket ud:

• Før rengøring eller vedligeholdelse
• Når anlægget ikke skal anvendes i længere tid
• Under unormalt stærk lynaktivitet.

FORSIGTIG

Indendørs enhed og udendørs enhed

For at undgå skader eller korrosion på indendørsenheden må den ikke vaskes med vand, rensebenzin, fortynder eller skurepulver.

Brug den ikke til bevarelse af præcisionsudstyr, fødevarer, dyr, planter, kunstværker eller andre genstande. Dette kan bevirke kvalitetsforringelse osv.

Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.

Udsæt ikke planter eller husdyr direkte for luftstrømmen for at undgå kvæstelser osv.

Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.

TÆND ikke den indendørs, när gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, för enheden betjenes.

Installer ikke enheden i et olie- og røgfyldt område for at undgå beskadigelse af enheden.

Adskil ikke enheden for at rengøre den, så personskade undgås.

Undgå at stå på en ustabil bænk ved rengøring af enheden for at undgå personskade.

Anbring ikke en vase eller vandbeholder på enheden. Vandet kan komme ind i enheden og forringe isolationen. Dette kan bevirke elektrisk stød.

Åbn ikke vindue eller dør i længere tid under drift, det kan medføre stort strømforbrug og ubehagelige temperaturændringer.

Undgå lækage ved at sikre, at drænrøret er:

• Tilsluttet korrekt
• Holdes fri af tagrender og beholdere
• Ikke er nedsænket i vand

Efter en lang periode med brug eller brug med forbrændingsudstyr skal lokalet udluftes jævnligt.

Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

Fjernbetjening

Undlad brug af genopladelige (Ni-Cd) batterier. Hvilket kan ødelægge fjernbetjeningen.

Sådan undgås fejl eller beskadigelse af fjernbetjeningen:

• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Der skal isættes nye batterier af samme type i overensstemmelse med den angivne polaritet.

Netværksadapter (aktiveret)

Tjek på forhånd, at de følgende krav er opfyldt (derhjemme):

- Strømstikket skal være sat ordentligt i stikkontakten. Støv må ikke samle sig på strømforsyningen.

(Dette kan lede til, at brand forårsages pga. antændelse ved ringe strømkontakt)

- Status for timer, der er sat af andre personer.

(Uventet opstart og slukning kan forårsage skade på mennesker, kæledyr og planter)

- Der bør ikke forefi ndes anormaliteter i luftfriskeren. Selvom vindretningen vender, ingen modsatrettede effekt på personer eller lokaler.

(Sørg for, at der ikke fi ndes ting, der nemt kan fl yve eller falde osv.) (At genstanden, der kan falde pga. vind, kan forårsage brand, skade osv.)

Tjek på forhånd, at de følgende krav er opfyldt under udendørsbrug:

- Hvis du ved, at der er andre personer, sæt da luftfriskerens indstillinger herefter. (Kan forårsage fysisk skade på mennesker på baggrund af pludselige ændringer i udendørstemperatur eller stuetemperatur)

- Justering af temperatur kan udføres vha. fjernbetjeningen.

-Hvis der er småbørn, fysisk handicappede personer eller ældre osv. i lokalet, der ikke kan kontrollere temperaturen selv, undlad da at anvende denne applikation.

- Tjek venligst indstillingerne og driftsbetingelserne. (Pludselige ændringer i temperaturen uden for lokalet kan forårsage fysisk skade på mennesker, kæledyr og planter)

Strømforsyning

For at forhindre stød må du ikke stikket ud ved at trække i ledningen.

ADVARSEL

Dette apparat er fyldt med R32 (let brændbart kølemiddel).

Hvis kølemidlet er lækket, og udsættes for en ekstern antændelseskilde, er der risiko for brand.

Indendørs enhed og udendørs enhed

Apparatet skal installeres og/eller drives i et rum med et gulvareal, der er større end Amin (m²), og holdes væk fra antændelseskilder såsom varme/gnister/åben ild, eller farlige områder med gasapparater, gasmadlavning, netagtige gasforsyningssystemer eller elektriske kogeapparater, etc. (Der henvises til Skema A i installationsvejledningen skema for Amin (m²))

Vær opmærksom på, at kølemidlet kan være lugtfrit, så det anbefales at have egnede gasdetektorer til brændbare gasser installeret, som er i stand til at advare ved lækager.

Sørg for, at alle nødvendige ventilationsåbninger ikke tildækkes.

Må ikke laves hul i eller brændes, da apparatet er under tryk. Udsæt ikke apparatet for varme, fl ammer, gnister eller andre antændelseskilder. Ellers kan det eksplodere og forårsage tilskadekomst eller død.

Forholdsregler for brug af R32-kølemiddel

De grundlæggende fremgangsmåder for installationsarbejde er de samme som almindelige kølemiddelmodeller (R410A, R22).

Eftersom driftstrykket er højere end for kølemiddel R22-modeller, er nogle af værktøjerne for rør og installation og service specielle. Især ved udskiftning af et kølemiddel R22-model med en ny kølemiddel R32-model, skal du altid udskifte det almindelige rør og brystmøtrikker med røret og brystmøtrikkerne til R32 og R410A på den udendørs enhedsside. For R32 og R410A kan den samme brystmøtrik på den udendørs enhedsside og rør anvendes.

Blanding af forskellige kølemidler i et system er forbudt. Modeller, der bruger kølemiddel R32 og R410A har en anden gevinddiameter for fyldningsåbningen for at forhindre fejlagtig fyldning med kølemiddel R22 og for sikkerhedens skyld.

[Gevinddiameteren for fyldningsåbningen for R32 og R410A er 1/2 tomme.]

Sørg altid for, at fremmedlegemer (olie, vand, osv.) ikke trænger ind i rørene. Forsegl også åbningen sikkert ved opbevaring af rør, ved at knibe, tape, osv. (håndtering af R32 svarer til R410A.)

- Drift, vedligeholdelse, reparation og kølemiddelgenvinding skal udføres af personer, der er uddannet og certifi ceret i brug af brandbare kølemidler, og som er anbefalet af fabrikanten. Alle personer, der bruger, servicerer eller vedligeholder et system eller tilknyttede dele af udstyret, skal være uddannet og certifi ceret.

• Alle delene i kølekredsløbet (fordampere, luftkølere, AHU, kondensatorer og væskemodtagere) eller rørsystemet må ikke være i nærheden af varmekilder, åben ild, aktive gasapparat eller et aktivt elektrisk varmeapparat.
• Brugeren/ejeren eller deres repræsentant skal regelmæssigt kontrollere alarmerne, den mekanisk ventilation og detektorerne, mindst en gang om året, og i henhold til nationale regler, for at sikre at de virker ordentligt.
• En logbog skal opretholdes. Resultaterne af denne kontrol, skal registreres i logbogen.
• Eventuelle ventilationer på snævre steder skal kontrolleres for at bekræfte, at der ikke er nogen forhindringer.
• Før et nyt kølesystem tages i brug, skal personen der er ansvarlig for systemet sørge for, at driftspersonalet er uddannet og certifi ceret, og at brugsanvisningen bruges til at vejlede dem om byggeriet, tilsyn, drift og vedligeholdelse af kølesystemet. De skal også oplyses om hvilke sikkerhedsforanstaltninger, der skal overholdes, samt kølemiddels egenskaber og hvordan det håndteres.
• De generelle krav til et uddannet og certifi ceret personale er som følger: a) Kendskab til lovgivningen, reglerne og standarderne vedrørende brandbare kølemidler; og, b) Detaljeret viden om og kendskab til håndtering af brandbare kølemidler, personlige værnemidler, forebyggelse af kølemiddelslækage, håndtering af cylindre, opladning, sporing, genvinding og bortskaffelse af lækage; og,

c) Evnen til at forstå og i praksis overholde kravene i den nationale lovgivning, samt i reglerne og standarderne; og, d) Løbende gennemføre regelmæssige uddannelse og videregående uddannelse, for at opretholde denne ekspertise.

1. Installation (Plads)

• Et produkt med brandbare kølemidler må ikke opstilles i et ikke-ventileret rum, hvis rummet er mindre end Amin (m²).
• Hvis systemet fyldes op på stedet, skal effekten af kølemidlet, der påfyldes, og som skydes forskellige rørlængder, kvantifi ceres, måles og mærkes.
• Skal sikre, at installationen af rørarbejdet skal holdes på et minimum. Undgå brug af bulet rør og tillad ikke akut bøjning.
• Skal sikre, at rørarbejdet skal beskyttes mod fysisk skade.
• Skal overholde nationale gasforskrifter, statslige kommunale regler og lovgivning. Underret relevante myndigheder i henhold til alle gældende regler.
• Skal sikre, at mekaniske forbindelser er tilgængelige for vedligeholdelse.
• I tilfælde, der kræver mekanisk ventilation, skal ventilationsåbninger holdes fri for blokering.
• Ved bortskaffelse af produktet skal forholdsreglerne i #12 følges og nationale regler overholdes. Kontakt altid de lokale kommunale kontorer for korrekt håndtering.

2. Service

2-1. Servicepersonale

• Systemet skal ses efter, regelmæssigt undersøges og vedligeholdes af et uddannet og certifi ceret personale, der er ansat af systemets bruger, eller personen, der er ansvarlig for systemet.
• Sørg for, at mængden af kølemiddel, der påfyldes, er i henhold til størrelsen på rummet, hvor delene der indeholder kølemidlet, fi ndes.
• Sørg for, at kølemidlet ikke lækker.
• Enhver kvalifi ceret person, der er involveret i at arbejde på eller bryde ind i et kølemiddelkredsløb, skal have et aktuelt gyldigt certifi kat fra en industriakkrediteret vurderingsmyndighed, som bemyndiger deres kompetence til at håndtere kølemidler sikkert i overensstemmelse med en industrianerkendt vurderingsspecifi kation.
• Service må kun udføres som anbefalet af udstyrsproducenten. Vedligeholdelse og reparation, der kræver assistance fra andet kvalifi ceret personale, skal udføres under tilsyn af den person, som er kompetent i brugen af brændbare kølemidler.
• Service må kun udføres som anbefalet af producenten.

2-2. Arbejde

• Før der påbegyndes arbejde på systemer, der indeholder brændbare kølemidler, er sikkerhedstjek nødvendige for at sikre, at risikoen for antændelse minimeres. For reparation på kølesystemet skal forholdsreglerne i #2-2 til #2-8 følges, før der udføres arbejde på systemet.
• Arbejdet skal foretages i henhold til en kontrolleret procedure for at minimere risikoen for at der er en brændbar gas eller damp til stede, mens arbejdet udføres.
• Al vedligeholdelsespersonale og andre, der arbejder i det lokale område, skal instrueres i og være under tilsyn for arbejdet, der udføres.
• Undgå at arbejde i lukkede rum. Sikr altid pladsen omkring kilden. Der skal være en sikkerhedsafstand på mindst 2 meter, eller en zoneinddeling af fri plads på mindst 2 meter i radius.
• Bær passende beskyttelsesudstyr, inklusive åndedrætsværn, som forholdene tillader.
• Kontrollér, at forholdene inden for området er blevet gjort sikre ved begrænsning af brug af brændbart materiale. Hold alle antændelseskilder og varme metaloverfl ader på afstand.

2-3. Kontrol af tilstedeværelse af kølemiddel

• Området skal kontrolleres med en passende kølemiddeldetektor før og under arbejdet, for at sikre at teknikeren er klar over potentielt brændbare atmosfærer.
• Sørg for, at det lækagesporingsudstyr, der anvendes, er egnet til brug med brændbare kølemidler, dvs. ikke danner gnister, er tilstrækkeligt forseglet eller egensikker.
• I tilfælde af lækage/spild skal du straks ventilere området og holde dig væk fra vindretningen og væk fra spild/udslip.
• I tilfælde af lækage/spild skal du meddele personer, der befi nder sig i vindretningen, om lækagen/spildet, og øjeblikkeligt isolere fareområdet og holde uvedkommende personale ude.

2-4. Tilstedeværelse af brandslukker

• Hvis der skal udføres noget varmt arbejde på køleudstyret eller nogen tilhørende dele, skal der være passende brandslukningsudstyr tilgængeligt ved hånden.
• Hav en pulverslukker eller CO _2 -brandslukker ved fyldningsområdet.

2-5. Ingen antændelseskilder

• Ingen person, der udfører arbejde i forhold til et kølesystem, som indebærer udsættelse for rørinstallation, der indeholder eller har indeholdt brændbart kølemiddel, må bruge nogen antændelseskilder på en sådan måde, at det kan føre til fare for brand eller eksplosion. Han/hun må ikke ryge, när de udfører et sådant arbejde.
• Alle mulige antændelseskilder, herunder cigaretrygning, skal holdes tilstrækkeligt langt væk fra stedet for installation, reparation, fjernelse og bortskaffelse, hvorunder brændbart kølemiddel muligvis kan frigives til det omgivende rum.
• Før arbejde fi nder sted, skal området omkring udstyret undersøges for at sikre, at der ikke er brændbare farer eller antændelsesrisici.
  • "Rygning forbudt"-skilte skal vises.

2-6. Ventileret område

• Sørg for, at området er i det åbne, eller at det er tilstrækkeligt ventileret, før du bryder ind i systemet eller udfører varmt arbejde.
• En vis grad af ventilation skal fortsætte i den periode, hvor arbejdet udføres.
• Ventilationen skal sikkert sprede frigivet kølemiddel og helst drive det ud i atmosfæren.

2-7. Kontroller af køleudstyret

• Hvor elektriske komponenter bliver fyldt, skal de være egnet til formålet og til den korrekte specifi kation.
• På alle tidspunkter skal producentens vedligeholdelses- og serviceretningslinjer følges.
• I tvivlstilfælde kontaktes producentens tekniske afdeling for assistance.
• Følgende kontroller skal anvendes på installationer, der bruger brændbare kølemidler.

-Fyldningsstørrelsen er i overensstemmelse med rummets størrelse, inden for hvilken kølemidlet, der indeholder dele, er installeret.
-Ventilationsmaskiner og -udgange fungerer hensigtsmæssigt og er ikke blokerede.
- Hvis der anvendes et indirekte kølekredsløb, skal det sekundære kredsløb kontrolleres for tilstedeværelse af kølemiddel.
- Mærkningen på udstyret skal fortsat være synlig og læselig. Mærkninger og skilte, der er ulæselige, skal korrigeres.
-Kølerør eller -komponenter er installeret i en position, hvor det er usandsynligt, at de bliver udsat for et stof, som kan korrodere kølemiddel, der indeholder komponenter, medmindre komponenterne er konstrueret af materialer, der er iboende modstandsdygtige over for at blive korroderet eller er beskyttet ordentligt imod at blive så korroderet.

2-8. Kontroller af elektriske enheder

• Reparation og vedligeholdelse af elektriske komponenter skal omfatte indledende sikkerhedskontroller og komponentinspektionsprocedurer.

• Indledende sikkerhedskontroller skal omfatte, men er ikke begrænses til: -

• At kondensatorer tømmes: dette skal ske på en sikker måde for at undgå muligheden for gnister.

• At ingen strømførende elektriske komponenter og ledninger er udsat under fyldning, genvinding eller udrensning af systemet.
  -At der er strømgennemgang i jordforbindelsen.

• På alle tidspunkter skal producentens vedligeholdelses- og serviceretningslinjer følges.

• I tvivlstilfælde kontaktes producentens tekniske afdeling for assistance.
• Hvis der foreligger en fejl, der kan kompromittere sikkerheden, må ingen strømforsyning være forbundet til kredsløbet, indtil det er behandlet tilfredsstillende.
• Hvis fejlen ikke kan rettes med det samme, men det er nødvendigt at fortsætte driften, skal der anvendes en passende midlertidig løsning.
• Ejeren af udstyret skal informeres eller meddeles, så alle parter rådes derefter.

3. Reparationer på forseglede komponenter

• Under reparation af forseglede komponenter skal alle elektriske forsyninger kobles fra udstyret, der arbejdede på, forud for enhver fjernelse af forseglede dæksler, osv.
• Hvis det er absolut nødvendigt at have en elektrisk forsyning til udstyr under service, så skal der placeres en permanent driftsform for lækagesøgning på det mest kritiske sted for at advare om en potentielt farlig situation.
• Der skal rettes særlig opmærksomhed mod det følgende for at sikre, at huset ikke ændres ved arbejde på elektriske komponenter på en sådan måde, at beskyttelsesniveauet påvirkes. Dette omfatter skader på kabler, overdrevent antal af forbindelser, terminaler, der ikke følger den oprindelige specifi kation, skader på forseglinger, forkert montering af stopbøsninger, osv.
• Sørg for, at apparatet er sikkert monteret.
• Sørg for, at forseglinger eller tætningsmaterialer ikke er nedbrudt, således at de ikke længere tjener det formål at forhindre indtrængning af brændbare atmosfærer.
• Reservedele skal være i overensstemmelse med producentens specifi kationer.

BEMÆRK: Brugen af silikonetætningsmiddel kan forhindre virkningen af nogle typer af lækagesporingsudstyr.

Egensikre komponenter behøver ikke at være isoleret, før der arbejdes på dem.

4. Reparation af egensikre komponenter

• Der må ikke påføres permanente induktive eller elektriske kapacitetsbelastninger til kredsløbet uden at sikre, at dette ikke vil overstige den tilladte spænding og strøm, der er tilladt for udstyret i brug.
• Egensikre komponenter er de eneste typer, der kan arbejdes på, mens de er strømførende ved tilstedeværelse af en brændbar atmosfære.
• Testapparatet skal være på den korrekte klassifi cering.
• Udskift kun komponenter med dele, der er angivet af producenten. Dele, der ikke er angivet af producenten, kan medføre antændelse af kølemiddel i atmosfæren fra en lækage.

5. Kabelføring

• Kontrollér, at kabelføringen vil bliver udsat for slid, korrosion, for højt tryk, vibration, skarpe kanter eller andre skadelige miljømæssige virkninger.
• Kontrollen skal også tage virkningerne af aldring eller kontinuerlig vibration fra kilder såsom kompressorer eller ventilatorer i betragtning.

6. Sporing af brændbare kølemidler

• Under ingen omstændigheder må potentielle antændelseskilder bruges i søgningen eller sporingen af kølemiddellækager.
• En halogenid fakkel (eller enhver anden detektor, der bruger åben ild) må ikke anvendes.

7. Metoder for sporing af lækage

Følgende lækagesporingsmetoder anses for acceptable på alle kølemiddelssystemer.

- Der må ikke spores nogen utætheder, når der bruges et sporingsudstyr med en kapacitet på 10^-6 Pa·m ^3 /s eller bedre, som for eksempel en heliumsniffer.

- Elektroniske enheder til sporing af lækager kan bruges til at registrere brandbare kølemidler, men følsomheden er muligvis ikke tilstrækkelig, eller enheden skal muligvis genkalibreres. (Sporingsudstyr skal kalibreres i et kølemiddelfrit område).

- Kontrollér, at detektoren ikke er en potentiel antændelseskilde og er egnet til det anvendte kølemiddel.

- Lækagesporingsudstyr skal indstilles til en procentdel af LFL af kølemidlet og skal kalibreres til det anvendte kølemiddel, og den passende procentdel af gas (højest 25 %) er bekræftet.

- Lækagesporingsvæsker er egnede til brug med de fl este kølemidler, men brugen af rengøringsmidler, der indeholder klor, skal undgås, da klor kan reagere med kølemidlet og korrodere kobberrørsinstallationen.

- Hvis der er mistanke om en lækage, skal åben ild skal fjernes/slukket.

- Hvis der fi ndes en lækage af kølemiddel, der kræver lodning, skal alt kølemidlet genvindes fra systemet, eller isoleres (ved hjælp af afspærringsventiler) i en del af systemet, der er langt væk fra lækagen. Oxygenfri nitrogen (OFN) skal derefter renses gennem systemet både før og under lodningsprocessen.

OFN = iltfrit kvælstof. Type af inert gas.

- Når der brydes ind i kørekredsløbet for at foretage reparationer - eller for andre formål - skal almindelige procedurer anvendes. Det er dog vigtigt, at den bedste praksis følges, da brændbarhed er en overvejelse. Følgende procedure skal overholdes: fjern kølemiddel ->rens kredsløb med inaktiv gas -> udtøm ->rens igen med inaktiv gas -> åbn kredsløbet ved at skære eller lodde

- Kølemiddelfyldningen skal genvindes i de korrekte genvindingscylindre.

- Systemet skal "skylles" med OFN for at gøre enheden sikker.

- Denne proces skal muligvis gentages fl ere gange.

- Komprimeret luft eller ilt må ikke anvendes til denne opgave.

- Skylning skal opnås ved at bryde vakuummet i systemet med OFN og fortsætte med at fylde, indtil arbejdstrykket opnås, og derefter ved udluftning til atmosfæren, og til sidst ved at trække ned til et vakuum.

- Denne proces skal gentages, indtil der ikke er kølemiddel i systemet.

- Når den endelige OFN-fyldning anvendes, skal systemet udluftes ned til atmosfærisk tryk, for at der kan foretages arbejde.

- Denne handling er helt afgørende, hvis der skal foretages lodningsarbejde på røret.

- Kontrollér, at udløbet for vakuumpumpen ikke er tæt på nogle antændelseskilder og at der er ventilation tilgængelig.

9. Fyldningsprocedurer

- Ud over de almindelige fyldningsprocedurer skal nedenstående krav følges.

- Sørg for, at der ikke opstår forurening af forskellige kølemidler, när du bruger fyldningsudstyr.

- Slanger eller linjer skal være så korte som muligt for at minimere mængden af kølemiddel, der er indeholdt i dem.

- Cylindre skal holdes oprejst.

- Kontrollér, at kølesystemet er jordet før fyldning af systemet med kølemiddel.

- Mærk systemet, när fyldningen er færdig (hvis ikke allerede).

- Der skal udvises stor forsigtighed med ikke at overfylde kølesystemet.

- Forud for genfyldning af systemet skal det tryktestes med OFN (se #7).

- Systemet skal tæthedsprøves ved afslutningen af fyldning, men før idriftsættelse.

- En opfølgende tæthedsprøvning skal udføres, inden du forlader stedet.

- Elektrostatisk ladning kan akkumulere og skabe en farlig tilstand ved fyldning og tømning af kølemiddel. For at undgå brand eller eksplosion skal statisk elektricitet afl edes ved omplacering ved at jordforbinde og give fast masseforbindelse til beholdere og udstyr før fyldning/tømning.

10. Nedlukning

- Før udførelse af denne procedure, er det vigtigt, at teknikeren er helt fortrolig med udstyret og alle dets detaljer.

- Det er anbefalet god praksis, at alle kølemidler genvindes sikkert.

- Før opgaven udføres, skal der tages en olie- og kølemiddelprøve i tilfælde af, at analyse er påkrævet inden genbrug af genvundet kølemiddel.

- Det er vigtigt, at der er elektrisk strøm til rådighed, før opgaven påbegyndes.

a) Bliv fortrolig med udstyret og dets drift.

b) Isolér systemet elektrisk.

c) Inden du udføres proceduren, skal du sikre, at:

- mekanisk håndteringsudstyr er tilgængeligt, hvis nødvendigt, til håndtering af kølemiddelcylindre;

- alle personlige værnemidler er til rådighed og bliver brugt korrekt;

- genvindingsprocessen er under opsyn hele tiden af en kompetent person;

- genvindingsudstyr og cylindre er i overensstemmelse med de relevante standarder.

d) Udpump kølemiddelsystem, hvis muligt.

e) Hvis et vakuum ikke er muligt, så lav en manifold så kølemiddel kan fjernes fra forskellige dele af systemet.

f) Sørg for at cylinderen er placeret på vægten før genvinding fi nder sted.

g) Start genvindingsmaskinen og arbejd i overensstemmelse med producentens anvisninger.

h) Undlad at overfylde cylindrene. (Ikke mere end 80 % mængde væskefyldning).

i) Overskrid ikke det maksimale arbejdstryk for cylinderen, selv midlertidigt.

j) Når cylindrene er korrekt udfyldt, og processen afsluttet, skal du sørge for, at cylindrene og udstyret straks fjernes fra stedet, og at alle afspærringsventiler på udstyret lukkes.

k) Genvundet kølemiddel må ikke fyldes i et andet kølesystem, medmindre det er blevet rengjort og kontrolleret.

- Elektrostatisk ladning kan akkumulere og skabe en farlig tilstand ved fyldning eller tømning af kølemidlet. For at undgå brand eller eksplosion skal statisk elektricitet afl edes ved omplacering ved at jordforbinde og give fast masseforbindelse til beholdere og udstyr før fyldning/tømning.

11. Mærkning

- Udstyr skal mærkes med angivelse af, at det har været ude af drift og tømt for kølemiddel.

- Mærkaten skal være dateret og underskrevet.

- Kontrollér, at der er mærkater på udstyret, som angiver, at udstyret indeholder brændbart kølemiddel.

12. Genvinding

- Når du fjerner kølemiddel fra et system, enten til servicering eller nedlukning, er det anbefalet god praksis, at alle kølemidler fjernes sikkert.

- Ved overførsel af kølemiddel til cylindre skal du sikre, at der kun anvendes passende kølemiddelgenvindingscylindre.

- Sørg for, at det korrekte antal cylindre til at holde den samlede systemfyldning er tilgængelige.

- Alle cylindre, der skal anvendes, er beregnet til det genvundne kølemiddel og mærket til det kølemiddel (dvs. særlige cylindre til genvinding af kølemiddel).

- Cylindre skal være komplette med overtryksventil og tilhørende afspærringsventiler i god stand.

- Genvindingscylindre evakueres og, om muligt, afkøles inden genvinding fi nder sted.

- Genindvindingsudstyret skal være i god stand, og der skal være en vejledning tilgængelig for udstyret. Udstyret skal være egnet til genindvinding af brandbare kølemidler.

- Desuden skal der være et sæt af kalibrerede vægte til rådighed og i god stand.

- Slanger skal være komplette med lækagefrie frakoblinger og i god stand.

- Før brug af genvindingsmaskinen skal du kontrollere, at den er i tilfredsstillende stand, har været korrekt vedligeholdt, og at alle tilhørende elektriske komponenter er forseglede for at forhindre antændelse i tilfælde af udslip af kølemiddel. Kontakt fabrikanten hvis du er i tvivl.

- Det genvundne kølemiddel skal returneres til kølemiddelleverandøren i den korrekte genvindingscylinder, og med den relevante affaldstransportseddel.

- Bland ikke kølemidler i genvindingsenheder og især ikke i cylindre.

•Hvis kompressorer eller kompressorolier skal fjernes, skal det sikres, at de er blevet tömt til et acceptabelt niveau til at sørge for, at brændbart kølemiddel ikke forbliver inde i smøremidlet.

- Tømningsprocessen skal udføres før returnering af kompressoren til leverandørerne.

- Der må kun anvendes elvarme til kompressoren til at fremskynde denne proces.

- Når olien er drænet fra et system, skal det udføres sikkert.

Indendørs enhed Netværksadapter

Ting, der skal forberedes (anskaffes og abonneres på separat)

Router Internet Smartphone

Hent fra app store

Panasonic Comfort Cloud-app (gratis)

• App'en kræver en smart smartphone med Android 4,4 eller nyere eller iOS 9 eller nyere. Der er dog ingen garanti for, at App'en fungerer sammen med alle Android- eller OS-versioner.
• Netværksadapteren er specifikt lavet at fungere som terminal for Panasonic Comfort Cloudappen.
• Den trådløse LAN-netværksdækning skal kunne nå luftfriskerens monteringssted.

Beskrivelse

Netværksadapter Trådløst LAN-modul (indbygget)
Model DNSK-P11
Strømindgang DC 5V (Fra luftfriskerens indendørsenhed)
Nuværende forbrug Tx/Rx maks. 290/100 Ma
Trådløs LAN-standard IEEE 802,11 b/g/n
Frekvensvidde 2,4 Ghz båndbredde
Kryptering WPA2-PSK (TKIP/AES)

Forsigtig

• UNDGÅ at adskille eller foretage ændringer på denne netværksadapter på nogen måde.
• UNDGÅ at fjerne denne netværksadapter fra produktet, når det er i drift.
• Afsendte og modtagne data via radiobølger kan blive opsnappet og overvåget.

Maksimal radiofrekvensstyrke transmitteret i frekvensbåndene

Typer af trådløse forbindelser	Frekvensbånd Maks. EIRP (dBm)
WLAN 2412 - 2472 MHz 20 dBm

Indikator

POWER TIMER DEICE +8/15°C HEAT •nanoeX

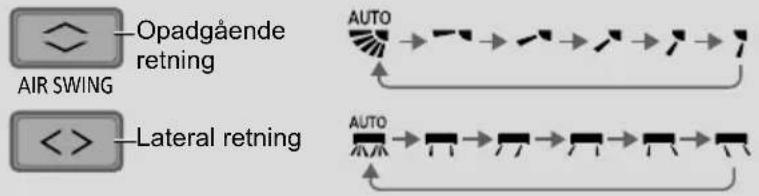

Sådan justeres luftstrømsretningen

- Justér ikke klappen manuelt.

Sådan justeres blæserhastighed

• I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.
  • Vælg laveste ventilatorhastighed fordrift med reduceret støj (■).

Du kan skifte mellem kraftfuld & støjsvag

- Denne handling fortsætter, indtil den annulleres ved at trykke på POWERFUL QUIT knappen igen eller slukke for enheden for at stoppe driften.

QUIET:

Nyde lydløse betjeninger

- Denne drift reducerer luftstøj.

Indstilling af min. drifttemperatur

+8/15°C HEAT TEMP 15°C 8°C

• Hold indendørstemperaturen på 8/15°C. Blæseren skifter automatisk til høj blæserhastighed.
• Denne handling overskriver driftstilstanden og kan annulleres ved at trykke på MODE.
• Afrimningsdrift på udendørsenheden kan forårsage pludselig kold luft fra indendørsenheden. Undgå kold luft med opvarmningsfunktionen.

INVERTER +8/15°C HEAT 23.0°C 12:00 AUTO FAN nance X OFF/ON TEMP POWERFUL/ QUIET TEMPLEMP +8/15°C HEAT AIR SWING FAN SPEED MODE <> SET TIMER ON 2 3 1 TIMER OFF CANCEL SET CHECK CLOCK AC RC RESET Bruges ikke i normal drift. Tryk for at gendanne fjernbetjeningen til standardindstillingen.

Tryk for at tænde eller slukke de trådløse LAN-funktioner.

For at nyde et friskt og rent miljø

• Denne funktion giver ren luft, fugter din hud og hår og fjerner lugte i lokalet.
• Denne handling kan både igangsættes, när enheden er tændt eller slukket ved at trykke på nanoe™X-knappen. Når nanoe™X udføres alene, er blæserhastigheden baseret på indstilling via fjernbetjening.
• Hvis nanoe™X er igangsat inden enheden slukkes, fortsætter nanoe™X-funktionen, indtil enheden tændes igen inkl. ved TÆND-funktion med timer.

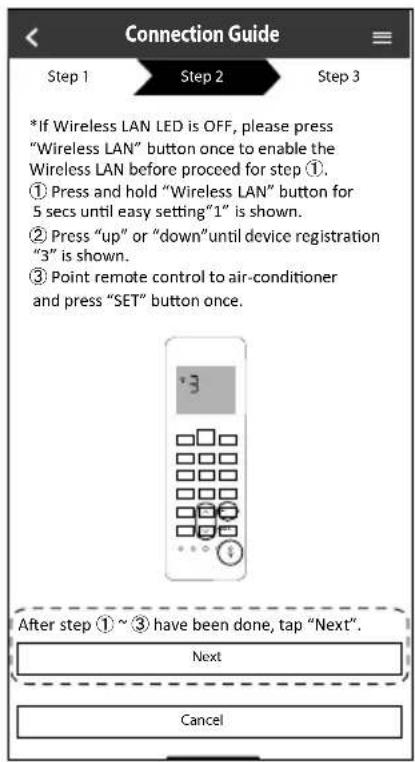

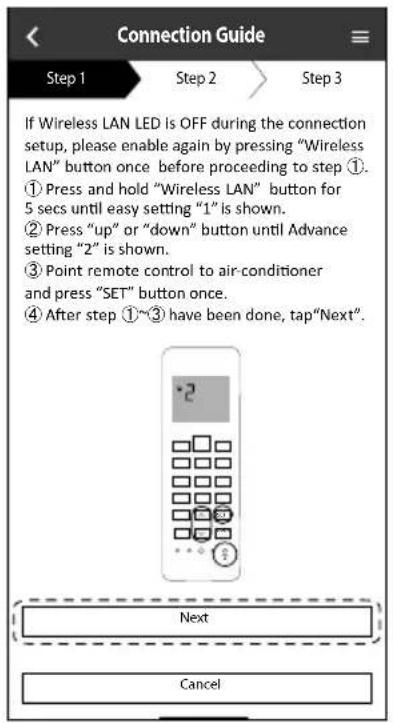

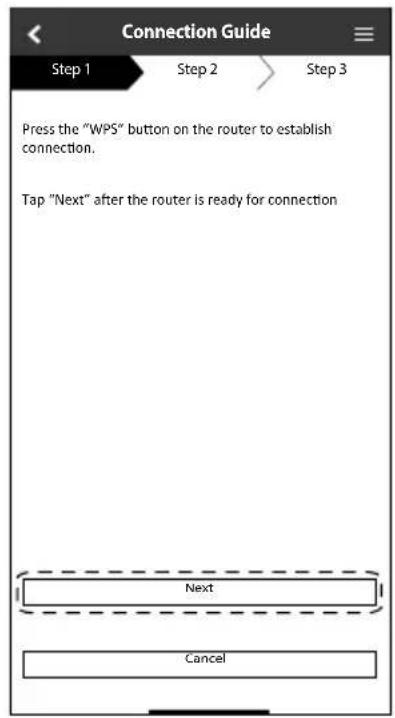

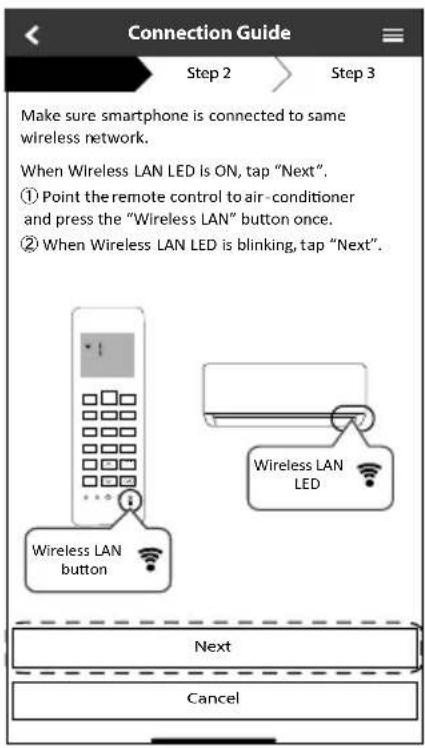

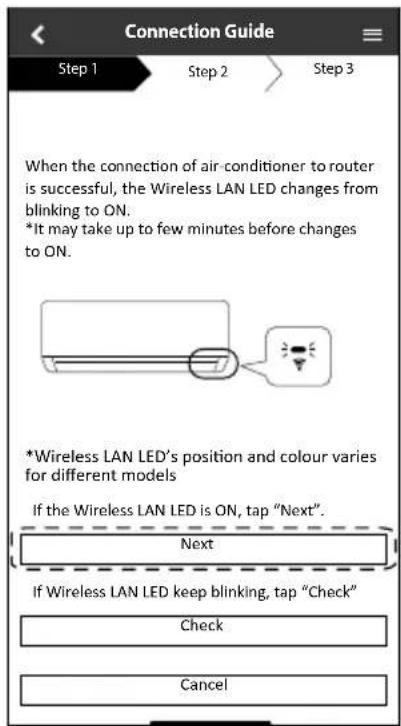

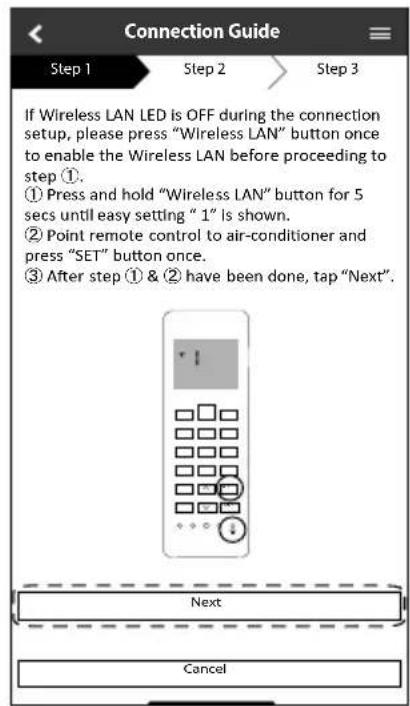

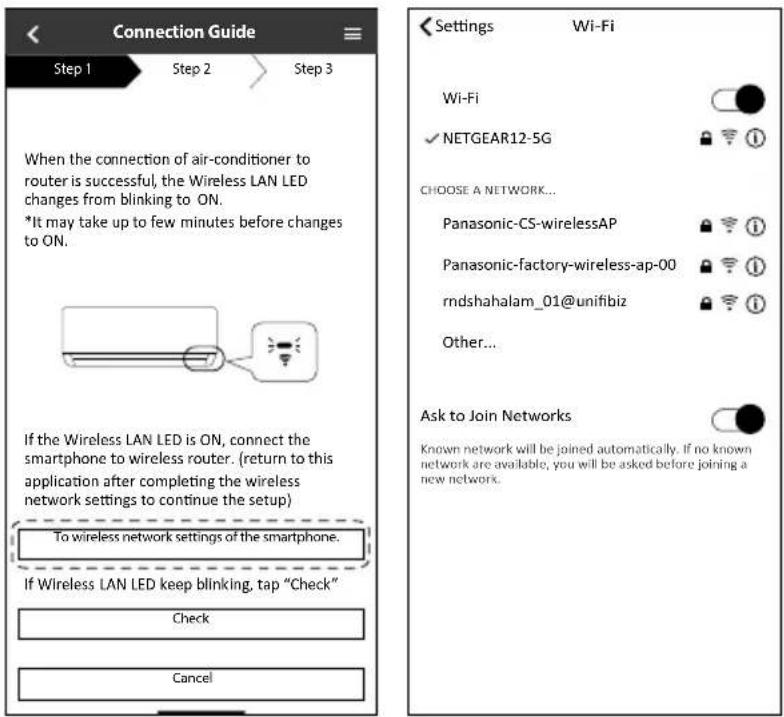

For at forbinde til netværket

• Tryk da på 📞for at med det trådløse LAN-hjemmeadgangspunkt.
• Den trådløse LAN-LED blinker for at indikere forbindelsen til hjemmeadgangspunktets status.

Hurtige blink Enheden etablerer forbindelse.

Langsomme blink Enheden etablerer ikke forbindelse.

Ingen blink (konstant lys) Enheden har etableret forbindelse

- Der kan etableres forbindelse til enheden, selv hvis enheden er slukket.

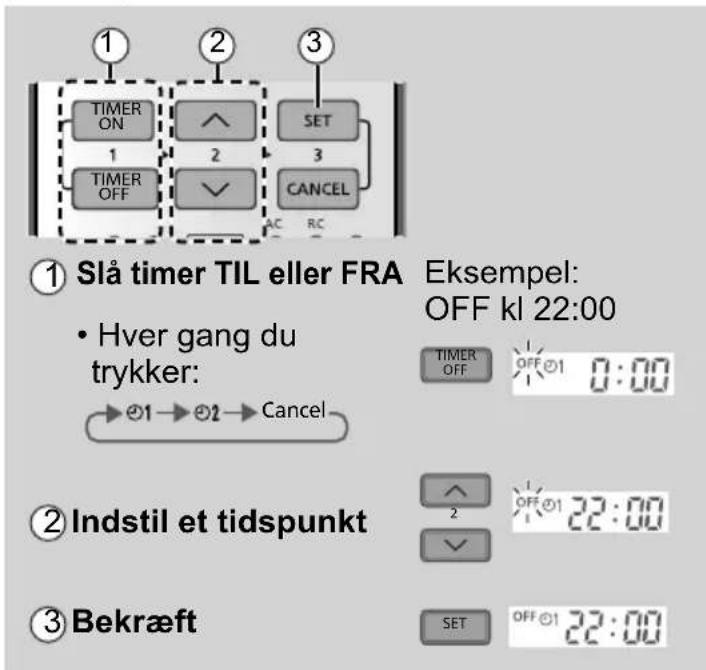

Sådan indstilles timeren

2 sæt ON- og OFF-timere er tilgængelige til at TÆNDE eller SLUKKE for enheden på forskellige forudindstillede tidspunkter.

① Slå timer TIL eller FRA • Hver gang du trykker: →○1→○2→Cancel ② Indstil et tidspunkt ③ Bekræft Eksempel: OFF kl 22:00 TIMER OFF OFF ○1 0:00 ① ② ③ SET OFF ○1 22:00 OK OK OK OK OK OK OK

• Tryk på TIMER ON eller TIMER OFF for at vælge enten
• 1 eller og tryk derefter på CANCEL for at annullere ON- eller OFF-timeren..
• Hvis timeren annulleres manuelt eller på grund af strømsvigt, kan du genindstille timeren ved at trykke på TIMER ON eller TIMER OFF for at vælge enten ⏻1 eller ⏻g derefter trykke på SET.
• Den nærmeste indstilling af timeren vises og aktiveres i rækkefølge.
• Timerdrift er baseret på uret, der er indstillet i fjernbetjeningen og gentages dagligt, när den er fastsat. For indstilling af uret, henvises til Quick guide.

Bemærk

- Kan aktiveres i alle tilstande, og kan annulleres ved at trykke på den samme knap igen.

- Kan ikke vælges på samme tidspunkt.

Installation af app'en

Til Android-brugere (Android 4,4 og nyere)

• Åben ▶ GET IT ON Google Play .
• Søg efter Panasonic Comfort Cloud-appen til strømforsyningskontrol.
• Hent og installer.

Til iOS-brugere (iOS 9 og nyere)

• Åben Download on the App Store
- Søg efter Panasonic Comfort Cloud-appen til strømforsyningskontrol.
- Hent og installer.

Bemærk

• App'ens brugerflade kan ændre sig i versionsopdateringer uden varsel.
• Applikationen er gratis, men der kan være andre omkostninger forbundet med forbindelse og drift.

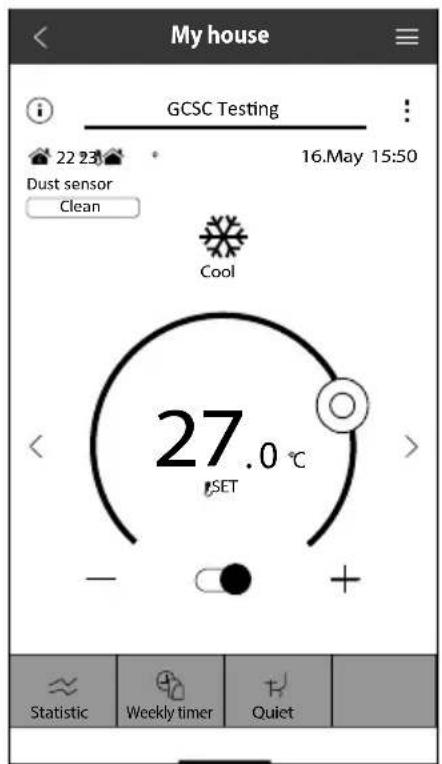

Du kan anvende Panasonic Comfort Cloud-appen til at kontrollere klimaanlægget.

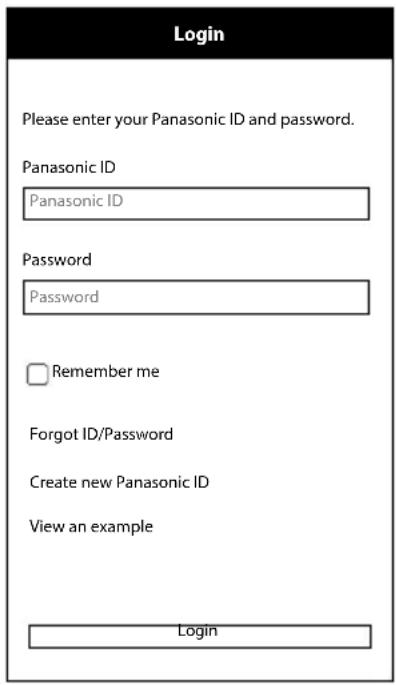

Login Please enter your Panasonic ID and password. Panasonic ID Panasonic ID Password Password Remember me Forgot ID/Password Create new Panasonic ID View an example Login

• Nye brugere skal oprette et nyt Panasonic ID for at registrere sig.
• Registrerede brugere skal logge ind vha. dit Panasonic ID og din kode.

App-indstillinger

Før-indstillinger

• Bekræft, at den trådløse router er forbundet korrekt til netværket.
• Bekræft, at din smartphones trådløse LAN er tændt.
• Smartphone og klimaanlæg bør forbindes til samme trådløse router.

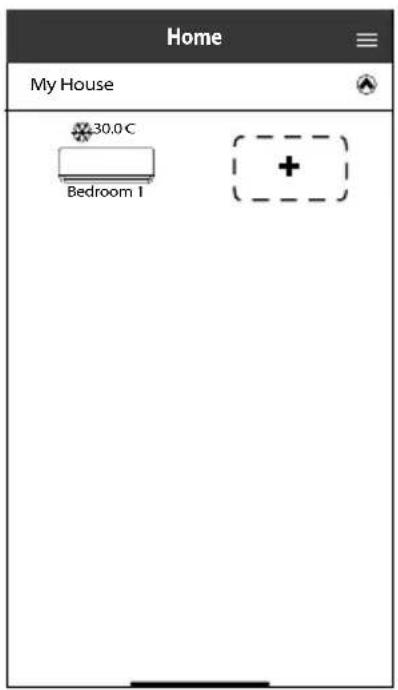

Tilføj en ny klimaanlægsenhed

- Klimaanlægget skal registreres inden Panasonic Comfort Cloud-appen anvendes.

①

Sådan bruger du anlægget

Indstillinger for netværksforbindelse

① Sørg for, at LAN LED-lampen er tændt, peg fjernbetjeningen mod klimaanlægget og tryk på 📋 knappen for trådløs LAN, indtil LED-lampen for trådløst LAN begynder at blinke.

② Når LED-lampen for trådløst LAN blinker, skal du vælge den foretrukne tilstand for opsætningen.

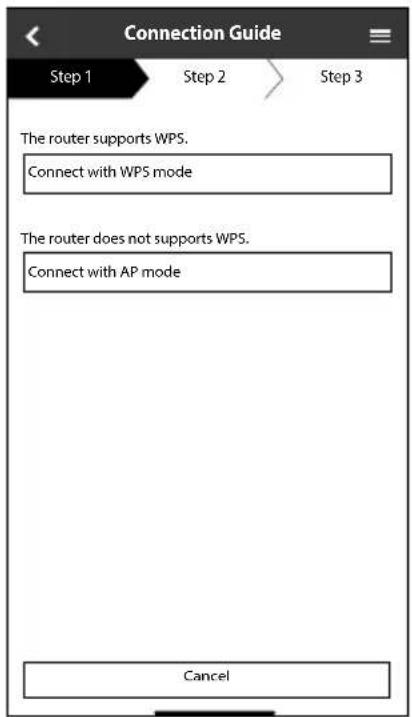

③ Vælg den foretrukne tilstand for routerens forbindelse.

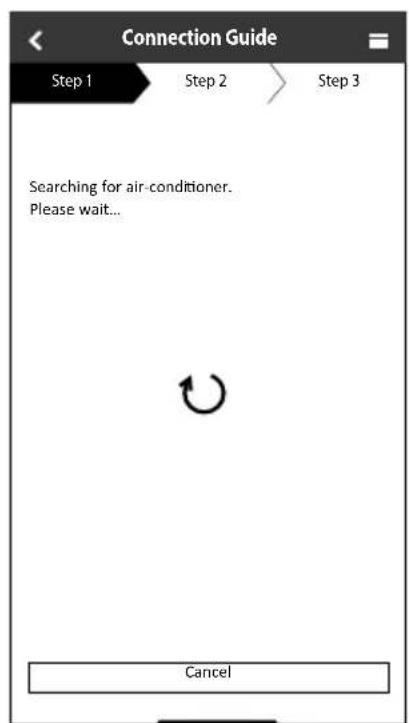

Forbind til netværk vha. WPS-tilstand

① Tryk på "WPS"-knappen på den router, klimaanlægget skal forbindes til. • Tjek status for den trådløse LAN på fjernbetjeningens LED. Hvis LED-lampen for trådløst LAN er slukket, så tryk da på 📋 knappen for trådløs LAN for at tænde den trådløse LAN-forbindelse.

③ Når klimaanlægget er forbundet til routeren, skifter LED-lampen for trådløst LAN fra blinkende til konstant.

② Sørg for at LED-lampen for LAN er tændt. Tryk og hold 📤 knappen inde for trådløs LAN i 5 sekunder, indtil "1" vises på fjernbetjeningen, og tryk på SET knappen, mens du peger på klimaanlægget.

④ Hvis LED-lampen for trådløst LAN bliver ved med at blinke, tjek da routerens trådløse forbindelse.

Forbind til netværk vha. AP-tilstand

① Sørg for at LED-lampen for trådløst LAN er tændt. Tryk og hold knappen for trådløst LAN inde i 5 sekunder, indtil "1" vises på fjernbetjeningen.
Tryk på indtil "2" vises på fjernbetjeningen, og tryk klimaanlægget.

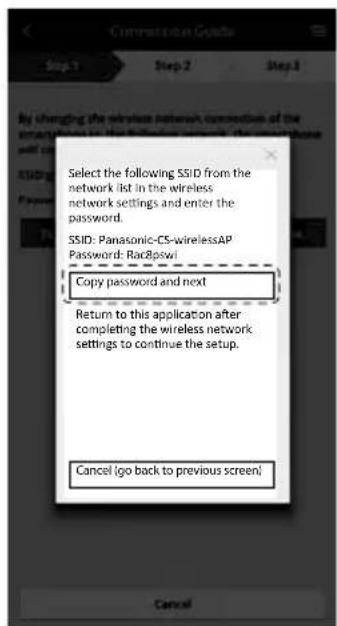

② Kopier adgangskoden til senere brug. Vælg "Panasonic CS-wirelessAP" under indstillingerne til trådløst LAN i din smartphone, og indtast den kopierede adgangskode. Vend tilbage til Panasonic Comfort Cloud-appen.

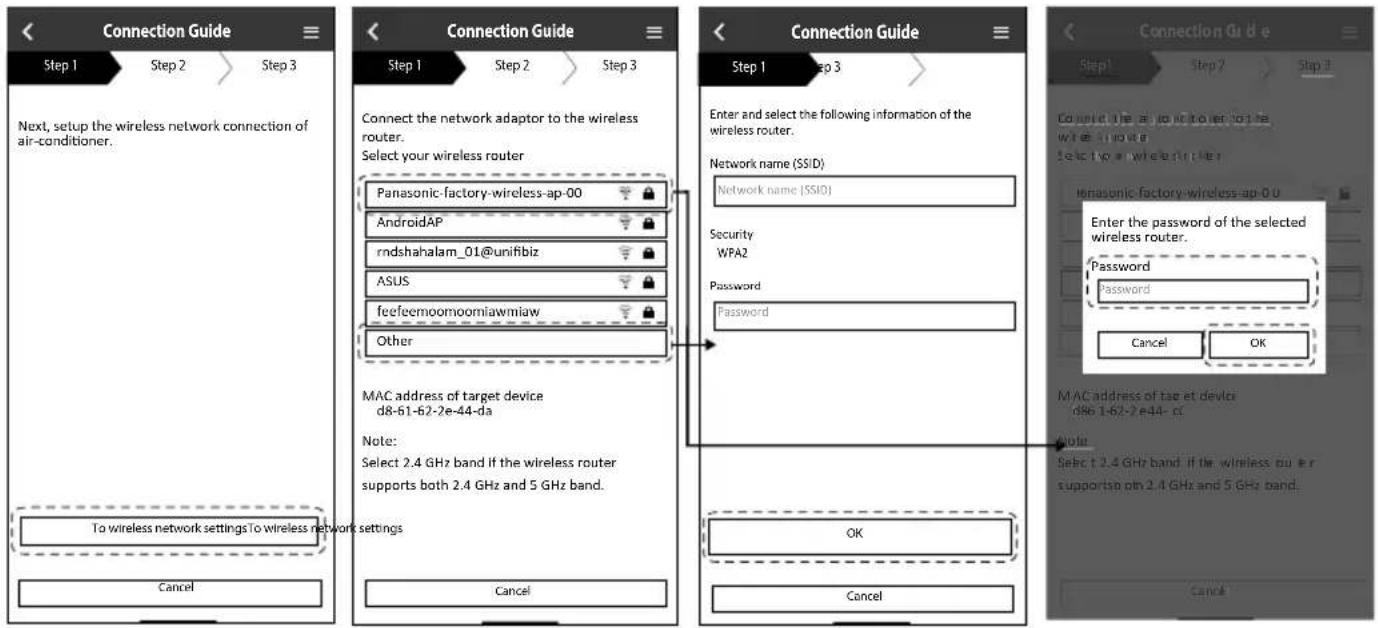

③ Vælg SSID for din trådløse router. Indtast koden for at forbinde til klimaanlægget på den trådløse router.

④ Når klimaanlægget er forbundet til routeren, skifter LED-lampen for det trådløse LAN fra at blinke til at være konstant. Hvis den trådløse LAN-LED er TÆNDT, tilslut smartphonen til den trådløse router. (Gå tilbage til dette program efter afslutning af de trådløse netværksindstillinger for at fortsætte opsætningen)

- Hvis LED-lampen for det trådløse LAN blinker, så tjek den trådløse routers forbindelse.

Sådan bruger du anlægget

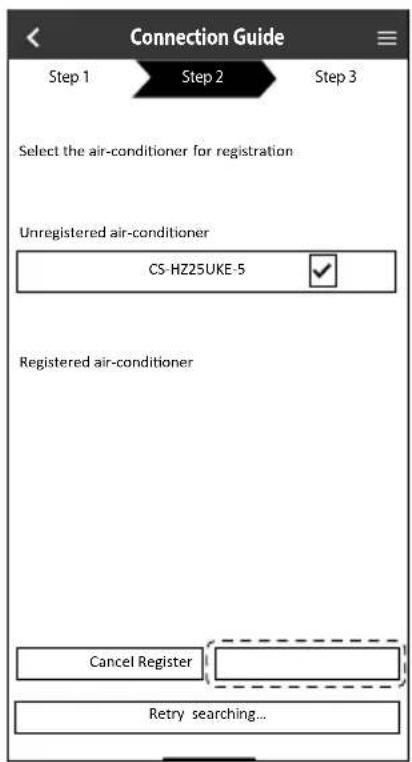

Vælg klimaanlægget og vælg en kode

① Vælg klimaanlæggets model for at registrere enheden.

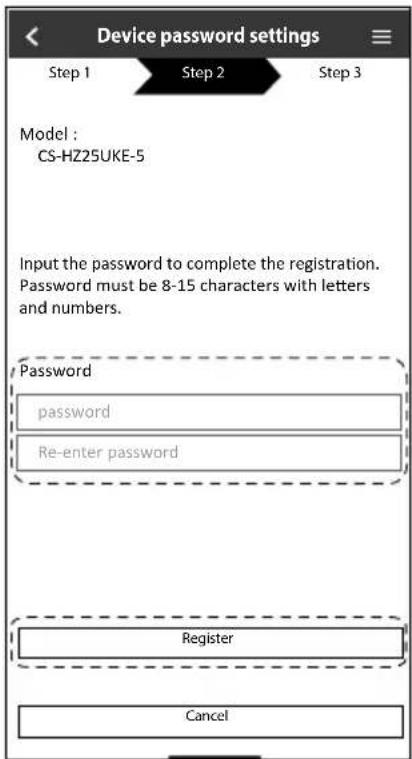

② Vælg en adgangskode for den nye klimaanlægmodel for at gennemføre registreringen.

③ Koden skal være på 8-15 tegn med bogstaver og tal.

Bemærk

- Opbevar adgangskoden til fremtidig brug eller yderligere brugerregistrering.

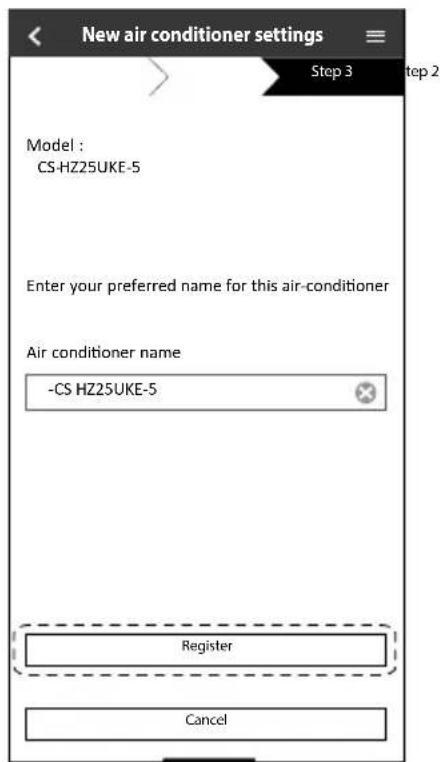

Når registreringen er færdig

① Når forbindelsen er etableret mellem app'en og det nye klimaanlæg via registreringsprocessen, så skal der vælges et foretrukket navn til klimaanlægget, så det nemt kan identifi ceres.

- Når klimaanlægget har fået registreret sit navn, er Panasonic Comfort Cloudappen klar til brug.

② Ud over driftkontrol kan applikationen overvåge det estimerede strømforbrug og sammenligne over forskellige tidsrammer ved at henvise til en graf over statistikken.

Almene spørgsmål for netværksadapteren

Begyndende indstillinger

Panasonic Comfort Cloud-appen kan ikke installeres på smartphonen.	Tjek om smartphonens OS er kompatibel.Det er ikke garanteret, at App'en fungerer sammen med alle versioner af Android OS.
Klimaanlægget og routeren kan ikke forbindes.	Sørg for at routerens LAN-signal kan nå enheden, at SSID'en ikke er skjult, at MAC adresse-opsætningen er slået til på enheden, og at routerens dual band-signal er slået til for 2,4 Ghz-forbindelser. Det er muligt, at du anvender en smartphone eller en trådløs router, der ikke er understøttet eller har en anderledes forbindelsesmetode. Se smartphonen og routerens installationsvejledning for information.
Registrer yderligere klimaanlæg i Panasonic Comfort Cloud-appen.	Sæt yderligere enheders indstillinger efter den første enhed i den begyndende opsætning. Det anbefales at navngive hver af de registrerede klimaanlægsenheder, så de nemt kan genkendes.
Registrer en ekstra bruger, som kan styre netværksadapteren.	Download appen Panasonic Comfort Cloud, og opret et nyt Panasonic ID.Følg de indledende indstillinger. Når klimaanlægget er blevet registreret, skal du indtaste adgangskoden til enheden (indstilles af den første bruger).Godkendelse fra administrator (første bruger) er påkrævet af hensyn til fuldførelse af registreringen.Vælg ≡Menu af hensyn til administratorgodkendelse.Vælg “Owner”, og vælg “User List” for at godkende den ekstra bruger.

Trådløs forbindelse

Trådløst signal er ikke forbundet eller er afbrudt.

Det er muligt, at netværksforbindelsen er ustabil. Check signalet ved at:-Bekræft at klimaanlæggets drift er stoppet og tryk og hold knappen for trådløst LAN inde i 5 sekunder. (“1” vises)Tryk på knappen, indtil “4” vises.Tryk på SET knappen og enheden stopper.Efter 5 sekunder vises signalstyrken på indendørsenhedens LED-lampe for trådløst LAN.Stærk: Blinker 3 gange med et intervalModerat: Blinker 2 gange med et intervalSvag: Blinker 1 gang med et intervalIntet signal: SLUKKETDen stopper automatisk efter 10 minutter. For straks at stoppe, tryk da på knappen for trådløst signal.

Mistænkelig, uautoriseret adgang til enhed.

Gendan klimaanlæggets enhed til fabriksindstillingerne ved at henvise til metoden i “Overførsel eller afskaffelse af klimaanlægget” på næste side. Færdiggør med påbegyndende opsætning.

Andet

Udskiftning af router.	Fra appen Panasonic Comfort Cloud skal du vælge ≡Menu . Vælg “Owner”, og vælg “Change router settings”.
Udskift smartphonens model.	Sikring af smartphonens kompatibilitet. Installer Panasonic Comfort Cloud-appen og login med dit Panasonic login ID og din kode. Færdiggør den påbegyndende opsætning.
Udskift kontrolavlen på indendørsenheden.	Skift kontrolpanel, og brug derefter appen Panasonic Comfort Cloud til at vælge ≡Menu . Vælg “Owner” og “Replace device”. Dette skal udføres af en autoriseret person.
Overførsel eller afskaffelse af klimaanlægget.	Gendan klimaanlæggets enhed til fabriksindstillingerne.• Bekræft, at LED-lampen for trådløs LAN på indendørsenheden er tændt/blinker og tryk på knappen for trådløs LAN i 5 sekunder. (“1” vises)• Tryk på knappen, indtil “5” vises.• Tryk på i 3 sekunder og driften stoppes.• LED-lampen for trådløs LAN slukkes. (Geninstallation af fabriksindstillinger er fuldført)For at ophæve registrering af klimaanlægsenhed fra Panasonic Comfort Cloud-appen, skal du gå ind i Menu og vælge “Device list” og slette den valgte enhed.

Main Menu User List

HEAT (VARME)	: POWER-indikatoren blinker i opstartsfasen. Det tager et stykke tid at varme enheden op.For systemer hvor VARME-drift er blevet blokeret, fordi der er valgt en anden driftstilstand end VARME, vil indendørsenheden stoppe og STR∅M-indikatoren vil blinke.Enheden afbryder muligvis varmluftforsyningen under afi sning.Afi sningsindikatoren ON er tænd imens.
KOLD (AFK∅LING)	: Giver effektiv komfortkøling til dine behov.
DRY (T∅R)	: Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.
FAN(VENTILATOR)	: Luftcirkulation i rummet.
AUTO : Under driften starter POWER-indikatoren med at blinke.Enheden vælger driftstilstand hvert 10. minut i henhold til indstillingen og rumtemperatur.

Indstilling for energibesparende temperatur

Drift af anlægget inden for det anbefalede temperaturområde kan spare på energien.

HEAT (VARME): 20,0 °C \~ 24,0 °C / 68 °F \~ 75 °F.

Luftstrømningsretning

På funktionen KOLD/T∅R:

Drejer flapperne automatisk til venstre/højre og op/ned, hvis enheden står på AUTO.

Holder den vandrette flap stille på den indstillede placering, hvis apparatet står på AUTO. Den lodrette flap bevæger sig til højre og venstre, når temperaturen stiger.

Automatisk genstartskontrol

Hvis strøm genoptages efter et strømsvigt, vil drift genstarte automatisk efter en periode med tidligere driftstilstand og luftretning.

- Denne kontrol er ikke relevant når TIMEREN er indstillet.

Driftsbetingelser

Brug klimaanlægget i temperaturområdet, der angives i tabellen.

Temperatur °C (°F)		Indendørs Udendørs
		DBT WBT DBT WBT
AFK∅LING	Maks. 32	(89.6) 23 (73.4) 43 (109.4)	26 (78.8)
	Min.	16 (60.8)	11 (51.8)	16 (60.8)	11 (51.8)
VARME	Maks. 30	(86.0)	-	24 (75.2) 18 (64.4)
	Min.	16 (60.8)	-	-25 (-13.0)	-
+8/15°C VARME	Maks.	15 (59.0)	-	-	-
	Min.	8 (46.4)	-	-25 (-13.0)	-

DBT : Tørpæretemperatur, WBT : Vådpæretemperatur

For at sikre optimal ydeevne af enheden, skal rengøring udføres med regelmæssige mellemrum. En snavset enhed kan resultere i fejl, og du kan se fejlkoden "H99". Kontakt din autoriserede forhandler.

• Afbryd strømmen og træk stikket ud, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.
• Brug ikke rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe ( pH 7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40 °C / 104 °F.

Indendørs enhed

Aftør anlægget forsigtigt med en blød, tør klud.

Spoler og ventilatorer skal rengøres mindst hver 6. måned af autoriseret forhandler.

Udendørs enhed

Fjern snavs, der omgiver enheden.

• Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af filterets overflade.
- Tør filtrene grundigt i skygge, væk fra åben ild eller direkte sollys.
- Udskift fi ltret, hvis det er beskadiget.

Fjern luftfilter

Sæt det ind i enheden

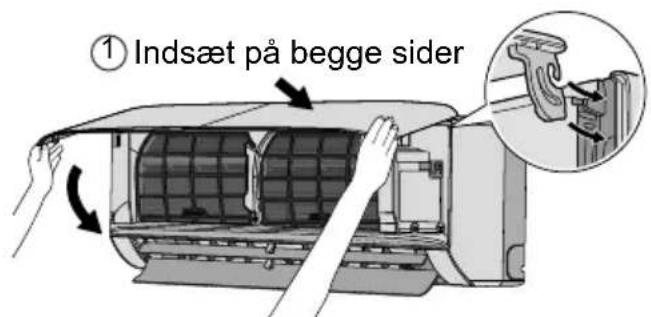

Frontpanel

Vask det forsigtigt og aftør det.

① Løft ② Træk ud

① Indsæt på begge sider

② Luk ned
③ Tryk på begge ender af frontpanelet

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom Årsag
STR∅M-indikatoren blinker, før enheden tændes.	Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet. Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.
Strømindikatoren blinker i varmetilstand, når der ingen varmluftforsyning er (og fl appen er lukket).	Enheden er i afrimningstilstand (og AIR SWING er indstillet til AUTO).
STR∅M-indikatoren blinker, og stopper når den er i K∅LE/AFFUGT-tilstand.	Systemet er låst til kun at fungere i VARME (LUFTVARMNING)-tilstand.
TIMER-indikatoren er altid tændt. • Indstillingen	på timeren gentages dagligt, når den først er foretaget.
Driften forsinkes i nogle få minutter efter genstart.	Forsinkelsen er en beskyttelse af anlæggets kompressor.
Køle-/varmekapacitet reduceret under den laveste blæserhastighedsindstilling.	Den lave blæserhastighed kører med lav støjprioritet, så køle-/varmekapaciteten kan reduceres (afhængigt af tilstanden). Forøg blæserhastigheden for at øge kapaciteten.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	For at undgå utilsigtet kølevirkning.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	Dette hjælper med at fjerne den omgivende lugt.
Luftstrømmen fortsætter efter afsluttet drift.	Udledning af restvarme fra indendørsenheden (maksimalt 30 sekunder).
Når afisning foretages, er flappen lukket.	AIR SWING er indstillet på AUTO.
Der er en mærkelig lugt i rummet. • Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Det lyder som om noget revner, når enheden bruges.	Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.
Lyden af strømmende vand kan høres under drift.	Kølemiddelstrømning i anlægget.
Der kommer tåge ud af indendørsenheden. • Kondenseringsvirkning på grund af køleprocessen.
Udendørsenheden udsender vand/damp. • Der forekommer kondensering eller fordampning på rørene.
Misfarvning af plastikdele. • Misfarvning, er afhængig af bestanddelene i plastikken, den fremskyndes når delene udsættes for varme, sollys, UV-lys eller miljøfaktorer.
LED-lampen for trådløst LAN forbliver tændt, indtil enheden slukkes.	Enhedens LAN-forbindelse til routeren er aktiveret.

Symptom Kontrol
Drift i VARME/AFK∅LING-tilstand fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften.	Kontroller, om anlægget er blevet installeret på et hældende underlag.Luk frontpanelet korrekt.
Fjernbetjeningen virker ikke.(Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke.	Kontroller, om effektafbryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt din autoriserede forhandler.

Når...

■ Fjernbetjeningen mangler eller der opstod en fejl

AUTO OFF/ON

1. Løft frontpanelet.
2. Tryk på knappen én gang for AUTO-tilstand.
3. Tryk og hold knappen inde indtil du hører 1 biplyd, dernæst slip for at bruge tvunget COOL-tilstand.
4. Gentag trin 3. Tryk og hold knappen inde indtil du hører 2 biplyde, dernæst slip for at bruge tvunget HEAT-tilstand.
5. Tryk på knappen igen for at slå fra.

■ Indikatorerne er for lyse

• For at dæmpe eller gendanne lysstyrken for enhedens indikator, skal du trykke og holde inde i 5 sekunder.

■ Gennemførelse af en sæsonbestemt inspektion efter længere tids manglende brug

• Kontrollér batterierne i fjernbetjeningen.
• Kontrollér, at der ikke er nogen forhindringer omkring luftindtaget og aftræksåbninger.
• Brug Auto OFF/ON-knappen for at vælge COOL/HEAT-tilstand. Efter 15 minutters drift er det normalt at have følgende temperaturforskel mellem luftindtaget og aftræksåbninger:

AFK∅LING: ≥ 8 °C / 14.4 °F VARME: ≥ 14 °C / 25.2 °F

■ Enhederne skal ikke bruges i længere tid

• Ativér HEAT-tilstand i 2\~3 timer for grundig at fjerne resterende fugt i de indvendige dele, så der ikke opstår skimmelsvamp.
• Sluk for strømmen og træk stikket ud.
• Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

SLUK STR∅MFORSYNINGEN OG TAG STIKKET UD, derefter skal du kontakte en autoriseret forhandler, hvis følgende er gældende:

• Unormal støj under drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Afbryder slukker ofte.
• Netledning bliver unaturligt varm.
• Kontakter eller knapper fungerer ikke korrekt.

Sådan hentes fejlkoder

Hvis enheden stopper, og TIMER-indikatoren blinker, skal du bruge fjernbetjeningen til at hente fejlkoden.

① Hold inde i 5 sekunder

③ Tryk i 5 sekunder for at afslutte kontrollen

②Tryk indtil du hører en biplyd og skriv dernæst fejlkoden ned

④ Sluk for enheden og vis fejlkoden til en autoriseret forhandler

- For visse fejl kan du genstarte enheden i begrænset drift, hvis der er 4 biplyde, når driften starter.

Diagnostisk skærm	Abnormalitet/beskyttelseskontrol
H 00 Ingen hukommelse af fejl
H 11	Unormal indendørs/udendørs kommunikation
H 12 Indedelens kapacitet uafstemt
H 14	Luftindtagets temperatursensor for indedelen unormal
H 15	Kompressortemperatursensor for udedelen unormal
H 16	Strømtransformer (CT) for udedelen unormal
H 17	Sugetemperatursensor for udedelen unormal
H 19	Indedelens blæsermotormekanisme låst
H 21	Svømmeafbryderen for indedelen unormal
H 23	Varmevekslerens temperatursensor 1 for indedelen unormal
H 24	Varmevekslerens temperatursensor 2 for indedelen unormal
H 25 Ionenhed for indedelen unormal
H 26 Minus ION unormal
H 27	Luftemperatursensor for udedelen unormal
H 28	Varmevekslerens temperatursensor 1 for udedelen unormal
H 30	Udløbsrørets temperatursensor for udedelen unormal
H 31 Swimmingpoolsensoren unormal
H 32	Varmevekslerens temperatursensor 2 for udedelen unormal
H 33	Unormal indendørs/udendørs fejtilslutning
H 34	Kølepladens temperatursensor for udedelen unormal
H 35	Modsatrettet vandstrøm for inde/ udedelen unormal
H 36	Gasledningens temperatursensor for udedelen unormal
H 37	Væskerørets temperatursensor for udedelen unormal
H 38	Indendørs/udendørs manglende overensstemmelse (mærkekode)
H 39	Unormal driftsenhed eller standbyenheder for indedelen
H 41 Unormal lednings- eller rørtilslutning

Diagnostisk skærm	Abnormalitet/beskyttelseskontrol
H 50 Ventilationsmotor last
H 51 Ventilationsmotor last
H 52	Venstre-højre afbryder for grænsefastsættelse unormal
H 58 Gassensor for indedelen unormal
H 59 ∅ko-sensor unormal
H 64	Højtrykssensoren for udedelen unormal
H 67 nanoe unormal
H 70 Lyssensor unormal
H 71	DC køleblæser inde i kontrolpanel unormal
H 72 Tanktemperatursensor unormal
H 85	Unormal kommunikation mellem indendørs & trådløst LAN-modul
H 97	Udedelens blæsermotormekanisme låst
H 98 Højtryksbeskyttelse for indedelen
H 99	Driftsenhedens frostbeskyttelse for indedelen
F 11 4-vejs ventilkobling unormal
F 16 Total strømbeskyttelse
F 17	Standbyenheder indedørs frysning unormal
F 18 Blokeret tørt kredsløb unormal
F 87	Overophedningsbeskyttelse af kontrolboks
F 90	Beskyttelseskredsløb for strømfaktorkorrigering (PFC - Power factor correction)
F 91 Køleteknisk cyklus unormal
F 93	Unormal omdrejning for udendørskompressor
F 94	Overskridelsesbeskyttelse for kompressorudledningstryk
F 95	Højtryksbeskyttelse for udendørs afkøling
F 96	Overophedningsbeskyttelse for strømtransistormodul
F 97	Overophedningsbeskyttelse for kompressor
F 98 Total strømbeskyttelse
F 99	Registrering af maksimal udendørs jævnstrøm (DC)

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Dit produkt er afmærket med dette symbol. Dette symbol betyder, at elektriske og elektroniske produkter ikke må blandes med usorteret husholdningsaffald.

Undlad at skille systemet ad selv: produktet må kun skilles ad af en kvalificeret installatør i henhold til den relevante lokale og nationale lovgivning.

Produkt og affald skal behandles på en behandlingsfacilitet, der er specialiseret i genanvendelse, genbrug og generhvervelse.

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

WARNING	Dette symbol viser, at dette udstyr bruger et brændbart kølemiddel. Hvis kølemidlet er lækket, sammen med en ekstern antændelseskilde, er der mulighed for antændelse.		Dette symbol viser, at betjeningsvejledningen bør læses omhyggeligt.
	Dette symbol viser, at servicepersonale skal håndtere dette udstyr med henvisning til installationsvejledningen.		Dette symbol viser, at der er oplysninger i betjeningsvejledningen og/eller installationsvejledningen.

Funktion til opgradering af fi rmware

Dette produkt er i stand til at forbinde til Panasonics firmware-opdateringsserver gennem internettet, så enhedens firmware automatisk kan opdateres til den seneste version.

For at opdatere firmwaren, skal enheden udføre et tjek hver dag efter opstart, uanset om fi rmwaren er opdateret til den nyeste version eller ej. Og hvis en opdatering er påkrævet, udføres både opdateringen og genopstarten automatisk. Almindelig drift er ikke mulig, mens enheden genstartes (hvilket tager mellem 1-5 minutter).

Information om softwarelicensen

Dette produkt indarbejder følgende software:

(1) Softwaren udvikles uafhængigt af eller for Panasonic Corporation,
(2) Softwaren ejes af tredjepart og er licenseret til Panasonic Corporation,
(3) Open Source-softwaren under BSD-licensen og/eller tilsvarende licenser.

Softwaren kategoriseret som (3) distribueres med håb om, at den er anvendelig, men UDEN NOGEN GARANTI, uden den implicerede garanti i omfattet af K∅BELOVEN eller om den er PASSENDE TIL SÆRLIGE FORMÅL.

De følgende licensbetingelser er gældende for Open Source-komponenter.

1. Supplikantlicens

Copyright (C) 2003-2016, Jouni Malinen [e-mail] og bidragsydere.

Alle rettigheder forbeholdes.

Denne software må distribueres, anvendes og modificeres under betingelserne i BSD-licensen:

1. Videresalg af kildekoden skal indeholde copyright-informationerne ovenfor, denne liste med betingelser og følgende ansvarsfraskrivelse.
2. Videresalg i binær form skal gengive copyright-informationerne ovenfor, denne liste med betingelser og følgende ansvarsfraskrivelse i dokumentationen og/eller andre materialer, der leveres ved distributionen.
3. Hverken navn(e) på ovenfornævnte copyright-indehaver(e) eller bidragsydernes navne kan bruges til at godkende eller promovere produkter, der afledes af denne software uden skriftlig forhåndsgivet tilladelse.

DENNE SOFTWARE LEVERES AF COPYRIGHT-INDEHAVERE OG -BIDRAGSYDERE SOM DEN ER, OG FRASKRIVER SIG ALLE UDTRYKTE ELLER UNDERFORSTÄEDE GARANTIER, INKLUSIV, MEN IKKE BEGRÄENSET TIL, DE UNDERFORSTÄEDE KÖBELOVSGARANTIER TIL SPECIFIKKE FORMÅL. COPYRIGHT-INDEHAVER ELLER -BIDRAGSYDERE VIL UNDER INGEN OMSTÄNDIGHEDER VÄRE ANSVARLIGE FOR NOGEN DIREKTE, INDIREKTE, TILFÆLDIGE, SÄERLIGE, EKSEMLARISKE ELLER F∅LGENDE SKADER (INKLUSIV, MEN IKKE BEGRÄENSET TIL, ANSKAFFELSE AF SUBSTITUTPRODUKTER ELLER -TJENESTER; TAB AF ANVENDELSE, DATA ELLER PROFIT; ELLER AFBRYDELSE AF FORRETNING), DER KAN VÄRE FORÅRSAGET OG I TEORETISK ANSVAR, UANSET OM DET OPTRÄDER I KONTRAKT, OBJEKTIVT ANSVAR ELLER ERSTATNING (INKLUSIV NEGLEKT ELLER LIGNENDE), DER OPSTÅR VED ANVENDELSE AF DENNE SOFTWARE, SELV HVIS DER ER RÅDGIVET OM MULIGHEDEN FOR SKADE.

Overensstemmelseserklæring (DOC)

"Panasonic Corporation" erklærer hermed, at produktet følger de væsentlige krav og andre gældende bestemmelser i Direktiv 2014/53/EU

EU Overensstemmelseserklæringens (DOC) fuldtekst er tilgængelig på den følgende internetadresse: http://www.ptc.panasonic.eu/

Autoriseret repræsentant: Panasonic Testning Centre, Panasonic Marketing Europe GmbH, Winsbergring 15, 22525 Hamburg, Germany

Norge: Der er begrænsninger på anvendelse inden for 20 km fra Ny-Alesunds centrum i Svalbard.

Dette køleklimaanlæg indeholder et biocidholdigt produkt.

Ioniseret luft frembragt af en enhed i airconditionanlægget deaktiverer bakterier og vira i luften og på overflader, samt hæmmer dannelse af skimmelsvamp på overflader.

Aktivstoffer: Frie radikaler dannet in situ fra omgivende luft eller vand
