Produkttype	Split-system aircondition (indendørs + udendørs)
Indendørs model	CS-HE12JKE
Udendørs model	CU-HE12JKE
Kølekapacitet	3.5 kW (12,000 BTU/h)
Varmekapacitet	4.0 kW (13,650 BTU/h)
Strømforsyning	230V ~ 50Hz
Driftstilstande	Køling, Varme, Blæser, Auto
Blæserhastigheder	5 muligheder (inkl. Auto)
Luftstrømsretning	Justerbar op/ned og venstre/højre med 5 muligheder
Specielle tilstande	Kraftig, Stille, +8/10°C varmevedligeholdelse
Timer	24-timers TÆND/SLUK timer med daglig gentagelse
Fjernbetjening	Med LCD-display, urindstilling og batteridrift (AAA eller R03)
Filtertype	Super alleru-buster filter (udskiftes hvert 10. år) og vaskbare luftfiltre
Rengøringsintervaller	Luftfiltre hver 2. uge, super alleru-buster filter støvsuges efter behov
Sikkerhedsfunktioner	Jordfejlsafbryder (ELCB/RCD) anbefales, automatisk genstart efter strømafbrydelse
Certificering	Overholder EU-direktiver (2004/108/EF)
Garanti	Kontakt autoriseret forhandler for garantidetaljer

Ofte stillede spørgsmål - CU-HE12JKE PANASONIC

Hvordan rengør jeg luftfiltrene?

Sluk først for strømforsyningen. Fjern frontpanelet og træk filtrene ud. Vask forsigtigt med vand (ikke varmere end 40°C) og mild sæbe, tør derefter grundigt i skyggen. Brug ikke benzen, fortynder eller skurepulver. Genmonter efter tørring. Rengør filtrene hver anden uge for optimal ydeevne.

Hvad er Super Alleru-Buster filteret, og hvordan vedligeholder jeg det?

Det er et avanceret allergenfilter, der fanger fine partikler. Vask det ikke; støvsug det i stedet efter behov. Det skal udskiftes hvert 10. år eller hvis det er beskadiget. Reservedelsnummeret er CZ-SA16P.

Hvordan indstiller jeg timeren til at tænde eller slukke enheden?

Tryk på TIMER ON eller TIMER OFF knappen, indstil den ønskede tid med temperaturknapperne, og tryk på SET for at bekræfte. For at annullere, tryk på den tilsvarende knap og derefter CANCEL. Timeren gentages dagligt baseret på fjernbetjeningens ur.

Hvad betyder fejlkoden H99?

Fejlkode H99 indikerer en snavset enhed eller filter. Kontroller og rengør filtrene. Hvis problemet fortsætter efter rengøring, kontakt en autoriseret forhandler. Du kan hente fejlkoder ved at trykke og holde CLOCK knappen nede i 5 sekunder, derefter trykke på SET og notere koden.

Kan jeg bruge genopladelige batterier i fjernbetjeningen?

Nej, brug ikke genopladelige (Ni-Cd) batterier. Brug kun nye AAA eller R03 alkaline batterier. Fjern batterierne, hvis enheden ikke skal bruges i længere tid.

Hvorfor blæser indendørsenheden tåge eller vand?

Tåge er normal kondens på grund af køleprocessen. Lyden af strømmende vand er kølemiddelstrøm. Udendørsenheden kan afgive vand/damp fra kondens eller fordampning på rør. Hvis der lækker vand fra indendørsenheden, sluk for strømmen og kontakt forhandler.

Hvordan bruger jeg +8/10°C varmefunktionen?

Tryk på +8/10°C HEAT knappen for at opretholde rumtemperaturen på 8°C eller 10°C (indstilles ved at trykke igen for at skifte). Blæseren skifter automatisk til høj hastighed. Denne tilstand tilsidesætter normal drift og kan annulleres ved at trykke på MODE.

Hvad skal jeg gøre, hvis fjernbetjeningen holder op med at virke?

Kontroller batterierne: indsæt korrekt eller udskift svage. Sørg for, at modtageren på indendørsenheden ikke er blokeret. Visse lysstofrør kan forstyrre. Brug Auto OFF/ON knappen på indendørsenheden som midlertidig betjening.

Hvorfor stopper indendørsblæseren lejlighedsvis under opvarmning?

Dette er normalt for at undgå utilsigtet køleeffekt. Blæseren kan også stoppe under afrimning (indikatoren blinker). Enheden genoptager normal drift efter afrimning.

Kræves professionel installation af dette klimaanlæg?

Ja, installér, fjern eller geninstallér ikke enheden selv. Forkert installation kan forårsage lækage, elektrisk stød eller brand. Dette udstyr skal være jordet, og det anbefales kraftigt at installere det med en jordfejlsafbryder (ELCB) eller en fejlstrømsafbryder (RCD).

BRUGSANVISNING CU-HE12JKE PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

NORSK 14 \~ 19

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene angir handlinger som er PÅKREVD.

• Rør ikke den skarpe aluminiumsfi nnen. Skarpe deler kan forårsake skade.

- Etter lange bruksperioder må du kontrollere at monteringsstativet ikke er skadet.

INFORMASJON OM GJELDENDE FORSKRIFTER

- Å slå enheten PÅ eller AV på et bestemt tidspunkt.

Trykkes ned til du hører et pip. Deretter skriver du ned feilkoden.

Merknad:

- For enkelte feil kan du restarte enheten med begrenset drift med 4 pipelyder under drift starter.

TURVATOIMET TURVATOIMET

MÄÄRITELMÄ

Anvisninger, der skal følges, klassificeres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

Advarsel

- Undlad brug af genopladelige (Ni-Cd) batterier.

- Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.

- Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.

- Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at fjernbetjeningen fungerer, som den skal.

Indendørs enhed

- Du må ikke selv installere, demontere eller genopsætte anlægget. Forkert installation kan forårsage lækage, elektrisk stød eller brand. Kontakt din aut. Panasonic-forhandler eller en aut. elinstallatør vedr. installation.

- Stik ikke fi ngrene eller andre genstande ind i enheden, da roterende dele kan forårsage skader.

- Lad være med selv at forsøge at reparere anlægget.

Indendørs enhed

• Installer ikke anlægget i omgivelser, der rummer fare for eksplosioner.

- Undlad at rengøre anlægget med vand, rensebenzin, fortynder eller skurepulver.

- Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer.

- Undlad at bruge nogen form for brændbart udstyr foran luftudtaget.

- Sørg for ikke at udsætte dig for kold luft i længere perioder.

- Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

- Sørg for regelmæssig ventilation af rummet.

Strømforsyning

- Brug ikke en stikkontakt, der også anvendes til andet udstyr.

- Lad være med at foretage nogen form for ændringer på netledningen.

• Undlad brug af forlængerledninger.

- Sørg for ikke at betjene anlægget med fugtige hænder.

- Brug den anviste netledning.

- Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.

- Dette udstyr skal være jordet, og det anbefales på det kraftigste, at det installeres med en fejlstrømsafbryder i form at et HFI-relæ (ELCB) eller FI-relæ (RCD). Ellers kan det forårsage elektrisk stød eller brand i forbindelse med fejlfunktion.

- I en nødsituation eller under unormale forhold (brændt lugt osv.), skal strømforsyningen afbrydes og den autoriserede forhandler kontaktes.

Udendørsenhed

- Stik ikke fi ngrene eller andre genstande ind i enheden, da roterende dele kan forårsage skader.

Luftindtag

Luftudtag

Strømforsyning

- Afbryd strømmen, inden der foretages rengøring eller service. - Sluk for strømmen, hvis anlægget ikke skal bruges i længere tid. - Dette airconditionanlæg er udstyret med en anordning til overspændingsbeskyttelse. For at beskytte airconditionanlægget yderligere mod lynnedslag anbefales det at tage stikket ud af stikkontakten I forbindelse med kraftigt tordenvejr. Rør ikke ved airconditionanlægget, når der er tordenvejr eller lyn, da det kan forårsage elektrisk stød.

Luftindtag

Luftindtag

Luftudtag

Udendørsenhed

- Undgå at sidde eller træde på enheden, da du kan falde ned.

- Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.

- Kontroller efter længere driftsperioder, at anlæggets stativ ikke er beskadiget.

FORSKRIFTSMÄSSIGE OPLYSNINGER

Tak for dit valg af Panasonic Air Conditioner

Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.

DRIFTSBETINGELSER
Brug dette airconditionanlæg inden for følgende temperaturområder

Temperatur (°C)		Indendørs Udendørs
		*DBT *WBT *DBT *WBT
K∅LING	Maksimum 32	23 43 26
	Minimum 16	11 16 11
OPVARMNING	Maksimum 30	-24 18
	Minimum 16	-15	-
+8/10°CHEAT	Maksimum 10	-	-	-
	Minimum	8	--15	-

* DBT: Tørpæretemperatur

* WBT: Vådpæretemperatur

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER	26
FORSKRIFTSMÄESSIGE OPLYSNINGER	27
PRODUKTOVERSIGT OG BETJENING	28~29
PASNING & RENG∅RING	30
FEJLFINDING	31
KVIKVEJLEDNING BAGOMSLAG

BEMÆRK:

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

• Du må ikke tænde enheden (ON), når der vokses gulv. Når et gulv er blevet vokset, skal der luftes grundigt ud, før enheden tændes.
• Du må ikke installere enheden i omgivelser, hvor der er fedtet og røget.

Topgitter Frontpanel Aftageligt panel Super allerubuster-fi Iter Luftfi Iter Lnftstrømningsspjæld • Må ikke indstilles manuelt. Maksimal rækkevidde : 8m Modtager Knappen auto OFF/ON (auto-tænd/sluk) • Bruges, når fjernbetjeningen er forlagt eller ikke fungerer. Handling Funktion Tryk en gang. Autofunktion Tryk, og hold nedtrykket, til du hører et bip, og slip så. Køling Tryk, og hold nedtrykket, til du hører et bip, og slip så. Tryk, og hold nedtrykket, til du hører to bip, og slip så. Tryk på knappen for at slukke. INDIKATOR POWER (GR∅N) TIMER (ORANGE) +8/10°C HEAT (GR∅N) POWERFUL (GR∅N) QUIET (ORANGE) OFF/ON① SÅDAN TÄENDES OG SLUKKES ANLÆGGET Læg mærke til, om fjernbetjeningen viser OFF i displayet for at undgå forkert start / stop af anlægget. TEMP SÅDAN INDSTILLES TEMPERATUREN Områdevalg: 16°C ~ 30°C (Gælder ikke ved tilstanden FAN). Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse. OPVARMNINGSTILSTAND: 20°C ~ 24°C. AFK∅LINGSTILSTAND: 26°C ~ 28°C. MODE SÅDAN VÄELGES DRIFTSTILSTAND OPVARMNINGSTILSTAND - Nyd den varme luft • Det tager anlægget et stykke tid at varme op. Driftsindikatoren blinker i denne tilstand. AFK∅LINGSTILSTAND - Nyd den kølige luft Tilstanden FAN - Luftcirkulation i rummet AUTO-TILSTAND - Praktisk for dig • Under driftstilstand blinker driftsindikatoren. • Enheden vælger driftstilstand for hver 30 minut svarende til temperaturtilstanden, udendørs og indendørs temperatur. AFTAGELIGT PANEL • Åbner for luftindtag, når driften starter, og lukker, når driften stopper. Hold det ikke i løbet af dette tidsrum, da det kan forårsage funktionsfejl.

FAN SPEED

SÅDAN VÆLGES BLÆSERHASTIGHED (5 VALGMULIGHEDER)

- I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

SÅDAN JUSTERES LUFTSTR∅MSRETNINGEN (5 VALGMULIGHEDER)

• Sørg for at holde rummet ventileret.
- Hvis der er valgt AUTO, svinger luftspjældene automatisk til højre/venstre og op/ned.
- I opvarmningstilstand blæses luften vandret ud et stykke tid, hvorefter den blæses nedad, og luftspjældene begynder at svinge til venstre/højre, når temperaturen er steget.

+8/10°C

HEAT

INDSTILLING AF MIN.

DRIFTTEMPERATUR

+8/10°C HEAT

• Hold indendørstemperaturen på 8/10°C. Blæseren skifter automatisk til høj blæserhastighed.
• Denne handling overskriver driftstilstanden og kan annulleres ved at trykke på MODE

- Afrimningsdrift på udendørsenheden kan forårsage pludselig kold luft fra indendørsenheden. Undgå kold luft med opvarmningsfunktionen.

10°C

TEMP

QUIET

SÅDAN FÅR DU

ST∅JSVAGE

OMGIVELSER

QUEI

- Denne drift reducerer luftstøj.

POWERFUL

SÅDAN OPNÅS

TEMPERATUREN

HURTIGT

POWERFUL

QUIET

POWERFUL

- og drift er mulig i alle tilstande og bør annulleres ved at trykke på den aktuelle knap igen.

QUIET

POWERFUL

• , og tilstandene kunne ikke annulleres ved at trykke på de respektive knapper igen.

+8/10°C HEAT

funktionen kan aktiveres uafhængigt.

SÅDAN INDSTILLES TIMEREN

- Sådan slås anlægget TIL og FRA på et forudbestemt tidspunkt.

Slå timer TIL eller FRA.

Indstil et tidspunkt.

Bekræft.

• Annullering af TIL- eller FRA-timer foretages ved at trykke på ON eller reg så trykke på . CANCEL
• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.
• Timerdrift er baseret på det via fjernbetjeningen indstillede ur og gentages dagligt, når den er indstillet. Yderligere oplysninger om indstilling af uret fi ndes på bagsiden under Klargøring af fjernbetjening.
• Hvis timeren annulleres manuelt eller i tilfælde af strømsvigt, kan du genskabe den tidligere indstilling (når strømmen vender tilbage) ved at trykke på SET.

EKSTRA INDSTILLINGER

Holdes nede i 5 sekunder for at dæmpe eller gendanne anlæggets indikatorlysstyrke.

Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F.

Holdes nede i ca. 5 sekunder for at vise uret i 12-timersvisning (am/pm) eller 24-timersvisning.

Gendanner fjernbetjeningens standardindstilling.

Bruges ikke i normal drift.

Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget i køletilstand.

FORSIGTIG

• Afbryd strømmen, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.

RENG∅RINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40°C.

TIP!

- Til sikring af enhedens optimale ydelse skal der udføres vedligeholdelse med jævne mellemrum. En snavset enhed kan resultere i fejl, og du kan få fejlkoden "H99". Kontakt en autoriseret forhandler.

TOPGITTER

• Afmonteres ved at skubbe op og trække. Vask det forsigtigt og aftør det.
  • Tør ikke under direkte sollys.

FRONTPANEL OG AFTAGELIGT PANEL

AFTAGELIGT PANEL FRONTPANEL

• Fjern ikke det aftagelige panel fra frontpanelet.
• Afmonteres ved at løfte og trække. Vask det forsigtigt og aftør det.
  • Tør ikke under direkte sollys.

ALUMINIUMSBLAD

INDEND∅RS ENHED

Aftør anlægget forsigtigt med en blød, tør klud.

LUFTFILTER

• Luftfi ltret skal rengøres hveranden uge.
• Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af filterets overflade.
• Tør fi Itrene grundigt i skygge, væk fra åben ild eller direkte sollys.
• Udskift fi ltret, hvis det er beskadiget.

SUPER ALLERU-BUSTER-FILTER

• Filtrene skal støvsuges efter behov.
• Udskift fi literet hver 10. år, eller køb et nyt fi liter, hvis det gamle går i stykker. Reservedelsnr.: CZ-SA16P

VED SÆSONEFTERSYN EFTER LÆNGERE DRIFTSPAUSE

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Brug knappen Auto OFF/ON til at vælge kølings-/opvarmningstilstanden, efter 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene:
  Køling: ≥ 8°C Opvarmning: ≥ 14°C

F∅R EN LÆNGERE DRIFTSPAUSE

• Aktiver varmetilstand i 2-3 timer for at undgå fugt i indedel, så der ikke dannes mug.
• Afbryd strømmen.
• Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD FOR STR∅MMEN, og kontakt derefter en autoriseret forhandler under følgende forhold:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Sikring springer fl ere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom

Årsag

Der kommer tåge ud af indendørsenheden. • Kondenseringsvirkning på grund af køleprocessen.Lyden af strømmende vand kan høres under drift.Der er en mærkelig lugt i rummet. • Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.Driften forsinkes i nogle få minutter efter genstart.Udendørsenheden udsender vand/damp. • Der forekommer kondensering eller fordampning på rørene.Timerindikatoren er altid tændt. • Indstillingen på timeren gentages dagligt, når den først er foretaget.Driftsindikator blinker under driften, og indendørsventilatoren er standset.Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.Strømindikatoren blinker, inden apparet bliver tændt.Det lyder som om noget revner, når enheden bruges.

Kølemiddelstrømning i anlægget.Kølemiddelstrømning i anlægget.Dette medvirker til at fjerne de omgivende lugte.Forsinkelsen er en beskyttelse af anlæggets kompressor.For at undgå utilsigtet kølevirkning.Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.

Symptom	Kontrol
Opvarmnings-/køletilstanden fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften. • Kontroller, om anlægget er blevet installeret på et hældende underlag.
Fjernbetjeningen virker ikke. (Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt en autoriseret forhandler.

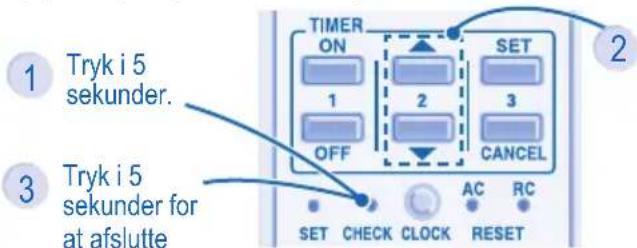

Anlægget stopper, og timerindikatoren blinker.

Brug fjernbetjeningen til at hente fejlkoden.

1 Tryk i 5 sekunder. 2 3 Tryk i 5 sekunder for at afslutte SET CHECK CLOCK RESET SET ON 1 2 3 OFF CANCEL AC RC

Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned.

Bemærk:

- For visse fejl kan det være nødvendigt at genstarte apparatet med begrænset funktion i 4 trin under opstart.

4 Sluk for enheden, og giv besked om fejlkoden til den autoriserede forhandler.

QUICK GUIDE/SNABBGUIDE/HURTIGGUIDE/IDE/ PIKAOPAS/KVIKVEJLEDNINGG

Remote Control Preparation • Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Kaukoohjaimen Valmistelusta • Klargøring Af Fjernbetjening

Vælg den ønskede tilstand.

Vælg den ønskede temperatur.
