BRUGSANVISNING CU-HE12GKE PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

NORSK 14 \~ 19

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassifi ceret nedenstående:

Advarsel

Anvisninger, der skal følges, klassificeres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

• Undlad brug af genopladelige (Ni-Cd) batterier.
• Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.
• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.
• Isæt nye batterier af den samme type, og sørg for, at de vender rigtigt for at sikre, at fjernbetjeningen fungerer, som den skal.

Indendørs enhed

• Du må ikke selv installere, demontere eller genopsætte anlægget. Forkert installation kan forårsage lækage, elektrisk stød eller brand. Kontakt din aut. Panasonic-forhandler eller en aut. elinstallatør vedr. installation.
• Stik ikke fi ngre ellergenstande ind i hverken indendørs- eller udendørsenheden.
• Lad være med selv at forsøge at reparere anlægget.

Luftindtag

Forsigtig

Indendørs enhed

• Installer ikke anlægget i omgivelser, der rummer fare for eksplosioner.
• Undlad at rengøre anlægget med vand, rensebenzin, fortynder eller skurepulver.
• Anlægget må ikke bruges til formål som f.eks. afkøling af madvarer.
• Undlad at bruge nogen form for brændbart udstyr foran luftudtaget.
• Sørg for ikke at udsætte dig for kold luft i længere perioder.
• Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.
• Sørg for regelmæssig ventilation af rummet.

Strømforsyning

• Brug ikke en stikkontakt, der også anvendes til andet udstyr.
• Lad være med at foretage nogen form for ændringer på netledningen.
  • Undlad brug af forlængerledninger.
• Sørg for ikke at betjene anlægget med fugtige hænder.
• Undlad at betjene eller standse anlægget ved at sætte stikproppen i eller tage den ud af stikkontakten.

• Sæt netstikket i på den rigtige måde.
- Brug den anviste netledning.
- Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
- Støv på det elektriske stik skal aftørres regelmæssigt med en tør klud.

- Dette udstyr skal være jordet, og det anbefales på det kraftigste, at det installeres med en fejlstrømsafbryder i form at et HFI-relæ (ELCB) eller FI-relæ (RCD). Ellers kan det forårsage elektrisk stød eller brand i forbindelse med fejlfunktion.

- I nødstilfælde eller unomale forhold (lugter brændt osv.), skal strømforsyningen slukkes og frakobles, og din nærmeste forhandler skal kontaktes.

Luftudtag

Strømforsyning

• Lad være med at afbryde anlægget ved at trække i netledningen.
• Afbryd strømmen, og tag stikket ud af stikkontakten, inden der foretages rengøring eller service.
• Sluk for strømmen, og tag stikket ud af stikkontakten, hvis anlægget ikke skal bruges i længere tid.
• Dette airconditionanlæg er udstyret med en anordning til overspændingsbeskyttelse. For at beskytte airconditionanlægget yderligere mod lynnedslag anbefales det at tage stikket ud af stikkontakten I forbindelse med kraftigt tordenvejr. Rør ikke ved airconditionanlægget, når der er tordenvejr eller lyn, da det kan forårsage elektrisk stød.

Luftindtag

Luftindtag

Luftudtag

Udendørsenhed

- Undlad at anbringe personer eller genstande på indendørs- eller udendørsenheden.

• Rør ikke ved de skarpe aluminiumsblade.

- Kontroller efter længere driftsperioder, at anlæggets stativ ikke er beskadiget.

FORSKRIFTSMÄSSIGE OPLYSNINGER

Dette anlæg må kun betjenes af mindre børn eller svagelige personer, når det foregår under opsyn. Mindre børn skal holdes under opsyn for at sikre, at de ikke leger med anlægget.

DRIFTSBETINGELSER
Brug dette airconditionanlæg inden for følgende temperaturområder

Temperatur (°C)		Indendørs Udendørs
		*DBT *WBT *DBT *WBT
K∅LING	Maksimum 32	23 43 26
	Minimum 16	11 16 11
OPVARMNING	Maksimum 30	-24 18
	Minimum 16	-15 -

*DBT: Tørpæretemperatur
*WBT: Vådpæretemperatur

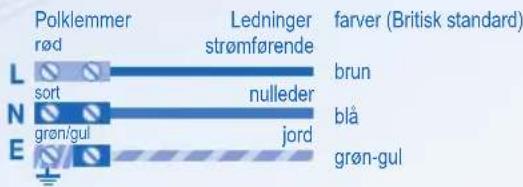

Udskiftning eller montering af netstik må kun foretages af aut. elinstallatører eller fagpersoner med tilsvarende kvalifikationer. Ledningerne i denne netledning er farvet i henhold til følgende kode:

Polklemmer rød Ledninger strømførende farver (Britisk standard) L sort nulleder brun N grøn/gul jord blå E grøn-gul

Farvekoder for ledninger kan variere afhængigt af landets standard for farvekodning af ledninger.

Tak for dit valg af

Pain Conditioner

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER 26

FORSKRIFTSMAESSIGE OPLYSNINGER 27

PRODUKTOVERSIGT OG BETJENING 28\~29

PASNING & RENG∅RING 30

FEJLFINDING 31

KVIKVEJLEDNING BAGOMSLAG

BEMÄRK:

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

MILJ∅MAESSIGE KRAV

Bortskaffelse af batterier

Batterierne skal genbruges eller bortskaffes på forsvarlig vis.

BORTSKAFFELSE AF ANLÆGGET EFTER ENDT LEVETID

"Vejledning for slutbruger" af airconditionanlæg:

Dette airconditionanlæg er forsynet med ovenstående mærkning, der angiver, at elektrisk udstyr ikke må bortskaffes sammen med alm. husholdningsaffald. EU-lande (*) bør have etableret et særligt indsamlingssystem for sådanne produkter. Forsøg ikke selv at adskille anlægget, da dette kan medføre skadevirkninger for dit helbred eller miljøet som følge af forkert affaldshåndtering. Fjernelse af kølemiddel, olie og andre dele skal foretages af en kvalificeret fagmand i overensstemmelse med gældende lokale og nationale forskrifter. Airconditionanlæg skal afleveres til et særligt indsamlingssted med henblik på genanvendelse, genbrug og genindvinding og må ikke bortskaffes i forbindelse med den kommunale renovationsordning. Kontakt din installatør, forhandler eller de lokale myndigheder for at få flere oplysninger. Hvis affaldsprodukter ikke håndteres i overensstemmelse med nationale forskrifter, kan det medføre strafansvar i form af bøde.

^* I henhold til gældende lovgivning i hver medlemsstat

Information om bortskaffelse i lande uden for EU

Disse symboler er kun gældende inden for EU. Hvis du ønsker at bortskaffe dette produkt, skal du kontakte din installatør, forhandler eller de lokale myndigheder for at få oplysninger om den korrekte form for bortskaffelse.

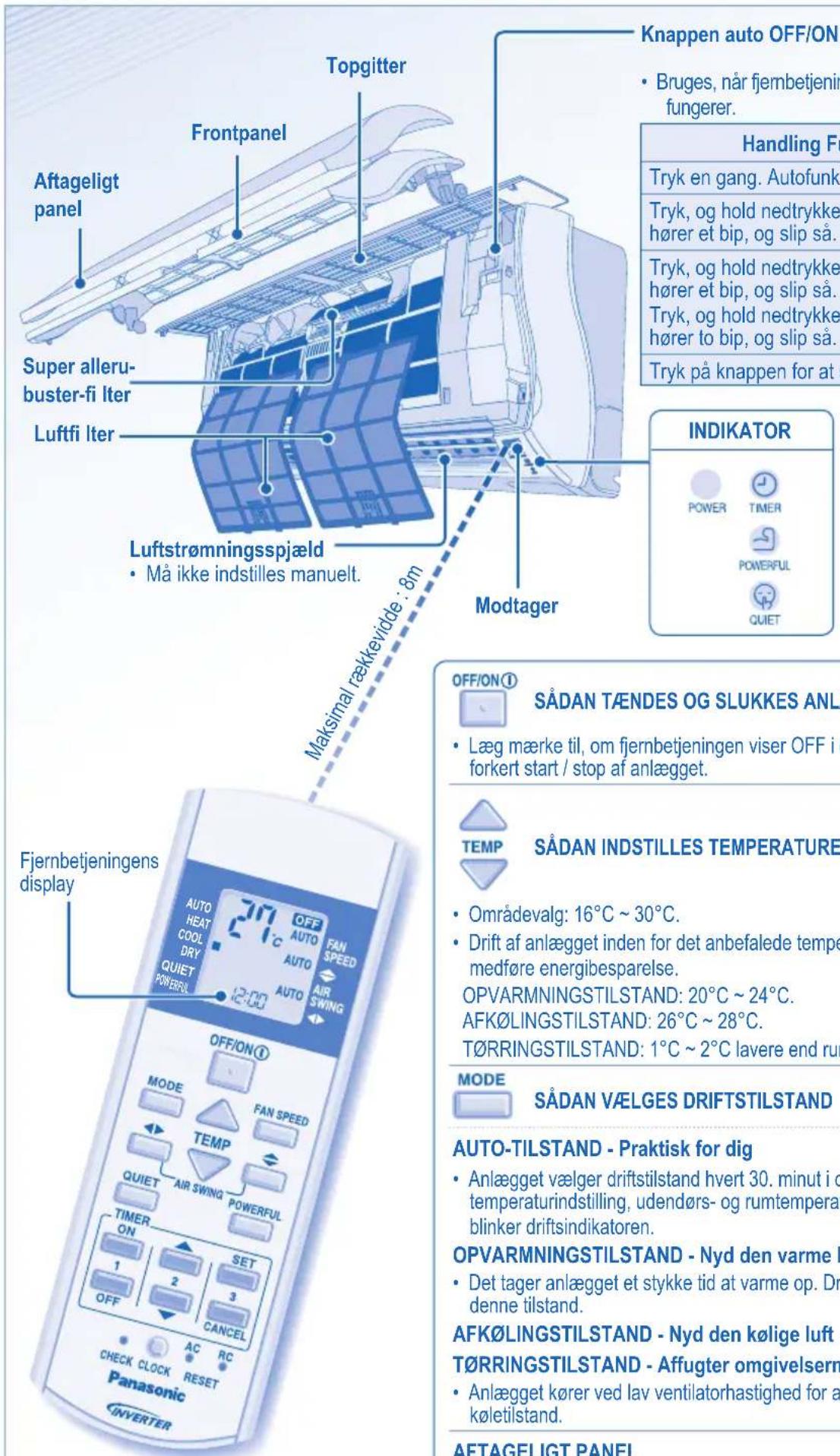

Topgitter Frontpanel Aftageligt panel Super allerubuster-fi iter Luftfi iter Luftstrømningsspjæld • Må ikke indstilles manuelt. Maksimal rækkevidde : 8m Modtager Knappen auto OFF/ON • Bruges, når fjembetjenin fungerer. Handling F# Tryk en gang. Autofunk Tryk, og hold nedtrykke hører et bip, og slip så. Tryk, og hold nedtrykke hører et bip, og slip så. Tryk, og hold nedtrykke hører to bip, og slip så. Tryk på knappen for at s INDIKATOR POWER TIMER POWERFUL QUIET OFF/ON① SÅDAN TÄENDES OG SLUKKES ANL • Læg mærke til, om fjernbetjeningen viser OFF i forkert start / stop af anlægget. SÅDAN INDSTILLES TEMPERATURE • Områdevalg: 16°C ~ 30°C. • Drift af anlægget inden for det anbefalede temper medføre energibesparelse. OPVARMNINGSTILSTAND: 20°C ~ 24°C. AFK∅LINGSTILSTAND: 26°C ~ 28°C. TÖRRINGSTILSTAND: 1°C ~ 2°C lavere end run MODE SÅDAN VÄLGES DRIFTSTILSTAND AUTO-TILSTAND - Praktisk for dig • Anlægget vælger driftstilstand hvert 30. minut i d temperaturindstilling, udendørs- og rumtempera blinker driftsindikatoren. OPVARMNINGSTILSTAND - Nyd den varme I • Det tager anlægget et stykke tid at varme op. Dr denne tilstand. AFK∅LINGSTILSTAND - Nyd den kølige luft T∅RRINGSTILSTAND - Affugter omgivelserm • Anlægget kører ved lav ventilatorhastighed for a køletilstand. AFTAGELIGT PANEL Fjernbetjeningens display AUTO HEAT COOL DRY QUIET POWERFUL OFF/ON① MODE FAN SPEED TEMP QUIET AIR SWING POWERFUL TIMER ON 1 2 3 1 AC RC CHECK CLOCK RESET Panasonic

Knappen auto OFF/ON (auto-tænd/sluk)

- Bruges, när fjembetjeningen er forlagt eller ikke fungerer.

Handling Funktion
Tryk en gang. Autofunktion
Tryk, og hold nedtrykket, til du hører et bip, og slip så.	Køling
Tryk, og hold nedtrykket, til du hører et bip, og slip så.Tryk, og hold nedtrykket, til du hører to bip, og slip så.	Opvarmning
Tryk på knappen for at slukke.

INDIKATOR

SÅDAN TÄENDES OG SLUKKES ANLÆGGET

- Læg mærke til, om fjernbetjeningen viser OFF i displayet for at undgå forkert start / stop af anlægget.

SÅDAN INDSTILLES TEMPERATUREN

• Områdevalg: 16°C \~ 30°C.
• Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse.
  OPVARMNINGSTILSTAND: 20°C \~ 24°C.
  AFK∅LINGSTILSTAND: 26°C \~ 28°C.
  T∅RRINGSTILSTAND: 1°C \~ 2°C lavere end rumtemperatur.

SÅDAN VÆLGES DRIFTSTILSTAND

AUTO-TILSTAND - Praktisk for dig

- Anlægget vælger driftstilstand hvert 30. minut i overensstemmelse med temperaturindstilling, udendørs- og rumtemperatur. Under driftstilstand blinker driftsindikatoren.

OPVARMNINGSTILSTAND - Nyd den varme luft

- Det tager anlægget et stykke tid at varme op. Driftsindikatoren blinker i denne tilstand.

AFK∅LINGSTILSTAND - Nyd den kølige luft

T∅RRINGSTILSTAND - Affugter omgivelserne

- Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

AFTAGELIGT PANEL

- Åbner for luftindtag, när driften starter, og lukker, när driften stopper. Hold det ikke i løbet af dette tidsrum, da det kan forårsage funktionsfejl.

FAN SPEED

SÅDAN VÆLGES BLÆSERHASTIGHED (5 VALGMULIGHEDER)

- I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.


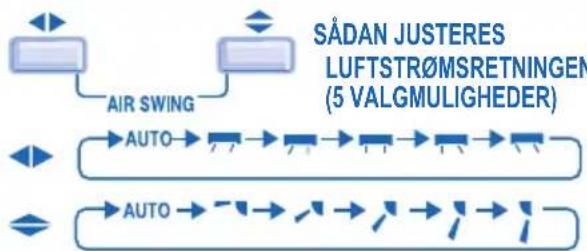

    A["SÅDAN JUSTERES LUFTSTRÖMSRETNINGEN (5 VALGMLIGHEDER)"] --> B["AIR SWING"]
    B --> C["AUTO"]
    C --> D["→"]
    D --> E["→"]
    E --> F["→"]
    F --> G["→"]
    G --> H["→"]
    H --> I["→"]
    I --> J["→"]
    J --> K["→"]
    K --> L["→"]
    L --> M["→"]
    M --> N["→"]
    N --> O["→"]
    O --> P["→"]
    P --> Q["→"]
    Q --> R["→"]
    R --> S["→"]
    S --> T["→"]
    T --> U["→"]
    U --> V["→"]
    V --> W["→"]
    W --> X["→"]
    X --> Y["→"]
    Y --> Z["→"]
    Z --> AA["→"]
    AA --> AB["→"]
    AB --> AC["→"]
    AC --> AD["→"]
    AD --> AE["→"]
    AE --> AF["→"]
    AF --> AG["→"]
    AG --> AH["→"]
    AH --> AI["→"]
    AI --> AJ["→"]
    AJ --> AK["→"]
    AK --> AL["→"]
    AL --> AM["→"]
    AM --> AN["→"]
    AN --> AO["→"]
    AO --> AP["→"]
    AP --> AQ["→"]
    AQ --> AR["→"]
    AR --> AS["→"]
    AS --> AT["→"]
    AT --> AU["→"]
    AU --> AV["→"]
    AV --> AW["→"]
    AW --> AX["→"]
    AX --> AY["→"]
    AY --> AZ["→"]
    AZ --> BA["→"]
    BA --> BB["→"]
    BB --> BC["→"]
    BC --> BD["→"]
    BD --> BE["→"]
    BE --> BF["→"]
    BF --> BG["→"]
    BG --> BH["→"]
    BH --> BI["→"]
    BI --> BJ["→"]
    BJ --> BK["→"]
    BK --> BL["→"]
    BL --> BM["→"]
    BM --> BN["→"]
    BN --> BO["→"]
    BO --> BP["→"]
    BP --> BQ["→"]

• Sørg for at holde rummet ventileret.
• Hvis der er valgt AUTO, svinger luftspjældene automatisk til højre/venstre og op/ned.
• I opvarmningstilstand blæses luften vandret ud et stykke tid, hvorefter den blæses nedad, og luftspjældene begynder at svinge til venstre/højre, når temperaturen er steget.

QUIET

SÅDAN FÅR DU ST∅JSVAGE OMGIVELSER

- Denne drift reducerer luftstøj.

POWERFUL

SÅDAN OPNÅS TEMPERATUREN HURTIGT

QUIET POWERFUL

- og drift er mulig i alle tilstande og bør annulleres ved at trykke på den aktuelle knap igen.

QUIET POWERFUL

- og tilstandene kunne ikke aktiveret på samme tid.

SÅDAN INDSTILLES TIMEREN

- Sådan slås anlægget TIL og FRA på et forudbestemt tidspunkt.

Slå timer TIL eller FRA.

Indstil et tidspunkt.

Bekræft.

• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 30 minutter før) for at opnå den ønskede temperatur til tiden.
• Timerdrift er baseret på det via fjernbetjeningen indstillede ur og gentages dagligt, når den er indstillet. Yderligere oplysninger om indstilling af uret fi ndes på bagsiden under Klargøring af fjernbetjening.
• Hvis timeren annulleres manuelt eller i tilfælde af strømsvigt, kan du genskabe den tidligere indstilling (når strømmen vender tilbage) ved at trykke på SET.

EKSTRA INDSTILLINGER

Holdes nede i 5 sekunder for at dæmpe eller gendanne anlæggets indikatorlysstyrke.

Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F.

Holdes nede i ca. 5 sekunder for at vise uret i 12-timersvisning (am/pm) eller 24-timersvisning.

RC Gendanner fjernbetjeningens standardindstilling. RESET

AC Bruges ikke i normal drift. RESET

Indstil temperaturen 1°C højere i køletilstand og 2°C lavere i opvarmningstilstand i forhold til den ønskede temperatur for at opnå en strømbesparelse på 10%.

Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget i køletilstand.

• Afbryd strømmen og træk stikket ud, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.

RENG∅RINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe ( pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40°C.

VINK

• Rengør fi ltret regelmæssigt for at få de bedste resultater og nedsætte strømforbruget.
• Henvend dig til nærmeste forhandler for at få foretaget sæsoneftersyn.

TOPGITTER

• Afmonteres ved at skubbe op og trække. Vask det forsigtigt og aftør det.
  • Tør ikke under direkte sollys.

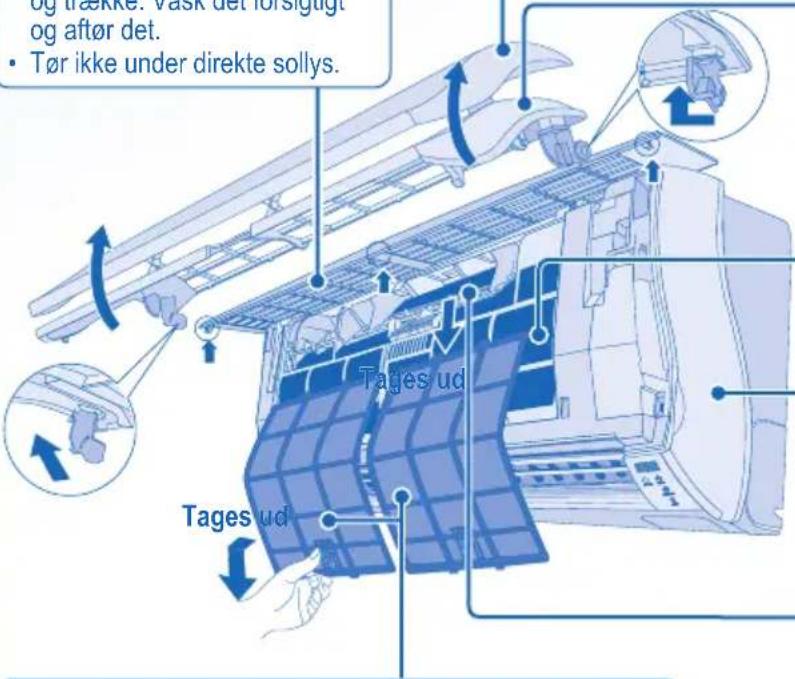

FRONTPANEL OG AFTAGELIGT PANEL

AFTAGELIGT PANEL FRONTPANEL

• Fjern ikke det aftagelige panel fra frontpanelet.
• Afmonteres ved at løfte og trække. Vask det forsigtigt og aftør det.
  • Tør ikke under direkte sollys.

ALUMINIUMSBLAD

INDENDORS ENHED

Aftør anlægget forsigtigt med en blød, tør klud.

og trække. Vask det forsligt og aftør det. • Tør ikke under direkte sollys. Tages ud Tages ud

LUFTFILTER

• Luftfi ltret skal rengøres hveranden uge.
• Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af filterets overflade.
• Tør fi ltrene grundigt i skygge, væk fra åben ild eller direkte sollys.
• Udskift fi ltret, hvis det er beskadiget.

SUPER ALLERU-BUSTER-FILTER

- Udskift fi ltret hver 3. år, eller udskift beskadigede fi ltre.

Reservedelsnr.: CZ-SA14P

VED SÆSONEFTERSYN EFTER LÆNGERE DRIFTSPAUSE

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Efter 15 minutters drift er det normalt med følgende temperaturforskel på luftindtags- og aftræksåbninger:
  Køling: ≥ 8°C Opvarmning: ≥ 14°C

• Aktiver opvarmningstilstand i 2\~3 timer for at udtørre de indre dele.
• Afbryd strømmen, og tag stikket ud.
  • Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

SLUK FOR STR∅MMEN, OG TRÆK STIKKET UD. Ring derefter til en autoriseret forhandler i følgende tilfælde:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
• Sikring springer flere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

FEJLFINDING FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom	Årsag
Der kommer tåge ud af indendørsenheden. • Kondenseringsvirkning på grund af køleprocessen.
Lyden af strømmende vand kan høres under drift.	• Kølemiddelstrømning i anlægget.
Der er en mærkelig lugt i rummet.	• Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.
Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.	• Dette medvirker til at fjerne de omgivende lugte.
Driften forsinkes i nogle få minutter efter genstart.	• Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp. • Der forekommer kondensering eller fordampning på rørene.
Timerindikatoren er altid tændt.	• Indstillingen på timeren gentages dagligt, når den først er foretaget.
Driftsindikator blinker under driften, og indendørsventilatoren er standset.	• Anlægget kører i afrimningstilstand, og den smeltede rim aftappes fra udendørsenheden.
Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.	• For at undgå utilsigtet kølevirkning.
Strømindikatoren blinker, inden apparet bliver tændt.	• Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.
En knækkende lyd kan høres under drift.	• Panelet udvides/sammentrækkes på grund af temperaturændringer.

Symptom	Kontrol
Opvarmnings-/køletilstanden fungerer ikke effektivt.	Indstil temperaturen korrekt.Luk alle døre og vinduer.Rens eller udskift fi ltrene.Fjern alle forhindringer i luftindtags- og aftræksåbninger.
Støj under driften. • Kontroller, om anlægget er blevet installeret på et hældende underlag.
Fjernbetjeningen virker ikke.(Displayet eller sendesignalet er svagt.)	Isæt batterierne korrekt.Udskift svage batterier.
Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret.Kontroller, om timere er blevet indstillet.
Anlægget modtager ikke signal fra fjernbetjeningen.	Sørg for, at modtageren ikke er blokeret.Nogle lysstofrør kan forstyrre signalet. Kontakt den nærmeste forhandler.

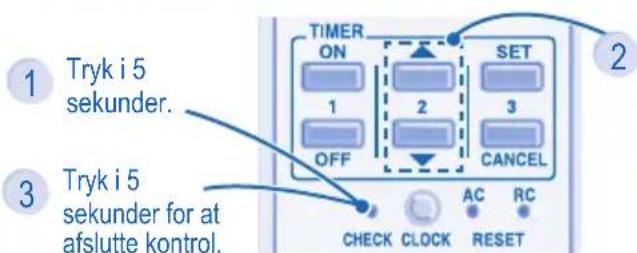

Anlægget stopper, og timerindikatoren blinker.

1 Tryk i 5 sekunder. 2 3 Tryk i 5 sekunder for at afslutte kontrol. TIMER ON 1 2 SET OFF 3 CANCEL CHECK CLOCK RESET AC RC

Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned.

- Sluk for anlægget, og vis fejlkoden til den nærmeste forhandler.

BEMÆRK:

- Anlægget kan evt. betjenes (med 4 bip) i begrænset omfang afhængig af fejlen.

QUICK K GUIDE/SNABBGUIDE/HURTIGGUIDE/E/ PIKAOPAS/KVIKVEJLEDNINGG

Remote Control Preparation • Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Kaukoohjaimen Valmistelusta • Klargøring Af Fjernbetjening

Vælg den ønskede tilstand.

2

Vælg den ønskede temperatur.
