Produkttype	Split-system aircondition
Model	CU-NE9MKE
Mærke	Panasonic
Kølekapacitet	9000 BTU/h
Strømforsyning (indendørs)	220-240 V, 50 Hz
Strømforsyning (udendørs)	220-240 V, 50 Hz
Kølemiddeltype	R410A
Mål (indendørs enhed)	Ca. 790 x 275 x 215 mm (BxHxD)
Mål (udendørs enhed)	Ca. 780 x 540 x 290 mm (BxHxD)
Vægt (indendørs enhed)	Ca. 8,5 kg
Vægt (udendørs enhed)	Ca. 24,5 kg
Strømforbrug (køling)	Ca. 750 W
Driftsstrøm	3,5 A
Luftstrøm (indendørs)	Op til 600 m³/h
Støjniveau (indendørs)	21 - 42 dB(A)
Støjniveau (udendørs)	Op til 48 dB(A)
Energieffektivitetsforhold (EER)	3,50 W/W
Sæsonbestemt energieffektivitetsforhold (SEER)	6,5 (typisk)
Kompressortype	Rotationskompressor
Filtertype	Vaskbart, anti-allergi
Sikkerhedsfunktioner	Autogenstart, strømafbryder
Vedligeholdelse	Rens filtre hver 2. uge; professionel service årligt
Reparerbarhed	Reservedele tilgængelige; kontakt autoriseret servicecenter
Generel information	Fjernbetjening inkluderet; R410A kølemiddel; inverterteknologi ikke specificeret

Ofte stillede spørgsmål - CU-NE9MKE PANASONIC

Hvad er kølekapaciteten for Panasonic CU-NE9MKE?

Kølekapaciteten er cirka 9000 BTU/h (2,64 kW). Den er velegnet til små til mellemstore rum.

Hvilken type kølemiddel bruger CU-NE9MKE?

Den bruger R410A kølemiddel, som er mere miljøvenligt end ældre typer som R22.

Hvor ofte skal jeg rengøre luftfiltrene?

Rengør filtrene hver anden uge ved normal brug. Hyppigere rengøring kan være nødvendig i støvede miljøer.

Hvad er målene på indendørsenheden?

Indendørsenhedens mål er cirka 790 mm bred, 275 mm høj og 215 mm dyb.

Kan jeg bruge en forlængerledning til dette airconditionanlæg?

Nej, brug ikke en forlængerledning. Slut enheden direkte til en dedikeret stikkontakt med den korrekte spænding (220-240 V).

Har dette airconditionanlæg en fjernbetjening?

Ja, en fjernbetjening medfølger til CU-NE9MKE for bekvem betjening.

Hvad er støjniveauet på indendørsenheden?

Indendørs støjniveau varierer fra 21 dB(A) ved lav hastighed til 42 dB(A) ved høj hastighed.

Er CU-NE9MKE invertertype?

CU-NE9MKE er en standard tænd/sluk-model; den har ikke inverterteknologi. Forvent variabel hastighedskontrol for temperaturstabilitet.

Hvor kan jeg finde reservedele?

Kontakt et Panasonic autoriseret servicecenter. Reservedele som filtre, ventilatorer og PCB-kort er tilgængelige.

Hvilke sikkerhedsfunktioner har dette airconditionanlæg?

Det inkluderer autogenstart efter strømsvigt, afbryderbeskyttelse og en sikkerhedslås på fjernbetjeningen (hvis relevant).

BRUGSANVISNING CU-NE9MKE PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

ENGLISH

TABLE OF CONTENTS
SAFETY PRECAUTIONS
4\~5

REMOTE CONTROL	6~7
INDOOR UNIT	8
TROUBLESHOOTING	9
INFORMATION	34~37

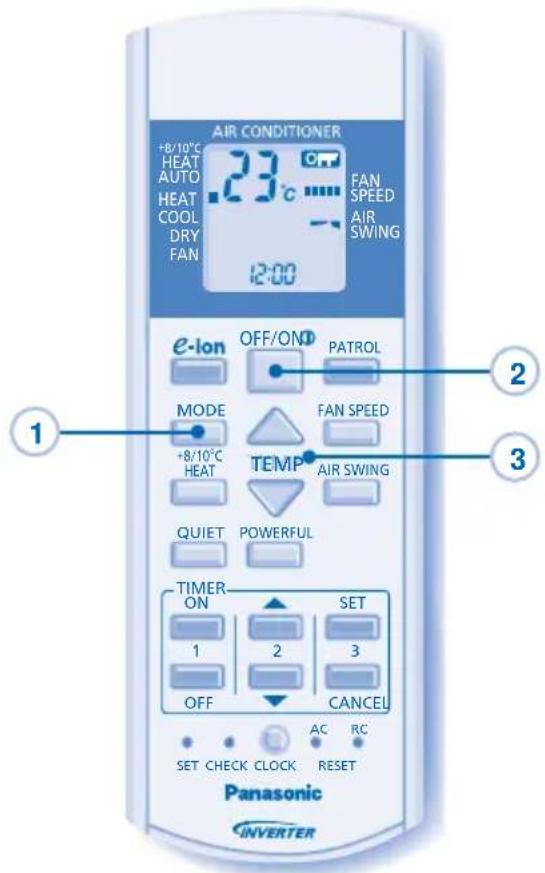

QUICK GUIDE
BACK COVER

SVENSKA

Tak for dit valg af Panasonic Air Conditioner

INDHOLDSFORTEGNELSE

DRIFTSBETINGELSER

SIKKERHEDSFORSKRIFTER

28\~29

FJERNBETJENING

30\~31

INDEND∅RS ENHED

32

FEJLFINDING

33

OPLYSNINGER

34\~37

KVIKVEJLEDNING

BAGOMSLAG

Brug dette airconditionanlæg inden for følgende temperaturområder

Temperatur (°C)		Indendørs		Udendørs
		*DBT *WBT *DBT *WBT
K∅LING	Maks. 32 23 43 26
	Min. 16 11 -15 -
OPVARMNING	Maks. 30 - 24 18
	Min. 16 - -15 -
+8/10°C HEAT	Maks. 10 - - -
	Min. 8 - -15 -

* DBT: Tørpæretemperatur
* WBT: Vådpæretemperatur

- Anlægget kan stadig bruges til afkøling ved udendørstemperaturer ned til -15°C i rum, der ikke anvendes til beboelse som f.eks. et computerrum med en rumtemperatur på 16°C eller højere og en luftfugtighed i rummet på op til 80%.

- Under afkølingsdrift vil kompressoren blive standset, när udendørstemperaturen kommer under -15°C, og driften vil blive genoptaget, när temperaturen stiger til over -15°C.

SAFETY PRECAUTIONS

Dette symbolet angir en handling som er FORBUDT.

Dette symbolet angir at en handling er PÅBUDT.

- Kan ikke velges samtidig.

STILLE INN TIDSUR

- Å slå enheten PÅ eller AV på et bestemt tidspunkt.

Velg ON eller OFF tidsur

Still inn tiden Bekreft

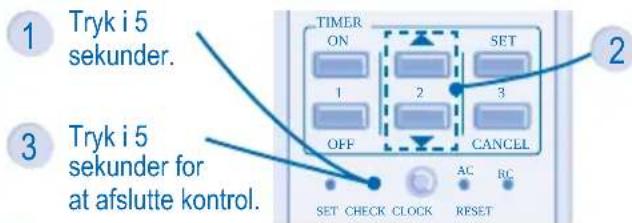

- Brukes när fjernkontrollen er forlagt eller ikke fungerer.

Trykkes ned til du hører et pip. Deretter skriver du ned feilkoden.

Merknad:

- For enkelte feil kan du restarte enheten med begrenset drift med 4 pipelyder under drift starter.

TURVATOIMET

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes. Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassifi ceret nedenstående:

ADVARSEL

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Dette symbol betegner en handling, der er OBLIGATORISK.

BEMÆRK : Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

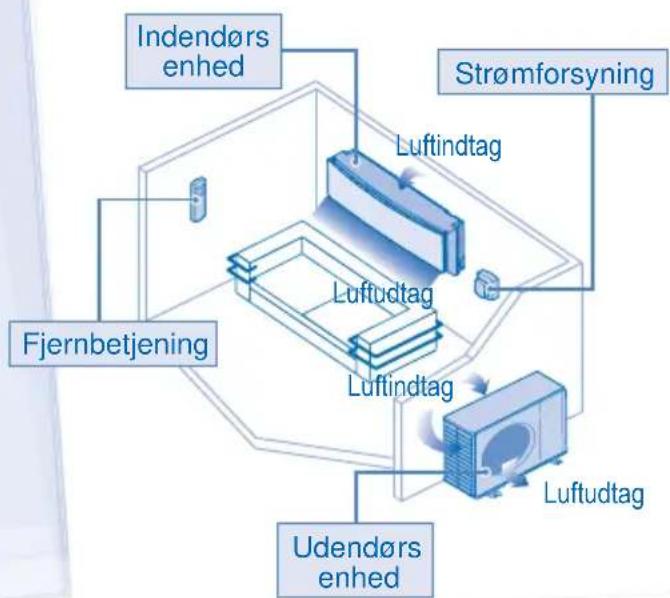


ADVARSEL

INDEND∅RS ENHED OG UDEND∅RS ENHED

	Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.
	Kontakt en autoriseret forhandler eller specialist for at rengøre de indvendige dele, reparere, installere, fjerne og geninstallere enheden. Forkert installation og håndtering kan forårsage lækage, elektrisk stød eller brand.
	Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.
	Undgå, at fi ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.
	Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.
	Udsæt ikke dig selv direkte for kold luft i en lang periode for at undgå for kraftig afkøling.
	Undgå at sidde eller træde på enheden, da du kan falde ned.
FJERNBETJENING
	Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.
STRÖMFORSYNING
	Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.
	Sådan undgås overopvarmning, brand eller elektrisk stød:Brug ikke den samme stikkontakt til andet udstyr.Betjen ikke enheden med våde hænder.Bøj ikke netledningen for meget.Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.

Undgå, at fi ngre eller andre genstande berører airconditionanlægget eller den udvendige enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.

Udsæt ikke dig selv direkte for kold luft i en lang periode for at undgå for kraftig afkøling.

Undgå at sidde eller træde på enheden, da du kan falde ned.

FJERNBETJENING

	Lad ikke helt små og mindre børn lege med fjernbetjeningen for at forhindre dem i at sluge batterierne ved et uheld.
STR∅MFORSYNING
	Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.
	Sådan undgås overopvarmning, brand eller elektrisk stød:Brug ikke den samme stikkontakt til andet udstyr.Betjen ikke enheden med våde hænder.Bøj ikke netledningen for meget.Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.

STRÖMFORSYNING

	Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.
	Sådan undgås overopvarmning, brand eller elektrisk stød:Brug ikke den samme stikkontakt til andet udstyr.Betjen ikke enheden med våde hænder.Bøj ikke netledningen for meget.Start og stop ikke enheden ved at sætte nedstikket i og trække det ud.
ADVARSEL
STRÖMFORSYNING
	Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
	Det anbefales på det kraftigste at installere med ELCB (Earth Leakage Circuit Breaker) eller RCD (Residual Current Device), så stød eller brand undgås.
	Sådan undgås overopvarmning, brand eller elektrisk stød:• Sæt netstikket rigtigt i.• Støv på netstikket bør jævnligt tørres af med en tør klud.
	Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen.(Risiko for røg/brand/elektrisk stød)Eksempler på noget unormalt/en fejl• ELCB udløses ofte.• Der konstateres en lugt af brændt.• Enheden støjer eller vibrerer unormalt.• Der lækker vand fra den indendørs enhed.• Netledningen eller -stikket bliver unormalt varmt.• Ventilatorhastigheden kan ikke reguleres.• Enheden holder omgående op med at køre, selvom den er tændt og klar til brug.• Ventilatoren stopper ikke, selvom betjeningen stopper.Kontakt omgående din lokale forhandler for vedligeholdelse/ reparation.
	Dette udstyr skal jordforbindes, så stød eller brand undgås.
	Undgå elektrisk stød ved at slukke for strømforsyningen og trække stikket ud, når:- Før rengøring eller servicering.- Forlænget ikke-anvendelse.- Unormal kraftig lynudledning.

FORSIGTIG
INDEND∅RS ENHED OG UDEND∅RS ENHED
	Vask ikke den indendørs enhed med vand, benzen, fortynder eller skurepulver for at undgå beskadigelse eller korrosion af enheden.
	Brug den ikke til bevarelse af præcisionsudstyr, fødevarer, dyr, planter, kunstværker eller andre genstande. Dette kan bevirke kvalitetsforringelse osv.
	Brug ikke brandbart udstyr foran luftudtaget, så spredning af ild undgås.
	Udsæt ikke planter eller husdyr direkte for luftstrømmen for at undgå kvæstelser osv.
	Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.
	TÆND ikke den indendørs, når gulvet vokses. Efter gulvet er vokset, skal rummet udluftes ordentligt, før enheden betjenes.
	Installer ikke enheden i et olie- og røgfyldt område for at undgå beskadigelse af enheden.
	Adskil ikke enheden for at rengøre den, så personskade undgås.
	Undgå at stå på en ustabil bænk ved rengøring af enheden for at undgå personskade.
	Anbring ikke en vase eller vandbeholder på enheden. Vandet kan komme ind i enheden og forringe isolationen. Dette kan bevirke elektrisk stød.
	Åbn ikke vinduet eller døren i længere tid under anvendelse af funktionen COOL/DRY.
	Sørg for, at aftapningsrøret er tilsluttet korrekt, og hold aftapningsudgangen væk fra rendesten eller beholdere og lad den ikke komme under vand for at undgå vandlækage.
	Efter en lang periode med brug eller brug med forbrændingsudstyr skal lokalet udluftes jævnligt.
	Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.
FJERNBETJENING
	Undlad brug af genopladelige (Ni-Cd) batterier. Hvilket kan ødelægge fjernbetjeningen.
	Sådan undgås fejl eller beskadigelse af fjernbetjeningen:• Fjern batterierne, hvis anlægget ikke skal bruges i længere tid.• Der skal isættes nye batterier af samme type i overensstemmelse med den angivne polaritet.
STR∅MFORSYNING
	Træk ikke i ledningen for at trække stikket ud, så elektrisk stød undgås.

FJERNBETJENING

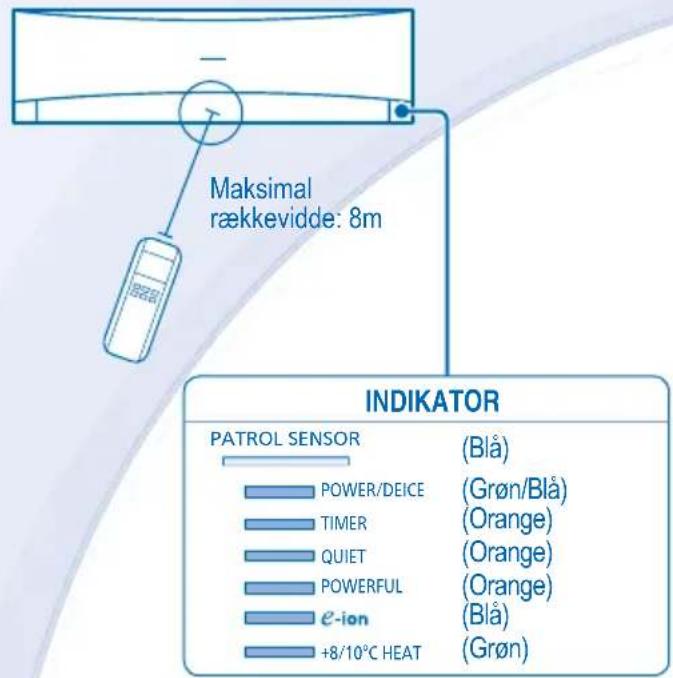

Maksimal rækkevidde: 8m INDIKATOR PATROL SENSOR (Blå) POWER/DEICE (Grøn/Blå) TIMER (Orange) QUIET (Orange) POWERFUL (Orange) e-ion (Blå) +8/10°C HEAT (Grøn)

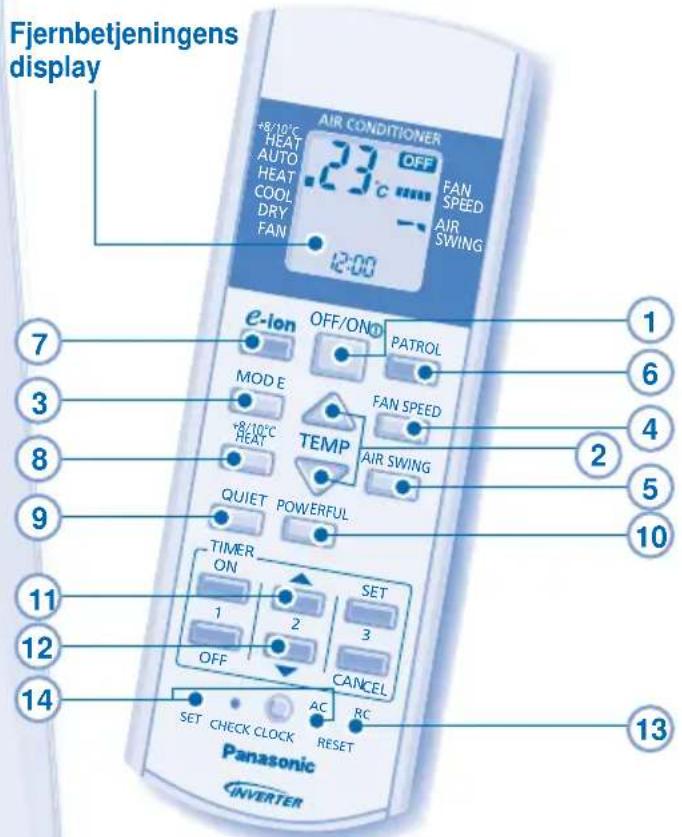

Fjernbetjeningens display AIR CONDITIONER +8/10°C HEAT AUTO HEAT COOL DRY FAN 23°C OFF FAN SPEED AIR SWING 2:00 e-ion OFF/ON PATROL MODE FAN SPEED +8/10°C HEAT TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CHECK CLOCK RESET Panasonic INVERTER 13

Tryk på knappen til fjernbetjeningen

1

SÅDAN TÄENDES OG SLUKKES ANLÆGGET

POWER/DEICE

- Læg mærke til, om fjernbetjeningen viser OFF i displayet for at undgå forkert start/stop af anlægget.

2

SÅDAN INDSTILLES TEMPERATUREN

• Områdevalg: 16°C \~ 30°C (Gælder ikke ved tilstanden FAN).
• Drift af anlægget inden for det anbefalede temperaturinterval kan medføre energibesparelse. OPVARMNINGSTILSTAND : 20°C \~ 24°C. AFK∅LINGSTILSTAND : 26°C \~ 28°C. T∅RRINGSTILSTAND : 1°C \~ 2°C lavere end rumtemperatur.

3

SÅDAN VÆLGES DRIFTSTILSTAND

OPVARMNINGSTILSTAND - Nyd den varme luft

• Det tager anlægget et stykke tid at varme op. Driftsindikatoren blinker i denne tilstand.
• Enheden afbryder muligvis varmluftforsyningen under afisning. Afisningsindikatoren ON er tænd imens.

AFK∅LINGSTILSTAND - Nyd den kølige luft

- Brug gardiner til at skærme af for sollys og varme udefra for at nedsætte strømforbruget i køletilstand.

T∅RRINGSTILSTAND - Affugter omgivelserne

- Anlægget kører ved lav ventilatorhastighed for at opnå en afdæmpet køletilstand.

TILSTANDEN FAN - Luftcirkulation i rummet

AUTO-TILSTAND - Praktisk for dig

• Under driftstilstand blinker driftsindikatoren.
- Enheden vælger driftstilstand for hver 30 minut svarende til temperaturtilstanden, udendørs og indendørs temperatur.

4

SÅDAN VÆLGES BLÆSERHASTIGHED (5 VALGMULIGHEDER)

FAN SPEED

- I AUTO indstilles indendørsventilatorens hastighed automatisk i overensstemmelse med driftstilstanden.

5

SÅDAN JUSTERES DET LODRETTE LUFTFLOW (5 VALGMULIGHEDER)

AIR SWING

• Sørg for at holde rummet ventileret.
- I tilstanden COOL/DRY, hvis AUTO er indstillet, svinger lamelgitteret automatisk op/ned.
- I tilstanden HEAT, hvis AUTO er valgt, er det vandrette lamelgitter fast ved en forudbestemt position.

SÅDAN OPNÅS REN OG FRISK LUFT

PATROL - Overvågning af luftkvalitet

• Registrerer luftkvaliteten; E-ion betjeningen aktiveres, när luftkvaliteten er ved beskidt niveau.
• Kan aktiveres, selv när enheden er slukket.
• Patrol starter automatisk, när enheden tændes med OFF/ON ①

TIL AT OPFRISKE OG RENSE LUFTEN

• Genererer negative ioner for at kunne frembringe en frisk luft-effekt og tiltrækker støv, der fanges af de positivt ladede e-ion-fi Itre.
• Kan aktiveres, selv når enheden er slukket. I denne tilstand kan blæserhastigheden og luftsvingningen ikke justeres.

INDSTILLING AF MIN. DRIFTTEMPERATUR

• Hold indendørstemperaturen på 8/10°C. Blæseren skifter automatisk til høj blæserhastighed.
• Denne handling overskriver driftstilstanden og kan annulleres ved at MODE trykke på .
• Afrimningsdrift på udendørsenheden kan forårsage pludselig kold luft fra indendørsenheden. Undgå kold luft med opvarmningsfunktionen.

NYDE LYDLOSE BETJENINGER

OPNÅ TEMPERATUR HURTIGT

• Denne drift reducerer luftstøj.
• Driften standser automatisk efter 20 minutter.
  11 Holdes nede i 5 sekunder for at dæmpe eller gendanne anlæggets indikatorlysstyrke.
  12 Holdes nede i ca. 10 sekunder for at få vist temperaturindstilling i °C eller °F.
  13 Gendanner fjernbetjeningens standardindstilling.
  14 Bruges ikke i normal drift.

BEMÄERKNINGER

PATROL

e-ion

QUIET

PO WERFUL

- Kan aktiveres i alle tilstande, og kan annulleres ved at trykke på den samme knap igen.

QUIET

PO WERFUL

PATROL

- Kan ikke vælges på samme tidspunkt.

SÄDAN INDSTILLES TIMEREN

- Sådan slås anlægget TIL og FRA på et forudbestemt tidspunkt.

Slå timer TIL eller FRA

Indstil et tidspunkt

Bekræft

- Annullering af TIL- eller FRA-timer foretages ved at

trykke på ON

• Når TIL-timeren er indstillet, starter anlægget muligvis før det valgte tidspunkt (op til 35 minutter før) for at opnå den ønskede temperatur til tiden.
• Timerdrift er baseret på det via fjernbetjeningen indstillede ur og gentages dagligt, når den er indstillet. Yderligere oplysninger om indstilling af uret findes på bagsiden under Klargøring af fjernbetjening.
• Hvis timeren annulleres manuelt eller i tilfælde af strømsvigt, kan du genskabe den tidligere indstilling (når strømmen vender tilbage) ved at trykke på SET.

INDEND∅RS ENHED

FORSIGTIG

• Afbryd strømmen og træk stikket ud, inden der foretages rengøring.
• Rør ikke ved aluminiumsbladet, skarpe dele kan forårsage personskade.

RENG∅RINGSINSTRUKTIONER

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40°C.

TIP!

- Til sikring af enhedens optimale ydelse skal der udføres vedligeholdelse med jævne mellemrum. En snavset enhed kan resultere i fejl, og du kan få fejlkoden "H99". Kontakt en autoriseret forhandler.

- Må ikke berøres under driften.

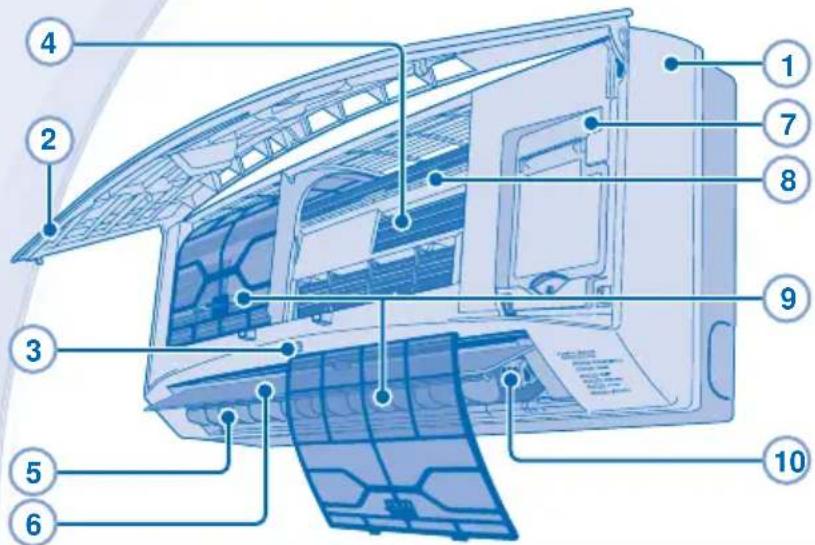

1 INDEND∅RS ENHED

- Aftør anlægget forsigtigt med en blød, tør klud.

2 FRONTPANEL

Fjern frontpanel

• Løft og træk for at fjerne front panelet.
  • Vask det forsigtigt og aftør det.

Luk frontpanel

- Tryk på begge ender af front panelet for at lukke det helt.

3 FJERNBETJENINGSMODTAGER

4 ALUMINIUMSBLAD

5 LODRET LUFTSTRÖMNINGSSPJÆLD

- Kan indstilles manuelt.

6 VANDRET LUFTSTRÖMNINGSSPJÆLD

- Må ikke indstilles manuelt.

7 KNAPPEN AUTO OFF/ON (AUTO-TÄND/SLUK)

- Bruges, när fjernbetjeningen er forlagt eller ikke fungerer.

Trin	Handling Funktion
1	Tryk en gang. Auto-funktion
2	Tryk, og hold nedtrykket, til du hører et bip, og slip så.	Tvunget køling
3	Gentag trin 2. Tryk, og hold nedtrykket, til du hører to bip, og slip så.	Normal køling
4	Gentag trin 3. Tryk, og hold nedtrykket, til du hører tre bip, og slip så.	Tvunget opvarmning
Tryk på knappen for at slukke.

8 e-ion OPLADNINGSTRÅD

9 e-ion FILTRE

• Rens fi Itrene regelmæssigt.
• Vask/skyl fi Iteret forsigtigt med vand for at undgå beskadigelse af filterets overflade.
• Tør fi ltrene grundigt i skygge, væk fra åben ild eller direkte sollys.
• Udskift fi ltret, hvis det er beskadiget.

10 AKTIV e-ion GENERATOR

Rengør med en tør vatpind.

- Det anbefales at rense en aktiv e-ion-generator hver 6. måned.

FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

SYMPTOM

ÅRSAG

Der kommer täge ud af indendørsenheden. ▶ Kondenseringsvirkning på grund af køleprocessen.

Lyden af strømmende vand kan høres under drift. ▶ • Kølemiddelstrømning i anlægget.

Der er en mærkelig lugt i rummet.

Indendørsventilatoren stopper med mellemrum i forbindelse med automatisk ventilatorindstilling.

Luftstrømmen fortsætter efter afsluttet drift.

Driften forsinkes i nogle få minutter efter genstart.

Udendørsenheden udsender vand/damp.

Timerindikatoren er altid tændt.

Når afisning foretages, er spjældet lukket.

Indendørsventilatoren stopper med mellemrum i forbindelse med opvarmningstilstand.

Strømindikatoren blinker, inden apparet bliver tændt.

Det lyder som om noget revner, när enheden bruges.

- Dette kan evt. være en fugtig lugt afgivet af tapet, gulvtæppe, møbler eller tøj.

- Dette medvirker til at fjerne de omgivende lugte.

- Udledning af restvarme fra indendørsenheden (maksimalt 30 sekunder).

- Forsinkelsen er en beskyttelse af anlæggets kompressor.

- Der forekommer kondensering eller fordampning på rørene.

• AIR SWING er indstillet på AUTO.

- For at undgå utilsigtet kølevirkning.

- Det er et indledende skridt til forberedelse af drift, når ON-timeren er blevet indstillet.

- Temperaturændringer kan få det materiale, som enheden er lavet af, til at udvide sig eller trække sig sammen.

Opvarmnings-/køletilstanden fungerer ikke effektivt.

Støj under driften.

Fjernbetjeningen virker ikke. (Displayet eller sendesignalet er svagt.)

Anlægget virker ikke.

Anlægget modtager ikke signal fra fjernbetjeningen.

Patrol-sensor eller e-ion-indikator på indendørsenheden blinker.

PATROL fungerer ikke.

KONTROL

- Indstil temperaturen korrekt.

- Luk alle døre og vinduer.

• Rens eller udskift fi Itrene.

- Fjern alle forhindringer i luftindtags- og aftræksåbninger.

- Kontroller, om anlægget er blevet installeret på et hældende underlag.

• Luk frontpanelet korrekt.

• Isæt batterierne korrekt.

- Kontroller, om effektafbryderen er blevet aktiveret.

- Kontroller, om timere er blevet indstillet.

- Sørg for, at modtageren ikke er blokeret.

- Nogle lysstofrør kan forstyrre signalet. Kontakt en autoriseret forhandler.

- Stop betjening af observation eller e-ion, og genstart derefter. Hvis patrol-sensoren eller e-ion-indikatoren fortsat blinker, skal en autoriseret forhandler kontaktes.

- Tryk på PATROL, og hold den nede i ca. 15 sekunder, indtil der høres en bip-lyd, og tryk derefter på PATROL igen.

Anlægget stopper, og timerindikatoren blinker.

Brug fjernbetjeningen til at hente fejlkoden.

1 Tryk i 5 sekunder. 2 3 Tryk i 5 sekunder for at afslutte kontrol. TIMER ON 1 2 3 OFF CANCEL AC RC SET CHECK CLOCK RESET

Tryk, indtil du hører en bippelyd, og skriv så fejlkoden ned.

Bemærk:

- For visse fejl kan det være nødvendigt at genstarte apparatet med begrænset funktion i 4 trin under opstart.

4 Sluk for enheden, og giv besked om fejlkoden til den autoriserede forhandler.

• Kontrol af batterierne i fjernbetjeningen.
• Ingen blokeringer i luftindtags- og aftræksåbninger.
• Brug knappen Auto OFF/ON til at vælge kølings-/ opvarmningstilstanden, efter 15 minutters drift er det normalt at have den følgende temperaturforskel mellem luftindtagene og luftudgangene:
  Køling: ≥ 8°C Opvarmning: ≥ 14°C

• Du kan også aktivere tilstanden HEAT (varme) i 2-3 timer for at fjerne fugt grundigt i de interne dele, så der ikke dannes mug.
• Afbryd strømmen, og tag stikket ud.
  • Fjern batterierne i fjernbetjeningen.

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD STR∅MFORSYNINGEN, OG TRÆK STIKKET UD, og kontakt derefter en autoriseret forhandler under de følgende forhold:

• Unormal lyd ved drift.
  • Vand/fremmede partikler i fjernbetjeningen.
  • Vand lækker fra indedelen.
  • Sikring springer fl ere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.

Brugerinformation om indsamling og bortskaffelsse af elektronikskrot og brugte batterier

Disse symboler på produkter, emballage og/eller ledsagedokumenter betyder, at brugte elektriske og elektroniske produkter og batterier ikke må smides ud som almindeligt husholdningsaffald.

Sådanne gamle produkter og batterier skal indleveres til behandling, genvinding resp. recycling i henhold til gældende nationale bestemmelser samt direktiverne 2002/96/EF og 2006/66/EF.

Ved at bortskaffe sådanne produkter og batterier på korrekt vis hjælper du med til at beskytte værdifulde ressourcer og imødegå de negative påvirkninger af det menneskelige helbred og miljøet, som vil kunne være følgen af usagkyndig affaldsbehandling.

∅nsker du mere udførlig information om indsamling og recycling af gamle produkter og batterier, kan du henvende dig til din kommune, deponeringsselskabet eller stedet, hvor du har købt produkterne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

Information om batterisymbol (to eksempler nedenfor):

Dette symbol kan optræde sammen med et kemisk symbol. I så fald opfylder det kravene for det direktiv, som er blevet fastlagt for det pågældende kemikalie.

MEMO

MEMO

QUICK GUIDE/SNABBGUIDE/HURTIGGUIDE/ PIKAOPAS/KVIKVEJLEDNING

Remote Control Preparation • Förberedelse Av Fjärrkontrollen • Forberedelse Av Fjernkontroll • Kauko-ohjaimen Valmistelusta • Klargøring Af Fjernbetjening

Vælg den ønskede tilstand.

2

OFF/ON

Vælg den ønskede temperatur.

AIR CONDITIONER +8/10°C HEAT AUTO HEAT COOL DRY FAN 23°C FAN SPEED AIR SWING 12:00 e-Ion OFF/ON PATROL MODE FAN SPEED +8/10°C HEAT TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CHECK CLOCK RESET AC RC Panasonic INVERTER
