BRUGSANVISNING WH-UD24AE PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

Sørg for, at anlægget er installeret korrekt af en autoriseret forhandler i overensstemmelse med de følgende instruktioner, før anlægget tages i brug.

DEFINITION

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene angir handlinger som er PÅKREVD.

- Rør ikke den skarpe aluminiumsti nnen. Skarpe deler kan forårsake skade.

• Hvis PUMPDW trykkes ved et uhell, må du trykke

for å stoppe nedpumpingen.

Anbefaling

- Det anbefales på det sterkeste at du får en autorisert forhandler til å endre temperaturområde. Temperaturområdet for vannutløpstemperaturen og utendørs omgivelsestemperatur kan angis på betjeningspanelet.

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

• Du må ikke selv installere, fjerne eller geninstallere anlægget. Forkert installation kan medføre lækage, elektrisk stød eller brand. Overlad installationen til en autoriseret forhandler.
• Du må ikke selv forsøge at reparere anlægget. Forkert håndtering kan medføre personskade.
• Installer ikke enheden udendørs. Den er kun beregnet til installation indendørs.
• Anlægget er udstyret med RCCB (fejlstrømsafbryder med integreret overstrømsbeskyttelse). Det anbefales på det kraftigste, at en autoriseret forhandler kontrollerer funktionen af RCCB kontrolleres efter installation og med jævne mellemrum efter eftersyn eller vedligeholdelse for at sikre, at den er i god stand. I tilfælde af fejl kan der opstå elektrisk stød eller brand.

Strømforsyning

• Brug ikke en stikkontakt, der også anvendes til andet udstyr.
• Lad være med at foretage nogen form for ændringer på netledningen.
• Undlad brug af forlængerledninger.
• Sørg for ikke at betjene anlægget med fugtige hænder.
  • Brug den angivne netledning.
• Hvis netledningen er beskadiget, skal den skiftes ud af producenten, dennes servicerepræsentant eller tilsvarende kvalifi ceret person for at undgå farlige situationer.
• Sluk for strømmen, og kontakt en autoriseret forhandler i nødstilfælde eller i tilfælde af unormale forhold (hvis det lugter brændt, osv.).

Udendørsenhed

- Stik ikke fi ngrene eller andre genstande ind i enheden, da roterende dele kan forårsage skader.

Forsigtig

• Installer ikke anlægget i omgivelser, der rummer fare for eksplosioner.
• Du må ikke installere anlægget i nærheden af brændbart udstyr eller på badeværelset. Det kan medføre elektrisk stød eller brand.
• Du må ikke røre vandudløbsrøret på det indendørs anlæg, mens det er i brug.
• Du må ikke anbringe genstande oven på eller under anlægget.
• Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

Betjeningspanel

• Du må ikke udsætte betjeningspanelet for vand eller anden væske. Det kan medføre elektrisk stød eller brand.
• Du må ikke trykke på knapperne på betjeningspanelet med hårde, spidse genstande. Det kan beskadige anlægget.
• Du må ikke vaske betjeningspanelet med vand, rensebenzin, fortynder eller skurepulver.
• Du må ikke selv udføre eftersyn eller service på betjeningspanelet. Kontakt en autoriseret forhandler. Forkert håndtering kan medføre personskade.

Strømforsyning

• Afbryd strømmen, inden der foretages rengøring eller service.
• Sluk for strømmen, hvis anlægget ikke skal bruges i længere tid.
• Anlægget er udstyret med en indbygget strømbeskyttelsesenhed. Det er dog en god ide at beskytte anlægget yderligere fra beskadigelser ved at afbryde det fra strømforsyningen i tilfælde af særlig kraftigt tordenvejr. Du må ikke røre anlægget i tordenvejr, da du kan risikere at få elektrisk stød.
• Det anbefales at bruge handsker under udførelse af service eller vedligeholdelse for at undgå farlige situationer.

Udendørsenhed

• Undgå at sidde eller træde på enheden, da du kan falde ned.
• Berør ikke den skarpe aluminiumsfinne, da skarpe dele kan forårsage personskade.
• Kontroller installationsracket med jævne mellemrum for at sikre, at det er intakt. Installationsracket kan efter længere tids brug miste sin styrke.

Tak, fordi du har købt et

Panasonic -produkt

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER 42\~43

FORSKRIFTSMAESSIGE OPLYSNINGER

44

PRODUKTOVERSIGT

45

BETJENING

46\~47

PASNING & RENG∅RING

48

FEJLFINDING

49\~50

BEMÆRK:

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

FORSKRIFTSMAESSIGE OPLYSNINGER

Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.

Oplysninger til brugere om indsamling og bortskaffelse af udtjent udstyr

Hvis disse symboler findes på produkterne, emballagen og/eller medfølgende dokumentation, betyder det, at udtjente elektriske og elektroniske produkter ikke må bortskaffes med almindeligt husholdsningsaffald. Indlever produkterne på de korrekte indsamlingssteder, jævnfør gældende lov og direktiverne 2002/96/EF og 2006/66/EF, for at sikre korrekt behandling, genvinding og genbrug af udtjente produkter.

Korrekt bortskaffelse af produkterne er med til at bevare værdifulde ressourser og forhindre de eventuelle negative påvirkninger af vores helbred og miljø, der kan opstå som følge af forkert bortskaffelse.

Yderligere oplysninger om indsamling og genvinding af udtjente produkter fås ved henvendelse til de lokale myndigheder, dit renovationsselskab eller det sted, hvor du købte elementerne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.

DRIFTSBETINGELSER

		Indendørs Udendørs
		Vandudløbstemperatur (°C) Omgivende temperatur (°C)
OPVARMNING	Maksimum 55 24 18
	Minimum 25 -20 -

* DBT : Tørpæretemperatur
* WBT : Vådpæretemperatur
BEMÆRK : Når udendørstemperaturen er uden for ovenstående temperaturinterval, falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden.

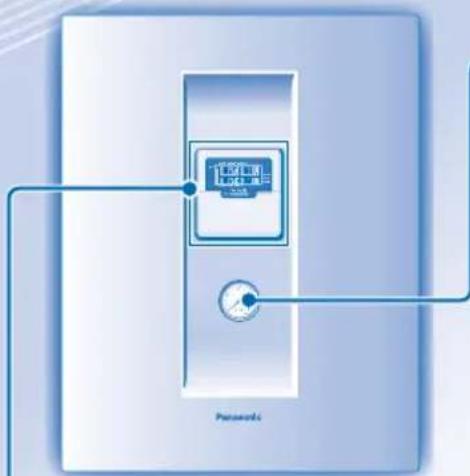

Luft/vand-varmepumpe Indendørs Enhed

Panasonic

Vandtryksmåler

0.2 0.301 0 0.4 MPB

• Du må ikke trykke eller slå på glaslåget med hårde, spidse genstande. Det kan beskadige anlægget.
• Kontroller, at vandtrykket er mellem 0,05 til 0,2 MPa.
• Kontakt en autoriseret forhandler, hvis vandtrykket ligger uden for det ovennævnte område.

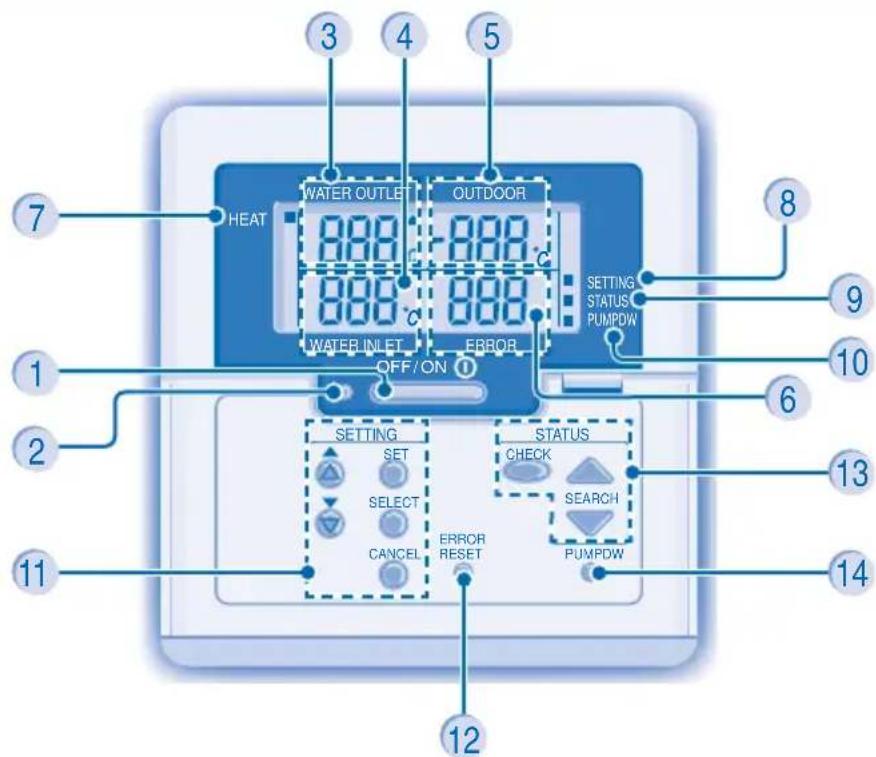

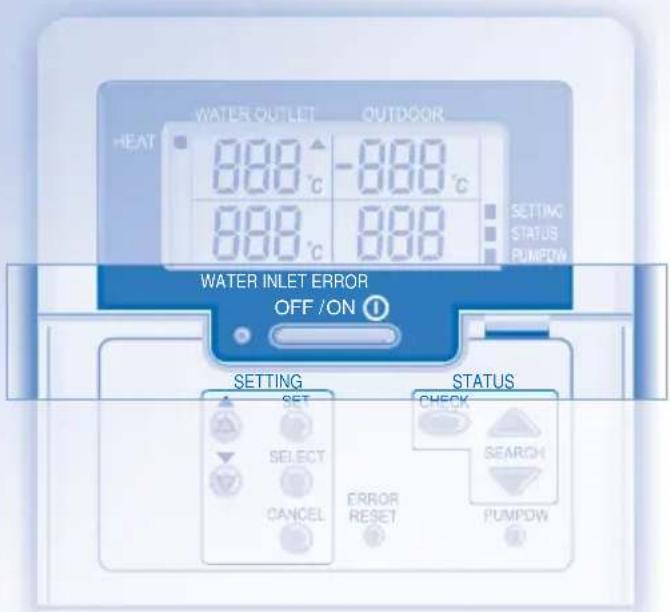

Betjeningspanel
Åbn låget for at bruge knapperne

1896 1893 805 789 789 24.5°C -2.5°C -2.5°C

3 4 5 7 HEAT WATER OUTLET OUTDOOR 8 9 1 1 2 2 11 OFFSET SET SELECT CANCEL ERROR RESET OFF/ON ERROR PUMPDW SETTING STATUS PUMPDW 6 STATUS CHECK SEARCH PUMPDW 12

1 Knappen OFF/ON
2 Driftsindikator
3 Visning af vandudløbstemperatur
4 Visning af vandindløbstemperatur
5 Visning af udendørstemperatur
6 Visning af systemfejl
7 Indikator for varmetilstand

8 Indikator for systemmindstilling
9 Indikator for systemstatus
10 Indikator for systempumpdown
11 Knapper til indstilling af system
12 Knap til nulstilling af fejl
13 Knapper til kontrol af systemstatus
14 Knap til systempumpdown

Grundlæggende Betjening

Bemærk

• Panasonic Air-to-Water Heatpump er et delt system kun bestående af en indendørs enhed og en udendørs enhed.
• Denne vejledning beskriver kun anvendelse af varmepumpesystemet mellem indendørs og udendørs enheder.
• Angående anvendelse i forbindelse med vandtank, radiator og system under gulvet henvises de respektive producenters betjeningsvejledninger.

• Tryk på OFF/ON på anlægget for at starte det.
• Når anlægget er tændt, lyser driftsindikatoren, og den aktuelle temperatur for vandudløb og -indløb og udendørstemperaturen vises på displayet på betjeningspanelet.
• Tryk igen på OFF/ON for at stoppe anlægget.

Yderligere oplysninger om drift (Standardindstilling)

• Driften udføres med standardindstillinger som følger:
• Når udendørstemperaturen (Out Lo) er under 0°C, indstilles vandudløbstemperaturen (H2O Lo) til 50°C.
• Når udendørstemperaturen (Out Hi) er over 15°C, indstilles vandudløbstemperaturen (H2O Hi) til 32°C.
• Mellem det angivne udendørstemperaturområde (Out Lo og Out Hi), justerer systemet automatisk vandudløbstemperaturen mellem det angivne område (H2O Lo og H2O Hi).
• En lav udendørstemperatur giver en højere vandudløbstemperatur og omvendt.

Ekstra Indstillinger

Nulstilling af fejlkode

- Understøttes ikke af normal drift.

Systempumpdown

• Understøttes ikke af normal drift.
• Hvis der trykkes på PUMPDW ved en fejl, skal der trykkes på OFF/ON for at stoppe pumpdownhandlingen.

Avanceret Betjening

Anbefales

- Det anbefales kraftigt at overlade ændring af temperaturområdet til en autoriseret forhandler. Temperaturområdet for vandudløbstemperaturen og udendørstemperaturen kan indstilles via betjeningspanelet.

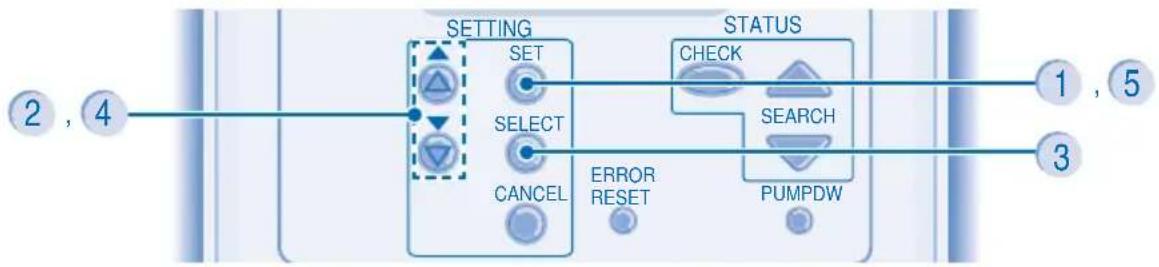

Følg trinnene nedenfor for at angive det foretrukne temperaturområde.

TRIN 1: Tryk på SET, og hold den nede i 5 sekunder for at aktivere tilstanden SETTING. Indikatoren for "SETTING" lyser.

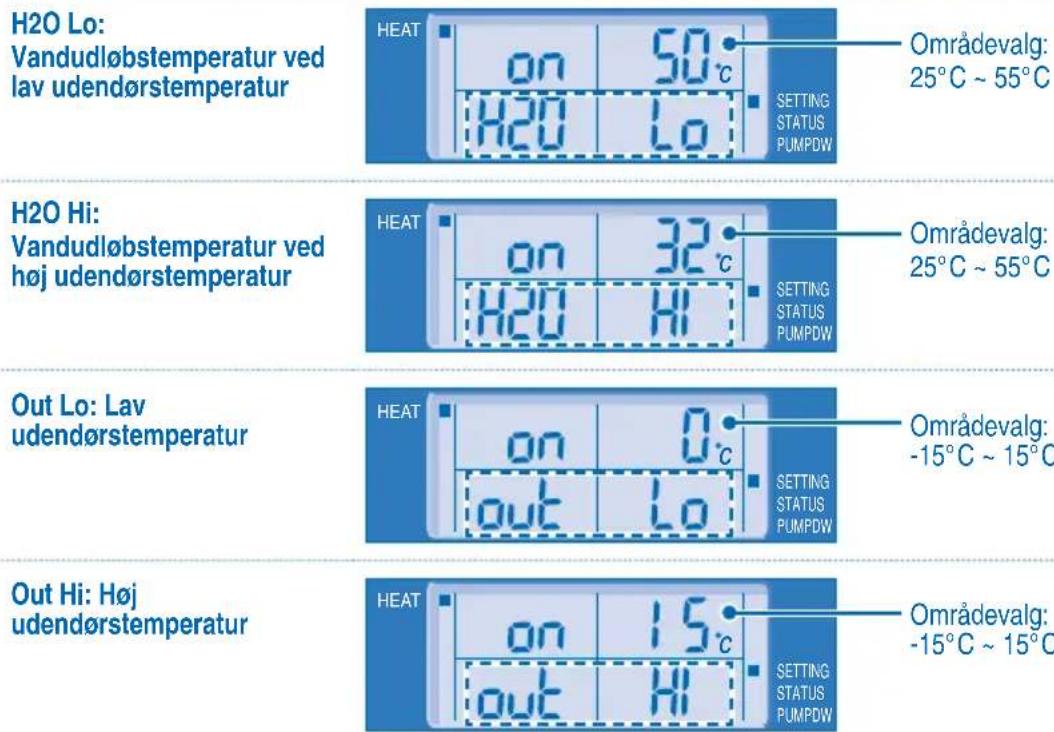

TRIN 2: Tryk på eller for at vælge en parameter.

Bemærk: Kontroller, at den høje udendørstemperatur (Out Hi) altid er højere end den lave udendørstemperatur (Out Lo).

TRIN 3: Vælg den ønskede parameter, og tryk på for at angive parameteren. "Dlinker, når en parameter vælges.

TRIN 5: Tryk igen på SET for at bekræfte indstillingen.

• Gentag trin 2 til 5 for at angive andre parametre.

- Tryk på CANCEL, eller vent i 30 sekunder for at afslutte tilstanden SETTING.

- De angivne temperaturer gemmes i systemet efter bekræftelsen.

- Tilstanden "SETTING" kan ikke aktiveres, när indikatoren for "PUMPDW" og "STATUS" lyser.

FORSIGTIG

- Afbryd strømmen, inden der foretages rengøring.

Fjernbetjening Og Betjeningspanel

- Aftør anlægget forsigtigt med en blød, tør klud.

Udendørsenhed

• Du må ikke blokere luftkanalerne (indtag og udtag), da det kan forårsage lav ydeevne eller nedbrud. Fjern hindringer for at sikre ventilationen.
• Om vinteren skal der fjernes sne omkring det udendørs anlæg, så sneen ikke dækker luftkanalerne (indtag og udtag).

VED SÆSONEFTERSYN EFTER LÆNGERE DRIFTSPAUSE

• Der skal udføres regelmæssige eftersyn af anlægget og rørføringen for at sikre anlæggets optimale ydeevne. Denne vedligeholdelse skal udføres af en autoriseret forhandler.
• Fjern eventuelle hindringer i luftkanalerne (indtag og uddag) på det udendørs anlæg.

F∅R EN LÆNGERE DRIFTSPAUSE

- Afbryd strømmen.

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom	Årsag
Lyden af strømmende vand kan høres under drift.	Kølemiddelstrømning i anlægget.
Driften forsinkes i nogle få minutter efter genstart.	Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp.	Der forekommer kondensering eller fordampning på rørene.
Det udendørs anlæg lukker damp ud under opvarming.	Dette skyldes en afrimning, der udføres i varmeveksleren.
Det udendørs anlæg fungerer ikke.	Når udendørstemperaturen ligger uden for driftsintervallet, overgår varmepumpesystemet til beskyttelseskontrol.
Det er vanskeligt at varme systemet op.	Når opvarmningen af det indendørs anlæg sker samtidig med brug af gulvvarme eller radiator, kan det medføre et fald i varmtvandstemperaturen, som kan reducere gulvvarmen eller opvarmningen af radiatoren.En lav udendørstemperatur kan gøre opvarmningen vanskelig.Kontroller, om udtags- eller indtagsåbningen på det udendørs anlæg er blokeret af sne?En lav vandudløbstemperatur kan gøre opvarmningen vanskelig.
Systemet bliver ikke varmt med det samme.	På grund af varmepumpesystemets natur kan det tage et stykke tid at opvarme vandet, hvis enheden anvendes fra koldstart.
Driften påbegyndes, når strømmen kommer igen.	Den automatiske genstart er aktiveret og trådt i kraft.

Symptom	Kontrol
Opvarmningen er ikke effektiv. • Indstil temperaturen korrekt.Kontroller, om radiatorventilen er lukket.Fjern eventuelle hindringer i luftkanalerne (indtag og uddag) på det udendørs anlæg.
Støj under driften. • Kontroller, om anlægget er installeret skråt, eller om låget er lukket korrekt.
Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret.
Driftsindikatoren lyser ikke, eller displayet på betjeningspanelet er tomt.	• Kontroller, om strømmen er afbrudt, eller om der er sket strømsvigt.

FEJLFINDING FEJLFINDING

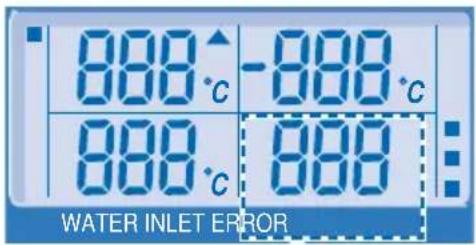

Driftsindikatoren blinker, og der vises en fejlkode på displayet på betjeningspanelet

- Sluk anlægget. Kontakt en autoriseret forhandler, og oplys fejlkoden.

• Tryk på CANCEL, eller vent i 30 sekunder for at afslutte tilstanden STATUS.
• Indikatoren for "STATUS" lyser, når anlægget er skiftet til tilstanden STATUS.
• Tilstanden STATUS kan ikke aktiveres, når indikatoren for "SETTING" og "PUMPDW" lyser.

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD STRÖMMEN, og kontakt derefter en autoriseret forhandler i følgende situationer:

• Unormal lyd ved drift.
• Når der er trængt vand/fremmedpartikler ind i betjeningspanelet.
  • Vand lækker fra indedelen.
• Sikring springer fi ere gange.
• Elkabel overophedet.
• Afbryder eller knapper fungerer ikke.
