BRUGSANVISNING WH-UD30BE5 PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug

Sørg for, at anlægget er installeret korrekt af en autoriseret forhandler i overensstemmelse med de følgende instruktioner, før anlægget tages i brug.

CE

- Använd den specifi cerade anslutningskabeln.

Dette symbolet angir en handling som er FORBUDT.

Disse symbolene angir handlinger som er PÅKREVD.

- Ikke betjen enheten med väte hender.

- Bruk den angitte strømkabelen.

- Kontroller at avløpsrøret er korrekt tilkoblet. Hvis ikke kan det oppstå lekkasjer.

Befeiingsponal

- Betjeningspanelet må ikke bli vätt. Det kan forårsake elektrisk støt eller brann.

- Rør ikke den skarpe aluminiumsfi nnen. Skarpe deler kan forårsake skade.

Tak, fordi du har købt et Panasonic -produkt

INDHOLDSFORTEGNELSE

SIKKERHEDSFORSKRIFTER 34\~35

PRODUKTOVERSIGT 36

GRUNDLÆGGENDE BETJENING 37

AVANCERET BETJENING 38

PASNING & RENG∅RING 39

FEJLFINDING 40

INFORMATION 41

BEMÆRK :

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

SIKKERHEDSFORSKRIFTERS

Bemærk :

• Panasonic Air-to-Water Heatpump er et delt system kun bestående af en indendørs enhed og en udendørs enhed. Systemet er designet til at kombineres med Panasonic Tank Unit. Hvis en anden tank end Panasonic Tank Unit anvendes sammen med Panasonic Air-to-Water Heatpump-systemet, kan Panasonic ikke garantere for systemets funktionsdygtighed eller pålidelighed.
• Denne vejledning beskriver kun anvendelse af varmepumpesystemet mellem indendørs og udendørs enheder.
• For andet såsom en vandtank, radiator og system under gulvet henvises til den relevante producents betjeningsmanualer.

DRIFTSBETINGELSER

		Indendørs Udendørs
		Vandudløbstemperatur (°C)	Omgivende temperatur (°C)
OPVARMNING	Maksimum 55 35
	Minimum 25 -20

BEMÆRK : Når udendørstemperaturen er uden for ovenstående temperaturinterval, falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden.

Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.

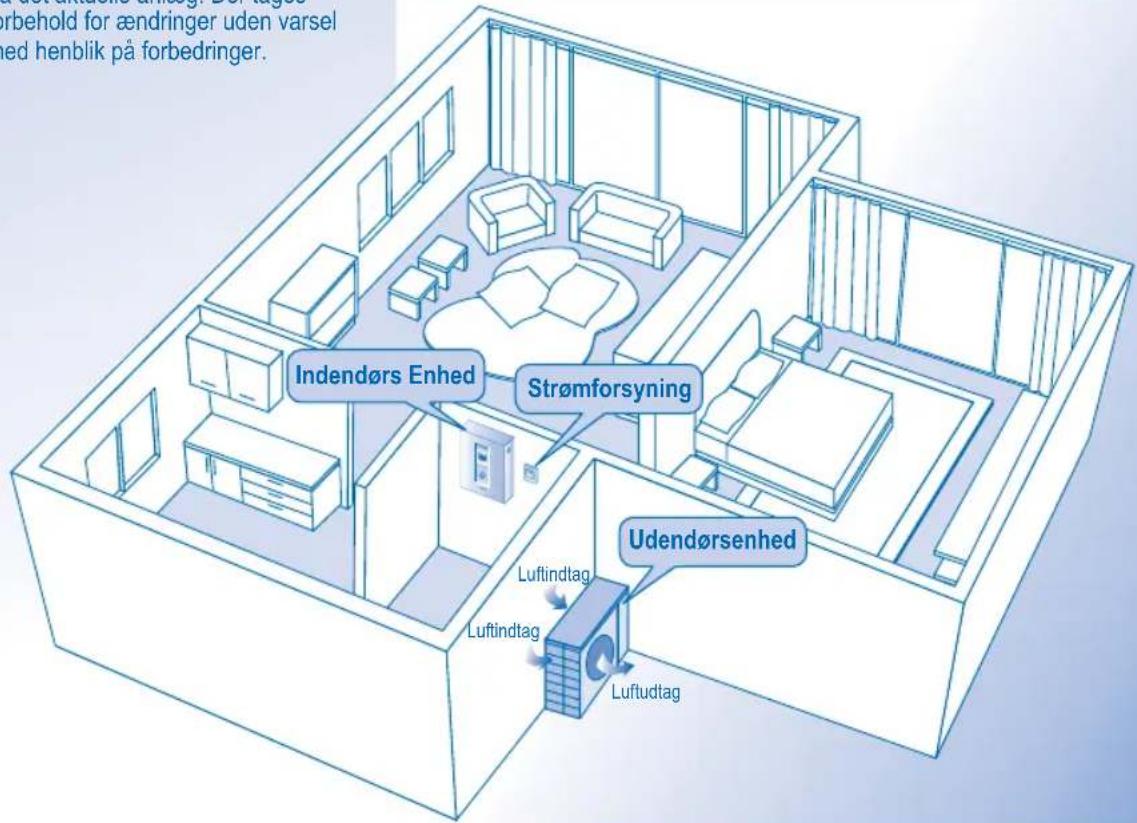

Indendørs Enhed Strømforsyning Udendørsenhed Luftindtag Luftindtag Luftudtag

DEFINITION

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

Advarsel

- Du må ikke selv installere, fjerne eller geninstallere anlægget. Forkert installation kan medføre lækage, elektrisk stød eller brand. Overlad installationen til en autoriseret forhandler.

- Du må ikke selv forsøge at reparere anlægget. Forkert håndtering kan medføre personskade.

- Installer ikke enheden udendørs. Den er kun beregnet til installation indendørs.

- Anlægget er udstyret med RCCB (fejlstrømsafbryder med integreret overstrømsbeskyttelse). Det anbefales på det kraftigste, at en autoriseret forhandler kontrollerer funktionen af RCCB kontrolleres efter installation og med jævne mellemrum efter eftersyn eller vedligeholdelse for at sikre, at den er i god stand. I tilfælde af fejl kan der opstå elektrisk stød eller brand.

- Udstyret skal jordforbindes for at forhindre elektrisk stød eller brand.

Strømforsyning

- Brug ikke en stikkontakt, der også anvendes til andet udstyr.

- Lad være med at foretage nogen form for ændringer på netledningen.

- Undlad brug af forlængerledninger.

- Sørg for ikke at betjene anlægget med fugtige hænder.

- Hvis netledningen er beskadiget, skal den skiftes ud af producenten, dennes servicerepræsentant eller tilsvarende kvalifi ceret person for at undgå farlige situationer.

- Sluk for strømmen, og kontakt en autoriseret forhandler i nødstilfælde eller i tilfælde af unormale forhold (hvis det lugter brændt, osv.).

Udendørsenhed

- Stik ikke fi ngrene eller andre genstande ind i enheden, da roterende dele kan forårsage skader.

Forsigtig

- Installer ikke anlægget i omgivelser, der rummer fare for eksplosioner.

- Du må ikke installere anlægget i nærheden af brændbart udstyr eller på badeværelset. Det kan medføre elektrisk stød eller brand.

- Du må ikke røre vandudløbsrøret på det indendørs anlæg, mens det er i brug.

- Du må ikke anbringe genstande oven på eller under anlægget.

- Sørg for, at aftapningsrøret er monteret korrekt. Ellers vil der kunne opstå lækager.

Belingement

- Du må ikke udsætte betjeningspanelet for vand eller anden væske. Det kan medføre elektrisk stød eller brand.

- Du må ikke trykke på knapperne på betjeningspanelet med hårde, spidse genstande. Det kan beskadige anlægget.

- Du må ikke vaske betjeningspanelet med vand, rensebenzin, fortynder eller skurepulver.

- Du må ikke selv udføre eftersyn eller service på betjeningspanelet. Kontakt en autoriseret forhandler. Forkert håndtering kan medføre personskade.

(2) 100% (3%)

- Afbryd strømmen, inden der foretages rengøring eller service.

- Sluk for strømmen, hvis anlægget ikke skal bruges i længere tid.

- Anlægget er udstyret med en indbygget strømbeskyttelsesenhed. Det er dog en god ide at beskytte anlægget yderligere fra beskadigelser ved at afbryde det fra strømforsyningen i tilfælde af særlig kraftigt tordenvejr. Du må ikke røre anlægget i tordenvejr, da du kan risikere at få elektrisk stød.

- Det anbefales at bruge handsker under udførelse af service eller vedligeholdelse for at undgå farlige situationer.

wedenreintheel

- Undgå at sidde eller træde på enheden, da du kan falde ned.

- Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.

- Kontroller installationsracket med jævne mellemrum for at sikre, at det er intakt. Installationsracket kan efter længere tids brug miste sin styrke.

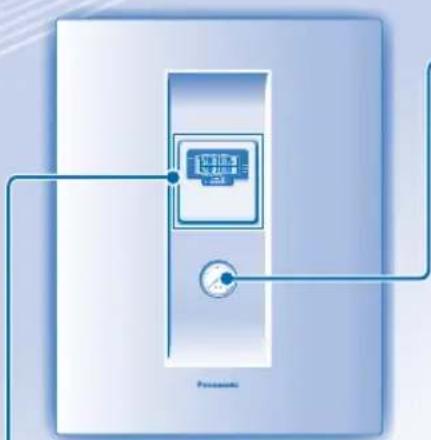

PRODUKTOVERSIGT PRODUKTOVERSIGT

Luft/vand-varmepumpe

Indendørs Enhed

Panasonic

Vandtryksmåler

0.2 0.37 0 0.4 M

- Du må ikke trykke eller slå på glasläget med hårde, spidse genstande. Det kan beskadige anlægget.

- Kontroller, at vandtrykket er mellem 0,05 til 0,2 MPa.

- Kontakt en autoriseret forhandler, hvis vandtrykket ligger uden for det ovennævnte område.

Betjeningspanel
Åbn läget for at bruge knapperne

1509-038 1509-038

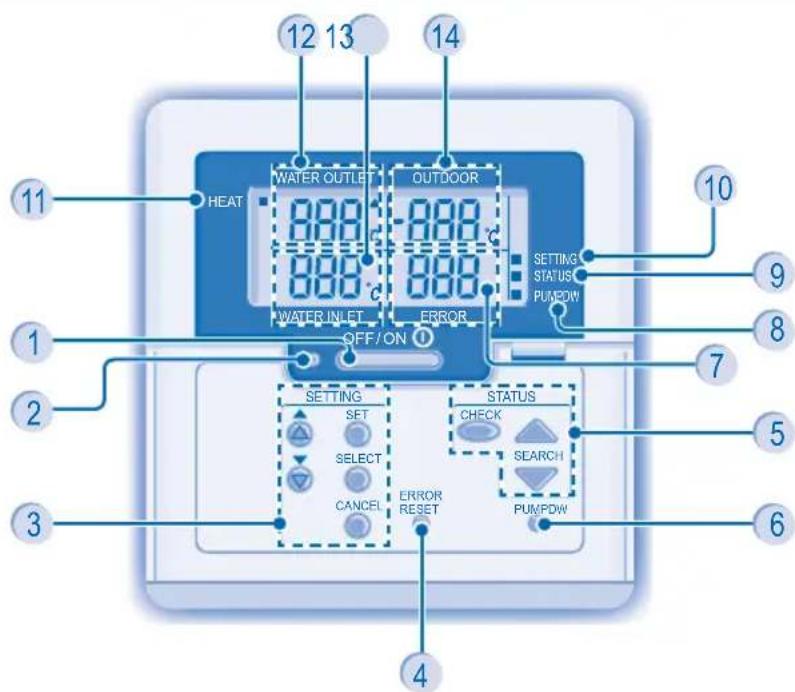

12 13 14 11 HEAT WATER OUTLET OUTDOOR WATER INLET ERROR OFF/ON 10 9 8 7 5 6 3 4 SETTING SET SELECT CANCEL ERROR RESET STATUS CHECK SEARCH PUMPDW

1 Knappen OFF/ON
2 Driftsindikator
3 Knapper i systemindstillingstilstand
4 Knap til nulstilling af fejl
5 Knapper i systemstatuskontroltilstand
6 Knap i udpumpningstilstand
7 Visning af systemfejl

8 Indikator for udpumpningstilstand
9 Indikator for systemstatuskontroltilstand
10 Indikator for systemindstillingstilstand
11 Indikator for opvarmning
12 Visning af vandudløbstemperatur
13 Visning af vandindløbstemperatur
14 Visning af udendørstemperatur

• Tryk på OFF/ON ⏻ på anlægget for at starte det.
• Når anlægget er tændt, lyser driftsindikatoren, og den aktuelle temperatur for vandudløb og -indløb og udendørstemperaturen vises på displayet på betjeningspanelet.
• Tryk igen på OFF/ON for at stoppe anlægget.

Yderligere oplysninger om drift (Standardindstilling)

• Driften udføres med standardindstillinger som følger:
• Når udendørstemperaturen (Out Lo) er under 0°C, indstilles vandudløbstemperaturen (H2O Lo) til 50°C.
• Når udendørstemperaturen (Out Hi) er over 15°C, indstilles vandudløbstemperaturen (H2O Hi) til 32°C.
• Mellem det angivne udendørstemperaturområde (Out Lo og Out Hi), justerer systemet automatisk vandudløbstemperaturen mellem det angivne område (H2O Lo og H2O Hi).
• En lav udendørstemperatur giver en højere vandudløbstemperatur og omvendt.

Ekstra Indstillinger

Nulstilling af fejlkode

- Understøttes ikke af normal drift.

Systempumpdown

• Understøttes ikke af normal drift.
• Hvis der trykkes på PUMPDW ved en fejl, skal der trykkes på OFF/ON for at stoppe pumpdownhandlingen.

AVANCERET BETJENING AVANCERET BET

Anbefales

- Det anbefales kraftigt at få den autoriserede forhandler til at ændre vandtemperaturintervallet. Temperaturområdet for vandudløbstemperaturen og udendørstemperaturen kan indstilles via betjeningspanelet.

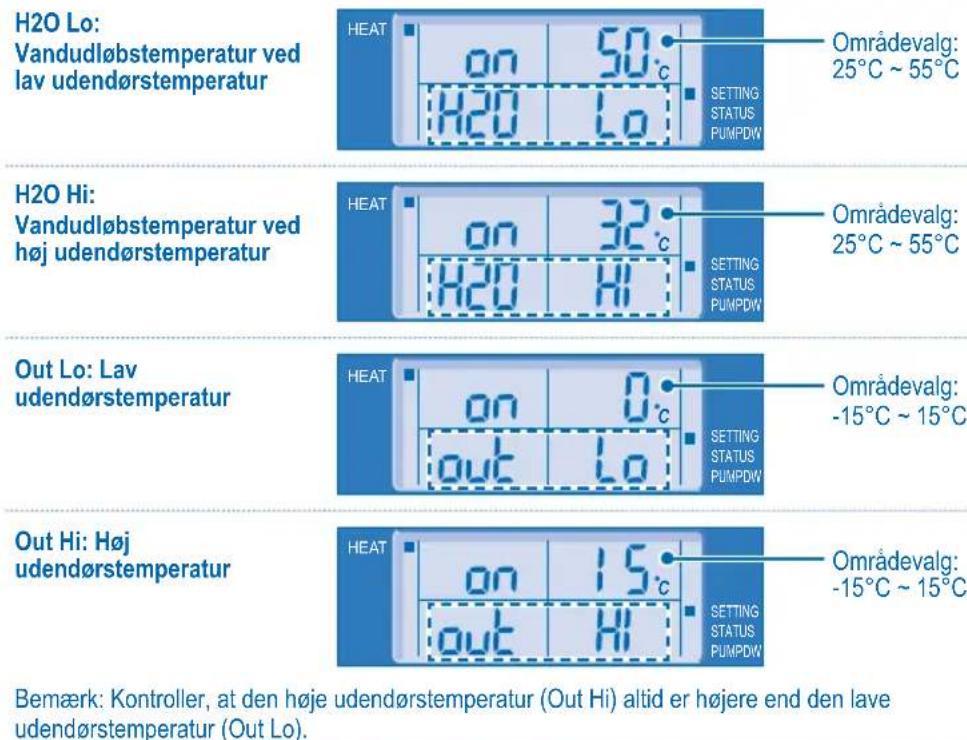

Følg trinnene nedenfor for at angive det foretrukne temperaturområde.


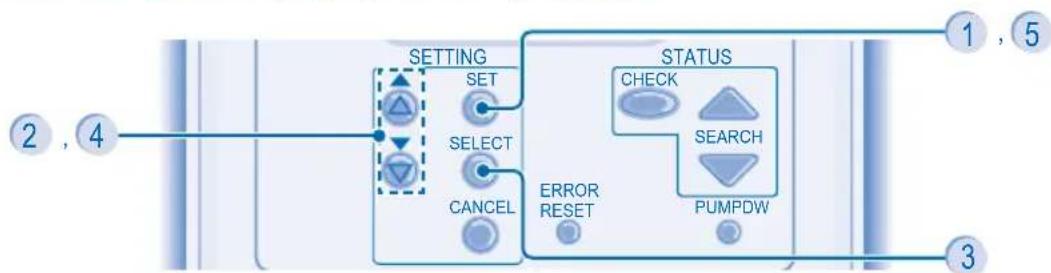

TRIN 1: Tryk på ⚫, og hold den nede i 5 sekunder for at aktivere tilstanden SETTING. Indikatoren for "SETTING" lyser.

TRIN 2: Tryk på eller för at vælge en parameter.

TRIN 3: Vælg den ønskede parameter, og tryk på for at angive parameteren. "Dlinker, når en parameter vælges.

TRIN 5: Tryk igen på SET for at bekræfte indstillingen.

• Gentag trin 2 til 5 for at angive andre parametre.
- Tryk på CANCEL, eller vent i 30 sekunder for at afslutte tilstanden SETTING.
- De angivne temperaturer gemmes i systemet efter bekræftelsen.
- Tilstanden "SETTING" kan ikke aktiveres, når indikatoren for "PUMPDW" og "STATUS" lyser.

PASNING & RENG∅RING PASNING & RENG∅R

FORSIGTIG

- Afbryd strømmen, inden der foretages rengøring.

Fjernbetjening Og Betjeningspanel

• Sprøjt ikke vand direkte på.
• Aftør anlægget forsigtigt med en blød, tør klud.

Udendørsenhed

• Du må ikke blokere luftkanalerne (indtag og udtag), da det kan forårsage lav ydeevne eller nedbrud. Fjern hindringer for at sikre ventilationen.
• Om vinteren skal der fjernes sne omkring det udendørs anlæg, så sneen ikke dækker luftkanalerne (indtag og uddag).

Inspektion

• Til sikring af enhedens optimale ydelse skal der foretages regelmæssige inspektioner af enheden og ledningsføringen. Denne vedligeholdelse skal foretages af en autoriseret forhandler.
• Fjern eventuelle tilstopninger i luftindtaget og udluftningsåbningerne på en udendørs enhed.

Før En Længere Driftspause

- Afbryd strømmen.

• Tryk på 📄, eller vent i 30 sekunder for at afslutte tilstanden STATUS.
• Indikatoren for "STATUS" lyser, når anlægget er skiftet til tilstanden STATUS.
• Tilstanden STATUS kan ikke aktiveres, när indikatoren for "SETTING" og "PUMPDW" lyser.

FEJLFINDING FEJLFINDING

De følgende symptomer er ikke udtryk for funktionsfejl.

Symptom	Årsag
Lyden af strømmende vand kan høres under drift.	Kølemiddelstrømning i anlægget.
Driften forsinkes i nogle få minutter efter genstart.	Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp.	Der forekommer kondensering eller fordampning på rørene.
Det udendørs anlæg lukker damp ud under opvarming.	Dette skyldes en afrimning, der udføres i varmeveksleren.
Det udendørs anlæg fungerer ikke.	Når udendørstemperaturen ligger uden for driftsintervallet, overgår varmepumpesystemet til beskyttelseskontrol.
Det er vanskeligt at varme systemet op.	Når opvarmningen af det indendørs anlæg sker samtidig med brug af gulvvarme eller radiator, kan det medføre et fald i varmtvandstemperaturen, som kan reducere gulvvarmen eller opvarmningen af radiatoren.En lav udendørstemperatur kan gøre opvarmningen vanskelig.Kontroller, om udtags- eller indtagsåbningen på det udendørs anlæg er blokeret af sne?En lav vandudløbstemperatur kan gøre opvarmningen vanskelig.
Systemet bliver ikke varmt med det samme.	På grund af varmepumpesystemets natur kan det tage et stykke tid at opvarme vandet, hvis enheden anvendes fra koldstart.
Driften påbegyndes, når strømmen kommer igen.	Den automatiske genstart er aktiveret og trådt i kraft.

Symptom	Kontrol
Opvarmningen er ikke effektiv. • Indstil temperaturen korrekt.Kontroller, om radiatorventilen er lukket.Fjern eventuelle hindringer i luftkanalerne (indtag og udtag) på det udendørs anlæg.
Støj under driften. • Kontroller, om anlægget er installeret skråt, eller om låget er lukket korrekt.
Anlægget virker ikke. • Kontroller, om effektafbryderen er blevet aktiveret.
Driftsindikatoren lyser ikke, eller displayet på betjeningspanelet er tomt.	• Kontroller, om strømmen er afbrudt, eller om der er sket strømsvigt.

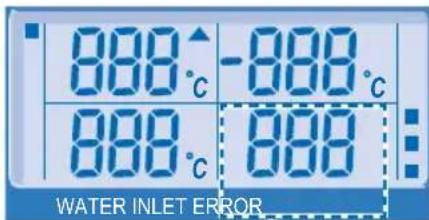

Driftsindikatoren blinker, og der vises en fejlkode på displayet på betjeningspanelet
