BRUGSANVISNING WH-UX09DN8 PANASONIC

Læs brugsanvisningen grundigt igennem før du benytter anlægget og gem den til fremtidig brug.

Sørg for, at anlægget er installeret korrekt af en autoriseret forhandler i overensstemmelse med de følgende instruktioner, før anlægget tages i brug.

Dette symbolet angir en handling som er FORBUDT.

Dette symbolet angir at en handling er PÅBUDT.

ADVARSEL

INNEND∅RS- OG UTEND∅RSENHET

Tak, fordi du har købt et Panasonic -produkt

INDHOLDSFORTEGNELSEINDH

SIKKERHEDSFORSKRIFTER

34\~35

BETJENINGSPANEL

36\~38

INDEND∅RS ENHED

39

FEJLFINDING

40

INFORMATION

41

BEMÄRK BEMÄRK

Illustrationerne i denne brugervejledning er udelukkende til orienteringsformål og kan afvige fra det aktuelle anlæg. Der tages forbehold for ændringer uden varsel med henblik på forbedringer.

DRIFTS BETTINGEL SER

DRIFTSBETINGEI

Vandudløbstemperatur (°C)		Indendørs
OPVARMNING	Maksimum 55
	Minimum 25

Omgivende temperatur (°C)		Udendørs
OPVARMNING	Maksimum 35
	Minimum -20

BEMÆRK : Når udendørstemperaturen er uden for ovenstående temperaturinterval, falder varmekapaciteten betydeligt, og beskyttelsesstyringen kan stoppe udendørsenheden.

SIKKERHEDSFORSKRIFTER

- Panasonic Air-to-Water Heatpump er et delt system kun bestående af en indendørs enhed og en udendørs enhed. Systemet er designet til at kombineres med Panasonic Tank Unit. Hvis en anden tank end Panasonic Tank Unit anvendes sammen med Panasonic Air-to-Water

- D'SPORTEGNELSE: an Panasonic ikke garantere for systemets funktionsdygtighed eller pålidelighed.

• Denne vejledning beskriver kun anvendelse af varmepumpesystemet mellem indendørs og udendørs enheder.
• For andet såsom en vandtank, radiator og system under gulvet henvises til den relevante producents betjeningsmanualer.

For at forhindre personskade, skade mod andre eller beskadigelse af ejendom skal følgende overholdes.

Forkert brug grundet manglende overholdelse af brugsanvisningen kan resultere i person- eller tingskade, og farligheden heraf er klassificeret nedenstående:

Anvisninger, der skal følges, klassifi ceres med følgende symboler:

Dette symbol angiver en handling, der er FORBUDT.

Dette symbol betegner en handling, der er OBLIGATORISK.

ADVARSEL

INDEND∅RS ENHED OG UDEND∅RS ENHED

Apparatet må ikke bruges af personer (herunder børn) med reducerede psykiske kompetencer, sanseevner eller mentale kompetencer, manglende erfaring eller kendskab og viden, medmindre de har fået kyndig vejledning eller instruktioner

vedrørende brug af apparatet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så de ikke leger med apparatet.

Kontakt en autoriseret forhandler eller specialist for at rengøre de indvendige dele, reparere, installere, fjerne og geninstallere enheden. Forkert installation og håndtering kan forårsage lækage, elektrisk stød eller brand.

Installer ikke enheden i en potentiel eksplosiv eller brandbar atmosfære. I modsat fald kan det resultere i en brandulykke.

Stik ikke fi ngrene eller andre genstande ind i den indendørs eller udendørs enhed, da roterende dele kan forårsage personskade.

Berør ikke den udvendige enhed, når det lyner, da det kan forårsage stød.

Undgå at sidde eller træde på enheden, da du kan falde ned.

Installer ikke den indendørs enhed udendørs. Den er kun beregnet til at installere indendørs.

		ADVARSEL
STR∅MFORSYNING
	Brug ikke en ændret ledning, samlet ledning, forlængerledning eller ikkespecifi ceret ledning for at forhindre overophedning og brand.
	Sådan undgås overopvarmning, brand eller elektrisk stød:Brug ikke den samme stikkontakt til andet udstyr.Betjen ikke enheden med våde hænder.Bøj ikke netledningen for meget.
	Hvis netledningen er beskadiget, skal den udskiftes af fabrikanten eller dennes serviceværksted eller fagpersoner med tilsvarende kvalifi kationer for at undgå risikoen for skader.
	Anlægget er udstyret med RCCB (fejlstrømsafbryder med integreret overstrømsbeskyttelse). Det anbefales på det kraftigste, at en autoriseret forhandler kontrollerer funktionen af RCCB kontrolleres efter installation og med jævne mellemrum efter eftersyn eller vedligeholdelse for at sikre, at den er i god stand.I tilfælde af fejl kan der opstå elektrisk stød eller brand.
	Det anbefales på det kraftigste at den installeres med en reststrøm-anordning (RCD) på anlægget for at hindre elektrisk stød eller brand.
	Indstil brugen af dette produkt, når noget unormalt/en fejl, og frakobl netstikket, eller sluk på strømkontakten og afbryderen.(Risiko for røg/brand/elektrisk stød)Eksempler på noget unormalt/en fejlRCCB slukker af sig selv.Der konstateres lugt af brændt, unormal støj eller vibrationslyd, når enheden er i brug.Der bliver ved at komme varmt vand ud af enheden.Kontakt omgående din lokale forhandler for vedligeholdelse/reparation.
	Det anbefales at bruge handsker under udførelse af service eller vedligeholdelse for at undgå farlige situationer.
	Udstyret skal jordforbindes for at forhindre elektrisk stød eller brand.
	Undgå stød ved afbrydelse af strømforsyningen, når:- Før rengøring eller servicering.- Forlænget ikke-anvendelse.
	Dette apparat er til fl ere anvendelser. Alle strømforsyningskredsløb skal slukkes for at få adgang til stikkene i den indendørs enhed, så elektrisk stød, brand eller legemsbeskadigelse undgås.

ADVARSEL

FORSIGTIG

INDEND∅RS ENHED (

Vask ikke den indendørs enhed med vand, benzen, fortynder eller skurepulver.

Du må ikke installere anlægget i nærheden af brændbart udstyr eller på badeværelset. Det kan medføre elektrisk stød eller brand.

Du må ikke røre vandudløbsrøret på det indendørs anlæg, mens det er i brug.

Du må ikke anbringe genstande oven på eller under anlægget.

Berør ikke den skarpe aluminiumsfi nne, da skarpe dele kan forårsage personskade.

Sørg for, at udtømningsrøret er tilsluttet korrekt. I modsatfald kan der opstå lækage.

Kontroller, at installationsracket efter længere tids brug ikke er svækket for at undgå, at enheden falder ned.

BETJENINGSPANEL

Du må ikke udsætte betjeningspanelet for vand eller anden væske. Det kan medføre elektrisk stød eller brand.

Du må ikke trykke på knapperne på betjeningspanelet med hårde, spidse genstande. Det kan beskadige anlægget.

Du må ikke vaske betjeningspanelet med vand, rensebenzin, fortynder eller skurepulver.

Du må ikke selv udføre eftersyn eller service på betjeningspanelet. Kontakt en autoriseret forhandler. Forkert håndtering kan medføre personskade.

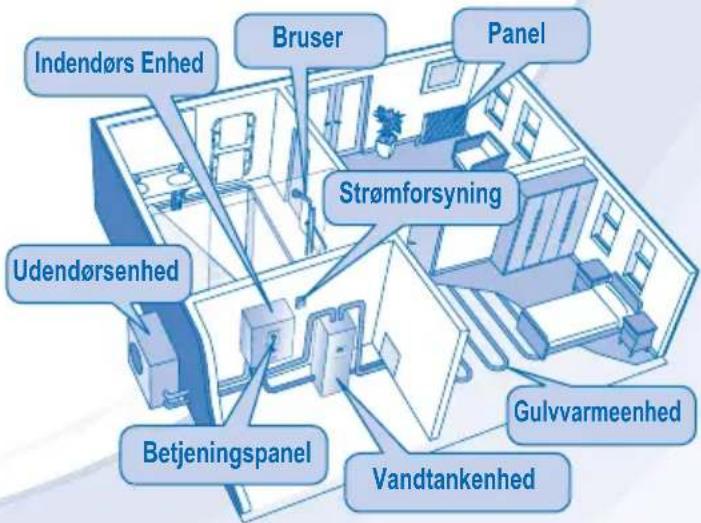

Indendørs Enhed Bruser Panel Udendørsenhed Strømforsyning Betjeningspanel Gulvvarmeenhed Vandtankenhed

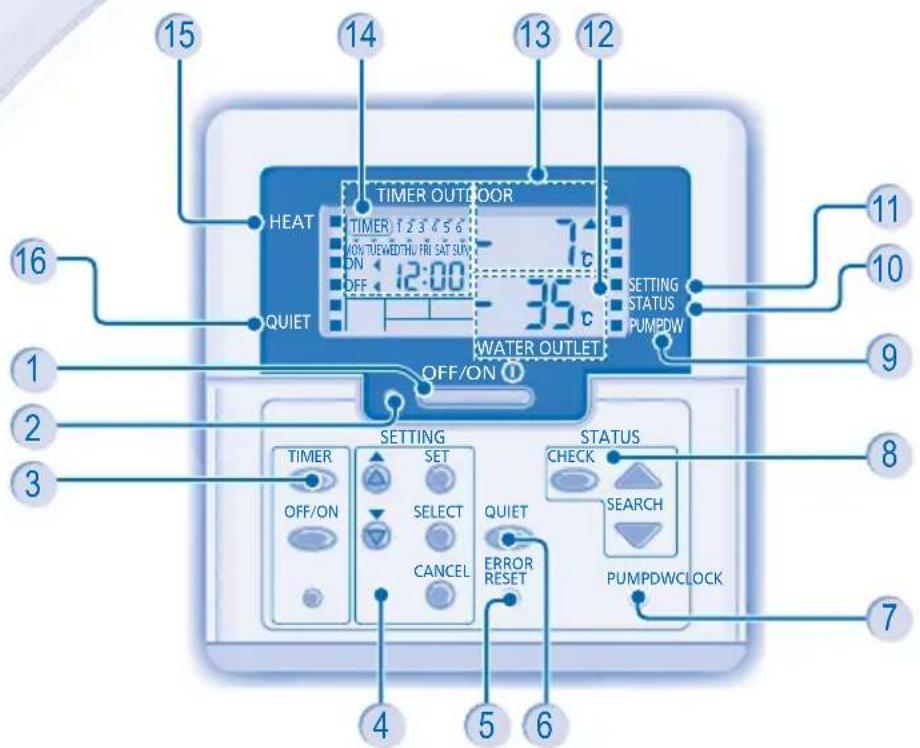

BETJENINGSPANEL

• Nogle funktioner, der er beskrevet i denne vejledning, er muligvis ikke relevante for din enhed.
• Kontakt den nærmeste autoriserede forhandler angående yderligere oplysninger.
  • Ved normal betjening anvendes knapperne ERROR RESET og PUMPDW ikke.

15 14 13 12 11 10 16 HEAT TIMER OUTDOOR 7 ON TUEWEDTHU FRI SAT SUN ON OFF 35 c WAIT OUTLET OFFSET STATUS PUMPDW 1 QUIET 9 1 2 3 OFF/ON 8 SETTING TIMER SET CHECK OFF/ON SELECT CANCEL QUIET ERROR RESET STATUS SEARCH PUMPDWCLOCK 7 4 5 6

1 Knappen OFF/ON
2 Driftsindikator
3 Indstilling af timerens gruppeknapper
4 Knapper i systemindstillingstilstand
5 Knap til nulstilling af fejl
6 Knap til lydløs betjening
7 Knap i udpumpningstilstand
8 Knapper i systemstatuskontroltilstand

9 Indikator for systemudpumpningsstilstand OFF/ON
10 Indikator for systemstatuskontroltilstand OFF/ON
11 Indikator for systemindstillingstilstand OFF/ON
12 Visning af vandudløbstemperatur
13 Visning af udendørstemperatur
14 Timer-/urindstillingsdisplay
15 Indikator for opvarmningstilstand OFF/ON
16 Indikator for lydløs betjening OFF/ON

KONTROLPANEL - FORBEREDELSE

Indstilling af aktuel dag og tid

1. Tryk på CLOCK

2. Tryk på eller for at indstille aktuel dag.

3. Tryk på SET for at bekræfte.
4. Gentag trin 2 og 3 for at indstille den aktuelle tid.

Bemærkninger:

• Den aktuelle dag og tid skal indstilles, när:
• Der første gang tændes for strømmen.
• Det er lang tid siden, at der sidst blev tændt for strømmen.
• Den aktuelle tid, der er indstillet, skal være standardtiden for alle timerbetjeninger.

Grundlæggende Betjening

SÅDAN TÄENDES OG SLUKKES ANLÆGGET

• Når enheden er ON (tændt) er funktions-LEDen tændt og den aktuelle temperatur for vandudløbet og udendørstemperaturen vises på kontrolpanelets display.
• Udendørsenheden leverer varmekapacitet til indendørsenheden.

SÅDAN FÅR DU ST∅JSVAGE OMGIVELSER

- Denne funktion reducerer støjen fra den udendørs enhed. I denne tilstand kan det forårsage reducering af opvarmningskapacitet.

SYSTEMSTATUSKONTROLTILSTAND

1. Tryk på CHECK, og hold den nede i 5 sekunder for at aktivere tilstanden STATUS.
2. Tryk på eller for at kontrollere vandindgangstemperaturen, kompressorens kørselsfrekvens eller fejlhistorikken.

• Tryk på CANCEL for at afslutte tilstanden STATUS.
- Indikatoren for "STATUS" lyser, når anlægget er skiftet til tilstanden STATUS.
- Tilstanden STATUS kan ikke aktiveres, när indikatoren for "SETTING" lyser.

AVANCERET BETJENING

• Det anbefales på det kraftigste at kontakte din nærmeste autoriserede forhandler for at ændre vandtemperaturintervallet.

• Ved brug af kontrolpanelet kan man indstille temperaturintervallet for vandudløbstemperaturen og udendørstemperaturen.

• Tryk på SET, og hold den nede i 5 sekunder for at aktivere tilstanden SETTING. Indikatoren for "SETTING" lyser.

• Tryk på eller for at vælge en parameter.

• Vælg den ønskede parameter, og tryk på for at angive parameteren.
• Tryk på eller for at angive den ønskede temperatur.
• Tryk igen på SET for at bekræfte indstillingen.
  • Gentag trin 2 til 5 for at angive andre parametre.

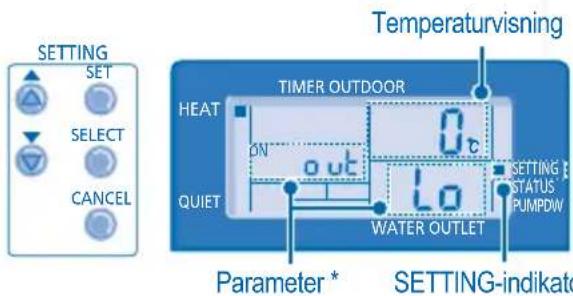

SYSTEMINDSTILLINGSTILSTAND

SETTING SET SELECT CANCEL TEMPERATURVISING TIMER OUTDOOR HEAT OUT QUET 0c LO WATER OUTLET SETTING STATUS PUMPDW Parameter * SETTING-indikato

Betjeningstilstand Parameter \* Beskrivelse

OPVARMNING	out Lo	Indstillet temperatur for lav udendørs omgivende temperatur (-15°C ~ 15°C).
OPVARMNING	out H,	Indstillet temperatur for høj udendørs omgivende temperatur (-15°C ~ 15°C).
OPVARMNING	H20 Lo	Den indstillede vandudløbstemperatur ved nedre udendørstemperatur (25°C ~ 55°C).
OPVARMNING	H20 H,	Den indstillede vandudløbstemperatur ved øvre udendørstemperatur (25°C ~ 55°C).
OPVARMNING	OFF	Valg af Varme OFF (slukket) (YES/NO) (ja/nej)Indstil temperaturen for at slukke for opvarmningsenheden (-20°C ~ -5°C).

SKIFT AF VANDTEMPERATURENS VARMEINDSTILLING

1. Tryk SET indenfor 5 sekunder.

- Gentag trin 3 til 5 for at indstille den ønskede skiftetemperatur (-5°C \~ 5°C).

Bemærkninger:

• Tryk på 📄, eller vent i 30 sekunder for at afslutte tilstanden SETTING.
• De angivne temperaturer gemmes i systemet efter bekræftelsen.
• Tilstanden "SETTING" kan ikke aktiveres, når indikatoren for "PUMPDW" og "STATUS" lyser.

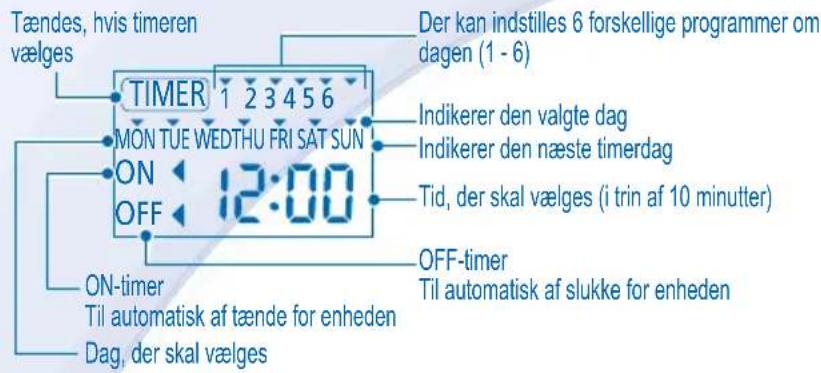

INDSTILLING AF UGENTLIG TIMER

Visning af timer

Tændes, hvis timeren vælges Timer 1 2 3 4 5 6 MON TUE WEDTHU FRI SAT SUN ON 12:00 OFF DER kan indstilles 6 forskellige programmer om dagen (1 - 6) Indikerer den valgte dag Indikerer den næste timerdag Tid, der skal vælges (i trin af 10 minutter) OFF-timer Til automatisk af slukke for enheden ON-timer Til automatisk af tænde for enheden Dag, der skal vælges

TIMER OFF/ON CLOCK SETTING SET SELECT CANCEL

Funktion

Trin

Angiv timer-tilstand

Tryk på

Indstil dag og tid

1. Tryk på eller for at vælge den ønskede dag.
2. Tryk på SELECT for at bekræfte.
3. "1" blinker, tryk derefter på for at indstille program 1.
4. Tryk på OFF/ON for at vælge timer ON eller OFF.
5. Tryk på eller for at vælge den ønskede tid.
6. Tryk på for at bekræfte program 1. Den valgte dag fremhæves med ▼.

- Efter 2 sekunder fl ytter displayet til det næste program.

- Hvis der ikke trykkes på nogen knap under timer-opsætningen i 30 sekunder, eller der trykkes på knappen SET bekræftes indstillingen på dette tidspunkt og timer-opsætningen er slut.

Tilføj/ændr timer Gentag trinnene ovenfor.

Deaktiver timer

1. Tryk på TIMER
2. Tryk på eller indtil den ønskede dag vises, og tryk derefter på
3. Tryk på eller for at kontrollere de indstillede programmer.

for at bekræfte valget.

Annuller timer

1. Tryk på ^TIMER .
2. Tryk på eller indtil den ønskede dag vises.
3. Tryk på SELECT for at angive programindstilling.
4. Tryk på eller indtil det ønskede program vises.
5. Tryk på CANCEL for at annullere programmet.

Bemærkninger:

• Du kan indstille timeren for hver dag i ugen (mandag til søndag) med 6 programmer om dagen.
• Når enheden tændes med ON-timeren, anvendes den tidligere indstillede temperatur til at styre vandets udgangstemperatur.
• Samme timer-program kan ikke indstilles til samme dag.
• Du kan også vælge kollektive dage med samme timer-indstilling.
• Tilskynder til energibesparelse, så det der kan opsættes 6 programmer på en hvilken som helst dag.

FORSIGTIG

- Afbryd strømmen, inden der foretages rengøring.

RENG∅RINGSVEJLEDNING

• Undlad at bruge rensebenzin, fortynder eller skurepulver.
• Brug kun sæbe (pH7) eller neutrale rengøringsmidler til husholdning.
• Brug ikke vand, der er varmere end 40°C.

TIP!

- Til sikring af enhedens optimale ydelse skal der udføres vedligeholdelse med jævne mellemrum. En snavset enhed kan resultere i fejl, og du kan få fejlkoden "H99". Kontakt en autoriseret forhandler.

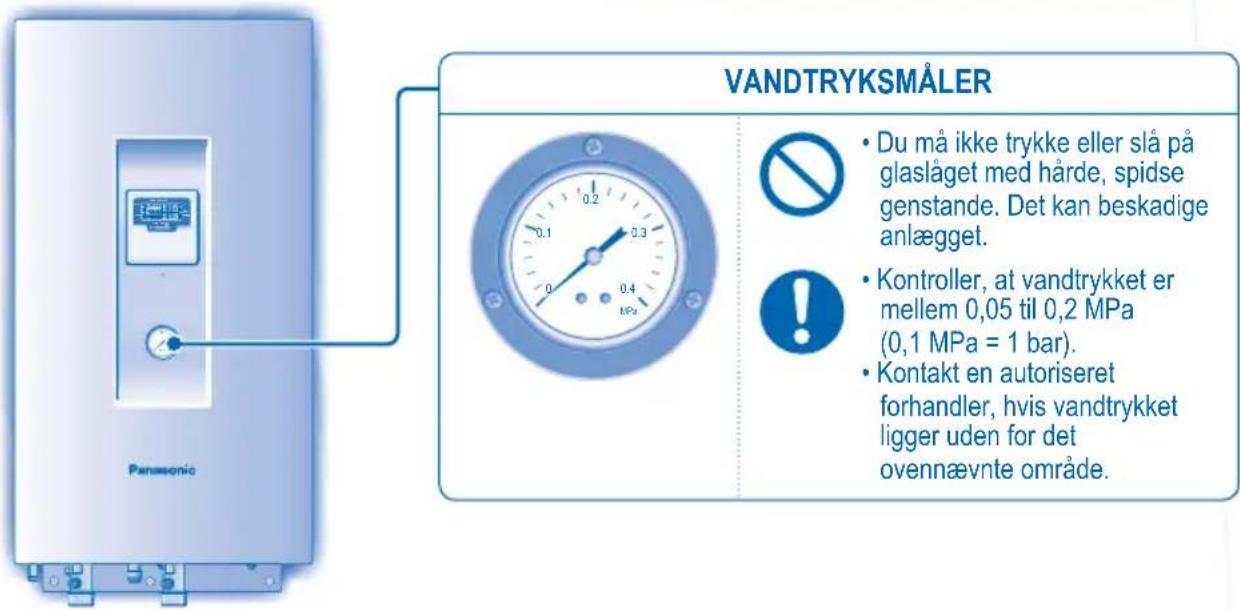

VANDTRYKSMÅLER Du må ikke trykke eller slå på glaslåget med hårde, spidse genstande. Det kan beskadige anlægget. Kontroller, at vandtrykket er mellem 0,05 til 0,2 MPa (0,1 MPa = 1 bar). Kontakt en autoriseret forhandler, hvis vandtrykket ligger uden for det ovennævnte område.

FJERNBETJENING OG BETJENINGSPANEL

• Sprøjt ikke vand direkte på.
• Aftør anlægget forsigtigt med en blød, tør klud.

EKSTERNT FILTER

- Du bedes rense det eksterne filter mindst en gang om året. Hvis dette ikke gøres, kan det medføre at filtret bliver tilstoppet, og at systemet bryder sammen. Du bedes kontakte en autoriseret forhandler.

UDEND∅RSENHED

• Du må ikke blokere luftkanalerne (indtag og udtag), da det kan forårsage lav ydeevne eller nedbrud. Fjern hindringer for at sikre ventilationen.
• Om vinteren skal der fjernes sne omkring det udendørs anlæg, så sneen ikke dækker luftkanalerne (indtag og uddag).

INSPEKTION

• For at sikre enhedens optimale præstation, er der foretaget periodiske inspektioner af enheden, det eksterne filter og ledningsføringen. Denne vedligeholdelse skal foretages af en autoriseret forhandler.
• Fjern eventuelle tilstopninger i luftindtaget og udluftningsåbningerne på en udendørs enhed.

F∅R EN LÆNGERE DRIFTSPAUSE

- Afbryd strømmen.

KRITERIER FOR FUNKTIONSSVIGT

AFBRYD STR∅MMEN, og kontakt derefter en autoriseret forhandler i følgende situationer:

• Unormal lyd ved drift.
• Når der er trængt vand/fremmedpartikler ind i betjeningspanelet.
  • Vand lækker fra indedelen.
• Sikring springer fl ere gange.
• Elkabel overophedet.

De følgende symptomer er ikke udtryk for funktionsfejl.

SYMPTOM SYMPTOM ARS		ÅRSAG
Lyden af strømmende vand kan høres under drift.	►	Kølemiddelstrømning i anlægget.
Driften forsinkes i nogle få minutter efter genstart.	►	Forsinkelsen er en beskyttelse af anlæggets kompressor.
Udendørsenheden udsender vand/damp.►Der forekommer kondensering eller fordampning på rørene.
Det udendørs anlæg lukker damp ud under opvarming.	►	Dette skyldes en afrimning, der udføres i varmeveksleren.
Det udendørs anlæg fungerer ikke.►Når udendørstemperaturen ligger uden for driftsintervallet, overgår varmepumpesystemet til beskyttelseskontrol.
Slukkes der for luft-til-vand varmepumpesystemet.	►	Hvis indendørsenhedens vandindgangstemperatur er lavere end 20°C. Angiv varmer på tanken mere end 20°C.
Det er vanskeligt at varme systemet op.	►	Når opvarmningen af det indendørs anlæg sker samtidig med brug af gulvvarme eller radiator, kan det medføre et fald i varmtvandstemperaturen, som kan reducere gulvvarmen eller opvarmningen af radiatoren.En lav udendørstemperatur kan gøre opvarmningen vanskelig.Kontroller, om udtags- eller indtagsåbningen på det udendørs anlæg er blokeret af sne?En lav vandudløbstemperatur kan gøre opvarmningen vanskelig.
Systemet bliver ikke varmt med det samme.	►	På grund af varmepumpesystemets natur kan det tage et stykke tid at opvarme vandet, hvis enheden anvendes fra koldstart.
Driften påbegyndes, når strømmen kommer igen.	►	Den automatiske genstart er aktiveret og trådt i kraft.

SYMPTOM

Opvarmningen er ikke effektiv.

Støj under driften.

Anlægget virker ikke.

Driftsindikatoren lyser ikke, eller displayet på betjeningspanelet er tomt.

KONTROL

Indstil temperaturen korrekt.Kontroller, om radiatorventilen er lukket.Fjern eventuelle hindringer i luftkanalerne (indtag og udtag) på det udendørs anlæg.

Kontroller, om anlægget er installeret skråt, eller om låget er lukket korrekt.

Kontroller, om effektafbryderen er blevet aktiveret.

Kontroller, om strømmen er afbrudt, eller om der er sket strømsvigt.

Driftsindikatoren blinker, og der vises en fejlkode på displayet på betjeningspanelet.

TIMER
TIMER	1 2 3 4 5 6
MÔN TỔE WEDTHU FRI SẠT SUN
ON	H76
OFF

Oplysninger til brugere om indsamling og bortskaffelse af udtjent udstyr

Hvis disse symboler findes på produkterne, emballagen og/eller medfølgende dokumentation, betyder det, at udtjente elektriske og elektroniske produkter ikke må bortskaffes med almindeligt husholdsningsaffald.

Indlever produkterne på de korrekte indsamlingssteder, jævnfør gældende lov og direktiverne 2002/96/EF og 2006/66/EF, for at sikre korrekt behandling, genvinding og genbrug af udtjente produkter.

Korrekt bortskaffelse af produkterne er med til at bevare værdifulde ressourser og forhindre de eventuelle negative påvirkninger af vores helbred og miljø, der kan opstå som følge af forkert bortskaffelse.

Yderligere oplysninger om indsamling og genvinding af udtjente produkter fås ved henvendelse til de lokale myndigheder, dit renovationsselskab eller det sted, hvor du købte elementerne.

Usagkyndig bortskaffelse af elektronikskrot og batterier kan eventuelt udløse bødeforlæg.

For kommercielle brugere i Den Europæiske Union

[Information om bortskaffelse i lande uden for Den Europæiske Union]

Disse symboler gælder kun inden for Den Europæiske Union. ∅nsker du at kassere sådanne produkter, bedes du forhøre dig hos din forhandler eller kommune med henblik på en hensigtsmæssig bortskaffelse.
