BRUGSANVISNING iQ700 WM16T4E8DN SIEMENS

Den nye vaskemaskine

Du har valgt at anskaffe en vaskemaskine fra Siemens.

Brug et par minutter til at læse denne tekst, så du kan lære alle fordelene ved din vaskemaskine at kende.

Alle vaskemaskiner, der leveres fra vores fabrik, bliver grundigt kontrolleret for fejl og mangler, så vi kan være sikre på, at de lever op til de høje kvalitetskrav, som mærket Siemens står for.

Der findes yderligere oplysninger om vores produkter, tilbehør, reservedele og service på vores hjemmeside www.siemens-home.bsh-group.com eller ved henvendelse til vores kundeservicecentre.

Hvis betjenings- og opstillingsvejledningen beskriver forskellige modeller, henvises til forskellene på de pågældende steder.

Tag først vaskemaskinen i brug, når du har læst denne betjenings- og opstillingsvejledning!

Kombination af dette symbol og signalord advarer om en potentielt farlig situation. Tilsidesættelse af denne anvisning kan medføre tilskadekomst og død.

Pas på!

Dette signalord advarer om en potentielt farlig situation. Tilsidesættelse af denne anvisning kan medføre materielle skader og/eller miljøskader.

Anvisning / tip

Anvisninger om optimal brug af maskinen / andre nyttige oplysninger.

1. 2. 3. / a) b) c)

Handlingsrækkefølger angives med tal eller bogstaver.

/ -

Opremsninger vises med en firkant-bullet eller med en skråstreg.

Indholdsfortegnelse

Sikkerhedsanvisninger .....5

Børn/personer/kæledyr 5

Installation. 6

Funktion 9

Rengøring/vedligeholdelse. . . . . . . 10

Sikkerhedsanvisninger ..... 14

Opstillingsfladen 14

Opstilling på en sokkel eller et gulv, som er lagt på træbjælker ..... 14

Opstilling på repos med skuffe. . . . . 14

Indbygning af maskinen i et køkkenelement....15

Fjerne transportsikringerne ..... 15

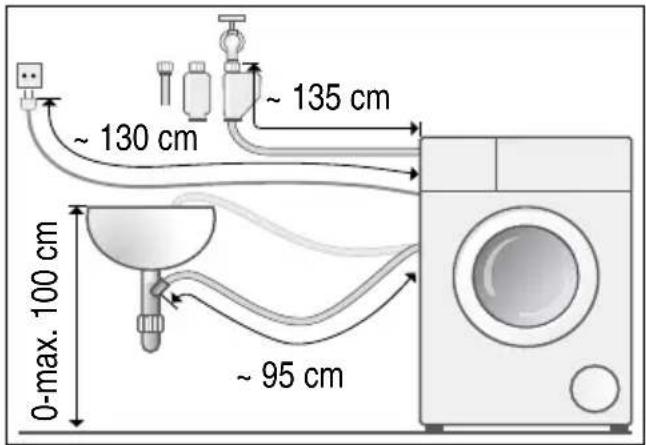

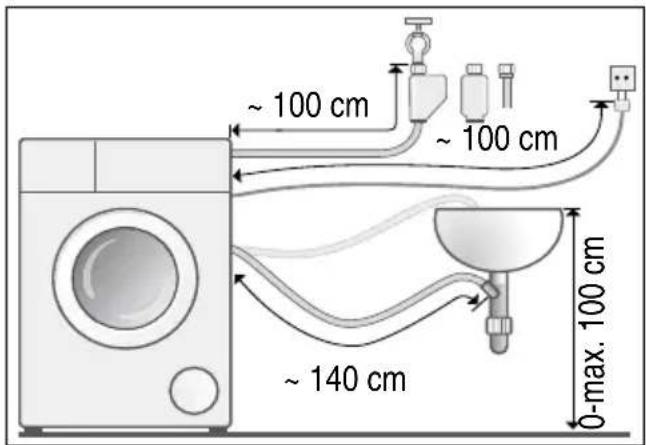

Slange- og ledningslængder. . . . . . 16

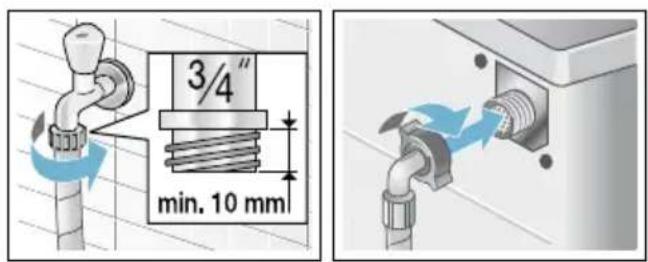

Vandtilførsel 17

Vandtilførsel 18

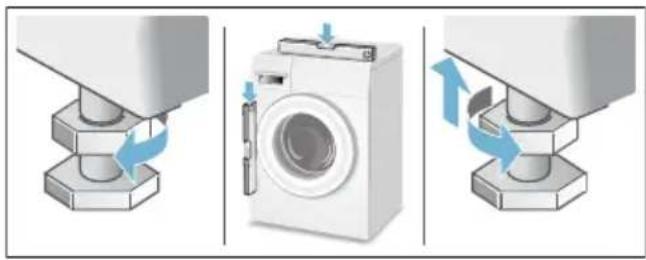

Indjustering 19

Elektrisk tilslutning 20

Inden den 1. vask....21

Transport 21

Lær maskinen at kende.....22

Vaskemaskine 22

Betjeningsfelt 23

Displayfelt 24

Vasketøj 25

Forberedelse af vasketøj 25

Sortering af vasketøj. 25

Stivning. 26

Farvning/blegning. 26

lblødsætning. 26

Vaskemiddel 27

Rigtigt valg af vaskemiddel .....27

Spar energi og vaskemiddel .....27

Forindstillinger for programmer 28

Temperatur....28

Centrifugeringshastighed. . . . . . . . . .28

Færdig om-tid .....28

Ekstra programindstillinger . . . 29

speed/eco 29

Antikrøl 29

Vand&Skyl+....29

Forvask 29

Betjening af maskinen ..... 30

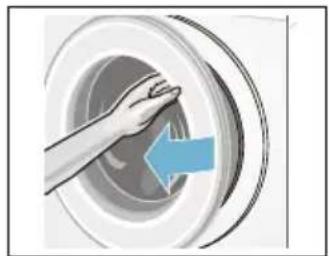

Forberedelse af vaskemaskine .....30

Valg af program/start af maskine . . .30

Ændring af programmernes forindstillinger ....30

Valg af ekstra programindstillinger . .30

llægning af vasketøj i tromlen .....31

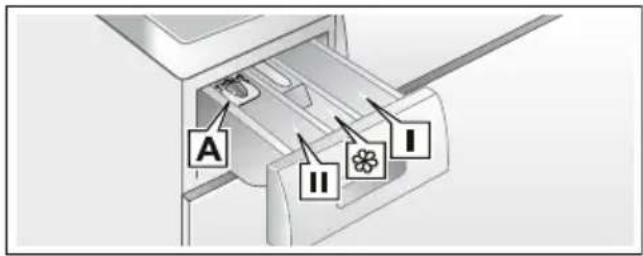

Dosering og påfyldning af vaske- og plejemidler ....31

Start af program .....32

Børnesikring .....33

Efterfyldning af vasketøj. . . . . . . . . . . . . . . 33

Ændring af program .....33

Afbryde program ....33

Programslut ved skyllestop .....33

Programslut. 34

Udtagning af vasketøj / slukning af maskine. . . . . . . . . . . . . . . . . . . . . . . . . . 34

Sensorsystem 34

Mængdeautomatik. . . . . . . . . . . . . . . . . . . 34

Balancekontrol-system .....34

VoltMonitor 34

Indstilling af lydsignal ..... 35

Rengøring og pleje ..... 35

Kabinet/betjeningspanel ..... 36

Vasketromle. 36

Afkalkning 36

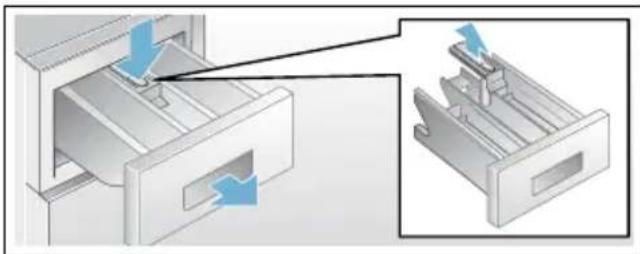

Sæbeskuffe og kabinet ..... 36

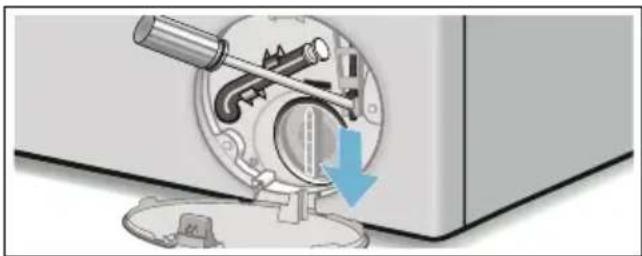

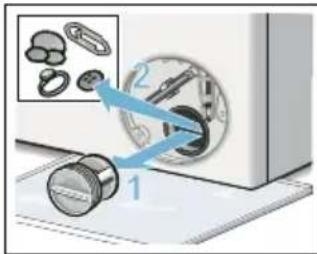

Pumpe tilstoppet 37

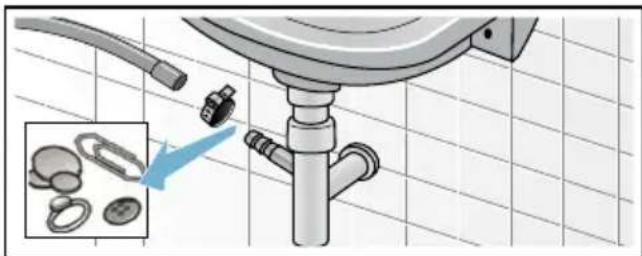

Afløbsslange er tilstoppet ved vandlås 37

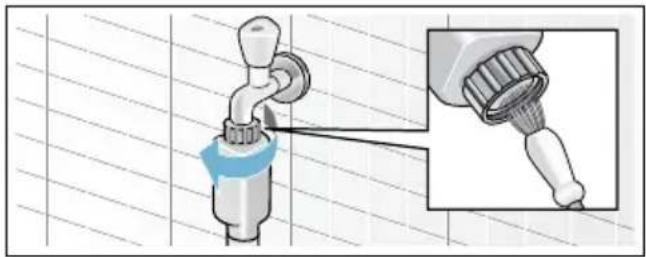

Sien i vandtilløbet er tilstoppet. . . . . 38

En fejl, hvad gør man? ..... 38

Nødåbning. 38

Henvisninger i displayfeltet ..... 39

En fejl, hvad gør man?.... 40

Kundeservice 42

Tekniske data 42

Aquastop-garanti ..... 43

■ Apparatet er kun beregnet til privat husholdningsbrug.
- Apparatet må ikke opstilles eller anvendes på steder med frostfare og/eller med udendørs forhold.Apparatet kan blive beskadiget, hvis restvand inde i apparatet fryser til is. Hvis slangerne fryser, kan de knække/springe.
■ Dette apparat må kun bruges i private husholdninger til vask af vasketøj, som tåler maskinvask, og til vask af uld, som tåler håndvask (se plejemærkerne på tøjet). Enhver anden anvendelse er ikke anvendelse i henhold til apparatets formål og er ikke tilladt.
■ Dette apparat er beregnet til drift med ledningsvand under anvendelse af gængse vaskemidler og plejeprodukter (beregnet til brug i vaskemaskiner).
■ Dette apparat er beregnet til brug op til en højde på maksimalt 4000 meter over havets overflade.

Inden apparatet tages i brug:

Kontroller apparatet for synlige skader. Tag ikke apparatet i brug, hvis det er beskadiget. Kontakt leverandøren eller kundeservice i tilfælde af problemer.

Læs og følg anvisningerne i brugs- og installationsvejledningen og alle andre dokumenter, som følger med apparatet.

Opbevar dokumentationen til senere brug eller til efterfølgende ejere af apparatet.

Sikkerhedsanvisninger

Følgende sikkerhedsanvisninger og advarsler har som formål at beskytte brugeren mod tilskadekomst og at forhindre materielle skader på omgivelserne.

Det er derudover vigtigt at tage de nødvendige forholdsregler og udvise den nødvendige omhu ved installation, vedligeholdelse, rengøring og betjening af apparatet.

Børn/personer/kæledyr

Advarsel

Livsfare!

Børn og personer, som ikke er i stand til at vurdere de risici, der er forbundet med brugen af apparatet, kan komme til skade eller komme i livsfarlige situationer. Vær derfor opmærksom på følgende:

- Apparatet må bruges af børn over 8 år og af personer med reducerede fysiske, sensoriske eller mentale evner eller af personer med manglende erfaring eller viden, hvis de er under opsyn eller er blevet instrueret om sikker brug af apparatet af og har forstået den potentielle risiko, som brugen af apparatet indebærer.

■ Børn må ikke lege med apparatet.
■ Børn må ikke rengøre eller vedligeholde apparatet uden at være under opsyn.
- Hold børn under 3 år og kæledyr borte fra apparatet.
- Lad ikke apparatet være uden opsyn, når der er børn eller personer i nærheden, som ikke er i stand til at vurdere risikoen.

Advarsel

Livsfare!

Børn kan låse sig inde i apparatet og derved komme i en livsfarlig situation.

• Opstil ikke apparatet bag en dør, fordi dette kan spærre for apparatets luge eller forhindre, at den kan åbnes helt.
  Gør følgende, når apparatets skal kasseres: Træk netstikket ud af kontakten, inden nedledningen klippes over, og ødelæg derefter låsen i apparatets luge.

Advarsel

Fare for kvælning!

Børn kan blive fanget i emballage/plastfolie eller emballagedele, hvis de får lov til at lege med dem, eller de kan trække dem over hovedet og blive kvalt. Hold emballage, plastfolie og emballagedele udenfor børns rækkevidde.

⚠ Advarsel Fare for forgiftning!

Vaskemidler og plejeprodukter kan forårsage forgiftning, hvis de indtages.

Søg læge, hvis sådanne midler ved et uheld indtages.Opbevar vaskemidler og plejeprodukter utilgængeligt for børn.

Advarsel Fare for forbrænding!

Når der vaskes ved høje temperaturer, bliver glasset i apparatets luge meget varmt. Sørg for, at børn ikke rører ved lugen, när den er varm.

Advarsel Irritation af øjne/hud!

Vaskemidler og plejeprodukter kan forårsage irritation, hvis de kommer i kontakt med øjne/hud.

Skyl øjne/hud grundigt i tilfælde af kontakt med vaskemidler og plejeprodukter. Opbevar vaskemidler og plejeprodukter utilgængeligt for børn.

Installation

⚠ Advarsel Fare for elektrisk stød/brand/ materiel skade/beskadigelse af apparatet!

Det kan medføre farlige situationer, hvis apparatet ikke bliver installeret korrekt. Overhold følgende anvisninger:

- Netspændingen i stikkontakten skal svare til den mærkespænding, som er angivet på apparatet (typeskiltet). Tilslutningseffekten og den krævede sikringsstørrelse er angivet på typeskiltet.

■ Netstikket og sikkerhedsstikkontakten skal passe sammen, og jordforbindelsen skal være korrekt installeret.

■ Installationen skal have et tilstrækkeligt stort ledningstværsnit.

Der skal altid være fri adgang til netstikket. Hvis dette ikke er muligt, skal der for at opfylde de relevante sikkerhedsforskrifter indbygges en afbryder (alpolet afbryder) i den permanente installation i overensstemmelse med lovgivningen for elektriske installationer.

■ Hvis der bruges en fejlstrømsafbryder, skal den være forsynet med følgende mærke: 📌. Kun med dette mærke er det sikret, at fejlstrømsafbryderen opfylder den gældende lovgivning.

Advarsel

Fare for elektrisk stød/brand/materiel skade/beskadigelse af apparatet!

Ændring eller beskadigelse af apparatets netledning kan medføre elektrisk stød, kortslutning eller brand som følge af overophedning. Netledningen må ikke lægges i løkker, blive klemt eller ændret, og den må ikke komme i kontakt med varmekilder.

Advarsel

Brandfare/fare for materiel skade/beskadigelse af apparatet!

Anvendelse af forlængerledninger og multistik kan medføre brand på grund af overophedning eller kortslutning.

Tilslut apparatet direkte i en korrekt installeret stikkontakt med jordforbindelse. Brug ikke forlængerledninger, stikdåser med flere uddag eller dobbeltstik.

Advarsel

Fare for tilskadekomst/materiel skade/beskadigelse af apparatet!

• Apparatet kan vibrere eller bevæge sig under driften med potentiel fare for tilskadekomst eller materielle skader.
  Placer apparatet på et rent, plant og solidt underlag, og indjuster apparatet til vandret med skruefødderne ved hjælp af et vaterpas.
  ■ Hvis apparatet transporteres eller løftes i dele, der stikker ud (f.eks. apparatets luge), kan de knække af og derved forårsage tilskadekomst.
  Brug ikke dele, der stikker ud fra apparatet, til at transportere eller løfte det med.

Advarsel Fare for tilskadekomst!

■ Apparatet er meget tungt.
Der er fare for tilskadekomst, när det løftes.
Løft ikke apparatet alene.
■ Apparatet har skarpe kanter, som kan forårsage snitsår i hænderne.
Hold ikke på de skarpe kanter, när apparatet løftes.
Brug beskyttelseshandsker, när det løftes.
■ Der er fare for snubling og tilskadekomst, hvis apparatets slanger og netledning ikke forlægges korrekt.
Læg slanger og ledninger, så der ikke er fare for snubling.

Pas på!

Fare for materiel skade/ beskadigelse af apparatet

■ Hvis vandtrykket er for højt eller for lavt, fungerer apparatet eventuelt ikke korrekt, og der kan også opstå materiel skade eller beskadigelse af apparatet. Kontroller, at vandtrykket i forsyningsnettet er mindst 100 kPa (1 bar), og at det ikke overstiger 1000 kPa (10 bar).

• AEndring eller beskadigelse af vandtilførselsslangerne kan medføre materiel skade eller beskadigelse af apparatet.
  Vandslangerne må ikke lægges i løkker, blive klemt, ændres eller blive beskadiget.

■ Anvendelse af slanger af andre fabrikater til tilslutning af vandtilførslen kan medføre materiel skade eller beskadigelse af apparatet. Brug kun de slanger, som er leveret med apparatet, eller slanger, der er købt som originale reservedele.

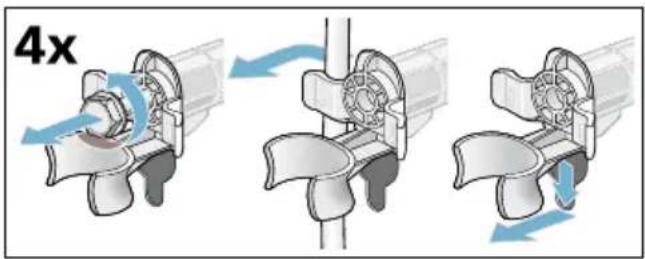

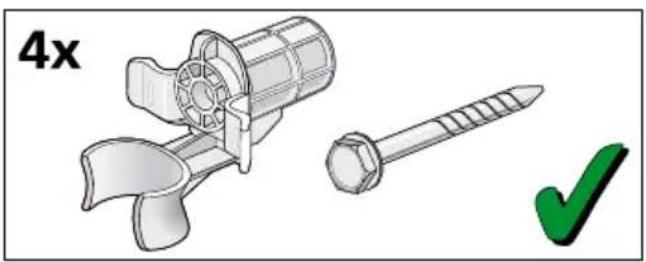

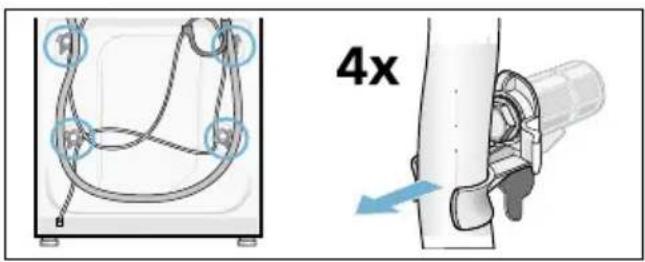

■ Under transport er apparatet sikret med transportsikringer. Hvis transportsikringerne ikke fjernes, før apparatet tages i brug, kan det blive beskadiget.

Det er vigtigt at fjerne alle transportsikringer helt, inden apparatet tages i brug første gang. Sørg for at opbevare transportsikringerne til senere brug. Hvis apparatet skal transporteres, er det vigtigt, at

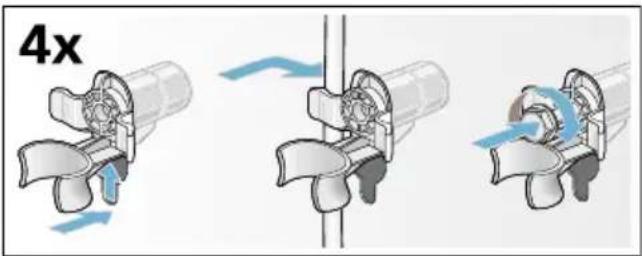

transportsikringerne bliver placeret i apparatet igen for at forhindre beskadigelse under transporten.

Funktion

Advarsel Eksplosionsfare/brandfare!

Vasketøj, som er forbehandlet med rensemidler, som indeholder opløsningsmidler, f.eks. pletfjerner/rensevæske, kan forårsage en eksplosion i tromlen.

Skyl vasketøjet grundigt i vand, inden det vaskes i maskinen.

Advarsel Fare for forgiftning!

Rengøringsmidler, som indeholder opløsningsmidler, som f.eks. rensevæske, kan afgive giftige dampe. Brug ikke rengøringsmidler, der indeholder opløsningsmidler.

Advarsel Fare for tilskadekomst!

■ Hvis man støtter sig til/sidder på den åbne luge, kan apparatet vælte, hvilket kan medføre tilskadekomst. Brug ikke den åbne luge som støtte.
■ Apparatets toplade kan knække, hvis personer står på den, hvilket kan medføre tilskadekomst. Stå ikke ovenpå apparatet.
- Der er fare for håndskader, hvis hænderne stikkes ind i tromlen, mens den stadig drejer rundt. Vent, til tromlen ikke længere drejer.

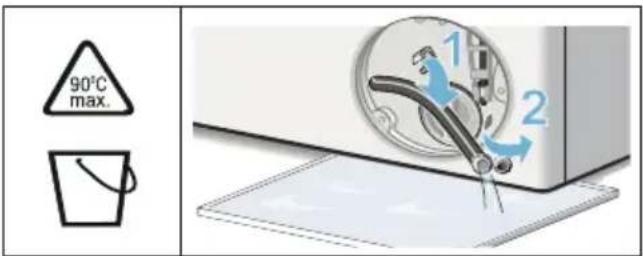

Advarsel Fare for skoldning!

Når der vaskes ved høje temperaturer, er der fare for skoldning ved kontakt med det varme sæbevand (f.eks. når der løber varmt sæbevand ud i en håndvask). Stik aldrig hånden i varmt sæbevand.

Advarsel Irritation af øjne/hud!

Vaskemidler og plejeprodukter kan sprøjte ud af sæbeskuffen, hvis den åbnes, mens apparatet er i drift.

Skyl øjne/hud grundigt i tilfælde af kontakt med vaskemidler og plejeprodukter. Søg læge, hvis sådanne midler ved et uheld indtages.

Pas på!

Fare for materiel skade/ beskadigelse af apparatet

■ Hvis der lægges mere vasketøj i apparatet end den maksimalt tilladte mængde, kan apparatet eventuelt ikke fungere korrekt, eller der kan opstå materiel skade eller beskadigelse af apparatet.
Overskrid ikke den maksimale mængde af tørt vasketøj. Sørg for at overholde de maksimale tøjmængder, som er angivet for hvert program → Supplement til installations- og betjeningsvejledningen.
■ Anvendelse af en forkert mængde vaskemiddel eller rengøringsmiddel kan medføre materiel skade eller beskadigelse af apparatet.
Følg producentens anvisninger ved anvendelse af vaskemidler, plejeprodukter og rengøringsmidler.

Apparatet drives med elektricitet. Der fare for elektrisk stød ved kontakt med strømførende komponenter. Vær derfor opmærksom på følgende:

■ Sluk for apparatet.Afbryd strømtilførslen til apparatet (træk netstikket ud).
■ Rør aldrig ved netstikket med våde hænder.
- Hold i selve stikket, når netstikket tages ud af kontakten, og træk aldrig i netledningen, fordi dette kan beskadige den.
■ Der må ikke foretages tekniske ændringer af apparatet eller dets funktioner.
■ Reparationer og andre former for arbejde på apparatet må kun udføres af kundeservice eller af en elektriker. Det samme gælder for en eventuel udskiftning af netledningen.
■ Der kan bestilles en netledning som reservedel hos kundeservice.

Advarsel

Rengøringsmidler, som indeholder opløsningsmidler, som f.eks. rensevæske, kan afgive giftige dampe. Brug ikke rengøringsmidler, der indeholder opløsningsmidler.

Advarsel

Fare for elektrisk stød/materiel skade/beskadigelse af apparatet!

Det kan medføre en kortslutning, hvis der trænger fugtighed ind i apparatet. Apparatet må ikke rengøres med trykvand, damprenser, slange eller tryksprøjte.

Advarsel

Fare for tilskadekomst/materiel skade/beskadigelse af apparatet!

Anvendelse af reservedele og tilbehør af andre fabrikater er farligt og kan medføre materiel skade eller beskadigelse af apparatet.

Anvend af sikkerhedsmæssige grunde kun originale reservedele og originalt tilbehør.

Pas på!

Fare for materiel skade/ beskadigelse af apparatet

Rensemidler og midler til forbehandling af vasketøj (f.eks. pletfjerner, forbehandlingsspray osv.) kan forårsage skader, hvis de kommer i kontakt med apparatets overflader. Vær derfor opmærksom på følgende:

■ Lad ikke sådanne midler komme i kontakt med apparatets overflader.

■ Apparatet må kun rengøres med vand og en blød fugtig klud.
■ Fjern altid dråber eller rester af vaskemiddel med det samme.

Miljøbeskyttelse

Emballage/kasserede apparater

Bortskaf emballagen miljøvenligt.

Denne vaskemaskine er mærket i henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr (waste electrical and electronic equipment - WEEE). Dette direktiv indeholder bestemmelser mht. returnering og recycling af kasseret elektrisk udstyr gældende i hele EU.

Sparetips

• Udnyt den maksimale vasketøjsmængde for programmerne. Se den vedlagte programoversigt → i Brugs- og opstillingsvejledningen.
  ■ Vask normalt snavset vasketøj uden forvask.
  ■ Ved let og normalt snavset vasketøj kan der spares både energi og vaskemiddel. → Side 27
• De mulige temperaturer står i forhold til plejemærkerne på tekstilerne. De aktuelle temperaturer i maskinen kan afvige fra disse for at sikre den optimale balance mellem energibesparelse og vaskeresultat.

■ Henvisning om energiforbruget\*:

→ Side 24

Visningen angiver den relative højde af energiforbruget i forhold til det valgte program. Jo flere indikatorlamper, der lyser, jo større er det pågældende forbrug. På den måde er det muligt at sammenligne forbruget ved valget af de forskellige programindstillinger i de enkelte programmer og eventuelt vælge en mere energibesparende programindstilling.

* afhængigt af model

■ Energisparefunktionen: Displayets belysning slukkes efter et par minutter, tasten ▷ blinker. Tryk på en vilkårlig tast for at aktivere belysningen.
Energisparefunktionen aktiveres ikke under et igangværende program.

■ Hvis vasketøjet efterfølgende skal tørres i tørretumbler, skal centrifugeringshastigheden vælges iht. anvisningerne fra producenten af tørretumbleren.

Bemærk: Kontroller maskinen for transportskader. Maskinen må ikke tages i brug, hvis den er beskadiget. Kontakt forhandleren, hvor maskinen er købt, eller vores kundeservice i tilfælde af reklamationer. → Side 42

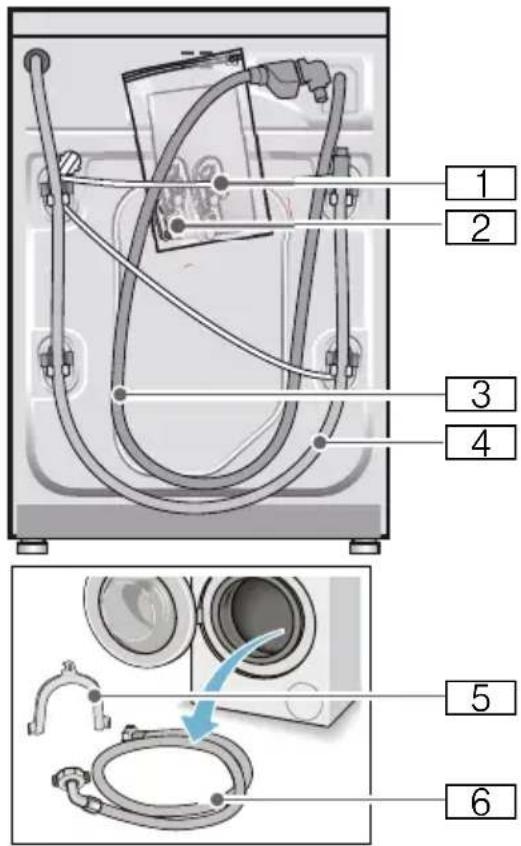

1 2 3 4 5 6

1 Netledning
2 Pose:

■ Brugs- og opstillingsvejledning
■ Liste over kundeservicesteder*
Garanti*

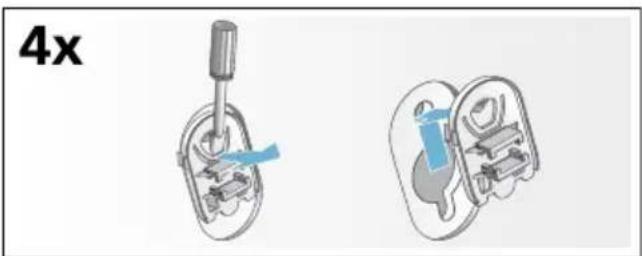

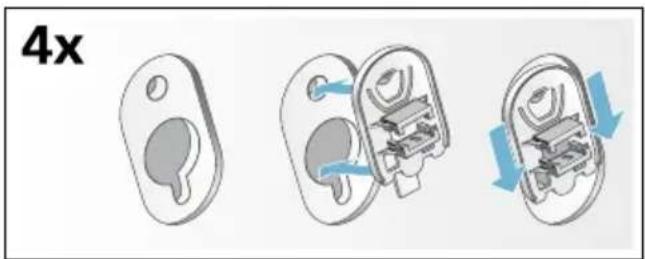

■ Kapper til afdækning af åbningerne, när transportsikringerne er fjernet

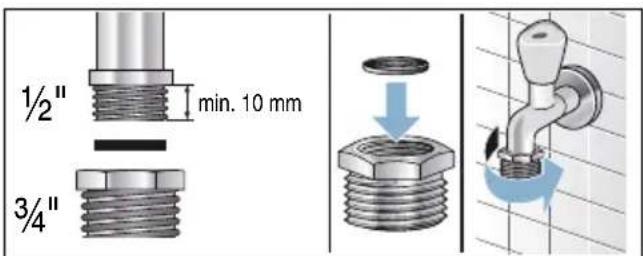

Adapter med tætningsskrive fra 21 mm = 12 " til 26,4 mm = 34 " *

3 Vandtilløbsslange ved model med Aquastop

4 Afløbsslange

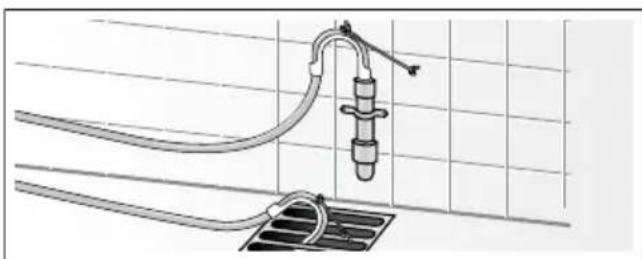

5 Rørbøjning til fastgørelse af afløbsslangen*

6 Vandtilløbsslange ved model Standard/Aqua-Secure

* afhængig af model

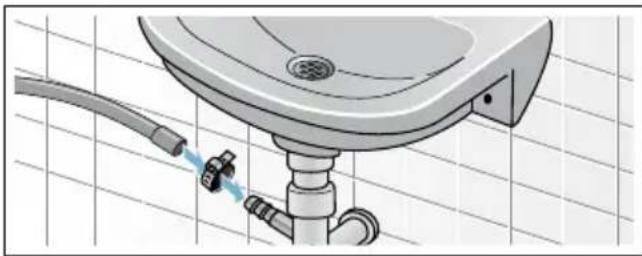

Ved tilslutning til en vandlås er det derudover nødvendigt med et slangespændebånd ∅ 24 - 40 mm (specialforretning).

Nyttigt værktøj

■ Vaterpas til indjustering
■ Skruenøgler:

- SW13 til løsning af transportsikringerne og

- SW17 til justering af maskinens fødder

Sikkerhedsanvisninger

Advarsel

Fare for tilskadekomst!

■ Vaskemaskinen er meget tung. Vær forsigtig, när vaskemaskinen løftes/transporteres.
■ Hvis vaskemaskinen løftes i fremspringende dele (f.eks. lugen), kan delene brække af og medføre tilskadekomst. Løft ikke vaskemaskinen i fremspringende dele.
■ Forkert førte slanger og netledninger medfører fare for snubling og tilskadekomst. Slanger og ledninger skal føres, så der ikke er fare for snubling.

Pas på!

Beskadigelse af vaskemaskinen

Hvis vandet i slangerne fryser, kan de knække/springe. Vaskemaskinen må ikke opstilles på et sted, hvor der er fare for frost eller i det fri.

Pas på!

Vandskader

Tilslutningerne for vandtilløbslange og afløbsslangen står under et højt tryk. Det er meget vigtigt, at anvisningerne i dette kapitel overholdes - derved undgås lækager eller vandskader.

Anvisninger

• Ud over de her anførte anvisninger kan der være særlige forskrifter fra det pågældende vandværk og elektricitetsselskab, som skal overholdes.
  ■ Lad i tvivlstilfælde en fagmand foretage tilslutningen.

Opstillingsfladen

Bemærk: Det er vigtigt, at maskinen står stabilt, så den ikke vandrer!

• Opstillingsstedet skal være plant og stabilt.
  ■ Bløde gulve/gulvbelægninger er uegnede.

Opstilling på en sokkel eller et gulv, som er lagt på træbjælker

Pas på!

Beskadigelse af vaskemaskinen

Vaskemaskinen kan vandre under centrifugeringen og vippe/falde ned fra soklen.

Fastgør altid maskinens fødder med monteringsbeslag.

Bestill.-nr. WMZ 2200, WX 9756, Z 7080X0

Bemærk: Opstilling på et gulv på træbjælker:

■ Så vidt muligt i et hjørne.
På en vandbestandig træplade (min. 30 mm tyk), hvortil maskinfødderne er fastgjort.

Opstilling på repos med skuffe

Repos, bestill.nr.: WMZ 20490, WZ 20490, WZ 20510, WZ 20520

Indbygning af maskinen i et køkkenelement

Advarsel

Livsfare!

Ved kontakt med spændingsførende dele er der fare for elektrisk stød.

Fjern aldrig maskinens afdækningsplade.

Anvisninger

Der kræves en niche med en bredde på 60 cm.
Vaskemaskinen må kun opstilles under en gennemgående bordplade, som er fast forbundet med skabene ved siden af.

Fjerne transportsikringerne

Pas på!

Beskadigelse af vaskemaskinen

■ Maskinen skal være sikret med transportsikringer under transport. Hvis transportsikringer ikke fjernes, kan de f.eks. beskadige tromlen, när vaskemaskinen startes.
Fjern altid alle 4 transportsikringer, inden maskinen tages i brug første gang. Opbevar transportsikringerne.

For at undgå transportskader skal transportsikringen altid monteres igen, inden vaskemaskinen på et senere tidspunkt bliver transporteret.

Bemærk: Opbevar skruer og muffer.

1. Tag slangerne ud af holderne.

4x

1. Skru alle 4 transportsikringsskruer ud med en SW13 skruenøgle, og fjern dem. Fjern mufferne. Tag netledningen ud af holderne.

4x

1. Sæt afdækningerne i. Lås afdækningerne fast ved at trykke på låsekrogene, til de går i indgreb.

4x

Slange- og ledningslængder

■ Tilslutning i venstre side

0-max. 100 cm ~ 130 cm ~ 135 cm ~ 95 cm

■ Tilslutning i højre side

~ 100 cm ~ 100 cm ~ 140 cm 0-max. 100 cm

Tip: Fås hos forhandleren/kundeservice:

■ Forlængerstykke til Aquastop- hhv. koldtvands-tilløbsslange (ca. 2,50 m). Bestill.-nr. WM Z2380, WZ 10130, CZ 11350, Z 7070X0

Længere tilløbsslange (ca. 2,20 m) til model Standard. Komponent-nr. til kundeservice: 00353925

Vandtilførsel

Advarsel Livsfare!

Ved kontakt med spændingsførende dele er der fare for elektrisk stød. Aquastop-sikkerhedsventilen må ikke dykkes ned i vand (indeholder en elektrisk ventil).

Anvisninger

■ Vaskemaskinen må kun anvendes med koldt ledningsvand.
■ Maskinen må aldrig tilsluttes til blandingsbatteriet på en trykløs vandvarmer.
Brug kun den leverede tilløbsslange eller en tilløbsslange, der er købt i en autoriseret faghandel. Der må ikke anvendes brugte tilløbsslanger.
■ Vandtilløbsslangen må ikke knækkes eller komme i klemme.
Vandtilløbsslangen må ikke forandres (afkortes eller skæres over), ellers kan dens styrke ikke mere garanteres.
- Spænd kun slangeforskruningerne til med hånden. Hvis forskruningerne spændes for fast til med et værktøj (tang), kan gevindene tage skade.
Ved tilslutning på en 21 mm = 12 " vandhane skal der først monteres en adapter* med tætningsskive på 21 mm = 12 " til 26,4 mm = 34 ". * med i leveringen afhængigt af model

1/2" min. 10 mm 3/4"

Optimalt vandtryk i vandforsyningsnettet:

minimum 100 kPa (1 bar)

maksimum 1000 kPa (10 bar)

Når vandhanen er åben, skal vandflowet være mindst 8 l/min.

Hvis vandtrykket er højere, skal der monteres en trykreduktionsventil.

Tilslutning

Tilslut vandtilløbsslangen på vandhanen (26,4 mm = 3/4") og på maskinen (ikke ved modeller med Aquastop, fast installeret slange):

■ Model: Standard

3/4" min. 10 mm

Bemærk: Luk forsigtigt vandhanen op, og kontroller samtidig, om tilslutningsstederne er tætte. Skrueforbindelse står under vandledningstryk.

Vandtilførsel

Advarsel

Fare for skoldning!

Ved vask ved høje temperaturer kan berøring af det varme vaskevand medføre skoldning, f.eks. når varmt vaskevand pumpes ud i en håndvask. Stik ikke hænderne i varmt vaskevand.

Pas på!

Vandskade

Under udpumpningen er vandtrykket højt i afløbsslangen, som kan glide ud af håndvasken eller af tilslutningsstedet. Fastgør afløbsslangen, så den ikke kan glide ud.

Pas på!

Skader på apparat/tekstiler

Hvis afløbsslangens ende er dykket ned i det udpumpede vand, kan vandet blive suget tilbage i apparatet og beskadige både apparat og tøj. Kontroller, at:

■ Afløbet i vasken ikke er lukket.
■ Afløbsslangens ende ikke bliver dykket ned i det udpumpede vand.
■ Vandet løber hurtigt nok ud.

Bemærk: Afløbsslangen må hverken knækkes eller trækkes i længden.

Tilslutning

Afløb i en vandlås

Tilslutningsstedet skal sikres med et spændebånd, ∅ 24-40 mm (fås i en faghandel).

Fastgør afløbsslangen, så den ikke kan glide ud. Røjbøjning fås hos kundeservice: Enkeltdel-nummer 00655300

Afløb i et kunststofrør med gummimuffe eller i et gulvafløb

Indjuster maskinen ved hjælp af et vaterpas.

Årsagen til støj, vibrationer og „vandring“ kan være ukorrekt indjustering!

1. Kontramøtrikkerne løsnes med en skruenøgle SW17 ved at dreje dem i retning med uret.
2. Kontroller med et vaterpas, at maskinen står vandret, og korriger om nødvendigt. Højden ændres, när der drejes på maskinens fødder. Alle fire maskinfødder skal stå fast på gulvet.
3. Spænd kontramøtrikkerne på alle maskinens fire fødder fast til mod kabinettet med en skruenøgle SW17. Hold maskinens fod fast, så højden ikke ændres.

Ved kontakt med spændingsførende dele er der fare for elektrisk stød.

■ Rør ikke ved netstikket med våde hænder.
- Træk altid kun i selve netstikket og ikke i ledningen, fordi den kan blive beskadiget af dette.
■ Træk aldrig netstikket ud, mens maskinen er i drift.

Apparatet er udstyret med et EU-Schuko-stik (sikkerhedsstik) og kan anvendes i Finland, Norge og Sverige. I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E hhv. type CEE7/7-S med et jordben.

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet stikadapter. Kun på denne kan det sikres, at apparatet er korrekt sikkerhedsjordet. Denne adapter (tilladt til maks. 13 ampere) kan bestilles via kundeservice (reservedelsnr. 616581).

• Netspændingen og spændingsangivelsen på vaskemaskinen (typeskiltet) stemmer overens. Tilslutningsværdi og den krævede sikring er angivet typeskiltet.
  Vaskemaskinen må kun sluttes til vekselstrøm via en forskriftsmæssigt installeret og afsikret stikkontakt.

■ Netstik og stikkontakt passer sammen.
■ Ledningstværsnittet er stort nok.
■ Jordingssystemet er installeret efter forskrifterne.
Netledningen må om nødvendigt kun udskiftes af en autoriseret elektriker. Der kan købes netledninger som reservedel hos kundeservice.
Der må ikke bruges dobbeltstik, fordelingsstik og forlængerledninger.
Hvis der anvendes HFI-anlæg, må der kun bruges en type med dette mærke 📌. Kun dette symbol er garanti for opfyldelse af gældende forskrifter.
Der skal altid være fri adgang til netstikket. Hvis dette ikke er muligt, skal der for at opfylde de relevante sikkerhedsforskrifter indbygges en afbryder (2-polet afbryder) i den permanente installation i overensstemmelse med lovgivningen for elektriske installationer.
■ Netledningen må ikke have knæk, være i klemme, forandres eller skæres over.
■ Netledningen må ikke komme i berøring med varmekilder.

Inden den 1. vask

Vaskemaskinen er blevet omhyggeligt kontrolleret, inden den forlod fabrikken. For at fjerne eventuelle rester af kontrolvand skal den første vask gennemføres uden vasketøj.

Anvisninger

■ Vaskemaskinen skal være opstillet og tilsluttet korrekt. Fra → Side 13
Vaskemaskinen må aldrig tages i brug, hvis den er beskadiget. Kontakt din kundeservice.

1. Kontroller maskinen.
2. Fjern beskyttelsesfolien fra betjeningspanelet.
3. Sæt netstikket i stikkontakten.
4. Luk op for vandhanen.
5. Luk lugen (læg ikke vasketøj i maskinen!).
6. Indstil programmet Tromlerengøring 90 °C eller Bomuld 90 °C afhængigt af modellen.
7. Luk sæbeskuffen op.
8. Hæld ca. 1 liter vand i rum II.
9. Fyld et vaskemiddel til kogevask i rum II.

Bemærk: Brug kun halvdelen af den mængde vaskemiddel, som er anbefalet af producenten, for at undgå skumdannelse. Brug ikke et uld- eller finvaskemiddel.

1. Luk sæbeskuffen.
   11.Tryk på tasten ▷.
2. Skul maskinen när programmet er slut.

Vaskemaskinen er nu klar til drift.

Transport

f.eks. ved flytning

Forberedende arbejde:

1. Luk for vandhanen.

2. Reducer vandtrykket i tilløbsslangen: → Side 38; Rengøring og vedligeholdelse - si i vandtilløb tilstoppet

3. Afbryd vaskemaskinens forbindelse med strømforsyningsnettet.

4. Tap resten af vaskevandet ud: ; Rengøring og vedligeholdelse -Pumpe tilstoppet, nødtømning
5. Afmonter slangerne.

Montage af transportsikringer:

1. Tag afdækningerne af, og opbevar dem.

Brug evt. en skruetrækker.

Klem netledningen fast i holderne. Sæt transportsikringsskruerne i, og spænd dem til med en SW13 skruenøgle.

4x

Før maskinen tages i brug igen:

Anvisninger

■ Fjern altid transportsikringerne!
Hæld ca. 1 liter vand i rum II, vælg og start programmet Udpumpning. Sådan forhindres det, at vaskemidlet løber ubrugt ud i afløbet ved den næste vask.

Lær maskinen at kende

Vaskemaskine

1 2 3 3a 3b clack

1 Sæbeskuffe → Side 31
2 Betjenings-/displayfelt
3 Luge med håndtag
3a Luk lugen op
3b Luk lugen i
4 Serviceklap

Betjeningsfelt

Betjeningsfelt afhængig af model

1 Programvælger:

for at vælge et program og for at tænde eller slukke vaskemaskinen vha. Fra-positionen (○).

Der kan findes en oversigt over alle programmer i tillægget til brugs- og opstillingsvejledningen.

2 AEndr Temperatur*. → Side 28
3 AEndr Centrifugeringshastighed. → Side 28
4 AEndr Færdig om-tid. → Side 28
5 Børnesikring (3 sec.)

Aktivér/deaktiver for sikring af utilsigtet ændring af indstillede funktioner; → Side 33

Tryk samtidigt på tasterne

Centrifugeringshastighed og

Færdig om-tid i ca. 3 sek..

6 Valg af ekstra

programindstillinger: → Side 29

speed/eco
Vand&Skyl+ *
Antikrøl *
Forvask *

7 Tasten ▷ til:

■ Start af et program.
■ Afbrydelse af et program, f.eks. for at efterfylde vasketøj → Side 33.
■ Afbrydelse af et program → Side 33

* afhængigt af model

Displayfelt

90 30 60 20 00:00 kg 40 *

Bemærk: I tabellen kan du finde indstillingsmuligheder og informationer om det valgte program.

※ - 90^ Temperatur^* i ^; ※ = koldt

----, 0 - 1600** © Centrifugeringshast ighed i omdr./min, 0 = ingen centrifugering, kun udpumpning → Side 28, ---- = skyllestop → Side 28

f.eks. 2:30 Færdig om-tid Programvarighed after programvalg i h:min (timer:minutter),

1 - 24 Forvalg af sluttid i timer Programslu timer

9** kg Anbefalet mængde vasketøj Visning af energiforbrug* → Side 12 Jo flere indikatorlamper der lyser, desto højere er det relative energiforbrug.

* afhængigt af model ** afhængigt af det valgte program, indstillingerne og modellen

flere henvisninger i displayfeltet

Programforløb:

Vask

Skylning

Centrifugering

End Programslut

---- © Programslut ved skyllestop

Lugen:

G Lyser Lugen kan ikke åbnes.

© Efter programstart: Lugen er ikke Blinker lukket korrekt.

Vandhane:

Blinker Vandhanen er lukket, intet vandtryk Vandtryk for lavt (kan forlænge lyser programmets varighed)

Børnesikring: → Side 33

Børnesikring er aktiveret lyser

Børnesikring aktiveret, og programvælger flyttet Blinker

Registrering af skum:

Lyser → Side 32

Fejlindikator:

E: -- → Side 39

Indstilling af lydsignal:

0 - 4 → Side 35

Vasketøj

Forberedelse af vasketøj

Pas på!

Beskadigelse af maskine / tøj

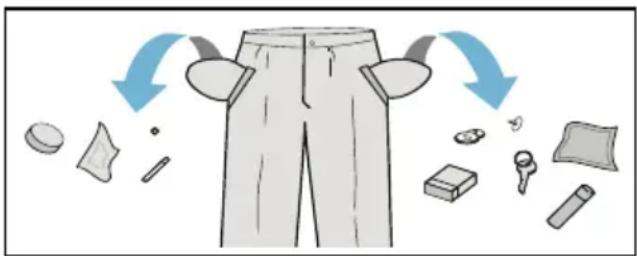

Fremmedlegemer (f.eks. mønter, papirklips, nåle, søm) kan beskadige tøjet eller vaskemaskinens komponenter.

Overhold derfor følgende anvisninger ved forberedelsen af vasketøjet:

Tøm lommerne.

■ Kontroller tøjet for metaldele (klips osv.), og fjern dem.
■ Vask sart tøj (strømper, bøjle-BHer osv.) i vaskenet/-pose.
■ Luk lynlåse, og knap dyne-/pudebetræk.
■ Børst sand ud af lommer og opslag.
■ Fjern gardinkroge, eller bind dem ind i et vaskenet eller en vaskepose.

Sortering af vasketøj

Sorter vasketøjet iht. plejeanvisningerne og producentens oplysninger på plejemærkerne:

Stof-/fibertype
Farve
Bemærk: Vasketøj kan misfarves eller det bliver ikke rigtigt rent. Vask hvidt og kulørt tøj separat. Vask nyt kulørt vasketøj separat første gang.
■ Tilsmudsningsgrad Vask tøj med samme tilsmudsningsgrad sammen.

Der findes nogle eksempler på vask ved diverse tilsmudsningsgrader på → Side 27.

• let tilsmudsning: Ingen forvask, vælg evt. indstillingen speed
• normal tilsmudsning
• kraftig tilsmudsning: Fyld mindre tøj i maskinen, vælg et program med forvask
• Pletter: Pletter skal fjernes/ forbehandles, inden de tørrer ind. Prøv først at duppe med sæbevand - gnid ikke. Vask derefter vasketøjet med det passende program. Ind i mellem kan hårdnakkede/indtørrede pletter først fjernes efter flere gange vask.

■ Symboler på plejemærkerne

Bemærk: Tallene i symbolerne henviser til den maksimalt anvendelige vasketemperatur.

Tåler normal vask, f.eks. programmet Bomuld
Skal vaskes ved skånegang, f.eks. programmet Strygelet
Skal vaskes særligt skånsomt, f.eks. programmet Finvask/Silke
Tåler håndvask, f.eks. programmet Uld-/ håndvask
Tøjet må ikke vaskes i maskine.

da Vasketøj

Stivning

Bemærk: Tøjet må ikke være behandlet med skyllemiddel.

Det er især velegnet at anvende flydende stivelse i programmer til bomuld og til skylning. Hæld stivelsen i rum ⚙ (rengør det evt. forinden) iht. producentens anvisninger.

Farvning/blegning

Farvning er kun tilladt til almindeligt husbehov. Salt kan angribe rustfrit stål! Følg farveproducentens anvisninger.

Maskinen må ikke bruges til blegning af tøj!

Iblødsætning

1. Tænd apparatet.
2. Vælg programmet Bomuld 20 °C.
3. Hæld blødsætnings-/vaskemiddel i rum II i henhold til producentens anvisninger.
4. Tryk på tasten ▷□□.
5. Tryk på tasten ▷ after ca. 10 minutter for at standse programmet.
6. Tryk igen på tasten ▷□ efter ønsket iblødsætningstid, hvis programmet skal fortsættes eller ændres.

Anvisninger

■ Læg tøj med samme farve i maskinen.
Der skal ikke tilsættes yderligere vaskemiddel, iblødsætningsvandet bruges til vask.

Vaskemiddel

Rigtigt valg af vaskemiddel

Plejemærkerne i tekstilerne er afgørende for valg af det rigtige vaskemiddel, temperatur og behandling, → se også på www.sartex.ch

På websiden www.cleanright.eu findes mange forskellige nyttige oplysninger om vaske-, pleje- og rengøringsmidler til privat brug.

■ Vaskemiddel til kogevask med optisk hvidt

Egnet til hvidt vasketøj af hør eller bomuld, der tåler kogning Program: Bomuld / koldt - maks. 90 °C

■ Kulørtvaskemiddel uden blegemiddel og optisk hvidt

Egnet til kulørt vasketøj af hør eller bomuld Program: Bomuld / koldt - maks. 60 °C

Kulørt-/finvaskemiddel uden optisk hvidt

Egnet til kulørt vasketøj af strygelette fibre, syntetiske fibre Programm: Strygelet / koldt - maks. 60 °C

Finvaskemiddel

Egnet til sarte, fine tekstiler, silke eller viskose Program: Finvask/Silke / koldt - maks. 40 °C

■ Uldvaskemiddel

Egnet til uld Programm: Uldvask / koldt - maks. 40 °C

Spar energi og vaskemiddel

Ved let og normalt snavset vasketøj kan der spares på energien (lavere vasketemperatur) og på mængden af vaskemiddel:

Besparelse Tilsmudsning/anvisning

Reduceret temperatur og vaskemiddel- mængde iht. anbefalet dosering

let tilsmudsning

Ingen synlig tilsmudsning eller pletter. Beklædningsgenstande har antaget kropslugt, f.eks.:

■ Let sommer-/sportstøj (kun brugt i få timer)
■ T-shirts, skjorter, bluser (brugt op til 1 dag)
Gæstesengetøj og -håndklæder (brugt 1 dag)

Synligt snavs/eller få svage pletter, f.eks.:

■ T-shirts, skjorter, bluser (gennemsvedt, brugt flere gange)
■ Håndklæder, sengetøj (brugt op til 1 uge)

Temperatur iht. plejemærke og vaskemiddelmængde iht. doserings-anbefaling/stærk tilsmudsning

stærk tilsmudsning

Tydeligt snavs og/eller pletter, f.eks. viskestykker, babytøj, arbejdstøj

Bemærk: Vaske-/hjælpe-/pleje- og rensemidler skal ubetinget doseres iht. producentens anvisninger. → Side 31

P+ Forindstillinger for programmer

Programforindstillingerne vises i displayfeltet, när programmet er valgt.

Forindstillingerne kan ændres.

Tryk på den pågældende tast så mange gange, indtil den ønskede indstillingsværdi vises i displayetfeltet.

Bemærk: Hvis der trykkes vedvarende på tasten, løbes indstillingsværdierne automatisk igennem frem til slutværdien. Tryk derefter igen på tasten, hvorpå de indstillede værdier kan ændres igen.

Der kan findes en oversigt over alle mulige programindstillinger på tillægget til brugs- og opstillingsvejledningen.

Temperatur

(°C)

Tast afhængig af model

Både før og under udførelsen af programmet kan den forindstillede temperatur ændres, afhængigt af programforløbet.

Den maksimalt indstillelige temperatur afhænger af det valgte program.

Centrifugeringshastighed

(©)

Både før og under udførelsen af programmet kan centrifugeringshastigheden (i omdr./min - omdrejning pr. minut) ændres, afhængigt af programforløbet.

Indstilling 0: Uden slutcentrifugering, vandet bliver kun pumpet ud. Det våde vasketøj bliver liggende i tromlen, f.eks. til vasketøj, som ikke skal centrifugeres.

Indstilling - - -: Skyllestop = uden slutcentrifugering, vasketøjet bliver

liggende i vandet efter den sidste skylning.

Skyllestop kan vælges for at undgå krølning, hvis vasketøjet ikke tages ud af vaskemaskinen, så snart programmet er færdigt.

Tryk på → Side 33 for at fortsætte/afslutte programmet.

Den maksimalt mulige centrifugeringshastighed afhænger af det valgte program og af modellen.

Færdig om-tid

(①)

Før programstart kan programslut (Færdig om-tid) vælges i trin på en time (h = time) op til maksimalt 24 h.

Gør følgende:

1. Vælg program.
   Programvarigheden for det valgte program vises, f.eks. 2:30 (timer:minutter).
2. Tryk så mange gange på tasten Færdig om-tid, at det ønskede timetal vises.
3. Tryk på tasten ▷□□.
   Programmet starter.
   Det indstillede timetal, f.eks. 8h, vises i displayet og tælles ned, indtil vaskeprogrammet starter. Derefter vises programmets varighed.

Bemærk: Programvarigheden tilpasses automatisk under udførelsen af programmet.

Bestemte faktorer kan påvirke programvarigheden f.eks.:

■ programindstillinger,
■ dosering af vaskemiddel (evt. ekstra skylninger pga. skumdannelse),
■ tøjmængde/tekstiltype (forskelligt vandforbrug),
■ ubalance (f. eks. som fölge af lagener) udlignes med flere centrifugeringsstarter,
■ netspændingsudsving,
■ vandtryk (tilløbshastighed).

Efter programstart kan det forvalgte timetal ændres på følgende måde:

1. Tryk på tasten ▷□□.
2. Ændr timetallet med tasten Færdig om-tid.
3. Tryk på tasten ▷.

Efter programstart kan man efter behov efterfylde vasketøj eller tage det ud af maskinen. → Side 33

Ekstra programindstillinger

Der kan findes en oversigt over alle mulige yderligere indstillinger på tillægget til brugs- og opstillingsvejledningen

Indstillingerne er forskellige afhængigt af modellen.

speed/eco

$$ (= Ⓛ ⓔ) $$

Tast med to indstillingsmuligheder for at tilpasse det valgte program:

speed

Til vask på kortere tid med sammenlignelig vaskevirkning, men med forøget energiforbrug i forhold til det valgte program uden indstillingen speed/eco.

Bemærk: Overskrid ikke den maksimale tøjmængde.

eco

Energioptimeret vask med reduceret temperatur med sammenlignelig vaskevirkning som det valgte program uden indstillingen speed/eco.

Tryk på tasten. Først bliver du tilbudt speed-indstillingen. Hvis der trykkes på tasten igen, bliver eco-indstillingen aktiv. Det pågældende symbol lyser i displayet, när indstillingen er aktiveret.

Tryk på tasten igen, så er der ikke nogen indstilling aktiv.

Antikrøl

Tast afhængig af model

Reducerer krølning som følge af speciel centrifugeringsproces med efterfølgende løsning af tøjet og reduceret centrifugeringshastighed.

Bemærk: Vasketøjets restfugtighed er forøget.

Vand&Skyl+

Tast afhængig af model

Højere vandstand og ekstra skylning ved særlig følsom hus og/eller til områder med meget blødt vand

Forvask

Tast afhængig af model

Til meget snavset vasketøj.

Bemærk: Fordel vaskemidlet i rum I og II.

Betjening af maskinen

Forberedelse af vaskemaskine

Bemærk: Vaskemaskinen skal være opstillet og tilsluttet korrekt. Fra → Side 13

1. Sæt netstikket i stikkontakten.
2. Luk op for vandhanen.
3. Luk lugen op.
4. Kontroller, at tromlen er helt tömt. Tøm den eventuelt.

Valg af program/start af maskine

Bemærk: Hvis børnesikringen er aktiveret, skal den først deaktiveres, inden programmet kan indstilles. .

Vælg det ønskede program med programvælgeren. Den kan drejes i begge retninger.

Maskinen er tændt.

I visningsfeltet vises programforindstillingerne for det valgte program:

• temperatur*,
  ■ programvarighed skiftevis med maksimal tøjmængde og
  ■ henvisningen om energiforbruget*.

* afhængigt af model

Ændring af programmernes forindstillinger

Forindstillingerne for programmet kan anvendes eller ændres.

Tryk gentagne gange på den pågældende tast, til den ønskede indstilling bliver vist.

Indstillingerne er aktive uden bekræftelse.

De bibeholdes ikke efter slukning af vaskemaskinen.

Forindstillinger for programmer → Side 28

Valg af ekstra programindstillinger

Hvis der vælges yderligere indstillinger, kan vaskeprocessen tilpasses endnu bedre til vasketøjet.

Indstillingerne kan til- eller fravælges afhængigt af programforløbet.

Tasternes kontrollamper lyser, när indstillingen er aktiv.

Indstillingerne bibeholdes ikke, efter at vaskemaskinen er slukket.

Yderligere programindstillinger → Side 29

llægning af vasketøj i tromlen

Advarsel

Livsfare!

Tøj, der er blevet forbehandlet med opløsningsmiddelholdige rengøringsmidler, f.eks. pletfjerner eller rensebenzin, kan medføre en eksplosion, når det er lagt i maskinen. Skyl tøjet grundigt i hånden forinden.

Anvisninger

■ Bland store og små stykker tøj. Vasketøj af forskellig størrelse fordeler sig bedre i maskinen ved centrifugeringen. Enkelte stykker tøj kan føre til ubalance.
■ Overhold den angivne maksimale tøjmængde. Overfyldning mindsker vaskeresultatet og fremmer krølning.

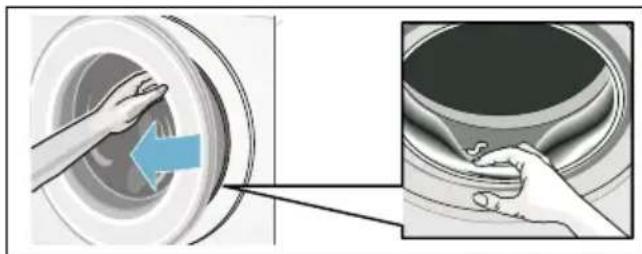

1. Sorteret vasketøj skal lægges udfoldet ind i tromlen.

2. Kontroller, at der ikke er vasketøj i klemme mellem lugen og gummimanchetten, og luk lugen.

Dosering og påfyldning af vaske- og plejemidler

Pas på!

Skader på apparatet

Vaskemaskinens overflader kan blive beskadiget, hvis rengøringsmidler og midler til forbehandling af vasketøjet (f.eks. pletfjerner, forvaskespray osv.) kommer i kontakt med dem. Sørg for, at disse midler ikke kommer i berøring med vaskemaskinens overflader. Tør i givet fald straks forstøvede rester og andre rester / dråber bort med en fugtig klud.

Dosering

Doser vaske- og skyllemidler iht.:

■ Vandets hårdhedsgrad (kan oplyses af vandværket)
■ Producentens oplysninger på emballagen
■ Vasketøjets mængde
■ Tilsmudsningsgrad → Side 27

Påfyldning

Advarsel

∅jen-/hudirritationer!

Der kan sprøjte vaske-/plejemidler ud, hvis sæbeskuffen åbnes, mens maskinen kører.

Åbn skuffen forsigtigt.

Skyl øjne og hud grundigt, hvis de kommer i kontakt med vaske-/skyllemidlerne.

Kontakt en læge, hvis vaske-/plejemidlerne ved et uheld er blevet indtaget.

Bemærk: Fortynd tyktflydende skyllemiddel og formskyllemiddel med vand. Det forhindrer tilstopning af vaskemaskinens rørledninger.

da

Betjening af maskinen

Fyld vaske- og plejemidlerne i de respektive rum:

A II I

Doserings- til flydende vaskemidler indsats A

Rum II Vaskemiddel til hovedvask, afkalkningsmiddel, blegemiddel, pletfjerner

Rum ⚙ Skyllemiddel, flydende stivelse Overskrid ikke markeringen max

Rum I Vaskemiddel til forvask

1. Træk sæbeskuffen ud til anslaget.
2. Hæld vaske og plejemiddel i.
3. Luk sæbeskuffen.

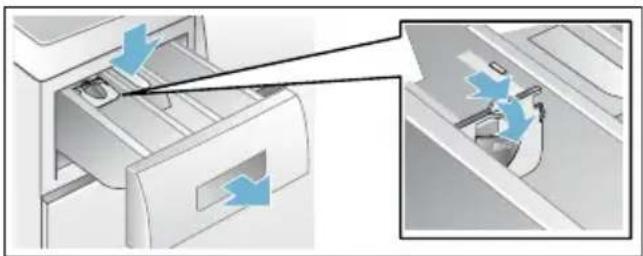

Doseringsindsats\* til flydende vaskemidler

* afhængigt af model

Placering af indsats til dosering af flydende vaskemiddel:

1. Træk sæbeskuffen ud. Tryk indsatsen ned, og træk sæbeskuffen helt ud.
2. Skyd indsatsen fremad, vip den ned, og lad den gå i indgreb.
3. Sæt sæbeskuffen ind igen.

Bemærk: Anvend ikke indsatsen ved geleagtige vaskemidler eller ved vaskepulver, til programmer med forvask, og hvis der er valgt en Færdig om-tid.

Ved modeller uden doseringsindsats:

Fyld det flydende vaskemiddel i en passende beholder, og læg den med i tromlen.

Start af program

Tryk på tasten ▷. Indikatorlampen lyser, og programmet starter.

Under udførelsen af programmet vises i displayfeltet Færdig om-tiden hhv. programvarigheden, efter at programmet er startet, samt symbolerne for programforløbet.

Displayfelt → Side 24

Bemærk: Registrering af skum

Hvis symbolet 🌐 også vises i displayfeltet, har vaskemaskinen registreret for meget skum under vasken og har derfor automatisk aktiveret ekstra skylninger for at afhjælpe skummet.

Brug mindre vaskemiddel til samme tøjmængde ved næste vask.

For at forhindre en utilsigtet ændring af programindstillingen kan børnesikringen aktiveres på følgende måde.

Børnesikring

(3 sec.)

Vaskemaskinen kan sikres mod, at de indstillede funktioner utilsigtet ændres. Aktivér hertil børnesikringen efter programstart.

Centrifugeringshastighed og

Færdig om-tid i ca. 3 sekunder for at aktivere/deaktivere. I displayfeltet vises symbolet 🔔.

■ lyser: Børnesikringen er aktiv.
blinker: Børnesikringen er aktiv, og programvælgeren blev omstillet. For at deaktiverer børnesikringen skal programvælgeren stilles tilbage på udgangsprogrammet. Symbolet lyser igen.

Bemærk: For at undgå at programmet afbrydes, skal programvælgeren dog ikke drejes forbi Sluk-positionen.

Bemærk: Børnesikringen er fortsat aktiv efter programmet er slut og maskinen er slukket. Den skal altid deaktiveres, hvis du vil starte et nyt program.

Efterfyldning af vasketøj

Efter programstart kan vasketøjet lægges i eller tages ud af maskinen efter behov.

Tryk i den forbindelse på tasten ▷.

Indikatorlampen i tasten ▷ blinker, og maskinen kontrollerer, om det er muligt at efterfylde vasketøj.

Hvis:

■ symbolet Ⓐ er slukket, er det muligt at fylde vasketøj efter.
■ symbolet Ⓐ lyser, er det ikke muligt at efterfylde vasketøj.

Tryk på tasten ▷ for at fortsætte programmet. Programmet fortsættes automatisk.

Anvisninger

Lad ikke lugen stå åben i længere tid ved efterfyldning - der kan løbe vand ud fra vasketøjet.
Lugen er låst af sikkerhedsmæssige grunde, hvis vandstanden og/eller temperaturen er høj, eller så længe tromlen roterer. I dette tilfælde er det ikke muligt at lægge mere vasketøj i maskinen.

Ændring af program

1. Tryk på tasten ▷□□.
2. Vælg et andet program.
3. Tryk på tasten ▷. Det nye program starter forfra.

Afbryde program

Ved programmer med høj temperatur:

1. Tryk på tasten ▷□□.
2. Lad tøjet køle af: Vælg Skyl.
3. Tryk på tasten ▷□□.

Ved programmer med lav temperatur:

1. Tryk på tasten ▷□□.
2. Vælg Centrifugering / Udpumpning.
3. Tryk på tasten ▷□□.

Programslut ved skyllestop

Fortsæt programmet på følgende måde:

■ Tryk på tasten ▷, eller
vælg en centrifugeringshastighed hhv. sæt programvælgeren på Centrifugering / Udpumpning, og tryk derefter på tasten ▷.

Programslut

I displayfeltet vises End, og indikatorlampen i tasten ▷ er slukket.

Udtagning af vasketøj / slukning af maskine

1. Luk lugen op, og tag vasketøjet ud.

2. Tryk på tasten Fra (○). Maskinen er slukket.

3. Luk for vandhanen. Bemærk: Ikke nødvendigt ved Aquastop-modeller.

Anvisninger

• Husk at tage alt vasketøjet ud af tromlen. Ellers kan det krympe ved næste vask eller smitte af på andet vasketøj.
• Fjern eventuelle fremmedlegemer fra tromlen og gummimanchetten – fare for rust.
  ■ Tør gummimanchetten af.

■ Lad luge og sæbeskuffe stå åbne, så restvand kan tørre.
- Vent altid, til programmet er færdigt, fordi maskinen ellers stadigvæk kan være låst. Tænd så for maskinen, og vent, til den låses op.
■ Hvis displayfeltet er slukket ved programslut, er energisparefunktionen aktiv. Tryk på en vilkårlig tast for at aktivere displayet.

Sensorsystem

Mængdeautomatik

Mængdeautomatikken tilpasser vandforbruget optimalt i alle programmer afhængigt af tekstiltype og tøjmængde.

Balancekontrol-system

Den automatiske balancekontrol registrerer ubalance og sørger for jævn fordeling af tøjet ved hjælp af gentagne centrifugeringsstarter.

Ved stærk ubalance reduceres hastigheden, eller centrifugeringen bliver af hensyn til sikkerheden helt udeladt.

Bemærk: Læg både små og store stykker tøj i tromlen. → Side 40

VoltMonitor

afhængig af model

Det automatiske spændingskontrolsystem registrerer, hvis spændingen er så lav, at den ikke kan accepteres. I displayet blinker kolon-tegnet i displayfeltet for "Færdig om". → Side 24

Når forsyningsspændingen igen er stabil, lyser kolon-tegnet i displayfeltet for "Færdig om" (normaltilstand).

Den registrerede spændingsunderskridelse vises i det fortsatte programforløb ved at alle tre punkter lyser i displayet.

8:18:00

Bemærk: Spændingsunderskridelserne kan f.eks. føre til længere programmer og/eller et ikke tilfredsstillende centrifugeringsresultat.

Indstilling af lydsignal

Følgende indstillinger kan ændres:

■ Lydstyrken for advarselssignaler (f.eks. ved programslut) og/eller
■ lydstyrken for tastesignalerne.

Indstillingsmodussen skal altid aktiveres, inden indstillingerne kan ændres.

Positioner 1 2 3

Aktivere indstillingsmodus

1. Vælg programmet Bomuld på position 1. Vaskemaskinen er tændt.
2. Tryk på tasten ▷, og drej samtidig programvælgeren mod højre til position 2. Slip tasten.
   Indstillingsmodussen er aktiveret, og i displayet vises den forindstillede lydstyrke for advarselssignalerne (f.eks. ved programslut).

Ændring af lydstyrke

Med tasten Færdig om-tid ændres følgende på programvælger-positioner:

■ 2: Lydstyrke for advarselssignaler og/eller på

■ 3: Lydstyrke for tastesignalerne.

2 = mellem, 3 = høj,

4 = meget høj

Afslutte indstillingsmodus

Du kan nu afslutte proceduren og stille programvælgeren på Sluk (○). Indstillingerne er gemt.

Rengøring og pleje

Advarsel

Livsfare!

Ved kontakt med spændingsførende dele er der fare for elektrisk stød. Sluk for apparatet, og træk netstikket ud af kontakten.

Advarsel

Rengøringsmidler med indhold af opløsningsmidler, som f.eks. rensebenzin, kan danne giftige dampe. Anvend derfor ikke rengøringsmidler med indhold af opløsningsmidler.

Pas på!

Skader på apparatet

Rengøringsmidler med indhold af opløsningsmidler, som f.eks. rensebenzin, kan beskadige overfladen på maskinens komponenter. Anvend derfor ikke rengøringsmidler med indhold af opløsningsmidler.

Sådan forebygges dannelse af biobelægninger og ubehagelig lugt:

Anvisninger

■ Sørg for god ventilation i det rum, hvor vaskemaskinen er opstillet.
Lad luge og sæbeskuffe være åbne, när vaskemaskinen ikke er i brug.
Brug af og til et program på Bomuld 60 °C og et vaskepulver til kogevask.

da Rengøring og pleje

Kabinet/betjeningspanel

■ Tør kabinettet og betjeningspanelet af med en blød, fugtig klud.
■ Fjern rester af vaskemiddel med det samme.
■ Der må ikke rengøres med en vandstråle.

Vasketromle

Brug et klorfrit rengøringsmiddel, og anvend aldrig ståluld.

Hvis der opstår en ubehagelig luft i vaskemaskinen hhv. for at rengøre tromlen, skal man afhængigt af modellen udføre programmet Tromlerengøring 90 °C eller Bomuld 90 °C uden vasketøj. Brug et vaskemiddel til kogevask.

Afkalkning

Ved korrekt vaskemiddeldosering er afkalkning ikke nødvendig. Følg anvisningerne fra afkalkningsmidlets producent, hvis det alligevel skulle være nødvendigt. Der kan købes egnede afkalkningsmidler på vores internetside eller hos kundeservice.

Sæbeskuffe og kabinet

Hvis der er rester af vaske- og skyllemiddel:

1. Træk sæbeskuffen ud. Tryk på indsatsen, og træk sæbeskuffen helt ud.
2. Udtagning af indsatsen: Tryk med fingeren indsatsen op nedefra.

1. Rengør sæberummene og indsatsen med vand og en børste, og tør sæbeskuffen. Rengør også kabinettet indvendigt.
2. Sæt indsatsen på plads, og tryk den fast (placer cylinderen på styretappen).
3. Skyd sæbeskuffen ind.

Bemærk: Lad sæbeskuffen stå åben, så det resterende vand kan tørre.

Pumpe tilstoppet

Advarsel

Fare for skoldning!

Vaskevandet er meget varmt, när der vaskes ved høje temperaturer. Berøring af det varme vaskevand kan medføre skoldning.

Lad vaskevandet køle af.

1. Luk for vandhanen, så der ikke løber mere vand ind i maskinen, som så skal tappes af via pumpen.
2. Sluk apparatet. Træk netstikket ud.
3. Luk serviceklappen op, og tag den af.

1. Tag tømningsslangen ud af holderen.

Træk proppen ud, og lad vandet løbe af i en egnet beholder. Tryk proppen på plads, og sæt slangen på plads i holderen.

90°C max. 1 2

1. Skru forsigtigt pumpedækslet af, der kan løbe restvand ud.

Rengør pumpehuset indvendigt, pumpedækslets gevindlåg og pumpehus. Pumpens vingehjul skal kunne drejes.

Sæt pumpedækslet på igen, og skru det fast. Grebet skal stå lodret.

1. Sæt serviceklappen på plads, lad den gå i indgreb og luk den.

Bemærk: Gør følgende for at forhindre, at der løber ubenyttet vaskemiddel ud i afløbet ved næste vask: Hæld 1 liter vand i rum II, og vælg og start programmet Udpumpning.

Afløbsslange er tilstoppet ved vandlås

1. Sluk apparatet. Træk netstikket ud.
2. Frigør slangeforbindelsen. Træk forsigtigt afløbsslangen af, der kan løbe restvand ud.
3. Rengør afløbsslangen og studsen på vandlåsen.

1. Sæt afløbsslangen på igen, og spænd den fast med spændebåndet.

da

En fejl, hvad gør man?

Sien i vandtilløbet er tilstoppet

Først skal vandtrykket i tilløbsslangen fjernes:

1. Luk for vandhanen.
2. Vælg et program (bortset fra Skylning//Centrifugering/Udpumpning).
3. Tryk på tasten ▷. Lad programmet køre i ca. 40 sekunder.
4. Stil programvælgeren på Sluk (○). Træk netstikket ud.
5. Rengøring af sien på vandhanen: Tag slangen af vandhanen. Rengør sien med en lille børste.

1. Rengør sien på bagsiden af maskinen ved modellerne Standard og Aqua-Secure: Tag slangen bag på maskine af, tag sien ud med tang, og rengør den.

1. Tilslut slangen, og kontrollér tætheden.

En fejl, hvad gør man?

Nødåbning

f.eks. ved strømsvigt

Programmet kører videre, så snart strømforsyningen er gendannet.

Hvis vasketøjet alligevel skal tages ud, åbnes lugen som beskrevet i det følgende:

Advarsel

Fare for skoldning!

Når der vaskes ved høje temperaturer, kan berøring med det varme vaskevand og vasketøj medføre skoldning. Lad det evt. køle af først.

Advarsel

Fare for tilskadekomst!

Hvis hånden stikkes ind i den roterende tromle, kan der ske tilskadekomst. Stik aldrig hånden ind i den roterende tromle. Vent, til tromlen er holdt op med at dreje.

Pas på!

Vandskader

Udløbende vand kan føre til vandskader.

Luk ikke lugen op, hvis der ses vand bag glasset.

1. Sluk apparatet. Træk netstikket ud.
2. Tøm vaskevandet ud .
3. Træk døråbneren nedad med et værktøj, og slip det. Herefter kan lugen åbnes.

Henvisninger i displayfeltet

Indikator Årsag/Afhjælpning
© lyser	Temperatur for høj. Vent, til temperaturen er faldet.Vandstand for høj. Efterfyldning af vasketøj er ikke mulig. Luk i givet fald lugen med det samme. Tryk på tasten ▷ for at fortsætte programmet.
© blinker	Der evt. vasketøj i klemme. Luk lugen op igen, luk den, og tryk på tasten ▷.Tryk evt. lugen til, eller tag vasketøj ud, og tryk den til igen.Sluk og tænd evt. for maskinen igen. Indstil programmet, og foretag individuelle indstillinger. Start programmet.
® lyser ■ Luk koldtvandshanen helt op.Tilløbsslangen har knæk/er i klemme. Korriger slangens føring.Vandtryk for lavt. Rens filtret. → Side 38
∞ Børnesikring aktiveret - deaktiver børnesikring.
∞ lyser	Der er registreret for meget skum, der er aktiveret ekstra skylninger. Brug mindre vaskemiddel til samme tøjmængde ved næste vask. → Side 32
: i Færdig om-tiden blinker.	Netspænding for lav.
. i Færdig om-tiden blinker.	Underspænding i løbet af vaskeprogrammet.Programmet bliver forlænget. → Side 34
E:18	Pumpe tilstoppet. Rens pumpen. → Side 37Afløbsslange/afløbsrør tilstoppet. Rens afløbsslangen på vandlåsen.→ Side 37
E:23 Vand i bundkar, apparatet er utæt. Luk for vandhanen. Kontakt kundeservice!
E:32 Blinker skiftevis med Slut ved programslut.Ingen fejl – ubalance-kontrolsystemet har afbrudt centrifugeringen, fordi vasketøjet er ujævnt fordelt.Læg både små og store stykker vasketøj i tromlen. Centrifuger evt. vasketøjet igen.
E:93 (ved modeller med varmt- og koldtvandstilslutning)	Vandtryk for lavt:Luk helt op for varmtvandshanen.Tilløbsslangen for varmt vand har knæk/er i klemme. Korriger slangens føring.Rens filtret. → Side 38Tilløbsslangen for varmt vand er ikke tilsluttet. Apparatet er kun i drift med koldt vand. Indikatoren vises kun ved den første vask efter installationen af apparatet uden varmtvandstilslutning.
Andre indikatorer	Sluk for apparatet, vent i 5 sekunder, og tænd det igen. Kontakt kundeservice, hvis indikatoren vises igen. → Side 42

En fejl, hvad gør man?

Fejl Årsag/Afhjælpning
Der løber vand ud. ■ Fastgør afløbsslangen korrekt/udskift den.■ Spænd forskruningen på tilløbsslangen til.
Ingen vandtilførsel.Vaskemidlet er ikke skyllet ind.	■ Glemt at trykke på tasten ▷?■ Er vandhanen åbnet?■ Er filtret evt. tilstoppet?Rens filtret. → Side 38■ Er der knæk på tilløbsslangen, eller er den i klemme?
Lugen kan ikke åbnes.	■ Sikkerhedsfunktion er aktiveret. Programafbrydelse? → Side 33■ ⇌ Or børnesikring aktiveret? Deaktiver børnesikring. → Side 33■ Er der valgt ---- (skyllestop = uden slutcentrifugering)? → Side 33■ Lugen kan kun åbnes med nødåbning? → Side 38
Programmet starter ikke.	■ Er der trykket på tasten ▷?■ Er der valgt Færdig om-tid?■ Er lugen lukket?■ ⇌ Or børnesikring aktiveret? Deaktiver børnesikring. → Side 33
Tromlen rykker kortvarigt frem og tilbage efter programstart.	Ingen fejl - ved programstart kan den interne motortest medføre, at tromlen kortvarigt rykker frem og tilbage.
Vaskevandet pumpes ikke ud.	■ Er der valgt ---- (skyllestop = uden slutcentrifugering)? → Side 33■ Rens pumpen. → Side 37■ Rens afløbsslange og/eller afløbsrør.
Der er ikke synligt vand i tromlen.	Ingen fejl – vandstanden er under det synlige område.
Centrifugeringsresultat er ikke tilfredsstillende.Vasketøjet er vådt/for fugtigt.	■ Ingen fejl – ubalance-kontrolsystemet har afbrudt centrifugeringen, fordi vasketøjet er ujævnt fordelt.Læg både små og store stykker vasketøj i tromlen.■ Er antikrøl-funktionen valgt (afhængigt af model)?■ Er den valgte centrifugeringshastighed for lav?
Gentagne forsøg på start af centrifugering.	Ingen fejl – ubalance-kontrolsystemet udligner uligevægten.
Programmet varer længere end normalt.	■ Ingen fejl – ubalance-kontrolsystemet udligner uligevægten ved at fordele tøjet flere gange.■ Ingen fejl – skumkontrolsystemet er aktiveret – der aktiveres en ekstra skylning.
Programvarigheden ændrer sig under vaskecyklussen.	Ingen fejl – programforløbet optimeres i forhold til den pågældende vaskeproces. Det kan medføre, at programmets varighed ændres i displayet.
Der er restvand i rum ⚙ til plejemidler.	■ Ingen fejl – det har ingen indflydelse på plejemidlets virkning.■ Rengør evt. indsatsen.
Ubehagelig lugt i vaskemaskinen.	Afhængigt af modellen skal programmetTromlerengøring 90 °C ellerBomuld 90 °C udføres uden vasketøj.Brug et vaskepulver til kogevask eller et vaskemiddel med blegemiddel.Bemærk: . Brug kun halvdelen af den mængde vaskemiddel, som er anbefalet af producenten, for at undgå skumdannelse. Brug ikke et uld- eller finvaskemiddel.
I displayfeltet lyser symbolet ⚙. Der kommer evt. skum ud af sæbeskuffen.	Er det brugt for meget vaskemiddel?Hæld en spiseskefuld skyllemiddel blandet med en 1/2 liter vand i rumII (ikke ved outdoor- og sportswear-tekstiler og tekstiler med dunfyld!).Brug mindre vaskemiddel ved næste vask.
Kraftig støj, vibrationer og maskinen “vandrer” under centrifugering.	■ Er apparatet indjusteret til vandret?Indjuster apparatet. → Side 19■ Er apparatets fødder gjort fast?Fastgør apparatets fødder. → Side 19■ Er transportsikringerne fjernet? Fjern transportsikringerne. → Side 15
Displayfelt/ indikatorlamper fungerer ikke under driften.	■ Strømafbrydelse?■ Er sikringen udløst? Slå sikringen til/udskift den.■ Kontakt kundeservice, hvis fejlen opstår igen.
Der er rester af vaskemiddel på tøjet.	■ Nogle fosfatfri vaskemidler indeholder vanduopløselige rester.■ VælgSkyl, eller børst tøjet efter vask.
I pause-tilstand lyser symbolet ⚙ i displayfeltet.	■ Vandstand for høj. Efterfyldning af vasketøj er ikke mulig. Luk i givet fald lugen med det samme.■ Tryk på tasten ▷□□ for at fortsætte programmet.
I pause-tilstanden er symbolet ⚙ slukket i displayfeltet.	Lugen er låst op. Det er muligt at efterfylde vasketøj.
Hvis fejlen ikke selv kan afhjælpes (efter sluk/tænd), eller hvis apparatet skal repareres:■ Sluk for apparatet, og træk netstikket ud af stikkontakten.■ Luk for vandhanen, og kontakt kundeservice.

Kundeservice

Kontakt kundeservice, hvis fejlen ikke kan afhjælpes på egen hånd. → Omslagsside

Vi finder altid en passende løsning, også for at undgå unødvendige teknikerbesøg.

Oplys vaskemaskinens modelnummer (E-Nr.) og fabrikationsnummer (FD) ved henvendelse til kundeservice.

E-Nr. FD

E-nr. Modelnummer

* Afhængigt af model findes disse oplysninger følgende steder:

På lugens inderside* / indvendig i serviceklappen* eller på bagsiden af apparatet.

Stol på producentens kompetence.

Kontakt os. Således sikres det, at reparationer udføres af uddannede serviceteknikere, som anvender originale reservedele.

Tekniske data

Mål:

850 × 600 × 590 mm

(højde x bredde x dybde)

Vægt:

70 - 85 kg*

Nettilslutning:

Netspænding 220 - 240 V, 50 Hz / 60 Hz*

Nominel strøm 10 A / 13 A*

Nominel effekt: 2300 W

Vandtryk:

100 - 1000 kPa (1 - 10 bar)

Effektforbrug i slukket tilstand: 0,12 W

Effektforbrug i standby-tilstand: 0,43 W

* afhængigt af model

Aqua Stop

Aquastop-garanti

kun for maskiner med Aqua-Stop

Udover de garantikrav, der kan stilles overfor sælger og som er indeholdt i købekontrakten, og udover vores normale produktgaranti, yder vi en garanti på følgende betingelser:

1. Hvis der skulle opstå en vandskade på grund af en fejl på vores Aqua-Stop-system, yder vi erstatning for skader til private brugere.
2. Denne garanti gælder i hele maskinens levetid.
3. En forudsætning for en garantiydelse er, at maskinen med Aqua-Stop er opstillet og tilsluttet fagligt korrekt i henhold til vores vejledning, samt en fagligt korrekt Aqua-Stop forlængelse (originalt tilbehør). Vores garantien omfatter ikke defekte vandledninger eller armaturer frem til Aqua-Stop-tilslutningen på vandhanen.
4. Det er principielt ikke nødvendigt at holde maskiner med Aqua-Stop under opsigt under driften hhv. at lukke for vandhanen efter endt brug. Vandhanen skal dog lukkes ved fravær i længere tid, f.eks. ved ferier af flere ugers varighed.

Rådgivning og bestilling af reparation i tilfælde af fejl

DK 44 89 89 85

Der findes kontaktdata for alle lande i den vedlagte kundeservice-liste.

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

Produceret af BSH Hausgeräte GmbH med varemærkelicens fra Siemens AG
