BRUGSANVISNING ZOB32702WK ZANUSSI

Oplysninger om sikkerhed 2
Sikkerhedsanvisninger.3
Produktbeskrivelse 5
Før ibrugtagning 5____
Daglig brug 6____
Urfunktioner____7
Brug af tilbehøret. 7

Ekstrafunktioner.8
Råd og tip 8
Vedligeholdelse og rengøring_14____
Fejlfinding 16____

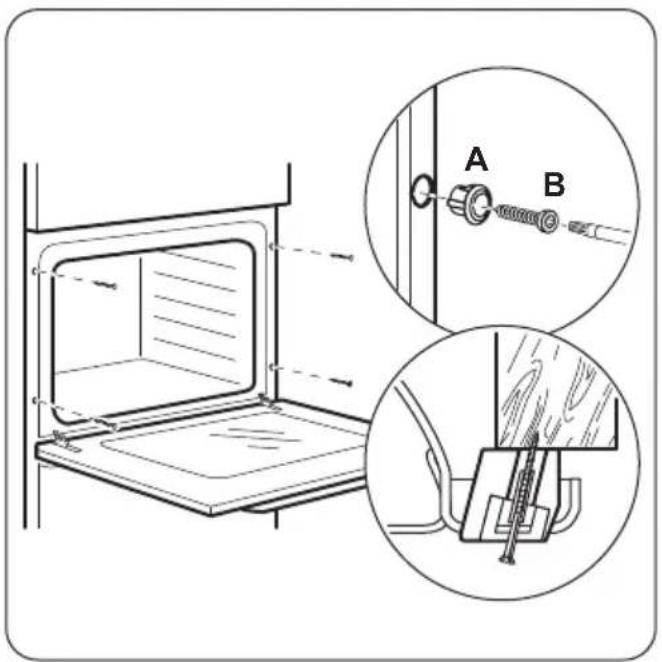

Installation_17____
Energieffektiv____19

Ret til ændringer uden varsel forbeholdes.

⚠️ Oplysninger om sikkerhed

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

Sikkerhed for børn og andre udsatte personer

• Apparatet kan bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de medfølgende farer.
• Børn må ikke lege med apparatet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• Lad ikke børn og husdyr komme tæt på apparatet, når det er i drift, eller mens det køler af. De tilgængelige dele er varme.
• Hvis apparatet har en børnesikring, skal denne aktiveres.
• Børn må ikke udføre rengøring og vedligholdelse på apparatet uden opsyn.
• Børn på 3 år og derunder skal altid holdes væk fra dette apparat, når det er i drift.

Generelt om sikkerhed

- Installation af apparatet og udskiftning af ledningen må kun foretages af en tekniker.

• ADVARSEL: Apparatet og de tilgængelige dele bliver meget varme under brug. Pas på ikke at røre varmelegemerne. Børn på under 8 år skal holdes på afstand, med mindre de overvåges konstant.
• Brug altid ovnhandsker til at tage ribber eller ovnfaste fade ud eller sætte dem i.
• Tag stikket ud inden vedligeholdelse.
• Se efter, at der er slukket for apparatet, inden pæren skiftes. Ellers er der risiko for elektrisk stød.
• Undlad at bruge en damprenser til at rengøre apparatet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre ovnruden. De kan ridse overfladen, med det resultat, at glasset knuses.
• Hvis strømforsyningskablet er beskadiget, skal det af sikkerhedsmæssige grunde udskiftes af producenten, et autoriseret servicecenter eller en tekniker for at undgå elektrisk stød.

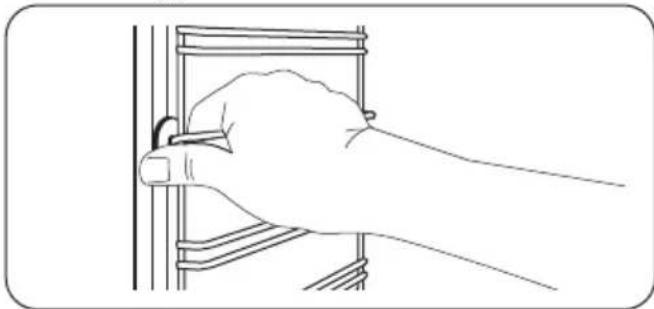

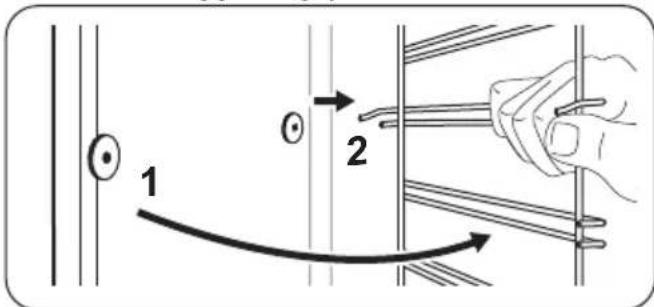

• For at fjerne ovnribberne skal du først trække ovnribbens forende og derefter dens bagende væk fra sidevæggene. Montér ovnribberne i omvendt rækkefølge.

Sikkerhedsanvisninger

Installation

ADVARSEL!

Apparatet må kun installeres af en sagkyndig.

• Fjern al emballagen.
• Undlad at installere eller bruge et beskadiget apparat.
• Følg installationsvejledningen, der følger med apparatet.
• Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
• Træk aldrig i apparatet i håndtaget.
• Mindsteafstanden til andre apparater og enheder skal overholdes.
• Sørg for, at apparatet er installeret under og opad stabile køkkenelementer.
• Apparatets sider skal stå ved siden af apparater eller enheder med samme højde.

Tilslutning, el

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at de elektriske data på typeskiltet svarer til strømforsyningen. Hvis det ikke er tilfældet, skal du kontakte en elektriker.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke multistik-adaptere og forlængerledninger.
• Pas på, du ikke beskadiger netstikket og netledningen. Hvis der bliver behov for at udskifte netledningen, skal det udføres af vores autoriserede servicecenter.

• Netledninger må ikke komme i berøring med eller nær ved apparatets låge, især når lågen er varm.

• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.

• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til netstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Dette apparat opfylder gældende E∅F-direktiver.

Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød eller eksplosion.

• Dette apparat er kun til husholdningsbrug.
• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er tildækkede.
• Lad ikke apparatet være uden opsyn, når der er tændt for det.

- Sluk altid apparatet efter brug.

- Vær forsigtig, når du åbner apparatets låge, mens apparatet er i brug. Der kan trænge meget varm luft ud.

- Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.

- Belast ikke lägen, när den er åben.

- Brug ikke apparatet som arbejds- eller som frasætningsplads.

- Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan medføre, at der dannes en blanding af alkohol og luft.

- Lad ikke gnister eller åben ild komme i nærheden af apparatet, när du åbner lågen.

- Undlad at bruge brændbare produkter eller ting, der er fugtet med brændbare produkter, i apparatet eller i nærheden af eller på dette.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Sådan undgår du at beskadige eller misfarve emaljen:
• Stil ikke ovnfaste fade eller andre genstande direkte på apparatets bund.
  – Læg ikke aluminiumfolie direkte på apparatets bund.
  – Hæld aldrig vand direkte ind i det varme apparat.
  – Lad ikke fugtige fade og retter stå i apparatet efter tilberedningen.
• Vær forsigtig, når du fjerner eller monterer tilbehøret.

- Farveændring af emaljen forringer ikke apparatets ydeevne.

- Brug en dyb bradepande til fugtige kager. Frugtsaft kan lave pletter, som ikke kan fjernes.

- Dette apparat må kun anvendes til tilberedning af fødevarer. Det må ikke anvendes til andre formål, f.eks. rumopvarmning.

- Hold altid ovnlågen lukket under tilberedningen.

- Hvis apparatet installeres bag et møbelpanel (f.eks. en dør), skal du sørge for, at døren aldrig lukkes, mens apparatet er tændt. Der kan opbygges varme og fugt bag et lukket møbelpanel og forårsage efterfølgende skade på apparatet, husenheden eller gulvet. Luk ikke møbelpanelet, før apparatet er kølet helt af efter brug.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.
• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.

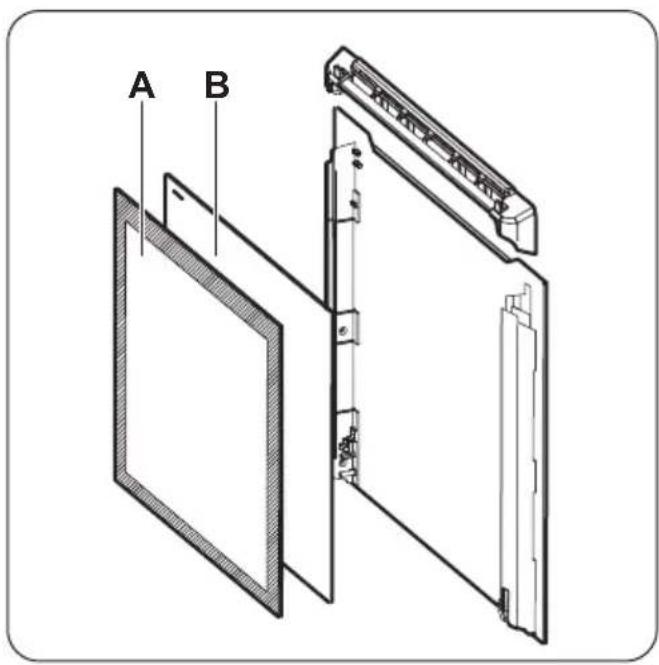

• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.

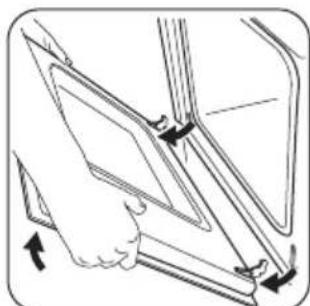

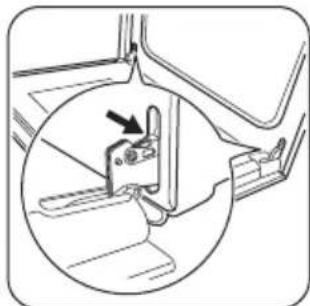

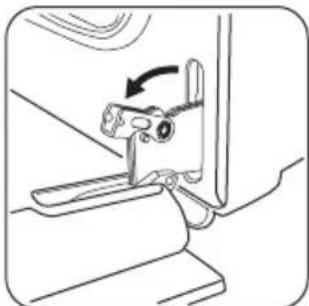

• Vær forsigtig, når du tager lågen af apparatet. Lågen er tung!
• Rengør jævnligt apparatet for at forhindre forringelse af overfladematerialet.
• Rengør apparatet med en fugtig, blød klud. Brug kun et neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Hvis du bruger en ovnspray, skal du følge instruktionerne på emballagen.

- Rengør ikke katalytisk emalje (hvis relevant) med nogen form for rengøringsmiddel.

Indvendig belysning

- Den type pære eller halogenlampe, der bruges til dette apparat, er kun beregnet til husholdningsapparater. Det må ikke bruges til anden belysning.

ADVARSEL!

Risiko for elektrisk stød.

• Før pæren skiftes, skal apparatet afbrydes fra lysnettet.
• Brug kun pærer med samme specifikationer.

Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

Produktbeskrivelse

Oversigt over apparatet

Tilbehør

• Trådrist Til kogegrej, kageforme, stege.
• Aluminiumsbageplade Til kager og lagkagebunde.

Før ibrugtagning

ADVARSEL!

Se kapitlerne om sikkerhed.

• Tag stikket ud af kontakten.
• Klip netledningen af tæt ved apparatet og bortskaf den.
• Fjern lågelåsen for at forhindre, at børn og kæledyr bliver fanget i apparatet.

Service

• Kontakt et autoriseret servicecenter for at få repareret apparatet.
• Brug kun originale reservedele.

1 Betjeningspanel
2 Funktionsvælger for ovnfunktioner
3 Timer-knap
4 Termostatknap
5 Temperaturindikator/-symbol
6 Varmeelement
7 Ovnpære
8 Ventilator
9 Beholder til rengøring med vand
10 Ovnribber, udtagelige
11 Rillepositioner

- Grill/bradepande Til bagning og stegning, eller som drypbakke til opsamling af fedt.

Rengøring før ibrugtagning

Fjern al tilbehøret og de udtagelige ovnribber fra apparatet.

Gør apparatet og tilbehøret rent, inden du tager det i brug.

Anbring tilbehør og udtagelige ovnribber i deres oprindelige positioner.

Forvarmning

Forvarm det tomme apparat for at brænde det tiloversblevne fedt af.

Daglig brug

1. Vælg funktionen og maks. temperatur.

2. Lad apparatet være tændt i en time.

3. Vælg funktionen og indstil den maksimale temperatur.

4. Lad apparatet være tændt i 15 minutter.

5. Vælg funktionen og indstil den maksimale temperatur.

6. Lad apparatet være tændt i 15 minutter. Tilbehøret kan blive varmere end normalt. Apparatet kan udsende lugt og røg. Dette er normalt. Sørg for, at der er tilstrækkelig udluftning i rummet.

ADVARSEL!

Se kapitlerne om sikkerhed.

Forsænkbare knapper

Tryk på funktionsvælgeren for at bruge apparatet. Derefter kommer knappen ud.

Aktivering og deaktivering af apparatet

Afhænger af model, hvis apparatet har kontrollamper, knapsymboler eller indikatorer:

• Lampen tændes, når apparatet er i gang.
• Symbolet viser, om knappen styrer ovnfunktionerne eller temperaturen.

• Indikatoren tændes, när ovnen varmer op.

• Drej knappen for ovnfunktioner for at vælge en ovnfunktion.

• Drej termostatknappen for at vælge en temperatur.
• Drej apparatets funktionsvælgere og termostatknap hen på slukpositionen for at slukke for apparatet.

Ovnfunktioner

Ovnfunktion Egnet til
	Slukposition Apparatet er slukket.
	Lys Til at tænde lyset i ovnen, uden at der vælges en ovnfunktion.
	Over-/undervarme/Rengøring med vandOvervarme Til bruning af brød, kager og bagværk. Til bruning af færdige retter.	Til bagning og stegning på én ristposition.Se kapitlet "Vedligeholdelse og rengøring" for at få mere at vide om rengøring med vand.
	Undervarme Til bagning af kager med sprød bund og til henkogning.
	Lille Grill Til grillstegning af flade madvarer og til ristning af brød.
	Stor Grill Til grillstegning af store mængder flade madvarer og til toast-brød.
	Varmluft Til bagning på op til tre ovnriller samtidigt og tørring af mad.Stil temperaturen 20 - 40 °C lavere end for over-/undervarme.
	Optøning Denne funktion kan anvendes til optøning af frosne madvarer, som f.eks. grøntsager og frugt. Optøningstiden afhænger af de frosne madvarers mængde og omfang.

Urfunktioner

Minutur + Programmering af sluttid

Brug funktionen til at indstille automatisk slukning for en ovnfunktion.

For at betjene apparatet manuelt uden en indstillet tid skal du dreje timer-knappen til 🏠Minutur + Programmering af sluttid er slukket.

1. Vælg en ovnfunktion og temperatur.
2. Drej timer-knappen så langt, den kan, og stil den på den ønskede tid.
   Når tiden er udløbet, udsendes der et akustisk signal. Apparatet slukkes.
   Drej knappen for ovnfunktioner og temperaturvælgeren til deres slukpositioner.

Brug af tilbehøret

ADVARSEL!

Se kapitlerne om sikkerhed.

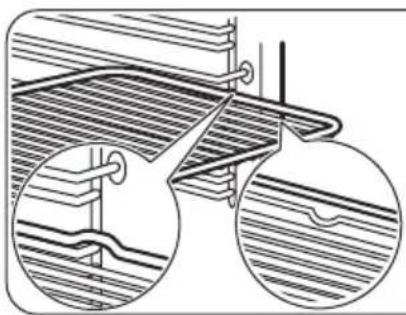

Isætning af tilbehør

Grillrist:

Skub risten mellem ovnribbens skinner, og sørg for, at fødderne peger nedad.

Når apparatet er tændt, aktiveres køleblæseren automatisk for at holde apparatets overflader kølige. Hvis du slukker for apparatet, kører blæseren videre, indtil apparatet er kølet af.

Råd og tip

ADVARSEL!

Se kapitlerne om sikkerhed.

Tabellernes temperaturer og bagetider er kun vejledende. De afhænger af opskrifterne samt af kvaliteten og mængden af de anvendte ingredienser.

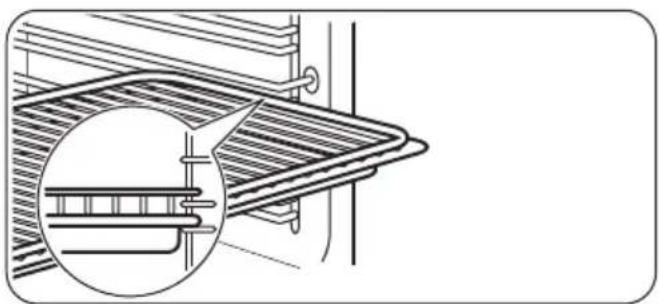

Generelle oplysninger

• Apparatet har fem ovnriller. Tæl ribberne fra bunden af apparatet.
• Ovnen har et specielt system, der cirkulerer luften og konstant genbruger dampen. Med dette system er det muligt at bruge damp ved tilberedningen, så maden bliver mør indvendig og sprød på overfladen. Det mindsker tilberedningstiden og energiforbruget.
• Dampen kan sætte sig som fugt i apparatet eller på ovnruderne. Det er normalt. Stå altid på afstand af apparatet, när du åbner dets låge under tilberedning. Tænd apparatet 10 minutter inden tilberedning for at mindske kondenseringen.

En lille fordybning i toppen øger sikkerheden. Fordybningerne hindrer også væltning. Den høje kant omkring hylden forhindrer kogegrej i at glide af hylden.

Sikkerhedstermostat

Forkert betjening af apparatet eller defekte komponenter kan medføre farlig overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

• Tør fugt væk, hver gang du har brugt apparatet.
• Stil ikke genstandene direkte på apparatets bund, og dæk ikke nogen af dets dele med alufolie, når du tilbereder mad. Dette kan ændre stege-/bageresultaterne og beskadige emaljen.

Bagning af kager

• Ovnlägen må først åbnes, när 3/4 af bagetiden er gået.
• Hvis du bruger to bageplader på samme tid, bør der være en tom rille mellem dem.

Tilberedning af kød og fisk

• Brug en bradepande til mad med meget fedt for at forhindre, at ovnen får pletter, der ikke kan fjernes.
• Lad kødet hvile i ca. 15 minutter inden udskæring, så saften ikke siver ud.
• Tilføj lidt vand i bradepanden for at forhindre for meget røg i ovnen under stegning. Tilføj vand, hver gang det tørrer ud, for at forhindre røgkondensation.

Tilberedningstider

Tilberedningstiderne afhænger af madvarens type, konsistens og volumen.

Hold øje med ydelsen i starten, når du laver lav mad. Find de bedste indstillinger (varmetrin,

tilberedningstid, etc.) til dit kogegrej, dine opskrifter og mængderne, når du bruger dette apparat.

Stegetabel

Kager

Madvare Over-/undervarme Varmluft Tid (min.) Bemærk-					ning
	Temperatur (°C)	Ovnrille Temperatur (°C)	Ovnrille
Pisket dej 170	2 160 3 (2 og 4)	45 - 60 l en kageform
Mørdej 170 2	160 3 (2 og 4)	20 - 30 l en kageform
Kvargkage m. kærne-mælk	170 1 165 2 60 - 80 l en 26 cm				kageform
Æblekage (æbletærte) 1)	170 2 160 2 (venstre		og højre)	80 - 100 l to 20 cm kageforme på en grillrist
Strudel 175 3	150 2 60 - 80 På bagepla-				de
Tærte m. syl-tetøj	170 2 165 2 (venstre		og højre)	30 - 40 l en 26 cm kageform
Sukker-brødskage	170 2 160 2 50 - 60 l en 26 cm				kageform
Engelsk jule-kage/Fyldig frugtkage1)	160 2 150 2 90 - 120 l en 20 cm				kageform
Plumkage1)	175 1 160 2 50 - 60 l en brødform
Små kager - på én rille	170 3 140 - 150 3 20 - 30 På bagepla-				de
Små kager - på to riller	--	140 - 150 2 og 4	25 - 35 På bagepla-		de
Små kager - på tre riller	--	140 - 150 1, 3 og 5	30 - 45 På bagepla-		de
Lagkage-bunde/kage-snitter - én rille	140 3 140 - 150 3 30 - 35 På bagepla-				de
Lagkage-bunde/kagesnitter - to riller	-- 140 - 150	2 og 4 35 - 40	På bagepla-		de
Lagkage-bunde/kagesnitter - tre riller	-- 140 - 150	1, 3 og 5 35 - 45	På bagepla-		de
Marengs -én rille	120 3 120 3	80 - 100	På bagepla-		de
Marengs- to niveauer1)	-- 120 2 og 4	80 - 100	På bagepla-		de
Boller1)	190 3 190 3	12 - 20	På bagepla-		de
Flødekager -én rille	190 3 170 3	25 - 35	På bagepla-		de
Flødekager -to riller	-- 170 2 og 4	35 - 45	På bagepla-		de
Frugttærter	180 2 170 2	45 - 70	I en 20 cm		kageform
Fyldig frugtkage	160 1 150 2	10 - 120	I en 24 cm		kageform
Victoriakager	170 1 160 2	(venstre		50 - 60 I en 20 og højre)	cm kageform

1) Forvarm ovnen i 10 minutter.

Brød og pizza

Madvare Over-/undervarme			Varmluft	Tid (min.) Bemærk-ning
	Temperatur (°C)	Ovnrille	Temperatur (°C)	Ovnrille
Franskbrød1)	190 1 190 1	60 - 70 1 - 2 stk.,			500 g pr.stk.
Rugbrød	190 1	180 1 30 - 45 l en brød-			form

Madvare Over-/undervarme Varmluft Tid (min.) Bemærk-						ning
	Temperatur (°C)	Ovnrille Temperatur (°C)		Ovnrille
Rundstykker 1)	190 2 180 2 (2 og 4) 25 - 40 6 - 8 boller					på bageplade
Pizza 1)	230 - 250 1 230 - 250 1 10 - 20 På en bage-					plade eller i en bradepande
Scones 1)	200 3 190 3 10 - 20 På bagepla-					de

1) Forvarm ovnen i 10 minutter.

Tærter

Madvare Over-/undervarme Varmluft Tid (min.) Bemærk-					ning
	Temperatur (°C)	Ovnrille Temperatur (°C)	Ovnrille
Pastatæerte 200 2 180 2 40 - 50 l en form
Grøntsags-tærte	200 2 175 2 45 - 60 l en form
Quiches ^1)	180 1 180 1 50 - 60 l en form
Lasagne ^1)	180 - 190 2 180 - 190 2 25 - 40 l en form
Cannelloni ^1)	180 - 190 2 180 - 190 2 25 - 40 l en form

1) Forvarm ovnen i 10 minutter.

Kød

Madvare Over-/undervarme Varmluft Tid (min.) Bemærk-					ning
	Temperatur (°C)	Ovnrille Temperatur (°C)	Ovnrille
Oksekød 200	2 190 2 50 - 70	På en grillrist
Svin 180	2 180 2 90 - 120	På en grillrist
Kalvekød 190	2 175 2 90 - 120	På en grillrist
Roastbeef, rød	210 2 200 2 50 - 60	På en grillrist
Roastbeef, medium	210 2 200 2	60 - 70 På en grillrist
Roastbeef, gennemstegt	210 2 200 2	70 - 75 På en grillrist
Flæskebov 180 2 170 2 120 - 150 Med svær
Flæskeskank	180 2 160 2 100 - 120 2 stykker
Lammekød 190 2 175 2 110 - 130 Kølle
Kylling 220 2	200 2 70 - 85 Hel
Kalkun 180 2	160 2 210 - 240 Hel
And 175 2 220 2 120 - 150 Hel
Gås 175 2 160 1 150 - 200 Hel
Kanin 190 2 175 2 60 - 80 Skåret i styk-					ker
Hare	190 2 175 2	150 - 200 Skåret i styk-			ker
Fasan	190 2 175 2	90 - 120 Hel

Fisk

Madvare Over-/undervarme Varmluft Tid (min.) Bemærk-					ning
	Temperatur (°C)	Ovnrille Temperatur (°C)	Ovnrille
Bækørred/guldbrasen	190 2 175 2	40 - 55 3 - 4 fisk
Tun/laks	190 2 175 2	35 - 60 4 - 6 fileter

Grill

Opvarm den tomme ovn i 3 minutter før tilberedning.

Madvare Mængde Tempera-Stykker (g) 1. side 2. side			tur (°C)	Tid (min.) Ovnrille
Tournedos 4	800 maks.	12 - 15	12 - 14 4
Oksesteaks 4	600 maks.	10 - 12	6 - 8 4
Grillpølser 8	maks.	12 - 15	10 - 12 4
Svinekotelet 4	600 maks.	12 - 16	12 - 14 4
Kylling (i hal-ve)	2	1000	maks. 30 - 35	25 - 30 4
Kebab	4 - maks.	10 - 15	10 - 12 4
Kyllingebry-ster	4	400 maks.	12 - 15	12 - 14 4
Hamburger	6	600 maks.	20 - 30 - 4
Fiskefilet	4	400 maks.	12 - 14	10 - 12 4
Sandwiches	4 - 6 - maks.	5 - 7 - 4
Toastbrød	4 - 6 - maks.	2 - 4	2 - 3 4

Optøning

Madvare	Mængde (g)	Optønings- tid (min.)	Efteroptøning (min.)	Bemærkning
Kylling	1000	100 - 140	20 - 30	Læg en underkop med bun- den opad i en spisetallerken; læg kyllingen på den. Vendes, når halvdelen af tiden er gået.
Kød	1000	100 - 140	20 - 30	Vendes, når halvdelen af ti- den er gået.
Kød	500	90 - 120	20 - 30	Vendes, når halvdelen af ti- den er gået.
∅rred	150	25 - 35	10 - 15	-
Jordbær	300	30 - 40	10 - 20	-
Smør	250	30 - 40	10 - 15	-
Fløde	2 x 200	80 - 100	10 - 15	Fløden kan godt piskes, selv om der er enkelte frosne klumper i den.
Kage 1400	60	60	-

Tørring - Varmluft

• Beklæd pladerne med smørrebrøds- eller bagepapir.
• Resultatet bliver bedst, hvis du slukker for ovnen efter halvdelen af tørretiden, åbner

lågen og lader madvarerne køle af natten over for at færdiggøre tørringen.

Grøntsager

Madvare Temperatur(°C)	Tid (t) Ovnrille
		1 rille 2 riller
Bønner 60 - 70 6 - 8 3 1 / 4
Peberfrugt 60 - 70 5 - 6 3 1 / 4
Suppeurter 60 - 70 5 - 6 3 1 / 4
Svampe 50 - 60 6 - 8 3 1 / 4
Krydderurter 40 - 50 2 - 3 3 1 / 4

Frugt

Madvare Temperatur(°C)	Tid (t) Ovnrille	1 rille 2 riller
Blommer 60 - 70 8 - 10 3 1 / 4
Abrikoser 60 - 70 8 - 10 3 1 / 4
Æble, i skiver 60 - 70 6 - 8 3 1 / 4
Pærer 60 - 70 6 - 9 3 1 / 4

Se kapitlerne om sikkerhed.

Bemærkninger om rengøring

• Aftør apparatets front med en blød klud opvredet i varmt vand tilsat et rengøringsmiddel.
• Metalflader rengøres med et specifikt rengøringsmiddel.
• Rengør altid apparatet indvendigt efter brug. Ophobning af fedt eller andre madrester kan medføre brand. Risikoen er højere for bradepanden.
• Fastsiddende snavs fjernes med et specielt ovnrensemiddel.
• Rengør alt tilbehør efter hver brug og lad det tørre. Brug en blød klud opvredet i varmt vand tilsat et rengøringsmiddel.

- Hvis der anvendes non-stick-tilbehør: Brug ikke skrappe rengøringsmidler, skarpe genstande eller opvaskemaskine til rengøring. Det kan beskadige non-stickbelægningen.

Tilbehør af rustfrit stål eller aluminium

Rengør kun ovnlågen med en fugtig klud eller svamp. Tør efter med en blød klud.

Brug aldrig ståluld, syre eller slibende midler. De kan beskadige ovnens udvendige flader. Brug samme fremgangsmåde til at rengøre ovnens betjeningspanel.

Rengør lågepakningen

• Se jævnligt lågepakningen efter. Lågepakningen sidder rundt om ovnrummets ramme. Brug ikke apparatet, hvis lågepakningen er beskadiget. Kontakt et autoriseret servicecenter.
• Se de generelle oplysninger om rengøring for at rengøre lågepakningen.

Udtagning af ovnribber

For at rengøre ovnen fjernes ovnribberne.

1. Træk forenden af ribben væk fra sidevæggen.

1. Træk den bageste ende af ovnribben væk fra sidevæggen, og fjern den.

Montér ovnribberne i omvendt rækkefølge.

Rengøring med vand

1. Hæld 300 ml vand i beholderen til rengøring med vand i bunden af ovnen.
2. Indstil funktionen ☐.
3. Indstil temperaturen til 90 °C.
4. Lad apparatet være tændt i 30 minutter.
5. Sluk apparatet, og lad det køle af.
6. Når apparatet er afkølet, skal ovnens inderside rengøres med en blød klud.

ADVARSEL!

Kontrollér, at apparatet er kølet af, inden du rør ved det. Der er risiko for forbrænding.

Rengøring af ovnlåge

Ovnlågen har tre ovnglas.Du kan fjerne ovnlågen og de indvendige ovnglas for at rengøre dem.

Ovnlågen kan smække i, hvis du prøver at fjerne ovnglassene, mens ovnlågen sidder på.

FORSIGTIG!

Brug ikke apparatet uden ovnglasset.

1 Åbn lågen helt, og hold på de to hængsler.

2 Løft armene på de to hængsler, og vip dem op.

4 Læg lågen på et fast underlag med et blødt stykke stof under.

3 Sæt ovnlågen halvvejs i første åbne position. Træk den så fremad, og tag den ud af lejerne.

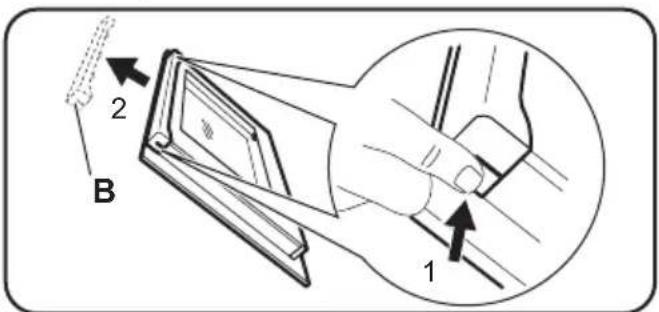

Hold i begge sider af lågelisten (B) i lågens overkant, og tryk indad, indtil låsehagen slipper. Træk i lågelisten, og tag den ud.

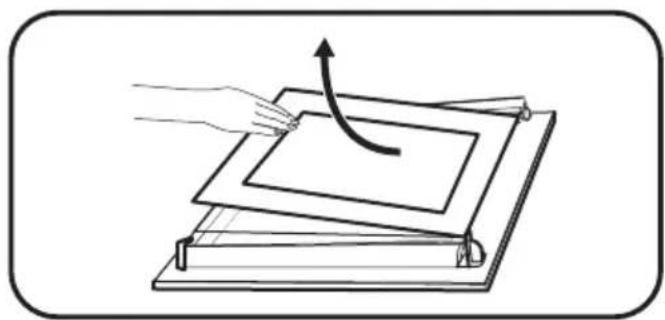

Hold ovnglassene i kanterne foroven, og træk dem forsigtigt ud en ad gangen. Start fra det øverste ovnglas. Sørg for, at glasset glider helt ud af støtterne.

Rengør ovnglasset med vand og sæbe. Tør ovnglassene omhyggeligt.

Når rengøringen er udført, skal ovnglasset og ovnlågen monteres. Udfør ovennævnte trin i modsat rækkefølge.

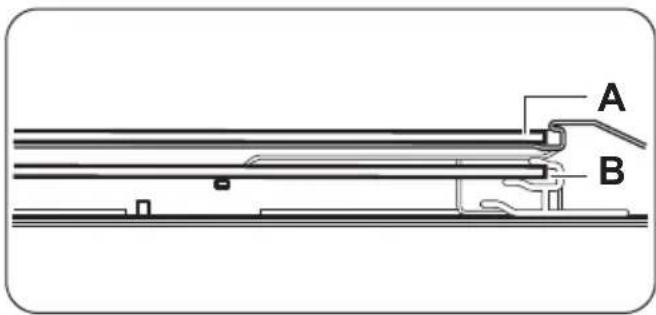

Sørg for at sætte ovnglassene (A og B) på plads i den rigtige rækkefølge. Det første ovnglas (A) har en dekoreret ramme. Grafikken skal vende mod lågens indvendige zone. Kontrollér efter isætningen, at overfladen af ovnglassets ramme (A) ikke er ru, når du rører ved den.

Fejlfinding

ADVARSEL!

Se kapitlerne om sikkerhed.

Sørg for at sætte det midterste ovnglas korrekt i lejerne.

Udskiftning af pæren

Læg en klud i bunden af apparatets rum. Det forhindrer, at glasset og rummet beskadiges.

ADVARSEL!

Fare for dødsfald ved elektrisk stød! Afbryd sikringen, inden du udskifter pæren.

Pæren og glasset kan blive varmt.

FORSIGTIG!

Hold altid halogenpæren med en klud for at forhindre fedtrester i at brænde fast på pæren.

1. Sluk for apparatet.
2. Tag sikringerne ud på el-tavlen, eller sluk på gruppeafbryderen.
3. Drej lampeglasset mod uret, og tag det af.
4. Gør glasset rent.
5. Udskift pæren med en passende 300 °C varmefast pære.
6. Montér lampeglasset.

Den bageste pære

Hvis noget går galt...

Problem Mulige årsager Afhjælpning
Ovnen bliver ikke varm. Ovnen er slukket. Tænd for ovnen.
Ovnen bliver ikke varm. Minutur + Programming af slut-tid er ikke indstillet.		Indstil programuret Minutur + Programming af sluttid. Se ka-pitlet "Urfunktionstaster".
Ovnen bliver ikke varm. Sikringen er sprunget. Se efter, om fejlen skyldes en de-fekt sikring. Kontakt en kvalifice-ret installatør, hvis sikringen springer flere gange i træk.
Pæren ikke lyser. Pæren er defekt. Udskift pæren.
Der samler sig damp og konden-svand på maden og i ovnummet.	Maden har stået for længe i ov-nen.	Lad ikke maden stå i ovnen læn-gere end 15-20 minutter efter til-beredningen.

Serviceoplysninger

Hvis du ikke selv kan løse problemet: Kontakt forhandleren eller et autoriseret servicecenter.

De nødvendige oplysninger til servicecentret er angivet på typeskiltet. Typeskiltet er placeret på

apparatets frontramme. Typeskiltet må ikke fjernes fra ovnrummet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.)
Produktnummer (PNC)
Serienummer (S.N.)

Installation

ADVARSEL!

Se kapitlerne om sikkerhed.

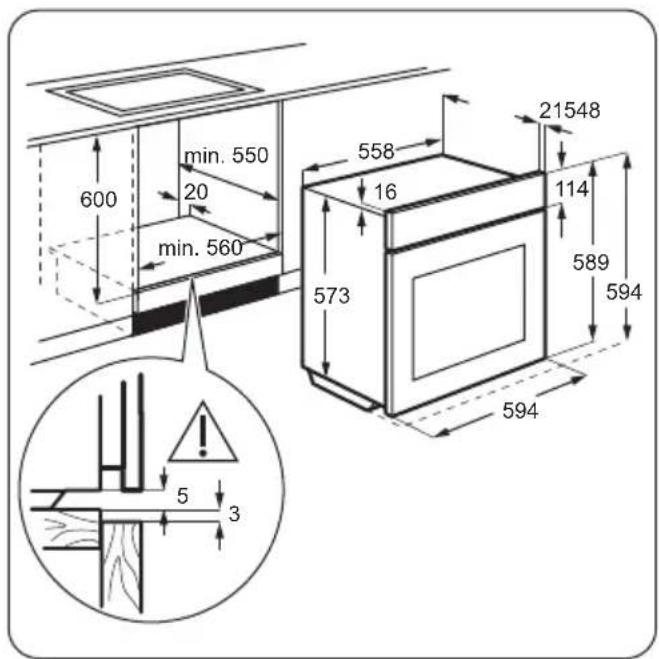

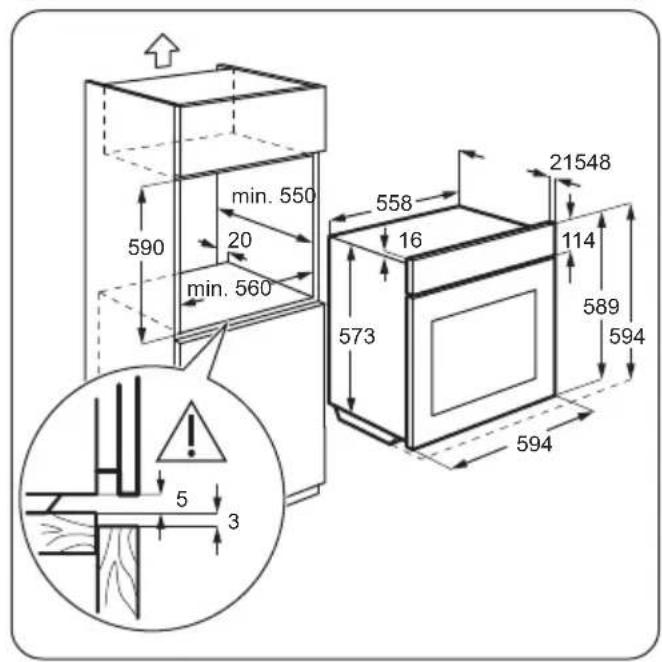

Indbygning

Fastgørelse af apparatet til skab

Producenten påtager sig intet ansvar, hvis forholdsreglerne i kapitlerne Om sikkerhed ikke følges.

Dette apparat er forsynet med et stik og en netledning.

Kabel

Tilgængelige tilslutningskabler til installation eller udskiftning:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Se tilsluttet effekt i alt på typeskiltet for at få oplysninger om kablets tværsnit. Du kan også se i tabellen:

Effekt i alt (W) Kablets tværsnit (mm2)

maksimum 1380 3 x 0.75

maksimum 2300 3 x 1

maksimum 3680 3 x 1.5

Jordkablet (grønt/gult kabel) skal være 2 cm længere end fase- og nulkabler (blå og brune kabler).

Produktkort og information i henhold til EU 65-66/2014

Leverandørens navn Zanussi
Identifikation af model	ZOB32702WKZOB32702XD
Energieffektivitetsindeks 100.0
Energieffektivitetsklasse A
Energiforbrug med en standardmængde, almindelig tilstand 0.93 kWh/cyklus
Energiforbrug med en standardmængde, blæsertvungen til-stand	0.85 kWh/cyklus
Antal ovnrum 1
Varmekilde Elektricitet
Volumen 72 l
Type ovn Indbygningsovn
Vægt	ZOB32702WK 32.9 kg
	ZOB32702XD 31.5 kg

DS/EN 60350-1 - Elkogeapparater til husholdning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

Spar på energien

Apparatet har funktioner, som hjælper dig med at spare energi ved daglig madlavning.

Generelle råd

Sørg for, at ovnlågen er lukket korrekt, när apparatet er tændt, og hold den lukket så meget som muligt under tilberedningen.

Brug metalfade til at øge energibesparelsen.

Stil om muligt maden i ovnen uden at forvarme den.

Når madlavningen tager over 30 minutter, skal ovntemperaturen reduceres mest muligt 3 - 10 minutter, før tilberedningstiden er gået, afhængigt af madlavningens varighed.

Restvarmen i ovnen bliver ved med at tilberede maden.

Brug restvarmen til at opvarme andre retter.

Tilberedning med blæser

Brug om muligt tilberedningsfunktionerne med blæser for at spare energi.

Holde mad varm

Vælg den lavest mulige temperaturindstilling for at bruge restvarme og holde et måltid varmt.

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser

ikke apparater, der er mærket med symbolet sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

Innhold

enn 8 år må holdes på avstand hvis de ikke er under tilsyn hele tiden.

Sikkerhetsanvisninger

Installasjon

ADVARSEL!

Bare en kvalifisert person må montere dette produktet.

• sett ikke kokekar eller andre gjenstander i produktet direkte på bunnen.
• legg ikke aluminiumsfolie direkte på bunnen i produktet.
• ikke tøm vann direkte inn i det varme produktet.
• ikke oppbevar fuktig servise eller mat i produktet når tilberedningen er ferdig.

Når steketiden er ferdig, høres et lydsignal.

Produktet slås av.

Rist og grill-/stekepanne sammen:

Matvarer	Overvarme		Ekte varmluft		Tid (min)	Kommen-tarer
	Tempera-tur (°C)	Skuff-plasse-ring	Tempera-tur (°C)	Skuff-plasse-ring
Formbrød1)	190 1	190 1	60 – 70	1 – 2 stykker		á 500 gr. per stk.
Rugbrød	190	1	180	1	30 – 45	I en brød-form
Rundstykker 1)	190 2	180 2 (2 og 4) 25 – 40		6 – 8 rund-		stykker på et stekebrett
Matvarer Overvarme Ekte varmluft Tid (min) Kommen-						tarer
	Temperatur (°C)	Skuff-plasse-ring	Temperatur (°C)	Skuff-plasse-ring
Pizza1)	230 – 250 1	230 – 250 1	10 – 20 l et steke-			brett eller en grill – /steke-panne
Scones1)	200 3 190 3	10 – 20 På et steke-				brett

1) Forvarm ovnen i 10 minutter.

Gratenger

Matvarer Overvarme Ekte varmluft Tid (min) Kommen-						tarer
	Temperatur (°C)	Skuff-plasse-ring	Temperatur (°C)	Skuff-plasse-ring
Makaronigra-teng	200 2 180 2	40 – 50 l en form
Grønnsaks-pudding	200 2 175 2	45 – 60 l en form
Quiche1)	180 1 180 1	50 – 60 l en form
Lasagne1)	180 – 190 2	180 – 190 2 25 – 40 l en form
Cannelloni1)	180 – 190 2	180 – 190 2 25 – 40 l en form

1) Forvarm ovnen i 10 minutter.

Kjøtt

Matvarer Overvarme Ekte varmluft Tid (min) Kommen-						tarer
	Temperatur (°C)	Skuff-plasse-ring	Temperatur (°C)	Skuff-plasse-ring
Storfekjøtt 200	2 190 2 50 –	70 På en rist
Svinekjøtt 180	2 180 2 90 –	120 På en rist
Kalvekjøtt 190	2 175 2 90 –	120 På en rist
Engelsk roastbiff,lett stekt – rød	210 2 200 2	50 – 60 På en rist
Engelsk roastbiff, medium – rosa	210 2 200 2 60 – 70 På en rist
Engelsk roastbiff, godt stekt – grå	210 2 200 2 70 – 75 På en rist
Svinebog 180 2 170 2 120 – 150 Med skorpe
Svineskank 180 2 160 2 100 – 120 2 stk
Lammekjøtt 190 2 175 2 110 – 130 Lår
Kylling 220 2 200 2 70 – 85 Hel
Kalkun 180 2 160 2 210 – 240 Hel
And 175 2 220 2 120 – 150 Hel
Gås 175 2 160 1 150 – 200 Hel
Kanin 190 2 175 2 60 – 80 Skåret i ski-						ver
Vill kanin 190 2 175 2 150 – 200 Skåret i ski-						ver
Fasan	190 2 175 2 90 – 120	Hel

Fisk

Matvarer Overvarme Ekte varmluft Tid (min) Kommen-						tarer
	Temperatur (°C)	Skuff-plasse-ring	Temperatur (°C)	Skuff-plasse-ring
∅rret/bras-me	190 2 175 2	40 – 55 3 – 4 fisk
Tunfisk/laks	190 2 175 2	35 – 60 4 – 6 fileter

Grilling

Forvarm den tomme ovnen i 3 minutter før steking.

Matvarer Antall Tempera-Stykker (g) 1. side 2. side		tur (°C)	Tid (min) Skuff-		plasse-ring
Fileter 4 800 maks. 12 - 15 12 - 14 4
Biffer 4 600 maks. 10 - 12 6 - 8 4
Pølser 8 - maks. 12 - 15 10 - 12 4
Svinekotelet-ter	4 600 maks. 12 - 16 12 - 14 4
Kylling (delt i to)	2 1000 maks. 30 - 35 25 - 30 4
Spyd 4 - maks. 10 - 15 10 - 12 4
Kyllingbryst	4 400 maks. 12 - 15 12 - 14 4
Hamburger	6 600 maks. 20 - 30 - 4
Fiskefilet	4 400 maks. 12 - 14 10 - 12 4
Grillsmør-brød	4 - 6 - maks. 5 - 7 - 4
Ristet brød	4 - 6 - maks. 2 - 4 2 - 3 4

Tine

Matvarer	Mengde (g)	Opptinings- tid (min)	Ettertiningstid (min)	Kommentarer
Kylling	1000	100 - 140	20 - 30	Legg kyllingen på et omvendt tefat på en stor tallerken. Snu etter halve steketiden.
Kjøtt	1000	100 - 140	20 - 30	Snu etter halve steketiden.
Kjøtt	500	90 - 120	20 - 30	Snu etter halve steketiden.
∅rret 150	25 - 35 10 - 15		-
Jordbær	300	30 - 40 10 - 20	-
Smør 250	30 - 40 10 - 15		-
Fløte	2 x 200	80 - 100	10 - 15	Kremfløten kan piskes når den fremdeles er en tanke frossen.
Bløtkake	1400 60	60	-

Tørking – Ekte varmluft

- Bruk brett som er belagt med matpapir eller stekepapir.

Kontroller at produktet er kaldt før du berører det. Fare for brannskader.

4 Legg døren på et mykt tøystykke på et stabilt underlag.

Hvis du ikke greier å löse problemet selv, kontakter du forhandleren eller et autorisert servicesenter.

Produsenten er ikke ansvarlig om du ikke følger sikkerhetsreglene i kapitlene om sikkerhet.

Produktet leveres med støpsel og strømledning.

Ledning

Anvendelige kabeltyper for montering eller utskiftning:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

For ledningsavsnittet henvises det til den nominelle effekten på typeskiltet. Du kan også se etter i tabellen:

Nominell effekt (W) Ledningsavsnittet (mm2)

maks 1380 3 x 0.75

maks 2300 3 x 1

maks 3680 3 x 1.5

Jordledningen (grønn/gul kabel) må være ca. 2 cm lenger enn den nøytrale- og fase-ledningen (blå og brune kabler).
