BRUGSANVISNING EuroPur ZSB 14-3 C BOSCH

Væghængt kondenserende gaskedel

EuroPur ZSB 14-3 C | ZSB 22-3 C | ZWB 28-3 C

BOSCH

da Installations- og vedligeholdelsesvejledning til installatøren

Indholdsfortegnelse

1 Sikkerhedsråd og symbolforklaring 4

1.1 Sikkerhedsforskrifter 4
1.2 Symbolforklaringer 4

2

Leveringsomfang

3 Kedeloplysninger

3.1 Anvendelse 6
3.2 EU-konformitetserklæring 6
3.3 Typeoversigt 6
3.4 Typeskil 6
3.5 Kedelbeskrivelse 7
3.6 Tilslutningstilbehør 8
3.7 Dimensioner 9
3.8 kedelopbygning ZWB... 10
3.9 kedelopbygning ZSB... 12

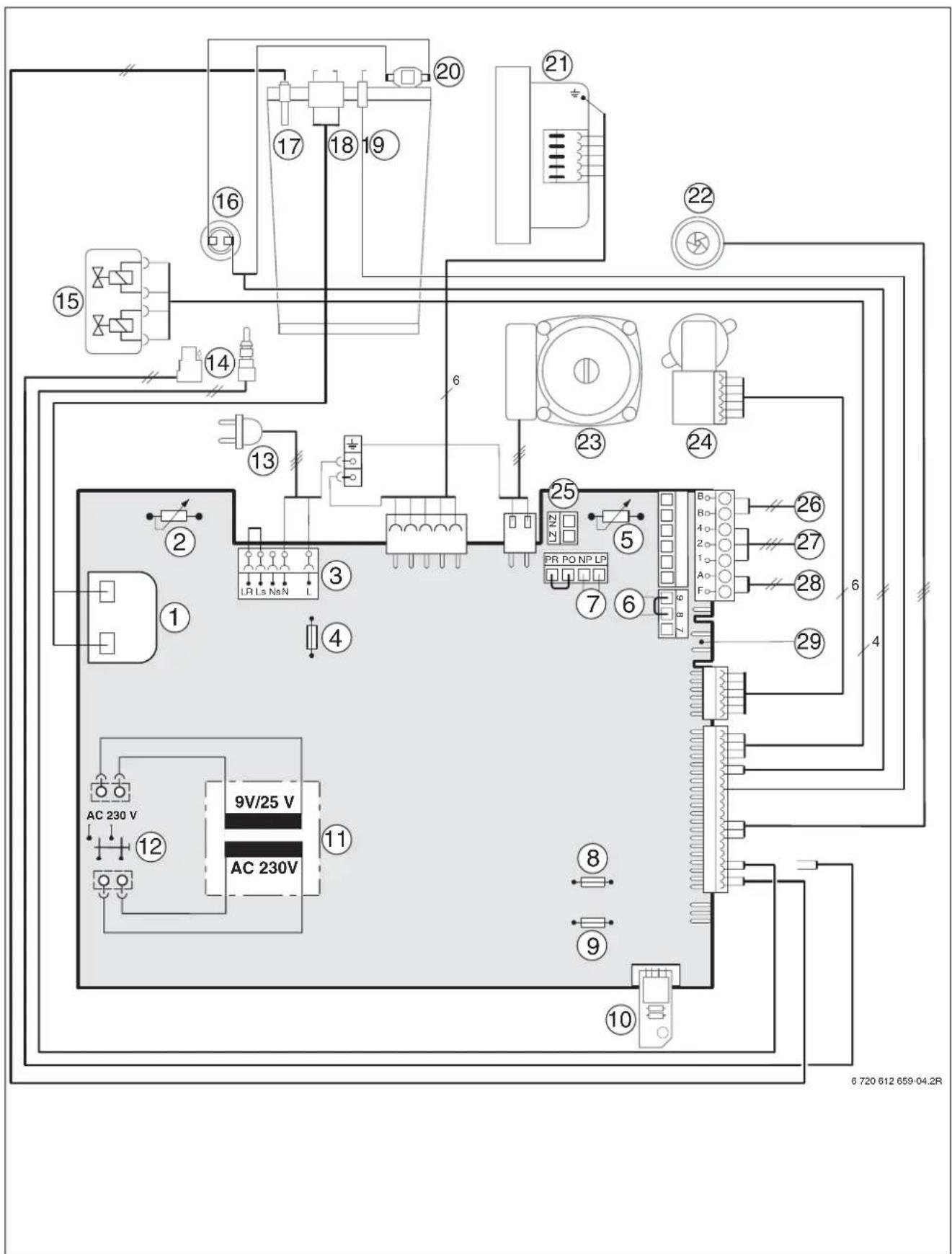

3.10 Eldiagram 14

3.11 Tekniske data 16

3.12 Kondensatanalyse mg/l 18

4 Forskrifter 19

5 Installation

5.1 Vigtige råd 20
5.2 Vælg opstillingsrum 21
5.3 Forinstallation af rørledninger 21
5.4 Montage af kedel 23
5.5 Afprøv tilslutninger 25
5.6 Kaskadeløsning 25

6 Eltilslutning

6.1 Generelt 26
6.2 Nettilslutning 26
6.3 Tilslutning af tilbehør 26
6.3.1 Åbning af Heatronic 26
6.3.2 Tilslutning af varmestyring eller fjernbetjeninger 27
6.3.3 Tilslutning af beholderen 28
6.3.4 Tilslutning af temperaturbegrænser TB1 i gulvvarmeanlæg 29
6.3.5 Tilslutning af cirkulationspumpe 29
6.3.6 Udskiftning af netkabel 30

7 Opstart 31

7.1 Før opstart 32
7.2 Start og stop kedel 32
7.3 Start centralvarme 32
7.4 Centralvarmestyring 33
7.5 Efter ibrugtagningen 33
7.6 Kedler med varmtvandsbeholder: Indstibing af varmtvandstemperatur 33
7.7 ZWB-kedler - indstilling af varmtvandstemperatur 34
7.7.1 Varmtvandsmængde/-temperatur 34
7.8 Sommerdrift (ingen opvarmning, kun varmtvandsproduktion) 34
7.9 Frostbeskyttelse 35
7.10 Tastspærre 35
7.11 Fejl 35
7.12 Termisk desinfektion ved kedler med varmtvandsbeholder 36
7.13 Pumpeblokeringsbeskyttelse 36

20

26

8 Individuel indstilling 37

8.1 Mekaniske indstillinger 37

8.1.1 Check ekspansionsbeholder størrelse 37

8.1.2 AEndring af pumpens kurve 37

8.2 Indstilling af Heatronic 38

8.2.1 Betjening af Bosch Heatronic 38

8.2.2 Varmeydelse (service-funktion 1.A) 39

8.2.3 Varmtvandsproduktion (service-funktion 1.b) 39

8.2.4 Pumpekoblingstype for varmedrift (service-funktion 1.E) 39

8.2.5 Maksimum-fremløbstemperatur (service-funktion 2.b) 40

8.2.6 Udluftningsfunktion (service-funktion 2.C) 40

8.2.7 Termisk desinfektion (servicefunktion 2.d) 40

8.2.8 Automatisk taktspærre (service-funktion 3.A) 40

8.2.9 Taktspærre (service-funktion 3.b) 40

8.2.10 Reguleringsdifferens (service-funktion 3.C) 40

8.2.11 Advarselstone (service-funktion 4.d) 41

8.2.12 Fyldeprogram til vandlås (service-funktion 4.F) 41

8.2.13 Reset af eftersyn (service-funktion 5.A) 41

8.2.14 Endring af kanalens anvendelse ved en 1-kanal-timer (service-funktion 5.C) 41

8.2.15 Vis eftersyn (service-funktion 5.F) 41

8.2.16 Kald sidst gemte fejl frem (service-funktion 6.A) 41

8.2.17 Driftslampe (service-funktion 7.A) 41

8.2.18 Minimum-varmtvandsmængde (Service-funktion 7.C) (ZWB) 41

8.2.19 Tilslutning af fremløbsføler f.eks. trevejsventil (service-funktion 7.d) 41

8.2.20 Reset kedlen (Heatronic 3) til standardindstilling (service-funktion 8.E) 42

8.2.22 Pumpeefterløbstid (service-funktion 9.F) 42

9 Gastypeindstilling

9.1 Indstilling af gas/luftforhold 43

9.2 Kontroller gastislutnings flowtrykket 44

10 Kontrol af røggasværdier 45

10.1 Skorstensfejertaste 45

10.2 Tæthedskontrol af røgkanalen 45

10.3 CO-måling i røggas 45

12 Eftersyn og vedligeholdelse 47

12.1 Checkliste for vedligeholdelse (Vedligeholdelsesprotokol) 48

12.2 Beskrivelse af forskellige vedligeholdelsestrin 48

12.2.1 Si i koldtvandsrøret (ZWB) 49

12.2.2 Pladevarmeveksler (ZWB) 49

12.2.3 Gasarmatur 50

12.2.4 Hydraulisk enhed 50

12.2.5 Trevejsventil 50

12.2.7 Kontrol af varmeblok, brænder og elektroder 51

12.2.8 Rengøring af kondensatvandlås 53

12.2.10 Kontrol af sikkerhedsventil til varmeanlæg 54

12.2.11 Kontrollér ekspansionsbeholder 54

12.2.12 Centralvarmeanlæggets påfyldningstryk 55

12.2.13 Check elledningerne 55

12.2.14 Rengøring af andre komponenter 55

12.3 Tømning af den vægophængte gaskedel 55

13 Tillæg 56

13.1 Visninger i displayet 56

13.2 Fejl 57

13.3 Gas-indstillingsværdier 58

13.3.1 Indstillingsværdier for varmeydelse ved ZSB 14...21/23 58

13.3.2 Indstillingsværdier for varmeydelse ved ZSB 16...31 58

13.3.3 Indstillingsværdier for varmeydelse ved ZSB 22...21/23 59

13.3.4 Indstillingsværdier for varmeydelse ved ZSB 22...31 59

13.3.5 Indstillingsværdier for varmeydelse ved ZWB 28...21/23 60

13.3.6 Indstillingsværdier for varmeydelse ved ZWB 28...31 60

14 43 Opstartsprotokol 61

Stikordsregister 62

1 Sikkerhedsråd og symbolforklaring

1.1 Sikkerhedsforskrifter

Ved gaslugt:

▶ Luk gashanen ( side 31).
▶Åbn vinduerne.
▶Tænd/sluk ikke elektriske kontakter.
▶Sluk åben ild.
▶Tilkald straks gasleverandøren og en aut. vvs-installatør.

Ved røggaslugt:

Installation, ændringer

▶ Installation samt ændringer på kedlen må kun udføres af en autoriseret VVS-installatør.
▶Der må ikke ændres på dele i aftrækssystemet.
Hvis forbrændingsluften tages fra rummet må luftåbninger i døre, vinduer og vægge ikke lukkes eller gøres mindre. Ved efter installation af tætte vinduer skal der til stadighed sikres forsyning af friskluft (i tilfælde af at forbrændingsluften tages fra rummet).

Termisk desinfektion af varmtvandsbeholderen

▶Vi anbefaler, at der tegnes et serviceabonnement med en autoriseret vvs-installatør, der inkluderer et serviceeftersyn hvert andet år eller 3000 m³ gas.
▶Brugeren er ansvarlig for anlæggets sikkerhed og miljøvenlighed.
▶Anvend kun originale reservedele!

Eksplosive og let brændbare stoffer

▶Opbevar og anvend aldrig brændbare materialer (f.eks. papir, opløsningsmidler, lakker etc.) i nærheden af kedlen.

Forbrændings-/rumluft

▶Forbrændings/rumluft skal holdes fri for aggressive stoffer (som f.eks. kulprinteforbindelsen som indeholder klor og fluor). Derved undgår man korrosion.

Information til kunden

▶ Informer kunden om kedlens funktion og betjening.
▶Gør kunden opmærksom på, at han ikke selv må foretage ændringer eller reparationer.

1.2 Symbolforklaringer

Sikkerhedshenvisninger i teksten vises med en advarselstrekant på grå baggrund.

Signalord viser den risiko, der foreligger, hvis man ikke følger anvisningerne for at undgå risiko.

• Forsigtig betyder, at der kan forekomme lette materielle skader.
• Advarsel betyder, at der kan forekomme lette person-skader og alvorlige tingskader.
  •Fare betyder, at der kan forekomme alvorlige person-skader.

Henvisninger vises med dette symbol og begrænses med horisontale linier over og under teksten.

Råd indeholder vigtige informationer i de tilfælde, hvor der ikke er risiko forbundet for person eller kedel.

2 Leveringsomfang

6 720 611 156 01.10 ① ② ③ ④

Fig. 1

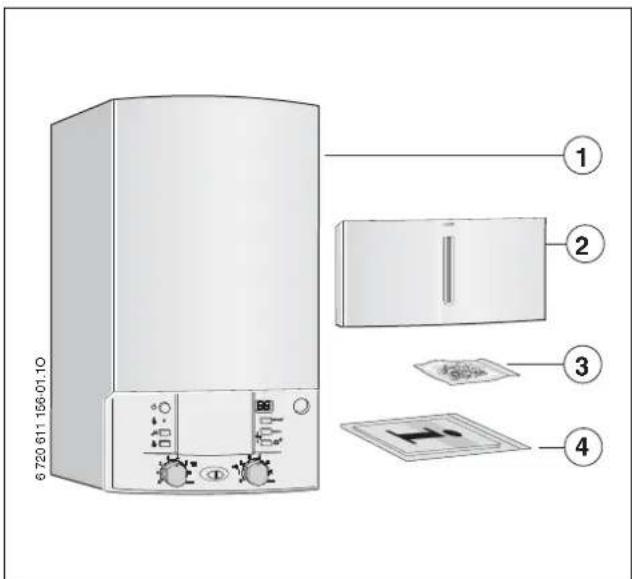

1 Væghængt gaskedel til centralvarme
2 Klap (med fastgørelsesmateriale)
3 Fastgørelsesmateriale (skruer med tilbehør)
4 Vejledninger til apparatets dokumentation

Supplerende materiale for fagmanden (ikke indeholdt i leveringen)

Som supplement til de medleverede tryksager fås følgende materiale:

•Reservedelsliste

- Servicevejledning (til fejldiagnose/fejlafhjælpning og funktionskontrol)

Dette materiale kan bestilles hos Boschinformationstjeneste. Kontaktadressen findes på bagsiden af nærværende installationsvejledning.

3 Kedeloplysninger

ZSB-kedler er varmekedler med integreret 3-vejsventil for tilslutning af en indirekte opvarmet beholder.

ZWB-kedler er kombikedler til opvarmning og varmtvandsproduktion med gennemløbsprincippet.

3.1 Anvendelse

Kedlen må kun installeres i lukkede centralvarmesystemer.

På grund af typegodkendelsen behøves ingen vandmangelsikring. Anden brug er ikke efter bestemmelserne. Skader som følge af denne dækkes ikke af garantien.

Erhvervsmæssig og industriel anvendelse af kedlerne til opvarmning af procesvarme er ikke tilladt.

3.2 EU-konformitetserklæring

Denne kedel opfylder de gældende EU retningslinier 90/396/EWG, 92/42/EWG, 73/23/EWG, 89/336/EWG og de i EG-type-prøveattesten beskrevne type.

Kedlen opfylder kravene til kondenserende kedler.

Denne kedel opfylder de gældende EU retningslinier 90/396/EWG, 92/42/EWG, 73/23/EWG, 89/336/EWG og de i EG-type-prøveattesten beskrevne type. Indholdet af kvælstofoxider i røggassen ved testbetingelser i henhold til DIN 4702 T8 (udgave marts 1990) ligger under80 mg/kWh.

Kedlen er godkendt iht EN 677.

Z Centralvarmekedel
S Beholdertilslutning
W Varmtvandsopvarmning
B Kondenserende teknik
14 Varmeydelse indtil 14 kW
22 Varmeydelse indtil 22 kW
28 Varmtvandsydelse indtil 28 kW
-3C Version
23 Naturgas H
31 F-gas
S0800 Specialnummer Danmark
Angivelse af prøvegas med kodetal og gasgruppe iht. EN 437:

Tal	Wobbe-indeks (WS) (15 °C)	Gasfamilie
23	12,7-15,2 kWh/m3	Naturgas, type 2H
31	20,2-24,3 kWh/m3	Flydende gas 3B/P

Tab. 3

3.4 Typeskil

Typeskiltet (43) sidder nederst til højre på kabinet (→ figur 3).

Her finder De kedelydelse, bestillingsnummer, tilladelsesdatoen og fremstillingsdato (FD i kode).

• Kedel for vægmontage – uafhængig af skorsten og rumstørrelse.
• intelligent varmepumpeaktivering ved tilslutning af klimastyret varmestyring
  •Heatronic 3 med 2-leder-BUS
  •Tilslutningskabel med netstik
  •Display
  •Automatisk tænding
• Modulerende drift
• Fuldsikret via Bosch Heatronic med ioniseringsovervågning og magnetventiler iht EN 298
• Min. cirkulationsvandsmængde ikke nødvendig
  •Egnet til gulvvarmeanlæg
• Tilslutningsmulighed for dobbeltrør til røggas/forbrændingsluft ∅ 80/125 eller separat rør eller enkeltrør ∅ 80
  •Regulerbar ventilator
  •Præmixbrænder
• Temperaturføler og termostat for opvarmning
  •Temperaturføler i fremløb
  •Temperaturbegrænser i 24 V-strømkreds
  -3-trins centralvarmepumpe, med aut. udlufter
  •Sikkerhedsventil, manometer, ekspansionsbeholder
  •Tilslutningmulighed for beholder-NTC
  •Røggastemperaturbegrænser (120 °C)
  •Varmtvandsprioritering
  •3-vejs-ventil med motor (ZWB, ZSB)
  •Pladevarmeveksler (ZWB)
• Integreret opfyldningsenhed (ZWB)

3.6 Tilslutningstilbehør

Her kan du finde en liste med typisk tilbehør. Hvis du ønsker en fuldstændig oversigt over tilbehøret, der kan leveres, bedes du henvende dig til producenten.

•Aftrækstilbehør
•Monteringsbeslag
•Klimastyring f.eks. FW 100, FW 200
•Rumtemperaturstyring f.eks. FR 100, FR 110
•Fjernbetjeninger FB 100, FB 10
•KP 130 (kondensathævepumpe)
•NB 100 (neutraliseringsbox)
- Tilbehør nr. 429 eller 430 (sikkerhedsgruppe)

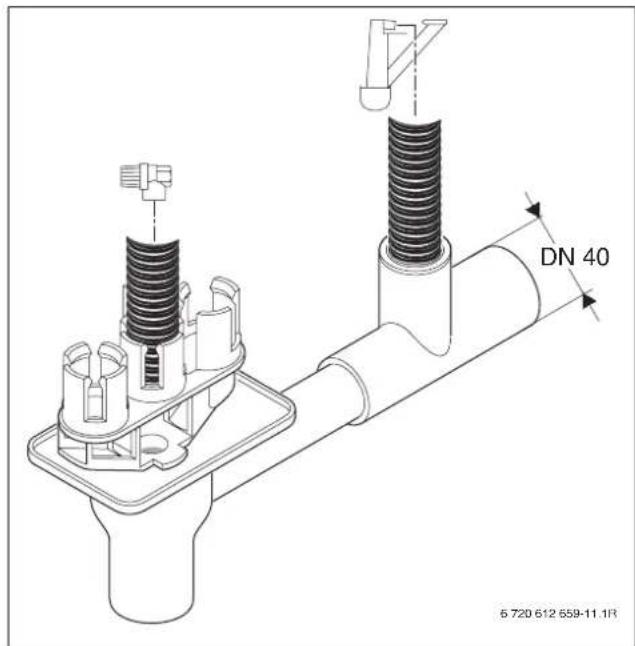

- Tragtvandlås med tilslutningsmulighed til kondensat og sikkerhedsventil nr. 432

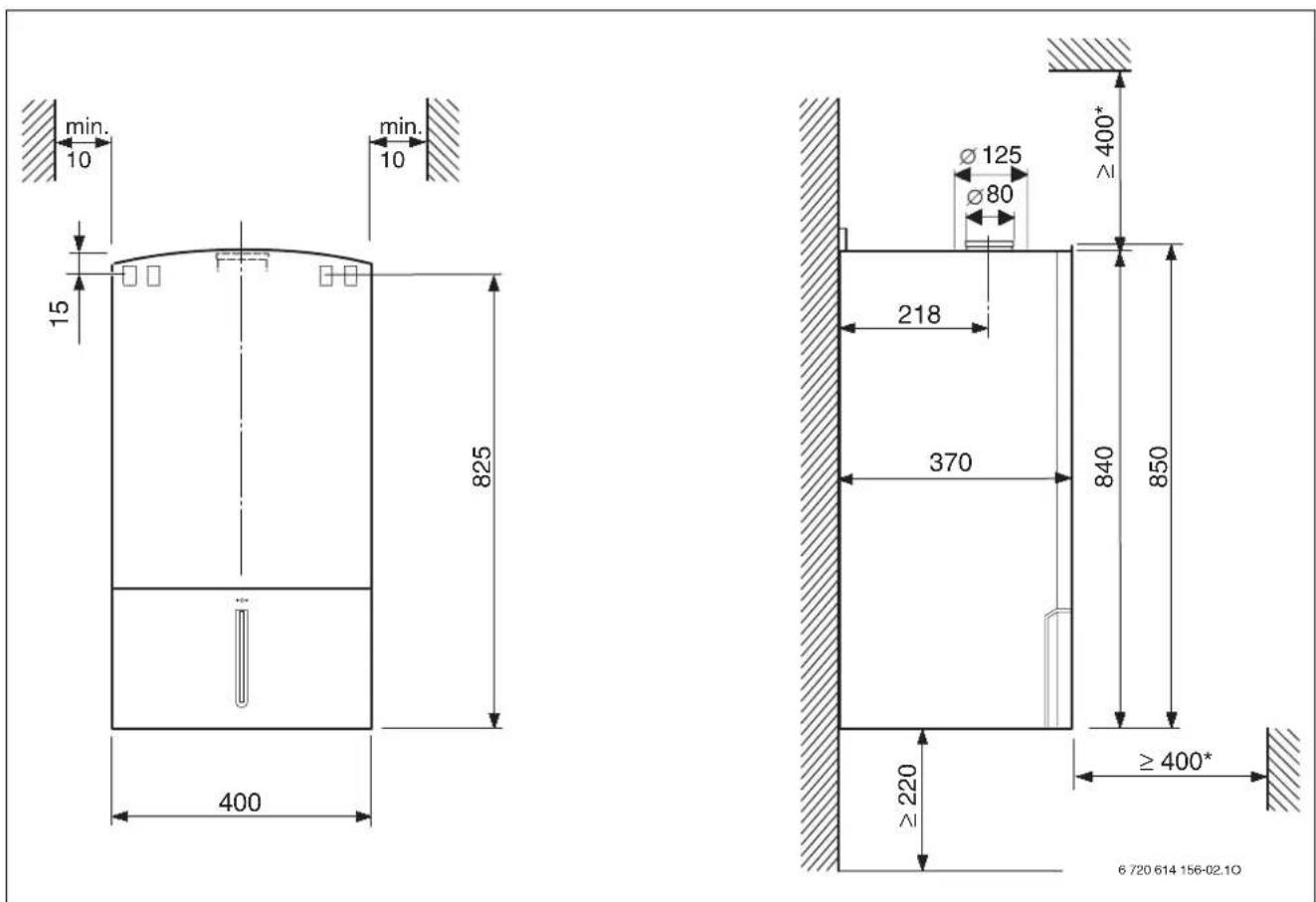

3.7 Dimensioner

min. 10 15 min. 10 825 400 Ø 125 Ø 80 218 370 840 850 ≥ 220 ≥ 400* 6 720 614 156-02.10

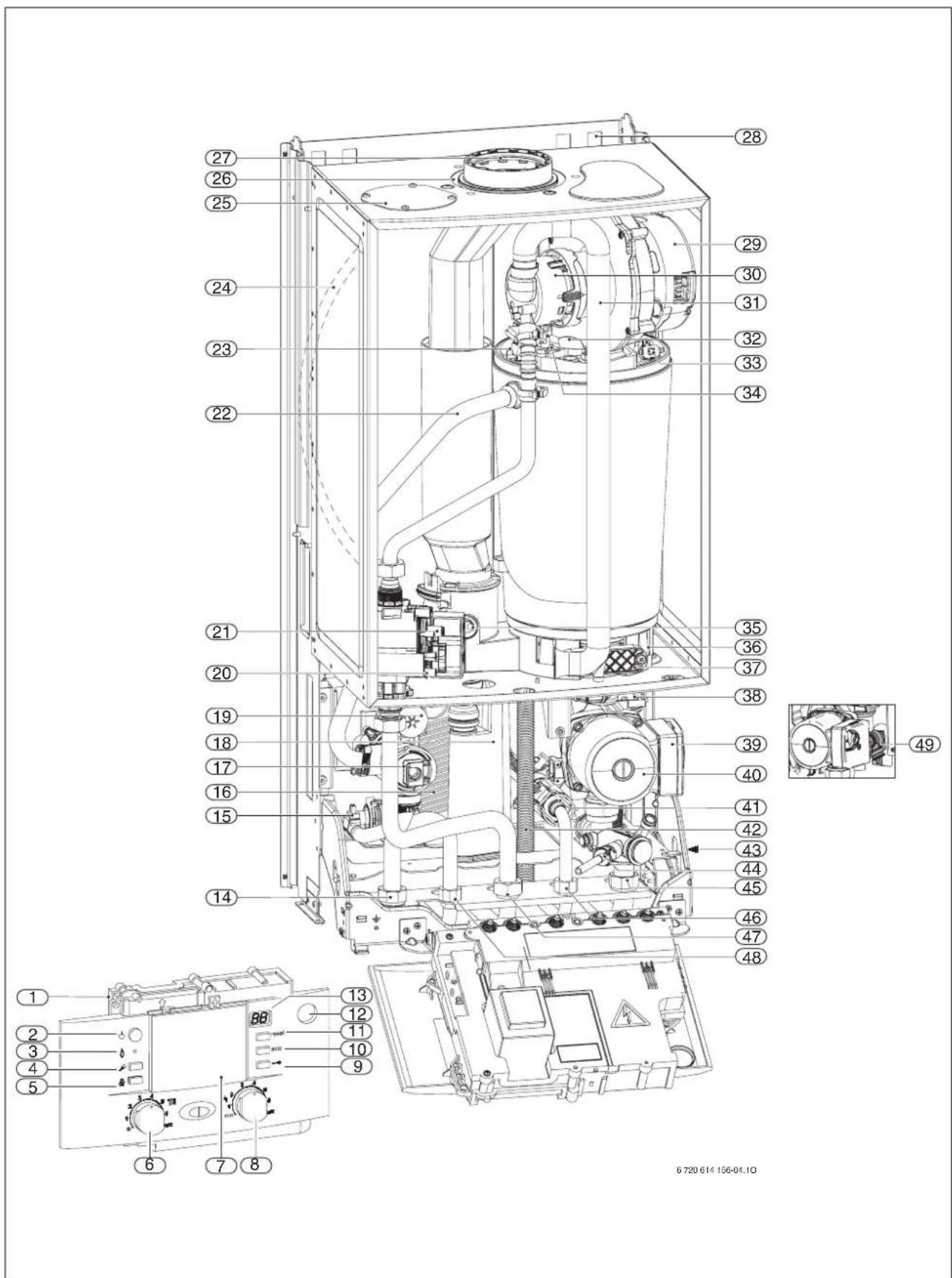

3.8 kedelopbygning ZWB...

3 Kontrollampe til brænderdrift

4 Servicetast

5 Skorstenfejerknap

6 Fremløbstermostat

7 Her kan evt. indsættes styring eller regulator

8 Varmtvands temperaturregulator

9 Tastspærre

10 eco-taste

11 reset-taste

12 Manometer

13 Display

14 Fremløbsledning

15 Varmtvandsføler (ZWB)

16 Pladevarmeveksler (ZWB)

17 3-vejs-ventil

18 Kondensatvandlås

19 Motor

20 Målestuds til gennemstrømningstrykket for gastislutningen

21 Indstillingsskrue min. gasmængde

22 Fremløbsledning

23 Fremløbsføler

24 Ekspansionsbeholder

25 Indsugning af forbrændingsluft (separat rør)

26 Indsugning af forbrændingsluft

27 Røgrør

28 Ophængningslasker

29 Blæser

30 Blandeenhed

31 Sugerør

32 Spejl

33 Varmeblok-termostat

34 Elektrodesæt

35 Røggastermostat

36 Kondensatkar

37 Dæksel serviceåbning

38 Automatisk udluftning

39 Kontakt pumpe-omdrejningstal

40 Centralvarmepumpe

41 Turbine (ZWB)

42 Kondensatslange

43 Typeskilt

44 Tømmehane

45 Returledning

46 Indgang for koldt vand

47 Gas

48 Udløb varmt vand

49 Sikkerhedsventil (varmekreds)

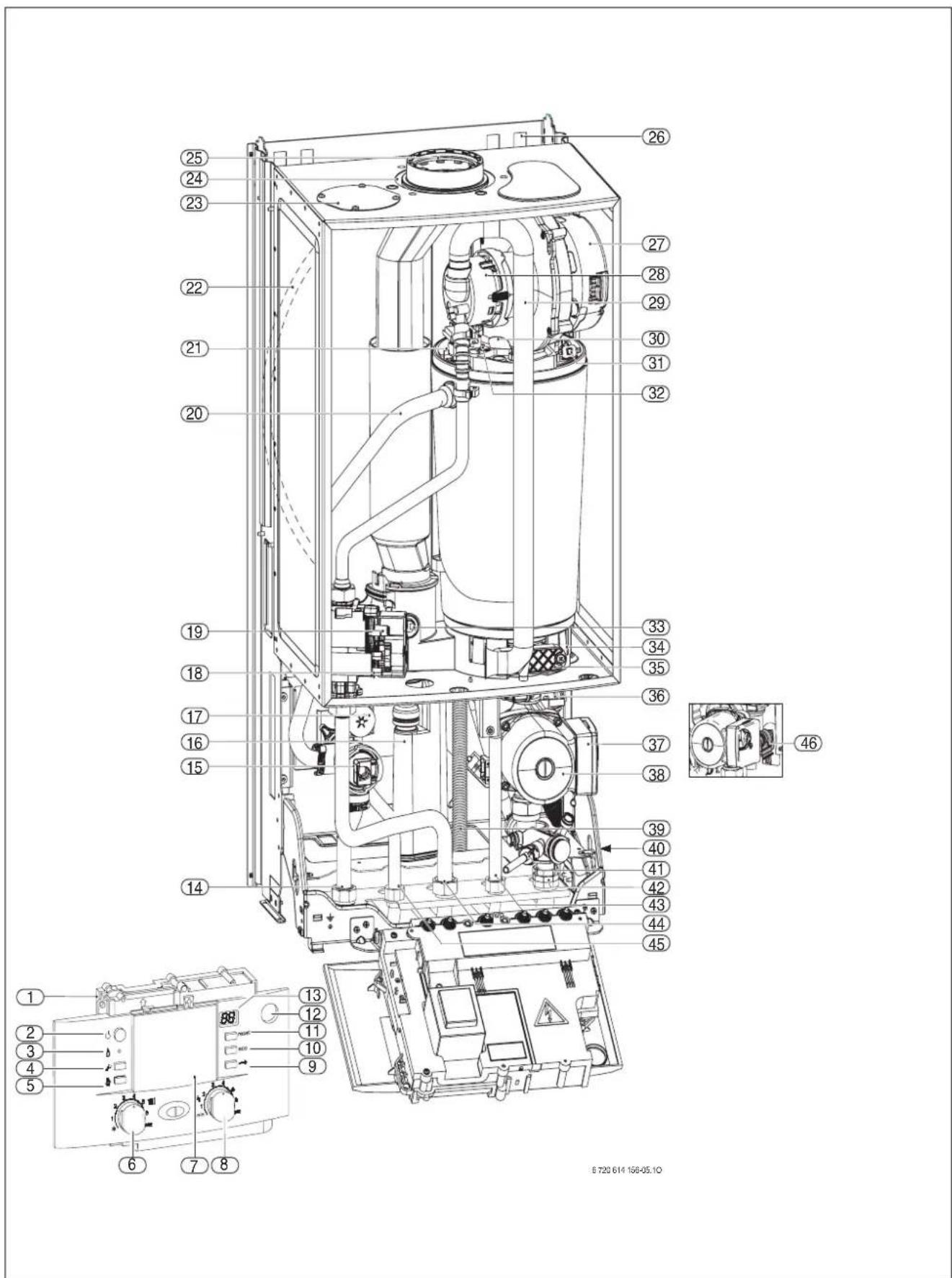

3.9 kedelopbygning ZSB...

3 Kontrollampe til brænderdrift

4 Servicetast

5 Skorstenfejerknap

6 Fremløbstermostat

7 Her kan der installeres en klimastyring eller en timer (tilbehør)

8 Varmtvandstermostat

9 Tastelås

10 eco-taste

11 reset-taste

12 Manometer

13 Display

14 Fremløbsledning

15 3-vejs-ventil

16 Kondensatvandlås

17 Motor

18 Målestuds til gennemstrømningstrykket for gastilslutningen

19 Indstillingsskrue min. gasmængde

20 Fremløbsledning

21 Fremløbsføler

22 Ekspansionsbeholder

23 Indsugning af forbrændingsluft (separat rør)

24 Indsugning af forbrændingsluft

25 Røgrør

26 Ophængningslasker

27 Blæser

28 Blandeenhed

29 Sugerør

30 Spejl

31 Varmeblok-termostat

32 Elektrodesæt

33 Røggastermostat

34 Kondensatkar

35 Dæksel serviceåbning

36 Automatisk udluftning

37 Kontakt pumpe-omdrejningstal

38 Centralvarmepumpe

39 Kondensatslange

40 Typeskilt

41 Tømmehane

42 Returledning

43 Returtilslutning

44 Gas

45 Beholderfremløb

46 Sikkerhedsventil (varmekreds)

3.10 Eldiagram

1 Tændtransformer
2 Fremløbstermostat
3 Klemliste 230 V AC
4 Sikring T 2,5 A (230 V AC)
5 Varmtvandstermostat

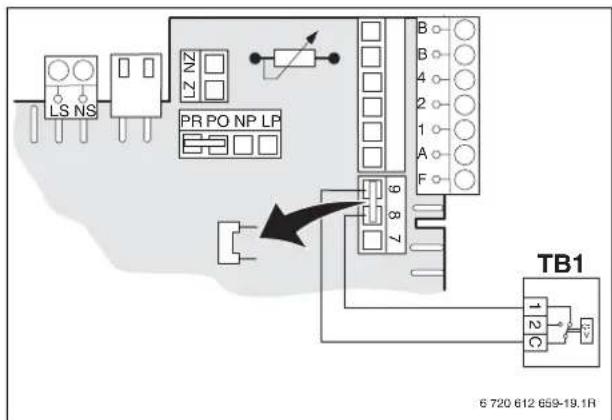

6 Tilslutning temperaturovervågning TB1 (230 V AC)
7 Tilslutning cirkulationspumpe
8 Sikring T 0,5 A (5 V DC)
9 Sikring T 1,6 A (24 V DC)
10 Kodestik
11 Transformer
12 Hovedafbryder
13 Tilslutningskabel med stik
14 ved ZWB varmtvandsføler
ved ZSB tilslutning af fremløbsføler f.eks. hydraulisk trevejsventil.
15 Gasarmatur
16 Røggastermostat
17 Fremløbsføler
18 Tændelektrode
19 Overvägningselektrode
20 Varmeblok-termostat
21 Blæser
22 Turbine (ZWB)
23 Centralvarmepumpe
24 3-vejs-ventil (ZSB, ZWB)
25 Tilslutning af varmepumpe (primær kreds)
26 Tilslutning af BUS-deltager f.eks. varmestyring
27 Tilslutning TR100, TR200, TRQ 21, TRP 31
28 Tilslutning udeføler
29 Tilslutning beholderføler (NTC)

3.11 Tekniske data

	ZSB 14-3 C ... ZSB 22-3 C ...
	Enhed Naturgas Propan 1)			Butan Naturgas Propan 1)			Butan
maks. nominel varmeydelse (P _maks ) 40/30°C kW 14,2 14,2 14,2 21,8 21,7 21,7 maks. nominel varmeydelse (P _maks ) 50/30°C kW 14,1 14,1 14,1 21,6 21,6 21,6 maks. nominel varmeydelse (P _maks ) 80/60°C kW 13,0 13,0 13,0 20,3 20,3 20,3
maks. nominel varmebelastning (Q _maks ) varme kW 13,3 13,3 13,3 20,8 20,8 20,8
min. nominel varmeydelse (P _min ) 40/30°C kW 3,7 6,3 7,2 8,1 11,6 11,6 min. nominel varmeydelse (P _min ) 50/30°C kW 3,7 6,3 7,2 8,0 11,5 11,5 min. nominel varmeydelse (P _min ) 80/60°C kW 3,3 5,7 6,5 7,3 10,5 10,5
min. nominel varmebelastning (Q _min ) varme kW 3,4 5,8 6,6 7,5 10,8 10,8
maks. nominel varmeydelse (P _nw ) varmt vand	kW 13,0 13,0 13,0 20,4 20,4 20,4
maks. nominel varmebelastning (Q _nw ) varmt vand	kW 13,3 13,3 13,3 20,8 20,8 20,8 20,8
Gastilslutningsværdier
Naturgas H (H _IS = 9,5 kWh/m ^3 )	m ^3 /h	1,4	-	-	2,1	-	-
F-gas (H _i = 12,9 kWh/kg)	kg/h	-	1,0	1,0	-	1,5	1,5
Tilladt gastilslutningstryk
Naturgas H	mbar	17 - 25	-	-	17 - 25	-	-
F-gas	mbar	-	25 - 35	25 - 35	-	25 - 35	25 - 35
Ekspansionsbeholder
Fortryk	bar	0,5	0,5	0,5	0,5	0,5	0,5
Totalindhold	I	8	8	8	8	8	8
Regneværdier for diameterberegning iht. DIN 4705
Røggasmassestrøm max./ min.last.	g/s	5,8/1,6	5,8/2,6	5,2/2,6	9,0/3,5	9,0/4,8	9,6/4,7
Røggastemperatur (80/60-C) max./min.last.	°C	69/58	69/58	69/58	81/61	81/61	81/61
Røggastemperatur (40/30-C) max./min.last.	°C	49/30	49/30	49/30	60/32	60/32	60/32
Resterende transporthøjde	Pa	80	80	80	80	80	80
CO _2 ved max. nominel varmeydelse	%	9,4	10,8	12,4	9,6	10,8	11,5
CO _2 ved min. nominel varmeydelse	%	8,6	10,5	12,0	8,7	10,5	11,0
Røggasgruppe iht G 636		G _61 /G _62	G _61 /G _62	G _61 /G _62	G _61 /G _62	G _61 /G _62	G _61 /G _62
NO _x -gruppe		5	5	5	5	5	5
Kondensat
maks. kondensatmængde (t _R = 30°C)	l/h	1,2	1,2	1,2	1,7	1,7	1,7
pH-værdi ca.		4,8	4,8	4,8	4,8	4,8	4,8
Generelt
Elektr. spænding	AC ... V	230	230	230	230	230	230
Frekvens	Hz	50	50	50	50	50	50
Max. optagen effekt vamedrift	W	125	125	125	125	125	125
EMC-grænseværdiklasse	-	B	B	B	B	B	B
Støjtryksniveau	≤ dB(A)	36	36	36	36	36	36
Beskyttelsesgrad	IP	X4D	X4D	X4D	X4D	X4D	X4D
Max. fremløbstemp.	°C	ca. 90	ca. 90	ca. 90	ca. 90	ca. 90	ca. 90
Maks. till. driftstryk (P _MS ) varme	bar	3	3	3	3	3	3
Tilladte omgivelsestemperaturer	°C	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50	0 - 50
Nominel indhold (centralvarme)	I	3,0	3,0	3,0	3,0	3,0	3,0
Vægt (uden emballage)	kg	41	41	41	41	41	41
		400 x	400 x	400 x	400 x	400 x	400 x
		850 x	850 x	850 x	850 x	850 x	850 x
Dimensioner B x H x D	mm	370	370	370	370	370	370

Tab. 4
1) Standardværdi for flydende gas ved stationære beholdere med indhold op til 15000 l

	Enhed Naturgas Propan		ZWB 28-3 C ...1)	Butan
maks. nominel varmeydelse (P _maks ) 40/30°C kW 21,8 21,7 24,5
maks. nominel varmeydelse (P _maks ) 50/30°C kW 21,6 21,6 24,7
maks. nominel varmeydelse (P _maks ) 80/60°C kW 20,3 20,3 23,0
maks. nominel varmebelastning (Q _maks ) varme kW 20,8 20,8 23,6
min. nominel varmeydelse (P _min ) 40/30°C kW 8,1 11,6 11,6
min. nominel varmeydelse (P _min ) 50/30°C kW 8,0 11,5 11,5
min. nominel varmeydelse (P _min ) 80/60°C kW 7,3 10,5 10,5
min. nominel varmebelastning (Q _min ) varme kW 7,5 10,8 10,8
maks. nominel varmeydelse (P _nW ) varmt vand kW 27,4 27,4 27,4
maks. nominel varmebelastning (Q _nW ) varmt vand kW 28,0 28,0 28,0
Gastilslutningsværdier
Naturgas H (H _IS = 9,5 kWh/m ^3 )	m ^3 /h 2,8 - -
F-gas (H _I = 12,9 kWh/kg)	kg/h	-	2,1	2,0
Tilladt gastilslutningstryk
Naturgas H	mbar	17 - 25	-	-
F-gas	mbar	-	25 - 35	25 - 35
Ekspansionsbeholder
Fortryk	bar	0,5	0,5	0,5
Totalindhold	l	8	8	8
Varmt vand
maks. varmtvandsmængde	l/min	12	12	12
Udløbstemperatur t _Z	°C	40 - 60	40 - 60	40 - 60
maks. indløbstemperatur for koldt vand	°C	60	60	60
Maks. tilladt varmtvandstryk	bar	10	10	10
Min. flydetryk	bar	0,3	0,3	0,3
Specifik gennemstrømning efter EN 625	l/min	13,0	13,0	13,0
Regneværdier for diameterberegning iht. DIN 4705
Røggasmassestrøm max./ min.last.	g/s	11,9/3,5	12,3/4,9	11,6/4,7
Røggastemperatur (80/60-C) max./min.last.	°C	94/61	94/61	94/61
Røggastemperatur (40/30-C) max./min.last.	°C	60/32	60/32	60/32
Resterende transporthøjde	Pa	80	80	80
CO _2 ved max. nominel varmeydelse	%	9,6	10,8	11,5
CO _2 ved min. nominel varmeydelse	%	8,7	10,5	11,0
Røggasgruppe iht G 636		G _61 /G _62	G _61 /G _62	G _61 /G _62
NO _x -gruppe		5	5	5
Kondensat
maks. kondensatmængde (t _R = 30°C)	l/h	1,7	1,7	1,7
pH-værdi ca.		4,8	4,8	4,8
Generelt
Elektr. spænding	AC ... V	230	230	230
Frekvens	Hz	50	50	50
Max. optagen effekt vamedrift	W	125	125	125
EMC-grænseværdiklasse	-	B	B	B
Støjtryksniveau	≤ dB(A)	36	36	36
Beskyttelsesgrad	IP	X4D	X4D	X4D
Max. fremløbstemp.	°C	ca. 90	ca. 90	ca. 90
Maks. till. driftstryk (P _MS ) varme	bar	3	3	3
Tilladte omgivelsestemperaturer	°C	0 - 50	0 - 50	0 - 50
Nominel indhold (centralvarme)	l	3,0	3,0	3,0
Vægt (uden emballage)	kg	44	44	44
Dimensioner B x H x D	mm	400 x 850 x 370	400 x 850 x 370	400 x 850 x 370

Tab. 5

3.12 Kondensatanalyse mg/l

Ammonium 1,2 Nikkel 0,15
Bly ≤ 0,01	Kviksølv ≤ 0,0001
Cadmium ≤ 0,001 Sulfat 1
Chrom ≤ 0,1	Zink ≤ 0,015
CFC-gasser ≤ 0,002	Tin ≤ 0,01
Kulbrinte 0,015	Vanadium ≤ 0,001
Kobber 0,028 pH-værdi 4,8

Tab. 6

4 F o r s k r i f t e r

Følgende forskrifter skal overholdes ved installation af gaskedlen:

- EnEV (Forordning om energibesparende isolering og energibesparende anlægsteknik i bygninger)

-Arbejdsblad G 600, TRGI (tekniske bestemmelser for gasinstallationer)

-Arbejdsblad G 670, (opstilling af gaskedler i rum med mekaniske udluftningsanlæg)

• Gasreglementets bestemmelser

-DIN 1988 TRWI (Tekniske regler for brugsvandsinstallationer)

-DIN 4708 (Centrale varmtvandsinstallationer)

-DIN 4807 (ekspansionsbeholdere)

-DIN EN 12828 (varmesystemer i bygninger)

-DIN VDE 0100, del 701 (installation af stærkstrømsanlæg med nominelle spændinger indtil 1000 V, rum med badekar eller brusebad)

-Stærkstrømsreglementet

-Gasreglementet

5 Installation

Fare: Eksplosionsfare!

▶Luk gashanen, før der arbejdes på gasførende dele.
▶Udfør en tæthedskontrol efter arbejde på gasførende dele.

Kedelinstallation, tilslutning af gas- og aftrækssystem samt idriftsætning må kun udføres af en autoriseret VVS installatør. El-installation skal udføres iht stærkstrømsreglement.

5.1 Vigtige råd

Kedlens vandindhold ligger under 10 liter.

▶Før installation af kedel skal gasleverandørens forhåndsgodkendelse indhentes.

Åbne centralvarmeanlæg

- Åbne centralvarmeanlæg skal ombygges til lukkede systemer.

Anlæg med naturlig cirkulation

- Slut kedlen til rørnettet via en trevejsventil med slamudskiller.

Gulvvarme

▶Overhold datablad 7 181 465 172 om anvendelse af Boschgaskedler ved gulvvarme.

Forzinkede radiatorer og rørledninger

Neutraliseringsenhed

Hvis bygningsmyndighederne kræver en neutraliseringsenhed:

▶Brug neutraliseringsboks NB 100.

Brug af rumtemperaturstyring

Der bør ikke installeres en termostatventil på radiatoren i referencerummet.

Følgende frostbeskyttelsesmidler er tilladt:

Beskrivelse Koncentration

Varidos FSK 22 - 55 %
Alphi - 11
Glythermin NF 20 - 62 %

Tab. 7

Følgende rustbeskyttelsesmidler er tilladt:

Beskrivelse Koncentration

Nalco 77381 1 - 2 %
Sentinel X 100 1,1 %
Copal 1 %

Tab. 8

Tætningsmiddel

Det kan efter vor erfaring give problemer med tilsætning af tætningsmidler i centralvarmevandet (aflejringer i varmeveksler). Dette frarådes derfor.

Strømningsstøj

▶Installér en overløbsventil (tilbehør nr. 997) eller en 3-vejs-ventil ved varmeanlæg med to rør på den fjerneste radiator.

Etgrebss-armaturer og termostatiske blandingsbatterier

Alle etgrebs-armaturer og termostatiske blandingsbatterier kan anvendes.

Forfilter (ZWB-kedler)

For at beskytte kedlen mod for højt tryk (TRF):

▶Installér et trykinstrumentpanel med sikkerhedsventil.

Cirkulationspumpe

Den anvendte cirkulationspumpe skal have følgende tilslutningsværdier: 230 V AC, 0,45 A, cos φ = 0,99.

5.2 Vælg opstillingsrum

Forskrifter til opstillingsrum

Kedlen er ikke egnet til udendørs installation.

Gaskedlen skal installeres iht det til enhver tid gældende Gasreglement og Bygningsreglement.

▶Overholdelse af de gældende regler i landet.
▶Overhold installationsvejledninger for aftrækstilbehør for min. indbygningsmål.

Forbrændingsluft

For at undgå korrosion, skal forbrændingsluften være fri for aggressive stoffer.

Som korrosionsfremmende kan f.eks. nævnes kulprinteforbindelser, der indeholder klor eller fluorforbindelser, som kan være indeholdt i opløsningsmidler, lakfarver, lim, drivgasser og husholdningsrengøringsmidler.

Overfladetemperatur

Max. overfladetemperaturen ligger under 85 °C. Der kræves derfor ingen særlige forholdsregler for brændbare byggematerialer eller indbygningsmøbler. Forskrifter der er afvigende i enkelte lande skal overholdes.

F-gas anlæg under jordhøjde

Kedlen opfylder kravene i TRF 1996 afsnit 7.7 ved opstilling under jordniveau. Vi anbefaler installation af en magnetventil, tilslutning til IUM. Derved frigives forsyningen af flydende gas kun efter varmeaktivering.

5.3 Forinstallation af rørledninger

Forsigtig: Bær aldrig kedlen ved at holde i Heatronic, og læn dig ikke op ad den.

▶Fjern emballagen og følg instruktionerne på denne.

Opsætning på væg

▶Der er ikke behov for særlig beskyttelse af væggen. Væggen skal være jævn og kunne bære kedlens vægt.
▶Fastgør monteringsskabelonen, som er vedlagt vejledningen, på væggen, og sørg for en minimumafstand på 10 mm til siden (→fig. 2).
▶Bor hullerne til skruekrogene (∅ 8 mm) og monteringspladen efter monteringsskabelonen.
▶Ved behov: Bor hul i væggen til røggastilbehøret.

MT-Z50/2W6...-3C MT-OVM/3VS C...-3C A B C D E B 26 814 156-23.10

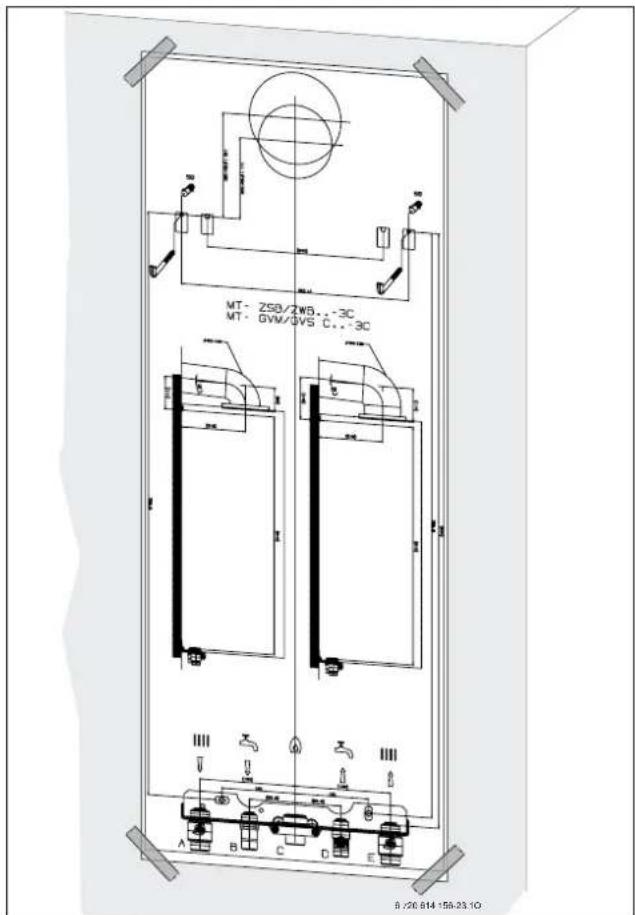

Fig. 6 Monteringsskabelon

▶Fjern monteringsskabelonen.
▶Montér de medfølgende skruekroge med dyvler.
▶Montér monteringspladen (tilbehør) med det vedlagte fastgørelsesmateriale.

Gas- og vandtilslutninger

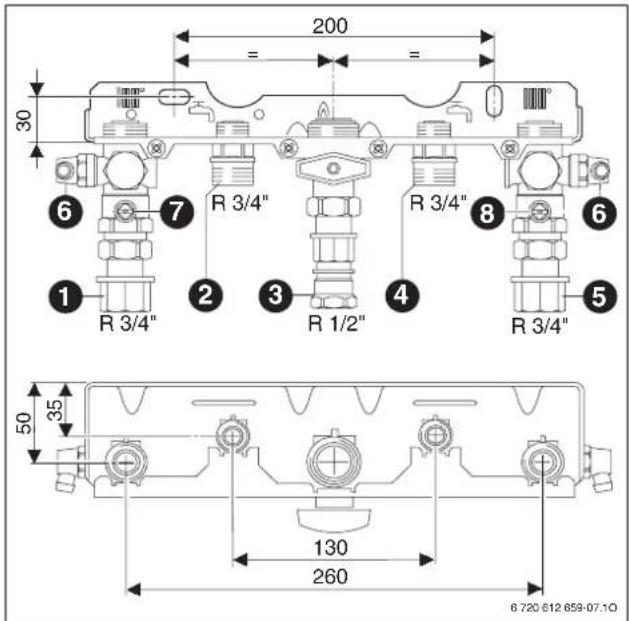

200 30 6 7 R 3/4" 8 1 R 3/4" 2 3 R 1/2" 4 5 R 3/4" 50 35 130 260 6 720 612 659-07.10

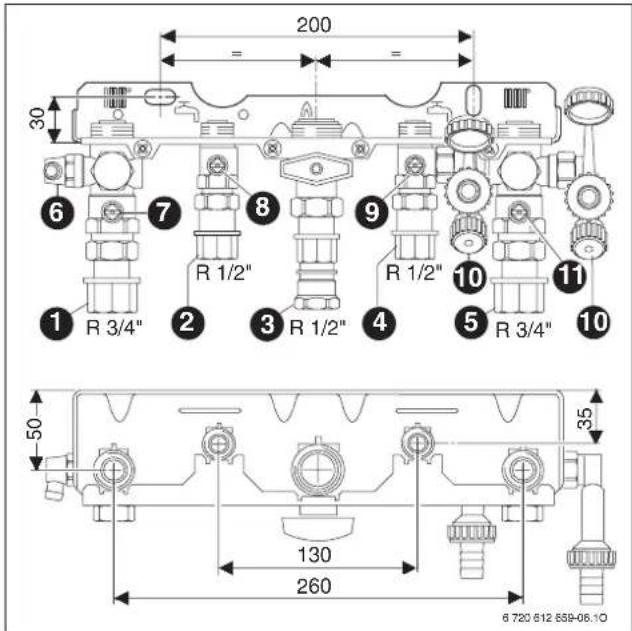

Fig. 7 Eksempel: monteringsplade nr. 993 beholdertil-slutning på væg

1 Fremløbsledning
2 Varmt vand
3 Gas
4 Koldt vand
5 Returledning
6 Tømmehane
7 Varmefremløbshane (extraudstyr)
8 Varmereturhane (extraudstyr)

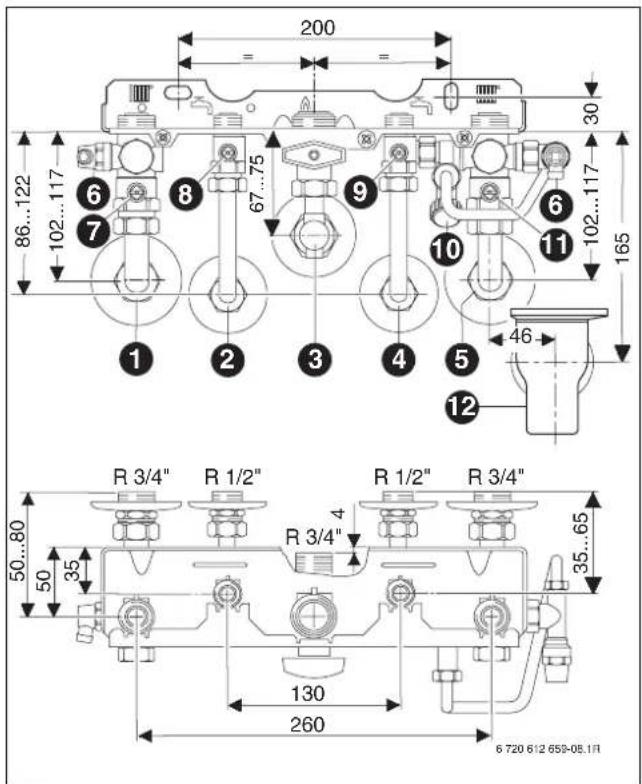

200 30 6 7 8 9 10 11 R 1/2" R 1/2" R 3/4" R 1/2" R 3/4" 5 10 50 35 130 260 6 720 612 659-06.10

Fig. 8 Eksempel: Monteringsplade nr. 991 med fyldean-ordning nr. 995 til Tyskland kombikedler ZW... Til væg

1 Fremløbsledning
2 Varmt vand
3 Gas 1)
4 Koldt vand
5 Returledning
6 Tømmehane
7 Varmefremløbshane (extraudstyr)
8 Varmtvandshane (extraudstyr)
9 Koldtvandshane (extraudstyr)
10 Hane
11 Varmereturhane (extraudstyr)

200 86...122 102...117 6 7 8 67...75 9 10 11 102...117 165 46 12 R 3/4" R 1/2" R 1/2" R 3/4" 35...65 50...80 50 35 R 3/4" 4 130 260 6 720 612 659-08.11

Fig. 9 Eksempel: Monteringsplade nr. 1004 med fyldeanordning til ∅strig kombikedler ZW.. Indmuret

1 Fremløbsledning
2 Varmt vand
3 Gas
4 Koldt vand
5 Returledning
6 Tømmehane
7 Varmefremløbshane (extraudstyr)
8 Varmtvandshane (extraudstyr)
9 Koldtvandshane (extraudstyr)
10 Fyldeanordning (∅strig)
11 Varmereturhane (extraudstyr)
12 Tragtvandlås (extraudstyr)
▶Gasrør dimensioneret iht Gasreglementet.
▶Alle rørforbindelser i varmesystemet skal kunne klare et tryk på 3 bar og i varmtvandskredsen et tryk på 10 bar.
▶Anbring en hane på et lavt liggende sted ved anlægget til fyldning og aftapning af anlægget.
▶Anbring en udluftningsventil på det højeste sted.

5.4 Montage af kedel

Forsigtig: Kedlen kan beskadiges hvis der er slam eller andet i rørledningen.

▶Skyl derfor varmesystemet igennem for at fjerne restprodukter.

Kabinettet er sikret mod åbning med 2 skruer (el-sikkerhed).

Fastgørelse af kedel

▶Læg pakninger på monteringspladens tilslutninger.

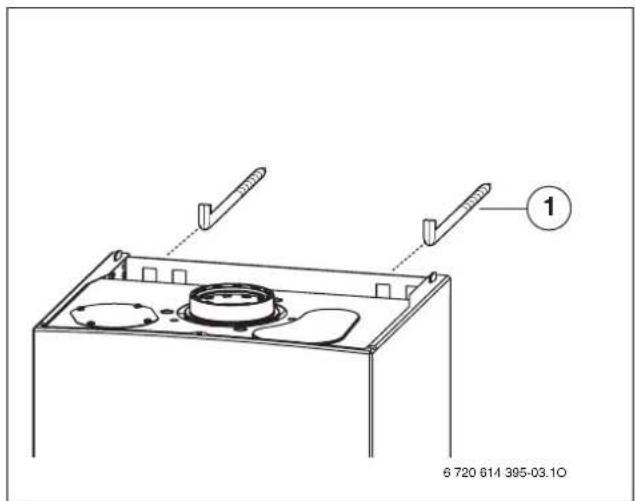

▶Hæng kedlen op på de to kroge (1) på væggen.

6 720 614 395-03.10

Fig. 11 Ophængning af kedlen

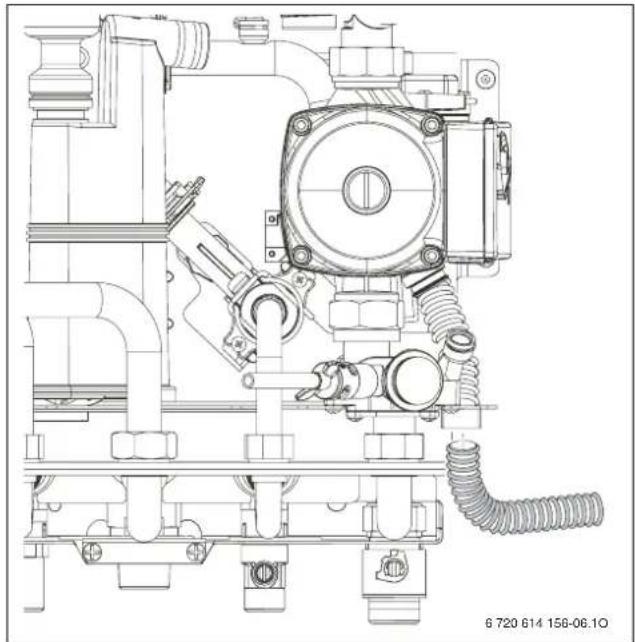

Montering af slange fra sikkerhedsventilen

Tragtvandlås tilbehør nr. 432

Med tilbehør nr. 432 sikres det, at vandet og kondensatet ledes korrekt ud af sikkerhedsventilen.

▶Installér afløbet af korrosionsbestandige materialer (ATV-A 251).

Hertil hører: stentøjsrør, hårde PVC-rør, PVC-rør, PE-HD-rør, PP-rør, ABS/ASA-rør, støbejernsrør med indvendig emaljering eller belægning, stålrør med kunststofbelægning, ikke-rustende stålrør, borosilikatglas-rør.

▶Afløbet må ikke ændres eller lukkes.
▶Læg slangerne, så de har fald.

DN 40 5 720 612 659-11.1R

Fig. 13

Montering af klappen

▶Læg gummi (1) og (2) (leveringsomfang) under betjeningsfeltet. Montér kun gummiet (2) løst.
▶Sæt stiften (3) ind i gummiet (2) på klappen til højre.
- Åbn klappen (4), og anbring begge gummidele under betjeningsefeltet.
▶Luk klappen. Klappen går i indgreb.

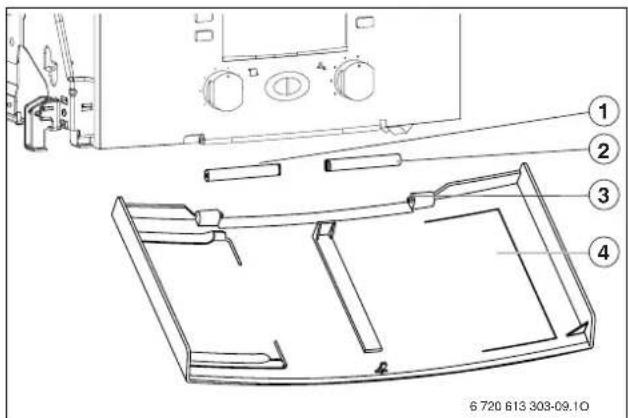

① ② ③ ④ 6 720 613 303-09.10

Fig. 14 Montering af klappen

1, 2 Gummi

3 Stift på klappen

4 Klap

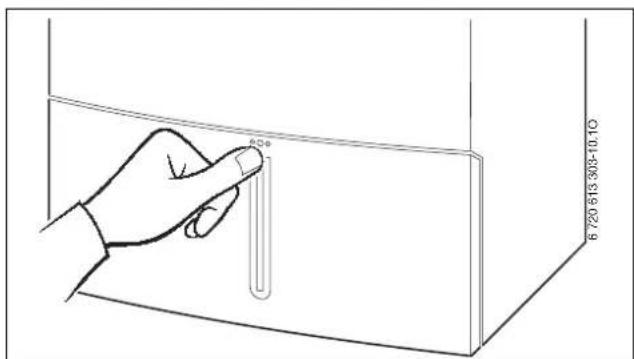

▶For at åbne klappen: Tryk øverst i midten af klappen, og slip igen. Klappen går op.

6.720 613 308-10.10

Fig. 15

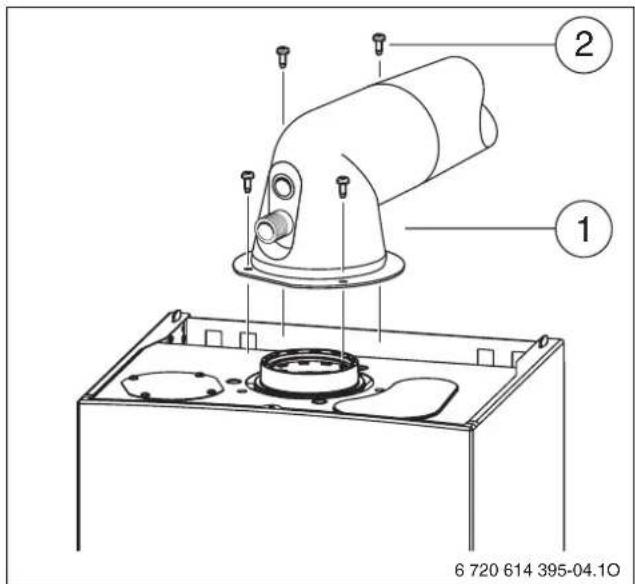

Aftræksføring

▶Læg en egnet drosselskive med pakning på røggasmanifolden.
▶Sæt røggastilbehøret på, og skru det fast sammen med drosselskiven.

Se installationsvejledning for aftrækstilbehøret for nærmere information om installation.

2 1 6 720 614 395-04.10

Fig. 16 Fastgøring af røggastilbehøret

1 Røggastilbehør/adapter
2 Skruer

5.5 Afprøv tilslutninger

Vandtilslutninger

• Åbn servicehane for centralvarmefremløb og returløb og fyld centralvarmeanlægget.
  ▶Tæthedsprøv tætninger og forskruninger (prøvetryk: max. 2,5 bar på manometer).
• Åbn koldtvandshanen på apparatet og varmtvandshanen på et tapsted, indtil der løber vand ud (prøvetryk: maks. 10 bar).
  ▶Tæthedsprøv tætninger og forskruninger.

Gasledning

▶Luk gashane for at beskytte gasarmaturet mod overtrykskader (max. tryk 150 mbar).
▶Tæthedsprøv gasledningen.
▶Udfør trykudligning.

5.6 Kaskadeløsning

Drift af ZSB-kedler uden varmtvandsbeholder

▶Luk varmt- og koldtvandstilslutningen på monteringspladen med tilbehør nr. 1113.

6 Eltilslutning

6.1 Generelt

Fare: Fare for elektrisk stød!

▶Før arbejde med elektriske dele skal disse være i spændingsfri tilstand (Sikring, hovedafbryder).

Alle regulerings-, styre- og sikkerhedskomponenter til kedlen er forbundet og kontrolleret, så de er driftsklar.

Overhold sikkerhedsforholdsreglerne efter VDE-forskrifterne 0100 samt bestemmelserne fra elselskabet.

I rum med badekar eller brusebad må kedlen kun tilsluttes via et HPFI-relæ.

Der må ikke sluttes andre forbrugere til tilslutningskablet.

Træk kablet lodret op og væk i sikkerhedsområde 1.

60cm 60cm 225cm ② ① ① ② 6 720 612 659-13.1R

Fig. 17

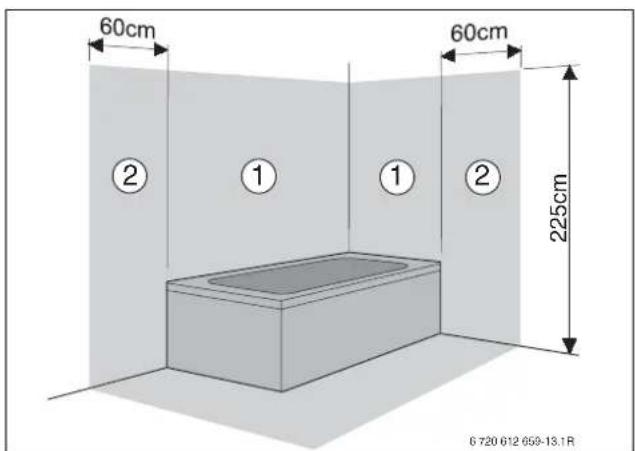

Sikkerhedsområde 1, direkte over badekarret

Sikkerhedsområde 2, en omkreds på 60 cm omkring badekar/brusebad

Tofaset net (IT)

For at sikre tilstrækkelig inoniseringsstrøm skal der indsættes en modstand (best.-nr. 8 900 431 516) mellem N-ledning og beskyttelsesledningstilslutning.

-eller-

Der er reservesikringer på bagsiden af af-dækningen (→ figur 19).

6.2 Nettislutning

▶Sæt strømstikket i en stikkontakt med beskyttelseskontakt (uden for sikkerhedsområde 1 og 2).

Hvis kablet ikke er langt nok, skal det forlænges, →kapitel 6.3.

Brug følgende kabeltyper:

•HO5VV-F 3 x 0,75 mm ^2 eller

•HO5VV-F 3 x 1,0 mm ^2

Hvis kedlen sluttes til i sikkerhedsområde 1 eller 2, forlænges kablet, →kapitel 6.3.

▶Foretag el-tilslutning over en afbryderkontakt med min. 3 mm Kontaktafstand (f.eks.. sikringsenhed, afbryderkontakt.

6.3 Tilslutning af tilbehør

6.3.1 Åbning af Heatronic

Forsigtig: Kabelrester kan beskadige Heatronic.

▶Afisoler kun kablerne uden for Heatronic.

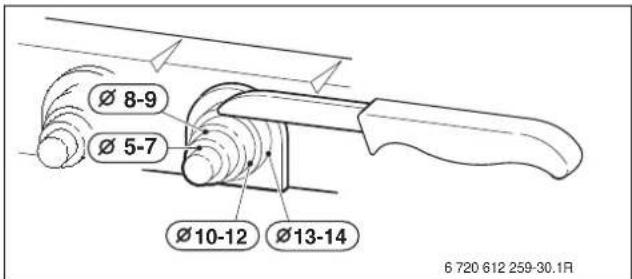

For etablering af eltilslutningerne skal Heatronic klappes ned og åbnes på siden med tilslutninger.

▶For sprøjtevandsbeskyttelse (IP) skal trækaflastningen altid skæres af efter kablets diameter.

Ø 8-9 Ø 5-7 Ø10-12 Ø13-14 6 720 612 259-30.1R

Fig. 20

- Træk kablet gennem trækaflastningen, og tilslut det. - Sikre kabel til trækaflastning.

6.3.2 Tilslutning af varmestyring eller fjernbetjeninger

Kedlen må kun køre med en Bosch styring.

Installation og eltilslutning se den tilhørende installationsvejledning.

Tilslutning af 230-volt-on/off-styring

Styringen skal være egnet til netspændingen (fra kedlen) og må ikke have egen jordforbindelse.

• Skær trækaflastningen af efter nettislutningskablets diameter.
• Træk kablet gennem trækaflastningen, og tilslut styringen til ST10 på følgende måde:

$$ - L \text { til } L _ {\mathrm{s}} $$

$$ - S \text { til } L _ {R} $$

▶Sikre kabel til trækaflastning.

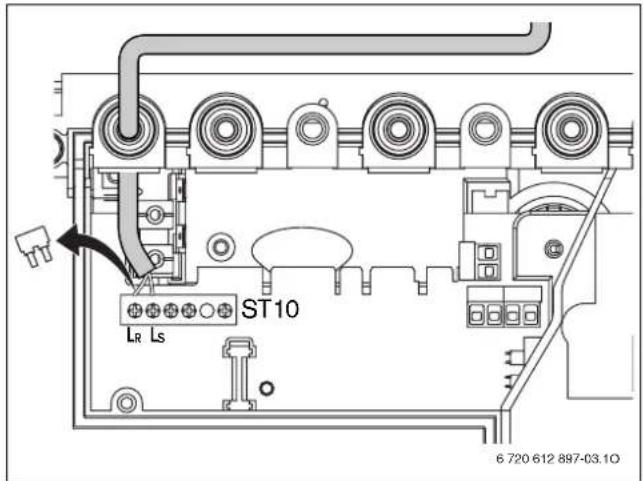

ST10 Ls 6 720 612 897-03.10

Fig. 21 Tilslutning (230 V AC, fjern broen mellem L S og L_R)

Tilslutning af 24-V-styring

▶Anvend følgende ledningstværsnit:

Ledningslængde Tværsnit

▶Skær trækaflastningen af efter nettilslutningskablets diameter.

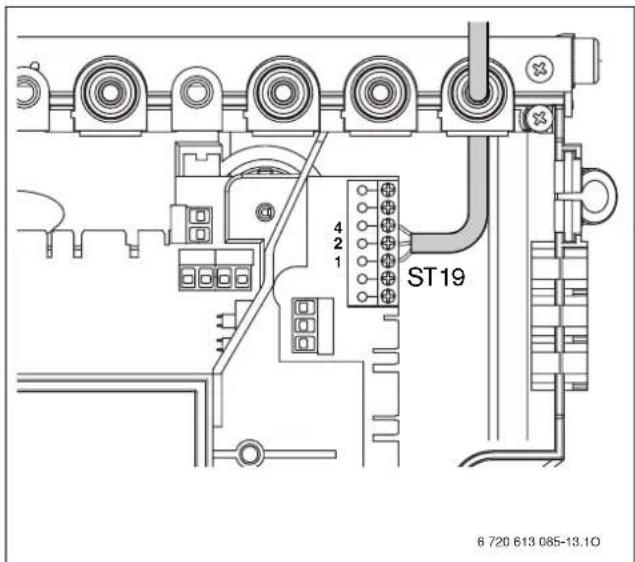

▶Træk kablet gennem trækaflastningen, og slut til ST19 på klemmerne 1, 2 og 4.
▶Sikre kabel til trækaflastning.

4 2 1 ST19 6 720 613 085-13.10

Fig. 22 Tilslutning 24-V-styring

6.3.3 Tilslutning af beholderen

Indirekte opvarmet beholder med NTC-føler

Bosch Beholdere med beholderføler sluttes direkte til kedlens printplade. Kablet med stikket er vedlagt beholderen.

▶Knæk kunststofduppen af.
▶Før beholder-NTC'ens kabel ind.
▶Sæt stikket på printpladen (ST15).

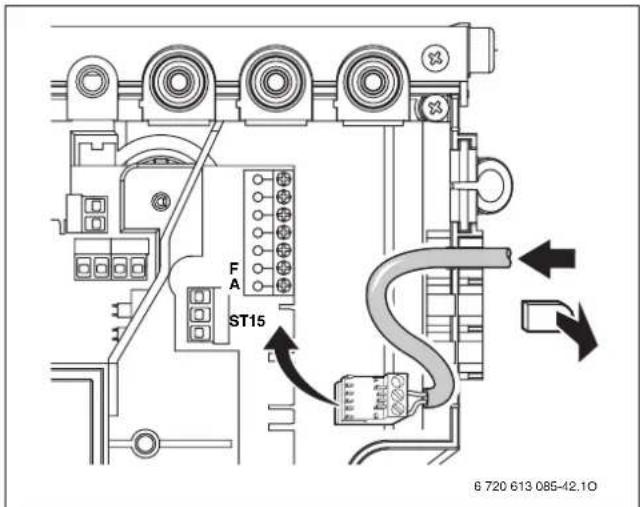

FA ST15 6 720 613 085-42.10

Fig. 23 Tilslutning af beholderføler (NTC)

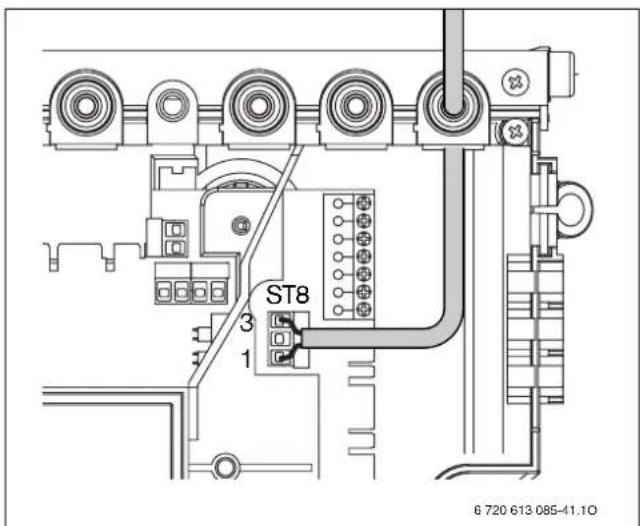

Indirekte opvarmet beholder med beholdertermostat

• Skær trækaflastningen af efter nettislutningskablets diameter.
  ▶Træk kablet gennem trækaflastningen, og tilslut beholdertermostaten til ST8 på følgende måde:
  ▶Sikre kabel til trækaflastning.

$$ - L \text { til } 1 $$

$$ - S \text { til } 3 $$

ST8 3 1 6 720 613 085-41.10

Fig. 24 Tilslutning af beholdertermostat

6.3.4 Tilslutning af temperaturbegrænser TB1 i gulvvarmeanlæg

I varmeanlæg med kun gulvarme og direkte hydraulisk tilslutning til kedlen.

LS NS PR PO NP LP B B 4 2 1 A F 9 8 7 TB1 6 720 612 659-19.1R

Fig. 25

Når temperaturovervågningen reagerer, afbrydes opvarmnings- og varmtvandsdriften.

6.3.5 Tilslutning af cirkulationspumpe

- For sprøjtevandsbeskyttelse (IP) skal kablet altid trækkes gennem en kabelgennemføring, som har et hul, som svarer til kablets diameter.

-HO5VV-F 3 x 0,75 mm ^2 (ikke i umiddelbar nærhed af badekar eller bruser; områderne 1 og 2 iht. VDE 0100, Teil 701)

-HO5VV-F 3 x 1,0 mm ^2 (ikke i umiddelbar nærhed af badekar eller bruser; områderne 1 og 2 iht VDE 0100, Teil 701).

▶Skær trækaflastningen af efter nettilslutningskablets diameter.

▶Træk kablet gennem trækaflastningen, og tilslut cirku- lationspumpen til ST25 på følgende måde:

-L til L z

-N til N z

▶Sikre spændingsforsyningskabel med trækafslastning.

Jordledningen skal stadig være løs, når de andre alle- rede er stramme.

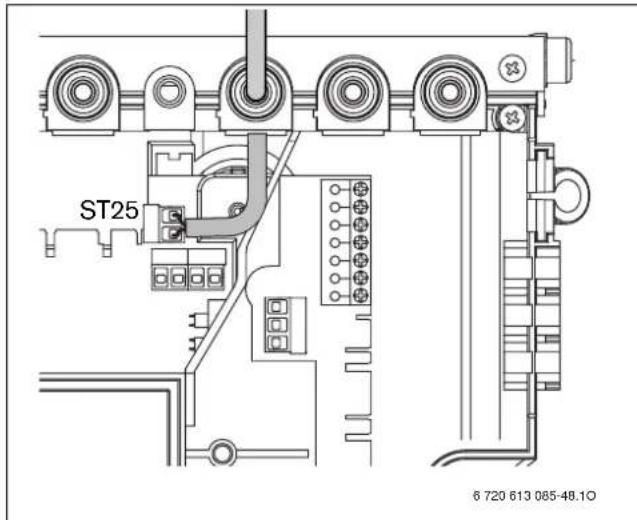

ST25 6 720 613 085-48.10

Fig. 26 Tilslutning af cirkulationspumpen

6.3.6 Udskiftning af netkabel

- For sprøjtevandsbeskyttelse (IP) skal kablet altid trækkes gennem en kabelgennemføring, som har et hul, som svarer til kablets diameter.

-HO5VV-F 3 x 0,75 mm ^2 (ikke i umiddelbar nærhed af badekar eller bruser; områderne 1 og 2 iht. VDE 0100, Teil 701)

-HO5VV-F 3 x 1,0 mm ^2 (ikke i umiddelbar nærhed af badekar eller bruser; områderne 1 og 2 iht VDE 0100, Teil 701).

▶Skær trækaflastningen af efter nettislutningskablets diameter.

▶Træk kablet gennem trækaflastningen, og tilslut på følgende måde:

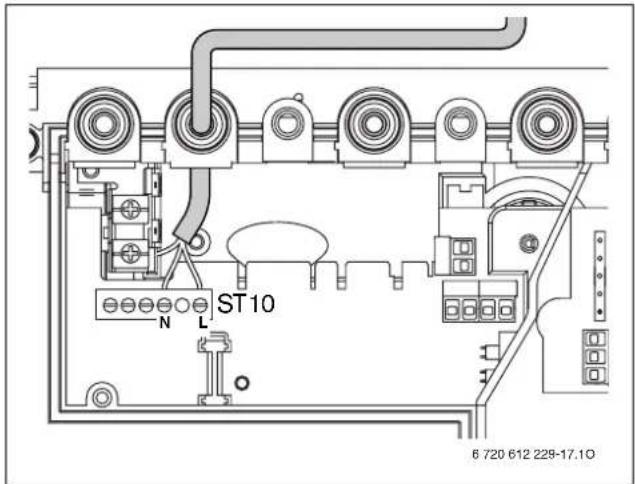

-Klemliste ST10, klemme L (sort eller brun leder)

-Klemliste ST10, klemme N (blå leder)

▶Sikre spændingsforsyningskabel med trækafslastning.

Jordledningen skal stadig være løs, når de andre alle- rede er stramme.

ST10 N L 6 720 612 228-17.10

Fig. 27 Klemliste spændingsforsyning ST10

7 Opstart

1 2 3 4 5 6 7 8 9 eco reset 88 reset eco - max 2 3 4 5 Ⅲ 1 6 2 3 4 e 1 6 min max 10 11 20 19 12 13 14 15 16 17 18 6 720 612 156-08.10

Fig. 28

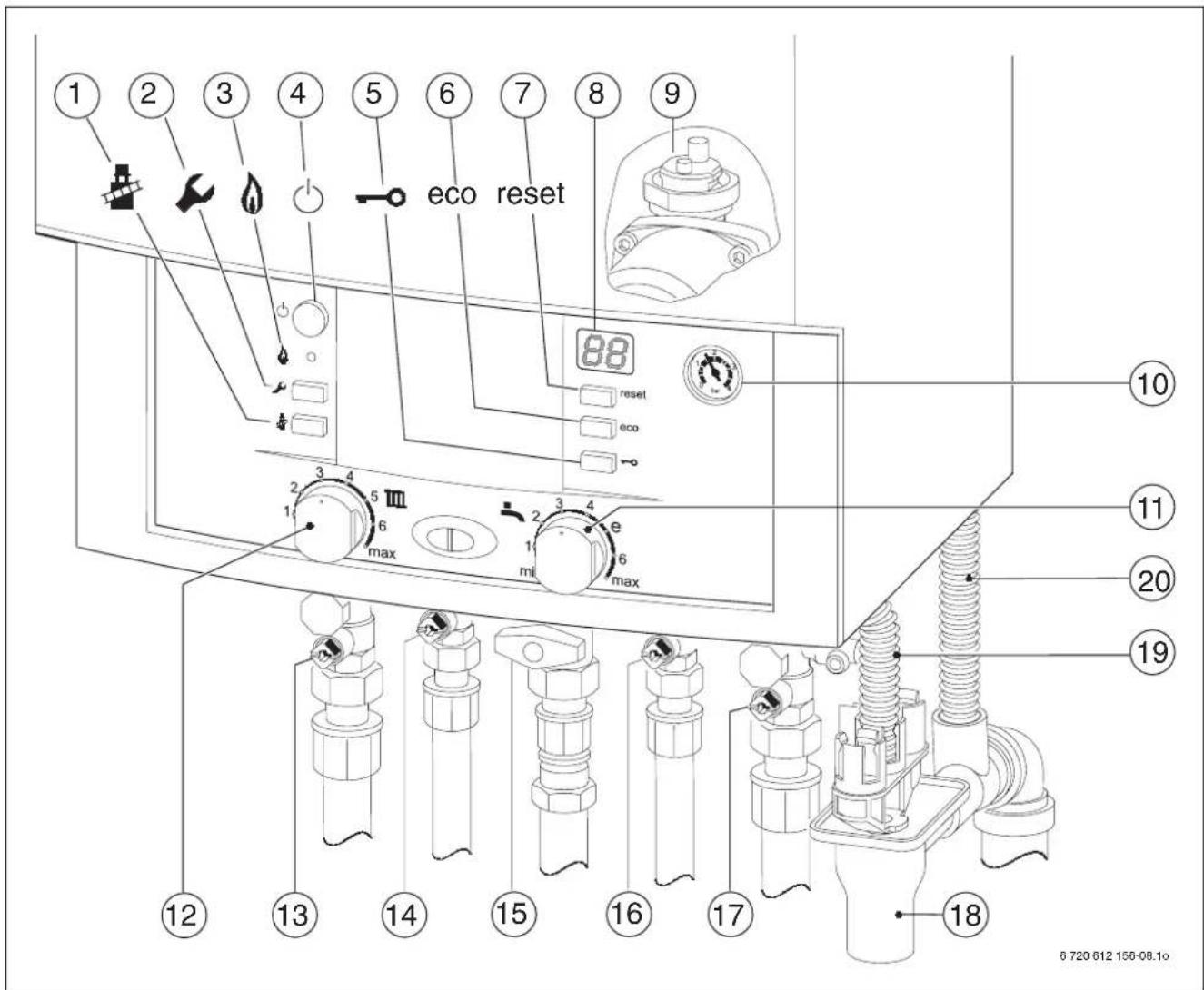

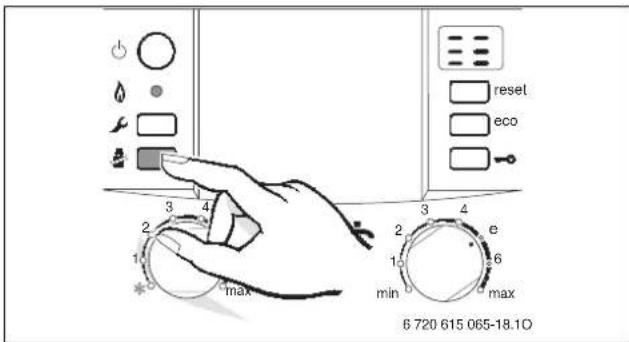

1 Skorstenfejerknap
2 Servicetast
3 Kontrollampe til brænderdrift
4 Hovedafbryder
5 Tastelås
6 eco-taste
7 reset-taste
8 Display
9 Automatisk udluftning
10 Manometer
11 Varmtvandstermostat
12 Fremløbstermostat
13 Varmefremløbshane (extraudstyr)
14 Varmtvandshane (extraudstyr)
15 Gashane (lukket) (extraudstyr)
16 Koldtvandshane (extraudstyr)
17 Varmereturhane (extraudstyr)
18 Tragtvandlås (extraudstyr)
19 Slange fra sikkerhedsventilen
20 Kondensatslange

7.1 Før opstart

Advarsel: Opstart uden vand vil beskadige kedlen!

▶Kedlen må ikke køre uden vand.

• Indstil ekspansionsbeholder på statisk højde for varmeanlægget (→ side 37).
• Åbn radiatorventilerne.
• Åbn varmefremløbs- og varmereturhanen (13 og 17, figur 28), fyld varmeanlægget til 1 -2 bar, og luk hanen.
  ▶Udluft radiatorerne.
  ▶Fyld igen centralvarmeanlægget op til 1-2 bar.
• Åbn koldtvandshanen og varmtvandshanen (16 og 14, figur 28) ved ZWB-kedler åbnes en varmtvandshane til der kommer vand ud.
  ▶Ved kedler med varmtvandsbeholder åbnes koldt-vandshanen og en varmtvandshane, indtil der kommer vand ud.
  ▶Check om den på gasart der er angivet på typeskiltet stemmer overens med den leverede. Indstilling af nominel varmebelastning er ikke nødvendig.
  ▶Åbn gashanen (15).

7.2 Start og stop kedel

Start

▶Tænd for kedlen på hovedafbryderen.

Og displayet viser centralvarmevandets fremløbstemperatur.

6 720 615 896-05-01 1 2 3 4 5 6 max 11

Fig. 29

Ved første opstart udluftes kedlen én gang. Hertil kobler anlægspumpen til og fra i intervaller (varighed ca. 4 minutter).

Displayet viser skiftevist med fremløbs-temperaturen.

- Åbn den automatiske udluftning (9), og luk igen efter udluftningen (→ side 31).

Hvis der vises -ädisplayet skiftevist med fremløbstemperaturen, er fyldeprogrammet til vandlåsen i funktion (→ side 41).

Stop

▶Hvis kedlen skal tages ud af drift i længere tid: Læs og overhold frostbeskyttelsesbetingelserne

(→ kapitel 7.9).

7.3 Start centralvarme

Fremløbstemperaturen kan indstilles mellem 35 °C og 88 °C.

Ved gulvvarmeanlæg skal max. fremløbstemperatur overholdes.

- Indstil den maksimale fremløbstemperatur med fremløbstermostaten Ⅲå den passer til varmeanlægget:

• Gulvvarmeanlæg f.eks. stilling 3 (ca. 50 °C)
• Lavtemperaturvarme: stilling 6 (ca. 75°C)
  -Opvarmning for fremløbstemperaturer op til ca. 90 °C: Stilling max.

Hvis brænderen er i drift, lyser kontrollampen grønt.

Stilling Fremløbstemperatur

1	c	a
2	c	a
3 ca. 50°C
4	c	a
5	c	a
6	c	a
maks. ca. 90 °C

Tab. 10

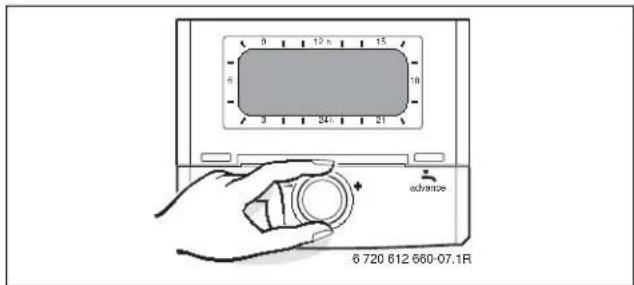

7.4 Centralvarmestyring

Se betjeningsvejledningen til den anvendte varmestyring. Der fortælles det,

▶hvordan du kan indstille driftsformen og varmekurven ved klimastyringer,
▶hvordan du kan indstille rumtemperaturen,
▶hvordan du kan varme økonomisk og spare energi.

6 720 612 660-07.1R advance

Fig. 31

7.5 Efter ibrugtagningen

• Kontrollér gastilslutningsflowtrykket (→ side 44).
  ▶Kontrollér, at kondensvand strømmer ud på slangen fra kondensvand-vandlåsen. Er dette ikke tilfældet, stilles hovedafbryderen først på (0) og herefter på (1) igen. Derved aktiveres vandlås-fyldeprogrammet (→ side 41). Denne fremgangsmetode gentages evt. flere gange, til kondensvand strømmer ud.
  ▶ Udfyld ibrugtagningsprotokoleln ( side 61).

7.6 Kedler med varmtvandsbeholder: Indstilling af varmtvandstemperatur

- Indstil varmtvandstemperaturen på varmtvands-termostaten

Den indstillede varmtvandstemperatur blinker i dis- playet i 30 sekunder.

55 reset 60 max 6/20 814-156-18.10

Fig. 32

Advarsel: Skoldningsfare!

• Indstil ikke temperaturer over 60 °C ved normal drift.
• Indstil kun temperaturer indtil 70 °C til termisk desinfektion (→ side 36).

Varmtvands-termostat ♦ndtemperatur

min ca. 40°C
e	c
maks. ca. 60 °C

Tab. 11

eco-taste

Ved tryk på eco-tasten, indtil den lyser, kan der vælges mellem komfortdrift og sparedrift.

Komfortdrift, eco-tasten lyser ikke (standardindstilling)

I komfortdrift er der beholderprioritering. Først opvarmes beholderen til den indstillede temperatur. Herefter går kedlen over til centralvarmedrift.

Sparedrift, eco-tasten lyser

I sparedrift skifter kedlen hvert tiende minut mellem varmedrift og beholderdrift.

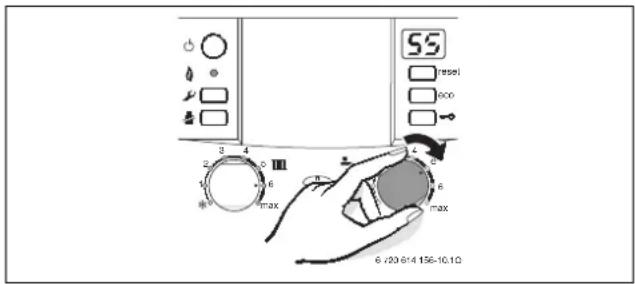

7.7 ZWB-kedler - indstilling af varmtvandstemperatur

- Indstil varmtvandstemperaturen på varmtvands-termostaten ⚡.

Den indstillede varmtvandstemperatur blinker i displayet i 30 sekunder.

55 reset ooo 3 4 2 6 1 max max 6.730 6x4 156-10.10

Fig. 33

Varmtvands-termostat
min ca. 40 °C
e	c
maks. ca. 60 °C

Tab. 12

eco-taste

Ved tryk på eco-tasten, indtil den lyser, kan der vælges mellem komfortdrift og sparedrift.

Komfortdrift, eco-tasten lyser ikke (standardindstilling)

Kedlen holdes hele tiden på den indstillede temperatur. Derfor kobler kedlen ind, også når der ikke tappes varmt vand.

Sparedrift, eco-knap lyser

- Der varmes først op til den indstillede temperatur, när der tappes varmt vand.

•Ved behov meddelelse.

Når man kort åbner og lukker for varmtvandshanen varmes vandet op til den indstillede temperatur.

Behovsmeddelelse giver mulighed for max. gas- og vandbesparelse.

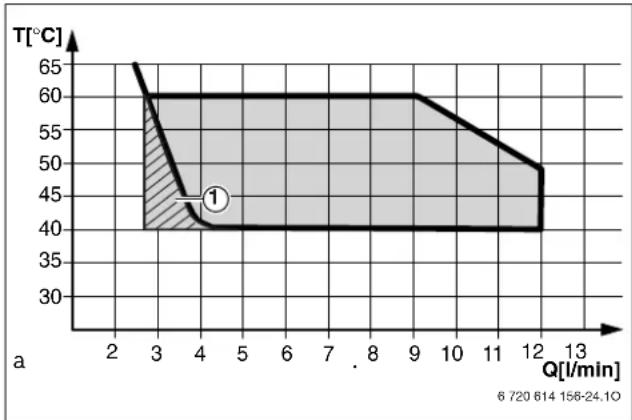

7.7.1 Varmtvandsmængde/-temperatur

Varmtvandstemperaturen kan indstilles fra 40 °C til 60 °C. Hvis varmtvandsmængden er stor, falder varmtvandstemperaturen som vist på billedet.

Advarsel: Skoldningsfare!

Ved små varmtvandsmængder (kedlen skifter mellem on og off) kan det varme vand blive indtil 80 °C varmt!

Fig. 34 Diagram for indløbstemperaturen for koldt vand fra +15 °C

1 Kedlen skifter mellem ON/OFF

7.8 Sommerdrift (ingen opvarmning, kun varmtvandsproduktion)

▶Notér stillingen for fremløbstermostaten

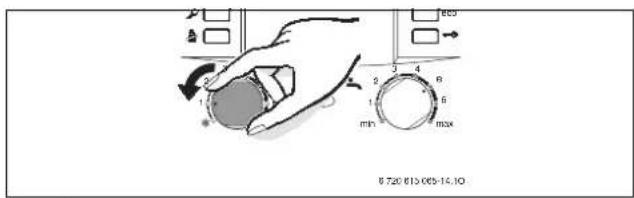

▶Drej fremløbstermostaten hælt til venstre. ✉ Pumpen er frakoblet til centralvarmekredsen og stater kun ved varmtvandsdrift. Varmtvandsforsyning samt spændingsforsyning til varmeregulering og tænd-/slukur bibeholdes.

6:20 6:15 0:05-13.10

Fig. 35

Advarsel: Fare for tilfrysning af varmeanlægget.

Yderligere oplysninger fremgår af betjeningsvejledningen for den evt. monterede styring.

▶Lad kedlen være tændt, fremløbstermostaten som minimum på stilling 1.

ECOJ 8 720 615 005-14.10

Fig. 36

▶Bland frostbeskyttelsesmiddel i brugsvandet, når kedlen er slukket (→ side 20), og tøm varmtvandskredsen.

Yderligere oplysninger fremgår af betjeningsvejledningen for den evt. monterede styring.

Frostbeskyttelse for kedlen:

▶Drej varmtvandstermostaten til venstre anslag (15°C).

reset eco 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90

Fig. 37

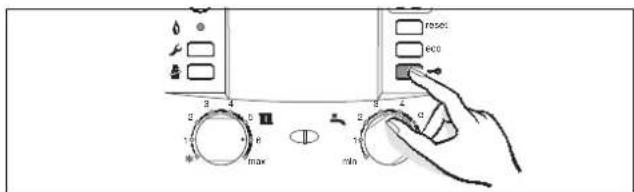

7.10 Tastspærre

Tastspærren virker på fremløbstermostaten, varmtvandstermostaten og alle taster bortset fra hovedafbryderen og skorstensfejertasten.

Tilkobling af tastspærren:

▶Tryk på tasten, indtil der kun vises varmefremløbstemperaturen i displayet.

7.11 Fejl

Heatronic overvåger alle sikkerheds-, regulerings- og styrekomponenter.

Hvis der opstår en fejl under driften, lyder der en adverselstone, og driftslampen blinker.

Når du trykker på en taste, deaktiveres advarselstonen.

Displayet viser en fejl, og reset-tasten kan blinke.

Hvis reset-tasten blinker:

▶Tryk på reset-tasten, og hold den nede, indtil displayet viser - - Kedlen går igen i gang og fremløbstemperaturen vises.

Hvis reset-tasten ikke blinker:

▶Sluk kedlen og start den igen. Kedlen går igen i gang og fremløbstemperaturen vises.

Hvis fejlen ikke kan rettes:

Der findes en oversigt over fejl på side 57. Der findes en oversigt over visningerne i displayet på side 56.

7.12 Termisk desinfektion ved kedler med varmtvandsbeholder

Kedlen er standardmæssigt udstyret med en funktion til termisk desinfektion af beholderen. Beholderen varmes én gang om ugen op til 70°C i ca. 35 minutter.

Den automatiske termiske desinfektion er inaktiv fra fabrikken. Den kan aktiveres ( kapitel 8.2.7).

Ved nogle varmestyringer kan den termiske desinfektion programmeres til et fast tidspunkt, se varmestyringens betjeningsvejledning.

7.13 Pumpeblokeringsbeskyttelse

Denne funktion forhindrer, at varmepumpen og trevejsventilen sætter sig fast efter længere driftspause.

Hver gang pumpen kobles fra, startes der en tidsmåling, og efter 24 timer kobles varmepumpen og trevejsventilen kortvarigt til.

8 Individuel indstilling

8.1 Mekaniske indstillinger

8.1.1 Check ekspansionsbeholder størrelse

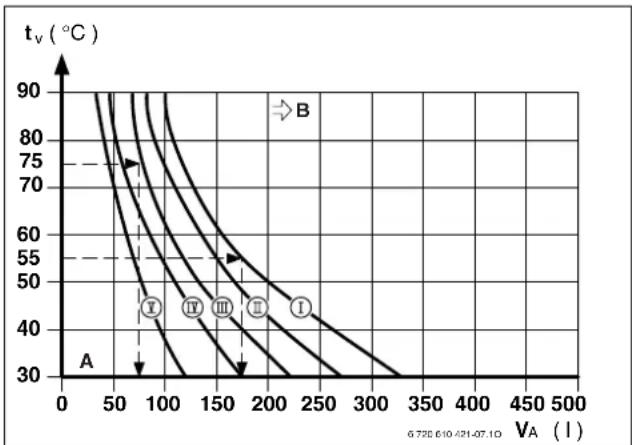

Det følgende diagram gør det muligt at anslå om den indbyggede ekspansionsbeholder er stor nok eller om det er nødvendigt med en ekstra ekspansionsbeholder (ikke for gulvvarmeanlæg).

Følgende data er der allerede taget højde for i kurverne:

• 1 % af vandvolumen i ekspansionsbeholder eller 20 % af ekspansionsbeholderens nominel volumen
• En arbejdstrykdifferens for sikkerhedsventilen på 0,5 bar i henhold til DIN 3320
• Ekspansionsbeholderens fortryk svarer til anlæggets statiske højde over kedlen
  •Max. drifttryk: 3 bar

Fig. 39

I Fortryk 0,2 bar
II Fortryk 0,5 bar (standardindstilling)
III Fortryk 0,75 bar
IV Fortryk 1,0 bar
V Fortryk 1,2 bar
A Ekspansionsbeholderens arbejdsområde
B I dette område er det nødvendigt med en større ekspansionsbeholder
t_v Fremløbstemperatur
V_A Anlægsindhold i l
▶ I grænseområdet skal man have den nøjagtige beholder.
▶Ligger skæringspunktet til højre for kurven, skal der installeres en ekstra ekspansionsbeholder.

8.1.2 Endring af pumpens kurve

Pumpens omdrejningstal kan ændres i pumpens klemkasse.

Fabriksindstilling: Stilling 3

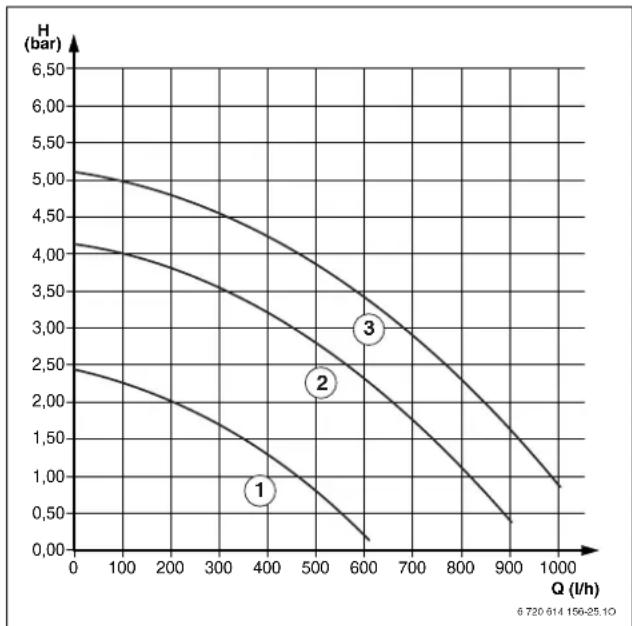

Fig. 40 Pumpekurver (uden monteringsplade)

1 Kurve for stilling 1
2 Kurve for stilling 2
3 Kurve for stilling 3
H Resthøjde
Q Omløbsvand mængde

Vælg en lav kurve for at spare så meget energi som muligt og for at dæmpe evt. strømningslyde.

8.2 Indstilling af Heatronic

8.2.1 Betjening af Bosch Heatronic

Bosch Heatronic gør det let og komfortabelt at indstille og teste mange kedelfunktioner.

Beskrivelsen begrænser sig til de vigtigste service-funktioner.

Der findes udførlige informationer om fejldiagnose/fejlafhjælpning og funktionskontrol samt alle servicefunktioner i servicevejledningen til vvs-installatøren.

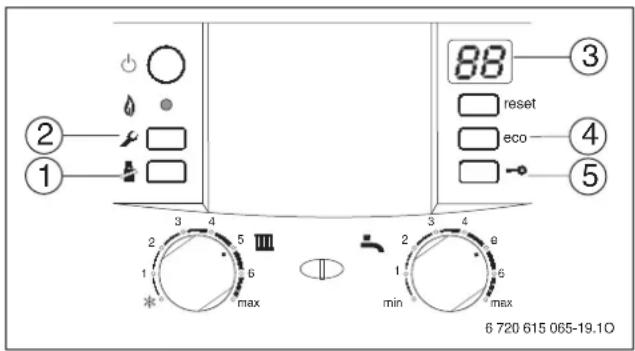

88 ③ reset ④ eco ⑤ 2 1 3 4 5 max 2 1 min 6 720 615 065-19.10

Fig. 41 Oversigt over betjeningspanelet

1 Skorstenfejerknap
2 Servicetast
3 Display
4 eco-taste, service-funktioner „opad“
5 Tastspærre, service-funktioner „nedad“

Vælg service-funktioner

Service-funktionerne er opdelt i to niveauer: 1. niveau omfatter service-funktioner til 7.F, og 2. niveau omfatter service-funktioner fra 8.A.

For at kalde service-funktionen for 1. niveau frem:

▶Tryk på servicetasten, indtil den lyser. Displayet viser f.eks. 1.A.

▶Tryk på tastspærren eller eco-tasten, indtil den ønskede service-funktion vises.

▶Tryk på skorstensfejertasten, og slip den. Skorstensfejertasten flyser, og displayet viser koden for den valgte service-funktion.

Servicefunktion Tal		Se side
Max. varmeydelse 1.A 39
Varmtvandsproduktion 1.b 39
Pumpeskiftemåde	1.E 39
Max. fremløbstemperatur	2.b 40
Udluftningsfunktion	2.C 40
Aut. pendingsspærre	3.A 40
Pendlingsspærre	3.b 40
Skiftedifferens	3.C 40
Advarselstone	4.d 41
Vandlåsfyldningsprogram	4.F 41
Reset af eftersynsinterval	5.A	41
Indstilling af timer til kanal	5.C	41
Vis eftersyn	5.F 41
Kald sidst gemte fejl frem	6.A	41
Driftslampe	7.A 41
Min. varmtvandsmængde (ZWB)	7.C 41
Tilslutning af fremløbsføler (f.eks. trevejsventil)	7.d 41

Tab. 13 Service-funktioner for 1. niveau
For at kalde service-funktionen for 2. niveau frem:

▶Tryk på servicetasten, indtil den lyser.
▶Tryk samtidigt 3 sek. på tastspærren og eco-tasten, og hold dem nede (displayet viser ),-indtil displayet igen viser ciffer.bogstav, f.eks. 8.A.
▶Tryk på tastspærren eller eco-tasten, indtil den ønskede service-funktion vises.
▶Tryk på skorstensfejertasten, og slip den. Skorstensfejertasten syser, og displayet viser koden for den valgte service-funktion.

Servicefunktion	Tal	Se side
Reset kedlen (Heatronic 3) til standardindstilling	8.E	42
Reaktionsforsinkelse for varmt-vandsaktivering(ZWB)	9.E	42
Pumpeefterløbstid (varme)	9.F	42

Tab. 14 Service-funktioner for 2. niveau

Indstilling af værdi

▶Tryk på tastspærren eller eco-tasten, indtil værdien for den ønskede service-funktion vises.
▶ Notér værdien i opstartsprotokollen (→ side 61).

Lagring af værdi

▶Tryk på skorstensfejertasten, indtil displayet viser

Efter 15 minutter uden at der er trykket på en taste, forlades serviceniveauet.

Service-funktionen forlades uden lagring af værdier

▶Tryk kort på skorstensfejertasten . Skorstensfejertasten slukkes.

8.2.2 Varmeydelse (service-funktion 1.A)

Nogle gasforsyningsselskaber forlanger en grundpris, der er afhængig af ydelsen.

Varmeydelsen kan begrænses til det specifikke varmebehov i procent mellem den minimale og maksimale nominelle varmeydelse.

Ved begrænset varmeydelse er den maksimale nominelle varmeydelse også til rådighed ved varmtvandsproduktion.

Standardindstilling er den maksimale nominelle varme-ydelse:

Kedeltype Visning i display

ZSB 14 ... U0 (100%)
ZSB 22 ... U0 (100%)
ZWB 28 ... 76

Tab. 15

▶Vælg service-funktion 1.A.
Se varmeydelsen i kW og den tilhørende kode i indstillingstabellerne (→ fra side 58).
▶Indstil koden.
▶Mål gasflowet og sammenlign med angivelserne til de viste tal. Korriger tal ved afvigelser.
▶Gem koden.
- Notér varmeydelsen i kW og visningen i displayet ind i opstartsprotokollen (→ side 61).
▶Forlad service-funktionerne. Displayet viser igen fremløbstemperaturen.

8.2.3 Varmtvandsproduktion (service-funktion 1.b)

Varmtvandsproduktionen kan indstilles mellem den minimale nominelle varmeydelse og den maksimale nominelle varmeydelse for varmt vand efter varmtvandsbeholderens overføringseffekt.

Standardindstilling er den maksimale nominelle varmeydelse for varmt vand: U0.

▶Vælg service-funktion 1.b.
▶Se varmtvandsproduktionen i kW og den tilhørende kode i indstillingstabellerne (→ fra side 58).
▶Indstil koden.
▶Mål gasflowet og sammenlign med angivelserne til de viste tal. Korriger tal ved afvigelser.
▶Gem koden.
▶Notér varmeydelsen i kW og visningen i displayet ind i opstartsprotokollen (→ side 61).
▶Forlad service-funktionerne. Displayet viser igen fremløbstemperaturen.

8.2.4 Pumpekoblingstype for varmedrift (service-funktion 1.E)

Ved tilslutning af udeføler til en klimastyring indstilles pumpekoblingstype 4 automatisk.

- Pumpekoblingstype 0 (automatisk drift, standardindstilling):

BUS-styringen styrer varmepumpen.

•Pumpekoblingstype 1 (ikke tilladt i Tyskland og Schweiz):

For varmeanlæg uden regulering.

Fremløbstermostaten kobler varmepumpen. Ved varmebehov starter varmepumpen op med brænderen.

•Pumpekoblingstype 2:

for varmeanlæg med rumtermostat-tilslutning til 1, 2, 4 (24 V).

• Pumpekoblingstype 3:

Varmepumpen kører permanent (undtagelser: Se betjeningsvejledningen til varmestyringen).

•Pumpekoblingstype 4:

Intelligent varmepumpefrakobling ved varmeanlæg med klimastyring. Varmepumpen kobles kun til ved behov.

8.2.5 Maksimum-fremløbstemperatur (service-funktion 2.b)

Max. fremløbstemperatur kan indstilles mellem 35 °C og 88 °C.

Fabriksindstilling er 88.

8.2.6 Udluftningsfunktion (service-funktion 2.C)

Ved første opstart udluftes kedlen én gang. Hertil kobler anlægspumpen til og fra i intervaller (varighed ca. 4 minutter). Displayet viser skiftevist med fremløbstemperaturen.

Efter vedligeholdelsesarbejder kan udluftningsfunktionen indkobles.

Følgende indstillinger er mulige:

•0: Udluftningsfunktion slukket
- 1: Udluftningsfunktionen er tændt og nulstilles 0 automatisk igen, när udluftningen er færdig
- 2: Udluftningsfunktionen er tændt hele tiden og nulstilles 0 ikke.

Fabriksindstilling er 1.

8.2.7 Termisk desinfektion (servicefunktion 2.d)

Ved termisk desinfektion dræbes bakterierne i beholderen, og det gælder især de såkaldt legionellabakterier. Hertil varmes beholderen op til 70°C i ca. 35 minutter én gang om ugen.

Advarsel: Skoldningsfare!

▶Efter den termiske desinfektion køles beholderens indhold lidt efter lidt ned til den indstillede varmtvandstemperatur igen på grund af termisk tab. Derfor kan varmtvandstemperaturen kortvarigt være højere end den indstillede temperatur.

I standardindstillingen er den termiske desinfektion inaktiv (kode 0).

Ved 1 er den termiske desinfektion aktiveret.

Mens den termiske desinfektion er aktiv, viser displayet Lskiftevist med fremløbstemperaturen.

8.2.8 Automatisk taktspærre (service-funktion 3.A)

Ved tilslutning af en klimastyring tilpasses taktspærren automatisk. Med servicefunktion 3.A kan den automatiske tilpasning af taktspærren kobles fra. Det kan være nødvendigt ved varmeanlæg med uhensigtsmæssig dimensionering.

Hvis tilpasningen af taktspærren er koblet fra, skal taktspærren indstilles med servicefunktion 3.b (→ side 40).

Standardindstilling er 1 (aktiveret).

8.2.9 Taktspærre (service-funktion 3.b)

Denne service-funktion er kun aktiv, hvis den automatiske taktspærre (service-funktion 3.A) er deaktiveret.

Ved tilslutning af en klimastyring kræves der ingen indstilling på kedlen. Varmestyringen optimerer taktspærren.

Taktspærren kan indstilles fra 0 til 15 minutter.

Standardindstilling er 3 minutter.

Ved 0 er pendlingsspærren udkoblet.

Den kortest mulige koblingsafstand er 1 minut (anbefales ved et-rørs- og luftvarmesystemer).

8.2.10 Reguleringsdifferens (service-funktion 3.C)

Denne service-funktion er kun aktiv, hvis den automatiske taktspærre (service-funktion 3.A) er deaktiveret.

Ved tilslutning af en klimastyring kræves der ingen indstilling på kedlen. Varmestyringen overtager denne indstilling.

Reguleringsdifferensen er den tilladte afvigelse fra den nominelle fremløbstemperatur. De kan indstilles i trin på 1 K. Minimumfremløbstemperaturen er 35 °C.

8.2.12 Fyldeprogram til vandlås (service-funktion 4.F)

Vandlåsfyldningsprogrammer sikrer, at kondensvandsvandläsen efter installation eller efter længere driftspauser stadig bliver fyldt.

Vandlåsfyldningsprogrammet aktiveres, hvis:

- kedlen bliver tændt på hovedafbryder

- brænderen har ikke været i drift i mindst 28 dage

- der skiftes mellem sommer og vinterdrift.

Ved næste varmeaktivering for varme- eller beholderdrift holdes kedlen i 15 minutter på den lave varmeydelse.

Fyldeprogrammet for vandlåsen bliver ved med at være aktivt, indtil der er gået 15 minutter på lav varmeydelse.

I displayet vises -skiftevist med fremløbstemperaturen.

Standardindstilling er 1: Fyldeprogram for vandlås med laveste varmeydelse.

Kode 2: Fyldeprogram for vandlås med lavest indstillede varmeydelse.

Kode 0: Fyldeprogrammet for vandlås er deaktiveret.

Advarsel: Røggas kan forekomme, hvis kondensvandlåsen ikke er fyldt!

▶Afbryd kun vandlåsfyldningsprogrammet ved vedligeholdelsesarbejde.

▶Husk endelig at starte vandlåsfyldningsprogrammet efter endt vedligeholdelse.

8.2.13 Reset af eftersyn (service-funktion 5.A)

Med denne service-funktion kan du resette visningen i displayet, når eftersynet/vedligeholdelsen er udført.

Indstilling 0.

8.2.14 Endring af kanalens anvendelse ved en 1-kanal-timer (service-funktion 5.C)

Med denne service-funktion kan kanalens anvendelse ændres fra opvarmning til varmt vand.

Følgende indstillinger er mulige:

•0: 2-kanal (opvarmning og varmt vand)

•1: 1-kanal opvarmning

•2: 1-kanal varmt vand

Standardindstilling er 0.

8.2.15 Vis eftersyn (service-funktion 5.F)

Med denne service-funktion kan du indstille det antal måneder, der skal gå, hvorefter (eftersyn) skal vises skiftevist med fremløbstemperaturen.

Månedernes antal kan indstilles fra 0 - 72.

Standardindstilling er 0 (ikke aktiv).

Hvis U0 vises i displayet, er denne funktion allerede indstillet på styringen.

8.2.16 Kald sidst gemte fejl frem (service-funktion 6.A)

Med denne service-funktion kan du kalde den sidst gemte fejl frem.

8.2.17 Driftslampe (service-funktion 7.A)

Når kedlen er koblet til, lyser driftslampen. Med servicefunktion 7.A kan du slukke for driftslampen.

Standardindstilling er 1 (aktiveret).

8.2.18 Minimum-varmtvandsmængde (Service-funktion 7.C) (ZWB)

Med denne servicefunktion kan du indstille varmtvandsmængden, som kræves for at tilkoble brænderen til varmtvandsproduktionen. Indstillingsområdet er mellem 2,5 og 5 liter. Den viste værdi (25 til 50) angiver varmtvandsmængden i 0,1-liter-trin (standardindstilling : 2,5 liter, visning = 25).

8.2.19 Tilslutning af fremløbsføler f.eks. trevejsventil (service-funktion 7.d)

Tilslutningen registreres automatisk én gang ud fra standardindstillingen, så du behøver ikke at foretage indstillinger.

Hvis en tilsluttet fremløbsføler afbrydes igen, stilles standardindstillingen på 0 igen.

Følgende indstillinger er mulige:

• 0: standardindstilling
• 1: tilslutning af fremløbsføler til Heatronic 3.
  • 2: tilslutning af fremløbsføler til IPM1 eller IPM2.

8.2.20 Reset kedlen (Heatronic 3) til standardindstilling (service-funktion 8.E)

Med denne service-funktion kan kedlen resettes til standardindstillingen. Alle ændrede service-funktioner resettes til standardindstillingen.

▶Tryk på servicetasten, indtil den lyser. Displayet viser f.eks. 1.A.
▶Tryk samtidigt på eco-tasten og tastspærren, indtil der f.eks. vises 8.A.
- Vælg service-funktionen 8.E med eco-tasten eller tast-spærren.
▶Tryk på skorstensfejertasten, og slip den. Skorstensfejertasten flyser, og displayet viser 00.
▶Tryk på skorstensfejertasten, indtil displayet viser [] Alle indstillinger resettes, og kedlen starter igen med standardindstillingen.
- Indstil service-funktionerne igen efter mærkaten "Indstillinger for Heatronic".

Ved spontan trykændring i vandforsyningen kan flowmåleren (turbine) give besked om varmtvandsaftapning. Derved går brænderen kortvarigt i drift, selv om der ikke tappes vand. Indstillingsområdet for forsinkelsen ligger mellem 0,5 og 3 sek. Den viste værdi (2 til 12) angiver forsinkelsen i 0,25-sek.-trin (standardindstilling : 1 sek., visning = 4).

8.2.22 Pumpeefterløbstid (service-funktion 9.F)

Med denne service-funktion kan pumpeefterløbstiden indstilles fra 0 til 10 minutter, efter at varmeaktiveringen fra den eksterne styring er slut.

Standardindstilling er 3 minutter.

9 Gastypeindstilling

Kedlen er fra fabrikkens side indstillet til naturgas EE-H.

Indstilling til den nominelle varmebelastning og minimale varmebelastning efter TRGI 1986, afsnit 8.2 er ikke nødvendig.

Gas-/luftforholdet må kun indstilles via en CO₂ måling ved nominal varmeydelse og min. varmeydelse med et elektronisk måleudstyr.

Tilpasning til forskellige aftrækstilbehør med drosselblende og trækafbryder er ikke nødvendig.

Naturgas

• Kedler af naturgas gruppe 2H er fra fabrikkens side indstillet på Wobbe index 15 kWh/m ^3 og 20 mbar tilslutningstryk og plomberet.
• Kedler af naturgasgruppe L er fra fabrikkens side indstillet på Wobbe index 12,2 kWh/m³ og 20 mbar tilslutningstryk og plomberet
• Hvis en kedel der er indstillet til naturgas H skal køre med naturgas L (eller omvendt) er det nødvendigt med en CO2 indstilling.

F-gas (31)

• Kedler til flydende gas er indstillet på 50 mbar tilslutningstryk.
• Kedler til flydende gas er indstillet på 30 mbar tilslutningstryk.

Gaskonvertering

Følgende gastype-konverteringssæt kan leveres:

▶Luk gashanen, før der arbejdes på gasførende dele.

▶Udfør en tæthedskontrol efter arbejde på gasførende dele.

▶Monter konverteringssæt efter vedlagte vejledning.

- Indstil gas-/luftforholdet (CO _2 ) after hver ombygning (→ kapitel 9.1).

9.1 Indstilling af gas/luftforhold (CO _2 )

▶Sluk for kedlen på hovedafbryderen.
▶ Tag kabinettet af (→ side 23).
▶Tænd for kedlen på hovedafbryderen.

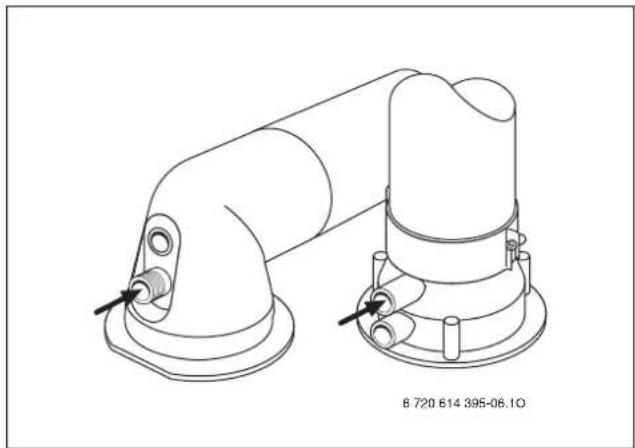

▶Fjern lukkeproppen på røggas-målestudsen.
▶Skyd følersonde ca. 135 mm ind i røggasmålestudsen og tætn målestedet.

▶Tryk på skorstensfejertasten, indtil den lyser. Displayet viser fremløbstemperaturen skiftevist med den = maksimale nominelle varmeydelse.
▶Mål CO 2 værdien.
- Indstil CO 2 -værdien på gasdroslen for den maksimale nominelle varmeydelse efter tabellen.
- Indstil CO _2 -værdien på gasdroslen (3) for den maks. nominelle varmeydelse efter tabellen.

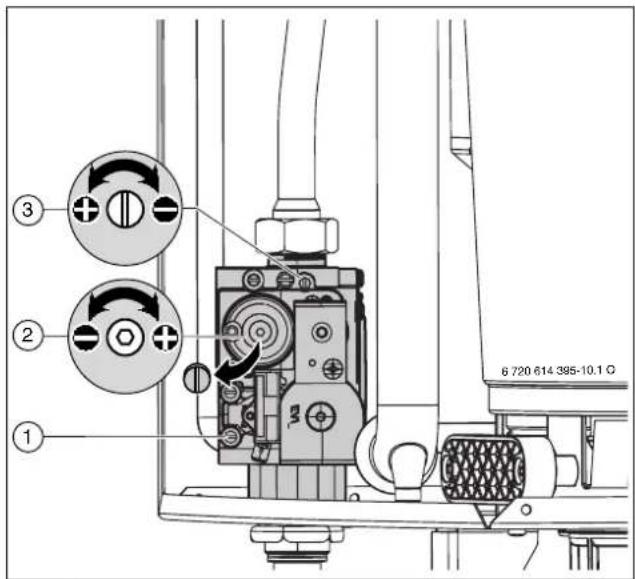

① ② ③ 6 720 614 395-10.1 G

Fig. 43

1 Målestuds til gennemstrømningstrykket for gastislutningen
2 Indstillingsskrue min. gasmængde
3 Indstillingsskrue maks. gasmængde

Kedel-type	Gastype	CO2ved maks. nominel varme-ydelse	CO2ved min. nominel varme-ydelse
ZSB 14-3	Naturgas H (23)	9,4 % 8,6 %
	Flydende gas (Propan)1)	10,8 % 10,5 %
	Flydende gas (Butan)	12,3 % 12,0 %
ZSB 22-3	F-gas 9,6 % 8,7 %
	Flydende gas (Propan)1)	10,7 % 10,6 %
	Flydende gas (Butan)	11,5 % 11,0 %
ZWB 28-3	Naturgas H (23)	9,7 % 8,7 %
	Flydende gas (Propan)1)	10,8 % 10,6%
	Flydende gas (Butan)	11,6 % 11,0 %

Tab. 17
1) Standardværdi for flydende gas ved stationære beholdere med indhold op til 15.000 l

▶Tryk kort 2 gange på tasten . 📋 Displayet viser fremløbstemperaturen skiftevist med den ____ = minimale nominelle varmeydelse.
▶Mål CO 2 værdien.
▶Fjern plomben på gasarmaturets indstillingsskrue, og indstil CO₂-værdien for den minimale nominelle var-meydelse.
▶Check igen indstillingen ved max. og min. nom. Varmeydelse og juster hvis det er nødvendigt.
▶Skriv CO 2 værdierne ind i opstartsprotokollen.
▶Tryk på skorstensfejertasten, indtil tasten ikke lyser mere. Displayet viser igen fremløbstemperaturen.
▶Fjern røggassonden fra røggasmålestudsen, og mon- tér lukkeproppen.
- Plombér gasarmaturet med plomberingslakken.

9.2 Kontroller gastislutnings flowtrykket

• Åbn gashanen, og tænd for apparatet.
  ▶Tryk på skorstensfejertasten, indtil den lyser. Displayet viser fremløbstemperaturen skiftevist med den = maksimale nominelle varmeydelse.
• Kontrollér det krævede gennemstrømningstryk for gastislutning efter tabellen.

Gasart	Nomi-nelt tryk [mbar]	Tilladt trykområde ved maksimal nominal varme-ydelse [mbar]
Naturgas H	20	17 - 25
F-gas	30	25 - 35

Tab. 18

Under og over disse værdier må der ikke ske en opstart. Man bør finde årsagen og fjerne fejlen. Er dette ikke muligt, skal kedlen afspærres på gassiden og gasleverandøren skal tilkaldes.

▶Tryk på skorstensfejertasten, indtil tasten ikke lyser mere.
Displayet viser igen fremløbstemperaturen.

▶Montér beklædningen igen.

10 Kontrol af røggasværdier

10.1 Skorstensfejertaste

Ved tryk på skorstensfejertasten findtil den lyser, kan følgende ydelser vælges:

reset eco 3 4 2 1 max 3 4 2 e 15 6 min max 6 720 615 065-18.10

Fig. 45

• = maksimalt indstillet varmeydelse
• = maksimal nominal varmeydelse
• = minimal nominal varmeydelse

Der er nu 15 minutter til at måle værdierne. Herefter kobles der fra skorstensfejer funktionen tilbage til normal drift.

10.2 Tæthedskontrol af røgkanalen

Med en O 2 - eller CO 2 måling af forbrændingsluften kan man med en aftræksføring iht C 13 , C 33 og C 43 checke aftræksvejens tæthed. O 2 -værdien må ikke komme under 20,6 %. Den målte CO _2 -værdi må ikke komme over 0,2 %.

▶Fjern lukkeproppen på lufttilførsels-målestudsen (2) (→ figur 46).
- Skub røggassonden ind i studsen, og tætn målestedet.

▶Mål O 2- og CO₂-værdier.
▶Monter udluftningsprop igen.

10.3 CO-måling i røggas

Brug en flerhuls-røggassonde til målingen.

▶Fjern lukkeproppen på røggas-målestudsen (1) (→ figur 46).
▶Skub røggassonden ind i studsen indtil anslag, og tætn målestedet.
▶Vælg med skorstensfejertasten ≈maksimal nomi- nel varmeydelse.

▶Mål CO-værdierne.

▶Tryk på skorstensfejertasten, indtil tasten ikke lyser mere. Displayet viser igen fremløbstemperaturen.

▶Montér lukkeproppen igen.

11 Miljøbeskyttelse

Miljøbeskyttelse er meget vigtig for Bosch gruppen. Produkternes kvalitet, lønsomhed og miljøbeskyttelse er ligeværdige mål for os. Love og forskrifter for miljøbeskyttelse overholdes nøje.

Vi anvender den bedste teknik og de bedste materialer for at beskytte miljøet under hensyntagen til økonomiske synspunkter.

Emballage

Hvad angår emballage, er vi medlem af et landsspecifik genbrugssystem, der sikrer optimal genbrug. Al emballage er miljøvenlig og kan genbruges.

Gamle kedler

Gamle kedler/apparater indeholder materialer, der er velegnede til genbrug. De enkelte komponenter er nemme at skille ad, og kunst- stofferne er mærket. På den måde kan de forskellige komponenter sorteres og genbruges eller bortskaffes.

12 Eftersyn og vedligeholdelse

For at gasforbruget og miljøbelastningen bliver så lavt som muligt i længere tid, anbefales det at afslutte en servicekontrakt hos en autoriseret serviceforhandler.

Der findes udførlige informationer om fejl-diagnose/fejlafhjælpning og funktionskontrol i servicevejledningen til vvs-installatøren.

Fare: Eksplosionsfare!

▶Luk gashanen, før der arbejdes på gasførende dele.

▶Udfør en tæthedskontrol efter arbejde på gasførende dele.

Fare: På grund af forgiftning!

▶Udfør en tæthedskontrol efter arbejde på røggasførende dele.

Fare: Fare for elektrisk stød!

▶Før arbejde med elektriske dele skal disse være i spændingsfri tilstand (Sikring, hovedafbryder).

Heatronic

Hvis en komponent er defekt, vises der en fejl i displayet.

Heatronic overvåger alle sikkerheds-, regulerings- og styrekomponenter.

Forsigtig: Vand, der løber ud, kan beskadige Heatronic.

▶Dæk Heatronic til, før der arbejdes på vandførende dele.

Vigtige råd

Oversigt over fejl findes på side 57.

- Der er brug for følgende måleinstrumenter:

-elektronisk røggasmåler for CO _2 , CO og røggastemperatur

-trykmåler 0 - 30 mbar (opløsning mindst 0,1 mbar)

•Specialværktøj kræves ikke.

•Godkendte fedttyper er:

- Vanddele: Unisilkon L 641 (8 709 918 413)

- Forskruninger: HFt 1 v 5 (8 709 918 010).

▶ Anvend 8 719 918 658 som varmeledningspasta.

▶Anvend kun originale reservedele!

▶Bestil reservedelene ved hjælp af reservedelskataloget.

Efter eftersyn/vedligeholdelse

			Dato
1 Kald den sidst gemte fejl i Heatronic frem, service-funktion 6.A (→ side 41).
2 Kontrollér filteret i koldtvandsrøret ved ZWB-apparater (→ side 49).
3 Check forbrændingsluft/aftræksføring optisk.
4 Kontrollér gennemstrømnings-trykket for gastislutningen (→ side 44).		mbar
5 Kontrollér gas-luft-forholdet ( CO_2 ) for min./maks., og indstil evt. (→ side 43).		min. %max. %
6 Tæthedskontrol for gas og vand (→ side 25).
7 Kontrollér varmeblokken (→ side 51).
8 Kontrollér brænderen (→ side 51).
9 Kontrollér elektroderne (→ side 51).
10 Kontrollér membranen i blandeenheden (→ side 54).
11 Rengør vandlåsen til kondenat (→ side 53).
12 Check ekspansionsbeholders fortryk for kedlens statiske højde.		bar
13 Kontrollér varmeanlæggets drift-stryk (→ side 55).		bar
14 Kontrollér den automatiske udluftning for tæthed samt om hætten er løsnet.
15 Check el-forkabling og skader.
16 Check indstilling af centralvarmestyringen i styringen.
17 Kontrollér dele, der hører tilvarmeanlæg-get, som f.eks. beholderen.
18 Kontrollér de indstillede service-funktio-ner efter opstartsprotokollen.

Tab. 19

12.2 Beskrivelse af forskellige vedligeholdelsestrin

Kald sidst gemte fejl frem (service-funktion 6.A)

▶ Vælg service-funktion 6.A (→ side 38).

Oversigt over fejl findes på side 57.

12.2.1 Si i koldtvandsrøret (ZWB)

Hvis varmtvandseffekten er utilstrækkelig:

• Kontrollér filteret i koldtvandsrøret for snavs (→ side 49).
  ▶Demontér pladevarmeveksleren og sæt en ny i, -eller-
• afkalk med et afkalkningsmiddel, der er frigivet til rustfrit stål eller udskift veksleren.

Afmontér pladevarmeveksleren:

Tag skruen øverst på pladevarmeveksleren af, og tag pladevarmeveksleren ud.
▶Sæt en ny pladevarmeveksler i med nye pakninger, og fastgør med skruen.

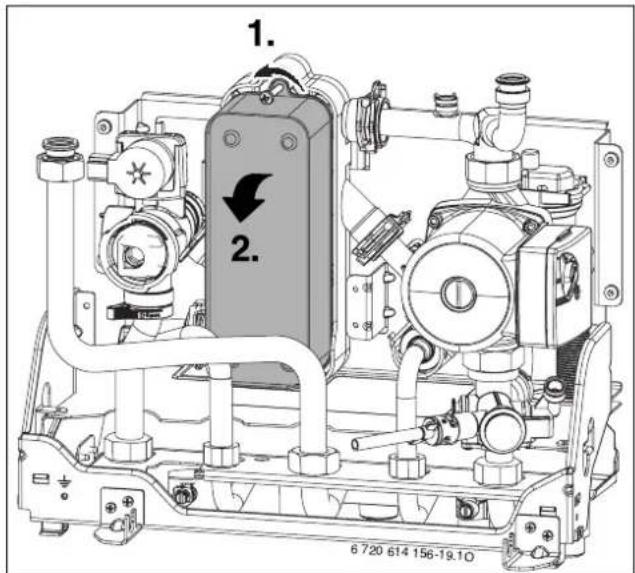

1. 2. 6 720 614 156-19.10

Fig. 48

12.2.3 Gasarmatur

▶Afbryd de elektriske stikforbindelser.
▶Skru gastislutningsrøret af.
▶Løsn de to skruer, skub gasarmaturet med holdepladen op, og tag det af skruerne.

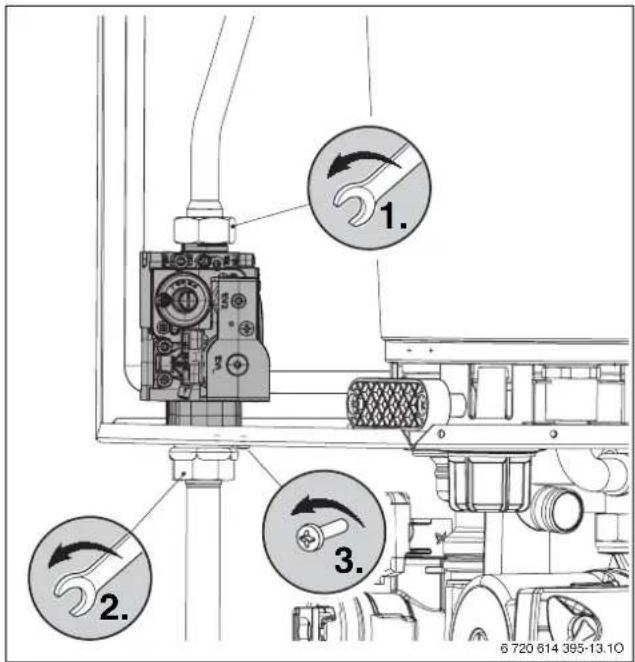

1. 2. 3. 6 720 614 395-13.10

Fig. 49

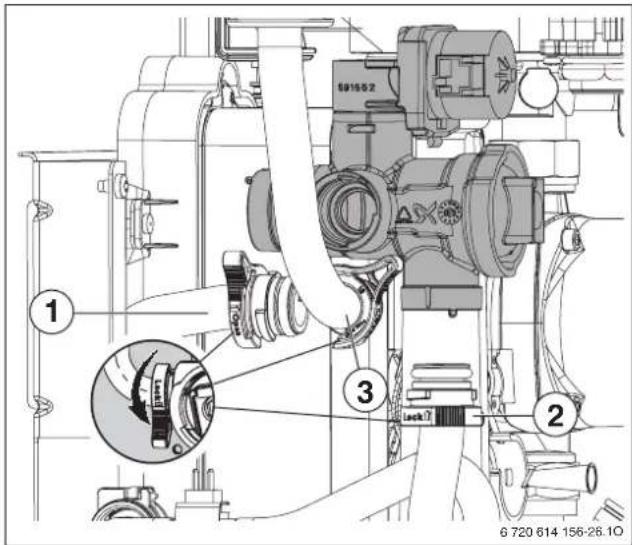

12.2.5 Trevejsventil

▶Løsn de tre snaplåse.
▶Træk 3-vejsventilen ud oppefra.

12.2.7 Kontrol af varmeblok, brænder og elektroder

Til rengøring af varmeblokken anvendes tilbehør nr. 1156, best. nr. 7 719 003 006, som består af en børste og afmonteringsværktøj.

- Kontrollér styretrykket ved maksimal nominel varmeydelse på blandeenheden.

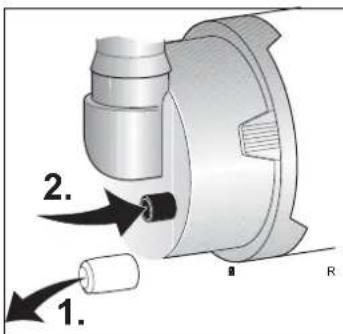

1. 2. R

Fig. 53

Kedeltype Styretryk Rengøring?
ZSB 14-3C ≥ 3,0 mbar Nej
	< 3,0 mbar	Ja
ZSB 22-3C ≥ 2,6 mbar Nej
	< 2,6 mbar	Ja
ZWB 28-3C ≥ 4,5 mbar Nej
	< 4,5 mbar	Ja

Tab. 20

Hvis rengøring er nødvendig:

▶Afmontér sugerøret, og tag gasrøret på blandeenheden af, →figur 54.
▶Afmontér blandeenheden.

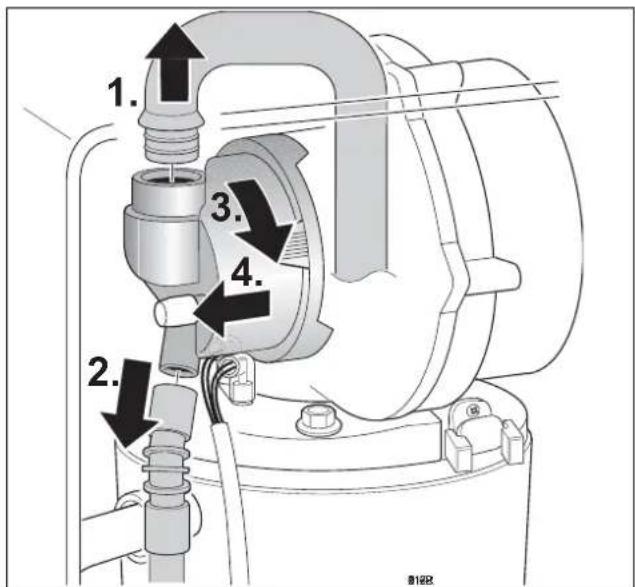

1. 2. 3. 4. B128X

Fig. 54

Tag kablerne til tænd- og overvågningselektroden af, →figur 55.

- Skru møtrikken til fastgøring af blæserpladen af, og tag ud blæseren ud.

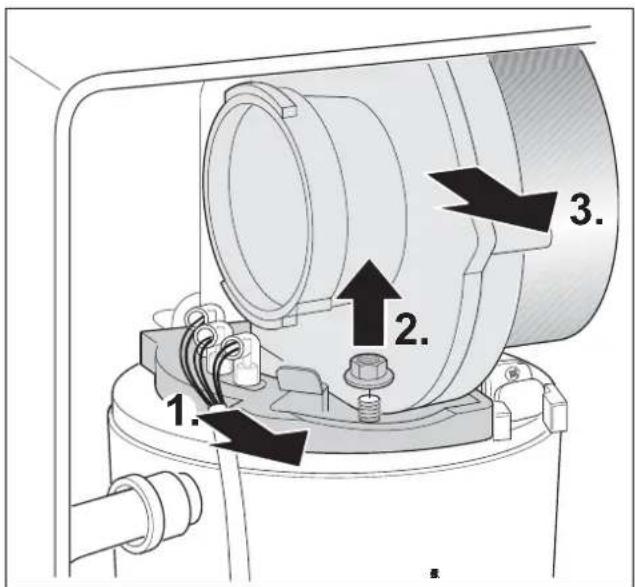

1. 2. 3.

Fig. 55

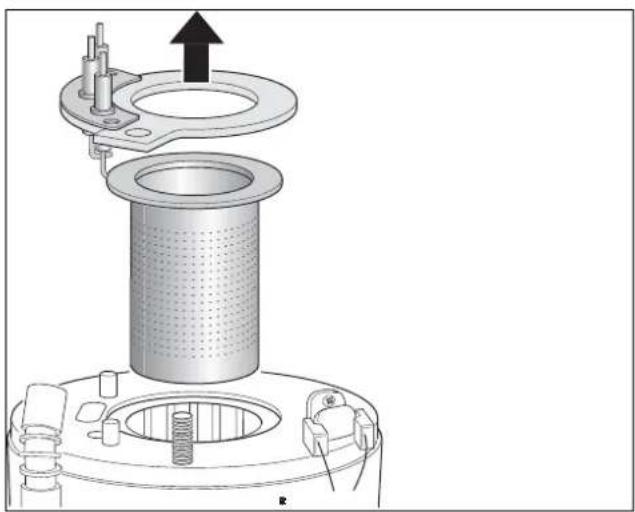

▶Tag elektrodesættet med pakningen af, kontrollér elektroderne for snavs, og rengør eller udskift ved behov.
▶Tag brænderen ud.

Advarsel: Fare for forbrændinger. Fortrængningslegemerne kan være meget varme, selv om apparatet har været slukket i længere tid!
Køl fortrængningslegemerne ned med en fugtig klud.

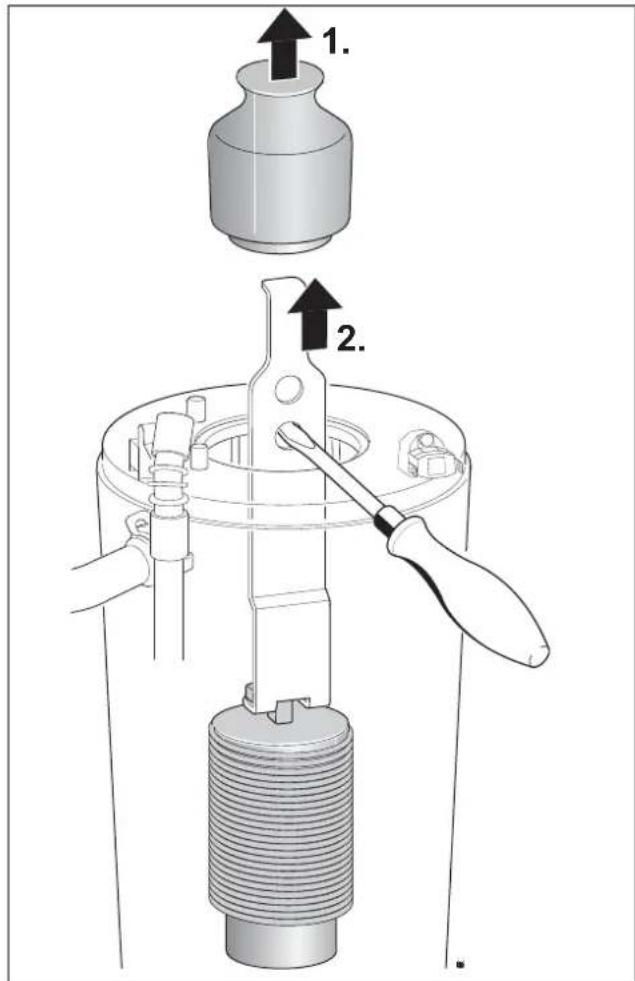

▶Tag det øverste fortrængningslegeme ud.
Tag det nederste fortrængningslegeme ud med afmonteringsværktøjet.
▶Rengør begge fortrængningslegemer ved behov.

-drej til venstre og højre

-oppefra og ned indtil anslag

▶Fjern skruerne på serviceåbningens dæksel, og tag dækslet af.

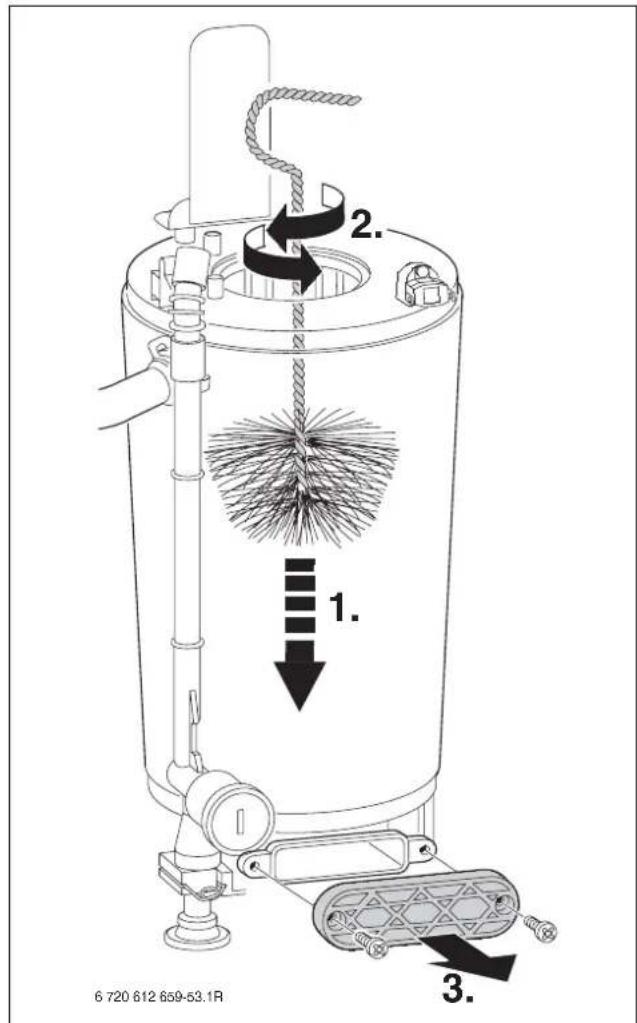

6 720 612 659-53.1R 1. 2. 3.

Fig. 59

▶Sug resterne ud, og luk serviceåbningen igen.

▶Sæt fortrængningslegemerne ind igen.

▶Skrue kondensatafløbet af og stil en passende skål under.

• Åbn serviceåbningen igen, og rengør kondensatkarret og kondensattilslutningen.
  ▶Montér delene i omvendt rækkefølge.
• Indstil gas-/luftforholdet (→ side 43).

12.2.8 Rengøring af kondensatvandlås

▶Fjern skruen, og tag kondensatvandlåsen ud.
- Kontrollér åbningen til spiralen for gennemløb.

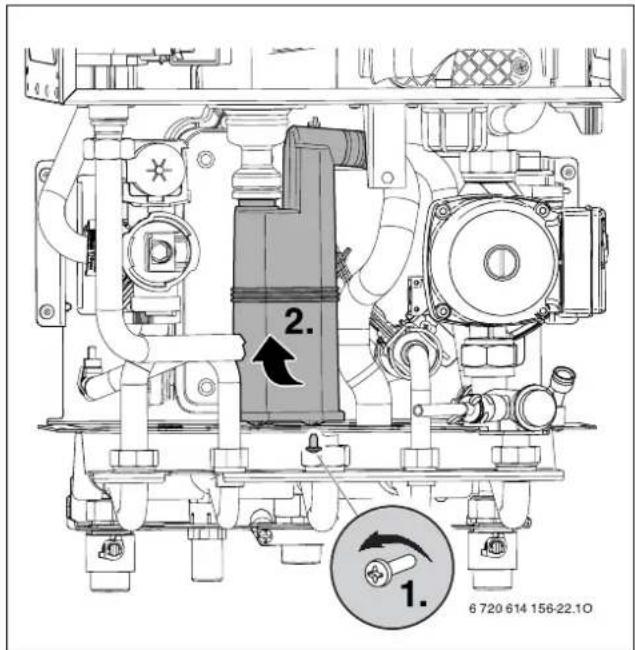

2. 1. 6 720 614 156-22.10

Fig. 61

▶Skyl kondensatvandläsen.
- Kontrollér kondensatslangen, og rengør ved behov.
▶Fyld konsatafløbet med ca. 1/4 l vand og monter igen.

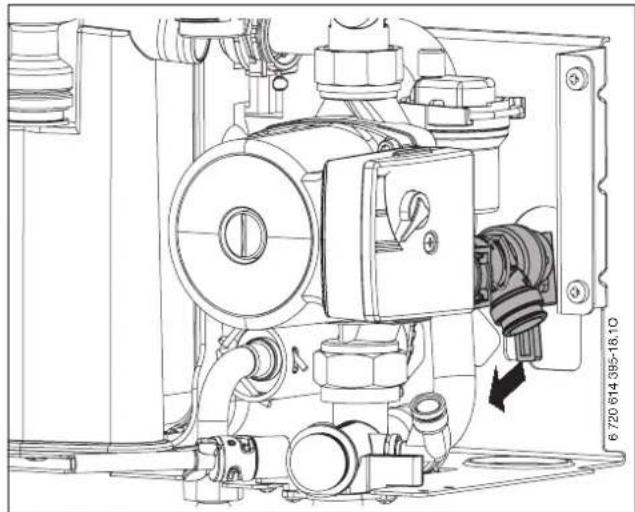

12.2.10 Kontrol af sikkerhedsventil til varmeanlæg

En sikkerhedsventil skal beskytte centralvarmeanlægget og hele installationen mod et muligt overtryk.

Fabriksindstillingen er således, at ventilen åbner, när trykket i kredsløbet när ca 3 bar.

Advarsel:

▶Sikkerhedsventil må aldrig lukkes.
▶Afløb til sikkerhedsventil skal føres fal- dende.

For manuel åbning af sikkerhedsventilen:

▶Tryk på armen ved hjælp af f.eks. en skruetrækker.

For at lukke:

▶Slip armen.

Afprøvning af ekspansionsbeholder udføres ved service eftersyn.

▶Gør kedlen trykløs.
▶Bring evt. fortryk på ekspansionsbeholder til varmeanlæggets statiske højde.

12.2.12 Centralvarmeanlæggets påfyldningstryk

Forsigtig: Apparatet kan beskadiges.

▶Fyld kun vand på, när apparatet er koldt.

1 bar Min. påfyldningstryk (hvis anlægget er koldt)
1 - 2 bar Optimalt påfyldningstryk
3 bar Max. påfyldningstryk hvis varmtvandet er på max. temperatur: må ikke overskrides (sikerhedsventil åbner).

Tab. 21

Hvis viseren er under 1 bar (ved kold kedel), skal der efterfyldes vand indtil viseren igen står mellem 1 bar og 2 bar.

Slangen skal fyldes med vand før der fyldes efter (man undgår herved at der kommer luft i centralvarmevandet).

▶Holdes trykke ikke, så skal ekspansionsbeholder og centralvarmeanlægget tæthedsprøves.

12.2.13 Check elledningerne

12.2.14 Rengøring af andre komponenter

▶Rengør elektroderne. Udskift elektroderne ved tegn på slid.

12.3 Tømning af den vægophængte gaskedel

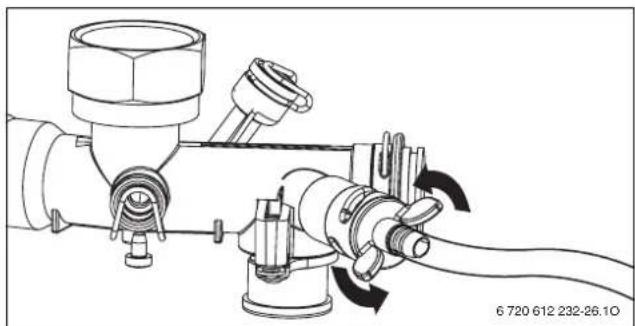

Centralvarmekreds

For at tømme varmeanlægget skal der installeres en tømningsventil på anlæggets laveste punkt.

For at tømme kedlen:

- Åbn tømningshanen, og luk brugsvandet ud via den tilsluttede slange.

Varmtvandskredsen kan tømmes via overtryksventilen.

▶Luk for koldtvandstilførslen.
- Åbn en varmtvands-hane helt.
- Åbn overtryksventilen helt.

13 Tillæg

13.1 Visninger i displayet

Display visning	Kort beskrivelse
83	Maksimal nominel varmeydelse ( P_maks )
99	Maksimalt indstillet varmeydelse
100	Minimal nominel varmeydelse ( P_min )
Lo	Tastspærre aktiv (→ side 35).
dr	Tørrefunktion (dry funktion). Se styringens betjeningsvejledning, hvis gulvtørringen er aktiveret på kli-mastyringen.
88	To taster trykket ned samtidigt
89	En taste trykket ned
CO	Lagring af værdier inden for en servicefunktion
In	Eftersyn påkrævet (→ side 41).
48	Fyldeprogram til vandlås aktivt (→ side 41).
o9	Udluftningsfunktion aktiv (→ side 40).
CO	Fremløbstemperaturen stiger alt for hurtigt (gradientovervågning).Varmedriften afbrydes i 2 minutter.

Tab. 22

13.2 Fejl

Display Kort beskrivelse Afhjælpning
A7 Varmtvandstemperaturføler defekt. (ZWB)		Kontrollér varmtvandstemperaturføler og tilslutningskabel for afbrydelse og kortslutning.
A8	Kommunikation afbrudt.	Kontrollér forbindelseskablet til BUS-deltagerne.
Ad	Beholderføler ikke registreret.	Kontrollér kedeltemperaturføler 1 og tilslutningskabel.
b1	Stik kan ikke findes.	Sæt stik rigtig på, mål igennem og udskift, evt.
b2	Intern datafejl.	Se servicevejledningen til vvs-installatøren.
b3
C6	Blæseren fungerer ikke.	Kontrollér blæserkablet med stik og blæser, udskift evt.
CC	Udeføler kan ikke findes.	Check udeføler og tilslutningskabel for afbrydelse, udskift busmodul.
d3	Ekstern sikring er udløst.	Temperatursikring TB1 er udløst. Bro 8 -9 eller bro PR - P0 mangler.
d5	Ekstern fremløbsføler defekt (trevejsventil).	Kontrollér varmtvandstemperaturføler og tilslutningskabel for afbrydelse og kortslutning.
E2	Temperaturføler defekt i forløb.	Kontrollér temperaturføler og tilslutningskabel.
E9 Varmeblok-termostat eller røggastermostat er udløst.		Kontrollér driftstryk, termostat, pumpeløb, kontrollér sikringen på printpladen, udluft appara-tet. Kontrollér varmeblokkens vandtilslutning Kontrollér, om fortrængningslegemerne er installeret ved apparater med fortrængningsle-gemer i varmeblokken.
EA	Ingen flamme.	Gashanen åben? Kontrollér gennemstrømning-strykket for gastilslutningen, nettilslutning, elek-troder med kabel, røggasrør, CO_2 . Kontrollér gasstrømningssikringen ved naturgas.
F0	Intern fejl.	Kontrollér elektriske stikkontakter og tændkab-ler, udskift evt. printpladen. Kontrollér gas-luft-forholdet ( CO_2 ).
F1	Intern datafejl.	Se servicevejledningen til vvs-installatøren.
F7	Selv om kedlen er koblet ud, vises der flamme.	Check elektroder. Røggasvej ok?
FA	Efter gasudkobling: vises der flamme.	Kontrollér gasarmaturet. Rengør kondensatvand-låsen, og kontrollér elektroderne. Røggaskanal ok?
Fd	Der er trykket på reset-tasten ved en fejltagelse.	Tryk på reset-tasten igen.

Tab. 23

13.3 Gas-indstillingsværdier

13.3.1 Indstillingsværdier for varmeydelse ved ZSB 14...21/23

Display	Ydelse i kW	Belastning i kW	Naturgas H, tal 23
			H_S(kWh/m^3)	9,3	9,8	10,2	10,7	11,2	11,6	12,1	12,6	13,0
			H_IS(kWh/m^3)	7,9	8,3	8,7	9,1	9,5	9,9	10,3	10,7	11,1
			Gasmængde (l/min ved t_V/t_R =80/60°C)
33	3,3	3,4	7	7	7	6	6	6	6	6	5	5
35	3,6	3,7	8	7	7	7	7	6	6	6	6	6
40	4,4	4,5	9	9	9	8	8	8	7	7	7	7
45	5,1	5,2	11	10	10	10	9	9	8	8	8	8
50	5,8	6,0	13	12	11	11	10	10	10	9	9	9
55	6,6	6,7	14	13	13	12	12	11	11	10	10	10
60	7,3	7,5	16	15	14	14	13	13	12	12	11	11
65	8,0	8,2	17	17	16	15	14	14	13	13	12	12
70	8,7	9,0	19	18	17	16	16	15	15	14	13	13
75	9,5	9,7	21	20	19	18	17	16	16	15	15	15
80	10,2	10,5	22	21	20	19	18	18	17	16	16	16
85	10,9	11,2	24	23	21	21	20	19	18	17	17	17
90	11,7	12,0	25	24	23	22	21	20	19	19	18	18
95	12,4	12,7	27	26	24	23	22	21	21	20	19	19
U0	13,0	13,3	28	27	26	24	23	22	22	21	20	20

Tab. 24

13.3.2 Indstillingsværdier for varmeydelse ved ZSB 16...31

13.3.3 Indstillingsværdier for varmeydelse ved ZSB 22...21/23

13.3.4 Indstillingsværdier for varmeydelse ved ZSB 22...31

13.3.5 Indstillingsværdier for varmeydelse ved ZWB 28...21/23

13.3.6 Indstillingsværdier for varmeydelse ved ZWB 28...31

Kunde/anlæggets ejer:......	Her skal måleprotokollen klæbes ind
Installatør:......
Kedel type:......
FD (Fremstillingsdato):......
Opstartsdato:......
Indstillet gasart:......
Varmeværdi H_IB ...... kWh/m^3
Centralvarmestyring:......
Røggasføring: Dobbeltrørsystem □, LAS □, Skakt □, Delt rørføring □
∅vrige komponenter i anlægget:......
Følgende arbejder blev udført
Anlægshydraulik afprøvet □ Bemærkninger:......
Elektrisk tilslutning afprøvet □ Bemærkninger:......
Varmestyring indstillet □ Bemærkninger:......
Indstillinger på Heatronic:1.A Maksimal varmeydelsekW 4.d Advarselstone on □ /off □1.b Varmtvandsydelse kW 5.C Timer kanal1.E Pumpekoblingstype 5.F Vis eftersynja □ /nej □2.b Maks. fremløbstemperatur°C 7.A Driftslampe on □ /off □2.d Termisk desinfektionon □ /off □ 7.C Min. varmtvandsmængdel/min3.b Taktspærresek. 9.E Reaktionsforsinkelse varmtvandsaktivering3.C ReguleringsdifferensK (ZWB) sek.
Gastilslutningstryk mbar Måling af røggastab udført □
Tæthedskontrol på gas- og vandsiden gennemført □
Funktionsafprøvning gennemført □
Kunde/bruger sat ind i betjening af kedel □
Kedeldokumentation udleveret □
Dato og underskrift installatør:......

Stikordsregister

A

Åbne centralvarmeanlæg 20

Afløbsgarniture 24

Afprøvning af gasledning 25

Anlæg med naturlig cirkulation.... 20

Anvisninger til eftersyn og vedligeholdelse 47

Arbejdstrin for eftersyn og vedligeholdelse Kald sidst gemte fejl frem 41, 48

Kontrol af varmeblok, brænder og elektroder ..... 51

Pladevarmeveksler (ZWB) 49

Rengøring af kondensatvandlås.... 53

B

Beskrivelse af forskellige vedligeholdelsestrin 48, 54, 55

Beskyttelsesforanstaltninger for brændbare byggematerialerog indbygningsmøbler 21

Brænder.... 51

C

Checkliste for vedligeholdelse.... 48

D

Dimensioner 9

Drift af ZSB-kedler uden varmtvandsbeholder ...... 25

Driftforstyrrelser.... 35

E

eco-taste.... 33, 34

Eftersyn og vedligeholdelse.... 47

Elektrisk tilslutning Temperaturbegrænser.... 29

Elektroder.... 51

El-tilslutning.... 26

Eltilslutning Eldiagram .... 14

Kedel 26

Varmestyring, fjernbetjeninger 27

Emballage 46

F

Fejl.... 57

Fejlvisning.... 57

Fejlvisninger 35

Indstilling af Gas/luftforhold 43

Indstilling af varmtvandstemperaturen Kedler med varmtvandsbeholder 33

Indstillingsværdier for varme-/varmtvandsydelse ZSB 14...21/23.... 58

ZSB 16...31 58

Vigtige råd.... 20, 47

K

Kabel for eltilslutning.... 26

Kald sidst gemte fejl frem 41, 48

Kedelbeskrivelse 7

Kedelopbygning ZSB .... 12 ZWB .... 10

Kedeloplysninger Dimensioner.... 9

Kedelbeskrivelse 7

Leveringsomfang.... 5

Kontrol af røggasværdier.... 45

Kontrol udført af distrikts-skorstensfejeren Tæthedskontrol af røgkanalen 45

Konverteringssæt 43

Krav til opstillingsrum 21

L

Leveringsomfang.... 5

M

Miljøbeskyttelse 46

Minimum afstande 9

N

Naturgas.... 43

Netkabel.... 30

Netsikring.... 26

Udskiftning af netkabel.... 30

Neutraliseringsenhed 20

0

Oplysninger om kedlen
Kedelopbygning ZSB 12
Kedelopbygning ZWB 10
Opstart.... 31
Opstartsprotokol.... 61
Opstillingsrum.... 21
Forbrændingsluft 21
Forskrifter til opstillingsrum 21
Overfladetemperatur.... 21
Overfladetemperatur.... 21

R

Radiatorer, galvaniseret 20

Recycling.... 46

Røggasværdier 45

S

Service-funktioner

Ændring af kanalens anvendelse ved en

1-kanal-timer (service-funktion 5.C) 41

Automatisk taktspærre (service-funktion 3.A) ..... 40

Driftslampe (service-funktion 7.A) 41

Fyldeprogram til vandlås (service-funktion 4.F)..... 41

Maksimum-fremløbstemperatur (service-funktion 2.b) 40

Pumpeefterløbstid (service-funktion 9.F) ...... 42

Pumpekoblingstype (service-funktion 1.E) ...... 39

Sidst gemte fejl (service-funktion 6.A)...... 41, 48

Taktspærre (service-funktion 3.b) 40

Tilslutning af fremløbsføler (service-funktion 7.d) 41

Udluftningsfunktion (service-funktion 2.C)...... 40

Varmeydelse (service-funktion 1.A) 39

Varmtvandsproduktion (service-funktion 1.b) ..... 39

Servicefunktioner

Termisk desinfektion (servicefunktion 2.d) ...... 40

Sikringer.... 26

Sommerdrift.... 34

Sparedrift.... 33, 34

Sprøjtevandsbeskyttelse 29,30

Start

Centralvarme.... 33

T

Tæthedskontrol af røgkanalen 45

Tætningsmiddel.... 20

Tag kabinettet af 23

Udluftning Udluftningsfunktion 40

Udskiftning af kabel til nettilslutning.... 30

V

Varmeblok.... 51

Varmestyring.... 33

Vedligeholdelsesprotokol 48

ROBERT BOSCH A/S

Telegrafvej 1

DK-2750 Ballerup

Telefon: [phone]
