BRUGSANVISNING SR-S1 BLAUPUNKT

Trådløs indendørssirene (SR-S1)

Beskrivelse af dele

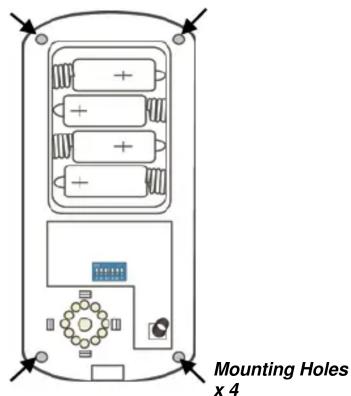

1. Monteringshuller x 4

2. Sabotagekontakt

Sabotagekontakten beskytter låget mod at blive åbnet.

3. Funktionskontaktblok

Indeholder 7 DIP-kontakter til at aktivere indlæringstilstanden og indstille sireneperioden.

Pakkeindhold

1 x indendørssirene, 4 x store vægpløkker og skruer, 4 x 1,5V D alkaliske batterier

DIP-kontakt

SW1		Siren Learning
OFF		Normal operation
ON		Learn-in mode
SW2		Reserved
SW3	SW4	Siren Duration
OFF	OFF	3 min.
ON	OFF	5 min.
OFF	ON	10 min.
ON	ON	1 second (test)
SW5		Reserved
SW6		Memory Reset
OFF		Normal
ON		Clear Memory
SW7		Supervision
OFF		Supervision function disable
ON		Supervision function enable

* For yderligere detaljer, se Indlæring og betjening.

Indlæring

1. Åbn frontdækslet
2. Åbn batterirumsdækslet for at indsætte batterier.
3. Find funktionskontaktblokken. Brug en skarp genstand til at indstille DIP SW3 og SW4 på funktionskontaktblokken til den ønskede alarmvarighed.

1. Aktiver læringstilstand for dit kontrolpanel.
2. Skub Dip SW1 til ON-positionen. SR-S1 går i læringstilstand. Efter 3 sekunder sender sirenen en læringskode og afgiver et bip for at bekræfte.
3. Hvis kontrolpanelet modtager læringssignalet, henvises til kontrolpanelets manual for at fuldføre læringsprocessen. Når læringen er fuldført, sender kontrolpanelet et signal til sirenen for at bekræfte. Sirenen afgiver et kort bip igen for at indikere, at læringen er vellykket. Hvis kontrolpanelet ikke modtager en læringskode, skubbes Dip SW1 tilbage til OFF og derefter til ON igen for at aktivere læringstilstand igen.
4. Hvis sirenen ikke reagerer, fjernes sirenen fra kontrolpanelet, og trin 4-6 gentages.
5. Skub Dip SW1 til OFF-positionen for at forlade læringstilstand. Hvis du ikke skubber Dip SW1 tilbage til OFF-positionen, forlader sirenen automatisk læringstilstand efter en time.

Installation

Indendørssirenen har 4 monteringshuller på bagcoveret til vægmontering.

Før installation henvises til kontrolpanelets manual for midlertidigt at deaktivere sirenes manipulationskontakt for at undgå utilsigtet alarmudløsning.

1. Brug de 4 monteringshuller på bagsiden til at markere positionen på væggen.
2. Bor huller i væggen ved hjælp af monteringshullerne som skabelon, indsæt vægpløkker om nødvendigt.
3. Fastgør basen på væggen med de medfølgende skruer og pløkker.
4. Sæt frontcoveret tilbage på basen.
5. Aktivér sirenes manipulationskontakt på dit kontrolpanel.

Betjening

Manipulationskontakt

Sirenen er beskyttet af en manipulationskontakt, som aktiveres, hvis sirenen åbnes. Ved installation af sirenen skal du sørge for, at manipulationskontakten er korrekt presset mod frontdækslet.

Før installation af sirenen, ændring af monteringssted eller udskiftning af batterier, skal du sørge for midlertidigt at deaktivere manipulationskontakten ved hjælp af din kontrolpanels Sirene Manipulationsfunktion og aktivere manipulationskontakten igen, når du er færdig med at arbejde på sirenen. Se din kontrolpanels manual for detaljer.

Sirenens lydydelse

Sirenen producerer mindst 104 dBA lydtryk ved 1 meters afstand, når den aktiveres.

Ved indbruds- og panikalarm afgiver sirenen en kontinuerlig alarmlyd.

Ved brand-/vand-alarm afgiver sirenen en intermitterende alarmlyd med 2 sekunders sirene efterfulgt af 1 sekunds pause.

Sirenen afbrydes, når den programmerede sirenevarighed udløber, eller når kontrolpanelet frakobles for at slukke sirenen. Se Dip Switch-tabellen ovenfor for at indstille din ønskede alarmvarighed via Dip Switch SW3 og SW4.

Tabel for lydstatusindikering

Sirenen afgiver indikeringsbip afhængigt af forskellige statusser, se tabellen nedenfor.

	Siren Audio
Arm/Home 1 beep*
Disarm 2 beeps*
Arm (Low Battery) 5 beeps
Disarm (Low Battery)	5 beeps
Arm (Tamper) 5 beeps
Disarm (Tamper) 2 beeps*
Previous alarm warning	3-second beep
Entry/Exit Sound	Count-down beeps

* Sirenens lydindikering påvirkes af Bekræftelse TIL/FRA-indstillingen i dine kontrolpanelindstillinger.

Batteri

Sirenen bruger fire 1,5V D alkaline-batterier som strømkilde. Den har også en funktion til registrering af lavt batteriniveau, som underretter kontrolpanelet, når batterispændingen er lav.

Når sirenen har lavt batteri, skal du følge proceduren nedenfor for at udskifte batterierne.

1. Deaktiver midlertidigt sirenenes manipulationsbeskyttelsesfunktion (se din kontrolpanels manual for detaljer). Sirenen afgiver et bip for at indikere, at manipulationen er deaktiveret.
2. Fjern frontdækslet.
3. Fjern de fire skruer, der fastgør batterirummet, og tag låget af batterirummet.
4. Fjern de gamle batterier, og tryk på manipulationskontakten to gange for at aflade.
5. Isæt de nye D-celle alkaliske batterier i batterirummet med korrekt polaritet.
6. Sirenen afgiver bip, når det sidste batteri isættes.
7. Sæt batterirumslåget og frontdækslet på igen.
8. Aktivér manipulationsbeskyttelsesfunktionen via dit kontrolpanel. Sirenen afgiver et bip for at indikere dette.

Specifikation

Miljøforhold

-10°C til 40°C, relativ luftfugtighed 85% ikke-kondenserende.

Radio

868 MHz
