BRUGSANVISNING FE1-70 FORD

5.2 Elektrisk sikkerhed 4

5.3 Personlig sikkerhed 5

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer 5

5.5 Service 6

6 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR RUNDSAVE 6

7 MONTERING 6

7.1 Udskiftning af klingen....6

7.2 Indstilling af savdybden 7

7.3 Indstilling af geringsvinklen 7

7.4 Montering af parallelanslaget....7

8 BETJENING....7

8.1 Brugsanvisning....7

8.2 Tænde og slukke 8

8.3 Støvafsugning 8

9 RENG∅RING OG VEDLIGEHOLDELSE....8

9.1 Rengøring 8

9.2 Kontrol og udskiftning af kulbørste 8

9.3 Smøring 8

10 TEKNISKE DATA 9

11 ST∅J....9

12 SERVICEAFDELING....9

13 OPBEVARING....9
14 GARANTI 9
15 MILJ∅.... 10
16 KONFORMITETSERKLÆRING 11

RUNDSAV 1200W

FE1-70

1 ANVENDELSE

Denne rundsav er beregnet til savning af arbejdsemner af træ. Maskinen er kun egnet til højrehåndede brugere. Maskinen er ikke beregnet til stationær brug. Værktøjet er ikke beregnet til kommercielt brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE

1. Støvsugertilslutning
2. Spindel til låseknap
3. Låseknap til vinkeljustering
4. Låseknap til kantstyr
5. Savsko
6. Beskyttelsesskjold
7. Greb til beskyttelsesskjold
8. Savblad
9. Vinkelmåler
10. Dybdemåler
11. Tænd/sluk-kontakt
12. Startspærre
13. Ekstra håndtag
14. Stilleskrue for savdybde

3 MEDF∅LGENDE INDHOLD

• Fjern al emballage.
• Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
• Kontroller, at hele pakkens indhold er der.
• Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
• Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 x rundsav
1 x føringsskinne
1 x unbrakonøgle
1 x savblad ∅185x∅20mm - 18T (monteret)
1 x instruktionsbog

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Angiver risiko for personskade eller beskadigelse af værktøjet.		Klasse II maskine - Dobbelt isolering - Du behøver ingen jordforbindelsesstik.
	Læs omhyggeligt brugsanvisningen før brug.		Brug altid øjenbeskyttelse.
	I overensstemmelse med de obligatoriske krav i EU-direktiverne.

5 ALMINDELIGE SIKKERHEDSANVISNINGER FOR EL-VÄERKT∅J

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El-værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et elværktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et

forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.

- Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.

• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.

• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.

• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SUPPLERENDE SIKKERHEDSFORSKRIFTER FOR RUNDSAVE

• Hold hænderne væk fra skæreområdet og knivene. Hold den anden hånd på hjælpegrebet eller motorhuset.
• Tag ikke fat under arbejdsemnet.
• Juster skæredybden til emnets tykkelse.
• Hold aldrig emnet, der skæres, i dine hænder eller over dit ben. Fastgør emnet til en stabil platform.
• Hold fast i redskabet i de isolerede gribeflader, når der arbejdes og saven kan komme i kontakt med skjult ledningsføring eller dens egen ledning.
• Når der skal tages fat i emnet, skal der altid anvendes et parallelanslag eller et lige kantstyr.
• Anvend altid klinger med den korrekte størrelse og form (diamant versus rund) for akselhuller.
• Anvend aldrig beskadigede eller ukorrekte skiver eller bolte.

7 MONTERING

7.1 Udskiftning af klingen

Brug udelukkende skarpe og uskadte savklinger. Revnede eller bøjede savklinger skal udskiftes med det samme.

• Anbring rundsaven på en plan flade.
• Rotér savklingen med håndkraft ved at trykke på knappen til spindellåsen, indtil klingen er låst. Drej klingens bolt mod uret ved anvendelse af sekskantnøglen.
• Fjern flangen.
• Løft beskyttelsesskjoldet ved at anvende grebet til beskyttelsesskjoldet og fjern derefter savklingen.
• Fjern den gamle klinge og anbring den nye (16) med tænderne i drejeretningen. Drejeretningen angives af pilen på maskinens hus.
• Drej beskyttelseskappen tilbage I hvilepositionen.
• Anbring flangen på klingen og fastspænd låseskruen.

Træk altid først stikket ud af stikkontakten, inden du udskifter en klinge.

- Brug ikke savklinger af HSS stål. Sørg for, at spindeldiameteren og indfæstningshullet passer sammen.

7.2 Indstilling af savdybden

• Løsn låsegrebet til dybdejustering.
• Hold bundpladen fladt mod kanten af emnet og løft savlegemet, indtil klingen er i den rigtige dybde, der er bestemt ved hjælp af dybdemåleren.
• Stram låsegrebet for dybdejustering.

7.3 Indstilling af geringsvinklen

Geringsvinklen kan indstilles trinløst mellem 0° og 45°.

• Løsn stilleskruerne (5).
• Indstil den ønskede geringsvinkel med skalaen (13).
• Stram stilleskruerne.

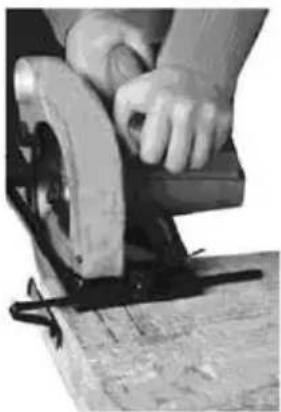

7.4 Montering af parallelanslaget

■ Løsn kantstyrets låseknob.
- Lad kantstyret glide gennem åbningerne i skoen til den ønskede bredde.
- Stram låsebolten for at sikre den i positionen.
- Kontrollér, at kantstyret hviler mod træet i hele længden for at opnå parallelle ensartede skæringer.

8 BETJENING

8.1 Brugsanvisning

• Fiksér arbejdsemnet. Sørg for, at den side, der senere kan ses, ligger nedad, da snittet er mest nøjagtigt på den side.
• Start maskinen inden den kommer I kontakt med arbejdsemnet. Tryk ikke på savklingen. Giv maskinen tid nok til at save arbejdsemnet.
• Hold maskinen med begge hænder på de to håndtag for at styre maskinen optimalt.
• For ret savning på langs med en afmærket linje bruges markeringen for ret savning.
• Til skråsnit langs med en afmærket linje bruges markeringen for skråsnit.

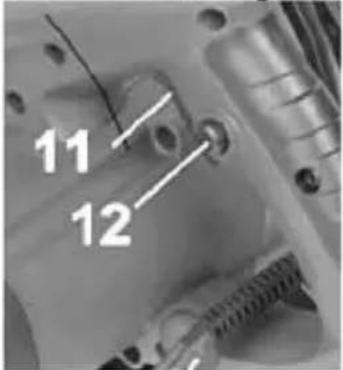

8.2 Tænde og slukke

• Tryk først frigørelsesknappen (12) ned. Hold den trykt nede og tryk så på tænd-/slukknappen (11) for at tænde høvlen.
• Slip tænd-/slukknappen for at slukke høvlen.

8.3 Støvafsugning

På støvsugertilslutningen kan du tilslutte en støvsuger, enten direkte på tilslutningen eller indirekte på en adapter.

• Sæt om nødvendigt en adapter på tilslutningen (1).
• Tilslut fortrinsvis en industristøvsuger.

9 RENG∅RING OG VEDLIGEHOLDELSE

Bemærk! Tag strømstikket ud at stikkontakten før der udføres nogen form for arbejde på maskinen.

9.1 Rengøring

• Hold ventilationshullerne i maskinen rene for at forhindre overophedning af motoren.
• Gør regelmæssigt maskinhuset rent med en blød klud, helst efter hver brug.
• Hold ventilationshullerne fri for støv og smuds.
• Hvis smudset ikke vil gå af, så brug en blød klud fugtet med sæbevand.

Brug aldrig opløsningsmidler som benzin, alkohol, ammoniakvand osv. Disse opløsningsmidler kan skade plasticdelene.

9.2 Kontrol og udskiftning af kulbørste

Kulbørsterne skal kontrolleres regelmæssigt.

• I tilfælde af slid udskiftes begge kulbørster på samme tid.
• Efter anbringelse af nye kulbørsteholderne sættes maskinen i gang og holdes kørende ubelastet for 15 minutter.

Anvend udelukkende den korrekte type kulbørster.

9.3 Smøring

- Kom af og til en dråbe olie på låseskruens gevind.

10 TEKNISKE DATA

Model nr.	FE1-70
Nominel spænding	230 - 240V
Nominel frekvens	50 Hz
Nominel effekt	1200 W
Rotationshastighed	4500 min^-1
Klingestørrelse	185 × 20mm - 18T
Beskyttelsesklasse	Klasse II
Maks. skærekapacitet ved 90^ - 90^	65 mm
Maks. skærekapacitet ved 45^ - 90^	45 mm
Vægt	3.6 kg

11 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3 dB(A))

Lydtryksniveau LpA	97 dB(A)
Lydeffektniveau LwA	108 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau):

3,498 m/s2

K = 1,5 m/s2

12 SERVICEAFDELING

• Beskadigede afbrydere skal skiftes ud af vores kundeserviceværksted.
• Hvis tilslutningsledningen (eller netstikket) beskadiges, skal de skiftes ud med en særlig tilslutningsledning, som fås hos vores kundeservice (serviceafdeling). Udskiftningen af tilslutningsledningen må kun udføres af vores kundeservice (serviceafdeling - se sidste side) eller en kvalificeret person (el-installatør).

13 OPBEVARING

• Rengør hele maskinen og dens ekstraudstyr grundigt.
• Opbevar maskinen uden for børns rækkevidde, i en stabil og sikker position, på et køligt og tørt sted, undgå for høje og for lave temperaturer.
• Maskinen må ikke udsættes for direkte sollys. Opbevar den om muligt i mørke.
• Maskinen må ikke opbevares i plastikposer, da dette vil opbygge fugtighed.

14 GARANTI

• Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 24 måneder fra den første købers købsdato.
• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.

• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.

• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.

• Reparationer må kun udføres af et autoriseret kundeservicecenter til FORDværktøjer.
  ■ Du kan altid få mere information på tlf. [phone].
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
• Apparater eller dele, som udskiftes under garantien, bliver HP SCHOU A/S ejendom.
• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
• Købskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

15 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde.

Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

16 KONFORMITETSERKLÆRING

CE

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2006/95/EC

2004/108/EC

2006/42/EC

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN 55014-1:2006+A1;

EN 55014-2: 1997+A1+A2;

EN 61000-3-2: 2006+A1+A2;

EN 61000-3-3: 2008;

EN 60745-1: 2009+A11;

EN 60745-2-5: 2010

Indehaver af den tekniske dokumentation:

HP SCHOU A/S

Undertegnede handler på vegne af selskabets administrerende direktør,
