BRUGSANVISNING CDB30 Adano

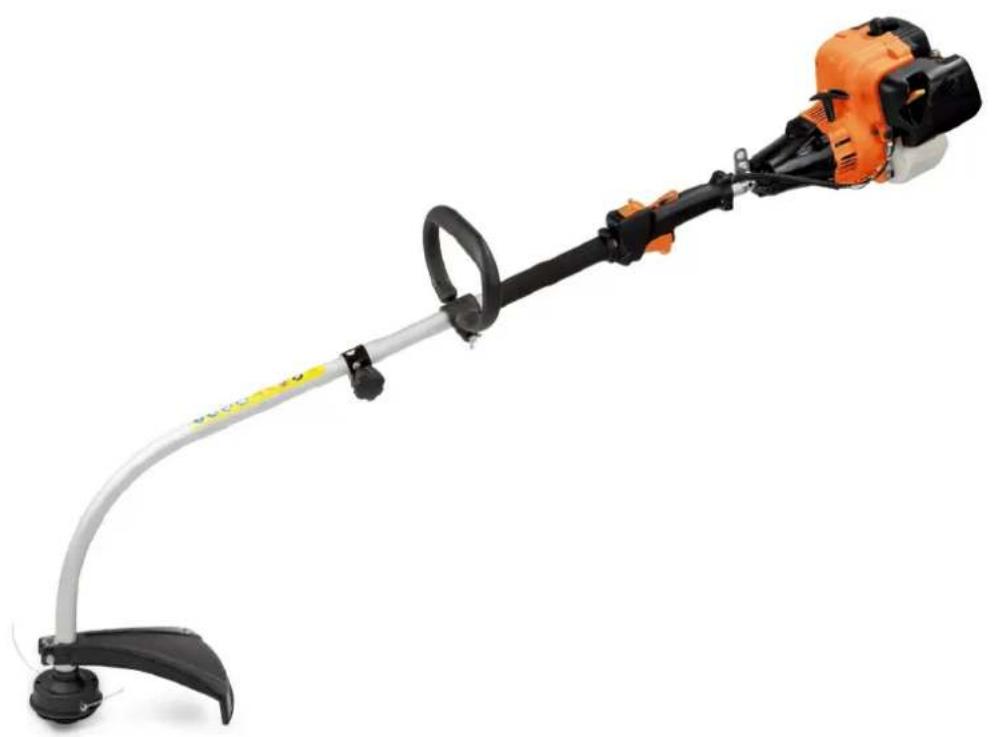

Benzin græstrimmer model CDB30

HN 10125

OBS! Læs denne brugervejledning omhyggeligt før ibrugtagning og vedligeholdelse.

Brugervejledningen indeholder vigtig information, som hjælper til at få størst nytte af græstrimmeren og sikrer, at samling sker korrekt og sikkert.

SIKKERHEDSINFORMATIONER

Læs disse informationer omhyggeligt, før maskinen tages i brug eller vedligeholdes.

Advarselssymboler

Brug beskyttelsesbriller, høreværn og hjelm

Brug arbejdshandsker

Brug sikkerhedssko/-støvler

Læs brugervejledningen omhyggeligt, før maskinen tages i brug

Hold trimmesnoren væk fra fremmede materialer, när maskinen startes

Hold en sikkerhedsafstand på 15 meter fra personer og dyr

Monter aldrig skæreskiver af metal

Maskinen må kun arbejde med trimmesnor

Varm overflade, pas på med berøring!

Generelle sikkerhedsforanstaltninger

Advarsel!

Opbevar denne brugervejledning, så du kan slå op i den på et senere tidspunkt.

Læs instruktionerne omhyggeligt. Lær at bruge kontrolhåndtagene og den korrekte brug af maskinen.

Tillad aldrig børn og andre personer, der ikke har kendskab til brugervejledningen, at bruge græstrimmeren.

Brug aldrig trimmeren hvis der er personer, specielt børn, og dyr tæt på arbejdsstedet. Husk, at brugeren er ansvarlig for ulykker og farlige situationer, som personer og ting udsættes for.

Denne maskine er ikke beregnet til brug af personer (inkl. børn) med reducerede fysiske, sanselige eller mentale evner, eller mangel på erfaring og kendskab til maskinen, med mindre de er under opsyn eller får instruktion af en person, der er ansvarlig for deres sikkerhed.

Rør aldrig den roterende spole.

Forberedende sikkerhedsforanstaltninger

a. Tillad ikke børn eller utrænede personer at benytte denne maskine.
b. Start aldrig motoren eller lad motoren køre i indelukkede eller dårligt ventilerede rum, udstødningsgasser er livsfarlige!
c. Ryd arbejdsområdet, før arbejdet påbegyndes. Flyt alle genstande som sten, glasstykker, som, tråd eller andre genstande, der kan slynges ud eller komme ind i trimmesnoren.
d. Brug sikkerhedsbriller ved brug af denne maskine.
e. Bær tykke, lange bukser, støvler og handsker. Bær ikke løstsiddende tøj eller shorts og arbejd ikke barfodet. Bær ikke smykker af nogen art.

Sikkerhed ved brug

Brug aldrig maskinen på operatørens venstre side.

Sæt langt hår op over skulderhøjde for at undgå at få det i de roterende dele.

Hold omkringstående, børn og dyr på en afstand af 15 meter.

Brug ikke maskinen, hvis du er træt, syg eller under indflydelse af narkotika, alkohol eller medicin.

Arbejd ikke i dårligt lys.

Hold fast fodfæste. Ræk ikke længere end du kan nå sikkert, det kan medføre, at du taber balancen eller kommer til at berøre varme overflader.

Hold alle dele af kroppen væk fra roterende dele.

Pas på varme overflader. Brug aldrig maskinen på en måde, så bunden af motoren er over hoftehøjde.

Rør aldrig områderne omkring udstødning eller cylinder, de bliver varme under drift.

Stop altid motoren og fjern tændrørsledningen før enhver justering eller reparation, bortset fra justering af karburatoren.

Kontroller maskinen for løse skrueforbindelser, brændstoflækager etc., hver gang du skal bruge maskinen. Udskift enhver beskadiget del før ibrugtagning.

Spolen vil rotere under justering af karburator og start af maskinen.

Der findes rapporter om, at håndholdte værktøjer forøger risikoen for at få det såkaldte Reynaud's Syndrom hos nogle personer. Symptomerne er prikken og følelsesløshed i fingrene og hvide fingre, ofte i forbindelse med kulde. Arvelige faktorer samt kulde og fugt, spisevaner, rygning og arbejdsmåder bidrager til disse symptomer. I øjeblikket er det ukendt, om vibrationer bidrager til denne tilstand. Nedenstående forholdsregler, som operatøren kan tage, reducerer effekten af vibrationer:

a. Hold kroppen varm i koldt vejr. Brug handsker til at holde hænder og håndled varme. Det er rapporteret, at koldt vejr er en betydende faktor til at bidrage til Reynaud's Syndrom.
b. Bevæg kroppen for at forøge blodcirkulationen i arbejdspauserne.
c. Hold ofte pause. Begræns den tid, hvor du bliver udsat for vibrationer.
d. Vedligehold redskabet, hold alle befæstigelser fastspændt og udskift slidte dele.

Hvis du observerer nogen af de ovennævnte symptomer, bør du søge læge og blive undersøgt.

Bland og opbevar brændstof i en godkendt beholder mærket 2-takt brændstof.

Bland brændstof, hvor der ikke er gnister og flammer. Tør spildt brændstof op. Gå 10 meter væk fra påfyldningsstedet, før motoren startes.

Stop motoren og lad den afkøle før optankning, eller før maskinen stilles væk.

Lad motoren køle af, tøm brændstoftanken og spænd maskinen fast, før den transporteres i et køretøj.

Udskift trimmehovedet, hvis det er revnet, hvis der er hakker i det eller på anden måde beskadiget. Kontroller, at trimmehovedet isættes korrekt og fastholdes sikkert.

Brug ikke noget andet skærende tilbehør end trimmesnor. Hvis der monteres uoriginale dele, kan det resultere i svære personskader.

Brug aldrig trimmeren uden beskyttelseskappen monteret og i orden.

Bibehold et fast greb i begge håndtag under trimningen. Hold trimmehovedet under hoftehøjde. Trim aldrig med trimmehovedet over 76 cm over jorden.

Maskinen er beregnet til:

Maskinen er kun beregnet til at trimme græs og tynde planter og intet andet.

Maskinen er ikke beregnet til:

Maskinen er ikke beregnet til at klippe hække eller tilsvarende, hvor maskinen skal hæves fra jorden.

Yderligere risici:

Maskinen benytter et roterende trimmehoved. Derfor kan der slynges planterester og andet (sten) ud fra trimmehovedet.

Følg sikkerhedsforskrifterne.

a. Hold alle møtrikker og skruer fastspændte for at sikre, at redskabet er i sikker arbejdstilstand.
b. Opbevar aldrig maskinen med brændstof i tanken i en bygning, hvor brændstofdampe kan komme i forbindelse med åben ild eller gnister.
c. Lad motoren blive kold før opbevaring.
d. For at minimere brandrisikoen, så hold motoren, lydpotten, batteriet og opbevaret brændstof fri for græs, blade og smøremidler.
e. Udskift udslidte dele for sikkerhedens skyld.
f. Hvis brændstoftanken skal tømmes, bør det foregå udendørs.

SAMLING AF GRÆSTRIMMEREN

Advarsel!

Udfør samling af græstrimmeren nøjagtigt som beskrevet i brugervejledningen. Hvis dette ikke overholdes, kan det betyde svære personskader, død eller ødelæggelse af trimmeren.

Vær forsigtig med håndtering af kassen med trimmeren for at undgå skader.

Før samling begyndes, så kontroller, at alle dele beskrevet i brugervejledningen er medleveret. Undersøg alle dele for transportskader. Saml ikke trimmeren, hvis nogle dele er beskadiget.

Emballagens indhold, dele og værktøj

A. Motor med øverste aksel
B. Trimmehoved med nederste aksel
C. Forreste håndtag med skruer
D. Beskyttelseskappe med skrue
E. Sele

1. Tændrørsnøgle
   og Philips skruetrækker
2. Sekskantnøgle
3. Skruenøgle
4. Blandedunk
5. Philips skruetrækker (ikke vist)

1a Tag beskyttelseshætten af den øverste aksel. Tryk knappen på den nederste aksel ind.
1b Sæt knappen over for styreslidsen på den øverste aksel og tryk de to aksler sammen. Drej akslerne, indtil de låses i positionshullet. Skru håndtaget på kobleren til, så de to aksler sidder fast.

Hold øverste og nederste del af beslaget fast, således at håndtaget fæstnes på operatørens venstre side.

Sæt håndtagets ender ind mellem beslagets to halvdele, så boltehullerne kommer overfor hinanden. Tryk den lange skrue i hullet på den ene side. Tryk den korte skrue i hullet på den anden side. Sæt den flade skive og tandskiven på og skru møtrikkerne på for at holde håndtaget i position.

Juster håndtagets position, så håndtaget kommer til at sidde på det sted, der er mest behageligt og giver god balance.

Skru først den lange skrue til og derefter den korte.

Monter den buede beskyttelseskappe ved at klemme den fast på akslen, så den passer på beslaget på akslen. Sæt skruerne i hullerne gennem kappen og stram skruerne.

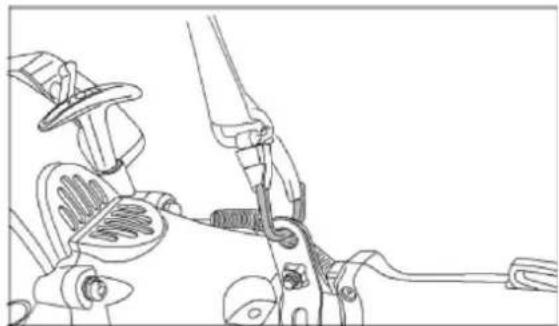

Fastgør selens krog i bøjlen.

Brændstof og brændstofblanding

Græstrimmeren drives af en 2-takts motor, der kræver en blanding af benzin og 2-takts olie. Brug en kvalitets 2-takts olie. Brug ikke almindelig motorolie eller 2-takts olie til udenbords bådmotorer. Bland ikke mere, end der bruges i en 30-dages periode.

1a. Blandingsforhold: 1 liter (1000 ml) benzin: 25 ml 2-takts olie (40:1)

Find 40:1 skalaen på dunken. Fyld den venstre side af dunken (A) op med benzin enten til markeringen 5 eller 10. Fyld 2-takts olie i højre side af dunken (B) til den tilsvarende markering 5 eller 10, alt efter den brændstofmængde, man vil blande. Dette sikrer det rette blandingsforhold 40:1. Ryst derefter dunken kraftigt for at blande benzin og olie, før brændstoffet fyldes på tanken.

Vær sikker på, at du bruger 40:1 skalaen på dunken, da den også kan bruges til at blande forholdene 25:1 og 50:1

1b. Fyldning af tanken

Rengør området omkring tankdækslet for at undgå, at der kommer urenheder i tanken.

Skru tankdækslet langsomt af og læg det på en ren overflade. Fyld omhyggeligt brændstoffet i tanken og undgå at spilde. Før tankdækslet sættes på, så kontroller, at pakningen i dækslet er i orden og ren. Skru dækslet på igen og tør spildt brændstof op.

OBS! Det er normalt, at der kommer lidt røg fra motoren, när den startes første gang.

Stop altid motoren før påfyldning af brændstof. Påfyld aldrig brændstof, mens motoren kører eller er varm. Gå mindst 10 meter væk fra påfyldningsstedet, før motoren startes.

BRUG AF GRÆSTRI MMEREN

Trin 1 - Aftagning af knivbeskytteren

Trin 2 - Start af motoren

Handling	Kold motor	Varm motor
Sæt Start/Stop kontakten til Start	[644]	[655]
Tryk på tipperen 7-10 gange	[3CB4]
Fuld choker position
Træk i startsnoren (motoren starter måske)
Halv choker position. Chokeren vil automatisk gå tilbage til "RUN" positionen, når der trykkes på gasreguleringen
Træk i startsnoren, indtil motoren starter
RUN position
Træk i startsnoren, indtil motoren starter		[3CBT]

2a - Start af kold motor

1. Læg maskinen på en plan overflade uden bevoksning.
2. Sæt Start/Stop kontakten "A" på START position.
3. Tryk på tipperen "B", indtil der kommer bobler (ca. 7 gange).
4. Sæt chokerreguleringen "C" helt ned (fuld choker).
5. Brug venstre hånd til at holde trimmeren i bageste håndtag.
6. Træk i starchåndtaget, indtil der mærkes modstand. Træk så kraftigt 3-4 gange.
7. Sæt chokeren til midterste position (halv choker).
8. Træk i starchåndtaget "D" hurtigt og kraftigt 3-4 gange, indtil motoren starter.
9. Efter ca. 30 sekunders opvarmning kan trimmeren tages i brug.

Hold trimmeren med højre hånd i det bageste håndtag og med venstre hånd i det forreste håndtag. Tryk på gasspærringen "E" og hold den nede. Tryk så på gasreguleringen "F".

OBS! Hold trimmeren med et fast greb i håndtagene, när der trimmes.

OBS! Trimmeren holdes i en behagelig højde, når det bageste håndtag er i hoftehøjde.

OBS! Brug altid trimmeren med fuld hastighed.

Brug aldrig trimmeren på operatørens venstre side.

Trin 4 - Forlængelse af trimmesnoren

1. Mens spolen kører på fuld hastighed, slås undersiden af spolen forsigtigt mod jorden.
2. Hvis trimmesnoren stadig ikke er lang nok, slå da igen spolen forsigtigt mod jorden.
3. Hvis trimmesnoren allerede er blevet for kort (slået af helt inde ved spolen), kan den ikke længere forlænges ved at slå spolen mod jorden, og så skal snoren trækkes ud manuelt.
4. Stop motoren

5. Læg trimmeren på jorden.

6. Tryk med hånden på undersiden af spolen og træk begge snore ud, indtil de er lidt længere end kanten på beskyttelseskappen. Når snorene rammer kniven på beskyttelseskappen, kortes de af til optimal længde af trimmekniven.

SKI FT AF SPOLE OG TRIMMESNOR

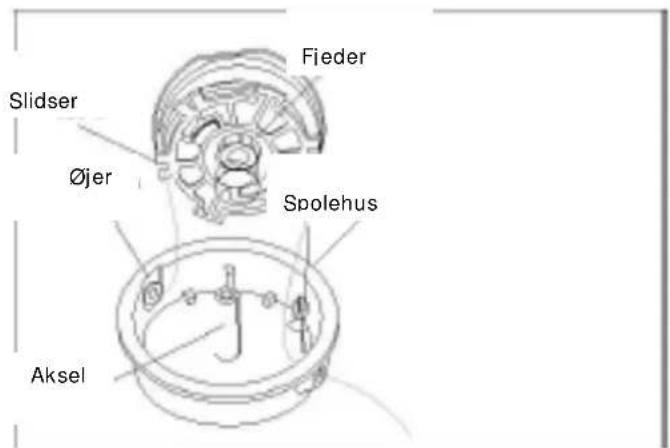

Trin 1 - Spolen tages af

Drej dækslet mod uret for at tage det af.

Tag spolen ud.

Løsn ikke fjederen!

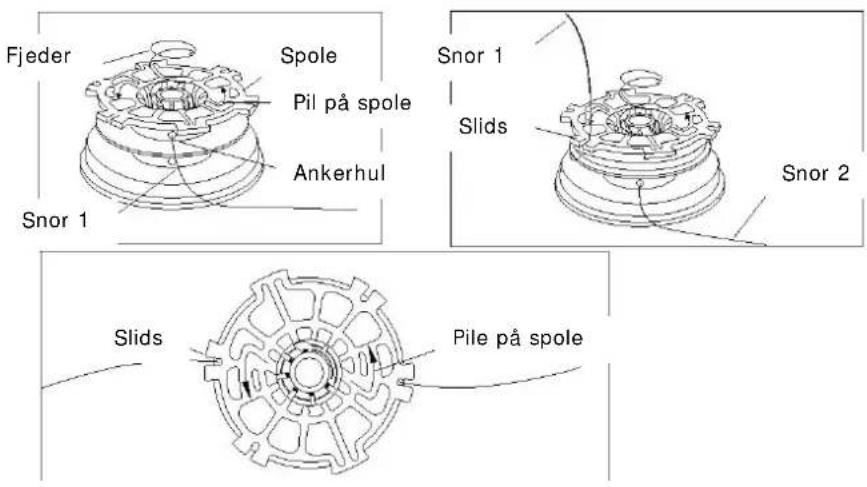

Trin 2 - Udskiftning af trimmesnoren i spolen

Fjern alle rester af den gamle snor.

Bøj den nye trimmesnor og sæt den fast i slidserne.

1. Tryk begge trimmesnore ind i slidserne modsat hinanden.
2. Før begge snore ind i åbningerne i spolehuset.
3. Sæt forsigtigt spolen med fjederen i spolehuset. Samtidigt trækkes de to snore gennem øjerne.
4. Fortsæt med at holde snorene stramme. Træk lidt i snorene, så de løber frit gennem åbningerne.
5. Pres spolen ind i spolehuset og drej den med uret, indtil den stopper.

6. Hold i trimmesnoren og tryk den forsigtigt baglæns. Trimmesnoren skal fortsat sidde fast i denne position.

7. Skru dækslet på spolen og stram det med hånden. Juster snorene til den korrekte længde.

8. Tryk med hånden på undersiden af spolen og træk begge snore ud, indtil de er lidt længere end kanten på beskyttelseskappen. Snorene bliver trimmet til korrekt længde af kniven, när trimmeren startes.

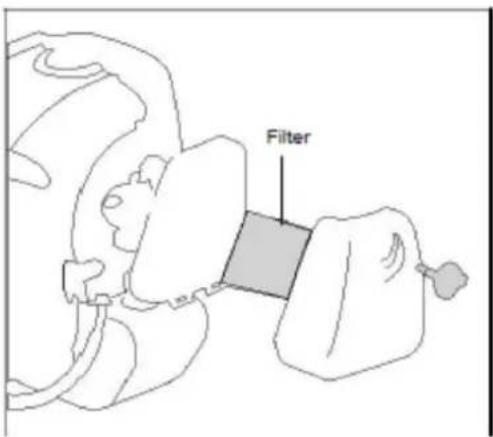

RENSNING AF LUFTFILTERET

1. Løsn skruen på luftfilterhuset og tag dækslet af.
2. Tag luftfilteret ud.
3. Vask filteret i varmt vand med lidt opvaskemiddel.
4. Skyl filteret igennem med rent vand.
5. Lad filteret tørre helt.
6. Sæt filteret i.
7. Sæt dækslet på med tappene i slidserne på filterhuset.
8. Luk dækslet og skru skruen på med hånden.

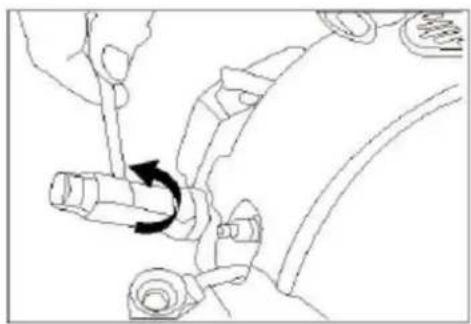

UDSKI FTNING AF TÆNDR∅RET

1. Tag tændrørsdækslet af.
2. Skru tændrøret af med den medleverede tændrørsnøgle.
3. Sæt et nyt tændrør i og skru det omhyggeligt fast.
4. Sæt tændrørshætten på igen.

OPBEVARING AF GRAESTRIMMEREN

Opbevaring i en kortere periode

1. Tøm brændstoftanken i en beholder godkendt til benzin. Lad motoren køre, indtil den stopper. Rens al snavs og planterester af trimmeren. Opbevar den på et godt ventileret sted uden for børns rækkevidde.

2. Hold trimmeren væk fra korrosive midler som havekemikalier og vejsalt.

3. Overhold alle regulativer for opbevaring af brændstof. Overskydende brændstof kan anvendes i andre 2-takts maskiner.

4. Fjern alt groft snavs.
5. Aftør maskinen med en blød fugtig klud.

Opbevaring i en længere periode

1. Foretag ovenstående punkter.
2. Rens luftfilteret.
3. Udskift tændrøret.

VEDLI GEHOLDELSE

Regelmæssig vedligeholdelse af trimmeren vil sikre mange år med problemfri drift.

Gem denne brugervejledning til senere brug.

Det anbefales, at nedenstående vedligeholdelsesintervaller overholdes. Dette sikrer, at græstrimmeren fungerer korrekt og er sikker at bruge.

	Efter 12 timers drift	Efter 24 timers drift	Efter 36 timers drift
Luftfilter	Rens	Rens	Udskift
Tændrør	Kontroller	Rens	Udskift

PROBLEML∅SNING

Advarsel!

Stop altid motoren og tag tændrørskablet af før enhver inspektion eller justering.

Hvis motoren startes som del af en test efter en justering, så husk, at lydpotten bliver varm.

Husk ikke at berøre dele, der udstråler varme, man kan brænde sig!

Nedenstående skema giver løsninger på almindelige problemer med græstrimmeren:

Fejl Mulig årsag Løsning
Motoren starter ikke	Tanken er tomDruknet motorSnavset tændrør (kulbelægninger på elektroderne)Elektrodeafstand for stor∅delagt tændrørsforbindelse eller tændrør	Påfyld brændstofSlip gasreguleringen, træk i startsnoren flere gange eller tag tændrøret ud og tør det afRens tændrøret, udskift om nødvendigt Juster til 0,6-0,7 mmUdskift ødelagte dele
Motoren kører for stærkt i tomgang	Kold motor	Lad motoren varme op, luk eventuelt chokerspjældet lidt
Motoren når ikke sin maksimale hastighed	Snavset tændrør (kulbelægninger på elektroderne)Snavs i karburator eller dyseSnavset luftfilterUdstødning / udstødningsrørPakningen i krumtaphuset er ikke tætSlidt cylinder, stempel eller stempelringeForkert brændstofblanding (for megen olie)Dårlig tænding	Rens tændrøret, udskift om nødvendigt Juster til 0,6-0,7 mmRens karburator med luftRens luftfilteretAdskil udstødningen og rens denUdskift pakningenUdskift slidte deleBland i henhold til anvisningenJuster gnistgabet til 0,6-0,7 mm
Motoren stopper ikke	Fejl i kontaktenForbindelsen til ledningsterminalen er afbrudt	Udskift kontaktenForbind med ledningsterminalen

TEKNISKE DATA

Motortype 1 cylinder 2-takt
Slagvolumen 29,9 cm	3
Max. effekt / motoromdrejningstal 0,75 kW / 8000 min	-1
Specifikt brændstofforbrug 650 g / kWh
Tankkapacitet 410 ml
Trimmediameter 400 mm
Tændingssystem CDI
Trimmesnor diameter 2 mm
Vægt netto 4,9 kg
Lydtryk LPA	100 dB / K=3 dB
Lydeffekt LWA	110 dB
Vibration 13 m/s	^2 / K=1,5 m/s ^2
Tændrørstype L8RTF

BORTSKAFFELSE

Græstrimmeren og dens tilbehør er fremstillet af genanvendelige materialer. Ved bortskaffelse skal græstrimmeren afleveres på en genbrugsstation, så de genanvendelige dele kan blive oparbejdet miljømæssigt korrekt.

GARANTI / REKLAMATIONSRET

På dette produkt er der 2 års reklamationsret, begyndende på købsdagen for produktet. Reklamation skal ske inden reklamationsretten udløber.

Reklamationsretten dækker problemer som følge af defekte materialer eller produktionsfejl. Produktet er ikke beregnet til kommercielt brug. Følgende er heller ikke dækket af reklamationsretten:

• Fejl som følge af uheld, misbrug eller uautoriseret reparation.

• Sliddele som trimmeskiver, tændrør og filtre.

• Fejl som følge af manglende vedligeholdelse.

• Fejl som følge af, at produktet ikke er brugt efter anvisningerne i brugervejledningen.
• Fejl som følge af forkert justering af kabler, drivremme eller rekylstartere.

Importeret af:

Harald Nyborg A/S

Gammel Højmevej 30

DK-5250 Odense SV

Der tages forbehold for trykfejl.

EC DECLARATION OF CONFORMITY / EF OVERENSSTEMMELSESERKLÆRING / EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Undertegnede, der repræsenterer Sumec Hardware & Tools Co., Ltd erklærer hermed at produktet:

er i overensstemmelse med bestemmelserne I følgende EF direktiv(er)

og at alle standarder og/eller tekniske specifikationer nævnt på næste side er blevet anvendt.

- andre tekniske løsninger, hvoraf detaljeret information er inkluderet i den tekniske dokumentation eller det tekniske dossier for konstruktionen:

- andre referencer eller anden information påkrævet af det/de gældende EF direktiv/er:
