BRUGSANVISNING WCM-FS 2.0 WEISHAUPT

Betjeningsvejledning

1 Brugeranvisninger 4

1.1 Brugeranvisninger 4
1.2 Vejledning for bruger 4
1.2.1 Symboler 4
1.2.2 Målgruppe 4
1.3 Garanti og ansvar 4

2 Sikkerhed 5

2.1 Forskriftsmæssig anvendelse 5
2.2 Sikkerhedsanvisninger 5
2.3 Bortskaffelse 5

3 Produktbeskrivelse 6

3.1 Typebetegnelse 6

4 Betjening 7

4.1 Betjeningspanel 7
4.2 Display 8
4.2.1 Standardvisning 8
4.2.2 Indstillingsmenu standardvisning 9
4.2.3 Display fejl 9
4.2.4 Servicevisning 9
4.3 Indstillinger i standardvisningen 10
4.3.1 Varmtvands-setpunkt indstilles 10
4.3.2 Generelle informationer vises 11
4.3.3 Rumtemperatur indstilles 14
4.3.4 Driftsform vælges 15
4.4 Tilstede- og fraværsfunktion 16
4.4.1 Varmeprogram aktiveres 16
4.4.2 Varmeprogram afbrydes 16
4.4.3 Varmeperiode indstilles 17

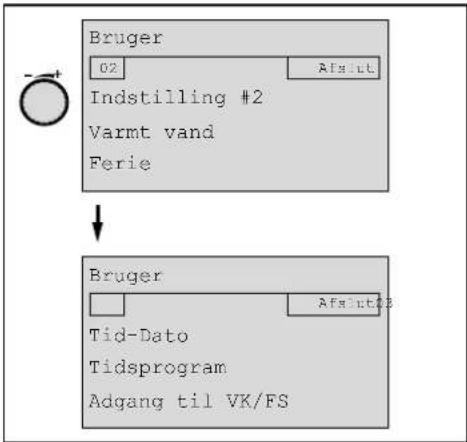

4.5 Bruger-menu aktiveres 19
4.6 Menustruktur bruger-menu 21

4.7 Indstillinger i bruger-menuen 23

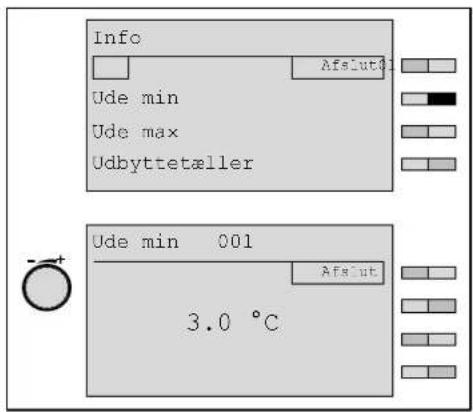

4.7.1 Info udefra min. fremkaldes 23
4.7.2 Info udefra max. fremkaldes 23

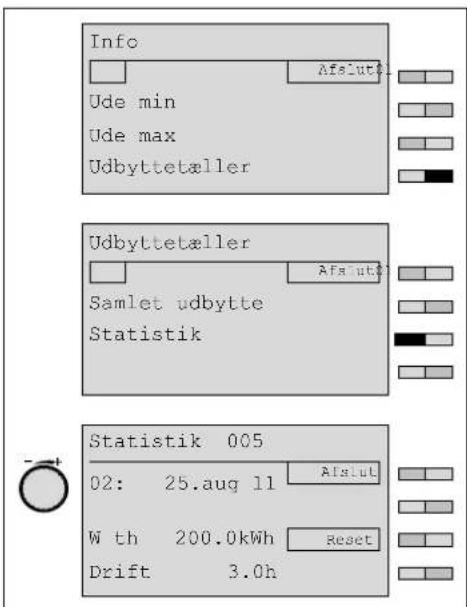

4.7.3 Info solvarme udbyttetæller fremkaldes 24
4.7.4 Info samlet solvarmeudbytte fremkaldes 25
4.7.5 Info solvarme statistik fremkaldes 26
4.7.6 Rumføler-korrektur indstilles 27

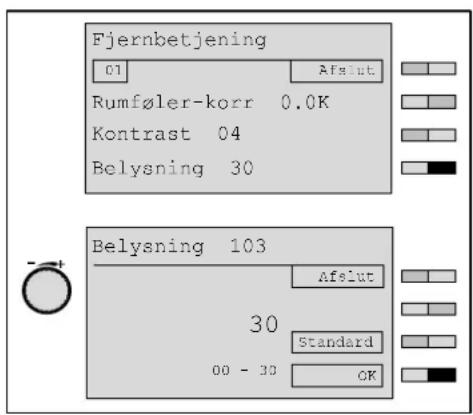

4.7.7 Kontrast indstilles 27
4.7.8 Belysning indstilles 28

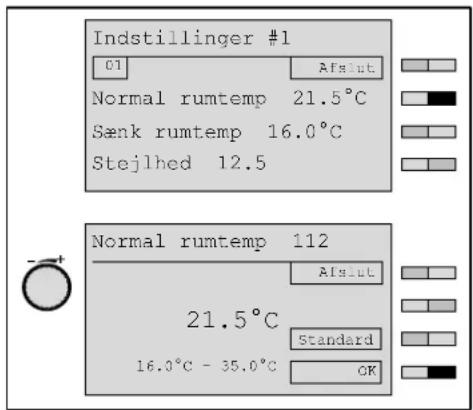

4.7.9 Normal rumtemperatur indstilles 28

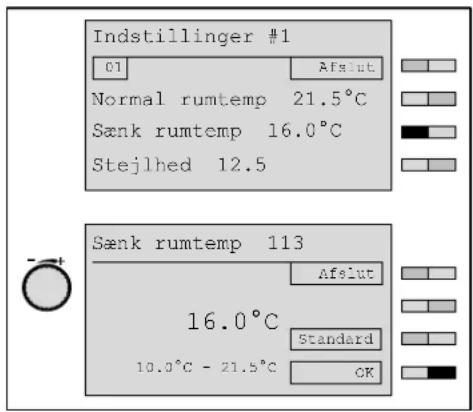

4.7.10 Sænknings-rumtemperatur indstilles 29

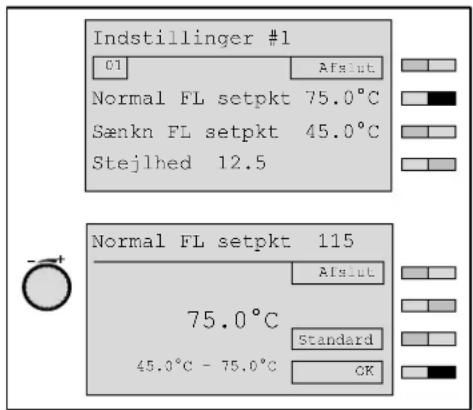

4.7.11 Normal fremløbstemperatur setpunkt indstilles 29

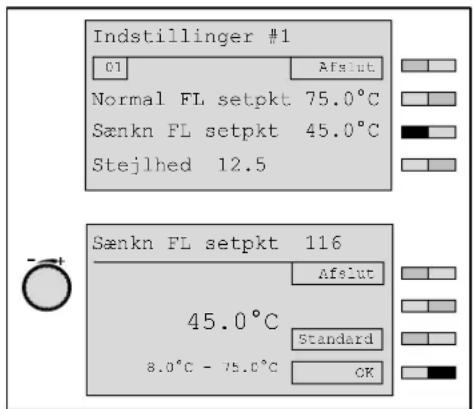

4.7.12 Sænket fremløbstemperatur setpunkt indstilles 30

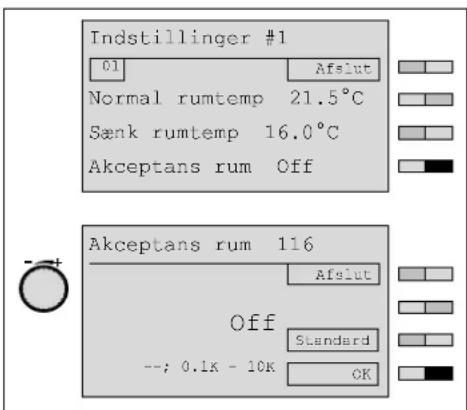

4.7.13 Akceptans rum indstilles 31
4.7.14 Stejlhed indstilles 31

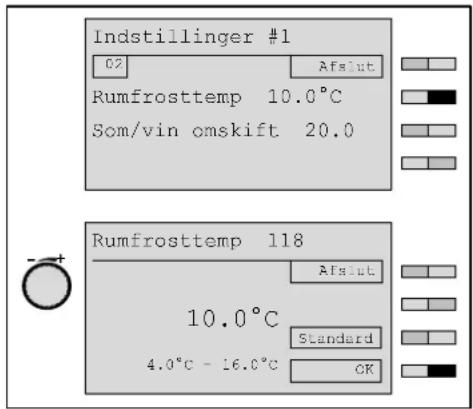

4.7.15 Beregnet rumfrosttemperatur indstilles 33
4.7.16 Sommer/vinter omskiftning indstilles 33

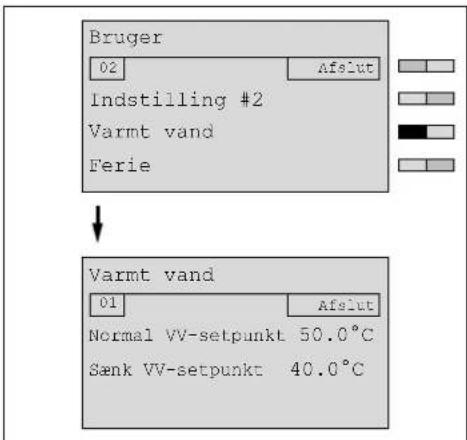

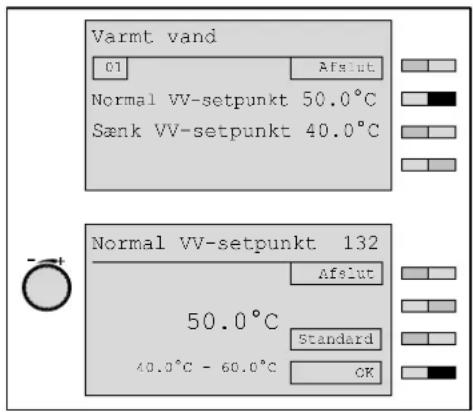

4.7.17 Normal varmtvands temperatur indstilles 34

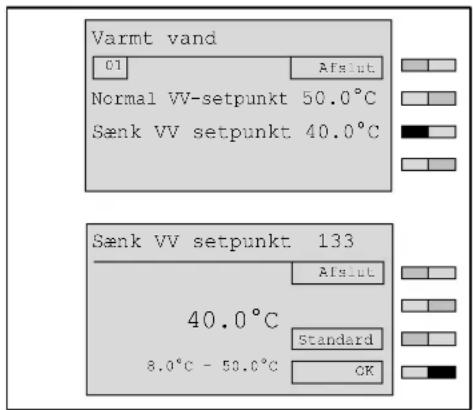

4.7.18 Sænkning varmtvands temperatur indstilles 34

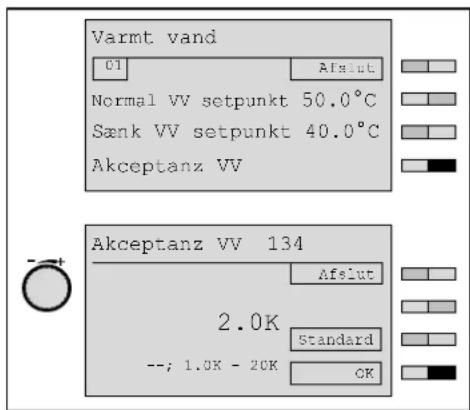

4.7.19 Akceptans VV bliver indstillet 35

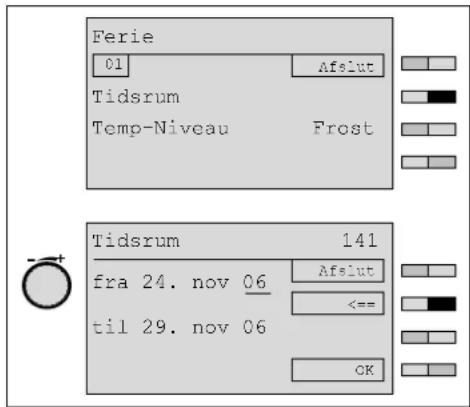

4.7.20 Ferietid indstilles 35
4.7.21 Temperaturniveau indstilles 36
4.7.22 Feriefunktion sluttes 36

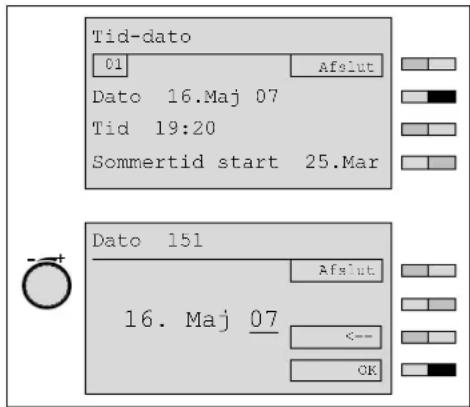

4.7.23 Dato, tid og sommertidsomskiftning indstilles 37

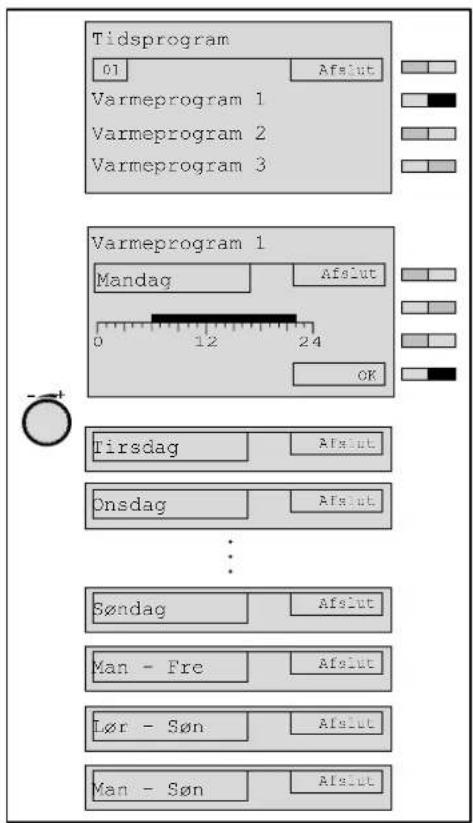

4.7.24 Tidsprogram forespørges 38

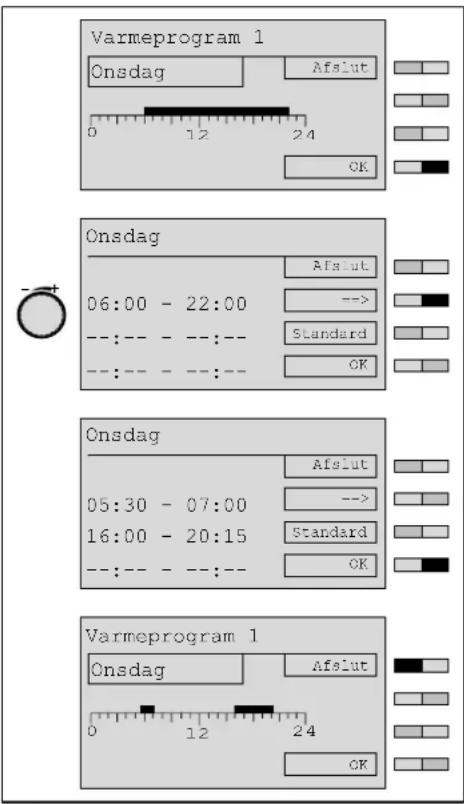

4.7.25 Tidsprogram ændres 39

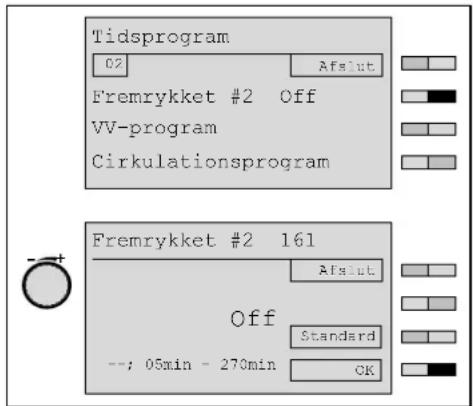

4.7.26 Fremrykket VK#2 indstilles 40

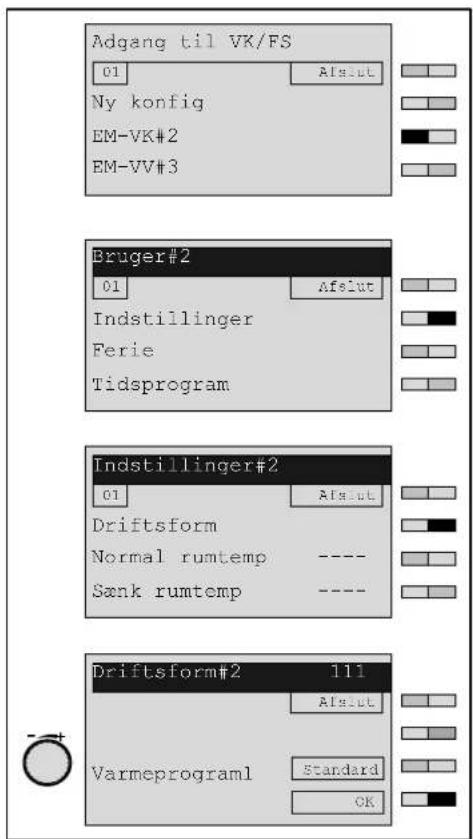

4.7.27 WCM-EM uden tilordnede WCM-FS indstilles 41

5 Stikordsregister 43

1 Brugeranvisninger

1 Brugeranvisninger

1.1 Brugeranvisninger

Denne montage- og driftsvejledning er fast tilhørende fjernbetjeningen og skal altid opbevares på opstillingsstedet.

1.2 Vejledning for bruger

1.2.1 Symboler

FARE

ADVARSEL

FORSIGTIG

Umiddelbar fare med høj risiko.

Manglende overholdelse kan medføre alvorlige eller livstruende personskader.

Manglende overholdelse kan medføre skader i det omkringliggende miljø, alvorlige eller livstruende person-skader.

Fare med lav risiko.

Manglende overholdelse kan forårsage materiel skade eller begrænset personskade.

Vigtig information.

Opfordring til en konkret handling.

Denne betjeningsvejledning henvender sig til forbrugeren. vær opmærksom på at det er den person, som skal betjene apparatet.

Garanti- og ansvarserstatningsydelser i forbindelse med personskade eller materiel skade er udelukket, hvis de kan henføres til en eller flere af følgende årsager:

■ Forkert anvendelse af fjernbetjeningen.
- Ignorering af betjeningsvejledningen.
- Fortsat drift på trods af mangler.
- Uhensigtsmæssigt gennemførte reparationer.
- Anvendelse af uoriginale dele (ikke Weishaupt originaldele).
- Force majeure.

2 Sikkerhed

2 Sikkerhed

2.1 Forskriftsmæssig anvendelse

Fjernbetjeningsstationen WCM-FS 2.0 er egnet for regulering af et varmeanlæg, bestående af en Weishaupt-kondenserende kedel med tilsluttet solvarmanlæg og en solfangerregulering WCM-SOL 1.0 home.

Et andet eller derudover udgående forbrug end det ovenfor beskrevne gælder end ikke i forhold til bestemmelserne. For heraf resulterende skader hæfter Weishaupt ikke. Den risiko hæfter brugere for alene. Til forbrug i henhold til bestemmelserne hører også til at man er opmærksom på hvad der står i driftsvejledningen samt alle eventuelle andre vejledninger, der er ekstra til denne levering.

Det i denne vejledning beskrevne apparat svarer til den godkendte stand af teknikken samt den sikkerhedstekniske regulering. Ved uhensigtsmæssig eller ikke i overensstemmelsemæssig brug kan der opstå risiko for bruger eller tredje person hhv. en notering af apparatfunktionen er ikke helt udelukket.

2.2 Sikkerhedsanvisninger

Mangler af sikkerhedsmæssig betydning skal omgående afhjælpes.

2.3 Bortskaffelse

• Anvendte materialer skal bortskaffes miljømæssigt korrekt.
  ▶ I den forbindelse skal de gældende nationale regler og bestemmelser overholdes.

3 Produktbeskrivelse

3 Produktbeskrivelse

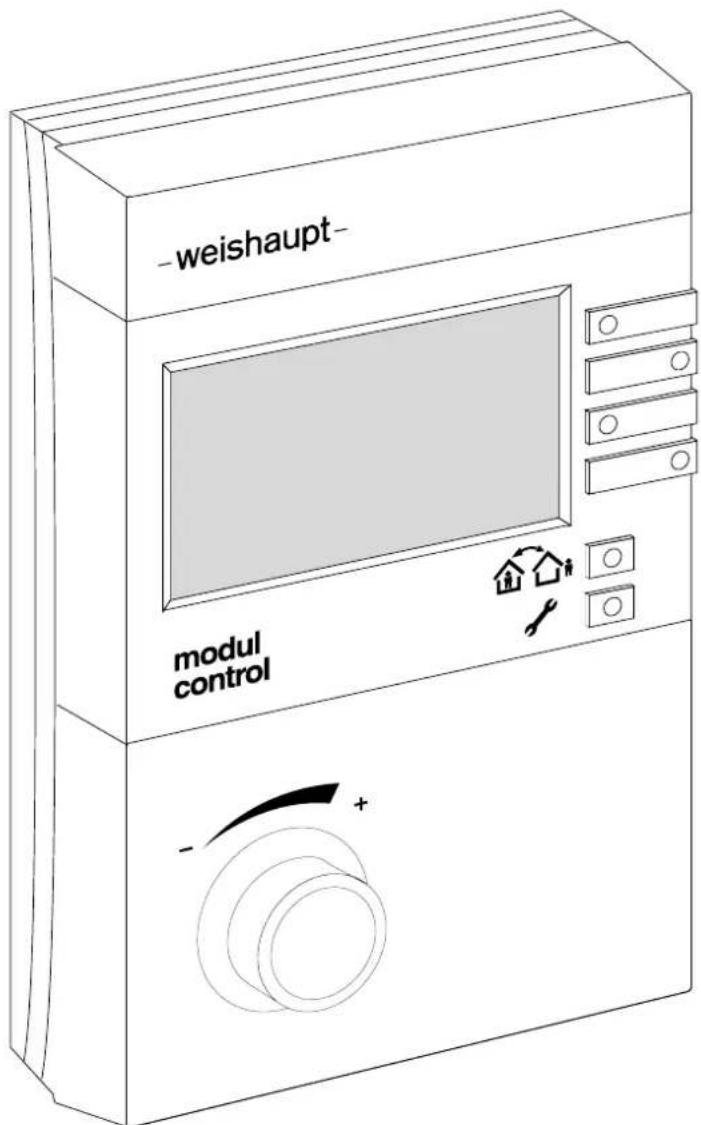

Fjernbetjeningsstationen WCM-FS 2.0 er en regulerings- og betjeningsapparat for WCM-komponenter, f.eks. en Weishaupt-kondenserende kedel i kombination med en solvarmeregulering WCM-SOL 1.0 home.

3.1 Typebetegnelse

WCM Type: Weishaupt Condens Manager

-FS Type: Fjernbetjeningsstation

4 Betjening

4 Betjening

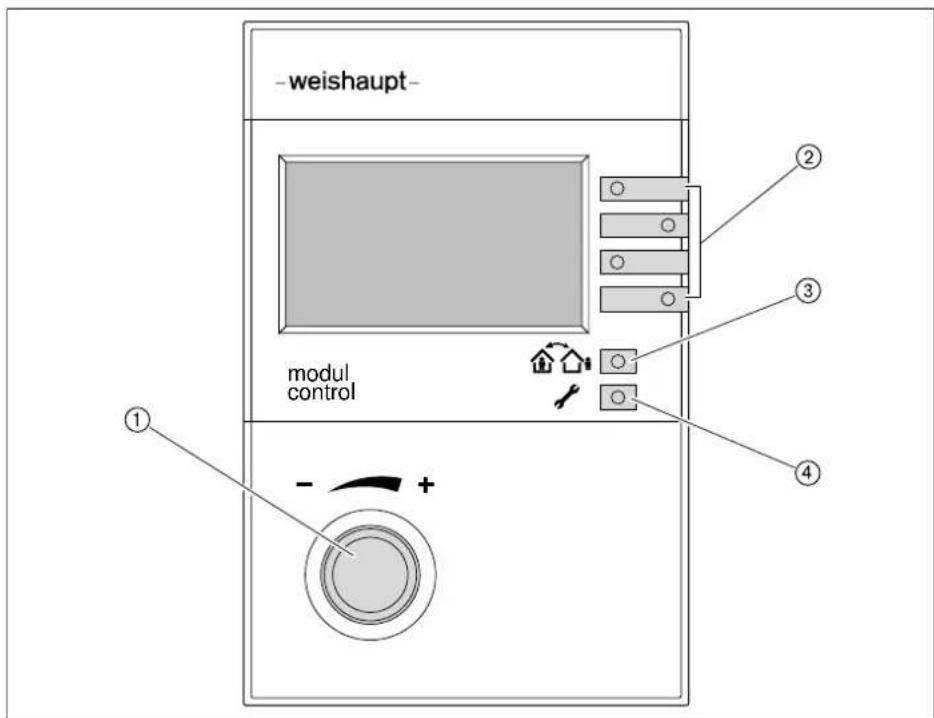

4.1 Betjeningspanel

1	Drejeknap Navigatorer gennem	menuer og parametre,hvor værdier skal ændres.Belysning tilkobles.
2	Funktionstasterne 1 ... 4 Funktionen aktiveres.
3	Tilstede- og fraværstast Varmeprogram afbrydes kort hhv. forlænges.Virkningsperiode indstilles.
4	Menutast Bruger-menu aktiveres hhv. forlades.

4.2 Display

Afhængigt af anlæggets bestykning kan der forekomme afvigelser i displayvisningen.

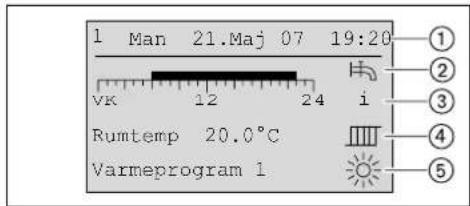

4.2.1 Standardvisning

Fabriksindstilling

Eksempel på displayvisning fabriksindstilling (Standard).

1 eBUS-adresse, ugedag, dato, tid
2 Symbol varmtvandsproduktion
3 Information tidsprogrambjælken (VK = Varmekreds, VV = Varmtvands-ladekreds)
4 Aktuel rumtemperatur i givet fald aktuel fremløbstemperatur (ingen displayvisning af rumtemperatur, når fjernbetjeningsstation WCM-FS er indbygget i kedlen)
5 Driftsform med symbol

Symbol driftsform

	Normaldrift
	Sænkningsdrift
	Sommer (Kun varmtvandsproduktion)
	Standby

4 Betjening

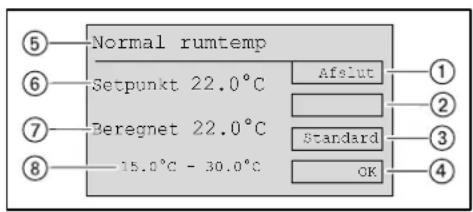

4.2.2 Indstillingsmenu standardvisning

① Visning funktionstast 1 Afslut Indstillingsforløb afbrydes uden at gemme og menuen forlades.
② Visning funktionstast 2 i givet fald specialfunktion f.eks. Ferie, VV-Push...
③ Displayvisning funktionstast 3 Standard Fabriksindstilling vises.
④ Displayvisning funktionstast 4 OK Ændret værdi gemmes og menu forlades.
⑤ Indstillingsmenu
⑥ Rumtemperatur setpunkt
⑦ Aktuel rumtemperatur
⑧ Værdiområde

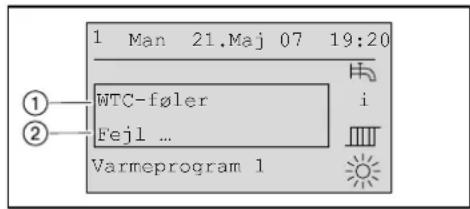

4.2.3 Display fejl

Displayvisningen kan aflæses på hver WCM- apparat der er på systemet.

- Fejlen noteres og VVS- eller servicefirmaet underrettes.

① Fejlområde og fejltype
② Fejlkode der specificerer fejlen

4.2.4 Servicevisning

Visning bliver slukket af WTC.

Symbolet vandhane er kun vist när der er tilsluttet en varmtvandsbeholder.

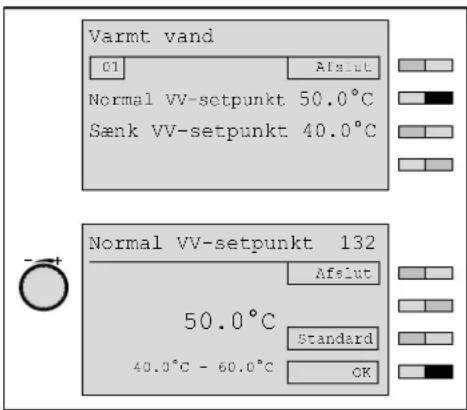

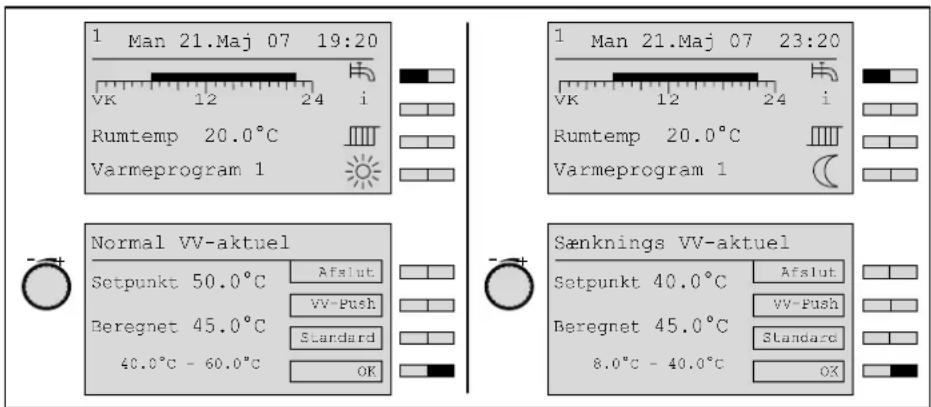

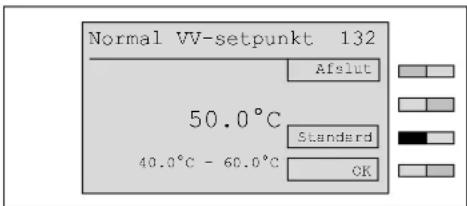

I standardvisningen kan Normal VV-setpunkt kun ændres i normaldrift varmt vand og Sænk. VV-setpunkt kan kun ændres i sænkningsdrift varmt vand.

▶ Tryk på funktionstast 1 (vandhane).

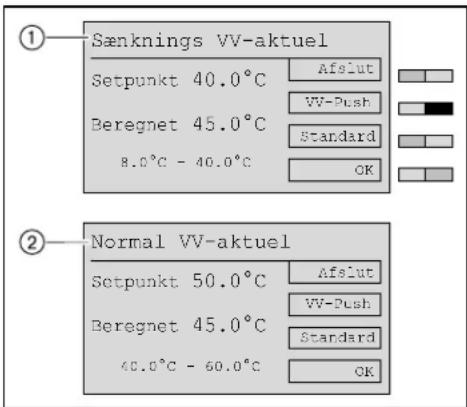

√ Menuen Sæknings VV-aktuel eller Normal VV-aktuel vises.
Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

Med varmtvands-pushfunktionen kan et forhøjet varmtvands-forbrug udover de indstillede tider blive dækket.

Varmtvands-temperatur opvarmes en gang til normal varmtvands-setpunkt.

Samtidig bliver cirkulationspumpen sat i drift.

▶ Tryk på funktionstast 1 (vandhane).
√ Sæknings VV-aktuel bliver vist
Med funktionstast VV-Push lukkes varmtvands-pushfunktionen.
√ Visningen veksler kortvarigt mellem Sænk ① til Normal ②

4 Betjening

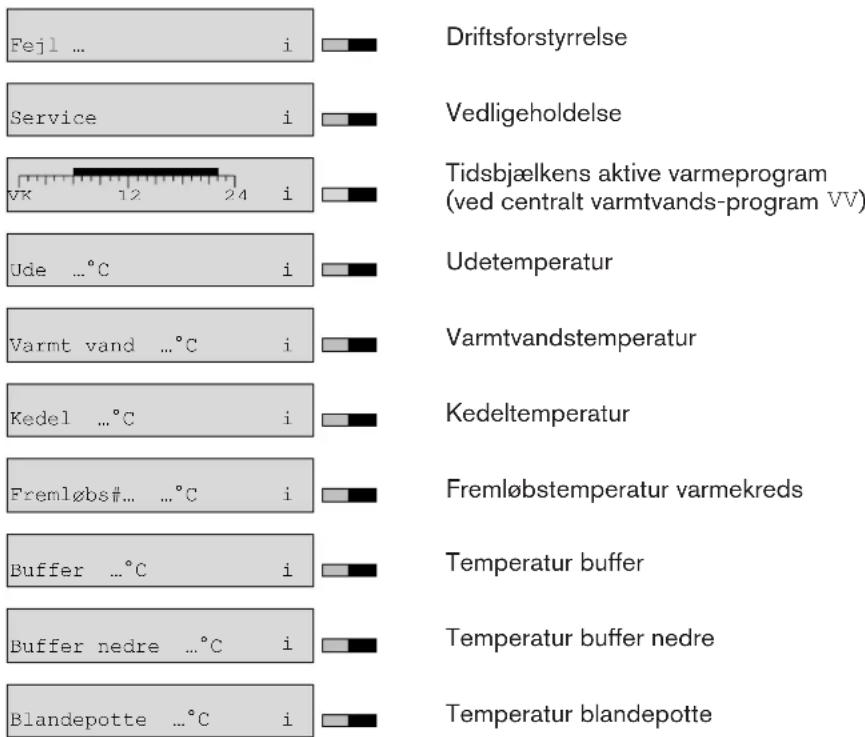

4.3.2 Generelle informationer vises

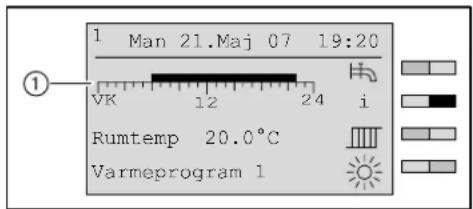

I standardvisningen viser tidsbjælken ① det aktive varmeprogram (VK = varmekreds hhv. VV = varmtvandsladekreds). Ved hvert tryk på funktionstast 2 i bliver varmeanlæggets aktuelle værdier vist efter hinanden. Den sidst valgte information forbliver stående i displayet og bliver kun slettet ved fejl eller ved adversel.

Anlæggets informationer er afhængig af anlægsomfang.

Er der tilsluttet en solvarmeregulering WCM-SOL eller kaskademanager WCM-KA til systemet, bliver kedeltemperaturen ikke vist.

4 Betjening

Varmekredsens statusinformation:

Status#... ... i	Yderligere aktiverede funktioner
GulvudtørringService	GulvudtørringsfunktionSkorstensfejer-funktion bliver udført på kedlen.
SOL-overtemp	Varmefrigivelse på grund af solvarme over-temperatur.
SOL-overskud	Varmefrigivelse på grund af solvarmeover-skud.
Frost	Frostsikring aktiv
Syst-Standby	System er i standby-drift.
Frostsikrings-grænse	Udetemperatur går under frostgrænsen.Anlægget opvarmes direkte til normaltem-peratur.
Sommer	Gennemsnitlig udetemperatur går under sommeromkoblingstemperatur. Varmen er off.
Varmegrænse	Gennemsnitlig udetemperatur ligger over rumtemperatur setpunkt. Varmen er off.
Termostat	Rumtermostatfunktion har frakoblet var-men.
Adaption	Automatisk adaption blev aktiveret.
Opti ON	Anlægget varmer ifølge indkoblingsopti-meringen.
VV aktiv	Varmtvands-produktion bliver gennemført.
Akceptans varme	Niveau-reducering på grund af højt sol-varmeudbytte.
Normal	Aktuelt foreliggende temperaturniveau. Den aktuelle driftsform bliver ikke oversty-ret af ovenfor nævnte funktioner.
Sænk	Aktuelt forekommende temperaturniveau.
Standby	Aktuelt forekommende temperaturniveau.
Sommer	Aktuelt forekommende temperaturniveau.

Varmtvandsladekredsens statusinformation:

Status VV ... i	Yderligere aktiverede funktioner
VV aktiv	Varmtvands-produktion bliver gennemført.
SOL-overtemp	Varmefrigivelse på grund af solvarme over-temperatur.
SOL-overskud	Varmefrigivelse på grund af solvarmeover-skud.
Akceptans VV	Niveau-reducering på grund af højt sol-varmeudbytte.
Normal	Aktuelt foreliggende temperaturniveau.Den aktuelle driftsform bliver ikke oversty-ret af ovenfor nævnte funktioner.
Sænk	Aktuelt forekommende temperaturniveau.
Standby	Aktuelt forekommende temperaturniveau.
Sommer	Aktuelt forekommende temperaturniveau.

4 Betjening

De følgende displayvisninger vises udelukkende ved anvendelse af en solvarmere-gulering WCM-SOL 1.0 home.

Solfangerens temperatur

Sænknings temperatur

Dagens solvarmeudbytte

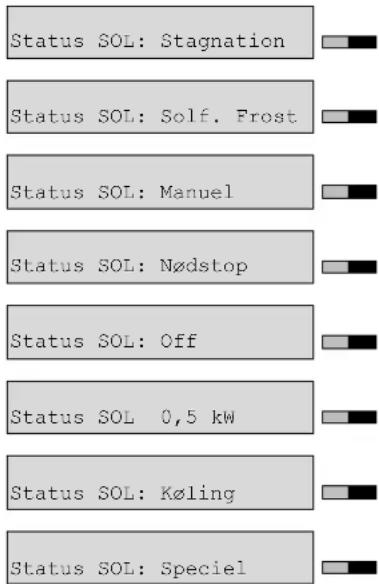

Solvarmekredsens statusinformation:

Overhedningsbeskyttelse for solfanger, hydraulik og sænkningstemperatur.

Solfangerens frostsikring er aktiv.

Solvarmereguleringen er i manuel funktion.

Solvarmereguleringen er i nøddrift.

Ingen energiudbytte fra solvarmeanlægget.

Energiudbytte fra solvarmeanlægget (i kW).

Solvarme returkøling.

Solvarme energigevinst: DTR speciel fase T1-T2

På grund opdatering af de viste informationer kan der forekomme forsinkelser ved visningen.

4 Betjening

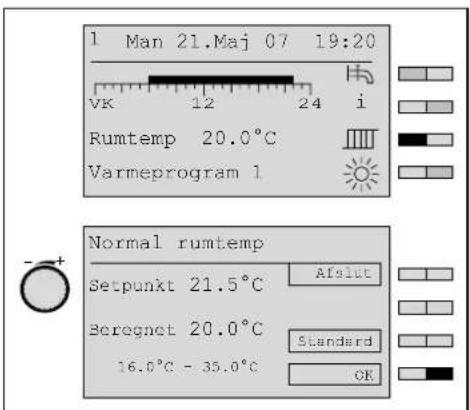

4.3.3 Rumtemperatur indstilles

Pågældende driftsform og indstilling i fagmandens-menu kan afvige i visningen.

Driftsform Symbol Visning
Normal		Normal rumtemp
		Normal FL setpunkt
Varmeprogram 1 ... 3 i varmedrift		Normal rumtemp
		Normal FL setpunkt
Varmeprogram 1 ... 3 i sænkningsdrift		Sænk rumtemp
		Sænk FL setpunkt
Sænk		Sænk rumtemp
		Sænk FL setpunkt
Standby		Rumfrostsikringstemp
Sommer		Rumfrostsikringstemp

▶ Tryk på funktionstast 3
√ Afhængigt af reguleringskonfiguration bliver ... Rumtemp eller ... FL beregnet vist.
Med drejeknappen bliver den ønskede værdi indstillet.
▶ Gemmes med funktionstast 4 OK.

4 Betjening

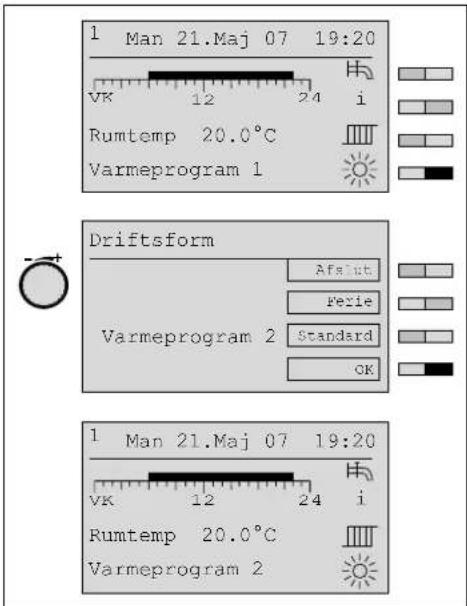

4.3.4 Driftsform vælges

Alt efter anlægsvariant bliver menuer og parametre op- eller nedblendet.

Driftsform

Standby	Ingen varmedrift og ingen varmtvandsproduktion.Frostsikring er aktiv.
Varmeprogram 1 ... 3	Varmeprogram 1 ... 3 kan blive indstillet individuelt(se kap. 4.7.25).
Sommer	Ingen varmedrift kun varmtvandsproduktion.Frostsikring er aktiv.
Normal	Varmen er stadig i varmedrift.Varmtvandsproduktion bliver gennemført efter varmt-vandstidsprogrammet.
Sænk	Varmen er stadig i sænkningsdrift hhv. frostsikring, den er afhængig af den indstilling fagmanden har foretaget.Varmtvandsproduktion bliver gennemført efter varmt-vandstidsprogrammet.

Ved varmeprogram 1 - 3 virker:

• Tilstede- og fraværsfunktion,
• automatisk sommer-/vinteromskiftning og
• rumtermostatfunktion.

Ferie indstilles (se kap. 4.7.20).

▶ Tryk på funktionstast 4
√ Menu Driftsform bliver vist.
Med drejeknappen træffes valget og gemmes med funktionstast OK.
√ Den gemte driftsform bliver vist

4 Betjening

4.4 Tilstede- og fraværsfunktion

Med tilstede- og fraværsfunktionen kan varmeprogrammet kortvarigt blive forlænget eller afbrudt.

Denne funktion er kun mulig ved driftsform varmeprogram 1 ... 3.

Tilstede- og fraværsfunktionen er aktiv til:

• næste automatiske omkobling af varmeprogrammet.
• ved fornyet tryk på tasten bliver varmeprogrammet igen aktivt.

Tilstede- og fraværsfunktionen virker ikke:

■ ved en central,
- ved en WCM-FS der har en WCM-EM der er sat i gruppe med en varmtvandsfunktion.

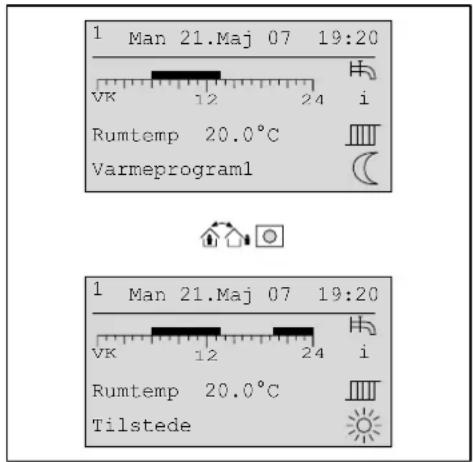

4.4.1 Varmeprogram aktiveres

Fra sænkningstemperatur omkobles kortfristet til normaltemperatur.

▶ Tryk på tilstede- og fraværstasten.
√ Tidsbjælken bliver forlænget, driftsform Varmeprogram 1 veksler til Tilste-de, symbolet måne veksler til sol.

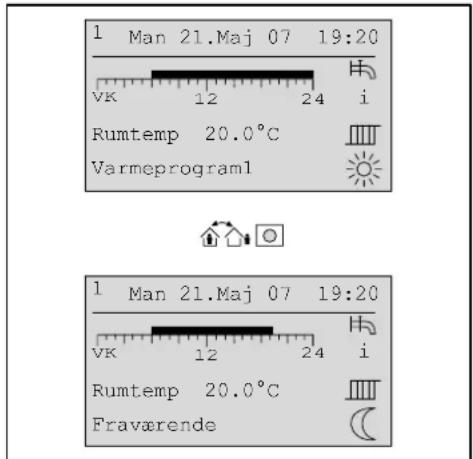

4.4.2 Varmeprogram afbrydes

Fra normaltemperatur omkobles kortfristet til sænkningstemperatur.

▶ Tryk på tilstede- og fraværstasten.
√ Tidsbjælken bliver forkortet, driftsform Varmeprogram 1 veksler til Fraværende, symbol sol veksler til måne.

4 Betjening

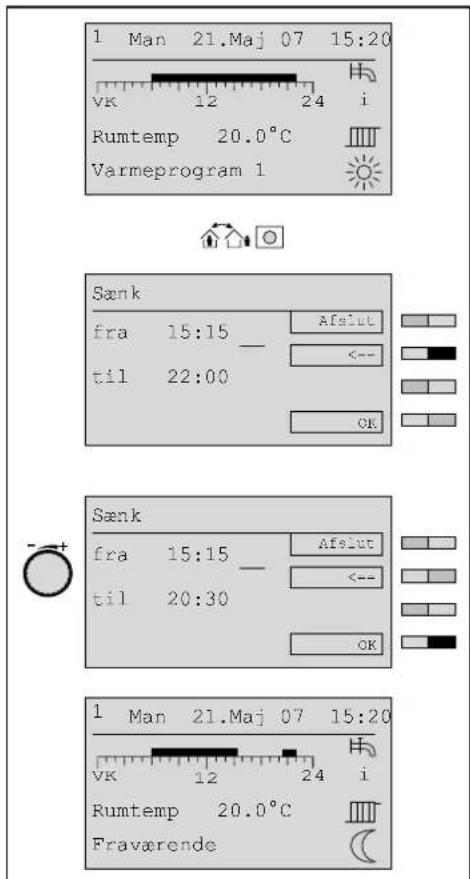

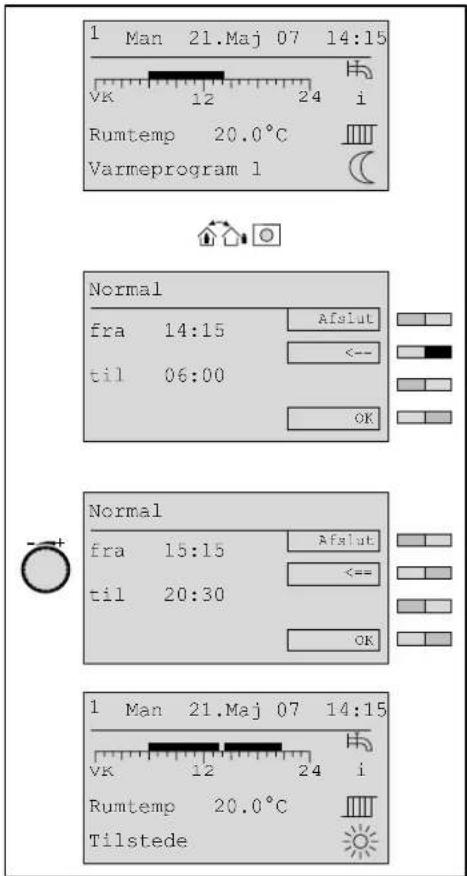

4.4.3 Varmeperiode indstilles

Indstillinger:

• fra aktuel tid,
• til næste skift af varmecyklus

Fra sænkningsniveau til opvarmningsfase

• Tilstede- og fraværstasten trykkes ind i 1,5 sek.
  √ Indlæsningsmenuen vises.
  Med drejeknappen indstilles den ønskede tid.
  ▶ Med funktionstasten <= bevæges cursoren.
• Og gemmes med et tryk på funktionstasten OK.
  √ Tidsbjælken forlænges til den indstillede tid, Tilstede og symbolet sol bliver vist.

Funktion afbrydes

▶ Tryk på tilstede- og fraværstasten.
√ Funktion bliver afbrudt. Varmeprogram 1 og symbol måne bliver vist.

4 Betjening

Fra driftsfase til sænkningsniveau

▶ Og gemmes med tryk på tasten OK.
√ Tidsbjælken forkortes til den indstillede tid. Fraværende og symbolet måne bliver vist.

Funktion afbrydes

▶ Tryk på tilstede- og fraværstasten.
√ Funktion bliver afbrudt. Varmeprogram 1 og symbolet sol bliver vist.

4 Betjening

4.5 Bruger-menu aktiveres

Bruger-menu aktiveres

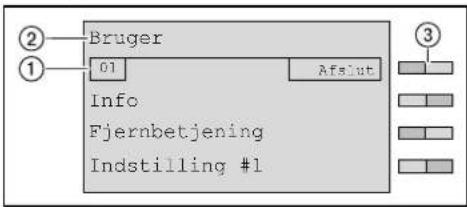

▶ I standardvisningen trykkes kort på menutasten
√ Bruger-menu bliver vist.

① Sidetal menu
② Bruger-menu
③ Funktionstast valg af menu

Yderligere sider vises.

▶ Drej på drejeknappen.
√ Yderligere sider i menuen bliver vist.

Valg af menu

▶ Vælg menu og tryk på tilsvarende funktionstast.
√ Menu bliver vist.

4 Betjening

Parameter vælges og indstilles

▶ Vælg parameter og tryk på tilsvarende funktionstast.
√ Parameter bliver vist.
Med drejeknappen træffes valget og indstillingen gemmes med funktionstast OK.

Parameter tilbagestilles til fabriksindstilling

▶ Tryk på funktionstast Standard.
√ Fabriksindstilling bliver vist.
▶ Funktionstast OK trykkes ind.
√ Fabriksindstilling bliver gemt.

Brugermenu forlades

• Funktionstast Afslut trykkes ind flere gange – eller – menutasten trykkes kort ind.
  √ Standardvisning vises.

4 Betjening

4.6 Menustruktur bruger-menu

Tilsvarende bliver indstillingerne i fagmandens-menupunkter og parameter op- eller nedblendet.

Menupunkt Parameter Betegnelse Fabriksind-			stilling	Indstillet
Menu info 001 Ude max			-
	002 Ude min		-
	003 Udbyttetæller kWh, Wh		MWh, kWh
	004 Samlet udbytte kWh, Wh		MWh, kWh
	005 Statis tik kWh, Wh
Fjernbetjening 101 Rumføler-korrektur(se kap. 4.7.6)			0.0K
Indstillinger#1 112 Normal rumtemp(se kap. 4.7.9)			21.5 °C

4 Betjening

Menupunkt Parameter Betegnelse Fabriksind-			stilling	Indstillet
Tid-dato 151 Dato		(se kap. 4.7.23)	-
	152 Tid	(se kap. 4.7.23)	-
	153 Sommer	tid start(se kap. 4.7.23)	25. marts
	154 Sommer	tid slut(se kap. 4.7.23)	25. okt
Tidsprogram Varmeprogram 1		(se kap. 4.7.24)	-
		Varmeprogram 2	-
		Varmeprogram 3	-
		161 Fremry	kket #2(se kap. 4.7.26)	Off
			VV-Program (se kap. 4.7.24)	-
			Cirk.-program(se kap. 4.7.24)	-

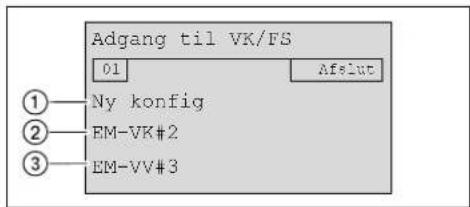

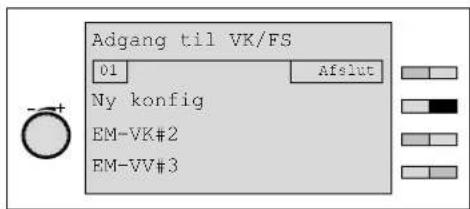

Adgang til VK/FS Ny konfig			-
		Liste over alle EM's uden tilordnet WCM-FS (se kap. 4.7.27)EM-VK#2 eller EM-VV#2...EM-VK#8 eller EM-VV#8	-

4 Betjening

4.7 Indstillinger i bruger-menuen

4.7.1 Info udefra min. fremkaldes

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstast Info.
√ Menu Info bliver vist.
▶ Tryk på funktionstast Ude min.
√ Parameter Ude min bliver vist.

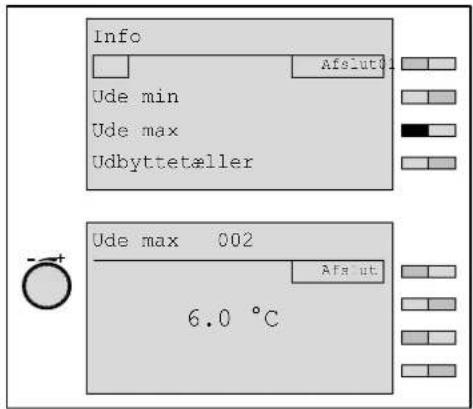

4.7.2 Info udefra max. fremkaldes

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstast Info.
√ Menu Info bliver vist.
▶ Tryk på funktionstast Ude max.
√ Parameter Ude max bliver vist.

4 Betjening

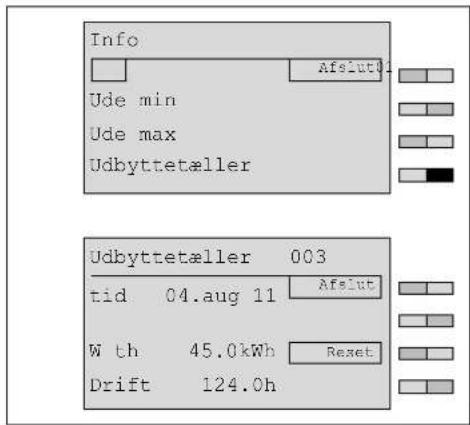

4.7.3 Info solvarme udbyttetæller fremkaldes

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstast Info.
√ Menu Info bliver vist.
▶ Tryk på funktionstast udbyttetæller.
√ Parameter udbyttetæller bliver vist.

4 Betjening

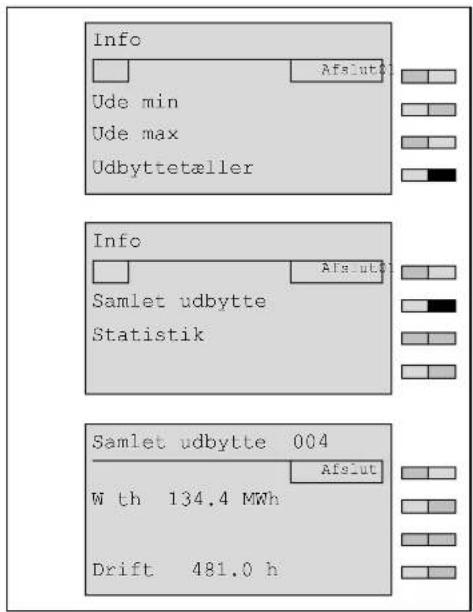

4.7.4 Info samlet solvarmeudbytte fremkaldes

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstast Info.
√ Menu Info bliver vist.
▶ Med drejeknappen bladres til 2. menuniveau.
▶ Tryk på funktionstast Info solvarme.
√ Menu Info solvarme bliver vist.
▶ Tryk på funktionstast Samlet udbytte.
√ Parameter samlet udbytte bliver vist.

4 Betjening

4.7.5 Info solvarme statistik fremkaldes

Visning af solvarme udbytte og driftstider de sidste 14 dage.

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstast Info.
√ Menu Info bliver vist.
Med drejeknappen bladres til 2. menuniveau.
▶ Tryk på funktionstast Statistik.
√ Parameter statistik bliver vist.

4 Betjening

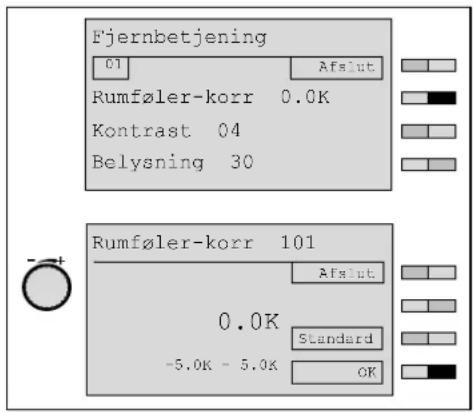

4.7.6 Rumføler-korrektur indstilles

Rumføler kan blive tilpasset til eksisterende termometer.

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Fjernbetjening.
√ Menu Fjernbetjening bliver vist.
▶ Tryk på funktionstasten Rumføler-korr.
√ Parameter Rumføler-korr vises.
Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

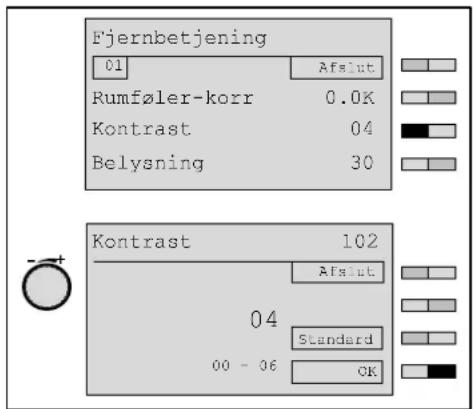

4.7.7 Kontrast indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Fjernbetjening.
√ Menu Fjernbetjening bliver vist.
▶ Tryk på funktionstasten Kontrast.
√ Parameter Kontrast bliver vist.
Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4 Betjening

4.7.8 Belysning indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Fjernbetjening.
√ Menu Fjernbetjening bliver vist.

▶ Tryk på funktionstasten Belysning.

√ Parameter Belysning bliver vist.

Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4.7.9 Normal rumtemperatur indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Indstillinger #1.
√ Menu Indstillinger #1 bliver vist.
▶ Tryk på funktionstasten Normal rumtemp.
√ Parameter Normal rumtemp bliver vist.
Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4 Betjening

4.7.10 Sænknings-rumtemperatur indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Indstillinger #1.
√ Menu Indstillinger #1 bliver vist.

▶ Tryk på funktionstasten Sænkn rumtemp.

√ Parameter Sænkn rumtemp bliver vist.

Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4.7.11 Normal fremløbstemperatur setpunkt indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Indstillinger #1.
√ Menu Indstillinger #1 bliver vist.
▶ Tryk på funktionstasten Normal FL setpkt.
√ Parameter Normal FL setpunkt bliver vist.
Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4 Betjening

4.7.12 Sænket fremløbstemperatur setpunkt indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Indstillinger #1.
√ Menu Indstillinger #1 bliver vist.

▶ Tryk på funktionstasten Sænkn FL setpkt.

√ Parameter Sæknings FL setpunkt bliver vist.

Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4 Betjening

4.7.13 Akceptans rum indstilles

Ved aktuelt tilstrækkelig solfangerudbytte, kan man med en indstilling af disse parametre spare fossile brændstoffer. Via et i WCM-Sol indstillet niveau bliver varmekravet for WTC undertrykket, indtil det er faldet til under den aktuelle rumtemperatur med fradrag fra den indstillede „Akceptans rum“. Blandekredsen forsøger fortsat at regulere til den indstillede setpunktstemperatur.

Med denne funktion, bliver rumføleren WCM-FS 2.0 vurderet, det forudsætter, at FS bliver installeret på et egnet sted.

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Indstillinger #1.
√ Menu Indstillinger #1 bliver vist.
▶ Tryk på funktionstast Akceptans rum.
√ Parameter Akceptans rum bliver vist.
▶ Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

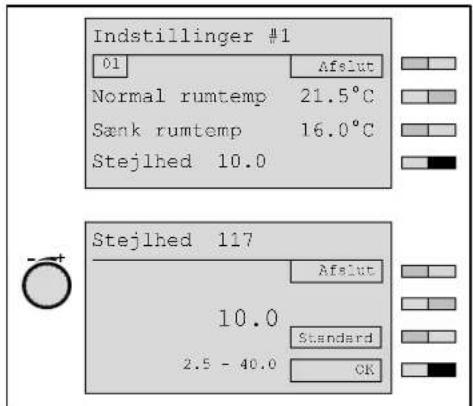

4.7.14 Stejlhed indstilles

Med en ændring af stejlheden kan varmekurven blive tilpasset bygningens varmebehov.

Indstillingsområde er afhængigt af varmekredstype
Varmekredstype (P313/P314) Område Fabriksindstilling

GV-opvarmn. (Gulvvarmeopvarmning)	2.5 - 6.0 2.5
GV-varme (Gulvvarme)	4.0 - 10.0 5.0
Radiator 60 8.0 - 20.0 10.0
Radiator 70 11.0 - 25.0 12.5
Konvektor 11.0 - 40.0 12.5
Universal (fabriksindstilling)	2.5 - 40.0 10.0

Varmekredstypen bliver indstillet af VVS-installatøren under fagmandens menu.

4 Betjening

En ændring af normal rumtemperatur hhv. sæknings rumtemperatur fører til en parallelforskydning af den indstillede varmekurve.

Rumtemperaturen er ved dårligt vejr for kold.

▶ Stejlhed hæves.

Rumtemperaturen er ved dårligt vejr for varm

▶ Stejlhed sænkes

Rumtemperatur er ved mildere vejr for kold.

▶ Normal og sænknings-temperatur forhøjes.

Rumtemperaturen er ved mildere vejr for varm

① Udetemperatur
② Fremløbstemperatur
③ Stejlhed (ved normal rumtemperatur på 20 °C)

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Indstillinger #1.
√ Menu Indstillinger #1 bliver vist.
▶ Tryk på funktionstasten Stejlhed.
√ Parameter stejlhed bliver vist.
Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4 Betjening

4.7.15 Beregnet rumfrosttemperatur indstilles

Parameter rumfrosttemperatur virker direkte på fremløbstemperaturen.

Den indstillede temperatur er ikke den faktiske rumtemperatur i tilfælde af frost. Afvigelsen er ubetydelig ved korrekt indstillet stejlhed.

Rumtemperaturen hæves, hvis den faktiske rumtemperatur i frosttilfælde falder til den kritiske værdi.

En for højt indstillet rumfrosttemperatur bruger i tilfælde af frost unødig meget energi.

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Indstillinger #1.
√ Menu Indstillinger #1 bliver vist.

Med drejeknappen bladres til 2. menuniveau.

Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

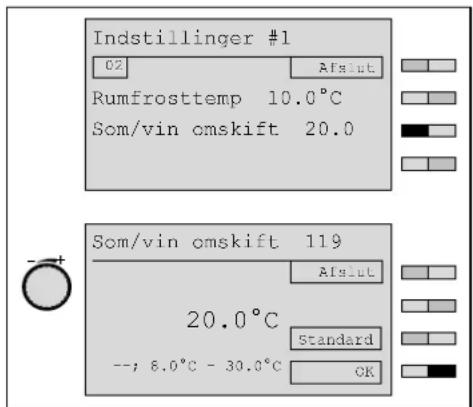

4.7.16 Sommer/vinter omskiftning indstilles

Bliver den indstillede temperatur af den gennemsnitlige udetemperatur overskredet er det kun varmtvandsdriften der er aktiv. Varmekredsen bliver frakoblet.

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Indstillinger #1.
√ Menu Indstillinger #1 bliver vist.

▶ Tryk på funktionstasten Som/ vin omskift.

√ Parameter Som/vin omskift bliver vist.

Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4 Betjening

4.7.17 Normal varmtvands temperatur indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Varmt vand.
√ Menu Varmt vand bliver vist.
▶ Tryk på funktionstasten Normal beregnet VV.
√ Parameter Normal VV setpunkt bliver vist.
▶ Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4.7.18 Sænkning varmtvands temperatur indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Varmt vand.
√ Menu Varmt vand bliver vist.
▶ Tryk på funktionstasten Beregnet VV sænkn.
√ Parameter Sænk VV setpunkt bliver vist.
Med drejeknappen indstilles værdien og gemmes med tryk på funktionstasten OK.

4 Betjening

4.7.19 Akceptans VV bliver indstillet

Ved aktuelt tilstrækkelig solfangerudbytte, kan man med en indstilling af disse parametre spare fossile brændstoffer. Via et i WCM-Sol indstillet niveau bliver varmvandskravet for WTC undertrykket, indtil det er faldet til under den aktuelle temperatur med fradrag fra den indstillede „Akceptans VV“. Blandekredsen forsøger fortsat at regulere til den indstillede Akceptans VV".

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Varmt vand.
√ Menu Varmt vand bliver vist.
▶ Tryk på funktionstast akceptans VV.
√ Parameter akceptans VV bliver vist.
- Den indstillede værdi gemmes med tryk på funktionstast OK.

4.7.20 Ferietid indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Ferie.
√ Menu Ferie bliver vist.
▶ Tryk på funktionstasten Tidsrum.
√ Parameter Tidsrum bliver vist.
▶ Med funktionstasten < = bevæges cursoren.
▶ Med drejeknappen indstilles tidsrummet.
▶ Gem ved tryk på funktionstasten OK.

4 Betjening

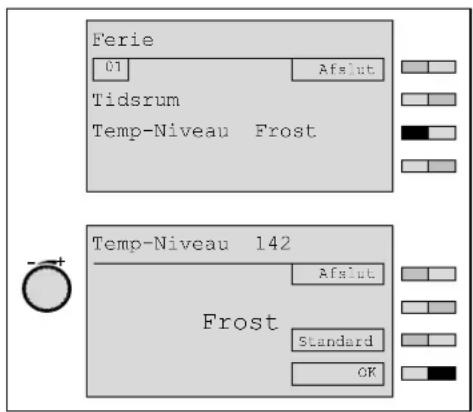

4.7.21 Temperaturniveau indstilles

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Ferie.
√ Menu Ferie bliver vist.
▶ Tryk på funktionstast Temp-niveau.
√ Parameter Temp-niveau bliver vist.
▶ Temp-niveau indstilles med drejeknappen.
√ Frost veksler til sænk
▶ Gem ved tryk på funktionstasten OK.

Frost	Varmen indkobler når temperaturen falder til under den valgte frostsikringstemperatur og opvarmer til sænkningstemperatur.
Sænk	Varme opvarmes ved sænkningstemperatur.

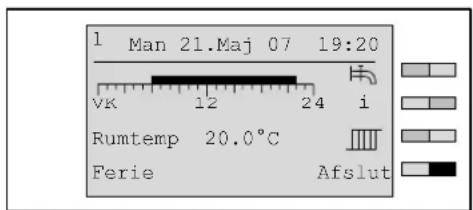

er standardvisningen bliver den aktive feriefunktion vist.

▶ Tryk på funktionstasten Afslut.
√ Feriefunktionen kan afbrydes før tid.

4 Betjening

4.7.23 Dato, tid og sommertidsomskiftning indstilles

Parameteren bliver kun vist på fjernbetjeningsstationen, som er adresseret med central #L, WTC-VK#1, EM-VK#2 eller WTC-VK#1+EM-VK#2. Fra denne bliver tid og dato automatisk overtaget af reguleringskomponenterne.

Tid, Sommertid start og Sommertid slut indstilles på samme måde. Sommertiden bliver altid omskiftet den følgende lørdag til søndag.

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Tid-data.
√ Menu Tid-dato bliver vist.
▶ Tryk på funktionstasten Dato.
√ Parameter Dato bliver vist.
▶ Med funktionstasten <= bevæges cursoren.
▶ Dato indstilles med drejeknappen og gemmes med tryk på funktionstasten OK.

4 Betjening

4.7.24 Tidsprogram forespørges

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Tryk på funktionstasten Tidsprogram.
√ Menu Tidsprogram bliver vist.
▶ Tryk på funktionstasten Varmeprogram 1.
√ Menu Varmeprogram 1 bliver vist.
▶ Drej på drejeknappen.
√ Ugedag samt tidsrum fra mandag til fredag, lørdag til søndag og mandag til søndag bliver vist.

Tilsvarende fremgangsmåde kan også foretages på Varmeprogram 2, Varmeprogram 3, VV-program og Cirkulationsprogram.

4 Betjening

4.7.25 Tidsprogram ændres

Eksempel

Varmeprogram 1 onsdag ændres:

Varmefase 1:5:30 ... 7:00

Varmefase 2: 16:00 ... 20:15

▶ Niveauet Varmeprogram1 aktiveres (se kap. 4.7.24).
▶ Drejeknappen drejes til onsdag vises.
▶ Funktionstast OK trykkes ind.
▶ Drejeknappen drejes til 05:30 vises.
▶ Med funktionstasten ==> bevæges cursoren.
▶ Drejeknappen drejes til 07:00 vises.
▶ Med funktionstasten ==> bevæges cursoren.
▶ Drejeknappen drejes til 16:00 vises.
▶ Med funktionstasten ==> bevæges cursoren.
▶ Drejeknappen drejes til 20:15 vises.
▶ Gem ved tryk på funktionstasten OK.
√ Det gemte program bliver vist som bjælkediagram.

Pågældende fremgangsmåde kan også ændre Varmeprogram2, Varmeprogram3, VV-program og Cirkulationsprogram.

4 Betjening

Fabriksindstilling tidsprogram

Varmeprogram 1 Man -	Fre 06:00 - 22:00
	Lør - Søn 07:00 - 23:00
Varmeprogram 2	Man - Fre	06:00 - 08:00
		16:00 - 22:00
	Lør - Søn 07:00 - 23:00
Varmeprogram 3	Man - Fre	06:00 - 08:00
		12:00 - 22:00
	Lør - Søn 07:00 - 23:00
VV-Program Man - Fre	05:00 - 21:00
	Lør - Søn 06:00 - 22:00
Cirk.-program	Man - Fre	06:00 - 07:00
		11:00 - 13:00
		17:00 - 19:00
	Lør - Søn	07:00 - 08:00
		11:00 - 13:00
		17:00 - 19:00

4.7.26 Fremrykket VK#2 indstilles

Ved indstilling af adresse WTC-VK#1+EM-VK#2 kan der i menuen med parameter Fremrykket #2 blive fastsat et ind- og udkoblingstidspunkt på udvidelsesmodulet EM#2 uafhængigt af VK#1.

Indstillingsområde

Off

05 min ... 270 min

▶ Menu tidsprogram aktiveres (se kap. 4.7.24).
▶ Drejeknap drejes til Fremrykket #2 bliver vist.
▶ Funktionstast Fremrykket #2 trykkes ind.
▶ Med drejeknappen ændres værdien.
▶ Gemmes med funktionstasten Ok.
√ Display viser den ændrede værdi.

- Funktionstast Afslut trykkes ind flere gange – eller – menutasten trykkes kort ind.

4 Betjening

4.7.27 WCM-EM uden tilordnede WCM-FS indstilles

Der kan blive betjent flere udvidelsesmoduler på en fjernbetjeningsstation. I menupunktet Adgang til VK/FS bliver alle udvidelsesmoduler uden tilordnede WCM-FS oplistet og kan blive indstillet via dette menupunkt.

▶ Bruger-menu aktiveres (se kap. 4.5).
▶ Funktionstast Adgang til VK/FS trykkes ind.
√ Menu Adgang til VK/FS bliver vist.

① Ny konfiguration
② Displayvisning udvidelsesmodul varmekreds uden tilordnet fjernbetjeningsstation
③ Displayvisning udvidelsesmodul varmt vand uden tilordnet fjernbetjeningsstation
Med en bekræftelse på funktionstast ny konfig bliver alle tilsluttede WCM-EM uden sammenhæng med WCM-FS på ny registreret/identificeret og vist.

Udvidelsesmodul uden tilordnede WCM-FS indstilles

▶ Tryk på funktionstast EM-VK#2.
√ Bruger#2 bliver vist med sort baggrund.
▶ Indstillinger foretages.

Parametre der ikke er aktive bliver vist med ---- og kan ikke blive indstillet.

4 Betjening

Udvidelsesmoduler uden tilordnede WCM-FS søges

Hvis der ikke bliver vist et eller flere udvidelsesmoduler skal der gennemføres en ny konfiguration.

▶ Funktionstast Ny konfig tryk.

√ Melding Søg konfig bliver kort vist, derefter vises igen en oplistning af udvidelsesmodul der ikke har tilsluttet en fjernbetjeningsstation.

Menustruktur udvidelsesmodul varmekreds (Adgang til HK/FS)

Menupunkt Parameter Betegnelse Fabriksind-			stilling	Indstillet
Indstillinger#... 111 Driftsform Varmepro-			gram 1

Menustruktur udvidelsesmodul varmt vand (Adgang til VK/FS)

Menupunkt Parameter Betegnelse Fabriksind-			stilling	Indstillet
Varmt vand	131 Driftsform VV-Program
	132 Normal VV setpunkt 50.0°C
	133 Sænk VV setpunkt 40.0°C
	134 Akceptans VV		-
Ferie 141 Tidsrum -
	142 Temp-Niveau Frost
Tidsprogram VV-Program			-
		Cirk.-program	-

5 Stikordsregister

A

Advarsel 9

Ansvar 4

B

Belysning 7,28

Betjeningsområde 7

Bortskaffelse 5

Bruger-menu 19

D

Dato 37

Display 27, 28

Displayvisning 9

Displayvisningen 8

Driftsform 8, 14, 15

F

Fabriksindstilling 8, 20, 21, 42

Fabriksindstilling stejlhed 31

Fabriksindstilling tidsprogram 40

Fejl 9

Ferie 35,36

Ferie sluttes ....36

Fremløbs-setpunkt 29,30

Fremrykket VK#2 40

Frostsikring 33

Frostsikringstemperatur 36

Funktionstast 7

G

Garanti 4

|

Information 11

K

Kontrast 27

M

Menustruktur 21,42

Menutast 7

Måne 8

N

Normaldrift 8

P

Paraply 8

R

Rumfrosttemperatur 33

Rumføler-korrektur 27

Rumtemperatur 14, 28, 29, 32

S

Sikkerhedsforholdsregler 5

Sol 8

Solvarme statistik 26

Solvarme udbytte 25

Solvarme udbyttetæller 24

Sommer/vinter omskiftning 33

Sommertid 37

Standardvisning 8,9

Standardvisningen 10

Standby 8

Stejlhed 31, 32

Symbol 14

Symbol driftsform 8

Sænkningsdrift 8

Sænknings-rumtemperatur 29

T

Temperaturniveau 36

Tid 37

Tidsprogram 38, 39

Tidsprogrambjælken 8

Tilstede- og fraværsfunktion ....16

Udvidelsesmoduler 41

V

Vandhane 8

Varmekredstype 31

Varmekurven 31

Varmt vand 34, 35

Max Weishaupt påtager sig intet ansvar for fejl og mangler i vejledningen.

Eftertryk er forbudt. Telefon-nummer og mail-adresse findes på www.weishaupt.dk

Produkt Beskrivelse	Ydelse
	W-brænder Den gennemprøvede kompakte serie. Fordele:Energibesparende, støjsvag, stabil og servicevenlig.Fuldautomatisk olie-, gas- og kombibrænder foren- og flerfamiliehuse samt industri. I Purflambrændere sker forbrændingen af olie næsten udensoddannelse, og NOx reduceres kraftigt.		op til 570 kW
	monarch® og De legendariske industribrændere:industribrændere Gennemprøvet, lang levetid, nem at overskue. Olie-,gas- og kombibrændere til centrale varmeforsynings-anlæg.		op til 11.700 kW
	multiflam® brænder Banebrydende Weishaupt-teknologi for storebrændere: Minimale emissionsværdier, især vedydelser over en MW. Olie-, gas- og kombibrændered med patenteret brændstofopdeling.		op til 17.000 kW
	WK- En modulært opbygget energipakke: Lette atIndustribrændere tilpasse, robuste og effektive. Olie-, gas- og kombi-brændere til industrianlæg.		op til 22.000 kW
	Thermo Condens	Kondenserende gaskedler med SCOT-system:Effektiv, energibesparende, miljørigtig og -venlig. Ideelfor en- og flerfamiliehuse samt mindre industri. Og somgulvmonteret kondenserende gaskedel til det storevarmebehov med ydelser op til 1200 kW (kaskade).	op til 1200 kW
	Varmepumper Varmepumpeprogrammet tilbyder løsninger tiludnyttelse af varme i luft, jord og grundvand.Systemet er velegnet til nybyggeri og renovering.Det er muligt at opstille flere varmepumper i enkaskade		op til 130 kW
	Solfangere Gratis energi fra solen. Totalt afstemte komponenter.Pæne formstøbte flade solfangere som supplementtil opvarmning og brugsvandopvarmning.
	Varmtvandsbeholdere Etattraktivt program til brugsvandopvarmning deromfatter klassiske varmtvandsbeholdere. Passer tilbåde brændere og kondenserende gaskedler.
	SRO-teknik /bygningsautomation Hos Weishaupt finder De det samlede spektrum afmoderne SRO-teknik.Fremtidsorienteret, økonomisk og fleksibelt.
	Service Produkt og service giver tilsammen den fuldstændigeWeishaupt ydelse. Egen serviceorganisation garan-terer kunderne hos Weishaupt den størst muligesikkerhed. Vi er der, når der er brug for os, 24 timeri døgnet – 365 dage om året, selv juleaften.
