BRUGSANVISNING 251-16 Futurum
A - Vrider til blæsermotor/spjæld
B - Trykknap til belysning
1, 2, 3 -Blæserens tre hastigheder
5 - Kraftig ventilation til almindelige rum og vådrum
6 - Indikationslampe, som viser, at den kraftige
ventilator er slået til.
Gælder kun for visse modeller.
Der må ikke flamberes under emhætten.
Der skal være tilstrækkelig lufttilførsel i rummet, när
emhætten er i brug samtidig med elementer, som
bruger anden energi end el, fx gaskomfur, gasovn
eller brændeovn.
VEDLIGEHOLDELSE / Rengøring
Emhæten aftørres med en fugtig klud med opvaskemiddel. Filtret bør rengøres ca. 2 gange om måneden ved normal brug. Filterkassen løsnes ved at trykke på knapperne på forkanten. Løsn filteret og fjern filterdugen ved at løsne filterholderen, fig 2. Læg filterdugen og filterkurven i blød i varmt vand med opvaskemiddel. Filterkassen (med filter) kan også vaskes i opvaskemaskinen. Et par gange om året bør emhætten rengøres invendig. Aftør den indvendig med en våd klud påfört opvaskemiddel. Søt filterkassen tilbage og tryk den op, så den klikker på plads.
Brandrisikoen øges, hvis emhætten ikke rengøres så ofte som anbefalet.
Lampeglasset løsnes ved at bevæge skyderne i pilens
retning, fig.3. Røret kan nu udskiftes.
(Lysstofrør sokkel G 23)
HVIS EMHÄTTEN SVIGTER / Service
Kontroller, at sikringen er i orden. Afprøv lyset og samtlige
hastigheder for at konstatere, hvad der ikke fungerer.
Kontakt DTS - Dansk Total Service. De hjælper med at
lokalisere fejlen og anviser nærmeste serviceværksted, så får du
Produktet er omfattet af gældende branchebestemmelser.
3 / 4
s
122586
FIN
TILLBEHÖR
Max. tilslutnigeffekt:300 W ved 230
Utgående spenning
80,100, 130 alt. 145 V
Tilkoblingen skal være fast og volumhetten må være beskyttet
Se separat anvisning.
122586
Rørstuds til tilslutning til aftrækskanal
Overskab til emhætte. (skabshøjde 110 cm.)
Konsolsæt
TEKNISKE DATA
Bredde: 50 og 60 cn

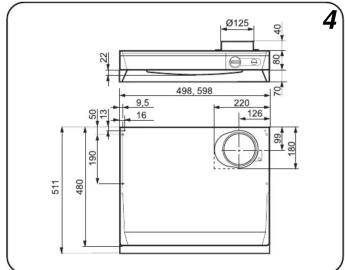

∅vrige mål: se fig. 4.
El-tilslutning: 230 V med iord.
Belysning.
model 250-16: Lysstofrør, sokkel G 23
11 W bredde 60 cm
9 W bredde 50 cm
Max. tilslutnings-
effekt: 300 W ved 230 V
Udgående spænding
fra transformator: 80,100, 130 alt. 145 V
Ved levering er indstillingen 100 V
og 130 V
INSTALLATION
Afledning af udblæsningsluft skal udføres i overensstemmelse
med gældende forskrifter fra den relevante myndighed
Udblæsningsluften må ikke ledes til aftrækskanal, som
anvendes til afledning af røggasser fra brugsgenstande som
bruger anden energi end elektricitet, fx gas/oliekaminer,
brændeovne, etc.
Montering aftilslutningsstuds med spjæld
Udluftningsudstyret er ved leveringen monteret i emhætten.
Spjældakslen placeres i åbningen under spjældlåget, fig 5.
Sørg for, at klamperne B sidder under pladens kant. Udstyret
klikker på plads.
Montering af emhætte
Emhætten kan placeres under eller indbygget i overskab, se
forsiden, respektive fig 6. Afstanden mellem komfur og
emhætte skal være mindst 40 cm. Ved gaskomfurer øges
afstanden til mindst 65 cm. Emhætten kan monteres ved hjælp
ar konsøller, som kan købes som tilbenør, fig 7.
Monteringsanvisning til tilbehør følger med udstyret.
Elektrisk installation
Tilslutningen skal foregå efter forskrifterne og med strømmen
afbrudt fra den pågældende gruppe
Udgående spænding kan ændres i transformatoren (Se separat
anvisning)
Installationen skal udføres af en fagmand.
Justering
Se separat anvisning.
