BRUGSANVISNING 480-11 Futurum
Ved madiavning skal splældet åbnes. Spjældet lukkes automatiskt efter max. 60 min. eller ved at tidsuret manuelt drejes til H
Det er ikke tilladt at flambere under emhætten. Tilstrækkelig med luft må tilføres rummet, når emhætten anvendes samtidig med at produkter som anvender anden energi end el-energi, som eksempel gaskomfur eller gaskaminer.
VEDLIGEHOLDELSE
Rengøring
Emfanget tørres af med en våd klud og lidt opvaskemiddel. Filteret bør rengøres ca 2 gange om måneden ved normal brug. Filter demonteres ved rengøring.
Demontèr filterkasetten ved, at trykke på snaplåsene i bagkanten af filteret, fig 2a. Tag filteret ud af kasetten ved at løsne filterholderen, fig 2b. kom filteret og kasetten i varmt vand med lidt opvaskemiddel tilsat. Filterkasetten kan også rengøres i en opvaskemaskine.
Emfanget bør rengøres indvendigt nogle gange om året.
Aftør indvendigt med en våd klud tilsat lidt opvaskemiddel.
Sæt filterkassetten på plads og tryk op så den låser i hægterne.
Var sikker på, filterkassetten låser sig fast i alle fire hægter.
Risiko for brand kan forekomme, hvis emhætten ikke rengøres så ofte som anbefalet.
Udskiftning af Lysrør
(Lysrør sokkel G 23)
HVIS EMFANGET IKKE FUNGERER.
Service
Kontroller at sikringen er intakt.
Vi anviser nærmeste reparatør, så du får den bedste og hurtigste service.
Garanti
Garantiperioden er 12 måneder fra købsdato. Vedevt. montørbesøg i garantiperioden skal købsdokument forevises.
TEKNISKE DATA
Mål: se fig 4.
Etilslutning: -230 V + jord
Belysning: Lysrør sokkel G 23, 11 W
INSTALLATION
Se separat anvisning
Demontering, fig 8.
Volumhetten leveres med ledning og støpsel for anslutning til jordet veggkontakt.
Injustering
Se egen anvisning.
Demontering fig 8.
Afledning af udblæsningsluften skal udføres efter forskrift fra gældende myndighed. Udblæsningsluften må ikke ledes til aftrækskanal som anvendes til afledning af røggasser (fra eksempel gaskaminer).
Montering af tilslutningsstuds med spjæld

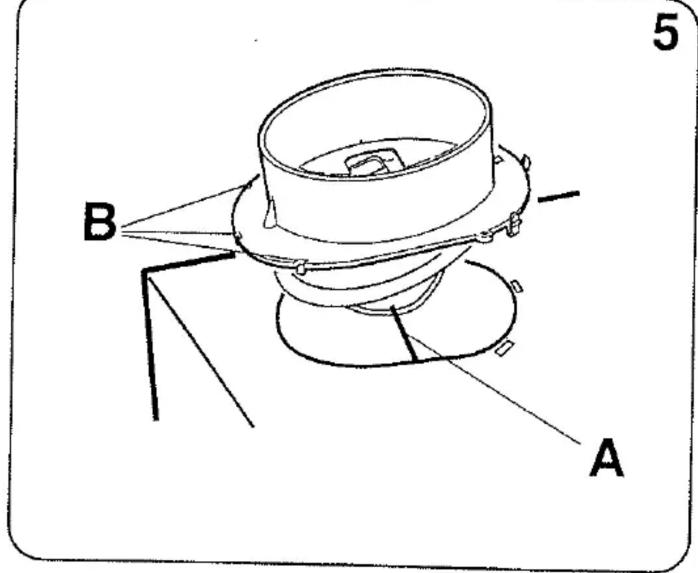

Tilslutningsstudsen leveres med i emfangenpakningen. Spjældakslen A placeres i øjet under spjældlåget, fig. 5. Sørg for at tapperne B sættes under pladekanten. Studsen klikker fast.

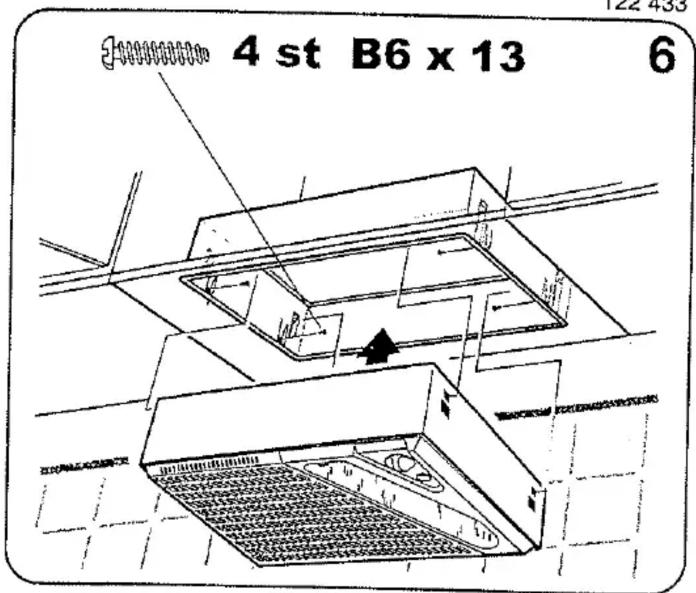

Emfanget monteres i overskab med hjælp af indbygnings-rammen, fig 6. Udskær et hul på 453 x 298 mm. Monter indbygningsrammen i hullet, skru den fast med 4 stk skruer. Tryk derefter emfanget i rammen til den låser fast.
Afstanden mellem Komfur og Emfang skal være mindst 45 cm. Med gaskomfur skal afstanden være 60 cm.
Obs! Udluftningsslangen skal monteres strakt nærmest stutsen fig 7.
Elektrisk installation
Emfanget leveres med ledning, beregnet for montering af stikprop med jord.
Justering:
Se separat anvisning.
Demontering fig 8.
Tryk demonteringspladerna op (1 og 2) mellem Emfanget og ophængningsrammen, så at fjedrene (3) frigøres. Tag emfanget ud af ophængningsrammen (4).
TILBEH∅R
Monteringssæt for tilslutning til udluftningskanal. Anvisning for monteringssæt medfølger.
