BRUGSANVISNING 231 FRANKE

Line drawing of a mechanical component with a curved base and mounting holes (no text or symbols)

BRUKSANVISNING Kolfilterfläkt 231

SÅ HÄR ANVÄNDS KOLFILTERFLÄKTEN

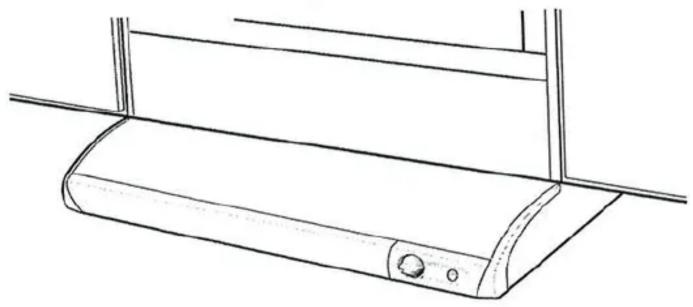

Funktion fig 1

A - Vred för fläktmotor.
B - Tryckknapp för belysning

Använd hastighet 2 vid normal matlagning, hastighet 3 vid intensiv osutveckling och hastighet 1 vid efterventilation.

Att flambera under spisfläkten är inte tillåtet.

SKÖTSEL

Rengöring

Spisfläkten torkas av med våt trasa och diskmedel. Filtret bör rengöras 1 gång i månaden vid normal användning och bör bytas vartannat år, eller i en intervall anpassat till hushållets matvanor. Filter och fläkthjul kan tas loss från spisfläkten vid rengöring.

Lossa filterkassetten genom att trycka in snäppena i framkant. Tag isär filterkassetten och avlägsna kolfiltret genom att lossa filterhållaren, fig 2. Filtret diskas i diskmaskin (endast kolfiltret, eller hela filterkassetten). OBS! Kör filtret separat, matrester kan annars fastna i filtret. Tvättprogram: Intensivt (det effektivaste programmet). Temperatur: 65° (eller 55°). Använd vanligt diskmaskinspulver. Filtret kan torkas i diskmaskinen eller i fläkten (kör fläkten ca 15 min). Någon gång per år bör spisfläkten rengöras invändigt. Tag loss insugningsringen, drag sedan loss fläkthjulet från motorn, fig 3. Torka invändigt med våt trasa och diskmedel. Fläkthjulet och insugnings-ringen diskas i maskin eller genom blötläggning i diskmedel. Fläkthjulet och insugningsringen trycks på plats efter rengöringen.Sätt tillbaka filterkassetten och tryck upp så att den låser fast i snäppena.

Risken för brandspridning ökar om spisfläkten inte rengörs så ofta som anges.

Byte av Iysrör

Lampglaset lossas genom att snäppena trycks i pilens riktning, fig 4. Lysröret är nu åtkomligt för byte. (Lysrör sockel G 23.)

OM SPISFLÄKTEN INTE FUNGERAR

Service

Service Kontrollera att säkringen är hel. Prova belysning och samtliga hastigheter så att Du vet vad som inte fungerar. Ring FRANKE Futurums serviceavdelning 0912 / 40 500. De hjälper till att konstatera felet och anvisar servicefirma så att Du får snabbaste och bästa service.

Produkten omfattas av gällande EHL-bestämmelser

KÄYTTÖOHJE Liesituuletin 231

NÄIN KÄYTÄT LIESITUULETINTA

Toimintakytkimet, kuva 1

A - Tuuletinmoottorin säädin
B - Valaisimen kytkin

Käytä nopeutta 2 normaalissa ruoanlaitossa, nopeutta 3 tehostettuun kärynpoistoon ja nopeutta 1 jälki-ilmanvaihtoon.

Ruokaa ei saa liekittää liesituulettimen alla.

HOITO

Puhdistus

Liesituuletin pyyhitään puhtaaksi kostealla rievulla ja astianpesuaineella. Suodatin on normaalikäytössä puhdistettava kerran kuukaudessa ja vaihdettava kahden vuoden välein. Tarvittaessa puhdistus- ja vaihtovälit voidaan kuitenkin sovittaa käytön mukaan. Suodatin ja siipipyörä voidaan irrottaa liesituulettimesta puhdistuksen ajaksi.

Irrota suodatinkasetti painamalla etureunassa olevat kiinnikkeet alas. Poista suodatinkasetti ja irrota hiilisuodatin irrottamalla suodatinpidike, kuva 2. Suodatin pestään astianpesukoneessa (vain hiilisuodatin, tai koko suodatinkasetti). HUOM! Pese suodatin erikseen, muussa tapauksessa suodattimeen voi tartua ruoantähteitä. Pesuohjelma: Tehopesu (tehokkain ohjelma). Lämpötila: 65° (tai 55°). Käytä tavallista koneastianpesujauhetta. Suodatin voidaan kuivata astianpesukoneessa tai tuulettimessa (käytä tuuletinta noin 15 min) Puhdista laite sisäpuolelta pari kertaa vuodessa. Irrota imurengas ja sen jälkeen siipipyörä moottorista, kuva 3. Pyyhi sisäpuoli puhtaaksi koslealla rievulla ja astianpesuaineella. Siipipyörä ja imurengas pestään koneessa tai liottamalla astianpesuaineessa. Siipipyörä ja imurengas painetaan paikalleer puhdistuksen jälkeen. Aseta suodatinkasetti takalsin paikalleer ja paina sitä ylöspäin niin, että se lukkiutuu kiinnikkeisiin.

Tulipalojen leviämisen vaara kasvaa, jos liesituuletinta ei puhdisteta yhtä usein kuin ohjeessa on esitetty.

Loistelampun vaihto

Lampunlasi irrotetaan painamalla kiinnikkeitä nuolen suuntaan kuva 4. Loistelamppu voidaan nyt vaihtaa. (Loistelamppu, kanta G 23.)

JOS LIESITUULETIN EI TOIMI

Huolto

Tarkasta, että sulake on ehjä. Kokeile valoa ja kaikkia nopeuksiä selvittääksesi, mikä osa ei toimi. Soita Honkoliini Professiona OY, puh. 03 - 225 49 00. Huolto-osasto auttaa sinua selvittämääär vian ja neuvoo huoltoliikkeen, josta saat nopeimman ja parhaar huollon.

TAKUU

Valmistaja antaa laitteelle 1 vuoden takuun ostopäivästä lukien mahdollisten raaka-aine- ja valmistusvirheiden varalta. Säilytä ostokuitti.

TILLBEHÖR

Skåpgenomföring, fig 8.

Fläktöverskåp. (Skåphöjd 110 cm.)

Utluftsgaller, fig 9.

TEKNISKA UPPGIFTER

Bredd: 50, 60, 70 cm

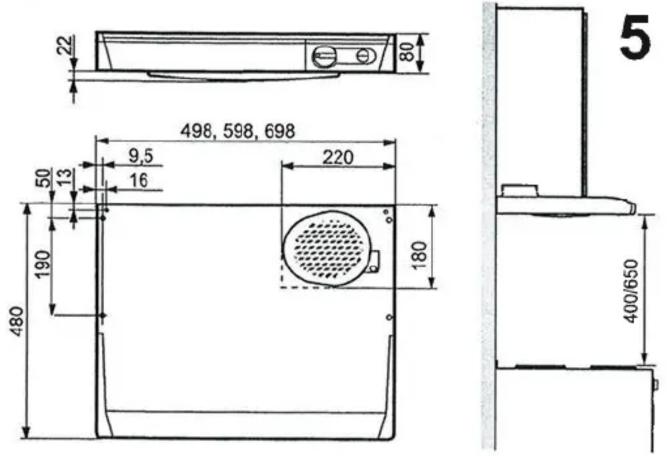

Övriga mått: se fig 5.

Elanslutning: 230 V \~ med skyddsjord.

Effekt: Motor 70 W.

Belysning: Lysrör sockel G 23

11 W bredd 70 och 60 cm

9 W bredd 50 cm

INSTALLATION

Innan produkten används av personer med nedsatt mental, sensorisk eller fysisk förmåga, eller av barn, ska de informeras om hur produkten är avsedd att användas.

Gallret levereras inuti fläkten.

(Tag loss kolfiltret, se fig 2.)

Fäst gallret på fläkten, fig 6.

Montering spisfläkt

Fläkten kan placeras under eller infälld i skåpraden, se framsidan respektive fig 7.

Fläkten kan även monteras med hjälp av konsoler som medföljer fläkten.

Avständet mellan spis/gasspis och fläkt måste vara minst 40 cm. Vid gasspis ökas avständet till 65 cm. Om högre monteringshöjd rekommenderas av gasspisens tillverkare ska hänsyn tas till detta.

Vid montering under skåp måste skåpgenomföring eller ventilationsgaller användas fig 8 och fig 9.

Elektrisk installation

Spisfläkten levereras med sladd och stickpropp för anslutning till jordat vägguttag.

Diagram of a circular drain or filter with arrows indicating flow direction (no text or symbols)

LISÄVARUSTEET

Kaappiläpivienti, kuva 8.

Tuuletinyläkaappi. (Kaapin korkeus 110 cm.)

Ulkoilmaritilä, kuva 9.

TEKNISET TIEDOT

Leveys: 50, 60, 70 cm

Muut mitat: katso kuva 5.

Sähköliitäntä: 230 V \~ suojamaadoituksella

Teho: Moottori 70 W.

Valaistus: Loistelamppu, kanta G 23

11 W leveys 70 ja 60 cm

9 W leveys 50 cm

ASENNUS

Ennen kuin tuote annetaan henkisiltä tai fyysisiltä kyvyiltään tai aisteiltaan rajoittuneiden henkilöiden tai lasten käyttöön, heille on selitettävä, miten tuotetta käytetään.

Ritilä toimitetaan tuulettimen sisällä. (Irrota hiilisuodatin, ks. kuva 2.)

Kiinnitä ritiä tuulettimeen, kuva 6.

Liesikuvun asennus

Liesikupu voidaan sijoittaa kaapiston alle tai sisälle, ks. etusivu sekä kuva 7.

Liesikupu voidaan asentaa myös mukana toimitettavilla kannattimilla.

Tuulettimen ja lieden välisen etäisyyden tulee olla vähintään 40 cm. Kaasuliedestä etäisyys vähintään 65 cm.. Jos kaasulieden valmistaja suosittelee tätäkin suurempaa etäisyyttä, sitä on käytettävä.

Kaapin alle asennettaessa on käytettävä kaappiläpivientiä tai ilmanvaihtoritilää, kuvat 8 ja 9.

Sähköasennus

Liesituulettimen mukana toimitetaan pistokkeellinen johto maadoitettuun pistorasiaan liittämistä varten.
