BRUGSANVISNING F 210 FRANKE

BRUGSANVISNING på emhætte F 210

A - Knap for blæsermotor B - Trykknap for belysning

Anvend hastighed 2 ved normal madlavning, hastighet 3 ved intensiv mados og hastighed 1 ved efterventilation.

Det er ikke tilladt at flambere under emhætten. Tilstrækkelig med luft må tilføres rummet, når emhætten anvendes samtidig med at produkter som anvender anden energi end el-energi, som eksempel gaskomfur eller gaskaminer.

VEDLIGEHOLDELSE/Rengøring

Emhættent tørres af med en våd klud og evt. med opvaskemiddel. Filteret bør rengøres ca 2 gange om måneden ved normal brug. Filter og blæsehjul sidder løst, så det kan rengøres. Tryk på fronttaperne ved filrets forkant, og tag filter og filterkassen ud, figur 2. Filteret lægges i blød i varmt vand, tiltsæltid opvaskemiddel og skyl derefter i varmt vand. Filterkassen kan evt. rengøres i en opvaskemaskine. Et par gange om året bør emhætten rengøres indvendigt. Tag blæserhjulet løs fra motor, se figur 3, tør indvendigt med våd klud og opvaskemiddel. Blæsehjulet og indingsningsring vaskes i opvaskemaskinen eller ved iblødsæting i opvaskemiddel. Derefter trykkes tingene på plads efter rengeringen. Risiko for brand kan forekomme, hvis emhætten ikke rengøres så ofte som anbefalet.

Udskiftning af lampe/lysstofrør

Lampeglasset løsnes ved at dreje hægterne i pilenes retning, fig. 4. Lampen / røret er nu til at skifte. (Kronlys med E14 sokkel / lysstofrør sokkel G 23).

HVIS EMHÆTTEN SVIGTER/Service

Kontroller at sikringen er iorden. Prøv at tænde for belysning og samlige hastigheder så det konstateres vad der ikke fungerer. DTS - Dansk Total Service. Ring til FRANKE Futurum's serviceafdeling på tlf. [phone]. De hjælper med at konstatere fejlen og anviser nærmeste service-reparator, så du får den bedste og hurtigste service.

Garanti

Garantiperioden er 12 måneder fra købsdato. Ved evt. montørbesøg i garantiperioden skal købsdokument forevises.

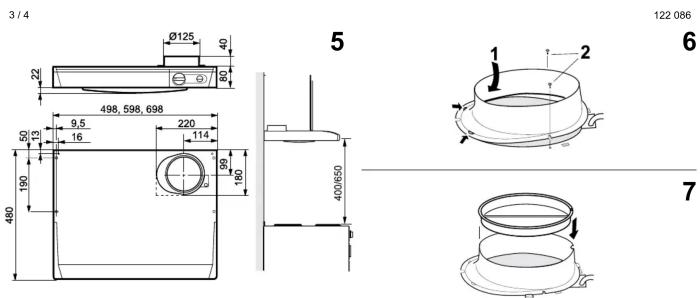

3 / 4 Ø125 40 80 22 498, 598, 698 9,5 220 114 16 13 90 190 180 480 5 122 086 6 1 2 400/650 7

TILLBEHÖR

Rørstuds for tilslutning til aftrækskanel. Overskab for emhætte. Konsoldel.

TILBEH∅R

veres med inni ventilatoren. (Ta løs filteret, se fig. 2)

Afledning af udblæsningsluften skal udføres efter forskrift fra gældende myndighed. Udblæsningsluften må ikke ledes til aftrækskanal som anvendes til afledning av røggasser (fra eksempel gaskaminer).

Før produktet anvendes af børn eller af personer med nedsatte mentale, sensoriske eller fysiske evner, skal de informeres om, hvad det skal bruges til.

Tilslutningsstuts og automatspjæld leveres ilagt i Emhætten. (Tag filteret løs, se fig 2) Spjældet anvendes for at forhindre eventuelt tilbageslag af luft når Emhætten ikke er i drift. Fastgør stutsen på emhætten fig 6. Placer derefter spjældet i stutsen fig 7.

Montering af emhætte

Skru emhætten fast under overskab eller hylde beregnet for emhætte, fig. 8.

Afstanden mellem komfur og emhætte skal være mindst 40 cm. For gaskomfur skal den være 65 cm. Hvis gaskomfurproducenten anbefaler en større monteringshøjde, skal der tages hensyn til dette.

Emhætten kan monteres ved hjælp af konsoller, som kan købes som tilbehør, fig. 9.

Anvisning for montering af tilbehør medfølger udstyret.

Obs! Udluftningsslangen skal monteres strakt nærmest stutsen fig 10.

Elektrisk installation

Emhætten leveres med ledning og stikprop for tilslutning for jordet vægafbryder.
