BRUGSANVISNING LT 2115 JONSERED

Læs disse instruktioner omhyggeligt og forstå dem, før du bruger denne maskine.

Ohjekirja

Forbehold for ændringer uden forudgående meddelelse.

- før du fjerner gressfangeren;

• Læs instruktionerne omhyggeligt.
- Du bør have kendskab til betjeningsgrebene og korrekt brug af udstyret.
- Lad ikke børn, eller personer der ikke har kendskab til instruktionerne, benytte plæneklipperen. Benyt ikke plæneklipperen, mens mennesker, specielt børn, eller kæledyr opholder sig i nærheden.
- Husk, at føreren eller brugeren er ansvarlig for ulykker eller evt. faresituationer, der forekommer, overfor andre mennesker eller deres ejendom.

- Føreren skal have fyldestgørende instruktioner i brugen af plæneklipperen. Disse instruktioner bør lægge vægt på:

• behovet for at være omhyggelig og koncentreret ved arbejde med selvkørende maskiner;
• at man ikke kan få kontrol over en selvkørende maskiner, der glider på en skråning, ved at træde på bremsen.

De vigtigste årsager til at miste kontrollen er:

a) Utilstrækkeligt hjulgreb
b) For hurtig kørsel
c) Manglende bremsekraft
d) Maskintypen er uegnet til arbejdsopgaven;
e) Manglende viden om terrænforholdene, specielt skråninger;
f) Ukorrekt bugsering og lastfordeling.

II. FORBEREDELSE.

• Når du slår græs, skal du altid benytte solidt fodtøj og lange bukser; du må ikke være barfodet eller gå med åbne sandaler.
• Efterse området grundigt, hvor plæneklipperen skal benyttes, og fjern alle genstande, som kan slynges væk af maskinen.

• ADVARSEL - Benzin er yderst brandfarligt.

• Opbevar brændstof i dunke, der er godkendt til formålet.
• Påfyld kun brændstof udendørs. Rygning er forbudt ved påfyldning af brændstof.
• Påfyld brændstof, før motoren startes. Tag aldrig dækslet af brændstoftanken eller påfyld benzin, mens motoren er i gang eller er varm.
• Ved spild af brændstof: For at undgå at antænde brændstoffet må du ikke forsøge at starte motoren, før du har fl yttet maskinen væk fra stedet, hvor brændstoffet blev spildt.

• Udskift evt. defekte lydpotter.
- Forud for brug, bør du altid efterse følgende grundigt for slid eller skader: Knive, knivbolte og skærehoveder. Udskift slidte eller beskadigede knive og bolte i sæt, for at bevare balancen.
- Da maskinen har fl ere knive, bør du være forsigtig, fordi de andre knive kan dreje med, når du drejer én kniv.

III. BETJENING

• Lad ikke motoren gå i lukkede rum, hvor der kan udvikles farlig kulilte.
• Benyt kun plæneklipperen i dagslys eller i god kunstig belysning.
• Slå alle koblinger, der betjener knive, fra og sæt plæneklipperen i frigear, før du forsøger at starte motoren.
  • Kør ikke på skråninger på over 10°.
• Husk, der fi ndes ingen "sikre" skråninger. Vær særdeles forsigtig ved kørsel på græsklædte skråninger. Gør følgende, for at undgå at vælte:
• stands eller start ikke pludseligt ved kørsel op ad eller ned ad bakke;
• kobl langsomt til, og hold altid maskinen i gear, især när du kører ned ad bakke;
• kør langsomt med maskinen på skråninger og i skarpe sving;
• hold udkig efter knolde og huller og andre skjulte farer;

• kør aldrig tværs over en skråning med plæneklipperen, med mindre den er beregnet til dette formål.

• Vær forsigtig, när du bugserer eller benytter tungt udstyr:

• Benyt kun godkendte trækbomstilkoblinger.
• Læsset må ikke være så stort, at du mister kontrollen over det.
• Undgå skarpe sving. Vær forsigtig ved baglænskørsel.

- Hold øje med trafi kken, när du krydser eller arbejder när veje.

- Stands knivenes rotation, inden du kører ud på andre overfl ader end græs.

- Når du benytter tilbehør, må du aldrig rette det udkastede materiale mod de tilstedeværende eller lade personer komme nær maskinen, mens den er i arbejde.

- Benyt aldrig plæneklipperen med defekte skærme, eller uden at beskyttelsesudstyret er monteret.

- Du må ikke ændre motorens regulatorindstilling eller overskride motorens tilladte hastighed. Hvis motoren kører med for stor hastighed, kan det forøge risikoen for personskader.

• Før du forlader førersædet, skal du:
- koble kraftoverføringen fra og sænke klippeaggregatet;
- sætte maskinen i frigear og trække parkeringsbremsen;
- standse motoren og fjerne nøglen.

- Kobl kraftoverføringen til tilbehøret fra, stands motoren og afbryd tændrørs ledningen/erne eller fjern tændingsnøglen...

• før blokeringer eller tilstopninger i græs udkaster røret fjernes;
• inden kontrol, rengøring eller arbejde på plæneklipperen;
• efter at have ramt et fremmedlegeme. Efterse plæneklipperen for skader og foretag reparationer, før du starter maskinen og benytter den igen;

• hvis maskinen begynder at vibrere unormalt, kontroller den omgående.

• Kraftoverføringen til tilbehøret skal kobles fra ved transport, eller när den ikke er i brug.

• Motoren standses og kraftoverføringen til knivene frakobles...

• inden for påfyldning af brændstof;

• inden græsbeholderen tages af;
• inden der foretages højdejustering, med mindre justeringen kan foretages fra førersædet.

- Reducer hastigheden, mens motoren standses. Hvis motoren er udstyret med en afspærringsventil, lukkes for brændstoffet, når du er færdig med at slå græs.

IV. VEDLIGEHOLDELSE OG OPLAGRING

• Sørg for, at alle møtrikker, bolte og skruer er spændt sikkert for at sikre, at udstyret er i forsvarlig driftsmæssig stand.
• Udstyret må aldrig oplagres med benzin i tanken i en bygning, hvor dampene kan komme i forbindelse med åben ild eller gnister.
• Lad motoren køle af, før plæneklipperen oplagres i en lukket bygning.
• Brandfaren reduceres, ved at rengøre motoren, lydpotten, batterirummet og brændstofområdet for græs, blade og overskydende smørefedt.
• Efterse klippeaggregatet hyppigt for slid eller beskadi-gelse.
• Udskift slidte eller beskadigede dele af sikkerhedsgrunde.
• Hvis brændstoftanken skal tømmes, skal det gøres udendørs.
• Da maskinen har fl ere knive, bør du være forsigtig, fordi de andre knive kan dreje med, når du drejer én kniv.
• Når maskinen skal parkeres, oplagres eller efterlades uden tilsyn, sænk klippeaggregatet, med mindre der benyttes en mekanisk lås.

ADVARSEL: Fjern altid tændrørsledningen, og anbring ledningen, så den ikke kan berøre tændrøret, for at forhindre utilsigtet start, når plæneklipperen klargøres, transporteres, justeres eller der foretages reparationer.

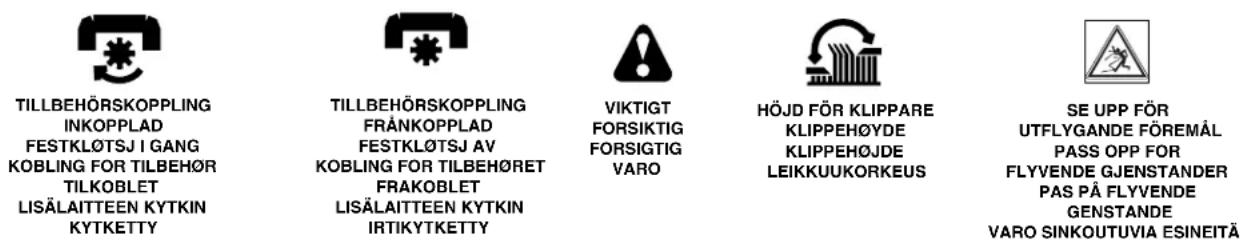

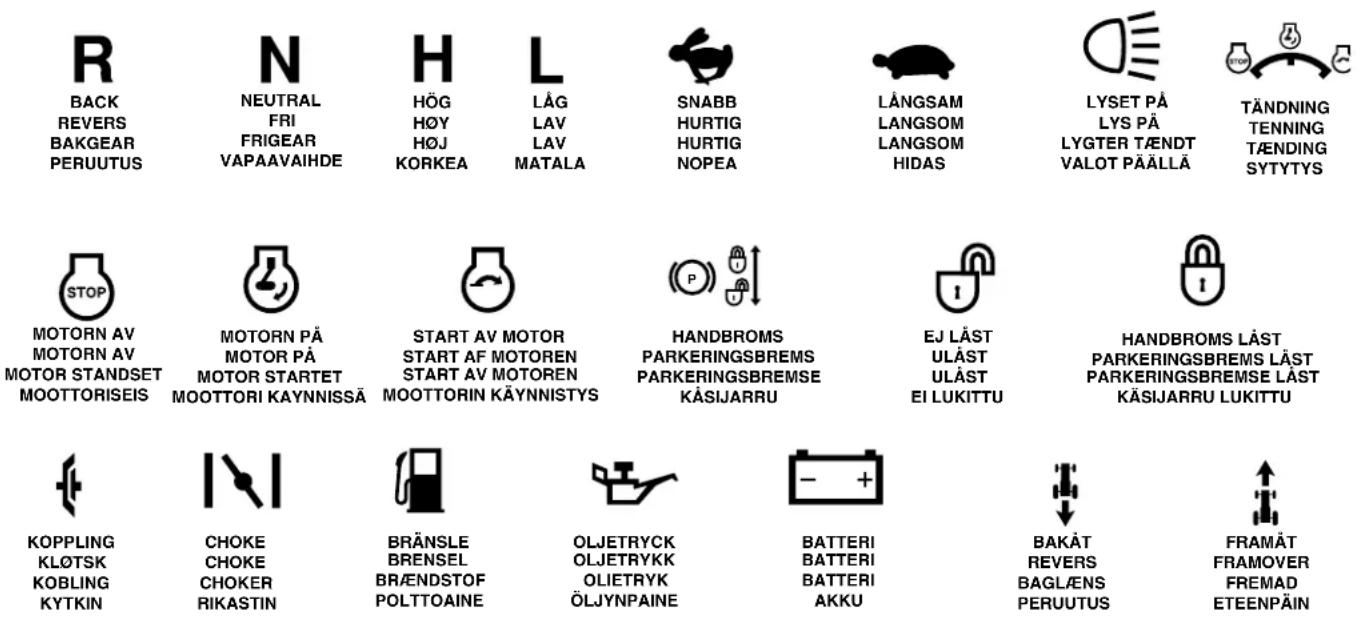

SE Dessa symboler kan förekomma på enheten eller i den dokumentation som levererats tillsammans med produkten. Lär känna dem och deras innebörd.
DK Disse symboler kan findes på din plæneklipper eller i de instruktioner der leveres med den. Det er vigtigt at lære og forstå deres betydning.
NO Disse symbolene har eventuelt blitt inkludert på din enhet eller i bruksanvisningene som leveres med produktet. Symbolene bør læres slik at du kan forstå hva de betyr.
FI Nämä symbolit voivat esiintyä laitteessasi tai tuotteen mukana seuraavassa kirjallisuudessa. Opi ymmärtämään niiden merkitys.

SE Dessa symboler kan förekomma på enheten eller i den dokumentation som levererats tillsammans med produkten. Lär känna dem och deras innebörd.
DK Disse symboler kan findes på din plæneklipper eller i de instruktioner der leveres med den. Det er vigtigt at lære og forstå deres betydning.
Disse symbolene har eventuelt blitt inkludert på din enhet eller i bruksanvisningene som leveres med produktet. Symbolene bør læres slik at du kan forstå hva de betyr.
(FI) Nämä symbolit voivat esiintyä laitteessasi tai tuotteen mukana seuraavassa kirjallisuudessa. Opi ymmärtämään niiden merkitys.

HETA YTOR VARME OVERFLADER VARME OVERFLATER KUUMAT PINNAT

DRAGSTÅNGSBELASTNING TRÆKSTANGSBELASTNING DRAGKROKLASTING VETOAISAN KUORMITUS

BROMS-OCH KOPPLINGSPEDAL BREMSE-OG KOBLINGSPEDAL BREMS-OG CLUTCHPEDAL JARRU-/KYTKINPOLJIN

LJUDEFFEKTNIVÄ LYDEFFEKTNIVEAU LYDSTYRKENIVÄ ÄÄNENVOIMAKKUUSTASO

FÄR EJ ANVÄNDAS OM MARKEN SLUTTAR MER ÄN 10 KJ∅R IKKE I SKRÄNINGER PÅ MER ENN 10 BENYT IKKE PLÄNEKLIPPEREN PÅ SJRÄNINGER DER FER OVER 10 EI SAA KÄYTTÄÄ 10 JYRKEMMILLÄ RINTEILLÄ

SE TILL ATT ÅSKÅDARE BEFINNER SIG PÅ BEHÖRIGT AVSTÄND UVEDKOMMENDE PERSONER B∅R HOLDES BORTE HOLD UVEDCOMMENDE PÅ AFSTAND PIDÄ OHIKULKIJAT POIS LÅHETTYVILTÄ

LÄS ANVÄNDARHANDBOKEN LES BRUKSANVISNINGENE LÆS BETJENINGSVEJLEDNINGEN LUE OMISTAJAN OHJEKIRJA

EUROPEISK STANDARD FÖR MASKINSÄKERHET EUROPEISKE MASKINSIKKERHETSREGLER EU MASKINDIREKTIVEST SIKKERHEDSREGLER EUROOPPALAINEN KONETURVADIREKTIIVI

WARNING ADVARSEL ADVARSEL VAROITUS

HÖJ KLIPPARE KLIPPEL∅FTER INDSTILLING AF KLIPPEH∅JDE LEIKKUUKORKEUDEN SÄÄTÖ

FARA, HÅLL UNDAN HÄNDER OCH FÖTTER FARE, HOLD HENDER OG FÖTTER BORTE FARE! HOLD HÄNDER OGFÖDDER VÄEK VAARAM OUDÄ KÄDETJA JALAT POIS

• Monter forlængerakslen (1). Spænd dem godt.
- Anbring ratnavet på ratstammen: Kontroller, at forhjulene peger fremad, og anbring rattet på navet.
- Tag ratmonteringsstykket af rattet, og skyd det på ratstammeforlængelsen. Knotorollér at forhjulene er rettet nøjagtig ligeud og anbring rattet på navet.
• Monter 1/2 läsemøtrik og spænd den godt.
• Tryk indsatsen på plads midt i styret.

1. FORLÆNGERAKSEL

NO Ratt

Skru bolte og møtrikker af sædet på papemballagen, og læg dem til side til senere brug til at sætte sædet på havetraktoren.

Sving sædet opad og af papemballagen. Fjern emballagen, og kassér den.

Placér sædet på skålen, således at ansatsboltens hoved befi nder sig over den store åbning i skålen (1).

Pres sædet nedad, så ansatsbolten kommer ind i åbningen og tryk sædet mod enden af traktoren.

Sædet kan indstilles individuelt i forhold til koblings— og bremsepedalerne. Indstil sædet til den rette siddeposition ved at skyde det frem eller tilbage. Stram derpå justeringsskruen (2).

Sete

Kontroller at ledningen til sikkerhedsafbryderen (3) på sædeholderen er tilsluttet.

MERK!

Kontroller at ledningen er korrekt tilsluttet til sikkerhetsbryteren (3) på holderen til setet.

HUMIO!

1. Sædeplade
2. Støvhette
3. Kabel
4. Kabel

Montering af batteriet

BEMÆRK: Batteriet skal oplades i mindst én time med 6-10 A, hvis det tages i brug efter den dato, der er påstemplet mærkaten.

ADVARSEL! Inden du begynder at montere batteriet, skal du tage evt. metalarmbånd, armbåndsur, ringe osv. af. Hvis de kommer i berøring med batteriet, kan det give forbrændinger.

ADVARSEL! Den positive pol skal tilsluttes først for at undgå gnister ved utilsigtet jordforbindelse.

Fjern polklemmernes beskyttelseshætter. Tilslut først det røde kabel til + (plus), derefter det sorte stelkabel til (minus). Skru kablerne fast med skiverne, se billedet. Indsmør batteriets poler med vandfrit fedtstof (vaseline) for at modvirke korrosion.

3. Funktionsbeskrivning. 3. Funktionsbeskrivelse. 3. Funksjonsbeskrivelse. 3. Toiminnan selostus.

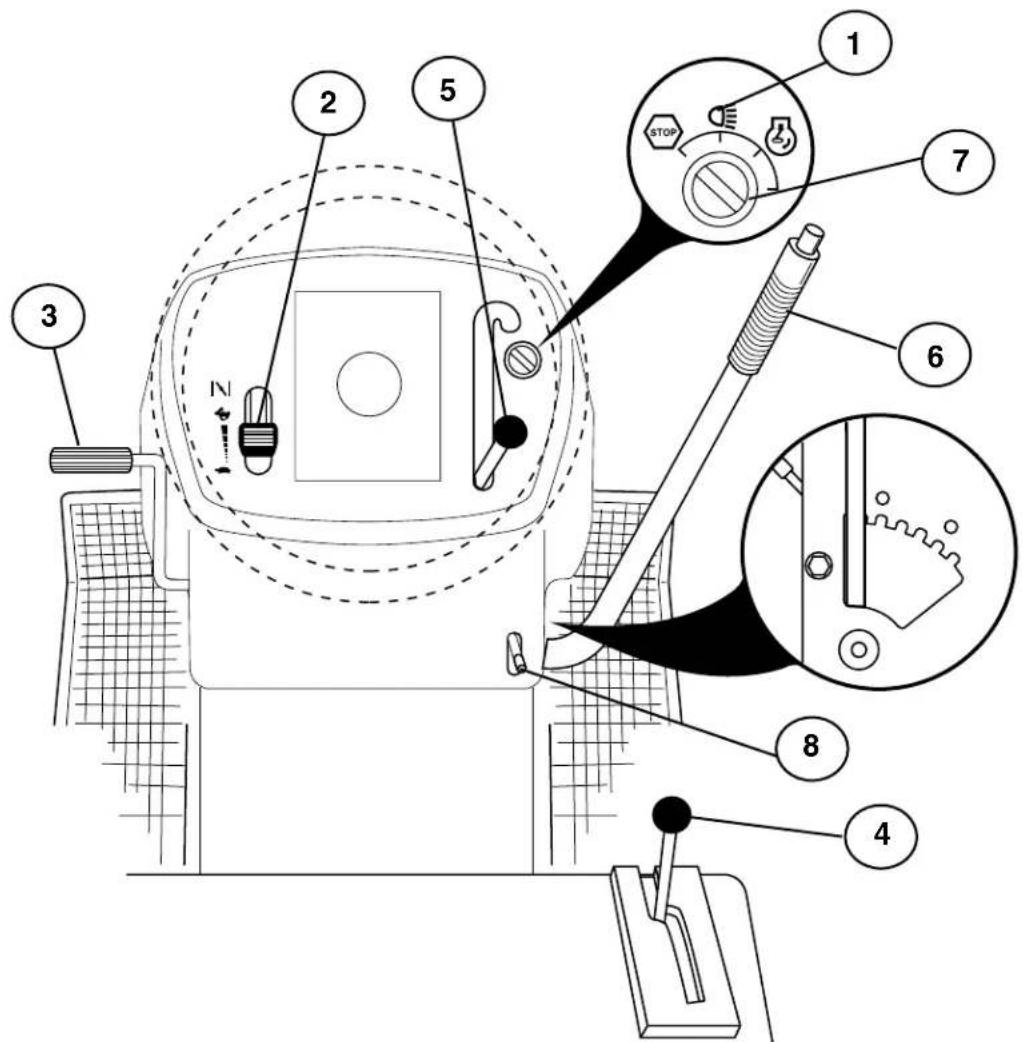

DK Placering af betjeningsenhederne:

1. Lyskontakt tænd/sluk
2. Gas- og chokerhåndtag
3. Bremse- og koblingspedal
4. Gearstang
5. Ind/udkobling af klipperen
6. Hurtigt løft/sænk af klippeaggregatet
7. Tændingslås
8. Parkeringsbremse

SE 1. Belysningsströmbrytare
DK 1. Lyskontakt tænd/sluk
NO 1. Belysningsstrømbryter
FI 1. Valokytkin

1. Gas- och chokereglage Med gasreglaget regleras motorns varvtal och därmed även knivarnas rotationshastighet. Är spaken framförd i främsta läget är chokefunktionen inkopplad. Är spaken i bakersta läget går motorn på tomgång. Mellan dessa båda ytterpositioner ligger full ga slä get.

2. Gas- og chokerhåndtag Gashåndtaget regulerer motorens omdrejningstal og dermed også knivenes rotationshastighed. I forreste position er chokerfunktionen koblet til. I bageste position går motoren i tomgang. Fuld gas stillingen ligger imellem disse yderpositioner.

3. Gass- og chokeregulering Med gassreguleringen reguleres motorens turtall og dermed også rotasjonshastigheten på knivene. Chokefunksjonen er innkoblet når spaken står i første stilling. Når spaken står i bakerste stilling, går motoren på tomgang. Mellom disse to ytterpunktene ligger "full gass"-stillingen.

4. Kaasu-/rikastinvipu Kaasulla säädetään moottorin ja samalla leikkuuterien pyörimisnopeutta. Kun vipu työnnetään etumaiseen asentoon, kytkeytyy rikastin päälle. Kun vipu on takimmaisessa asennossa, moottori käy joutokäyntiä. Näiden ääriasentojen välillä on täyskaasuasento.

Når pedalen trykkes ned, bremser køretøjet. Samtidigt kobles motoren fra, og fremdriften ophører.

3. Brems- og clutchpedal

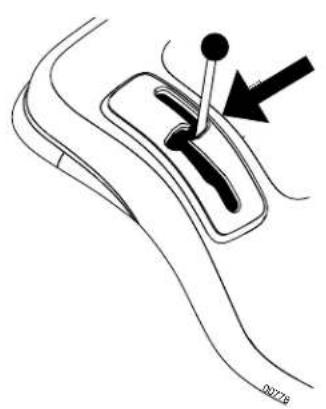

Gearkassen har fremadgående gear, frigear og bakgear. Skift gear fra frigear til de højere gear uden stop på de mellemliggende gear. Ved gearskifte skal maskinen holde stille, og motoren skal kobles ud! Start af motoren kan ske uafhængigt af gearstangens position.

BEMÆRK!

Gearskift må kun ske, når maskinen holder stille (kørehastighed = 0). Det gælder også ved skift mellem de fremadgående gear. Der må aldrig bruges vold for at skifte gear.

4. Gearspak

5. Ind/udkobling af klipperen

Bevæges stangen fremad, indkobles klipperen. Drivrem-men strammes og knivene begynder at rotere.

Bevæges stangen bagud, udkobles klipperen, idet knivenes rotation stoppes af bremseklodser, der går på remhjulene.

6. Hurtigt løft/sænk af klippeaggregatet

Stangen trækkes bagud for hurtigt løft af klippeaggregatet. Funktionen anvendes fx, når man kører henover ujævnheder i græsplænen.

Under transport skal klippeaggregatet stå i højeste position. Træk stangen bagud, indtil den låses.

Sænkning af klippeaggregatet: (1) Træk håndtaget bagud, (2) tryk knappen ind, og (3) før håndtaget fremad.

Tændingsnøglen kan stå i fi re forskellige positioner:

OFF Det elektriske system er koblet fra.

ON Tændingen er til, og lyset er slukket.

START Startmotoren er koblet til.

ADVARSEL!

Nøglen må aldrig efterlades i tændingslåsen, när maskinen står uden opsyn.

7. Tenningslås

Parkeringsbremsen aktiveres på følgende måde:

1. Tryk bremsepedalen helt ned.
2. Træk parkeringsbremsens håndtag opad, og hold det i denne position.
3. Slip bremsepedalen.
   Parkeringsbremsen frigøres igen ved at træde på bremsepedalen.

8. Parkeringsbrems

Parkeringsbremsen aktiveres på følgende måde:

1. Bremsepedalen trykkes ned i bundposition.
2. Parkeringsbremse-håndtaget bevæges opad og holdes i denne position.
3. Bremsepedalen slippes.

Parkeringsbremsen frigøres igen ved at træde på bremsepedalen.

8. Seisontajarru

Dækslet til benzintanken bliver tilgængeligt, når motorhjelmen vippes fremad.

Motoren skal køre på ren 87 oktan benzin (ikke olieblandet), blyet eller blyfrit.

ADVARSEL!

Benzin er meget brandfarlig. Pas på under påfyldning og tank kun under fri himmel. Der må ikke ryges under tankningen og benzin må ikke påfyldes, när motoren er varm.

Tanken må ikke overfyldes, da benzin kan udvide sig og derved fl yde over.

Tankdækslet skal skrues godt fast efter brændstofpåfyldning.

Benzinen opbevares et køligt sted i beholdere, der er godkendt til opbevaring af motorbrændstof. Benzintank og brændstofl edningerne kontrolleres jævnligt.

Tanking

Røyk ikke ved tanking og fyll ikke på bensin mens motoren er varm.

Overfyll ikke tanken. Bensinen kan ekspandere og fl omme over.

Den kombinerede oliepåfyldningsstuds og målepind bliver tilgængelig, när motorhjelmen vippes fremad.

Olieniveauet i motoren kontrolleres før hver motorstart. Maskinen skal stå vandret. Oliemålepinden skrues ud og tørres af. Målepinden føres ned igen og skrues fast. Herefter tages den op igen og olieniveauet afl æses.

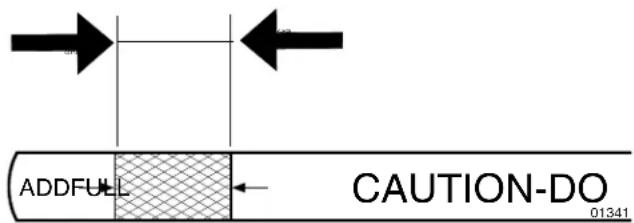

Olieniveauet skal ligge mellem de to markeringer på pinden. Er det ikke tilfældet, skal der efterfyldes motorolie SAE 30 eller SAE 10W-30 indtil "FULL"-mærket. Om vinteren (temperatur under frysepunktet) skal der bruges motorolie SAE 5W-30.

Oljenivået skal ligge mellom de to markeringene på pinnen. Hvis ikke skal motorolje SAE 30 eller SAE 10W-30 påfylles til "FULL"-merket. Vinterstid (under frysepunktet) skal motorolje SAE 5W-30 anvendes.

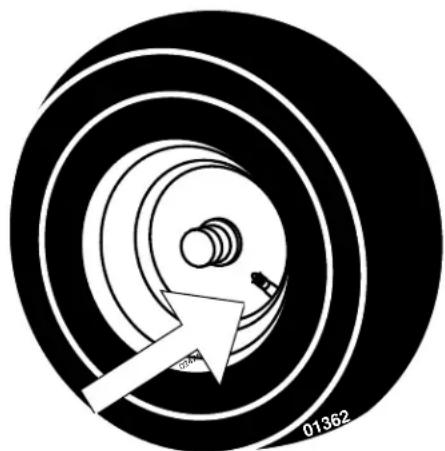

Dækkenes lufttryk kontrolleres regelmæssigt. Trykketi forhjulenes dæk skal være 1 bar, i baghjulenes dæk 0,8 bar.

Ved kold motor: Gashåndtaget skydes opad til slutpositionen "CHOKE".

Ved kald motor: Skyv gasshåndtaket oppover til endestillingen "CHOKE".

Ved varm motor: Indstil gashåndtaget på fuld gas.

Ved varm motor: Skyv gasshåndtaket halvveis mot full-gassstilling "F".

Drej Tændnøglen til "START"—position.

BEMAERK!

Startmotoren må ikke køre i mere end ca. 5 sekunder ad gangen. Starter motoren ikke, vent ca. 10 sekunder inden nyt startforsøg.

Lad tændnøglen gå tilbage til "ON", när motoren er startet og skub chokeren ind, när motoren går jævn.

Juster gashåndtagets stilling, til det ønskede motoromdrejningstal er nået. Brug fuld gas ved klipning.

Maskinen er udstyret med en nødstrømafbryder, der afbryder for strømmen til motoren, hvis føreren forlader sædet med motoren kørende og.

MERK!

Sænk så knivene ved at føre stangen fremad. Kobl knivene til. Slip koblings-/bremsepedalen langsomt. Kobl ud med koblings-/bremsepedalen, og sæt gearstangen i den ønskede position. Släpp upp kopplings-/bromspedalen långsamt.

Kjøring

• Rens først plænen for sten og andre genstande, der kan slynges væk af knivene.
• Lokaliser og afmærk større sten og andre faste genstande for at undgå påkørsel.
• Start med stor klippehøjde, og gå trinvis ned, indtil det ønskede resultat er nået.
• Klipperesultatet bliver bedst med høje motoromdrejninger (knivene roterer hurtigt) og lavt gear (maskinen kører langsomt). Er græsset ikke alt for langt og tætvoksende, kan kørehastigheden øges ved at vælge et højere gear eller nedsætte motor omdrejnings tallet, uden at klippe resultatet bliver synligt dårligere.
• Græsplænen bliver pænest, hvis den klippes ofte. Klipningen bliver mere jævn og græsafklippet fordeles mere jævnt over hele arealet. Det totale tidsforbrug bliver ikke større, da man kan vælge en større kørehastighed, uden at resultatet bliver dårligere.
• Undgå klipning af vådt græs. Resultatet bliver dårligere, da hjulene synker ned i den våde undergrund.
• Spul klippeaggregatet rent med vand på undersiden efter hver anvendelse.

Leikkuuvihjeitä

SE Kör i högervarv så gräsklippet slungas bort från rabatter, gångar etc. Vid större gräsmattor bör körriktningen efter 2–3 varv ändras så gräsklippet slungas ut mot den yta som redan klippts som illustrationen visar.
DK Kør i omgange mod højre, så græsafklippet slynges væk fra rabatter, gange osv. Ved større plænearealer bør køreretningen ændres efter 2-3 omgange, så græsafklippet slynges mod det areal, der allerede er blevet klippet, se illustrationen.
NO Kjør i høyrerunder slik at avklippet slynges bort fra rabatter, ganger etc. Ved større gressmatter bør kjøreretningen endres etter 2 - 3 runder slik at avklippet slynges ut mot den fl aten som allerede er klippet, slik illustrasjonen viser.
Aja oikealle kaartaen, niin ruohosilppu lentää poispäin kuk- kapenkeistä, käytäviltä, jne. Suurehkoilla nurmikoilla pitää ajosuuntaa vaihtaa 2 - 3 kier- roksen välein, jotta ruohosilppu lentäisi jo leikatulle nurmikolle kuvan osoittamalla tavalla.

DK ADVARSEL!

• Kør ikke i terræn med mere end maks. 10° hældning. Traktoren kan vælte bagover!
• Kør ikke på langs hen ad skråninger. Traktoren kan vælte om på siden!
• Stop og start på ille vandret terræn bør udgås.

NO ADVARSEL!

Gashåndtaget skydes ned til "●".

Klipperen kobles fra ved at skyde ind/udkoblingsstangen nedad.

Klipperen løftes og tændnøglen drejes til "OFF".

Lad motoren gå i 1-2 minutter på tomgang for at afkøle den inden den slukkes efter en omgang hårdt arbejde.

NO Stopp av motoren

Før gasshåndtaket nedover til "●".

Tændnøglen må aldrig efterlades, når maskinen forlades uden opsyn. Kun derved sikres, at børn og uvedkommende per so ner kan starte motoren.

NO ADVARSEL!

Før service på motor eller knive udfør følgende:

• Tryk koblings/bremsepedalen ned, og aktiver parkeringsbremsen.
• Placer gearstangen i frigear.
  • Sæt ind/udkoblingsstangen i udkoblet.
• Sluk motoren.
  • Fjern tændkablet fra tændrøret.

NO ADVARSEL!

(2) Kabelmuffe til forlygter

NO (1) Deksel

• Løft hjelmen.
  • Kobl ledningen til forlygterne fra ved kabelmuffen.
• Stå foran traktoren. Grib fat om hjelmens sider, vip den forover, og løft den af traktoren.
• Monteres hjelmen igen: Skub hjelmens hængselsbøjler ind i hullerne på rammen.
• Kobl kabelmuffen til forlygterne sammen igen. Luk hjelmen.

NO Motordeksel

BEMAERK! Traktoren bør gås igennem med jævne mellemrum, så er du altid sikker på, at den er i orden.

ADVARSEL! Træk tændkablet af inden du begynder på reparations-, kontrol- eller vedligeholdelsesarbejde for at undgå utilsigtet start.

Inden hver start:

• Check oliestanden. Smør lejer, hvis det er påkrævet.
• Check bolte, møtrikker og splitpinde.
• Check batteriets poler og åbninger.
• Genoplad batteriet langsomt med maks. 6 ampere, hvis det er nødvendigt.
  • Rengør luftgitteret.
• Rengør traktoren for evt. snavs og græsklip for at undgå skader på motoren og overhedning.
  • Kontroller bremsernes funktion.

Rengøring

Anvend ikke højtryks-vasker til rengøring. Der kan trænge vand ind i motoren og gearkassen og derved forkorte maskinens levetid.

Vedligeholdelse

MERK! Traktoren bör gås igennem med jævne mellemrum, så er du altid sikker på, at den er i orden.

ADVARSEL! Træk tændkablet af inden du begynder på reparations-, kontrol- eller vedligeholdelsesarbejde for at undgå utilsigtet start.

Inden hver start:

• Check olie, smör drejepunkter hvis det er påkrævet.
  • Check bolte, mötrikker og splitpinde.
• Sjekk batteriets poler og åpninger.
• Genoplad langsomt på 6 ampere hvis det er nödven-digt.
  • Rengör luftgitteret.
• Hold traktoren ren for snavs og græsklip for at undgå skader på motoren og overhedning.
  • Check bremsernes funktion.

Rengjøring

Vedligeholdelse af motoren

Se motorens brugervejledning.

Olieafl øbsventil

• Fjern hætten og installér afl øbsrøret.
- Ventilen åbnes ved at presse den forsigtigt indad, dreje den mod uret og trække den ud.
- Ventilen lukkes ved at presse den indad og dreje den med uret.
• Fjern afl øbsrøret og installér hætten.

1. Hætte
2. Afl øbsrør

Service på motoren

Notér dato for udfört arbejde

	Efter behov	Hver 8. time	Hver 25. time	Hver 50. time	Hver 100. time	Hver 200. time
Skift af motorolie (uden oliefi Iter)....			●
Skift af motorolie (med oliefilter)....				●
Smøring af drejepunkter....			●
Kontrol af bremser....	●
Rengøring af luftgitter....		●
Rengøring af luftfi Iter og forf....		●
Udskiftning af papirluftfilter....					●
Rengøring af motorens köleribber....				●
Udskiftning af tændrør....					●
Kontrol af dæktryk....	●					●
Udskiftning af benzinfilter....
Rengøring af batteri og poler....			●
Kontrol af lyddæmper....				●
Smøring af kugleled....					●
Justering af forhjulsspids....	●
Indstilling af karburator....	●

VEDLIKEHOLDSLISTE

For at opnå det bedste result skal slåmaskinens knive holdes skarpe. Udskift bøjede eller beskadigede knive. Slib knivene med fi I eller slibeskive.

BEMAERK!

Det er meget vigtigt, at begge knivender slibes lige meget, for at forhindre ubalance.

Udskiftning af kniv

• Løft maskinen op for at tillade adgang til knivene.
- Fjern bolten, låseskiven og fladskiven som holder kniven.
- Monter en ny eller nysleben kniv med knivsæggen bøjende opad som vist.

VIGTIGT: Stjernehullet skal sidde ordentligt på den stjerneformede aksel.

• Monter på ny bolten, låseskiven og fl adskiven i denne orden som vist.
• Stram bolten ordentligt (37-47 Nm med momentnøgle).

VIGTIGT: Knivbolten er specielt varmebehandlet.

Kniver

Bremsen sidder inden for højre baghjul. For at komme bedst muligt ind til bremsen bør hjulet demonteres.

- Tryk koblings/bremsepedalen ned og aktiver parkeringsbremsen.

Brems

1. Mål afstanden mellem bremseløftarmen og justeringsmøtrikken.

2. Afstanden skal være på 38 mm.

3. Justeres om nødvendigt afstanden ved først at løsne låsemøtrik (2) og derefter justere med møtrik (1).

1. Mål avstanden mellom bremsehevarmen og juste ringsmutteren.

2. Avstanden skal være 38 mm.

3. Juster avstanden om det trengs ved først å løsne låsmutter (2) og deretter justere med mutter (1).

Glem ikke at stramme låsemøtrikken efter udført justering.

ADVARSEL!

Arbejd fra maskinens højre side:

1. Tag remmen af motorens remhjul (1).
2. Tag den lille låsefjeder (2) af, og løft koblingsfjederen af remskivebolten.
3. Tag den store läsefjeder (3) af, træk bøsningen af, og skub styret ud af beslaget.
4. De to bageste hårnålsfjedre (4) tages af og akseltappene bort med en hammer.
5. Fjern hårnålsfjedrene (5), (6) og (7) samt tilhørende aksler.

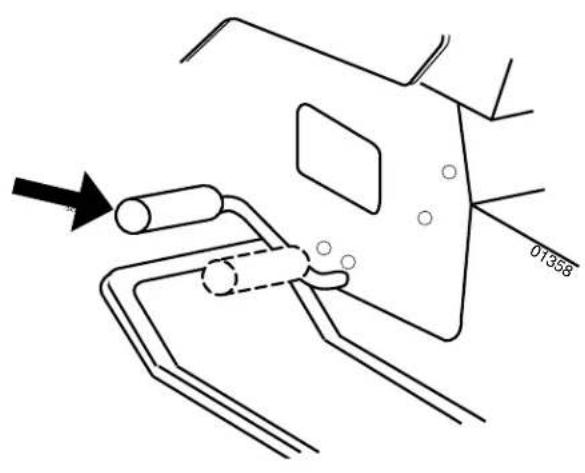

6. Træk håndtaget for løft/sænk af klippeaggregatet bagud.
7. Træk klippeaggregatet ud af maskinen.

VIGTIGT: Når der skal sættes andet udstyr end plæneklipperskjold på traktoren, skal man tage forophængene af og sætte koblingsfjederen i det fi rkantede hul i stellet (8).

Montering af klippeaggregat

• Skyd klippeaggregatet ind under maskinen. Udkastningsåbningen skal vende mod højre.
• Monteringen foretages i omvendt rækkefølge i forhold til demonteringen.

Udskiftning af drivrem til klipper

1. Afmonter klippeaggregatet.
2. Kræng remmen af klippeaggregatets venstre remhjul og derefter af de øvrige hjul.
3. Træk derefter remmen af klippeaggregatet.
4. Monter den nye rem i omvendt rækkefølge. Kontroller at remmen ligger inden for samtlige remstyr.

Skifte drivrem på klippeaggregatet.

Indstilling af klippeaggregatet

A. I K∅RSELSRETNINGEN

1. Kontroller at lufttrykket er korrekt i alle 4 dæk.
2. Stil maskinen på et plant underlag.
3. Løft klippeaggregatet til dens højeste position.
4. Mål afstandene A og B.

Det bedste klipperesultat opnås när klippeaggregatets forkant (B) ligger ca. 10 mm lavere end bagkanten (A). Juster på følgende måde for at løfte bagkanten:

1. Løsn møtrik (1) på venstre og højre løftearm.
2. Drej møtrik (2) på begge løftearme lige mange gange.
3. Når det korrekte afstand (A) er nået, fastlås indstillingen med møtrik (1).

• Hæv klippeaggregatet til højeste position.
- Mål højden fra slåmaskinens underkant til jorden på midterpunktet af begge slå maskinens sider. De to afstande "A" skal være ens og må ikke afvige med mere end 6 mm.
- Foretag kun justering på én side af slåmaskinen, såfremt der er behov for justering.
- Hæv den ene side af slåmaskinen, ved at spænde løfte-mekanismens justeringsmøtrik på denne side.
- Sænk den ene side af slåmaskinen, ved at løsne løfte-mekanismens justeringsmøtrik på denne side.

BEMÆRK: Hver fuld omdrejning på justeringsmøtrikken ændrer slåmaskinens højde med ca. 1 mm.

DK Udskiftning af drivem

Klipperen demonteres som før beskrevet.

Parkeringsbremsen aktiveres og remmen krænges opad fra medløbshjulet (1), koblingsremhjulet (2) og motorens drivhjul (3). Remmen krænges af i opadgående retning fra remhjulet ved bagakselen (4).

NO Skifte av drivem

DK Montering foretages i omvendt rækkefølge i forhold til de- montering.

Kontroller at remmen ligger inden for samtlige remstyr. Brug kun original rem ved udskiftning!

Det mekaniske gear med differentiale og forhjulstræk skal stå "i frigear" når gearstangen står i stilling (N) (faldgitter).

BEMÆRK: når traktorens baghjul bevæger sig frit, står det mekaniske gear altid i frigear stilling.

• Løsn reguleringsbolten på den forreste del af det højre baghjul.
  • Stil gearstangen i frigear still ing (N).
  • Stram reguleringsbolten helt i bund.

BEMÆRK: sæt græsslåmaskinens arbejdsplan i nederste stilling for at gøre spillerummet større for nemmere at nå reguleringsbolten.

Transakselen skal stå i fri när girspaken er i fri (N) (läsespor). Justeringen er gjort på forhånd på fabrikken. Dersom justering likevel er nødvendig, går du frem på følgende måte:

• Pass på at transakselen står i fri (N).

MERK: Transakselen står i fri när bakhjulene på traktoren beveger seg fritt.

7. Felsökning. 7. Fejlsøgning.

Motorn startar inte

Motoren starter ikke

1. For lidt eller intet brændstof i tanken.
2. Forkert tændrør.
3. Forkert/defekt tændrørstilslutning.
4. Snavs i karburator eller brændstofl edning.

Startmotoren drejer ikke motoren rundt

1. Batteriet er fl adt.
2. Dårlig kontakt mellem kabel og batteripol.
3. Ind/udkoblingshåndtaget er i forkert position.
4. Hovedsikringen er i stykker.
5. Tændingslåsen er i stykker.
6. Sikkerhedsafbryder for koblings/bremsepedal er i stykker.
7. Koblings/bremsepedal er ikke nedtrykket.

Motoren går ujævnt

1. Sat i for højt gear.
2. Defekt tændrør.
3. Forkert indstillet karburator.
4. Tilstoppet luftfi Iter.
5. Tilstoppet udluftning af brændstoftanken.
6. Forkert tændingsindstilling.
7. Snavs i brændstofl edningen.

Motoren føles svag

1. Tilstoppet luftfi Iter.
2. Forkert tændrør.
3. Snavs i karburator eller brændstofl edning.
4. Forkert indstillet karburator.

Motoren bliver overhedet

1. Motoren er overbelastet.
2. Tilstoppet luftspjæld eller kølevinge.
3. Beskadiget ventilator.
4. For lidt eller ingen olie i motoren.
5. Forkert fortænding.
6. Forkert tændrør.

Batteriet oplades ikke

1. Sikringen er gået/defekt.
2. En eller flere celler er i stykker.
3. Dårlig kontakt mellem batteriets poler og kabler.

Lyset fungerer ikke

1. Pærerne i stykker.
2. Strømafbryderen i stykker.
3. Kortslutning i ledningen.

Maskinen vibrerer

1. Knivene har løsnet sig.
2. Motoren har løsnet sig.
3. Ubalance på den ene eller begge knivene på grund af skade eller dårlig afbalancering efter slibning.

Ujævnt klipperesultat

1. Knivene er sløve.
2. Klipperen er indstillet skævt.
3. Langt eller vådt græs.
4. Græsophobning under skjoldet.
5. Forskelligt dæktryk på venstre og højre side.
6. Sat i for højt gear.
7. Drivremmen slår.

7. Feilsøking. 7. Vianhaku.

Motoren vil ikke starte

1. Det mangler drivstoff i bensintanken.
2. Feil på tennpluggen.
3. Feil på tennpluggtilkoblingen.
4. Det er smuss i forgasseren eller drivstoffslangen.

Startmotoren drar ikke motoren rundt

1. Batteriet er utladet.
2. Dårlig kontakt mellom kabel og batteripol.
3. Inn/utkoblingsspaken står i feil stilling.
4. Hovedsikringen har gått.
5. Tenningsläsen er i stykker.
6. Sikkerhetskontakten for clutch/bremsepedal er i stykker.
7. Clutch/bremsepedalen er ikke nedtrykket.

Motoren går ujevnt

1. For høyt gear innkoblet.
2. Feil på tennpluggen.
3. Forgasseren er feil innstilt.
4. Luftfi lteret er tett.
5. Ventilasjonen i drivstofftanken er tett.
6. Tenningsinnstillingen er feil.
7. Smuss i drivstoffslangen.

Motoren virker svak

1. Luftfi lteret er tett.
2. Feil på tennpluggen.
3. Smuss i forgasser eller drivstoffslange.
4. Forgaseren er feil innstilt.

Batteriet lader ikke

1. Sikringen er i ustand.
2. En eller fl ere celler er defekte.
3. Dårlig kontakt mellom batteripoler og kabel.

Belysningen fungerer ikke

1. Lampen er i ustand.
2. Strømbryteren er i ustand.
3. Kortslutning på ledningen.

Maskinen vibererer

1. Knivene sitter løst.
2. Motoren sitter löst.
3. Ubalanse på den ene eller begge knivene forårsaket av skade eller dårlig balansering etter sliping.

Efter afsluttet klippesæson udfør følgende:

- Gør hele maskinen ren, specielt under klippeaggregatets skærme. Anvend ikke højtryks-vasker til rengøring. Der kan trænge vand ind i motoren og gearkassen og derved forkorte maskinens levetid.

Reparer laskkader for at undgå rustangreb.

• Udskift motorolien.
• Tøm benzintanken. Start motoren, og lad den gå, indtil karburatoren er tom.
• Fjern tændrøret, og hæld ca. en spiseskefuld motorolie i cylinderen. Træk motoren rundt, således at olien fordeles, og skru derefter tændrøret igen.
• Fjern batteriet. Oplad det, og opbevar det på et køligt sted. Husk at det skal beskyttes mod stærk kulde.
  • Opbevar maskinen på et tørt sted indendørs.

ADVARSEL!

Brug aldrig benzin til rengøringen. Den indeholder bly og benzen. Brug i stedet et andet egnet rengøringsmiddel.

Service

Ved bestilling af reservedele angiv maskinens navn og indkøbsår samt model-, type- og serienummer. Ved garantiservice og reparationer skal De henvende Dem til den nærmeste autoriserede forhandler. Der må kun bruges originale reservedele.

- Kategori.. Roterende Græsslåmaskine • Garanteret

• Mærke ...... Jonsered lydeffektniveau...... 100 dB (A)

- Type ......J2115B • Målt

- Serienummer (Modelplade) lydeffektniveau 99 dB (A)

- Skærets art....Fast kniv • Afprøvet af: ....EHP Orangeburg

• SNCHHebredde.... 92 cm • Underettet Korps ....SNCH

1. Route de Luxembourg

L-5230 Sandweiler/TUVRhei

Opfylder bestemmelserne og

• 98/37/EC

de gældende ændringer

• 89/336/EEC

følgende EU-direktiver:

• 2000/14/EC: #e13*2000/

14*2000/14*0051*00

Procedure for overensstemmel-

sesvurdering; Annex VIII

Udført hos: Electrolux Home Products

aktuelle lovtillegg til
