BRUGSANVISNING CAU-415 DENVER

• Vær omhyggelig, når du vælger placering til anlægget, således at det ikke installeres, hvor
• Undlad at installere anlægget på steder, hvor det udsættes for høje temperaturer f.eks. fra direkte sollys eller fra varmluftsblæseren, samt på steder, hvor det udsættes for støv, snavs eller stærke vibrationer.
• Anvend udelukkende de medfølgende monteringsbeslag til installationen, da disse er fremstillet med henblik på en sikker installation af netop denne radio.
• Fjern radioens frontpanel, inden du installerer anlægget.

BEMÆRK: Hældningsgraden for bilradioen må ikke overskride 30°, da frontpanelet ellers ikke vil kunne åbnes.

Bemærk: Opbevar monteringsnøglen på et sikkert sted, således at du kan finde den igen, hvis du engang får brug for at tage anlægget ud af bilen.

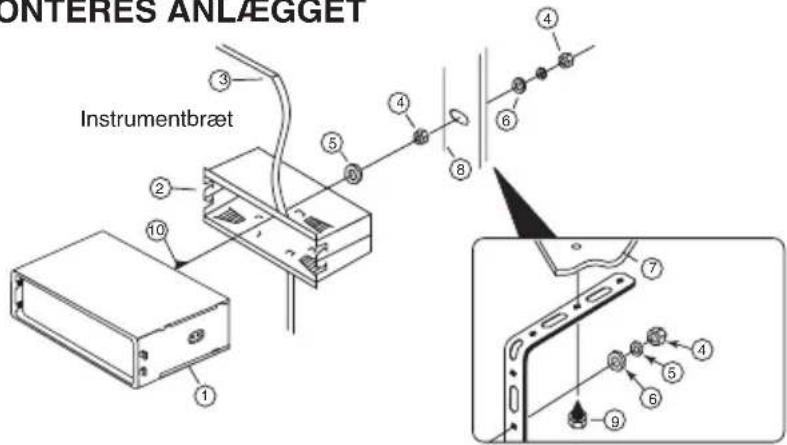

SÅDAN MONTERES ANLÆGGET

1. AFSPILLER
2. MONTERINGSHUS
3. INSTRUMENTBRAET
4. HEXAGONAL M∅TRIK
5. TÆTSLUTTENDE SPÆNDESKIVE
6. ALMINDELIG SPÄENDESKIVE
7. BILENS KAROSSERI
8. BAGESTE ST∅TTESTROP
9. MONTERINGSSKRUE
10. M5 X 15 HEXAGONAL BOLT

ISO TILSLUTNING

RCA stik Line Out: Rød (højre) Hvid (venstre)

TILSLUTNINGSPANEL A

1. HUKOMMELSE +12V
2. TIL BILENS ANTENNE
3. +12V (TIL BILENS TÆNDING)
4. JORDLEDNING

Bemærk: (tilslutning A nr. 7) skal være forbundet til bilens tænd-5 ing, således at anlægget ikke tapper bilens batteri for strøm, hvis bilen står stille i længere tid ad gangen.

TILSLUTNINGSPANEL B

1. H∅JRE BAGH∅JTTALER (+)
2. H∅JRE BAGH∅JTTALER (-)
3. H∅JRE FRONTH∅JTTALER (+)
4. H∅JRE FRONTH∅JTTALER (-)
   -5. VENSTRE FRONTH∅JTTALER (+)
5. VENSTRE FRONTH∅JTTALER (-)
6. VENSTRE BAGH∅JTTALER (+)
7. VENSTRE BAGH∅JTTALER (-)

Vedligeholdelse

UDSKIFTNING AF SIKRING

Hvis sikringen springer, skal du kontrollere strømforsyningen og erstatte sikringen. Hvis sikringen springer påny, när en ny sikring sættes i, kan der være opstået en fejl. I så fald bør du kontakte en autoriseret reparatør.

Advarsel

Anvend altid sikringer med den korrekte ampere-angivelse. Hvis du anvender sikringer med højere ampere end angivet, kan det medføre alvorlig skade.

Sådan monterer og afmonterer du frontpanelet

Anlæggets frontpanel kan afmonteres med henblik på at forhindre, at anlægget stjæles.

SÄDAN AFMONTERER DU FRONTPANELET

Før du afmonterer frontpanelet, skal du sørge for at trykke på knappen og SLUKKE for anlægget.

Tryk dernæst på knappen (16) og tag panelet af ved at trække det ud som vist på tegningen.

Bemærk: Pas på ikke at tabe frontpanelet, når du frigør det fra anlægget.

• Sørg for at vende frontpanelet rigtigt, når du sætter det fast på anlægget. Frontpanelet kan ikke sættes på anlægget, hvis det vender på hovedet.
• Pres ikke frontpanelet hårdt mod anlægget, när du sætter det på. Frontpanelet skal glide nemt på plads, blot du trykker det blidt mod anlægget.
• Når du tager frontpanelet med dig, bør du opbevare det i det medfølgende paneletui.
• Tryk ikke hårdt på display vinduet på frontpanelet og udsæt det ikke for unødigt pres, när du sætter det fast på anlægget

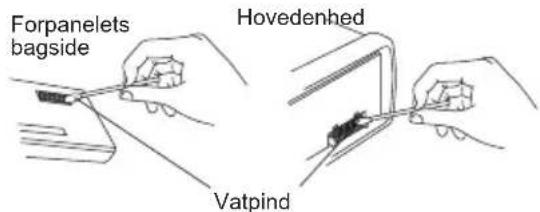

RENG∅RING AF FORBINDELSESSTIK

Enheden fungerer ikke korrekt, hvis forbindelsesstikkene mellem enheden og forpanelet er snavsede. For at forhindre, at dette sker, skal du fra tid til anden fjerne forpanelet ved at trykke knappen ned og rengøre forbindelesstikket.

Rengør forbindelsesstikket med en vatpind med et kontaktrensemiddel som vist. Sørg for, at det rengøres stikben for stikben og pas på ikke at skade forbindelsespunkterne.

BETJENING

1. POWER tænd / sluk ()

Tryk på knappen ⏻ for at tænde radioen. Tryk på knappen ⏻ og hold den inde, när du vil slukke radioen.

1. FUNKTIONSVÆLGER: BASS / TREBLE (diskant) / BALANCE / FADER (fading) / TA (TRAFIKMELDINGER) / PI / RETUNE (AUTO TA S∅GNING) / MASK (SKJUL DPI) / EON / BEEP / TA VOL (LYDSTYRKE VED TRAFIKMELDINGER) / ADJ (DIGITALT UR) / DSP (EQUALIZER)

2. VOLUMEN OP/NED

Tryk på knappen VOL, indtil den ønskede funktion vises på displayet. Fig. 1 viser, hvordan du styrer valg af funktioner med knappen VOL.

Fig. 1 Valg af funktioner til justering af lyden
1. VOL 2. BAS 3. TRB 4. BAL 5. FAD

Skru op eller ned for lyden ved at dreje på knappen VOL (højre / venstre). Disse knapper kan anvendes til indstilling af funktionerne BASS, TREBLE, BALANCE og FADER.


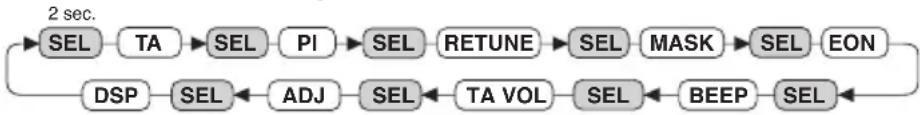

Tryk på knappen VOL og hold den inde, hvis du vil justere funktioneme TA/PI/RETUNE/MASK/EON/BEEP/TA VOL/ADJ/DSP.

Funktionen TA SEEK (søgning efter trafikmeldinger):

Hvis du stiller ind på en station, der ikke modtager TP informationer indenfor en periode på 5 sekunder, skifter radioen automatisk til næste station, der ikke har samme PI (programidentifikation), men som udsender TP informationer.

Når TA seek er valgt, kan den valgte station ændres til en helt ånden, eftersom radioen søger efter en ny TP station, hvis signalet fra den valgte station bliver svagt, eller hvis den valgte station ikke udsender et TP signal.

Funktionen TA ALARM (påmindelse ved trafikmelding):

Når radioen ikke er indstillet til automatisk at tune ind på trafikmeldinger, høres der blot en bip-tone til markering af, at en trafikmelding udsendes.

PI-LYD

Giver en adversel, när 2 stationer med forskellige program identifikationskoder (PI) sender på samme frekvens:

LYD: Radioen skifter til den nye kanal i nogle få sekunder og skifter så tilbage igen.

MUTE: Lyden fra radioen er slået fra.

RETUNE L / S - auto TA søgning

RETUNE L: Vælger, at der skal forløbe 90 sekunder inden automatisk TA søgning.

RETUNE S: Vælger, at der skal forløbe 30 sekunder.

MASK DPI - skjul DPI

MASK DPI: skjuler kun de stationer, hvor de alternative frekvenser (AF) har forskellige PI (programidentifikation).

MASK ALL: skjuler alle kanaler, hvor de alternative frekvensers har forskellige PI og intet RDS signal med tilstrækkelig styrke.

EON

Slår funktionen EON (Enhanced Other Network) til eller fra.

BEEP

ALL: Tastelyd er altid slået til.

2nd: Tastelyd aktiveres af sekundære knap-funktioner (hold knappen nede lidt).

OFF: Tastelyd er slået fra.

TA VOL

Lydstyrke ved modtagelse af trafikmeldinger.

ADJ

Digitalt Ur. Hvis du vil justere uret, skal du dreje knappen VOL mod højre for at indstille timetallet og dernæst dreje knappen VOL mod venstre for at indstille minuttallet.

DSP Modus

Equalizerindstillinger; CLASSIC, ROCK, POP, FLAT, NONE (ingen)

Hvis du trykker kortvarigt på en af disse knapper, vælges den tilhørende faste station direkte. Hvis du holder knappen inde i mere end 1 sekund, gemmes den aktuelle station i radioens hukommelse.

SÄDAN ANVENDER DU FUNKTIONEN RDS

Hvad er RDS?

RDS (Radio Data System) er et digitalt informationssystem udviklet af EBU (European Broadcast Union). RDS knytter sig til almindelige FM stationer og giver en række ekstra oplysninger og muligheder for automatisk genindstilling, hvis du lytter på en RDS-kompatibel bilradio.

I 1988 blev RDS tilgængeligt i Storbritannien, Frankrig, Vesttyskland, Irland og Sverige. Systemet er under afprøvning i en række andre europæiske lande. Det forventes, at RDS vil være tilgængeligt i de fleste vesteuropæiske lande i nær fremtid.

1. Funktionen 'AF' (ALTERNATIVE FREKVENSER)

Hvis du trykker kortvarigt på knappen, aktiveres funktionen AF.

Når AF er slået til, vil radioen automatisk kontrollere signalstyrken på evt. alternative frekvenser og vælge den stærkeste.

1. Funktionen 'TA' (TRAFIKMELDINGER)

Tryk kortvarigt på knappen, hvis du vil slå funktionen TA til eller fra.

Når TA er slæet til, og en trafikmelding sendes:

- Hvis lydstyrken er under tærskelværdien, skrues midlertidigt op for lyden, til den när tærskelværdien.

- Hvis du lytter til en TP station, tændes TP segmentet på LCD displayet.

7. Funktionen 'PTY' (PROGRAM TYPE)

For hver gang, du trykker på knappen PTY, skiftes mellem PTY Music (musik), PTY Speech (tale) og PTY Off (fra).

Når PTYMusic er valgt, kan du trykke på programknapperne (1-6) for at vælge den ønskede programtype. Radioen søger automatisk efter programmer af den ønskede type.

Når PTY Speech er valgt, kan du trykke på programknapperne (1-6) for at vælge den ønskede programtype. Radioen søger automatisk efter programmer af den ønskede type

1 Nyheder, Aktuelt, Info 2 Sport, Uddannelse, Drama 3 Kultur, Videnskab, Blandet

4 Vejret, Finans, Børn 5 Socialt, Religion, Lytterprogrammer 6 Rejser, Fritid, Dokumentar

Tip: Hver knap dækker flere programtyper, f.eks. dækker knap 1 Pop og Rock musik, og du skifter ganske enkelt mellem Pop og Rock ved at trykke gentagne gange på Knap 1, indtil den ønskede programtype vises på displayet.

8. KNAPPEN DISPLAY (DISP)

Tryk på knappen DISP, hvis du vil skifte mellem visning af forskellige oplysninger, så som radiofrekvens, ur, skæring og andre oplysninger afhængigt af afspilningsmodus.

Når du trykker på denne knap, kan du skifte mellem afspilningsfunktionerne i denne rækkefølge: AUX / TUNER / USB og MMC/SD.

10. Knappen BAND / LOUDNESS (BD/LD)

Med denne knap kan du køre i ring gennem frekvensbåndene: FM1 --- FM2 --- FM3.

LOUDNESS: Tryk på denne knap og hold den inde, hvis du vil vælge indstilling for LOUDNESS.

11. AUTOMATISK ELLER MANUEL TUNING (FREKV. OP ▶ ELLER FREKV. NED ◀◀ )

(A) NÂR RADIO ER VALGT

Hvis du trykker kortvarigt på en af disse knapper, aktiveres den automatiske søgefunktion.

Hvis du trykker på en af disse knapper og holder den inde i mindst 1 sekund, aktiveres den manuelle søgefunktion.

(B) NÂR MP3/WMA ER VALGT

Hvis du trykker kortvarigt på en af disse knapper, går afspilleren henholdsvis én SKÆRING FREM eller én SKÆRING TIL-BAGE.

Hvis du trykker på en af disse knapper og holder den inde i mindst 1 sekund, går afspilleren HURTIGT FREM eller HURTIGT TILBAGE på disken.

12. AUTO S∅GNING OG TUNING (A/PS)

Hvis du trykker kortvarigt på knappen, søger radioen efter hver forud indstillet station.

Når radioen finder en station, hvis sendestyrke ligger over tærskelværdien, holder radioen denne station i 5 sekunder med lyden slået til og fortsætter dernæst søgningen.

Hvis du trykker på knappen og holder den inde i mindst 1 sekund, vil de 6 stationer, der går klarest igennem, blive gemt på de 6 programpladser. Når den automatiske søgefunktion er gennemført, udfører radioen en kort gennemgang af de lagrede stationer.

13. 'SCAN' AUTOMATISK TUNING KONTROL (SCN)

1. Tryk på knappen MOD for at skifte til Radio modus.

2. Tryk på knappen SCN. Når radioen finder en station, afspilles stationen i 5 sekunder, hvorefter den automatiske søgning fortsætter. Tryk på knappen igen, når du vil afbryde den automatiske søgning og lytte til den station, der netop afspilles.

Tryk på denne knap, hvis du midlertidigt vil slå lyden fra. Tryk på knappen igen, när du vil slå lyden til efter pausen.

15. LCD DISPLAY

LCD (Liquid Crystal Display) displayet viser de aktuelle indstillinger for anlægget.

16. UDL∅SER TIL FRONTPANELET ( ↑ )

Tryk på denne knap, när du vil frigøre frontpanelet.

KNAPPER OG KONTROLLER VED AFSPILNING AF MP3/WMA

Knappen TRACK/SEARCH (skæring / søg)(11)

Søgning efter skæring frem eller tilbage (eller valg af anden skæring)

Tryk på knappen SKIP ( eller ) under afspilning, hvis du vil gå til en anden skæring (sang).

....TILBAGE ....FREMAD

Tryk på knappen SKIP ( eller ) og hold den inde under afspilning, hvis du vil søge gennem ved høj hastighed. Når du når det ønskede sted, slipper du knappen. Afspilleren vender tilbage til normal afspilning.

17. Knappen PAUSE

Tryk på knappen (17) 'PAU' under afspilning, hvis du vil holde pause i afspilningen. Tryk på knappen igen, når du vil genoptage afspilningen.

18. Knappen REPEAT (gentag)

Når du trykker på denne knap, vises meddelelsen 'RPT' på displayet, og afspilleren spiller den valgte skæring igen og igen, indtil du afbryder funktionen ved at trykke på knappen 'RPT' igen.

19. Knappen INTRO (gennemse skæringer)

Når du trykker på denne knap, vises meddelelsen 'INT' (intro til) på displayet, og afspilleren spiller de første få sekunder af hver skæring på disken. Hvis du vil afbryde funktionen intro og fortsætte afspilningen af en skæring, skal du trykke på knappen igen.

20. Knappen RANDOM (vilkårlig rækkefølge)

Når du trykker på denne knap, vises meddelelsen 'RDM' (vilkårlig afspilning) på displayet, og hver skæring på disken afspilles én gang i vilkårlig rækkefølge i stedet for i den sædvanlige rækkefølge. Når du vil afbryde funktionen RANDOM, skal du trykke på knappen 'RDM' (20) igen.

21, 22.10 SKÆRINGER FREM / TILBAGE (gælder kun MP3/WMA-filer)

M5: 10 skæringer tilbage / M6: 10 skæringer frem

SÅDAN VÆLGER DU MP3/WMA FILER

Søgning på Skæring:

- Tryk på knappen A/PS. Cifferet begynder at blinke.

- Drej knappen "VOL / VOL", indtil du finder den ønskede skæring, og tryk dernæst på knappen VOL.

- Afspilning af den valgte skæring begynder.

Søgning på Mappe:

• Tryk A/PS to gange.

- Drej "VOL / VOL " knappen for at vælge filen for at spille og tryk derefter på VOL knappen for at starte afspilningen.

Tilslutning til en bærbar MP3 afspiller

23. USB stik

Anvend et USB kabel, hvis du vil forbinde din bærbare MP3 afspiller til radioen.

24. INDSTIK TIL (MMC) / SD MULTI-MEDIA KORT

Understøtter üdelukkende musik i formatet MP3/WMA ID3.

Meget nem at anvende front aux indgang som tillader en nem tilslutning af diverse bærbar medie og MP3 afspillere.

26. RESET (nulstilling)

Knappen Reset (nulstilling) findes på huset.

Knappen Reset kan aktiveres af en af følgende grunde:

• Ved første ibrugtagning af anlægget, när alle ledninger er forbundet.

• Hvis ingen af anlæggets funktionsknapper fungerer.

• Hvis der vises en fejlmeddelelse på displayet.

27. LED POWER INDIKATOR

Signal / Støj forhold > 60 dB

Kanaladskillelse > 50 dB (1kHz)

Frekvensgang 20 Hz - 20 kHz

FRONT AUX INDGANG

Frekvensgang 20 Hz - 20 kHz

Følsomhed 775 mV

Impedans 20k Ohm

TUNER (FM)

Frekvensområde 87.5-108 MHz

Følsomhed 2,8 μV

Stereo adskillelse 30 dB

Signal / Støj forhold 50 dB

Trinstørrelse ved kanalsøgning 50 kHz

GENERELT

Strømkrav 12V jævnstrøm (tærskelværdi 10,8 - 15,6V)

Højttaler impedans 4 eller 8 Ohm

Bemærk: Ret til uvarslet ændring i design og specifikationer med henblik på forbedringer af produktet forbeholdes.

Elektrisk og elektronisk udstyr indeholder materialer, komponenter og stoffer, der kan være skadelige for menneskers sundhed og for miljøet, hvis affaldet (kasseret elektrisk og elektronisk udstyr) ikke håndteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede skraldespand. Den symboliserer, at elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.

Alle kommuner har etableret indsamlingsordninger, hvor kasseret elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos kommunens tekniske forvaltning.

ALLE RETTIGHEDER FORBEHOLDES COPY RIGHT DENVER ELECTRONICS A/S
