BRUGSANVISNING EKI 9960.1F Küppersbusch

Tak for at du valgte en Küppersbusch induktionskogeplade.

For at sikre, at du installerer denne kogeplade korrekt, bør du læse hele denne instruktionsmanual grundigt igennem.

Indholdsfortegnelse

Sikkerhed 4

Forholdsregler før brug

Brug af kogepladen

Forholdsregler for ikke at ødelægge kogepladen

Forholdsregler ved produktsvigt

Andre forholdsregler

Beskrivelse af produktet ..... 6

Tekniske karakteristika Betjeningspanel

Brug af produktet .....7

Display

Ventilation

Før brug første gang Induktionsprincippet

Finger touch

Drifttidsbegrænsning

hvis der opstår et problem? .... 20

Miljøbeskyttelse 22

Installationsinstruktioner..... 22

Elektrisk tilslutning 25

Forholdsregler før brug

• Udpak alle materialerne.
• Installation og tilslutning af apparatet skal udføres af godkendte specialister. Producenten kan ikke gøres ansvarlig for skader forårsaget af bygge- eller tilslutnings fejl.
• For at kunne anvendes, skal apparatet være rigtigt udstyret og installeret i en køkken enhed, samt med en tilpasset og godkendt arbejdsoverflade.
• Dette husholdningsapparat er udelukkende til tilberedning af mad, og dermed udelukkes enhver anden form for kommerciel og industriel brug – herunder også i hjemmet.
• Fjern alle etiketter og alt det selvklæbende fra det keramiske glas.
• Du må ikke modificere apparatet.
• Kogepladen kan ikke bruges som fritstående eller som arbejdsoverflade.
• Apparatet skal være jordet og forbundet i overensstemmelse med lokale normer.
• Brug ikke forlængerledning til at tilslutte det.
• Apparatet kan ikke anvendes over en opvaskemaskine eller en tørretumbler: Damp kan beskadige de elektroniske apparater.

Brug af kogepladen

- Sluk altid varmezonerne efter brug.

- Hold øje med madlavningen, når det er med fedt eller olie: det kan hurtigt antændes.

- Vær omhyggelig med ikke at brøende dig selv under eller efter brug af appa-ratet.

- Sørg for, at intet kabel af faste eller bevægelige apparater kommer i kontakt med glasset eller de opvarmede potter og pander.

- Magnetisk objekter (kreditkort, disketter, regnemaskiner) bør ikke placeres tæt på apparatet.

- Metalliske genstande såsom knive, gafler, skeer og låg bør ikke placeres på kogepladen, da de er varmeledende.

- Generelt skal man ikke placere nogen metalgenstande, undtaget potter og pander, på glasoverfladen. I tilfælde af, at man tænder ved en fejl eller restvarme, kan denne varme smelte eller endda brænde disse objekter..

• Dæk aldrig apparatet med en klud eller et beskyttelse ark. Dette formodes at blive meget varmt og bryde i brand.
• Dette apparat er ikke beregnet til brug af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner, eller manglende erfaring og viden, medmindre de har været vejledt eller instrueret i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

- Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Forholdsregler for ikke at ødelægge kogepladen

• Rå grydebunde eller beskadigede gryder (ikke emaljerede støbejernsgryder) kan beskadige keramisk glas.
• Sand eller andre slibende materialer kan beskadige glasset.
• Undgå at tabe genstande, selv små, på glasset.
• Ram ikke glaskanterne med potter og pander.
• Sørg for, at ventilationen af apparatet fungerer i henhold til producentens instruktioner.
• Du må ikke sætte eller forlade tomme gryder på glaskeramiske kogeplader.
• Sukker, syntetiske materialer eller aluminium, må ikke komme i kontakt med varmezoner. Disse kan forårsage brud eller andre ændringer af glasset ved afkøling. Tænde apparatet og tag dem straks væk fra varmezonen (vær forsigtig: sørg for du ikke brænder dig).
• Placer aldrig nogen varm beholder på betjeningspanelet.
• Hvis en skuffe ligger under det integrerede apparat, skal du sørge for, at distancen mellem indholdet i skuffen og undersiden af apparatet er stor nok (2 cm). Dette er vigtigt, da det garanterer en korrekt ventilation.
• Sæt aldrig noget brændbart objekt (ex. spray) i skuffen beliggende under den glaskeramisk kogeplade. De eventuelle bestikskuffer skal være modstandsdygtige over for varme.

Forholdsregler ved produktsvigt

• Hvis en defekt opdages, sluk for apparatet og afbryd strømtilførslen.
• Hvis glasset er revnet eller sprækket, skal du tage stikket ud af apparatet og kontakte Küppersbusch.
• Reparation skal udføres af specialister. Åbn ikke apparatet selv.
• ADVARSEL: Hvis overfladen er revnet, sluk for apparatet, og sørg for at undgå muligheden for elektrisk stød.

Andre forholdsregler

• Sørg for, at kogegrej altid er centreret på kogezonen. Bunden af gryden bør dække så meget som muliat af kogezonen.
• For brugere af pacemaker kan magnetfeltet påvirke denne. Vi anbefaler, at man får oplysninger fra forhandleren eller egen læge.
• Anbring ikke aluminium eller syntetisk materiale på kogepladen: Disse kan smelte på grund af restvarmen på kogezonerne.
• Hvis der anvendes kogegrej i dårlig kvaliget eller kogegrej som ikke er beregnet for induktionskogezoner kan producenten ikke holdes ansvarlig for skader på hvidevaren og / eller dens omgivelser.

Beskrivelse af produktet

Tekniske karakteristika

* Gennemsnitlig målte effekt. Alt efter form, størrelsen og kvaliteten af gryden, kan den maksimale målte effekt overstige disse værdier.

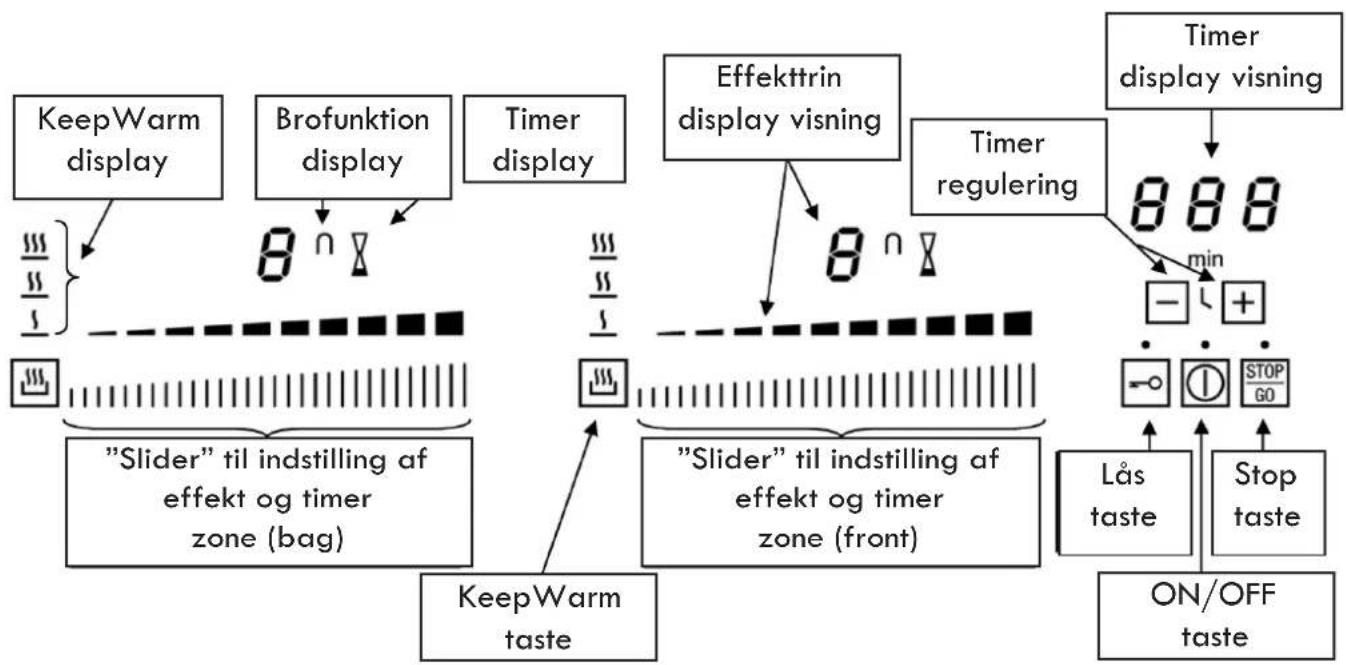

Betjeningspanel

Brug af produktet

Display

0 Zero Kogezonen er aktiveret

1...9 Effekttrin Valg af effekttrin

U Ingen gryde registreret Ingen / ikke-egnet gryde

A Varme accelerator Automatisk tilberedning

E Fejlmeddelelse Elektrisk fejl

H Restvarme Kogezonen er varm

P Booster Booster aktiveret

„ II Dobbeltbooster Dobbeltbooster aktiveret

U KeepWarm Automatisk 42°, 70°, 94°

II Stop&Go Kogezonen er på pause

Ventilation

Kølesystemet er fuldautomatisk. Køleventilatoren starter med en lav hastighed, når varmen lavet af det elektroniske system når et vist niveau. Ventilationen starter sin høje hastighed, når kogepladen anvendes intensivt. Køleventilatoren reducerer dens hastighed og stopper automatisk, når det elektroniske kredsløb er nok afkølet.

Før brug første gang

Rengør din kogeplade med en fugtig klud, og tør overfladen grundigt af. Brug ikke opvaskemiddel: Dette kan medføre blå-tonet farve på glasoverfladen.

En induktionsspole er placeret under hver varmezone. Når den er aktiveret, producerer den et variabelt elektromagnetisk felt, som producerer induktive strømninger i den ferromagnetiske bundplade på gryden eller panden. Resultatet er en opvarmning af gryden placeret på kogezonen. Selvfølgelig skal gryden være egnet:

- Alle ferromagnetiske pander og gryder er egnede (du kontrollerer det med en lille magnet): støbejern og stål pander, emaljerede gryder, rustfri stål pander med ferromagnetiske bunde ...

- Ikke egnet: kobber, ren rustfrit stål, aluminium, glas, træ, keramik, stentøj ... Induktion varmezonen tilpasser sig automatisk til størrelsen af gryden. Kogegrej med for lille diameter kan ikke registreres. Denne diameter er varierende i forhold til diameteren på varmezonen. Hvis gryden erklæres ikke egnet til induktionskogepladen, vil displayet vise et [U]-symbol.

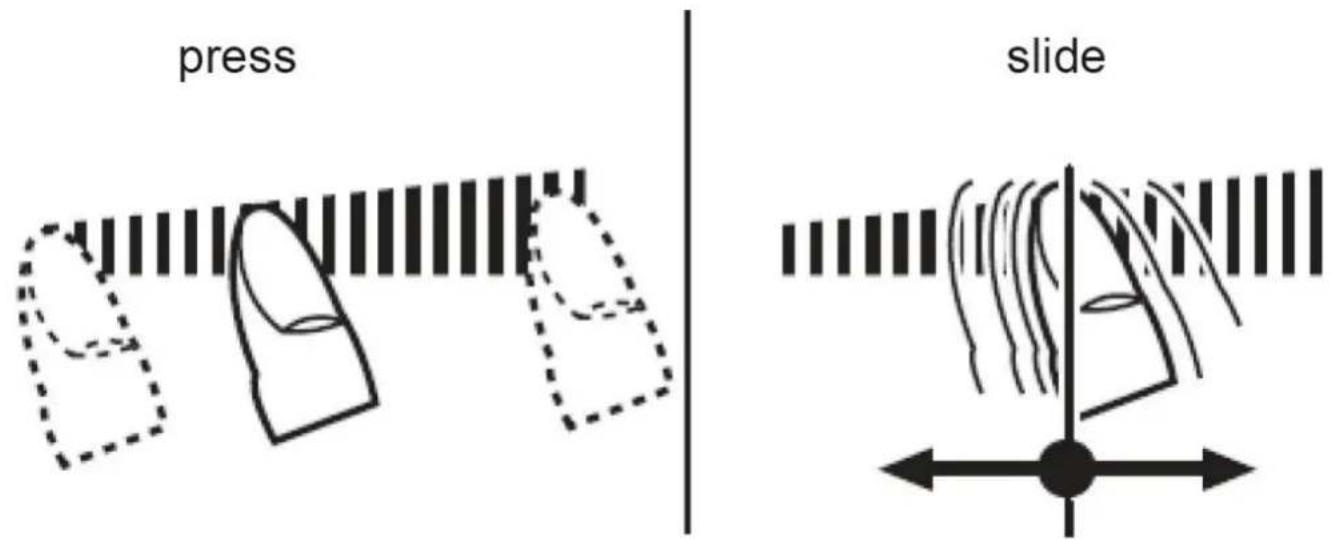

Finger touch

Kogepladen er udstyret med elektronisk styring med følsomme touch-taster. Når din finger trykker på knappen, er den tilsvarende kommando aktiveret. Denne aktivering valideres af et kontrollys, et bogstav eller et tal på displayet, og / eller en "bip" lyd.

Ved normalt brug, bør man kun trykke på én knap ad gangen.

Slideren fungerer som en touch-tast. Når din finger placeres på slideren, kan du glide til højre eller venstre side, med henblik på at justere den viste værdi. Så snart den forventede værdi er nået, kan du fjerne fingeren fra slideren.

For at vælge effekt, kan du enten lade fingeren glide på slideren, eller få direkte adgang til et bestemt niveau, hvis du sætter fingeren direkte på det valgte niveau på slideren.

press slide

Opstart

Tænd og sluk kogepladen

Handling Betjeningspanel Display

Tænd Tryk på [ ] (1 sec) [∅]

Tænd og sluk kogezonen

Handling Betjeningspanel Display

Tænd Slide med slideren [1] -[9]

Stop Slide til værdien 0 [0] eller [H]

Gryderegistrering

Gryderegistrering sikrer perfekt sikkerhed. Induktionen virker ikke:

• Hvis der ikke er kogegrej på kogezonen, eller hvis gryden er ikke egnet til induktion. I dette tilfælde er det umuligt at øge effekten og displayet viser [U]. Symbolet forsvinder, når en egnet gryde er sat på varmezonen.
• Hvis gryden fjernes fra kogezonen. Operationen stoppes. Displayet viser [U]. Symbolet [U] forsvinder, när gryden er sat tilbage på varmezonen. Madlavningen fortsætter med den effekt, der er indstillet før.

Efter brug, skal du sørge for, at varmelegemerne er slukket.

Restvarme indikator

Efter slukning af en varmezone eller fuldstændigt stop af kogepladen, er de benyttede varmezoner stadig varme. Dette er angivet ved at vise [H] symbolet.

Symbolet [H] forsvinder, når varmezonerne igen kan røres ved sikkert. Så længe restvarmeindikatoren lyser, må du ikke røre ved varmezonerne og ikke sætte noget varmefølsomt objekt på dem. Der er risiko for forbrænding og brand.

Booster funktion

Boosterfunktionen [P] og dobbelt Booster [ ] booster effekten på den valgte varmezone. Hvis denne funktion er aktiveret, arbejder opvarmningszonerne i 10 minutter med en ultra høj effekt. Booster er nødvendig for eksempelvis at varme store mængder vand op hurtigt til ris, pasta eller nudler.

Start og stop booster funktion:

Handling Betjeningspanel Display

Start boosteren Slide til enden af [P] slideren eller tryk

direkte for enden af denne.

Start og stop dobbelt-booster funktionen:

Handling Betjeningspanel Display

Start boosteren Slide til enden af [P]

slideren eller tryk

direkte for enden af denne.

Start dobbeltbooster Tryk to gange for enden [ og' P'

af slideren

Når det kommer til effekten, bliver kogezonerne kørt parvis og kan ikke overstige et samlet maksimum forbrug. Hvis de valgte opvarmningsniveauer for begge zoner overstiger den maksimale tilgængelige mængde strøm, sørger strømstyringsfunktionen automatisk for at reducere effekten for en af disse zoner. Denne zones display vil først blinke; niveauet er derefter automatisk reduceret til den højest mulige effekt.

Varmezone valgt Den anden varmezone: (eksempel: effekttrin 9)

Timeren er i stand til at blive brugt samtidigt på alle varmezoner, og dette med forskellige tids indstillinger (fra 1 til 999 minutter) for hver varmezone.

Indstilling og modificering af tilberedningstiden:

Handling Betjeningspanel ____ Display

Vælg effekttrin Slide på slideren [1] til [P]

Vælg timer Tryk samtidigt [-] og [+] Timer display on

ønskede display vises

Formindsk tiden Tryk [- ] på timeren [60] til 59, 58...

Forøg tiden Tryk [ + ] på timeren Tiden øges

Efter et par sekunder, stopper displayet med at blinke. Tiden er bekræftet og timeren starter.

Stop tilberedningstiden:

Handling Betjeningspanel ____ Display

Vælg timer Tryk samtidigt [-] og [+] Timer display on

ønskede display vises

Stop tiden Tryk [-] på timeren [000]

Hvis flere timere er aktiverede, gentag blot processen.

Minutur:

Minutur er en selvstændig funktion. Den stopper så snart en opvarmning zone starter op.

Hvis ægget timeren er tændt, og kogepladen er slukket, fortsætter timeren indtil tiden løber ud.

Handling

Betjeningspanel

____ Display

Tænd Tryk på [ ] (1 sec)

Vælg timer Tryk samtidigt [-] og [ + ] Timer display on

ønskede display vises

Formindsk tiden Tryk [- ] på timeren [60] til 59, 58...

Forøg tiden Tryk [ + ] på timeren Tiden øges

Efter et par sekunder, stopper displayet med at blinke. Tiden er bekræftet og timeren starter.

Automatisk stop ved endt tilberedningstid:

Så snart den indstillede tilberedningstid er udløbet, viser timeren blinkende [000] og en lyd ringer. For at stoppe lyden og blinkene, skal du trykke på tasterne [- ] og [ + ].

Automatisk tilberedning

Alle kogezoner er udstyret med en automatisk booster funktion. Kogezonen starter ved fuld effekt i en vis tid, og reducerer så automatisk effekten til det før-valgte niveau.

Opstart:

Handling

Betjeningspanel

____ Display

Valg af effekttrin

Slide med slideren til

niveau 7 og hold i 3 sek.

Sluk for automatisk booster:

Handling

Betjeningspanel

____ Display

Valg af effekttrin

Slide med slideren

[0] til [9]

Valgt effekt Automatisk booster tid (minutter)
1 00:40
2 01:12
3 02:00
4 02:56
5 04:16
6 07:12
7 02:00
8 03:12
9 - : -

Stop&Go funktion

Denne funktion stopper alle kogepladens madlavningsaktiviteter midlertidigt og tillader genstart med de samme indstillinger.

Tryk på den animerede slider

Tidligere indstillinger

Memory funktion

Efter slukning af kogepladen [ ]er det muligt at genskabe de seneste indstillinger.

• Tilberedningsstadier på alle kogezoner (Booster)
• Minutter og sekunder på programmerede kogezone-relaterede timere
• Automatisk booster
• Keep Warm-funktionen

Memory-funktions proceduren er følgende:

• Tryk på tasten [ ]①
• Tryk derefter på [ ] -∅sten, før lyset stopper med at blinke.
  De tidligere indstillinger er igen aktive

Denne funktion gør det muligt for kogepladen at nå og opretholde en automatisk temperatur på 42 °C, 70 °C eller 94 °C.

Dette vil sørge for, at væsker ikke koger over og brænder sig fast under gryden.

Den maksimale drifttid for KeepWarm-funktionen er 2 timer.

Brofunktion

Denne funktion giver mulighed for brug af 2 kogezoner på samme tid med de samme funktioner som en enkelt kogezone. Booster-funktion må ikke bruges sammen med bro-funktion.

Handling Betjeningspanel ____ Display Tænd kogepladen Tryk på [0/1] [0]

Aktiver bro-funktion Tryk samtidigt på [ ] [0] og [ ] på de 2 kogezoner

Stop bro-funktion Tryk samtidigt på [ ] [0] på de 2 kogezoner

Børnesikring

For at undgå utilsigtet aktivering eller forstyrrelse af indstillingerne for kogezonerne, for eksempel ved rengøring, kan betjeningspanelet låses (med undtagelse af tænd / sluk-tasten [ ])

Handling Betjeningspanel ____ Display

Lås kogepladen Tryk på [ ] i 6 sek. Låse-displayet lyser

Lås kogepladen op Tryk på [ ] 6 sek. Låse-displayet slukker

Drifttidsbegrænsning

Hver kogezone er udstyret med en driftstidsbegrænsning: kogezonen slukkes automatisk efter en rum tid uden nogen ændring i indstillingerne. Tiden er varierende i henhold til det valgte effektniveau. Det er beskrevet i tabellen nedenfor.

Valgt effekt Drift tid(timer : minutter)
1 08:36
2 06:42
3 05:18
4 04:18
5 03:30
6 02:18
7 02:18
8 01:48
9 01:30

Gryde kvalitet

Egnede materialer:

Stål, emaljeret stål, støbejern, ferromagnetisk rustfrit stål, aluminium med ferromagnetisk bund.

Ikke-egnede materialer:

Aluminium og rustfrit stål uden ferromagnetisk bund, kobber, messing, glas, keramik, porcelæn. Kogegrejsfabrikanterne angiver normalt, om deres produkter er egnede til induktion. For at tjekke om pander er kompatible:

- Put lidt vand i en gryde, som placeres på en induktionsopvarmningszone indstillet på niveau [9]. Vandet skal gerne varmes op i løbet af et par sekunder.

- En magnet kan klæbe til bunden af gryden.

Visse pander kan lave en smule støj, när de er placeret på en induktionskogezone.

Denne støj betyder ikke, at der er fejl på produktet, og påvirker ikke tilberedningen.

Kogezonerne er inden for en vis grænse, automatisk tilpasset til diameteren af gryden. Men bunden af gryden skal have en mindste diameter i henhold til den tilsvarende kogezone. For at opnå den bedste effektivitet af kogepladen, skal du placere gryden på midten af kogezonen.

Eksempler på indstilling af effekttrin

(værdierne nedenfor er indikative)

1 til 2 Smeltning	Genopvarmning	Saucer, smør, chokolade, gelatine, færdigretter.
2 til 3 Simren	Optøning	Ris, budding, sugar sirup, tørrede grøntsager, fisk, frosne produkter.
3 til 4 Damp Grøntsager	fisk, kød.
4 til 5 Vand Dampede k	artofler, supper, pasta, friske grøntsager.
6 til 7 Medium tilbered-	ningSimren	Kød, lever, æg, pølser, gullasch, roulade, kallun.
7 til 8 Stegning Kartofler	r, æbleskiver, vafler.
9 Stegning, bruning,	kogende vand	Bøffer, omeletter, stegeretter, vand.
P eller [,,] !!	Stegning, bruning, kogende vand	Kammuslinger, bøffer, kogning af betydelige mængder vand

Rengør ikke kogepladen, hvis glasset er for varmt, da der er en risiko for forbrændinger.

• Fjern små afmærkninger med en fugtig klud med opvaskemiddel fortyndet i lidt vand. Derefter skylles der med koldt vand og overfladen tørres grundigt af.
• Meget ætsende eller slibende rengøringsmidler og rengøringsudstyr, sm må forventes at forårsage ridser, skal absolut undgås.
• Brug aldrig nogen damp-drevne- eller tryk-apparater.
• Brug ikke genstande, der kan ridse det keramiske glas.
• Sørg for, at gryden er tør og ren før brug. Sørg for, at der ikke er støvkorn på din keramiske kogeplade eller på panden / gryden. Uslebne gryder vil ridse overfladen.
• Spild af sukker, syltetøj, gelé, etc. skal fjernes straks. Det vil således forhindre overfladen i at blive beskadiget.

Hvad gør man, hvis der opstår et problem?

Kogepladen eller kogezonen starter ikke op:

• Kogepladen er dårligt tilsluttet det elektriske netværk.
• Sikringen er afbrudt.
• Børnesikringsfunktionen er aktiveret.
• De følsomme taster er dækket af fedt eller vand.
• En genstand står på en tast.

Displayet viser et [U]

• Der er ingen gryde på kogezonen.
  • Gryden er ikke kompatibel med induktion.
• Diameteren på kogegrejet er for lille.

Displayet viser et [ E ]:

• Afbryd og tilslut kogepladen igen.
• Ring til forhandleren.

En eller alle kogerzoner er afbrudte:

• Sikkerhedssystemet fungerede.
• Du glemte at afbryde kogezonen i lang tid.
• En eller flere følsomme taster er dækket.
  • Gryden er tom, og dens bund overophedet.
• Kogepladen har også en automatisk reduktion af effektniveau, der afbryder automatisk ved overophedning.

Fortsat ventilation efter slukning af kogeplade:

• Dette er ikke en fejl. Ventilatoren fortsætter for at beskytte de elektroniske komponenter.
• Ventilatorens nedkøling stopper automatisk.

Den automatiske booster-funktion starter ikke:

• Kogezonen er stadig varm [H].
• Den højeste effekt er indstillet [9].

Betjeningspanelet viser [U]:

- Se kapitlet "KeepWarm".

Betjeningspanelet viser [ II ]:

- Se kapitlet "Stop&Go".

Miljøbeskyttelse

- Emballeringsmaterialerne er genanvendelige.

- De elektroniske apparater er opbygget af genanvendelige, men også til tider skadelige materialer for miljøet. Det er nødvendigt for at sikre god drift og sikkerheden af apparatet.

- Smid ikke apparatet ud med husstandens andet affald.

- Kontakt den lokale affaldsindsamling eller genbrugsplads, som har forstand på genvinding af materialerne brugt i et husholdningsapparat.

Installationen skal udføres af en autoriseret elinstallatør. Denne installatør vil tage hele ansvaret for installationen. Installationen skal overholde den lovgivning og de normer, der gælder i det respektive land.

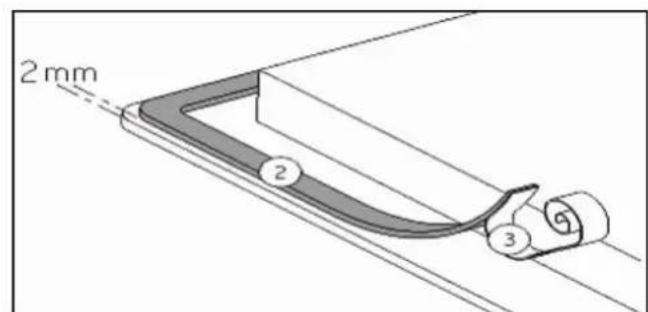

Hvordan monteres pakningen

Pakningen leveres med kogepladen, og forhindrer indtrængen af væsker i ka- binettet nedenunder. Installationen skal udføres omhyggeligt, og som beskrevet nedenfor.

2 mm 2 3

Fastgør pakningen (2) to millimeter fra den ydre kant af glasset, efter fjernelse af den beskyttende tape (3).

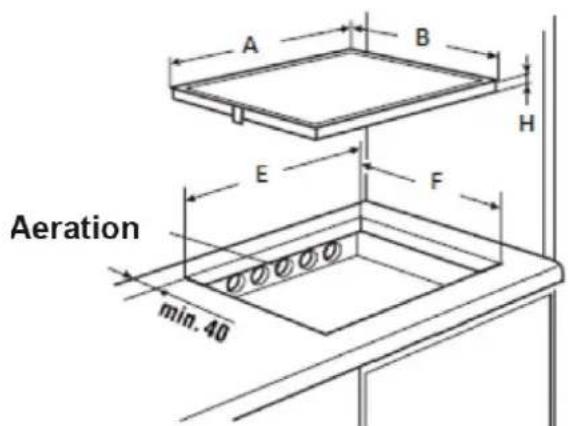

Aeration min. 40

20 ④

Udskæringsmål i bordpladen:

	A B E F H
EKIF9960.1 898	mm 518 mm	750 mm 49	0 mm 48 mm
EKIF9960.1F 900	mm 520 mm	750 mm 49	0 mm 48 mm

• Sørg for at der er en afstand på 40 mm mellem kogepladen og væggen eller siderne.
• Kogepladerne er klassificeret som "Y" klasse for varmebeskyttelse. Ideelt set, skal kogepladen installeres med masser af plads til alle sider. Der kan være en mur på bag-og højskabe eller en væg på den ene side. På den anden side må der i så fald ikke være noget, som rager højere end kogepladen.
• Enheden, som kogepladen skal monteres i, samt kanterne af enheden, laminatbelægninger og lim, der anvendes til at fastgøre disse, skal være i stand til at modstå temperaturer på op til 75 °C.
• Vægmalingen som er brugt i nærheden af kogepladen skal være varmeresistent.
• Må ikke installeres ovenpå en ikke-ventileret ovn eller opvaskemaskine.

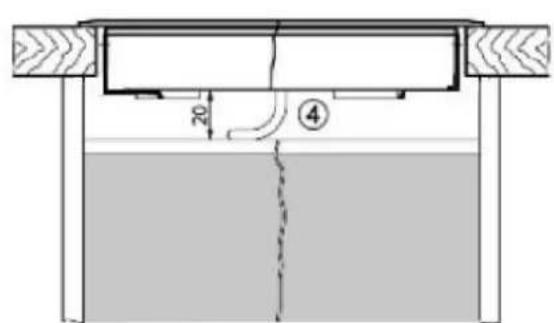

• For at garantere en god luftcirkulation under bunden af kogepladen, anbefales der, at der er et tomrum på 20 mm i høiden.
• Hvis der er placeret en skuffe under kogepladen, skal man undgå at lægge brændbare genstande (for eksempel: sprays) eller ikke varmebestandige genstande i denne skuffe..
• Materialer der ofte anvendes til at fremstille bordplader svulmer op ved kontakt med vand. For at beskytte den udskårede kant, bør der anvendes et lag lak eller en særlig fugemasse. Særlig omhu skal udøves ved montering af pakningen, som kommer sammen med kogepladen. Den forhindrer lækager ind til de støttende enheder. Pakningen garanterer en korrekt forsegling, når den bruges på glatte overflader.
• Sikkerhedsafstanden mellem kogeplade og emhætten placeret herover, som er udstykket af forhandleren skal respekteres. Såfremt der ikke foreligger instruktioner på dette område, bør sikkerhedsafstanden ikke være mindre end 760 mm.
• Tilslutningsledningen må ikke være fikseret efter indbygning. Hvis der er en skuffe under kogepladen, skal man sørge for, at ledningen ikke påvirkes af skuffens bevægelse.

Ventilation

• Kogepladens ventilation kan forbedres ved at tilføje en åbning for luftpassage i køkkenelementets bagvæg.
• Enhver bjøelke under bordpladen, skal fjernes, hvis den er placeret helt eller delvist i området som er forbeholdt udskæring.
• Når kogepladen monteres, så sørg for ikke at blokere de åbningerne som er i kabinettet på kogepladen. Disse huller er nødvendige for en effektiv ventilation.
• Undgå enhver overdreven opvarmning under kogepladen, fx relateret til en dårligt ventileret og / eller isolerede ovn.

• Hvis kogepladen er monteret over en pyrolytisk ovn, kan den ikke bruges, så længe pyrolyse-funktionen er aktiveret.

• Installationen af apparatet, og forbindelsen til det elektriske netværk må kun varetages af en elektriker på baggrund af den kendsgerning, at de kender normer og regler for installation, og respekterer disse omhyggeligt.

• Beskyttelse mod dele under spænding skal sikres efter indbygning.
• De nødvendige forbindelsesdata er på klistermærker på kogepladens kabinet nær tilslutningsboksen.
• Forbindelsen til el-nettet skal ske ved hjælp af et jordet stik eller via en flerpolet afbrydnings-enhed med en kontakt åbning på mindst 3 mm.
• Det elektriske kredsløb skal adskilles fra nettet ved tilpassede anordninger, for eksempel: afbrydere, sikringer eller kontaktorer.
• Hvis apparatet ikke er forsynet med et tilgængeligt stik, skal adskillelsen være indarbejdet i den faste installation i overensstemmelse med installationsreglerne.
• Tilløbsslangen skal placeres således, at det ikke rører nogen af de varme dele af kogepladen eller lignende.

Advarsel!

Dette apparat må kun tilsluttes til et netværk 230 V \~ 50/60 Hz.

Respekter tilslutningsskemaet.

Tilslutningsboksen er placeret på bagsiden af kogepladen. For at åbne dækslet brug en medium skruetrækker. Placer den i spalterne, og åbn dækslet.

Mains	Connection	Cable diameter	Cable	Protection calibre
230V~ 50/60Hz	1 Phase + N	3 × 4 mm^2	H 05 VV - FH 05 RR - F	40 A *
400V~ 50/60Hz	2 Phases + N	4 × 2.5 mm^2	H 05 VV - FH 05 RR - F	25 A *
400V~ 50/60Hz	3 Phases + N	5 × 1.5 mm^2	H 05 VV - FH 05 RR - F	16 A *

1—2—3 L1 4—5 N L2 230 - 240 V 1N~ 2~

1—2 L1 L2 3—4—5 N 230V 230V 2N~

Tilslutning af kogepladen

For de forskellige typer af tilslutning, skal du bruge messing broer, der er i boksen ved siden af terminalen

Monofase 230V \~ 1P + N

Sæt 1. bro mellem terminal 1, 2 og 3, 2. mellem 4 og 5.

Fastgør jorden til terminal "jord", det neutrale N til terminal 4 eller 5, fase L til en af terminalerne 1, 2 eller 3.

Bifase 400V \~ 2P + N

Sæt 1. bro mellem terminal 1 og 2, 2. mellem 4 og 5.

Sæt en bro mellem terminal 4 og 5..

Advarsel! Sørg for, at kablerne er sat korrekt i, og stramt skruet ned.

Vi kan ikke holdes ansvarlig for enhver hændelse opstået på grund af forkert tilslutning eller som kun opstår ved anvendelsen af et apparat, som ikke er jordforbundet, eller som er blevet udstyret med en defekt jordforbindelse.
