BRUGSANVISNING Palazzo Eudora

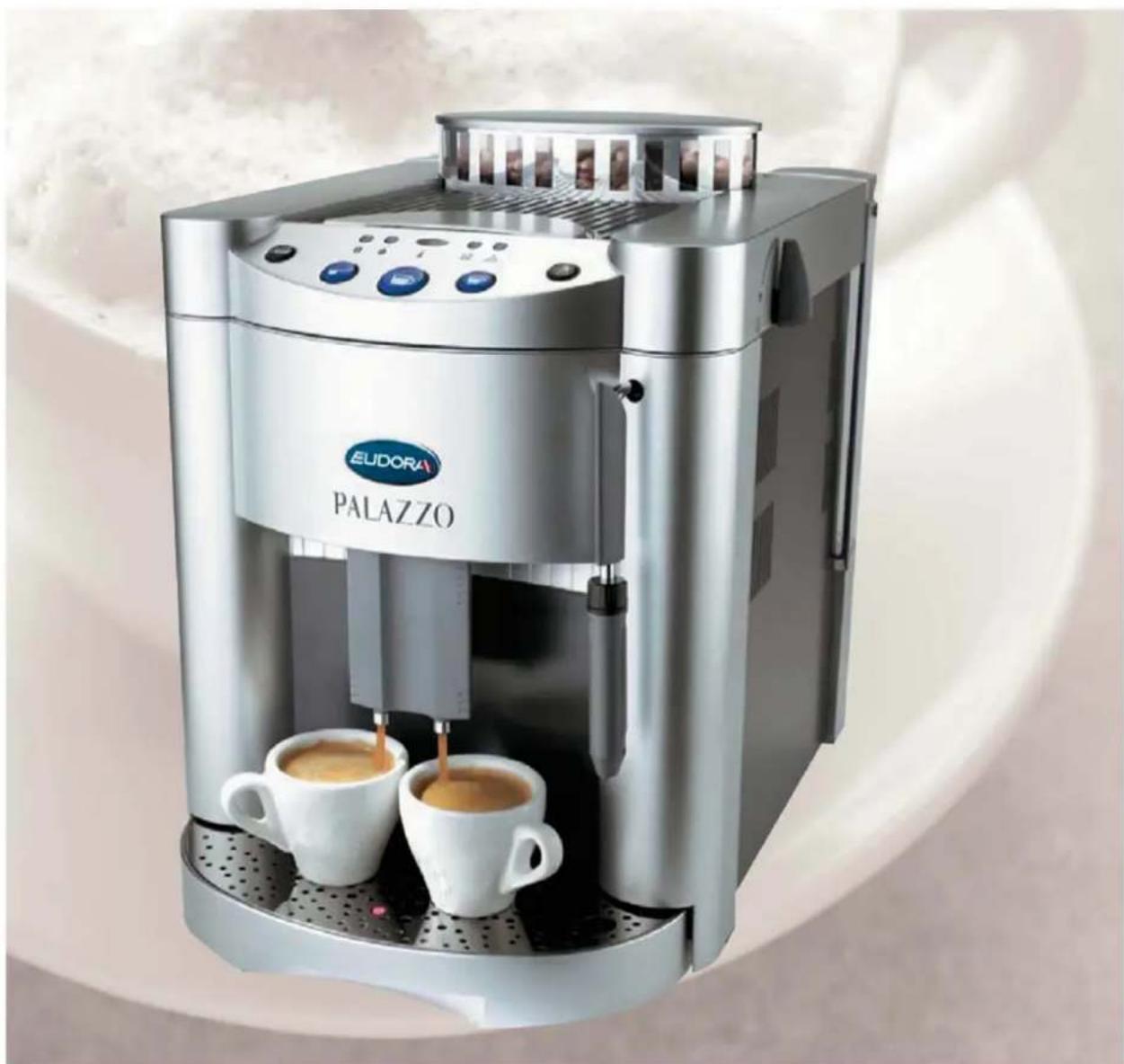

Exterior view of a modern EUDORA PALAZZO coffee maker with two cups (no signage or text beyond branding)

PALAZZO

Bedienungsanleitung

Die Dokumentation für Ihre neue Kaffeemaschine besteht aus dieser Anleitung und den getrennt beiliegenden Sicherheitshinweisen. Lesen Sie Ihre Dokumentation vor der Inbetriebnahme des Gerätes. Bewahren Sie die Dokumentation jederzeit greifbar auf und geben Sie sie an Nachbenutzer weiter.

1. Vorbereiten


Hand pouring liquid into a container with a blue object, no visible text or symbols

2

Exterior view of a rectangular electronic device casing (no visible text or symbols)

Close-up of a cable with a plug inserted into a socket, showing an arrow indicating direction (no text or symbols)

Behälter mit Kaffee- bohnen füllen (ca. 250g) Wassertank mit frischem Wasser füllen

Netzstecker einstecken

Bem.: Es könnte mehrmals «Bohnenmangel» angezeigt werden: Produktetaste drücken

Keinen karamelisierten, aromatisierten oder Instant-Kaffee verwenden!

1. Entlüften


Close-up of a metallic pitcher inside a blue appliance (no visible text or symbols)

Close-up of a mechanical component with a highlighted button and an orange arrow (no text or symbols visible)

1. 2.

Gefäss unter die Dampfdüse stellen

Maschine einschalten (Geräte-Rückseite)

1. Heisswasser entnehmen bis Wasser gleichmässig austritt

2. Hahn wieder schliessen

3. Anzeige beachten

   ▶

blinkt: Maschine heizt auf leuchtet: Maschine bereit

EINSTELLEN

Mahlgrad einstellen

Die Maschine ist auf einem mittleren Wert eingestellt. Empfohlene Mahlgrad-einstellung 8 (+4/-2)

Während dem Kaffeezubereiten Mahlgrad einstellen! (bei laufendem Mahlwerk)

Das Ergebnis ist nach 3 - 4 Kaffeebezügen sichtbar

langum langsam: gröbere Mahlung

schnell: feinere Mahlung
langsam: größere Mahlung

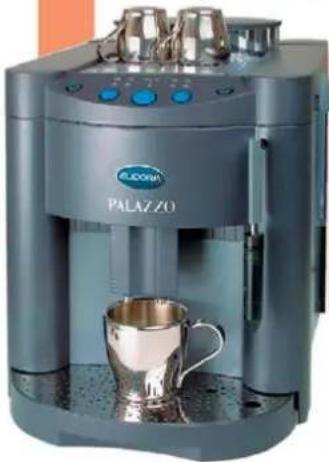

Kaffeemenge einstellen

1) Tasse unterstellen
2) Gewünschte Taste (Espresso oder Kaffee) drücken und halten
3) Bei erreichter Menge Taste loslassen
4) Menge bleibt gespeichert

Um Kaffeemenge zu verändern, Vorgang wiederholen

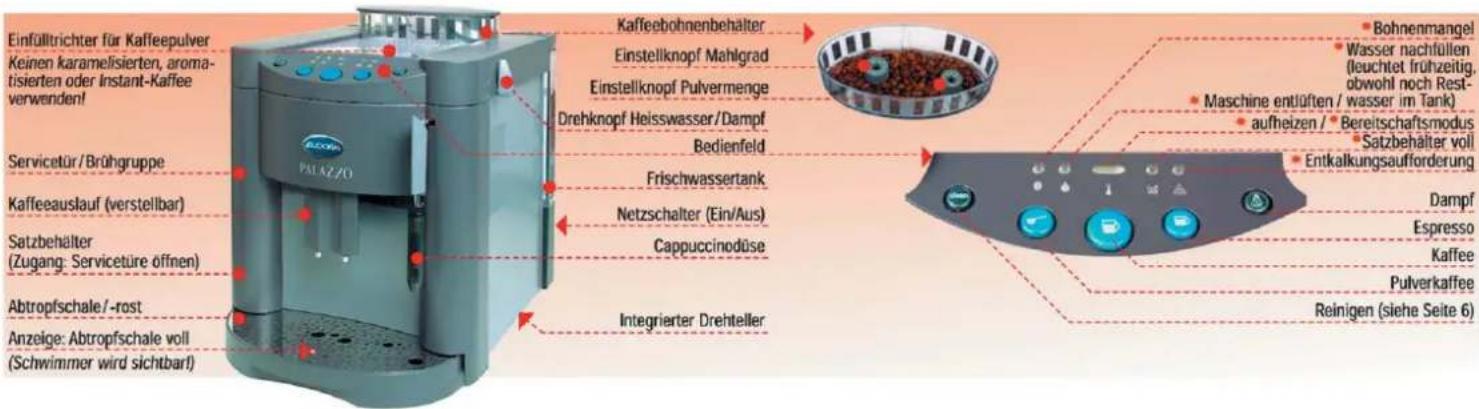

Exterior view of a modern coffee machine with a glass cup and control panel (no visible text or symbols)

Einfülltrichter für Kaffeepulver Keinen karamelisierten, aroma- tisierten oder Instant-Kaffee vorwenden! Servicetür / Brühgruppe Kaffeeauslauf (verstellbar) Satzbehälter (Zugang: Servicetüre öffnen) Abtropfschale / -rost Anzeige: Abtropfschale voll (Schwimmer wird sichtbarf) Kaffeebohnenbehalter Einstellknopf Mahlgrad Einstellknopf Pulvermenge Drehknopf Heisswasser/Dampf Bedienfeld Frischwassertank Netzschalter (Ein/Aus) Cappuccinodüse Integrierter Drehteller Bohnenmangel Wasser nachfüllen (leuchtet frühzeitig, obwohl noch Rest- Maschine entlüften / wasser im Tank) aufheizen / Bereitschaftsmodus Satzbehälter voll Entkalkungsaufforderung Dampf Espresso Kaffee Pulverkaffee Reinigen (siehe Seite 6)

ZUBE REETEN

BOHNEN-KAFFEE

Tasse(n) unterstellen Diverse Tassengrössen möglich

Kaffeeauslauf einstellen Kaffeeauslauf in der Höhe verstellbar

Pulvermenge wählen

1x drücken für 1 Tasse Tasse(n)

Tasse(n) entnehmen
2x drücken für 2 Tassen
Bezug kann jederzeit unterbrochen werden, indem man Produktsturte erwart direkt

PULVER-KAFFEE

Tasse unterstellen Diverse Tassengrössen möglich

Kaffeeauslauf einstellen Kaffeeauslauf in der Höhe verstellbar

Pulverkaffee anwählen

Pulver einfüllen Max. 1 gestrichener Messlöffel NIE wasserlöslichen Kaffee!

1x drücken

Tasse entnehmen

CAPPUCCINO

1/3 Glas mit Milch füllen

Dampf anwählen LED Temp. blinkt: heizt auf LED Temp. leuchtet: Temperatur erreicht

1. Dampfzubereitung starter Restwasser in Gefäss fliessen lassen. 2. Drehknopf wieder schliesser

Glas unterstellen Düse 3-4 cm tief eintauchen. Drehknopf öffnen

Milch aufschäumen Glas bewegen...

Zubereitung beenden und Glas entnehmen Düse mit feuchtem Lappen reinigen

Milchschaum unterstellen Kaffeeauslauf nach hinten verstellbar

Kaffee anwählen

DAMPF

Dampf anwählen
LED Temp. blinkt: heizt auf LED Temp. leuchtet: Temperatur erreicht

1. Dampfzubereitung start Restwasser in Gefäss fliessen lassen. 2. Drehknopf wieder schlies

Kanne unterstellen Düse 3-4 cm tief eintauchen. Drehknopf öffnen

Getränk kreisend erwärmen

Zubereitung beenden und Kanne entnehmen

Düse mit feuchtem Lappen reinigen

Nach DAMPF/CAPPUCCINO

Taste «Dampf» drücken und 1 Tasse Heisswasser auslaufen lassen: Wassertemperatur wird wieder auf normale Kaffeetemperatur gebracht.

Siehe unter Inbetriebnahme, 2. Entlüften

HEISSWASSER

Evtl. Düse verstellen

Glas unterstellen Nur hitzebeständiges Glas verwenden!

Heisswasserzubereitung starten

Heisswasser beziehen

Zubereitung beenden und Glas entnehmen

Hier starten

Close-up of a mechanical component with a highlighted circular button and an orange arrow pointing to it (no text or symbols visible)

Ausschalten

und

Um in den Programmiermodus zu gelangen, beide Tasten gleichzeitig gedrückt halten und die Maschine einschalten.

Close-up of a kitchen counter with a circular button and an orange arrow pointing to it (no text or symbols visible)

Wasserhärte messen

ablesen nach 1 min.

Close-up of a control panel with four buttons and icons (no readable text or symbols)

Taste drücken

Härte 1 Härte 2 Härte 3* Härte 4

Drücken bis...
*Grundeinstellung

Funktion Maschine spülen

Sofort nach dem Einschalten wird das restliche Wasser aus den Leitungen der Maschine gespült. So wird schon der erste Kaffee mit frischem Wasser zubereitet

Close-up of a control panel with three function buttons and a highlighted circular icon (no readable text or symbols)

Taste drücken nktion aktiviert, leuchtet bis zur Spülung nur die Clean-Taste, LED des Bereitschaftsmodus.

aktiviert
nicht aktiviert

Funktion Vorbrühen

Der Kaffee wird benetzt und erst nach einer kurzen Pause gebrüht!

Control panel with three blue circular buttons and a coffee cup icon, no visible text or symbols

Taste drücken

aktiviert
nicht aktiviert

Funktion Vormahlen

Während der Zubereitung wird schon die nächste Portion Kaffee gemahlen (Ideal, wenn mehrere Kaffees zubereitet werden müssen)

Taste drücken

aktiviert
nicht aktiviert

Hier beenden

Close-up of a mechanical component with a power button and orange arrow, no visible text or symbols

Close-up of a mechanical control panel with an orange arrow pointing to it, no visible text or symbols.

2
Um Programmierungen zu ändern, Vorgänge wiederholen.

Ausschalten ...

und wieder einschalten, um die programmierten Funktionen zu aktivieren

REINIGEN

1

Gerät
Dauer: ca. 6 min.

1

Close-up of a hand inserting a small object into a digital scanner (no visible text or symbols)

2

3

Wassertank füllen, Gefäss unter den Auslauf stellen

Reinigungstablette einwerfen

Taste Clean 5 Sek. drücken

Wenn Taste Clean löscht: Reinigung abgeschlossen

2

Cappuccinodüse

1

2

3

Rändelschraube lösen, Düse abziehen

Mit feuchtem Lappen reinigen

Düse zerlegen, Milch-rückstände unter fliessendem Wasser ent- fernen. Einzelteile gut trocknen, alles wieder montieren

Alle 3 - 4 Monate oder
sobald:

ENTKALKEN

(automatisch)

• Beim Entkalken muss das Gerät an das Stromnetz angeschlossen und über den Hauptschalter eingeschaltet sein. Während dieses Vorgangs ist die Heizung deaktiviert
• Für den Entkalkungsvorgang ist ein ungiftiger und/oder unschädlicher, handelsüblicher Entkalker (Eudora Entkalker) zu verwenden
• NIE ESSIG verwenden (Geräteschaden!)
• Herstellerangaben befolgen!
• Wird die Maschine während dem Vorgang ausgeschaltet, wird die Entkalkung beim Wiedereinschalten fortgesetzt

1 Vorbereiten

1. Grosses Gefäss unter Cappuccinodüse stellen
2. Eudora Entkalker im Verhältnis 1:1 (0,5 l Entkalker/0,5 l Wasser) in den Wassertank füllen

2 Entkalken
Dauer: ca. 45 min.

User interface icons including lock, refresh, and coffee cup (no text or symbols)

1

2

Control panel with five circular buttons and icons (no readable text or symbols)

3

Tasten drücken: Tasten Clean, Pulver und LED Entkalken leuchten

Drehknopf öffnen: LED Entkalken blinkt/Tasten Clean, Pulver leuchten

sobald Tasten/LED blinken: Drehknopf schliessen

3 Spülen

1. Wassertank spülen und mit frischem Wasser füllen
2. Drehknopf öffnen und Tankinhalt ausfliessen lassen
3. Drehknopf schliessen, Entkalkung ist beendet

Geliefertes Zubehör

Close-up of a black mechanical component with a circular top and protruding shaft (no visible text or symbols)

Schlüssel für Sieb- demontage/-montage

Illustration of a wooden brush with black bristles and red end cap (no text or symbols)

Reinigungspinsel

Black square mechanical component with a cylindrical shaft (no text or symbols visible)

Messlöffel

Pure diagonal bar with no text or symbols

Teststreifen für Wasserhärte

Reinigungsmittel

(sind über den Eudora Kundendienst erhältlich)

10 ELUDORA GBR ANGEVATE IN GEVS.

Reinigungstabletten

BANANA BUTTERAISEE

Entkalkungsmittel

Technische Daten

• Nennspannung
• Nennleistung
• Gehäuse
• Abmessungen (B x H x T)
• Gewicht

• Fassungsvermögen

• Pumpendruck

• Sicherheitsvorrichtung
• Dampfentnahme

Eudora GmbH

Gunskirchener Strasse 19

A-4600 Wels

Tel.: [phone]

www.eudora.at

siehe Typenschild an der Maschine

siehe Typenschild an der Maschine

Metall-Kunststoff

ca. 28 x 36,5 x 43 cm/ca. 11 x 14,4 x 16,9 Inch

Netto ca. 11 kg/net 24.25 lb

Wassertank ca. 2 l

Bohnenbehälter ca. 250 g

15 bar

Drucksicherheitsventile für Heizung

und Sicherheitsthermostat

stufenlos regulierbar

Dieses TSM SUCCESS MANUAL® wurde vom SEV hinsichtlich der Uebereinstimmung mit den sicherheitsrelevanten Normen überprüft und mittels einer anwendungsbezogenen Risikoanalyse auf die Vollständigkeit und Korrektheit der Hinweise für die gefahrlose Benutzung des Gerätes analysiert. Dabei wird von einem Gebrauch ausgegangen, mit dem vernünftigerweise gerechnet werden kann.

TSM® TOTAL SECURITY MANAGEMENT

TSM SUCCESS MANUAL® - safe to use- easy to understand due to TSM® - Total Security Management and ergonomic communication®

STÖRUNGEN BEHEBEN

Keine Anzeige

Keine Spannung am Gerät

• Netzschalter einschalten
• Stecker und Anschluss prüfen

Bei Anwahl «Kaffeepulver» nur Wasser statt Kaffee

- Einen Messlöffel Kaffeepulver einfüllen

Kaffee ist zu wenig heiss

• Tassen vorwärmen
• evtl. Brühgruppe reinigen, evtl. Entkalken

Kein Heisswasser/Dampf

- Düse mit Nadel reinigen

(bei ausgeschaltetem Gerät und geschlossenem Drehhahn)

Heisswasser-/Dampfdüse verstopft

- Gerät entkalken

Heizzeit zu lang, Wassermenge zu gering

Brühgruppe kann nicht herausgenommen werden

1. Servicetüre schliessen
2. Gerät einschalten
3. Brühgruppe wird entriegelt
4. evtl. weiter mit Brühgruppe pflegen, siehe Seite 9

Brühgruppe kann nicht eingesetzt werden

Brühgruppe in Ausgangsstellung zurücksetzen

Mechanical component diagram showing internal parts and highlighted red arrows (no text or symbols)

1

2

Zubereitung startet nicht

Anzeige:

= Motor des Mahlwerks ist blockiert
= Bohnenmangel

Servicestelle kontaktieren
Kaffeebohnen einfüllen

= Maschine entlüften
• = Frischwassertank leer

▶ siehe Seite 1, Entlüften
Wassertank mit frischem Wasser füllen

= Satzbehälter fehlt
= Satzbehälter voll (nach 14 Kaffees)

Satzbehälter einsetzen
Satzbehälter leeren (bei eingeschalteter Maschine!)

= Entkalkungsaufforderung

▶ siehe Seite 6, Entkalken
Bem.: es kann trotzdem noch Kaffee bezogen werden!

siehe Seite 6, Reinigen
Bem.: es kann trotzdem noch Kaffee bezogen werden!
▶ siehe Seite 6, Reinigen
Bem.: es kann trotzdem noch Kaffee bezogen werden!

▶ siehe Seite 1, Entlüften

= Reinigungsaufforderung nach 250 Kaffees

= Uebertemperatur

▶ siehe Seite 1, Entlüften

= Brühgruppe blockiert
= Brühgruppe fehlt

▶ siehe Seite 8, Störungen beheben (Brühgruppe)

Brühgruppe einsetzen

▶ Türe schliessen

= Türe offen

PFLEGEN

Keine scheuernden Reinigungsmittel verwenden

• Die Reinigung des Geräts kann erst nach dessen Trennung vom Stromnetz erfolgen
• Geräteteile weder im Backofen noch im Mikrowellenofen trocknen

Gehäuse

Mit weichem, feuchtem Lappen reinigen

Satzbehälter und Abtropfschale

Unter fliessendem Wasser reinigen

Wasserbehälter

Unter fliessendem Wasser reinigen

Den im Wassertank befindlichen Filter herausnehmen und gut spülen. Filter durch leichtes Drücken und Drehen wieder einsetzen

Kaffeeauslauf

Wöchentlich reinigen

1. Gefäss unter Kaffeeauslauf stellen

1. Taste Kaffeepulver drücken (ohne Kaffee einzufüllen!)

1. Reines Wasser durch das System laufen lassen, um Rückstände in den Schläuchen etc. zu vermeiden

Brühgruppe

Wöchentlich reinigen. Brühgruppe nie im Geschirrspüler reinigen!

Interior view of a modern office or printer with open door and paper inside (no visible text or symbols)

1. Servicetüre öffnen. Abtropfschale/Satzbehälter herausnehmen

2.1 Sieb mit Schlüssel lösen...

Close-up of a black mechanical component with a red measurement line (no visible text or symbols)

der B Alles reinig Servi PUSH 4 Abtr

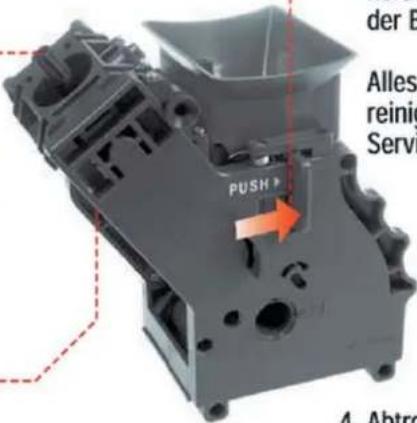

1. PUSH-Stelle drücken und Brühgruppe herausnehmen. Bei Bedarf oberes Sieb der Brühgruppe abschrauben

Alles unter fliessendem, warmem Wasser reinigen und gut trocknen lassen. Serviceraum reinigen

2.2 ...und entfernen

Close-up of a cylindrical mechanical component with orange bands, no visible text or symbols

1. Brühgruppe zusammenbauen und einschieben, dabei PUSH-Stelle NICHT drücken!

2. Abtropfschale/Satzbehälter einsetzen, dann Servicetüre schliessen
