HP 140 - Højtryksrenser Texas - Gratis brugsanvisning og manual

Produkttype	Højtryksrenser
Mærke	Texas
Model	HP 140
Nominel spænding	AC 220-240 V, 50 Hz
Nominel effekt	1800 W
Beskyttelsesklasse	II (Dobbelt isoleret)
Beskyttelsesgrad	IPX5
Maks. flowhastighed	6,67 l/min
Maks. indløbsvandtemperatur	60 °C
Maks. indløbstryk	0,5 MPa
Maks. tryk / arbejdstryk	140 bar / 100 bar
Lydeffektniveau (LwA)	92 dB(A)
Lydtrykniveau (LpA)	77 dB(A)
Vibrationsværdi (ah)	1,8 m/s²
Vægt	8,9 kg
Vandtilslutning	Haveslange (min. indre diameter 1/2")
Dyseregulering	Justerbart tryk og strålemønster (lavt til højt, smalt til bredt)
Turbospyd inkluderet	Ja (roterende højtryksstråle)
Sæbedispenser	Integreret beholder; sæbekoncentration varierer med tryk
Sikkerhedsfunktioner	Termisk overbelastningsbeskyttelse, aftrækkersikring, automatisk stop
Anbefalet opbevaring	Frostfrit miljø
Tilbehørskompatibilitet	Roterende børste (90063046) og terrassevasker (90063047) med adapter
Garanti	Standard producentgaranti (detaljer i manualen)

Ofte stillede spørgsmål - HP 140 Texas

Hvilken type vand kan jeg bruge i HP 140?

Der må kun bruges rent, koldt vand. Brug ikke ætsende kemikalier eller varmt vand over 60°C.

Hvorfor starter maskinen ikke?

Kontroller, at ledningen er sat i en fungerende stikkontakt. Hvis sikringen er sprunget, skal du udskifte den. Prøv uden forlængerledning. Hvis den termiske sensor er udløst, lad maskinen køle af i 5 minutter.

Hvordan justerer jeg trykket?

Trykket kan justeres fra lavt til højt ved at dreje dysereguleringen, mens aftrækkeren trykkes, og vandet løber.

Hvad bruges turbospydet til?

Turbospydet producerer en roterende højtryksstråle, ideel til fjernelse af genstridigt snavs. Brug det ikke på sarte overflader som bilens lak.

Hvordan påfører jeg sæbe?

Fyld sæbebeholderen, sluk for strømmen, reducer trykket til minimum, tænd for vandet, og sprøjt med aftrækkeren. For bedste resultat, lad sæben virke i 1-2 minutter før skylning.

Trykket er ustabilt eller pulserende. Hvad skal jeg gøre?

Kontroller for luft i slangen ved at køre maskinen med aftrækkeren åben, indtil trykket bliver stabilt. Rens vandindløbsfilteret, ret eventuelle knækkede slanger, og sørg for, at vandforsyningstrykket er tilstrækkeligt.

Hvordan opbevarer jeg højtryksrenseren efter brug?

Sluk for maskinen og vandforsyningen. Tøm sæbebeholderen. Afled resttrykket ved at trække i aftrækkeren, indtil der ikke kommer mere vand. Aktiver aftrækkersikringen, tag stikket ud, og opbevar på et frostfrit sted.

Kan jeg bruge en forlængerledning?

Brug kun en godkendt udendørs forlængerledning (vandtæt) med tilstrækkelig effekt. Kontroller for skader før brug.

Hvilken vedligeholdelse er nødvendig?

Afbryd strømmen før rengøring. Kontroller og rengør regelmæssigt vandindløbsfilteret og sæbefilteret. Fjern dysen og rengør eventuelle snavs. Undersøg slanger for lækager.

Hvor kan jeg finde reservedele?

Brug kun originale reservedele fra Texas eller en autoriseret forhandler. Kontakt din forhandler for hjælp.

BRUGSANVISNING HP 140 Texas

Betjeningsvejledning

GB

Manual

RU

Sikkerhedsforskrifter 4

Identifikation af delene 7

Produkt beskrivelse......8

Montering....8

Betjening....9

Opbevaring 11

Vedligeholdelse 11

Fejlfinding 12

Tekniske specifikationer....13

Table of Contents

Registrering af produkt / Reservedele

Registrer dit produkt online på "Mit Texas". Mit Texas findes på vores www.texas.dk Efter registrering kan Texas give dig en endnu bedre service. Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan Texas kontakte dig med relevant information vedrørende dit produkt.

Reservedelstegning over alle Texas' produkter findes på vores hjemmeside www.texas.dk Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste på Texas' hjemmeside.

Advarsel: Læs instruktionerne før brug

Sikkerhedssymboler anført på produktet.

Tabellen nedenfor viser og beskriver sikkerhedssymboler, der kan være anført på produktet. Sikre du forstår og kan følge alle, før du går i gang med at arbejde med maskinen.

Symbol	Navn	Forklaring
	Læs manualen	Vi anbefaler at du før brug, grundigt læser og følger de sikkerhedsinstruktioner der foreskrevet i denne manual. Opbevar manualen til senere brug eller i tilfælde af ejerskifte.
	Sikkerhedsadvarsel	Vær særlig agtpågivende ved sikkerhedsadvarsler markeret med dette symbol.
	Sikkerhedsadvarsel	Vær særlig agtpågivende ved sikkerhedsadvarsler markeret med dette symbol.
	Tips	Anbefalinger vedrørende betjeningen af maskinen og arbejdsgang.
	Bortskaffelse	Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt husholdningsaffald. Elektriske produkter skal deponeres på et genbrugscenter og bortskaffes på korrekt vis.
	Øjenbeskyttelse	Brug altid øjenbeskyttelse eller maske, under driften af maskinen.
	Klasse 2 konstruktion	Dobbelt isoleret
	Sikkerhedszone	For at begrænse risikoen for personskader, bør ingen personer opholde sig i den 15 meter sikkerhedszone
	Forholdsregler	Fjern straks tændrørshætten beskadiget eller flækket ledning
	Støj niveau	Støj niveau dB(A)
	Fare	Risiko for elektrisk chok

Du bør især være særligt agtpågivende ved sikkerhedsinstruktioner, der er markeret med de nedenfor viste symbol.

Symbol	Betydning	Forklaring
	Fare	Angiver en farlig situation, som hvis ikke undgået, vil resultere i dødsfald eller alvorlig personskade.
	Advarsel	Angiver en farlig situation, som hvis ikke undgået, kunne resultere i dødsfald eller alvorlig personskade.
	Forsigtig	Angiver en farlig situation, som hvis ikke undgået, kan resultere i dødsfald eller alvorlig personskade.

Anmærkninger markeret med forsigtig, angiver en situation som kan forårsage skade på ejendom

Vigtige sikkerhedsinstruktioner.

• Læs og forstå hele manualen grundigt før brug.
• Højtryksrensere må ikke bruges af børn eller personer
• Lær hvordan man hurtigt stopper maskinen og fjerner vandtrykket. Lær hvordan man betjener maskinen.
  • Vær altid agtpågivende när maskinen betjenes.

• Brug ikke maskinen, hvis du er træt eller under påvirkning af euforiserende stoffer eller medicin, mærket med rød adversel symbol.

• Den der betjener maskinen er ansvarlig for personer i arbejdsområdet.

• Sørg altid for at have et stabilt fodfæste og en god balance.
• Følg vedligeholdelsesvejledningen som er beskrevet i denne manual.
• Dette produkt er dobbeltisoleret og opfylder de gældende EU krav for elektriske produkter.
• Hvis produktet har funktionsfejl eller ikke virker, så sørg for at afbryde den elektriske strøm først, for at undgå elektrisk stød.
• Maskinen må ikke startes eller benyttes i regnvejr eller lign. da man risikerer at få et elektrisk stød.
• Rør ikke stikkontakten med våde hænder.
• Afbryd altid for strømforsyningen før der skal foretages nogen form for vedligeholdelse, rengøring eller reparation på maskinen.
• Når maskinen kører skal der være en konstant vandforsyning. Uden vandcirkulation vil pakningerne blive ødelagt.
• Denne maskine må kun bruges til rent vand. Brug ikke ætsende kemikalier.
• Brug kun originale reservedele af hensyn til sikkerhed og garanti. Brug ikke maskinen før der er skiftet reservedele, hvis noget er defekt.

Højtryksvandstråler

1. Brug ikke maskinen i nærheden af andre personer.
2. Vandstråler fra en højtryksrenser kan under udvisning af forsømmelighed være farligt.
3. Strålen må, aldrig rettes mod noget personer, elektriske dele eller selve maskinen.
4. Sigt ikke strålen imod dig selv f.eks. for at spule dit fodtøj eller lign.
5. Børn og hunde må ikke opholde sig i nærheden, imens højtryksrenseren bruges.
6. Brug beskyttelsesbriller og evt. støvmaske, ved arbejde med maling eller gift

Strøm og ledning sikkerhed

1. Brug kun forlængerledning som er godkendt til udendørs brug
2. Forsynings- og forlængerledningen skal være vandtæt.
3. Forsynings- og forlængerledningen må ikke være beskadiget.
4. Hvis forsyningsledningen er beskadiget må den kun skiftes af en service-tekniker.
5. Undersøg forsynings- og forlængerledningen før brug og udskift den hvis den er ødelagt.
6. Ikke godkendte og beskadigede ledninger kan være livsfarlige.
7. Hold forsynings- og forlængerledningen tør og fri af jorden.
8. Hold ledningen væk fra varme og fra skarpe kanter.

SLUK altid for hovedafbryder før forlængerledningen trækkes ud. Advarsel! Fare for elektrisk chok

. Konsulter eventuelt en autoriseret elektriker for at sikre en korrekt tilslutning

HP 140

1. Håndtag
2. Hjul
3. Vand tilslutning
4. Sæbebeholder
5. Slange ophæng
6. Sprøjte pistol
7. Højtryksslange
8. Afløbsstuds
9. Justerbar Ianse
10. Turbo lanse

1. Händtag
2. Hjul
3. Vand tilslutning
4. Sæbebeholder
5. Slange ophæng
6. Sprøjte pistol
7. Højtryksslange
8. Afløbsstuds
9. Justerbar lanse
10. Turbo lanse
11. Sæbedispenser
12. Tilslutningsadapter

Højtryksrenseren er beregnet til at højtryksrense køretøjer, maskiner, bygninger og facader m.m. i den private husholdning.

Advarsel: Lansen og dysen må ikke modificeres.

Ekstraudstyr (tilkøb)

Roterende børste: 90063046

Terrasse børste: 90063047

For at montere ekstraudstyret på HP 170 er det nødvendigt at bruge adapter. Adapter medfølger ekstraudstyr (tilkøb)

Vigtigt! Der kan forekomme et mindre spændingsfald, når højtryksrenseren startes.

Montering

1. Anbring højtryksrenseren på et stabilt underlag
2. Tilslut slangen til beholderen.
3. Monter lansen på sprøjte pistolen
4. Forbind sprøjte pistolen til højtryksslangen
5. Tilslut højtryksslangen til afløbsstuds på højtryksrenseren
6. Tilslut vandslange til Vandstudstilslutning på højtryksrenseren

Note: Vandslangen skal have diameter på mindst 0,5"
Advarsel: Vandet der tilføres må ikke være varmt
Sikre at spænding og frekvens (Volt/Hz) stemmer overens med de tekniske specifikationer

Betjening

1. Tænd for vandet ved vandhanen
2. Frigør sikkerhedslåsen på sprøjte pistolen. Hold håndtaget indtil det resterende tryk og luft i slangen er sluppet ud.
3. Hold håndtaget inde og tænd for maskinen drej knappen til position ON
4. Hold altid håndtaget inde når motoren startes.

Note: Motoren køre kun när håndtaget holdes inde

Betjeningen af dysen

• Vandtrykket kan justeres
• Vandstrålen kan justeres i forskellige variationer

Justering af vandtrykket model HP 140 Trykket kan justeres i styrker fra lav til høj

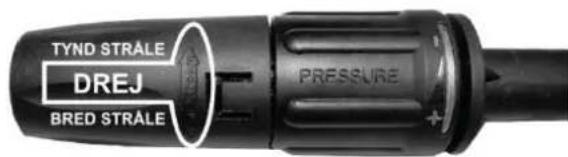

Justering af vandstrålen model HP 140

Strålen kan enten være smal eller bred.

Justering af vandtrykket model HP 170 Trykket kan justeres i styrker fra lav til høj

Justering af vandstrålen model HP 170

Strålen kan enten være smal eller bred.

Advarsel: Juster ikke dysen imens pistolen er aktiveret og vandet løber

Turbo lansen

Turbo lansen udskyder en tynd knivskarp ensartet vandstråle der er ideel til fjernelse fastsiddende skidt og snavs. Bemærk at turbolansen ikke kan justeres og at den skarpe og hårde vandstråle kan beskadige skrøbelige overflader såsom lak på en bil eller gummilister

Indstilling af sæbe

Højt vandtryk fortynder sæbe opløsningen Lavt vandtryk giver en mere koncentreret blanding

Sæbedispenser på HP 170

På HP 170 kan du med sæbedispenseren skifte mellem sæbe beholderne.

Tips: hvis du ønsker at indsæbe den flade du skal arbejde på, gør da følgende:

1. Sluk for strømmen til maskinen
2. Skrue helt ned for trykket på dysen
3. Tænd for vandet
4. Aktiverer pistolen og sprøjt (Vigtigt: Ingen tryk fra maskinen)

Vigtigt: Sæben skal fortyndes med vand.

Advarsel: Ætsende sæbe eller rengøringsmiddel, og en alt for koncentreret opløsning kan skade den overflade du arbejder på. Skader her af er ikke omfattet af garantien.

Anbefalet arbejdsgang

• Opløs snavs ved at sprøjte sæbe direkte på fladen der arbeides på.
• Lad sæben virke i 1-2 minutter. Sæben må ikke tørre ind
• På vertikale flader, spul fra toppen og nedad
• Undgå at vandet løber ned på rengjort område

Opbevaring

• Sluk maskinen
• Sluk for vandet
  • Tøm sæbebeholderen for overskydende rengøringsmiddel
• Tøm slangen og dysen for rest vand i slangen. Hold håndtaget inde indtil der ikke løber mere vand ud af dysen.
  • Afsikre sprøjtepistolen
  • Fjern stikket fra stikontakten

Vedligeholdelse

• Afbryd højitryksrenseren fra stikkontakten, før vedligeholdelse.
• Kontrollere og rengør tilslutningsstuds og rengøringsfilter jævnligt og efter behov

Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt husholdningsaffald. Elektriske produkter skal medbringes til det lokale genbrugscenter og bortskaffes på korrekt vis der.

Afbryd højtryksrenseren fra stikkontakten, før vedligeholdelse og inspektion.

Fejl	Arsag	Anbefalet
Maskinen starter ikke	Ikke sat i stikkontaktenSikringen gåetFejl på ledning	Isæt stikkontaktKontrollere og udskift sikring.Sluk for andre apparater Isæt anden ledning
Ustabilt vandtryk	Luft i slangenTilstoppet filterUtæt pakning eller slange	Kontroller om slange og forbindelsen er lufttætRengør eller udskift filterRengør eller udskift pakning eller slange
Maskinen stopper	Sikringen gåetTermisk sensor aktiveretDysen er tilstoppet	Udskift sikring. Sluk for andre apparaterLad maskinen afkøle i 5 minRengør dysen
Maskinen banker	Luft i vandtilløbs studsVarierende vandtrykDysen tilstoppetVandfilter tilstoppetSlangen snoet	Hold håndtaget indtil det resterende tryk og luft i slangen er sluppet ud.Kontroller om der er nok tryk på vandetRengør dyseRengør filterUdbedre
Maskinen tænder og slukker	Sprøjte pistolen drypper	Kontakt din forhandler

For yderligere informationer kontakt din forhandler

HP 140

Spænding	AC220 – 240V, 50Hz
Effekt	1800W
Konstruktions klasse	II
Beskyttelse	IPX5
Vand gennemløb max	6,67 l/min
Temperature	Max 60 C
Trykniveau mundingen	0,5 MPa
Lydtryk	LpA=77 dB(A) KPA=3dB
Støjniveau	LwA=92dB (A)
Vibration	αh=1.8m/s2Kαh=0.05m/s2
Vægt	8.9 Kg
Max tryk / Arbejdstryk	140 Bar / 100 Bar

HP 170

Spænding	AC220 – 240V, 50Hz
Effekt	2500 W
Konstruktions klasse	II
Beskyttelse	IPX5
Vand gennemløb max	7,3l/min
Temperature	Max 60 C
Trykniveau mundingen	0,5 MPa
Lydtryk	LpA=77 dB(A) KPA=3dB
Støjniveau	LwA=86dB (A)
Vibration	αh=1.8m/s2Kαh=0.05m/s2
Vægt	20 Kg
Max tryk / Arbejdstryk	170 Bar / 130 Bar
