BRUGSANVISNING KES 9001 ZANKER

ZANKER

Thermat K-ES 9001

Kondenswäschetrockner Kondensor droogautomaat Sèche-linge à condensation Condense dryer

Gebrauchsanweisung	2-16
Gebruiksaanwijzing	17-34
Mode d'emploi	35-51
Operation instructions	52-66

Algemene informatie over uw wasdroger

De gebruiksaanwijzing helpt u snel vertrouwd met de wasdroger te zijn, opdat u alle mogelijkheden en voordelen ten volle kunt benutten.

Zorgvuldige ontwikkeling en strenge kwaliteitsbewaking tijdens de produktie garanderen een lange levensduur voor de wasdroger.

Zo laag mogelijk energieverbruik en zo kort mogelijke droogtijden dragen in belangrijke mate bij aan een ekonomisch gebruik.

Ongeacht de weersomstandigheden en de gesteldheid van de buitenlucht, waarborgt de wasdroger altijd een frisse en zacht aanvoelende was.

Uw wasdroger is voorzien van een kondenseerinrichting: het uit het wasgoed verdampende vocht wordt tot water gekondenseerd en in een verzamelbak opgevangen.

Indien gewenst kunt u het kondenswater ook automatisch rechtstreeks in een afvoer laten pompen; een afvoerslang is, als accessoire, leverbaar.

De kondensatiedroger verwarmt de omgevingslucht, maar maakt deze niet vochtig. In de winter een voordeel, want de warme lucht verwarmt het vertrek. Bij een luchtafvoerdroger wordt de warme lucht eenvoudig naar buitenshuis geblazen (warmteverlies) of blijft binnenshuis maar is erg vochtig.

Om het wasgoed te drogen staan u 8 elektronisch gestuurde droogprogramma's een tijdprogramma ter beschikking. In het programma voor hittegevoelige textiel wordt met gereduceerd verwarmvermogen gedroogd. Een automatische afkoelfase aan het programma-einde en een daarop volgende antikreukfase verhinderen zoveel mogelijk het optreden van kreuk en ligplooien.

De sensoren in de ribben van de trommel zorgen voor de controle van de graad van droogte van het wasgoed. Na het bereiken van de ingestelde droogtegraad wordt het programma automatisch beeindigd.

TR-2A-NL-

Inhoudsopgave

Belangrijke waarschuwingen en adviezen .... blz. 18

Energiespaartips blz. 20

Beschrijving van de machine .... blz. 21

Technische gegevens en afmetingen .... blz. 22

Opstelling blz. 22

Elektrische aansluiting.... blz. 23

Belangrijke adviezen voor het drogen.... blz. 23

Voor de eerste ingebruikname blz. 23

Voorbereidingen voor het drogen.... blz. 23

Hoeveelheid wasgoed.... blz. 24

Wasgoedgewichten....blz.24

Bedieningselementen, signaallampjes en dergelijke.... blz. 25

Bediening blz. 26

Programma-overzicht en droogtijden.... blz. 28

Onderhoud....blz.30

Opheffen van kleine storingen .... blz. 31

Servicedienst blz. 31

Garantiebepalingen en service.... blz. 32

Accessoires.... blz. 34

Waarschuwingen en belangrijke adviezen

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

■ Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.

■ Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.

■ Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.

■ Een eventueel noodzakelijke wijziging van de watertoe- en/of afvoervoorzieningen ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.

■ Laat inspektie- en/of herstelwerkzaamheden uitvoeren door de servicedienst van de fabrikant of door een door de fabrikant bevoegd verklaarde servicedienst en laat geen andere dan originele Distriparts onderdelen plaatsen.

■ Overtuig u ervan dat na de installatie of het verplaatsen, het apparaat niet op het aansluit-snoer staat.

■ Schakel na het gebruik altijd de stroomtoevoer af door, afhankelijk van de wijze van installatie, de steker uit het stopkontakt te nemen of de badkamertrekschakelaar op de uit-stand te schakelen. Indien het apparaat op een watertoevoer aangesloten is, draai dan na gebruik altijd de watertoevoerkraan dicht.

■ Een volgepropte trommel leidt tot onregelmatig drogen en een te lange droogtijd, waardoor ook het energieverbruik onnodig toeneemt.

■ Het stoffilter dient voor of na (afhankelijk van de konstruktie) elke droogbeurt gereinigd te worden.

■ Bij kondensatiedrogers dient de kondensor regelmatig geinspekteerd en, indien nodig, gereinigd te worden.

■ Bij kondensordrogers mag de ruimtetemperatuur in het vertrek niet boven 35 °C kunnen komen.

■ Afhankelijk van de konstruktie heeft het apparaat verse- of koellucht nodig. Eveneens afhankelijk van de konstruktie bevindt zich de luchtinlaat aan een zijkant, de achterkant of in de bodem. Zowel de luchtaanvoer (inlaat) als de luchtafvoer (uitlaat) mogen nimmer belemmerd worden. Belemmering van de luchtstroom leidt tot oververhitting van het apparaat en eventueel het wasgoed.

Waarschuwingen en belangrijke adviezen

■ Niet in de trommeldroger mogen:

• Kussens (warmtestuwing en brandgevaar).
• Wol (kan vervilten).
• Erg tere stoffen, zoals sommige vitrages en zijde (beschadiging).
• Stukken wasgoed, die schuimrubber of op rubber gelijkend materiaal bevatten (brandgevaar!).

■ Overtuig u ervan dat borst- of broekzakken leeg zijn. Keer kleding met borst- of broekzakken, of dikke zomen binnenstebuiten, daarmee voorkomt u zo goed mogelijk onregelmatige droging.
■ Objekten zoals munten, veiligheidsspelden, naalden, spijkers, schroeven en andere harde of scherpe materialen horen niet in de trommeldroger; zij kunnen aanzienlijke schade veroorzaken.
■ Met vluchtige stoffen, (zoals alcohol, benzine, terpentine) gereinigde artikelen mogen niet in de trommeldroger; wacht tot het artikel volledig uitgedampt is.
■ Kleine huisdieren hebben de gewoonte om in de trommel van de droger te kruipen. Het is zelfs niet onmogelijk dat een klein kind in de trommel kruipt. Kontroleer altijd eerst voor u de deur sluit.
■ Tracht in geval van een storing of defekt, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden.

Raadpleeg Elgroep Service.

Als deze machine de een of andere dag definitief niet meer gebruikt wordt, zorgt u dan ervoor dat het slot van de deur niet meer functioneert en snijdt het elektrische snoer af. De stekker met de resterende leiding onmiddellijk verwijderen. Verhinder daardoor dat spelende kinderen zichzelf insluiten of in andere levensgevaarlijke situaties komen. Laat, ten behoeve van het recyclen, de machine volgens de landelijk of plaatselijk geldende voorschriften verwijderen.

Energiespaartips

U kunt het energieverbruik van de wasdroger zo laag mogelijk houden, door de volgende regels in acht te nemen.

■ De natte was moet goed gecentrifugeerd zijn, in een wasautomaat met een centrifugeertoerental van tenminste 800/min of in een aparte centrifuge met een toerental van 2800/min. Hoe hoger het centrifugeertoerental hoe korter de benodigde droogtijd en dus ook de daarvoor benodigde energie. Centrifugeert uw wasautomaat met minder dan 800/ min dan adviseren wij u een losse centrifuge 2800/min aan te schaffen.

■ Kreukherstellende textiel en synthetika, overhemden, blouses en dergelijke, kort centrifugeren in het daarvoor bestemde programma van uw wasautomaat of 30-60 sekonden in de losse centrifuge.

■ Vermijdt overdroging door het zorgvuldig kiezen van het juiste droogprogramma, zodanig dat het goed aanpast op de gewenste droogtegraad. Te droog was- goed laat zich minder goed strijken. Na enig experimenteren weet u precies welk programma nodig is voor uw wasgoed en omstandigheden.

■ Probeer zo vaak mogelijk de machine met de maximaal toegestane hoeveelheid wasgoed te beladen, zie het programma-overzicht. Kleine hoeveelheden drogen is altijd minder ekonomisch.

■ Om de maximale kapaciteit van de machine te kunnen benutten, kunt u was- goed voor kast- en strijkdroog samen drogen. U stelt dan het juiste droogprogramma voor strijkdroog in. Als dat beeindigd is haalt u de strijkdroge was uit de machine en laat u de rest enige tijd nadrogen.

■ Reinigen van de pluizenzeef na iedere droogbeurt en regelmatig reinigen van de kondensor voorkomen te lange droog- tijden en een hoger energieverbruik.

■ De ruimte waar de wasdroger in opgesteld staat, moet geventileerd kunnen worden. De ruimtetemperatuur mag niet boven 35 °C komen.

■ Onder de bodem van de machine moet een vrije luchtstroming gewaarborgd zijn. Hoogpolig tapijt, bijvoorbeeld, kan de luchtstroom belemmeren, wat de machine schade toe kan brengen.

- Indien uw woning met een dubbeltariefmeter uitgerust is, kunt u, door middel van een in de handel verkrijgbare schakelklok, van de goedkope uren gebruik maken. De schakelklok moet voor 16 A geschikt zijn.

Beschrijving van de machine

Fig. 1

1 Werkblad
2 Kondenswater-opvangbak/Programmatabel
3 Bedieningspaneel
4 Pluizenzeef
5 Stelvoeten
6 Typeplaatje
7 Luchtkondensor

Technische gegevens/Afmetingen

Netspanning	230 V
Aansluitwaarde	3000 W
Te zekeren met	16 A
Maximum vulgewicht
drooggewogen wasgoed	5 kg
Machinegewicht	49 kg

Afmetingen:	Met werkblad:	Zonder werkblad:
Hoogte	850 mm	820 mm
- verstelbaar	+10 mm	+10 mm
Breedte	598 mm	598 mm
Diepte	598 mm; het bovenblad is verschuifbaar.
Diepte bij geopende deur	1165 mm

TR-7A-NL

Opstelling

Deze droger kan bijzonder eenvoudig geplaatst, aangesloten en in gebruik genomen worden.

Er zijn echter enkele aanwijzingen en voorschriften, waaraan u zich moet houden teneinde de goede werking van de machine alsmede de veiligheid te waarborgen.

De droger kan op elke soort vloer geplaatst worden. Hij moet waterpas staan, dus eventueel met een waterpas uitgericht worden. Daartoe dienen de verstelbare voeten.

Goede ventilatie is een absolute voorwaarde. Dat is eenvoudig te bereiken door er voor te zorgen dat het ventilatierooster in de voorkant en de vrije ruimte onder de bodem niet door plinten en hoogpolige vloerbedekking in hun functie belemmerd kunnen worden.

Zodoende mogen evenmin de voeten verwijderd worden.

Bij onvoldoende ventilatie kan zich een opeenhoping van warmte voordoen, hetgeen schade aan de motor kan veroorzaken.

Aanwijzing

■ De door de droger afgegeven warme lucht kan een temperatuur van 60°C bereiken. Houd daar rekening mee in verband met uw vloerbedekking.
■ De temperatuur in het vertrek waar de droger staat mag, tijdens het in bedrijf zijn, +35°C niet overschrijden. Gebeurt dat wel, dan is dat te verhelpen door een deur of venster open te zetten.
■ De ruimte rondom de droger moet zoveel mogelijk stofvrij gehouden worden.

Mogelijkheden voor onderbouw, decorpaneel, was/droogzuil en waterafvoerslang vindt u in de apart meegeleverde Opstel- en aansluitaanwijzingen.

Elektrische aansluiting

De machine is voorzien van een drie-aderig aansluitsnoer en steker met aardkontakten. De steker mag u uitsluitend steken in een stopkontakt voorzien van (aangesloten en funktionerende) aardkontakten.

In bad- of doucheruimten dient doorgaans een zogeheten „vaste aansluiting“ gemaakt te worden. Raadpleeg uw leverancier/installateur.

Bij van 16 A naar 10 A zekering omschakelbare machines, vindt u het omschakelschema op het deksel van het aansluitdoosje, aan de achterkant van de machine.

CE Dit toestel voldoet aan de volgende EG-richtlijnen:

• 73/23/EEG van 19. 02. 1973 - laagspanningsrichtlijn
• 89/336/EEG van 03. 05. 1989 (inkl. wijzigingsrichtlijn 92/31/EEG) - EMC-richtlijn.

Waarschuwing. De machine dient deugdelijk geaard te zijn. De fabrikant wijst elke aansprakelijkheid ten aanzien van schade of letsel af, indien deze en vorenstaande veiligheidsmaatregelen niet werden getroffen.

TR-9A-NL-

Belangrijke adviezen voor het drogen

Voor de eerste ingebruikname

■ Wij adviseren u de trommel met enkele lichtvochtige, doch schone, doeken te vullen en de machine circa 15 minuten daarmee te laten werken. Daardoor worden eventuele vettige of stoffige restanten uit het produktieproces verwijderd.

Voorbereidingen voor het drogen

■ Overtuigt u zich ervan dat het wasartikel geschikt is om in een trommeldroger gedroogd te worden. In behandelingsetiketten kunt u symbolen voor het drogen tegenkomen. Zij betekenen:

Normaal drogen met maximum verwarming.

Minder heet drogen met vermin- derde verwarming. Dit is gebruikelijk voor kunststoffen zoals acryl en voor stoffen die met warmtegevoelige kunststoffen gemengd zijn.

Niet in de trommeldroger drogen. Dit is gebruikelijk voor wol, wolmengsels en zijde.

■ De was moet goed gecentrifugeerd zijn in een wasautomaat met een centrifugeertoerental van tenminste 800/min of in een losse centrifuge van 2800/min.

Ook fijnwas, wat u voorheen mogelijk niet centrifugeerde, moet u kort centrifugeren in het daarvoor bestemde programma van uw wasautomaat of 30-60 sekonden in een losse centrifuge.

Overvulling (proppen) leidt tot overmatige kreuk en ongelijkmatig drogen. Vullen met slechts enkele kleine wasstukken is oneko- nomisch.

■ Dekbedovertrekken en kussenslopen dichtknopen, anders verzamelen zich daarin kleinere wasstukken. Ritssluitingen en haak-oogsluitingen sluiten, losse banden en ceintuurs samenknopen.

Belangrijke adviezen voor het drogen

■ Het kan voorkomen dat u, na het drogen, toch nog vochtige plekken in het wasgoed vindt. Dat is met name het geval bij dikke kragen, manchetten en zomen. In zo'n geval kunt u deze kledingstukken nadrogen, minstens 20 minuten instellen.
Tricot kan iets krimpen. Deze wassoort niet overdrogen. Doorgaans hield u er bij de aanschaf toch al rekening mee dat deze textiel, al naar gelang de kwaliteit, krimpt.
Na elke droogbeurt vindt u in de pluizenzeef een hoeveelheid fijn pluis. Dit pluis wordt nauwelijks door het drogen in de trommeldroger veroorzaakt. Het ontstaat, als normale slijtage, tijdens het dragen van kleding of het gebruiken van textiel. Bij het buiten aan de lijn drogen neemt de wind het grotendeels mee, binnen aan de lijn blijft het eenvoudig in het wasgoed zitten. De krachtige luchtstroom in de trommeldroger blaast vrijwel alle stof en pluis uit het wasgoed, wat een prettige bijkomstigheid is.
■ Een kleine hoeveelheid wasgoed kunt u beter „tijd-gestuurd“ drogen. Zie het Programma-overzicht.

Hoeveelheid (drooggewogen) wasgoed

Katoen en linnen maximum 5 kg Kunststoffen en fijnwas maximum 2 kg

Wasgoedgewichten

(katoen/linnen)

Stuk wasgoed Gewicht in grammen

Badmantel	1200
Badhanddoek	200
Bedlaken	500
Bedovertrek	700
Blouse	100
Damesnachtjapon	200
Damesslipje	100
Damesstofjas	300
Herenonderbroek kort	100
Herenonderbroek lang	250
Herenonderhemd	100
Herenoverhemd	200
Herenpyama	500
Herenstofjas	600
Kussensloop	200
Servet	100
Tafellaken	250
Theedoek	100
Zakdoek	20

De opgegeven gewichten zijn slechts richtwaarden voor katoen en linnen. Voor kunststoffen (synthetika) en fijnwas zijn de gewichten lager en kunnen, al naar gelang de aard van de stof, sterk verschillen.

Bedieningselementen, signaallampjes enzovoorts

Fig. 2 Programmatabel
Druktoetsen en signaallampjes

Programma- schakelaar

Programmatabel

- Hier vindt u, in korte bewoordingen, de programmakeuze. Dat maakt het mogelijk de bediening zonder gebruiksaanwijzing te kunnen doen.

Druktoetsen en signaallampjes

Aan/Uit

Signaallampje brandt bij AAN.

Signaallampje kondensaathouder

Dit lampje brandt zodra de kondennsaathouder vol is of niet goed in het machinefront geplaatst is.

Signaallampje pluizenzeef

Dit lampje brandt na het programma-einde en herinnert u er aan dat u het pluizenfilter moet reinigen.

S Toets

In de programma's voor synthetika en fijn- was wordt automatisch met verminderde verwarming gedroogd. Indien gewenst kunt u dat ook in de programma's voor katoen en linnen, door middel van het voortijds- indrukken van deze toets. De droogtijd is dan wel langer.

Start toets

Met deze toets start u het gekozen pro- gramma.

Wis/deurtoets

Met deze toets kunt u alle van te voren gekozen extra functies uitwissen. Door op deze toets te drukken wordt ook de deur geopend (de deur springt open).

Programmaschakelaar

Met de programmaschakelaar kiest u een van de volgende functies:

■ Aan/Uitschakelen van de machine. Het signaallampje brandt, respektievelijk is uit.
■ Programmakeuze, rechtsom-draaiend. Zie programma-overzicht.
■ Aan/Uitschakelen van de trommelver- lichting.

Bediening en handelingen

Deur openen

Trommel vullen

- Wasstukken een voor een in de trommel doen. Eventueel opgevouwen was eerst ontvouwen.

Deur sluiten

- Deur dichtdrukken en erop toezien dat geen wasstukken tussen de deur geklemd kunnen raken.

Programma kiezen

- Zie programma-overzicht.

Er staan u twee mogelijkheden ter beschikking:

a) Elektronische gestuurde programma's voor katoen/linnen en synthetika/fijnwas.

b) Het tijdprogramma voor individueel drogen of nadrogen van wasgoed of kleine hoeveelheden ongeveer 1 kg.

S toets indrukken

Deze toets kunt u, naar wens, indrukken indien u een katoen/linnen-programma met verminderde verwarming wilt.

Start toets drukken

De machine start.

U mag tijdens het drogen het gekozen programma wijzigen: eenvoudig opnieuw instellen.

Programmaverloop

De trommel draait af en toe even de andere kant op, om knopen van het wasgoed zoveel mogelijk te voorkomen. Zodra de gewenste droogtegraad bereikt is schakelt de verwar- ming automatisch uit en worden machine en wasgoed afgekoeld. Bij het instellen van tijd-gestuurd drogen moet u daar rekening mee houden, omdat die tijd in uw instelling begrepen is. Na de afkoelfase treed automa- tisch de antikreukfase in werking.

Vanaf dat moment kunt u de machine uit- schakelen en de was uit de trommel nemen. De antikreukfase dient om ligplooien te voorkomen indien u de was niet direkt uit de machine neemt; de trommel draait af en toe even.

De antikreukfase duurt bij elektronisch drogen en bij tijd-gestuurd drogen ongeveer 30 minuten.

Tijdens het programmaverloop mag u de deur openen om te zien of u er al iets uit kunt nemen wat, naar uw wens, voldoende droog is of om te kontroleren of mogelijk herschikking van het wasgoed gewenst is. Na het weer sluiten van de deur moet u opnieuw op de start-toets drukken om de machine z'n programma te laten vervolgen. Bij een tijd-gestuurd programma loopt de klok gewoon door als de deur open is, daar moet u dus rekening mee houden; even- tueel na het sluiten van de deur de klok opnieuw instellen indien de deur lang open was.

Bediening en handelingen

Het programma wordt automatisch beëindigd. De programmaschakelaar blijft kort voor de stand „O“ staan.

Neem de was zo snel mogelijk uit de trommel, om kreuken te vermijden.

Schakel de machine geheel uit door de programmaschakelaar op „O“ te draaien. Het signaallampje Aan/Uit gaat UIT. Trek, indien aanwezig, de installatietrekschakelaar op „O“ of „UIT“.

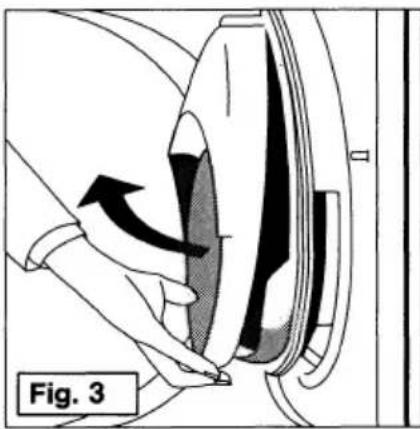

Pluizenzeef reinigen (fig. 3)

De pluizenzeef, in de deurbinnenkant, moet na iedere droogbeurt gereinigd worden. U klapt het filterdeksel omhoog en verwijdert de pluizen.

Diagram of a hand pressing down on a mechanical component, showing a curved arrow indicating motion (no text or symbols present)

Het verwijderen van de pluizen gaat makke- lijker, als u uw hand vochtig maakt of een vochtig doekje gebruikt. Na het reinigen klapt u het pluizenfilter weer omlaag en drukt het stevig vast.

Waterhouder legen

De waterhouder mag ook tijdens het in bedrijf zijn geleegd worden.

De aan het wasgoed onttrokken waterdamp wordt binnen de machine gekondenseerd en als water in de waterhouder opgevangen. De waterhouder moet na iedere droogbeurt geleegd worden. Zoudt u dat vergeten hebben, dan zorgt een overloopbeveiliging ervoor dat het programma onderbroken wordt: het betreffende signaallampje brandt, de machine is gestopt en de was is nog nat.

Tip:

Het kondenswater kunt u, na het door middel van bijvoorbeeld een koffiefilterzakje gefilterd te hebben, gebruiken als gedestilleerd water voor akku of strijkbout.

Programma-overzicht

Welk programma voor welke was?

WassoortWashoeveelheid	Symbool/droogtegraad	Opmerkingen:
Katoen en linnenmax. 5 kgKook- en bontwasZoals badmantel enbadstof artikelen,maar geen tricot	Extra droogVoor meerlagige endikke stoffen
HanddoekenTricotBabywas	KastdroogVoor artikelen van onge-veer gelijke samenstelling
BeddegoedTafellakensTheedoeken	[0027]LichtvochtigVoor wasgoed wat lichtgestreken wordt
	[0108]StrijkdroogVoor wasgoed watnormaal gestrekenwordt
	[2015]MangeldroogVoor wasgoed wat metstrijkmachine ofmangel gestrekenwordt

Programma-overzicht

Welk programma voor welke was?

WassoortWashoeveelheid	Symbool/droogtegraad		Opmerkingen:
Synthetika en fijnwasmax. 2 kgVoor artikelen welke geheel of gedeeltelijk uit kunststof bestaan zoals:BovenkledingOverhemdenBlousesDekbedovertrekken		Extra droogVoor meerlagige en dikke stoffen	Bij temperatuur-gevoelig was-goed tevens de toetsSdrukken
		KastdroogVoor artikelen van onge-veer gelijke samenstelling
	[6832]	LichtvochtigVoor wasgoed wat licht gestreken wordt
Tijd-gestuurd drogenVoor het drogen of na-drogen van een enkel stuk katoen of linnen.Indien meer wasgoed:max. 5 kg		20 tot 60 min
Tijd-gestuurd drogenVoor het drogen of na-drogen van een enkel stuk synthetika of fijnwas.Indien meer wasgoed:dan max. 2 kg		20 tot 40 min

Let op het wasetiket in de textiel of kleding. Indien dit aangeeft dat het artikel temperatuur-gevoelig is, symbool ☐, en u droogt het mee in het programma voor katoen en linnen, dan moet u voortijds de S-toets indrukken.

Onderhoud

1. Reinigen van de buitenkant

De buitenkant kunt u reinigen met lauw water en een huishoudschoonmaak-middel wat niet krast of agressief is.

Ook het bedieningspaneel en kunststof delen kunt u op deze manier reinigen.

2. Reinigen warmtewisselaar

De warmtewisselaar bevindt zich aan de rechter kant in de sokkel van het toestel. Voor het reinigen moet de warmtewisselaar uit het toestel worden genomen. Daarbij gaat u als volgt te werk:

1. Deur openen.

2. Klepje voor de warmtewisselaar openen.

Diagram of a mechanical or electrical component with rotating arrow and circular symbol, labeled Fig. 4 (no readable text or symbols)

U draait de vergrendeling boven aan het klepje naar links en het klepje springt open.

3. Warmtewisselaar ontgrendelen

U draait de twee vergrendelingsschijven een kwart slag in de richting van de pijl.

1. Warmtewisselaar uitnemen door krachtig aan de greep te trekken.

Reinigen van de warmtewisselaar kan bijv. door goed met de handdouche door te spoelen of met een zachte borstel.

Nooit met scherpe voorwerpen of ge- reedschap tussen de lamellen komen.

De warmtewisselaar kan daardoor vervomen of ondicht worden.

Let u erop, dat de sleuven voor de waterafvoer aan de achterzijde eveneens schoon zijn.

Weer inzetten van de warmtewisselaar geschiedt in omgekeerde volgorde. Let u erop dat u de warmtewisselaar op de juiste wijze terugplaatst: de aanduiding „top – oben – en haut“ moet boven zitten.

Let op!: Zonder warmtewisselaar mag er niet gewerkt worden!

3. Reinigen van de gummiedichtingen

Wij adviseren u er een routinewerkje van te maken om de gummiedichtingen van deur en kondensor steeds na elke droogbeurt even met een vochtige doek af te nemen.

Opheffen van kleine storingen

Als de droger niet goed werkt, ligt het vaak aan kleinigheden die u zelf verhelpen kunt.

De machine doet niets

■ Zit de steker in de wandkontaktdoos?
■ Stond de wasautomaat óók aan, terwijl de huiszekering daar niet op berekend is?
■ Is de vuldeur goed gesloten? Druk hem nog eens dicht.
■ Hebt u de Start toets gedrukt?
■ Waterhouder vol, of niet goed teruggeschoven? Signaallampje brandt.

Droogresultaat niet goed

■ Mogelijk had u toch een ander pro- gramma moeten kiezen.

■ Bij gebruik van een tijdprogramma bepaalt u zelf de tijd; mogelijk was de ingestelde tijd toch te kort.
■ Had u de toets voor verminderde verwarming ingedrukt, terwijl de betreffende wassoort op vol vermogen gedroogd had moeten worden?
■ Was de keuze van de tijdsduur juist?
■ Hebt u de kondensaathouder geleegd? Bij volle houder brandt het signaallampje en onderbreekt het programma. Indien u de houder tijdens het verloop van een tijd-gestuurd programma moet legen, moet u daarna de tijd opnieuw instellen.
- Indien pluizenzeef en/of kondensor sterk verontreinig zijn, duurt het drogen te lang en verbruikt de machine onnodig veel energie.

TR-15A-NL-

Servicedienst

De konstruktie van dit apparaat is zodanig dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van de veiligheid en ook om mogelijke schade te voorkomen, dienen reparaties te worden uitgevoerd door personen die daartoe de vereiste vakbekwaamheid bezitten.

Wij adviseren u om, voor u de servicedienst belt, eerst nogeens na te gaan of u alle in de gebruiksaanwijzing voorkomende aanwijzingen en adviezen opgevolgd hebt. Ook in de garantieperiode kan u dat kosten besparen, omdat installatiefouten en onjuist gebruik niet onder garantie vallen.

Het adres van de servicedienst en het telefoonnummer vindt u in de bijgevoegde garantie-informatie.

De servicedienst verzoekt u bij een storings- melding op te geven: uw adres met post- kode en telefoonnummer, het model- nummer, het Prod. Nr. en het F. Nr. van uw machine. Prod. Nr. en F. Nr. vindt u op het typeplaatje.

Het opgeven van de juiste nummers maakt het de servicedienst mogelijk om ervoor te zorgen dat de bezoekende technikus de juiste materialen bij zich heeft, wat een extra bezoek bespaart.

GARANTIEBEPALINGEN EN SERVICE

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota, of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent een jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van materiaal- en/of konstruktiefouten, heeft de koper het recht op kosteloos herstel.

1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan direkte slijtage onderhevig; deze verbruiksartikelen zijn derhalve van garantie uitgesloten.

2 De fabrikant verleent een jaar garantie op door haar servicedienst uitgevoerde herstelwerkzaamheden en het daarbij nieuw aangebrachte materiaal, gerekend vanaf de hersteldatum. Indien zich binnen deze periode een storing voordoet, welke het direkte gevolg is van de uitgevoerde herstelwerkzaamheden of het daarbij nieuw aangebrachte materiaal, heeft de koper het recht op kosteloos herstel.

Door de uitvoering van herstelwerkzaamheden wordt de algemene garantieperiode, welke het gehele apparaat omvat, niet verlengd.

3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, trommeldroogautomaten, afwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.

3a De regeling als genoemd onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dienen ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.

4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risiko van de fabrikant.

5 Alle niet onder punt 3 en 3a genoemde apparaten, alsmede apparaten welke wel de betreffende funktionele kenmerken bezitten maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franko aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.

6 Indien een onder de algemene garantieperiode vallend defekt aan een apparaat niet meer hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie uitbreidingen

7 Voor koel/vries-motorkompressoren (exklusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van twintig procent per jaar, van vijf jaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode.

Na de algemene garantieperiode worden de bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

- geen aankoopnota, of kwitantie, waaruit tenminste de aankoopdatum en de identifikatie van het apparaat blijkt, getoond kan worden of meegezonden werd;

-het apparaat voor andere, of óók voor andere dan huishoudelijke doeleinden, waar- voor het apparaat bestemd is, gebruikt wordt;

- het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geïnstalleerd, bediend, behandeld of gebruikt wordt.

-het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade ontstaan door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen, deuken of breuk van uit- of afneembare delen, welke niet ten tijde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De konstruktie van dit apparaat is zodanig, dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van de veiligheid, en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend worden verricht door personen die daarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of kontrolewerkzaamheden door uw vakhandelaar of ELGROEP SERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.

Nederland

ELGROEP SERVICE

Huishoud Sector

Vennootsweg 1

Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen:

01720-80300

Onderdelenverkoop:

01720-80400

Telex :39906 elgrp

Telefax:01720-80366

DISTRI PARTS

Accessoires

Was/droogzuil

De wasdroger kan op iedere voorlader-wasautomaat met een breedte van 60 cm geplaatst worden.

Montageset Nr. 916 110 905

■ Decorpaneel

Teneinde de voorkant van de machine te kunnen aanpassen op andere keukenmeubels, kan een decorpaneel op de machinedeur gemonteerd worden. Wij adviseren u het decorpaneel door de leverancier van de keuken te laten leveren. Alleen dan bent u er zeker van dat de kleurstelling of het motief juist is. Het paneel moet de volgende afmetingen hebben:

Decorraam wit: Nr. 916 110 901

Hoogte 585 mm

Breedte 585 mm

Dikte 1 tot max. 4 mm

Hoekradius van de plaat R12

■ Onderbouw

De machine kan in een inbouwkeuken tussengeplaatst of ondergebouwd worden. De benodigde beschermplaat kan door de klantenservice geleverd worden.

Beschermplaat Nr. 149 000 405

■ Aanbrengen afvoerslang voor kondenswater

Bevindt zich in het vertrek waar de droger staat een waterafvoer, dan kan een waterafvoerslang op de machine aangesloten worden. U hoeft de kondensaathouder dan niet meer te legen.

De benodigde waterafvoerslang is verkrijgbaar onder Nr. 916110902 (geen andere afvoerslang gebruiken).
