BRUGSANVISNING GX 600R ZANUSSI

Tillykke med Deres nye glaskeramiske kogesektion.

For at De skal få den fulde udnyttelse og bør De læse denne brugsanvisning grundigt igennem, således at De sikrer Dem, at den bliver installeret og anvendt korrekt.

Af hensyn til produktsikkerheden har vi i indledningen til denne brugsanvisning anført en række sikkerheds-regler, som alle brugere bør være opmærksomme på.

Gem brugsanvisningen i tilfælde af tvivl eller hvis produktet en dag overdrages til ny ejer.

Indholdsfortegnelse

Produktansvar 26

Vigtigt at vide 27

Udpakning 28

Tilbehør 28

Hvad kan den glaskeramiske plade tåle.... 28

Inden ibrugtagningen....28

Beskrivelse af den glaskeramiske kogesektion..... 29

Tekniske data 29

Sådan fungerer den glaskeramiske kogesektion .... 30

Valg af kogegrej 31

Hvis kogesektionen ikke virker.... 33

Service....33

Garanti 33

Installationsanvisning....34

Zanussi's landsdækkende service 35

Produktansvar

- Vort produktansvar er gældende i følge "Lov om produktansvar". Denne lov gælder skader på personer eller ting, som skyldes fejl på selve det installerede apparat. Dette ansvar er gældende 10 år efter, at apparatet er købt som fabriksnyt.

Forbehold:

Vort produktansvar gælder ikke, hvis den pågældende skade skyldes et eller flere af følgende forhold:

• At installationen ikke er udført i overensstemmelse med installationsvejledningen.
• At produktet har været anvendt til andet formål end beskrevet i brugsanvisningen.
• At de i denne brugs- og installationsvejledning nævnte sikkerhedsregler ikke er blevet fulgt.
• At en reparation er udført af andre end vor autoriserede serviceorganisation.
• At der er brugt uoriginale reservedele.
• At skaden er en transportskade, som er opstået på et senere tidspunkt, f.eks. ved flytning eller videre salg.
• At skaden skyldes en form for anvendelse, som strider mod almindelig sund fornuft.
• Service og evt. reparationer skal udføres af Zanussi Service. Der må kun benyttes reservedele som er godkendt af ovennævnte.

Vigtigt at vide

- Installationsarbejde, eventuelle ændringer på kogesektionen, forlængelse af kabel e.l. skal udføres af en autoriseret el-installatør. Ar-bejde, der udføres af en ukyndig, er ulovligt og kan skade kogesektionen og medføre ulykker.

Ligeledes bør indbygningen foretages af en fagmand.

- Service og eventuelle reparationer skal udføres af Zanussi Service eller af en serviceorganisation, som er godkendt af leverandøren. Der må kun benyttes reservedele, leveret af ovenstående. Se garantibestemmelserne.

- Sørg for at kablet ikke kommer i klemme.

- Kogesektionen er beregnet til almindelig husholdningsbrug i Danmark. Hvis den bruges på andre måder er der fare for ulykker.

- Der må kun benyttes gryder og pander, som er beregnet til glaskeramiske plader.

- Kontroller at bundene er helt plane. En ujævn bund giver dårlig varmekontakt og kan let snurre på den glaskeramiske plade.

- Drej gryder og pander således, at håndtagene ikke rager ud over kogesektionen.

- Ved friturestegning, smelting af fedt, paraffin eller andre letantændelige fødevarer, må man aldrig forlade kogesektionen af hensyn til brandfaren. Hvis der opstår brand drejes alle knapper til nul og emhætten slukkes OBS! Branden kvæles med et låg, der må aldrig bruges vand.

- Gryder og lign, samt kogezoner bliver meget varme ved brug. Berøring kan give forbrændinger. Sørg for at der ikke er børn i nærheden.

- Den respektive restvarmeindikator til kogezonen lyser, så længe kogezonen er varm.

- Kontroller om der er slukket for kogesektionen, när den ikke bruges. Alle knapper skal stå på nul.

- Læg aldrig papir eller lign. på den glaskeramiske kogesektion. Hvis der tændes for en kogezone kan papiret begynde at brænde.

- Af hygiejne- og sikkerhedsmæssige grunde skal pladen holdes ren. Fedtpletter og spildt mad afgiver os ved opvarmning.

- En glaskeramisk plade der er revnet, må ikke benyttes. Der kan trænge væske ned på de strømførende dele. Afbryd spændingen til kogesektionen, enten ved at trække stikket ud (træk i stikket, aldrig i ledningen) eller ved at fjerne sikringerne i eltavlen. Tag kontakt med Zanussi Service for reparation. Se telefonlisten sidst i brugsanvisningen.

• Overkog og spild

OBS! Vær meget opmærksom ved kogning af saft, syltetøj og lign, der indeholder sukker, at det ikke koger over, da sukker kan ødelægge glaskeramikken.

Vær ligeledes opmærksom med plastfilm, stanniol, plastskåle og -skeer da disse let kan smelte, hvis de placeres på en varm glaskeramikplade.

Hvis en af ovennævnte ting skulle smelte på glaspladen er det vigtigt at det fjernes med det samme. Brug den medfølgende barberbladsskraber. Vent ikke til kogezonen er kølet af.

- Ved anden form for rengøring f.eks. med Toprens, Sigolin eller Sidol skal pladen være kold, for at undgå skjolder.

Kontrollér at kogesektionen er ubeskadiget. Eventuelle transportskader fra en transport, som De ikke selv har foretaget, skal senest 1 uge efter modtagelsen anmeldes til forhandleren.

Emballagen kan være til fare for små børn, hvorfor det anbefales at skille sig af med den på forsvarlig vis.

Tilbehør

Med pladen følger en separat installationsanvisning, en udskæringsskabelon, en barberbladsskraber og en flaske rengørings/vedligeholdelsesmiddel.

Til fixering af kogesektionen i bordpladen medfølger nogle fixeringsclips.

Hvad kan den glaskeramiske plade tåle

• Glasset er hærdet mod varme, kulde og temperaturchock, men som alt glas følsomt overfor slag.

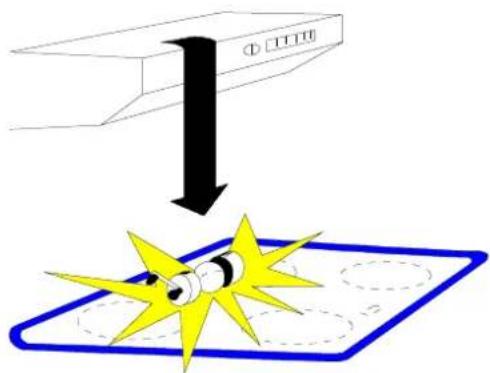

• Undgå at have krydderiglas o.l. stående over den glaskeramiske plade. Falder noget ned, kan pladen tage skade.
• Stå aldrig på pladen, f.eks. ved udskiftning af en pære i loftet.
• Træk ikke kogegrej hen ad pladen, da det kan ridse plader eller efterlade afskrab fra gryden.
• Brug ikke pladen som skærebrædt, da det vil ridse pladen.

Inden ibrugtagningen

Den glaskeramiske plade skal renses inden brug. Tryk lidt af det medfølgende rengørings/vedligeholdelses-middel ud på pladen. Brug en ren og fugtig klud til at behandle pladen med. Tør efter med en ren tør klud eller køkkenrulle. Denne fremgangsmåde benyttes også ved normal rengøring, da midlet indeholder silikone, som efterlader en usynlig hinde på plade, så spild og overkog ikke så let brænder fast.

Pladen skal være tør inden der tændes for en kogezone. Når pladen bruges de første gange, kan der forekomme lidt lugt.

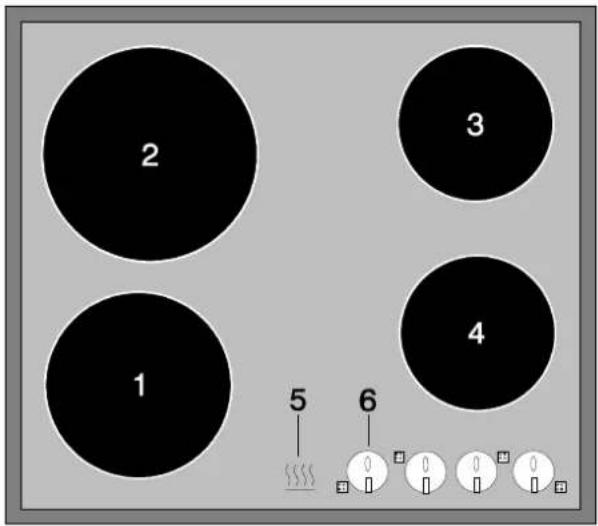

Beskrivelse af den glaskeramiske kogesektion

GN 600 R / GW 600 R / GX 600 R

1) Kogezone ∅ 180 mm 1700 W
2) Kogezone ∅ 195 mm 2000 W
3) Kogezone ∅ 145 mm 1200 W
4) Kogezone ∅ 145 mm 1200 W
5) Restvarmeindikator
6) Regulering af kogezonerne

Tekniske data

Pladens ydermål: bredde: 572 mm

dybde:502mm

højde:49mm

Udskæringsmål: bredde: 560 mm

dybde:490mm

El-tilslutning : 400 V 3N \~ 50 Hz

Totaleffekt :6.1 kW

Typeskiltet:

Kogezonerne er tydeligt markeret på den glaskeramiske plade.

Størrelsen på kogezonerne passer til standard størrelser på kogegrej. Vær opmærksom på at bruge kogegrej der passer i størrelse til kogezonen eller er lidt større end kogezonen.

Kogezonerne er simmerstatzoner som tænder og slukker i forskellige tidsintervaller, afhængig af indstillingen.

Selv på max. indstilling 10 vil kogezonen slukke i korte intervaller for at hindre overophedning.

Fælles kontrollys

Alle kogezoner har trinløs effektindstilling fra 1-10 hvor 10 giver den højeste varme, dette muliggør en præcis indstilling.

Ved valg af lavt effekttrin, kan mad holdes varm uden risiko for påbrænding. (Vær opmærksom på, at man ikke skal holde mad varm i længere tid, af hensyn til bakterievækst, udkogning og vitamindestruktion.)

Indstillingen afhænger af gryden, mængden af mad der skal tilberedes, temperaturen og ens egne erfaringer.

Holde i kog stilling 1 - 2

Simre 2 - 4

Opkogning af mælkeholdigt 2 - 5

Opkogning af vandholdigt 3 - 7

Stegning 7-10

Kogegrejets beskaffenhed og madens bestanddele kan betyde, at det er nødvendigt at skue lidt op eller ned.

Restvarmeindikator

Hver kogezone har en restvarmeindikator. Advarselslampen lyser, när temperaturen på kogezonen er over 60°C.

Advarselslampen bliver ved med at lyse, indtil temperaturen er under 60°C, også efter der er slukket for kogezonen. Under tilberedning anbefales det at udnytte eftervarmen.

NB: Hvis en varm gryde sættes på en kold kogezone, vil restvarmeindikatoren lyse, hvis den pågældende kogezone bliver over 60°C.

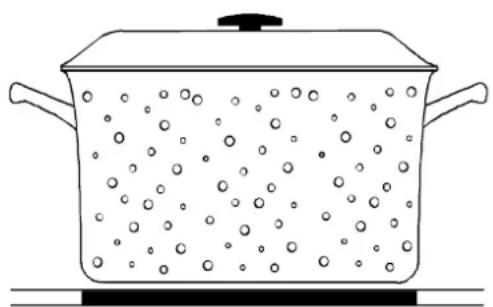

For at opnå den mest effektive og mindst energi-krævende anvendelse skal grydens/pandens bund dække mindst hele kogezonen, samt være helt plan og glat. En buet bund forlænger kogetiden og øger energiforbruget.

Hvis bundens diameter er for lille, øges energiforbruget og maden brænder lettere fast ved overkogning.

Et låg hindrer varmen i at slippe ud, hvorved opvarmningstiden forkortes og energiforbruget reduceres.

Ved nyanskaffelser, bør man være opmærksom på bundens beskaffenhed/materiale:

• Aluminium har den bedste varmeledende evne, men kan efterlade aluminiumsafskrab eller afsmitning - sølvignende pletter på pladen. Pletterne fjernes med barberbladsskraberen og det medfølgende rengørings-/vedligeholdelsesmiddel.
• Kogegrej med lakerede eller emaljerede bunde af dårlig kvalitet kan skulle af og brænde fast i pladen.
• Kobber har større tendens til at slå sig i varm tilstand end andet materiale.
• Bunde med groft mønster kan slide på pladens dekoration.

Vælg kun kogegrej, som anbefales til glaskeramiske plader, f.eks. rustfri stålgryder med sandwichbund, emaljeret kogegrej af god kvalitet eller støbejerns-kogegrej uden skarpe kanter.

OBS! Læs varedeklarationen på gryder/pander inden køb.

Når den glaskeramiske plade har været brugt, anbefales det at gøre den ren med Toprens, Sidol eller Sigolin, da disse efterlader en tynd silikonehinde på pladen, som modvirker fastbrænding.

Det er meget vigtigt, at overkog fjernes så hurtigt som muligt, navnlig hvis overkog indeholder sukker.

• Brug altid barberbladsskraberen til at fjerne overkog o.l. pletter.
• Hvis pladen er fedtet, kan den først vaskes med en fugtig klud og håndopvaskemiddel.
• Sprøjt lidt Toprens e.l. på den kolde plade, brug en ren og fugtig klud. Tør efter med en tør klud.
• Anvend aldrig skurepulver, skuresvamp eller lign, med slibende effekt, da dette kan ridse pladen.

Kalkbelægning

• Kalkbelægninger viser sig ofte som en lysebrun belægning på kogefeltet. Kalken stammer enten fra overkog eller fra vådt kogegrej. Hvis belægningen ikke kan fjernes med før omtalte metode, lægges en eddikevædet klud på pletten i 5 min. Husk at efterbehandle pladen med Toprens e.l.
• Undgå at der spildes sukker på den varme plade. Sukker og meget sukkerholdig mad, som f.eks. brunede kartofler, marmelade, gelé, saft og lignende, skal straks - i varm tilstand - fjernes fra pladen - brug barberbladsskraberen.
• Fastbrændte madrester og fedt bør hurtigst muligt fjernes med barberbladsskraberen, gerne mens pladen stadig er varm. Når pladen er afkølet kan efterbehandles pladen med Toprens e.l.

Hvis kogesektionen ikke virker

• at indbygningspladen har været betjent korrekt
• at evt. stik sidder korrekt i kontakten
  • at sikringerne ikke er sprunget

Er problemet:

• en brummen, når en kogezone varmer op?
  => dette er ikke en fejl. Lyden forsvinder, när pladen blivervarm.
• en misfarvning af en kogezone?
  => dette er som regel ikke en forandring i materialet, men madrester, der er brændt fast. Rengør plade i følge anvisningen.

Garanti

Hvis problemet ikke kan løses ved hjælp af før omtalte forslag kontaktes Zanussi Service, se adresse og telefonlisten senere i denne brugsanvisning.

Vor garanti og produktansvar dækker ikke, hvis en skade er forårsaget af en reparation, der ikke er udført af vor egen serviceorganisation og naturligvis ikke hvis skaden skyldes, at der er brugt uoriginale reservedele.

OBS! Pladen er kun uden spænding, hvis der er slukker på stikkontakten, eller hvis stikket er trukket ud.

Service

1 år fra den dokumenterede købsdag (gem købsnotaen, evt forsikringsbevis og evt servicefaktura).

Garantien dækker fabrikations- og materialefejl der måtte opstå ved normal brug i en privat husholdning i Danmark.

Garantien omfatter materiale, nødvendige transportomkostninger og arbejdsløn.

Garantien dækker ikke uberettiget tilkaldelse af service.

Model:

Produktnummer:

Købsdato:

De første to oplysninger findes på typeskiltet, som er placeret på pladens underside.

Installationsanvisning

Elektrisk tilslutning

Indbygningspladen GN/GW/GX 600 R leveres uden ledning og stikkontakt. Pladen skal tilsluttes fast installation.

El-tilslutningen skal foretages af en autoriseret el-installatør. Arbejde der udføres af en ukyndig, er ulovligt og kan skade kogesektionen og medføre ulykker.

Skader, som følge af forkert installation, dækkes ikke af garantien ligesom produktansvaret bortfalder.

Montering i bordpladen

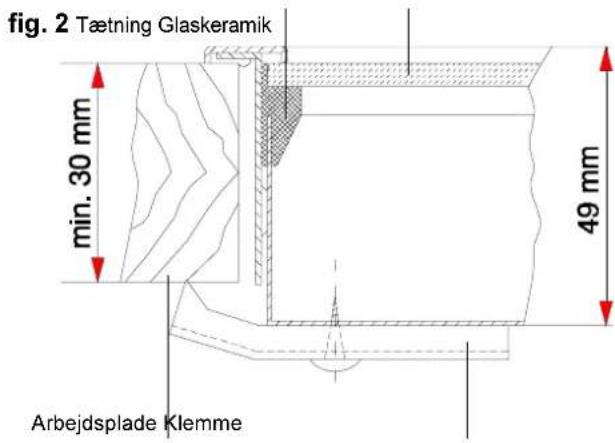

Kontrollér at bordpladen er mindst 30 mm tyk (fig. 2) og at afstanden fra pladens underside til skabsindret-ningen eller genstande i skabet mindst er 20 mm og at der er en afstand på 100 mm til side eller bagvæg (fig. 3).

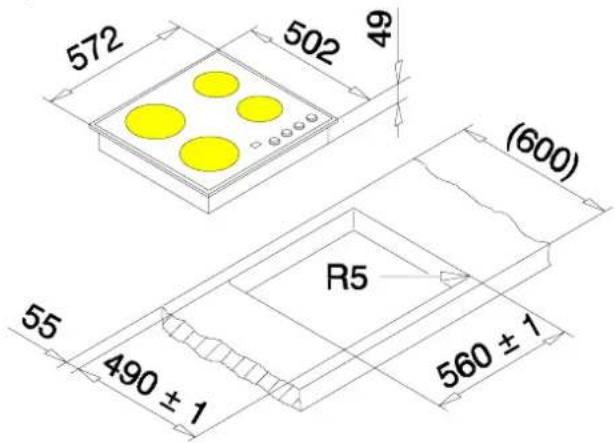

1. Placér den medfølgende skabelon i følge de angivne mål (fig. 1).
   Markeringen A på skabelonen er kun for at markere hvor fixeringsbeslagene skal placeres og skal ikke saves ud.
2. Bordpladen skæres ud efter foreskrevne udskæringmål eller skabelon (der saves nøjagtig efter stregerne).
3. Undersøg om tætningen sidder helt korrekt og ligger rigtig på.
4. Glaspladen lægges i udskæringen og centreres.

Fastgørelse iflg.fig. 1

1. De ophængte klemmer spændes mod undersiden af bordpladen.
2. Ved hjælp af en skruetrækker eller stjerneskrue-trækker spændes skruerne ud fra midten og i diagonal rækkefølge, indtil kogepladens kant ligger pænt på bordpladen.
3. Undgå at spænde skruerne for stramt.
4. Brug ikke en elektrisk skruetrækker uden indstillelig skruekobling! (indstillingsværdi 1-1,1Nm).

- Kogesektionen opfylder brandnorm Y (IEC 335-2-6), som tillader installation op til højskab og/eller bagvæg.

- Apparatet skal tilsluttes via en ekstern afbryder med en kontaktafstand på mindst 3 mm.

DK\DK\DK	1 2 3 4 5 + + L1 N	1L+N	230 V ^-	3 x 6 mm ^2 (32A)
	1 2 3 4 5 + + L1 L2 N	2L+N	400 V 2 N^-	4 x 2.5 mm ^2 (20A)
	1 2 3 4 5 + + L1 L2 L3 N	3L+N	400 V 3 N^-	5 x 2.5 mm ^2 (16A)
	1 2 3 4 5 + + L1 (L3) L2	2L-	230 V 2^-	3 x 6 mm ^2 (32A)
	1 2 3 4 5 + + L1 L2 L3	3L-	230 V 3^-	4 x 2.5 mm ^2 (20A)

÷ Fig. 1

Zanussi's landsdækkende service

Service centre betjener Telefon nr.
postnumrene

København 1000-2799 43 43 74 00Roskildevej 5272605 Brøndby
Nordsjælland 2800-3699 42 88 15 88Lundtoftegårdsvej 99 3800-40992800 Lyngby
Bornholm 3700-3799 56 96 46 58Baggårdsvej 33790 Hasle
Vest-/Sydsjælland 4100-4999 55 77 15 88Ågade 24700 Næstved
Fyn 5000-5999 66 16 98 98Middelfartvej 1295200 Odense V
Sydjylland 6000-6899 75 92 98 99Sjællandsgade 2 7000-73997000 Fredericia
Midtjylland 6900-6999 86 19 16 55Ny Banegårdsgade 45 7400-76998000 Århus C 7800-7899	8000-8999
Nordjylland 7700-7799 98 14 90 22Gugvej 919210 Aalborg S∅	7900-79999000-9999
