BRUGSANVISNING ZKT 623 LX ZANUSSI

Læs denne brugsvejledning grundigt igennem og gem den, så De kan slå efter i den.

Giv brugsvejledningen videre, hvis De sælger komfuret eller forærer det væk.

Følgende symboler bruges i teksten:

Anvisninger vedr. sikkerhed

Advarsel! Anvisninger, der drejer sig om Deres egen sikkerhed.

Bemærk! Anvisninger, der drejer sig om at undgå skader på apparatet.

Anvisninger og praktiske tips

Miljøinformationer

Indhold

Brugsanvisning 20

Sikkerhed 20

Beskrivelse af apparatet. 21

Udstyr til kogeplade 21

Oversigt over betjeningspanelet 21

Finger touch-taster (sensorfelter).... 22

Indikatorer 22

Restvarmeindikator 22

Betjening af apparatet 23

Tænde og slukke for apparatet. 23

Vælge kogezone 23

Indstille kogetrin 23

Tænd og sluk for dobbeltkogezone 23

Brug af børnesikring 24

Tilkobling af børnesikring.... 24

Ignorere børnesikring.... 24

Frakobling af børnesikring 24

Sikkerhedsfrakobling 25

Koge- og stegetips 26

Kogegrej 26

Spar på energien. 26

Hvad skal man gøre, hvis .... 29

Bortskaffelse 30

Monteringsvejledning 31

Service.... 33

Montering.... 50

Brugsanvisning

Sikkerhed

Disse anvisninger bør overholdes, da eventuelle skader i garantiperioden ellers ikke dækkes.

Dette apparat overholder følgende EU-direktiver:

-73/23/E∅F af 19.02.1973 Lavspændingsdirektivet
-89/336/E∅F af 03.05.1989 Direktiv om elektromagnetisk kompatibilitet, som ændret ved direktiv 92/31/E∅F
-73/23/E∅F af 19.02.1973 Direktiv om CE-mærkning

Anvendelsesformål

• Apparatet må kun bruges til normal husholdningsmæssig tilberedning af mad (kogning og stegning).
• Apparatet må ikke bruges som arbejds- eller frasætningsplads.
• Det er ikke tilladt at ombygge eller ændre apparatet.
• Brændbare væsker, letantændeligt materiale eller ting, der kan smelte (f.eks. folie, kunststof, aluminium) må ikke anbringes eller opbevares på eller tæt ved apparatet.

Børns sikkerhed

• Hold altid småbørn væk fra apparatet.
• Større børn må kun arbejde ved apparatet under en voksens vejledning og opsyn.

Generelt om sikkerhed

• Montering og tilslutning af apparatet må kun foretages af en faguddannet og autoriseret montør.
• Indbygningsapparater må kun indbygges og anvendes i passende standardindbygningsskabe og bordplader.
• Ved driftsforstyrrelser eller skader i glaskeramikken (brud, ujævnheder eller revner) skal der slukkes for apparatet, og forbindelsen til nettet skal afbrydes for at forebygge risikoen for elektrisk stød.
• Reparationer må kun udføres af en faguddannet og autoriseret installatør.

Sikkerhed under brug

- Fjern mærkater og beskyttelsesfolie fra glaskeramikken.

• Der er risiko for forbrændinger, hvis der ikke udvises forsigtighed under arbejde ved komfuret.
• Kabler fra el-komfurer må ikke kunne komme i nærheden af varme overflader, f.eks. på komfur eller kogegrej.
  •Overophedet fedt og olie selvantændes meget let. Madlavning med fedt eller olie (f.eks. pommes frites) må ikke foregå uden opsyn.
• Sluk altid for kogezonerne, når de ikke er i brug.

Sikkerhed ved rengøring

• Inden rengøring skal der slukkes for apparatet, og det skal være kølet af.
• Af sikkerhedsgrunde er det ikke tilladt at rengøre apparatet med damp- eller højtryksrenser.

Undgå at beskadige apparatet

• Glaskeramikken kan tage skade, hvis der falder noget ned på den.
• Knubs fra kogegrej kan beskadige kanten af glaskeramikken.
  •Hvis et kogekar med defekt bund køres hen over glaskeramikken, kan den blive ridset; det gælder også kogekar af støbejern eller støbt aluminium.
• Ting der kan smelte og koge over kan brænde sig fast i glaskeramikken og bør fjernes omgående.
• Tænd aldrig for en kogezone, hvis den er tom, eller der står en tom gryde eller pande på den.

Beskrivelse af apparatet

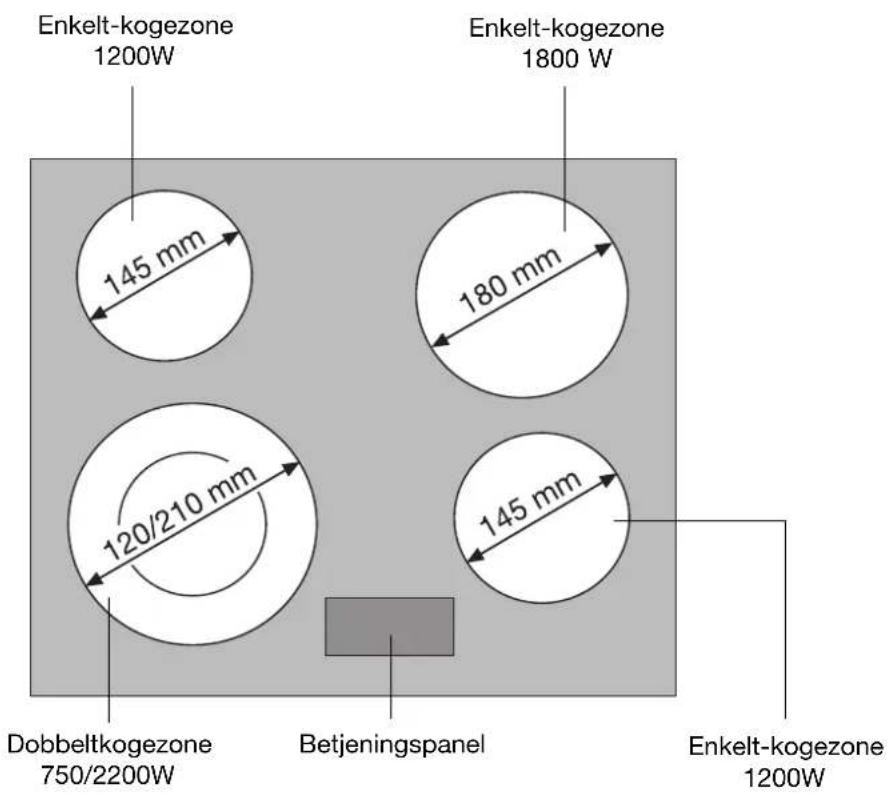

Udstyr til kogeplade

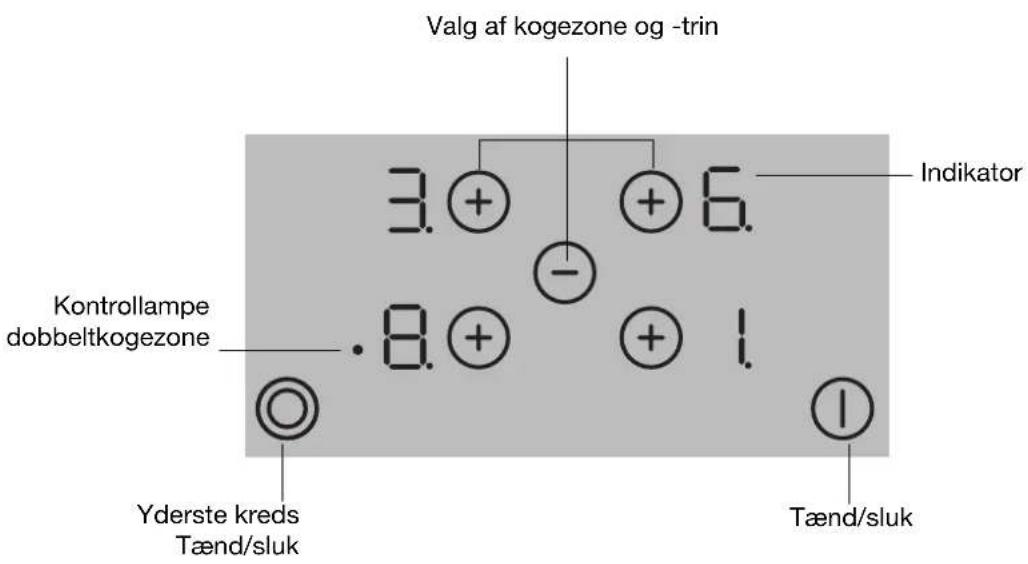

Oversigt over betjeningspanelet

Finger touch-taster (sensorfelter)

Apparatet betjenes med finger touch-taster (sensor-felter). Man styrer funktionerne ved at berøre finger touch-tasterne, og de bekræftes med indikatorer i displayet.

Finger touch-tasterne skal berøres oppefra, uden at dække nabotaster.

Finger touch-taste (sensorfelt) Funktion
1 Tænd/sluk	Tænde og slukke for apparatet
+ ∅ge indstillinger Vælge kogezone		∅ge kogetrin
- Mindske indstillinger Mindske kogetrin
◎ Tænde og	slukke for dobbeltkogezone Tænde og slukke for yderste varmekreds

Indikatorer

Indikator Beskrivelse
∅ Kogezonen er slukket
∅ - ∅Kogetrin Kogetrin er indstillet
Er	Fejl	Der er forekommet en fejlfunktion
M	Restvarme	Kogezonen er stadig varm
L	Børnesikring	Lås/børnesikring er slået til

Restvarmeindikator

Advarsel! Forbrændingsrisiko ved restvarme. Når der er slukket for kogezonerne, varer det nogen tid, inden de er kølet af. Hold øje med restvarmeindikatoren H.

Man kan udnytte restvarmen til at smelte madvarer og holde maden varm.

Betjening af apparatet

Tænde og slukke for apparatet

	Betjeningspanel Indikator
Tænde Berør i 2 sekunder 1		∅/ punktummet blinker
Slukke Berør 1 sekund 1		∅/ ingen

Vælge kogezone

	Betjeningspanel Indikator
Vælge Berør .	⊕	∅ Punktummet lyser op

Punktummet vises ved den valgte kogezone. Derefter har man 6 sekunder til at indstille et kogetrin for denne kogezone; ellers skal den atter vælges.

Indstille kogetrin

Når der er valgt kogezone, slippes sensorfeltet ⊕ kort.

	Betjeningspanel Indikator
∅ge Berør .	⊕		∅ til 9
Mindske Berør .	⊖		9 til 0
Slukke Berør samtidig og		⊕ ⊖	0

Efter 6 sekunder uden indtastning annulleres valget, og punktummet slukkes. Indstil på ny ved atter at vælge den ønskede kogestone.

Tænd og sluk for dobbeltkogezone

På dobbeltkogezonen kan man tilpasse varmefladen efter størrelsen på kogegrejets bund.

Når der er indstillet et kogetrin, er begge varmekredse slået til, og kontrollampen lyser.

	Betjeningspanel Kontrollampe
Slukke Berør 1 sekund	slukke®
Tænde	Berør ©1 sekund lyser

Brug af børnesikring

Børnesikringen bruges til at hindre, at der tændes for apparatet.

Tilkobling af børnesikring

Trin	Betjeningspanel Indikator
1.	1 Tænd for apparatet (uden at indstille koge-trin)	∅/∅(hvis varmt)
2.	Berør samtidig √ed forreste højre kogezone og ⊖	4 x ∅ eller ∅Punktummerne blinker
3.Berør ved forreste højre kogezone ∪
Komfuret slukkes.

Når funktionssikringen (børnesikringen) skal overspringes eller slås fra, skal betjeningens trin udføres lige efter hinanden.

Ingen andre sensorfelter må berøres mellem de beskrevne betjeningstrin. Hvis trinnene kommer i forkert rækkefølge, slukkes display-et.

Ignorere børnesikring

Denne funktion bruges til at koble børnesikringen fra, så apparatet kan bruges en enkelt gang; bagefter er børnesikringen stadig slået til.

Trin	Betjeningspanel	Indikator
1. Tænde for kømfuret		L / H (hvis varmt)
2.	Berør samtidig ved forreste højre kogezone og ☑	4 x ☐ Punktummerne blinker
Apparatet kan bruges normalt indtil der atter slukkes for det.

Frakobling af børnesikring

Trin	Betjeningspanel	Indikator
1.Tænde for komfuret	➀	➁ / Ⓗ (hvis varmt)
2.	Berør samtidig 🚠ed forreste højre kogezone og ⊖	4 x Ⓞ eller ⒽPunktummerne blinker
3.Berør	⊖
Komfuret slukkes.

Sikkerhedsfrakobling

Kogefelt

•Hvis der ikke er indstillet kogetrin for en kogezone senest ca. 10 sekunder efter, at der er tændt for den, slukkes der automatisk for apparatet.

•Hvis et eller flere sensorfelter berøres længere end ca. 10 sekunder, slukkes der automatisk for kogesektionen. Er-03 vises med blink eller skifter til Ⓗ, hvis der er restvarme.

•Hvis der slukkes for alle kogezoner, slukkes der automatisk for kogesektionen efter ca. 10 sekunder.

Betjeningspanel

Hvis der kommer fugt på betjeningsfeltet (f.eks. en våd klud, eller när noget koger over), slukkes der automatisk for alle kogezoner.

Kogezoner

- Når der efter nogen tid ikke bliver slukket for en kogezone eller ændret kogetrin, slukkes der automatisk for denne kogezone. 📂 bliver vist.

Kogetrin Frakobling efter
1 - 2 6 timer
3 - 4 5 timer
5	4 t
6 - 9 1,5 time

Koge- og stegetips

Oplysning om akrylamid

Ifølge de nyeste videnskabelige undersøgelser kan kraftig bruning/ristning af – specielt stivelsesholdige – madvarer medføre en sundheds-risiko på grund af stoffet akrylamid. Derfor anbefaler vi at tilberede maden ved lavest mulig temperatur og undgå kraftig bruning.

Kogegrej

• Godt kogegrej kan man kende på bunden. Bunden skal være så tyk og plan som muligt.
• Kogegrej af emaljeret stål eller med alu- eller kobberbund kan give misfarvninger på glaskeramikken, der kan være svære eller umulige at få af.

Spar på energien

Sæt altid kogekarret på kogezonen, inden der tændes for den.

Sluk for kogezonen, inden tilberedningen er slut, så restvarmen udnyttes.

Angivelserne i de følgende tabeller er omtrentlige.

Varmetrin	Tilberedning egnet til Tilb.tid Råd / Tips
0 Eftervarme, Indstilling: 'Slukket'
1 Vametrin Holde færdige retter varme efter behov Med låg
1-2	Smeltning	Hollandaisesovs, smelte smør, chokolade, husblas	5-25 min. Rør	jævnligt i maden
	Stivne Soufflé, æggekage 10-40 min. Tilberedes med låg
2-3	Madvarer, der opsuger væde	Mørkogning af ris- og mælkeretterOpvarmning af færdigretter	25-50 min.	Tilsæt mindst dobbelt så meget væske som ris; mælke-retter omrøres jævnlig under tilberedningen
3-4	Dampning Grydestegning	Dampning af grøntsager, fisk Grydestegning af kød	20-45 min.	Grøntsager tilsættes lidt væde (nogle spiseskefulde)
4-5 Kogning		Dampning af kartofler	20-60 min.	Brug så lidt væde som muligt, f.eks.: højst 1⁄4 l vand til 750 g kartofler
		Tilberedning af større mængder mad, sammenkogte retter og supper	60-150 min.	Op til 3 l væske plus ingredienser
6-7	Skånsom stegning	Schnitzler, cordon bleu, koteletter, frikadeller, middagspølser, lever, opbagt sovs, æg, æggekage, æbleskiver	bages efterhånden	Vendes undervejs
7-8	Stegning ved kraftig varme	Kartoffelkroketter, mørbradbøffer, steaks	5-15 min.pr. pandefuld	Vendes undervejs
9	Opkogning Bruning Friture-kogning	Opvarmning af store mængder vand, kogning af pasta, bruning af kød (gullasch, grydesteg), friturekogning af pommes frites

Forsigtig! Forbrændingsrisiko ved restvarme.

Bemærk! Skarpe og skurende rengøringsmidler skader apparatet. Rengør apparatet med vand og opvaskemiddel.

Bemærk! Rester af rengøringsmidler skader apparatet. Fjern rester med vand og opvaske-middel.

Rengør apparatet, hver gang det har været i brug.

1. Tør apparatet af med en fugtig klud og lidt opvaskemiddel.
2. Tør efter med en ren klud.

1. Sæt en glasskraber skråt ned mod glaskeramikken.
   2.Fjern snavs ved at lade skraberens blad glide ind under det.
2. Tør apparatet af med en fugtig klud og lidt opvaskemiddel.
3. Tør efter med en ren klud.

	fjernes
Snavsets art straks efter	afkøling med
Sukker, sukkerholdig mad ja ---			Glasskraber*
Kunststof, stanniol ja ---
Kalk- og vandrande --- ja			Pudsemiddel til glaskera-mik eller rustfrit stål*
Fedtstænk --- ja
Metalskinnende misfarvninger	--- ja

*Glasskrabere og pudsemiddel til glaskeramik eller rustfrit stål fås i hvidevareforretninger

Fastsiddende snavs fjernes med et pudsemiddel til glaskeramik eller rustfrit stål.

Skrammer eller mørke pletter i glaskeramikken kan ikke fjernes; men de betyder ikke noget for apparatets funktion.

Hvad skal man gøre, hvis ...

Problem Mulig årsag	Udbedring
Kogezonerne virker ikke. Der er ikke	valgt kogezone Der skal vælges kogezone inden 10sekunder efter, at der er tændt for apparatet (punktummet lyser)
Man kan ikke vælge kogezone / ap- paratet reagerer ikke, når der tryk-kes på betjeningstaster	Der er gået mere end 10 sekunder, siden der blev tændt for apparatet	Tænd atter for apparatet.Der skal vælges kogezone inden 10 sekunder efter, at der er tændt for apparatet
	Børnesikringen er slået tilSlå børnesikringen fra (se kapitlet „Børnesikring“)
	Sensorfelterne er delvis dækket af en fugtig klud eller væske.	Fjern kluden eller væsken
	Sikkerhedsfrakoblingen er udløst Tænd atter for apparatet
Restvarmeindikatoren viser ikke noget	Der har kun været tændt for koge-zonen i kort tid, så den endnu ikke er varm	Hvis kogezonen er varm: Ring til kundeservice.
Er03 bliver vist	Flere sensorfelter blev berørt samti-dig	Berør kun ét sensorfelt
Er21 bliver vist	Sikkerhedsfrakobling på grund af overophedning	Lad apparatet køle af.Fjern kogegrej.
Er25 bliver vist(kun i 10 sekunder)	Apparatet er forkert tilsluttet	Kobl apparatet fra nettet og få det tilsluttet korrekt
Displayet viserEr40 Overspændingsrelæet er blevet ud-løst (vedr. forkert tilslutning: Se ovenfor under Er25; vedr. overop-hedning af elektronikken: Se under Er21)		Kobl apparatet fra nettet i nogle mi-nutter (tag sikringen ud af tavlen).Lad komfuret køle af.

Ved alle andre fejlkoder: Kobl apparatet fra nettet i nogle sekunder (tag sikringen ud på husets tavle). Hvis fejlkoden atter bliver vist: Kontakt kundeservice og opgiv fejlkoden.

Hvis nævnte forslag til at afhjælpe problemet ikke virker: Henvend Dem til forhandleren eller til kundeservice.

Advarsel! Reparationer må kun udføres af en faguddannet installatør. Hvis apparatet repareres af en ikke-sagkyndig, kan det medføre betydelig risiko for brugeren.

Ved fejlbetjening er besøg af Kundeservice eller forhandlerens tekniker ikke gratis, heller ikke i garantiperioden.

Bortskaffelse

Emballage

Emballagematerialerne er nedbrydelige og kan genanvendes. Kunststofdele er mærket, f.eks. >PE<, >PS< osv. Bortskaf emballagemateriale på den kommunale genbrugsstation, og brug mærkningen til at finde den rigtige affaldscontainer.

Udtjent apparat

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Monteringsvejledning

Sikkerhed

De i forbrugslandet gældende love, bestemmelser, retningslinjer og standarder skal overholdes (sikkerhedsbestemmelser, korrekt og reglementeret genanvendelse osv.).

Montering må kun udføres af en autoriseret installatør.

Mindsteafstandene til andre apparater og skabe skal overholdes.

Der skal monteres en varmefast afskærmning under apparatet.

Snitfladerne i bordpladens udskæring skal beskyttes mod fugt med et passende tætningsmateriale.

Tætningsmaterialet skal slutte tæt, uden revner mellem apparat og bordplade.

Der må ikke bruges silikonefuge mellem apparat og bordplade.

Undgå montering af apparatet umiddelbart ved siden af døre og under vinduer. Døre og vinduer, der springer op, kan ellers rive varme gryder og pander ned fra kogezonen.

ADVARSEL!

Risiko for elektrisk stød.

• Der er spænding på nettilslutningsklemmen.
• Tilslutningsklemmen til lysnettet skal gøres spændingsfri.
  •Overhold tilslutningsdiagrammet.
  •Overhold sikkerhedsforskrifter for el-arbejde.
• Berøringsbeskyttelse skal sikres ved at udføre indbygningen fagmæssigt korrekt.
• Lad den elektriske tilslutning udføre af en autoriseret installatør.

BEMÆRK!

Skader ved elektrisk stød.

Løse og uprofessionelt udførte stikforbindelser kan medføre, at klemmen bliver overophedet.

• Klemmeforbindelser skal udføres fagmæssigt korrekt.
• Kablet skal forsynes med trækaflastning.
• Ved 1- eller 2-faset tilslutning skal der i hvert tilfælde bruges det tilhørende nettilslutningskabel, Type HO5BB-F Tmax 90° (eller højere).
• Hvis apparatets nettilslutningskabel bliver beskadiget, skal det udskiftes med et særlig tilslutningskabel (Type H05BB-F Tmax 90° eller højere). Det bestilles hos vor kundeservice.

I den elektriske installation er der en anordning, der gør det muligt at separere apparatet med en kontakt- åbningsvidde på min. 3 mm flerpolet fra nettet.

Egnet til dette formål er f.eks. LS-kontakt, sikringer (skruesikringer skal tages ud af fatningen), FI-kontakt og kontaktor.

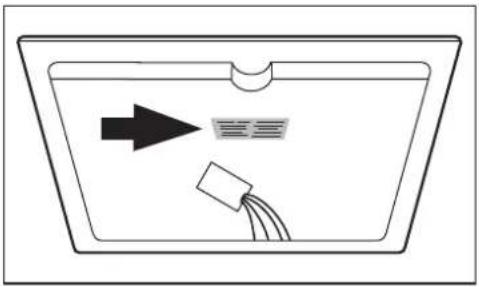

Service

Ved tekniske forstyrrelser bedes De først undersøge, om De selv kan løse problemet ved hjælp af brugs-anvisningen (kapitlet „Hvad gør man, hvis ...“).

Hvis De så ikke kan løse problemet, bedes De kontakte kundeservice eller en af vore servicepartnere.

For hurtigt at kunne hjælpe Dem skal vi bruge følgende oplysninger:

-model
-produktnummer (PNC)
-serienummer (S-No.)
(numrene står på typeskiltet)
-problemets art
-eventuel fejlmeddelelse, der vises på apparatet
-trecifrede bogstav-/talkombinationer i glaskera-mikken

Vi råder Dem til at notere de nødvendige oplysninger om apparatet her, så De har dem ved hånden.

Model: ....

PNC: ....

S-No: ....

Ret til ændringer uden varsel forbeholdes
