BRUGSANVISNING KB-1RF Nordic Chill Innovation

5.1. Tilslutning af keyboardet .... 5
5.2. Opladning af batteriet....6

1. BRUG AF KEYBOARDET 7

6.1. LED indikatorer 7
6.2. Tænd/sluk strømafbryder 8
6.3. Brug af "Fn" funktionstasten....8
6.4. Brug af Multimedie tasterne 8
6.5. Multi-Touch Touchpad (kun nyere udgaver) 8
6.6. LED Lommelygte....9
6.7. Baggrundsbelysning (Backlight)....9
6.8. Strømspare funktion....9
6.9. Parring / Kodning 9

1. FEJLS∅GNING OG SUPPORT....9
2. VIGTIGE MEDDELELSER.... 10

8.1. Hardware kompatibilitet....10
8.2. FCC meddelelse 10
8.3. CE certificering....10

1. SPECIFICATIONER....11

1. Velkommen

Tillykke med dit nye trådløse 2.4G RF Micro Keyboard fra Chill Innovation A/S. Denne brugermanual indeholder vejledning for installation og brug af tastaturet.

2. Produkt beskrivelse

Dette avanceret trådløse Micro Tastatur giver dig fuld kontrol over din computer, mediecenter (HTPC), Sony Playstation 3 og Microsoft Xbox 360 m.v.

Du kan bruge det til alt fra mediecenter styring, e-mails, chat, surfing og endda til præsentationer/foredrag mv.

Med den indbygget baggrundbelysning bliver tasterne lyst op, så keyboardet også kan benyttes i mørke omgivelser.

Leder du efter noget i mørket, när du f.eks. ser film, så er den indbygget lommelygte altid lige ved hånden.

Det indbygget Hi-Grade Li-polymer batteri giver hurtig opladning og lang drift – helt op til en måned mellem hver opladning!

Gennemtænkt design, stil, komfort og mobilitet – Keyboardet vil innovere dit liv!

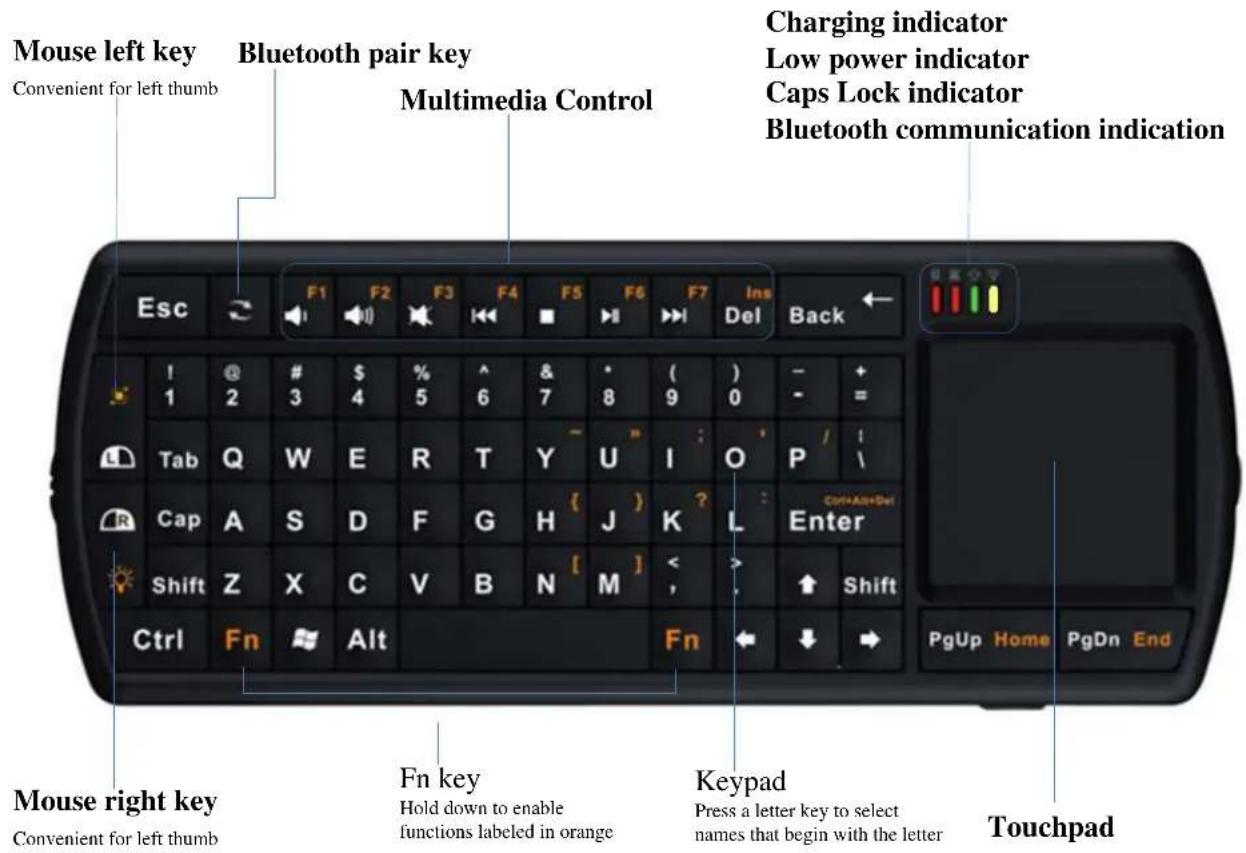

3. Produkt indhold

Kassen indeholder følgende:

1. RF USB dongle
2. Strømafbryder
3. Mus Højre klik
4. Mus Venstre klik
5. Indikator for batteri opladning
6. Indikator for lavt batteri niveau
7. Caps Lock indikator
8. Indikator for trådløs kommunikation
9. Touchpad
10. LED Lygte
11. Mini-USB port
12. LED lygte kontakt

5. Hardware Installation

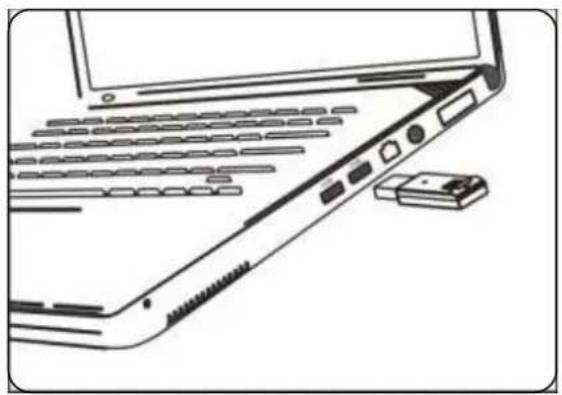

5.1. Tilslutning af keyboardet

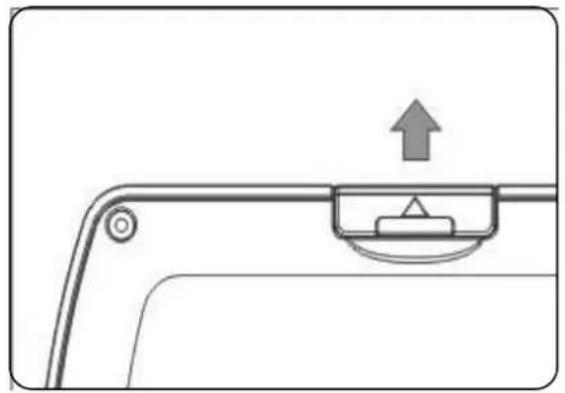

5.1.1. Tag USB donglen ud af keyboardet.

Bemærk! Radio signaler går ikke så godt igennem forhindringer, især metal. Benyt evt USB forlænger kabel for bedre placering/signal

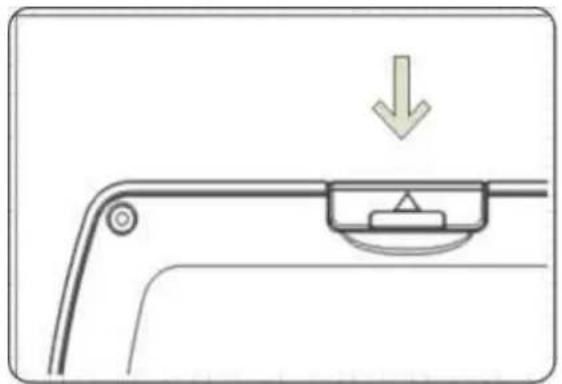

5.1.3. Indsæt Dummy Dongle dækslet i keyboardet.

5.1.4. Tænd for keyboardet (strømafbryderen sættes over på ON).

5.1.5. Tillykke! Du er nu klar til at bruge keyboardet!

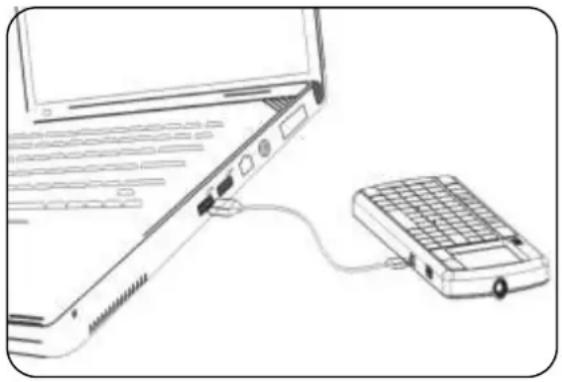

5.2. Opladning af batteriet

Keyboardet er udstyret med et kraftigt A-Grade Li-Polymer batteri. Brug altid kun godkendte kabler og opladere/adaptere.

Tilslut det medfølgende mini-USB kabel til keyboardet samt en ledig USB port i computeren eller alternativt til en 5V USB Strømforsyning (5V/1A max) for hurtigere opladning.

Den røde indikator (5) tænder for at indikere opladning.

En fuld opladning tager ca. 2-3 timer og giver op til 30 dages standby.

En 10 minutters opladning giver ca. en hel dags brug.

Når opladningen er fuldt gennemført, vil den røde indikator slukke.

Fjern kablet fra computeren / opladeren og herefter fra keyboardet.

Når batteriet er ved at være tomt vil den gule lavt batteri indikator (6) begynde at blinke.

Opbevar aldrig keyboardet i en afladet tilstand. Hvis det ikke bruges regelmæssigt bør det som minimum oplades én gang hver 3. mdr. for at undgå at batteri cellerne beskadiges.

BEMÆRK: Batteriet skal fuldt oplades første gang keyboardet tages i brug!

6. Brug af keyboardet

6.1. LED indikatorer

Oplade indikator Den røde LED tænder ved opladning, og slukker automatisk når batteriet er fuldt opladet.

Caps Lock indikator Den grønne LED tænder, når Caps Lock er aktiveret (Fn + A).

(9) Trådløs kommunikation indikator LED'en indikerer kommunikation mellem Keyboard og Dongle.

Den vil ligeledes blinke när man benytter PARRING knappen til at etablere forbindelse med USB Donglen

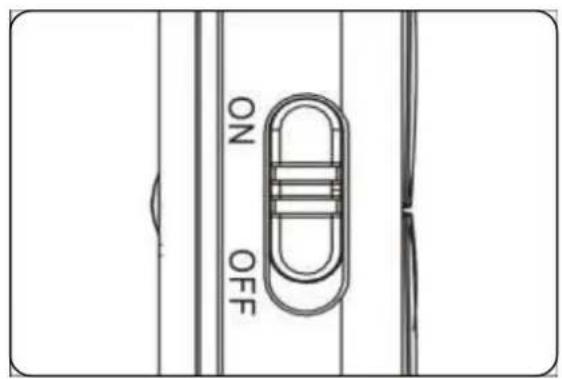

6.2. Tænd/sluk strømafbryder

Skub strømafbryderen over på "ON" for at tænde keyboardet.

De forskellige LEDs vil lyse i nogle sekunder, hvorefter keyboardet kan benyttes.

- Hold én af "Fn" knapperne nede, for at benytte de orange markeret funktioner.

Der er to speciale funktioner knyttet til højre/venstre musetasterne som følger:

- Tryk på og for at skiffe mellem horisontal og vertikal touchpad retning.

Dette er brugbart, när keyboardet f.eks. bruges til præsentationer, eller betjenes med én hånd, ligesom en fjernbetjenning.

- Tryk på og for afhønde for baggrundsbelysning af tasterne.

Dette er brugbart for betjening af tastaturet i mørke omgivelser.

Nordisk Keyboard Layout meddelelse:

Da tastatur layoutet varierer lidt mellem de nordiske lande, vil enkelte "Fn" tegn fremgå på flere taster, og dermed kun være tilgængelige afhængig af de valgte sprogindstillinger.

6.3.1. F9-F12 Taster (kun nyere udgaver)

Det er muligt at benytte F9-F12 taster via Fn funktionstasterne:

$$ \mathrm{Fn} + \mathrm{F} = \mathrm{F} 9, \mathrm{Fn} + \mathrm{G} = \mathrm{F} 1 0, \mathrm{Fn} + \mathrm{H} = \mathrm{F} 1 1, \mathrm{Fn} + \mathrm{J} = \mathrm{F} 1 2 $$

6.4. Brug af Multimedie tasterne

Med Multimedietasterne i toppen kan du nemt styre de mest almindelige funktioner ved musik og film afspilning. Lige fra volumen til start/stop/pause og spole/skip.

6.5. Multi-Touch Touchpad (kun nyere udgaver)

Scroll med musen vertikalt ved at tappe og køre fingeren henholdsvis op og ned ude i højre side af Touchpad.

Tap touchpad med 2 fingre samtidigt for at lave midterste mus knap klik.

Indstil Touchpad følsomhed og dobbeltklik hastighed mv. i værtens muse/touchpad indstillinger (Windows = museindstillinger)

6.6. LED Lommelygte

Keyboardet er som standard udstyret med indbygget LED lommelygte, så du nemt og hurtigt kan finde ting i mørket, f.eks. når du ser film.

6.7. Baggrundsbelysning (Backlight)

Keyboardet er udstyret med en smart baggrundsbelysning af tasterne, så det kan benyttes i mørke omgivelser.

Hvis du ønsker at tænde for lyset trykkes der på

knap

Ved inaktivitet vil baggrundslyset selv slukke efter et øjeblik, og herefter tænde igen ved aktivitet, indtil der manuelt slukkes med Fn funktionen igen.

6.8. Strømspare funktion

Hvis du ikke betjener keyboardet i ét minut, går det automatisk i strømspare-funktion. Tryk blot på en vilkårlig tastatur tast for at vække det op (ikke touchpad).

For maksimal strømbesparelse slukkes keyboardet på strømafbryderen (OFF).

6.9. Parring / Kodning

Keyboard og Dongle er allerede parret med hinanden fra fabrikken for nem opsætning. Med den anvendte teknologi er det muligt at benytte flere keyboards samtidig uden signal forstyrrelser.

I visse situationer kan interferens dog opstå mellem trådløse radio enheder. I sådanne tilfælde er det muligt automatisk at ændre kanalen som følger:

• Tryk på PARRING / TILSLUT

sten i min. 2 sekunder.

begynder at blinke og der søges efter donglen.

- Når Keyboard og Dongle er korrekt parret / kodet vil indikatoren slukke, og tastaturet kan nu benyttes igen.

7. Fejlsøgning og support

Hvis et problem opstår prøves følgende:

• Genstart computeren eller konsollen.
• Sæt USB RF Donglen i en anden USB port
• Sæt Mini-USB strømkablet i en anden USB port
- Genstart Keyboardet
• Genoplad keyboardet

• Tryk på PARRING / TILSLUT tasten i min. 2 sekunder for at parre Keyboard og Dongle.
• Undgå forhindringer mellem Dongle og Keyboard for maksimal rækkevidde.
• Besøg FAQ på http://www.chill-innovation.com/da/content/9-faq for yderligere information.

8. Vigtige meddelelser

8.1. Hardware kompatibilitet

Keyboardet er blevet testet og certificeret på alle platforme i henhold til kompatibilitetslisten.

Det er dog uden for vores kontrol, hvis de enkelte hardware producenter begrænser understøttelsen af 3. parts enheder, som dette keyboard, i deres produkter.

8.2. FCC meddelelse

Dette udstyr er blevet testet og fundet i overensstemmelse med grænserne for en Klasse B digital enhed i henhold til afsnit 15 i FCC-reglerne. Disse grænser er designet til at give rimelig beskyttelse mod skadelig interferens i boliginstallationer. Dette udstyr genererer, bruger og kan udstråle radiofrekvensenergi. Hvis det ikke installeres og anvendes i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens i radiokommunikation. Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens i radio- eller tv-modtagelse, hvilket kan afgøres ved at tænde og slukke for udstyret, opfordres brugeren til at forsøge at udbedring via følgende foranstaltninger:

• Drej eller flyt modtager antennen
- ∅g adskillelsen mellem udstyret og modtageren
- Slut udstyret til en stikkontakt på et andet kredsløb end modtagerens.
- Konsulter en autoriseret forhandler eller service repræsentant for at få hjælp.

Europa - EU Overensstemmelseserklæring for trådløs Bluetooth tastatur med indbygget touchpad.

Produkter beregnet til salg i Den Europæiske Union er mærket med CE-mærkning, der angiver overensstemmelse med gældende direktiver, europæiske normer og ændringer som nævnt nedenfor.

• 71 taster med baggrundsbelysning
• Multimedie- & funktionstaster
- Touchpad

• Dimensioner: 31 x 31 mm
• Opløsning: 400 DPI
• Understøtter 'peg og klik' (Point & Click)
• 90 graders rotation (horisontal og vertikalt brug)
• Multi-Touch m/ scroll (nyere udgaver)

- LED Lommelygte eller Laser Pointer indbygget afhængig af model.

- Dimensioner og vægt

• Keyboard: 155mm x 61mm x 12mm
• Netto vægt: 102g (inklusiv Dongle)
• Emballage: 103 x 192 x 53 mm
• Brutto vægt: 280g

Tilslutning

• 2.4Ghz RF Wireless Technology
• Point-to-point teknologi præ-konfigureret til keyboard (Fungerer ikke som Hub)
• PnP (Plug and Play) USB RF Dongle
• op til 10 meters rækkevidde

- Strøm og batteri

• Op til 720 timers standby
• Fuld opladning: Tager ca. 3 timer (5V/1A)
• Lyn opladning: Tager ca. 10 min. for én dags brug.
• Batteri: 400 mAH Lithium Polymer
• Strømforbrug (uden backlight): <10mA
• Standby forbrug: <1.5mA

- Kompatibilitet

• Windows XP / Vista / 7 / 8, Mac & Linux baserede PC'er, Notebooks & Tablets.
• Sony Playstation 3 ^TM
• Microsoft Xbox 360 ^TM

Besøg www.chill-innovation.com for yderligere information.

Copyright © Chill Innovation A/S – Alle rettigheder forbeholdes.
