BRUGSANVISNING ZTBB271 ZANUSSI

Vigtige sikkerhedsoplysninger ____ 2
Beskrivelse af maskinen 4
Betjeningspanel 4
Før ibrugtagning 5
Sortering og forberedelse af tøjet ____ 5
Programtabel 6
Daglig brug 8

Rengøring og vedligeholdelse ____ 9
Når der opstår fejl 10
Maskinindstillinger 11
Tekniske data 11
Opstilling 12
Miljø 14
Service 14

Ret til ændringer uden varsel forbeholdes.

Vigtige sikkerhedsoplysninger

Vigtigt Læs denne brugsanvisning igennem (inkl. tips og advarsler), før maskinen installeres og tages i brug. Det forebygger ulykker og sikrer, at maskinen bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger maskinen, er fuldstændigt fortrolige med dens drift og sikkerhedsfunktioner. Gem denne brugsanvisning, og sørg for, at den følger med maskinen, hvis den bliver flyttet eller solgt, så alle, der bruger maskinen, er fortrolige med dens betjening og sikkerhed.

Generelt om sikkerhed

• Det er farligt at ændre maskinens specifikationer eller forsøge at ombygge den på nogen måde.
• Maskinen er ikke beregnet til at bruges af personer (herunder børn) med fysiske eller sensoriske handicaps, eller med manglende erfaring og viden, med mindre de er under opsyn af den, der har ansvaret for deres sikkerhed, eller har fået vejledning i maskinens brug af den pågældende person.
• Pas på, at husdyr ikke kravler ind i tromlen. Kontrollér derfor tromlen inden brug.
• Genstande som mønter, sikkerhedsnåle, søm, skruer, sten eller andre hårde, skarpe ting kan medføre stor skade og må ikke kommes i ma- skinen.
• For at undgå brandfare pga. for megen tørring må følgende genstande ikke tørres i en tørre-

tumbler: Puder, vattæpper og lignende (disse genstande akkumulerer varmen).

• Genstande som skumgummi (latexgummi), badehætter, vandtætte tekstiler, ting med gummibagside og tøj eller puder forsynet med skumgummiindlæg må ikke tørres i tørretumbleren.
• Tag altid stikket ud af stikkontakten efter brug og før rengøring eller vedligeholdelse.
• Forsøg aldrig selv på at reparere maskinen. Reparationer udført af uerfarne personer kan medføre alvorlig fejlfunktion og ulykker. Kontakt Electrolux Service A/S. Kræv altid, at der anvendes originale reservedele.
• Hvis tøjet er tilsmudset med substanser som for eksempel madolie, acetone, benzin, petroleum, pletfjerner, terpentin, voks og voksfjerner, skal det vaskes i varmt vand tilsat ekstra vaskemiddel, før det tørres i tørretumbleren.
• Eksplosionsfare: Tørre genstande, der har været i kontakt med antændelige opløsningsmidler (benzin, metylalkohol, rensemidler og lignende), må ikke tørretumbles. Disse midler er dampholdige og kan forårsage eksplosioner. Kun genstande, der er vasket med vand, må tørretumbles.
• Brandfare: Tøj, der er plettet eller gennemblødt med vegetabilsk olie eller madolie, udgør en brandfare og må ikke lægges i tørretumbleren.
• Hvis tøjet er vasket med pletfjerner, skal det skylles en ekstra gang, før det kommes i tørretumbleren.
• Sørg for, at der ikke er glemt gaslightere eller tændstikker i tøj, der kommes i tumbleren

med mindre alt tøjet tages ud med det samme og bredes ud, så varmen spredes. Brandfare!

• Risiko for elektrisk stød! Maskinen må ikke spules med vandstråle.
• Varmelegemet er slået fra i sidste del af tørreprogrammet (nedkølingstrin). Det sikrer, at tøjet efterlades i maskinen med en temperatur, der ikke kan skade tøjet.
• Sørg for tilstrækkelig ventilation i det lokale, hvor tørretumbleren installeres, så der ikke kan samles gasser i rummet fra andre apparater, der bruger brændstof som f.eks gas, eller fra åbne ildsteder.

Opstilling

• Denne maskine er tung. Der skal udvises stor forsigtighed ved flytning af maskinen.
• Når maskinen pakkes ud, skal man kontrolle-re, om den er ubeskadiget. I tvivlstilfælde må man ikke tage den i anvendelse men skal kon-takte Electrolux Service A/S.
• Alle emballagedele og transportsikringer skal fjernes før brug. Det kan medføre stor skade på maskinen og andre ejendele, hvis dette ikke overholdes. Se det pågældende afsnit i brugsanvisningen.
• Eventuelt elarbejde skal udføres af en autoriseret installatør eller en anden fagkyndig person.
• Vær omhyggelig med at sørge for, at maskinen ikke er anbragt oven på strømforsyningsledningen.
• Hvis maskinen står på et gulv med gulvtæppe, skal benene justeres, så der er fri luftcirkulation.
• Når maskinen er stillet op, skal man kontrollere, at den ikke klemmer eller står på netledningen og/eller tilløbsslangen.
• Hvis tørretumbleren står oven på en vaskemaskine, skal tørretumbleren sikres mod at falde ned. Sammenbygningbeslag kan med fordel anvendes.(ekstraudstyr).

Brug

• Denne maskine er kun til husholdningsbrug. Den må ikke anvendes til andre formål end det, den er beregnet på.
• Tør kun tøj, der er beregnet på at blive maskintørret. Følg instruktionerne på hvert vaskemærke.
• Tør ikke uvasket tøj i tørretumbleren.
• Fyld ikke for meget i maskinen. Se det pågældende afsnit i brugsanvisningen.
• Tøj, der er drivvådt, må ikke anbringes i tørretumbleren.
• Tøjstykker, der har været i kontakt med flygtige opløsningsmidler, må ikke maskintørres. Hvis der er anvendt flydende rensevæsker, skal man sørge for, at væsken er fjernet fra tøjet, før det kommes i maskinen.
• Træk aldrig i ledningen for at tage stikket ud af stikkontakten; Tag altid fat i selve stikket.
• Brug aldrig tørretumbleren, hvis strømkablet, betjeningspanelet, toppladen eller soklen er beskadiget, så der er fri adgang til maskinens indre.
• Skyllemidler og lignende produkter skal bruges som angivet på produktets emballage.
• Forsigtig - varm overflade: Berør ikke dækslet på lugens lampe, når lyset er tændt. 1)
• Varm overflade: Berør ikke maskinens bagside, mens den er i gang!

Børns sikkerhed

• Maskinen er ikke beregnet til at blive betjent af mindre børn eller funktionshæmmede uden opsyn.
• Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.
• Emballagen (f.eks. plastfilm, polystyren) kan være farlig for børn - fare for kvælning! Opbevar materialet utilgængeligt for børn.
• Opbevar altid vaskemidler et sikkert sted og utilgængeligt for børn.
• Sørg for, at børn eller husdyr ikke kravler ind i tromlen.

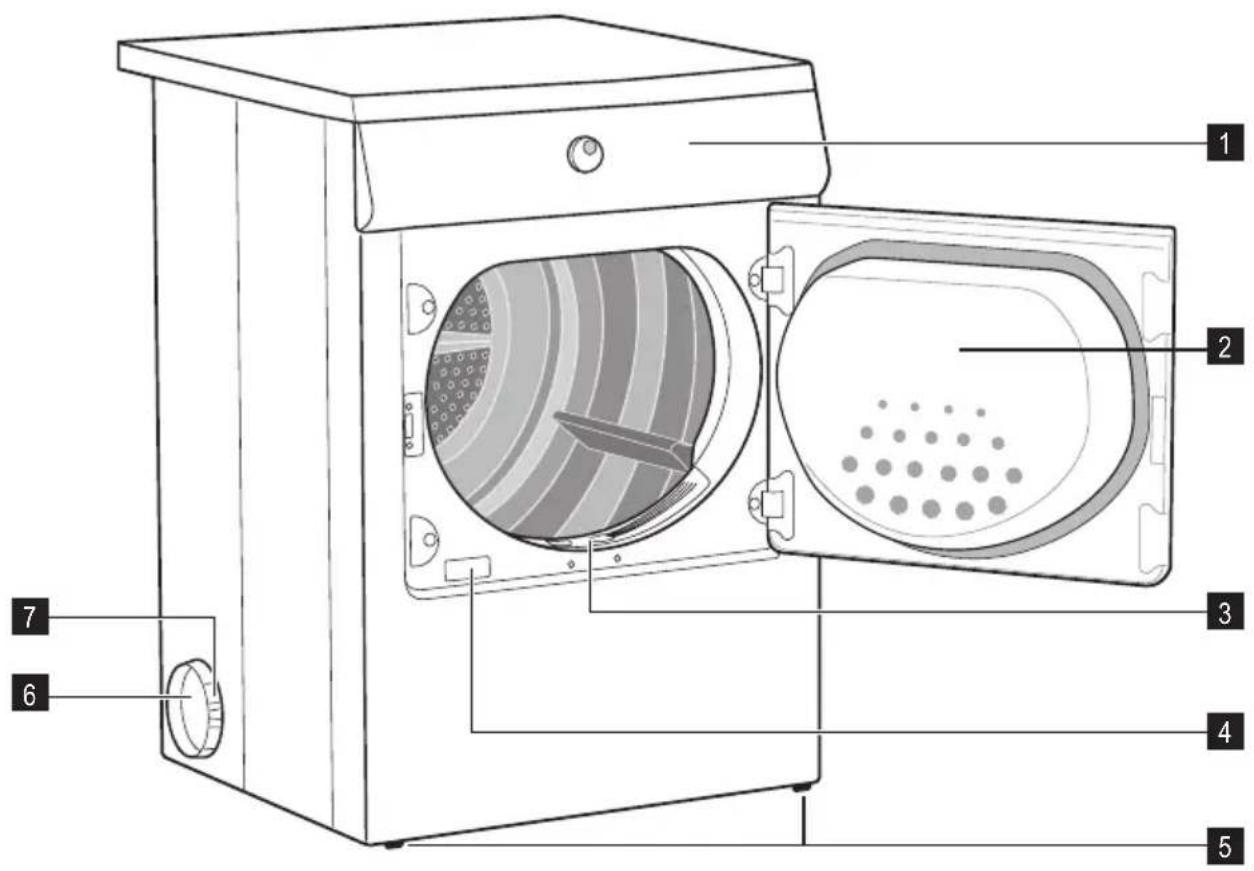

5 Justérbare ben
6 Udluftninger i side / udluftning bag på ma- skinen
7 Ringmøtrik

Betjeningspanel

1 Programknap og Off "O"-knap
2 Funktionsknapper
3 Kontrollampe

• T∅RRING lampe
• PROGRAMSLUT → | lampe
• RENG∅R FILTRENE. lampe

Før ibrugtagning

Der kan være belægninger fra fremstillingsprocessen i maskinen. Tør derfor tromlen af med en

fugtig klud, eller kør et kort tørreprogram (ca. 30 min.) med fugtige klude i maskinen.

Sortering og forberedelse af tøjet

Sortering af tøjet

- Sortér efter stoftype:

- Bomuld/lærred til programmer i programgruppen Bomuld.

- Blandede fibre og syntetiske stoffer til programmer i programgruppen Syntetisk.

- Sortering efter vaskemærke. Vaskemærkerne betyder:

Kan prin-cipielt tør-res i tørre-tumbler	Tørring ved nor-mal tem-peratur	Tør ved lav tem-peratur (tryk på Finvask - knappen!)	Må ikke tørres i tørretum-bler

Vigtigt Anbring ikke vådt tøj i tørretumbleren, hvis vaskemærket ikke udtrykkeligt angiver, at det er egnet til tørring i tørretumbler. Denne maskine kan anvendes til alt vådt tøj, der er mærket som egnet til tørring i tørretumbler.

• Tør ikke nyt, kulørt tøj sammen med lyst tøj. Tekstilfarver kan smitte af.
• Tør ikke uldne bluser, sweatere og strik på programmet EKSTRA. Tøjet kan krybe!

Forberedelse af tøj

• Undgå at tøjet bliver filtret: Luk lynlåse, knap dynebetræk, og bind alle bånd (for eksempel på forklæder).
• Tøm lommerne. Fjern metaldele (sikkerhedsnåle, clips o.lign.).

- Vend vrangen ud på tolaget stof (for eksempel skal bomuldslaget på bomuldsforede anorakker vende yderst). Tøjet vil herefter tørre bedre.

Vigtigt Fyld ikke for meget i maskinen.

Overhold tumblerens maks. kapacitet på 7 kg.

Tøjets vægt

Tøjets art Vægt
Badekåbe 1200 g
Serviet 100 g
Dynebetræk 700 g
Lagen 500 g
Pudebetræk 200 g
Dug 250 g
Frottehåndklæde 200 g
Viskestykke 100 g
Natkjole 200 g
Dametrusser 100 g
Herrearbejdsskjorte 600 g
Herrearbejdsskjorte 200 g
Herrepyjamas 500 g
Bluse	100 g
Herreunderbukser	100 g

Programoversigt

Programmer	Maks. tøjmængde (tør vægt)	Tilvalgsfunktioner/valgmu-ligheder	Anvendelse/funktioner	Vaskemærkat
BOMULDST∅J EKSTRA T∅RT	7 kg	SART T∅J FORLÆNGET ANTIKR∅L FASE , SIGNAL ≈	Gennemtørring af tykke eller flerlagede stoffer, f.eks. frotté-stof, badekåber.
BOMULDST∅J KRAFTIGT T∅RT 7 kg		SART T∅J FORLÆNGET ANTIKR∅L FASE , SIGNAL ≈	Gennemtørring af tykke eller flerlagede stoffer, f.eks. frotté-stof, badekåber.
BOMULDST∅J SKABST∅RT 1)	7 kg	SART T∅J FORLÆNGET ANTIKR∅L FASE , SIGNAL ≈	Gennemtørring af stoffer med ensartet tykkelse, f.eks. frotté-stof, strik, håndklæder.
BOMULDST∅J LET FUGTIGT 1)	7 kg	SART T∅J FORLÆNGET ANTIKR∅L FASE , SIGNAL ≈	Til tynde tekstiler, der skal stry-ges, som f.eks. strikkede ting, bomuldsskjorter.
BOMULDST∅J STRYGET∅RT 1)	7 kg	SART T∅J FORLÆNGET ANTIKR∅L FASE , SIGNAL ≈	Til tynde stoffer, der skal stry-ges bagefter, f.eks. strik, bom-uldsskjorter.
SYNTETISK T∅J EKSTRA T∅RT	3 kg	SART T∅J FORLÆNGET ANTIKR∅L FASE , SIGNAL ≈	Gennemtørring af tykke eller flerlagede stoffer, f.eks. sweat-ere, sengelinned, duge.
SYNTETISK T∅J SKABST∅RT 1)	3 kg	SART T∅J FORLÆNGET ANTIKR∅L FASE , SIGNAL ≈	Til tynde stoffer, der ikke skal stryges, for eksempel strygefri skjorter, duge, tøj til babyer, sokker, undertøj med stivere el-ler böjler.
SYNTETISK T∅J STRYGET∅RT	3 kg	SART T∅J FORLÆNGET ANTIKR∅L FASE , SIGNAL ≈	Til tynde stoffer, der skal stry-ges bagefter, f.eks. strik, bom-uldsskjorter.
TID 30' 1 kg		SART T∅J FORLÆNGET ANTIKR∅L FASE [IMAGE], SIGNAL ≡	Til eftertørring af enkelte tøjs-tykker, eller til portioner under 1 kg.
STRYGELET 3)	1 kg (eller 5 skjor-ter)	SART T∅J 3), FORLÆNGET ANTIKR∅L FASE [IMAGE], SIGNAL ≡	Specialprogram med antikrøl-funktion til strygelette stoffer, f.eks. skjorter og bluser. Redu-cerer efterfølgende strygning. Resultaterne afhænger af stof-fets type og overfladebehand-ling. (Tøjmængden svarer til ca. 5 til 7 skjorter). Anbefaling: Læg tøjet i tørretumbleren straks efter centrifugering. Tag tøjet ud, så snart det er tørt, og hæng det på bøjle.
BLANDEDE FIBRE MIX	3 kg	SART T∅J 3), FORLÆNGET ANTIKR∅L FASE [IMAGE], SIGNAL ≡	Til tørring af bomuld og synteti-ske stoffer ved lav temperatur.
B∅RNET∅J	2 kg	SART T∅J FORLÆNGET ANTIKR∅L FASE [IMAGE], SIGNAL ≡	Baby-programmet er et spe-cialprogram til tørring af små emner og strikbluser, så de er lige til at tage på.
JEANS	7 kg	SART T∅J FORLÆNGET ANTIKR∅L FASE [IMAGE], SIGNAL ≡	Til fritidstøj, f.eks. jeans, sweat-shirts og lignende med forskel-lig stoftykkelse (f.eks. i man-chetter og sømme).
AFK∅LING	7 kg	SIGNAL ≡	Et 10 minutter langt specialpro-gram, der genopfrisker eller for-sigtigt renser tøjet ved hjælp af sæt til kemisk rensning, der kan købes i forretningerne. (Brug kun produkter, som ifølge pro-ducenten er egnede til tørre-tumbler. Overhold altid produ-centens brugsanvisning).

1) lht. IEC61121
2) Vælg SART T∅J -knappen
3) Automatik

Tænd for apparatet

Drej programvælgeren til et program. Apparatet er tændt.

Åbning af lugen og ilægning af tøj

1. Åbning af lugen og ilægning af tøj
2. Læg tøjet i (men pres det ikke ind i maskinen).

Bemærk Pas på, at tøjet ikke kommer i klemme mellem lugen og pakningen.

1. Luk lugen, så den låses. Der lyder et klik fra låsen.

Valg af program

Drej programvælgeren til det ønskede program. Lampen START PAUSE ▷∥ (Start/pause) begynder at blinke.

Valg af ekstrafunktioner (tilvalg)

Du kan vælge mellem ekstrafunktionerne: knap 1 - SART T∅J knap 2 - FORLÆNGET ANTIKR∅L FASE knap 3 - SIGNAL

FINVASK

Når der trykkes på denne knap, sker tørringen ved lavere temperatur - bruges til sarte ting. Den tilhørende kontrollampe tændes. Dette tilvalg kan også bruges til tidsstyret tørring.

LANG ANTIKR∅LFASE

Ved lang antikrølfase forlænges antikrølfasen (30 min) sidst i programmet med yderligere 60 minutter. I denne fase drejer tromlen med mellemrum. Det holder tøjet løst og forebygger krøl. Fasen varer i alt i 90 minutter. Tøjet kan tages ud når som helst under antikrølfasen. Når funktionen er aktiv, lyser FORLÆNGET ANTIKR∅L FASE 📋 -lampen.

SIGNAL

Når tørrecyklen er afsluttet, lyder der et akustisk signal. Når der trykkes på SIGNAL ≡ -knappen (Signal), er lyden slået fra i disse tilfælde:

• når der vælges program
• når der trykkes på knapperne
• når programvælgeren drejes til en anden position under programafviklingen, eller hvis du trykker på en funktionsknap under afviklingen af cyklen
• ved afslutningen af programmet.
  Den tilhørende lampe tændes.

Start af programmet

Tryk på START PAUSE ▷|| -knappen. Programmet starter.

Hvis et program skal ændres, efter at det er startet, sættes programvælgeren først på "O" - Off. Programmet annulleres.

Programmet kan ikke ændres direkte, när først det er startet. Hvis der alligevel bliver gjort forsøg på at ændre program med programvælgeren, eller hvis der trykkes på en funktions-knap (undtagen SIGNAL ≡ -knappen 2), begynder lampen på START PAUSE ▷ -knappen midlertidigt at blinke rødt. Det påvirker dog ikke tørreprogrammet (beskyttelse af vasketøj).

Tørreprogram slut / udtagning af tøj

Når tørreprogrammet er slut, lyser lampen PROGRAMSLUT →|RENG∅R FILTRENE. og lampe 5 - ● . Hvis alarmen er i gang, lyder der et signal i ca. et minut.

Rengøring af fnugfilter

Filteret opfanger alle de fnug, der samler sig under tørringen. For at sikre, at tørretumbleren virker perfekt, skal filteret renses efter hvert tørreprogram.

Advarselslampen Filter minder om, at det skal gøres.

Bemærk Start aldrig tørretumbleren uden korrekt isat fnugfilter eller med defekt eller tilstoppet filter.

1. Åbn lugen, og tag tøjet ud.
2. Tag det filter ud, der er ind- bygget i ne- derste del af lugeåbningen.

i Tørreprogrammet efterfølges automatisk af en antikrølfase, der varer ca. 30 minutter. I denne fase drejer tromlen med mellemrum. Det holder tøjet løst og forebygger krøl. Tøjet kan tages ud når som helst under antikrølfasen. (Tø- jet bør tages ud, når antikrølfasen er ved at være slut, så det ikke bliver krøllet).

1. Åbn lugen.
2. Tag tøjet ud.
3. Fjern filteret, når tojet er taget ud. Rens filteret.

Advarsel Se efter, at der ikke sidder fnug i filtersædet, inden filteret sættes i igen.

1. Sæt programvælgeren på Off "O".

Vigtigt Rens filter efter hvert tørreprogram.

1. Luk lugen.

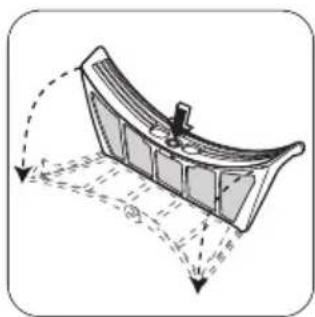

2. Åbn filteret ved at trykke på knappen, mellem de to åbninger.

Rens filteret med en fugtig hånd eller en klud. Efter et

stykke tid dannes der en belægning på filtrene, der stammer fra sæberester i tøjet. Når dette sker, skal filteret renses med en børste og varmt vand.

Luk filteret, og husk at sætte det på plads.

Advarsel Se efter, at der ikke sidder fnug i filtersædet, inden filteret sættes i igen.

1. Filteret kan kun sættes i på én måde. Hvis filteret sættes forkert i, stikker det ud.

Hvis filteret ikke vil gå i hak, kan lugen ikke lukkes.

lysnettet, før der må udføres nogen form for

Rens jævnlig lugen for fnug på indersiden. Omhyggelig rengøring sikrer en korrekt tørring.

Rengøring af tromle

Bemærk Brug ikke slibende

rengøringsmidler til rengøring af tromlen.

Brug et mildt vaskemiddel til at rengøre

Sørg for, at tromlens indvendige side og tromlebladene er rene. Der kan samle sig

mineraler fra vandet eller rengøringsmidlerne på tromlens invendige overflade. Dette medfører, at tøjet ikke tørres ordentligt.

Rensning af betjeningspanel og kabinet

Bemærk Brug ikke møbelrens eller

Problem Mulig årsag	Afhjælpning
Tørretumbleren virker ikke.	Stikket er ikke sat i stikkontakten, eller en sikring virker ikke korrekt.	Sæt stikket i stikkontakten. Kontrollér sikringerne i husholdningens sikringsboks.
	Lugen er åben. Luk lugen.
	Er der trykket på knappen START PAUSE ?	Tryk igen på START PAUSE - knappen.
Tørringen er utilfredsstillende.	Der er valgt forkert program.	Vælg et andet program, næste gang der tørres (se tabellerne over programmer).
	Fin- og grovfiltre er tilstoppet. Rens fin- og grovfiltre.
	Maskinen er overfyldt.	Overhold de anbefalede mængder vasketøj.
	En eller flere udluftninger er tildækket.	Sørg for, at ventilationsristene i soklen ikke er tildækket.
	Aflejringer på indersiden af tromlen eller dens ribber.	Rengør tromlen indvendigt og rens dens ribber.
	Ledningsevnen for vandet på brugsstedet passer ikke til maskinens standardindstilling.1)	Genprogrammér standardindstillingerne for tørhedsgrad (se afsnittet 'Maskinindstillinger')1).
Lugen lukker ikke.	Filteret er ikke sat i2). Monter filteret	2).
Tørreprogrammet ender kort efter, at det er startet.	Ikke nok vasketøj i tumbleren, eller tøjet er for tørt til det valgte program.	Vælg et tidsstyret program eller højere tørhedsgrad (f.eks. Ekstra tørt i stedet for SKABST∅RT ).
Tørreprogrammet varer usædvanligt længe. Bemærk: Efter ca. 5 timer slutter tørreprogrammet automatisk.	Filteret er tilstoppet. Rens filteret.
	For stor fyldning. Reducer fyldningen.
	Tøjet er ikke centrifugeret nok.	Tøjet skal være centrifugeret tilstrækkeligt.

1) Kun tørretumblere med programmering af ledningsevne
2) Kun tørretumblere med udtageligt filter

Indstilling Fremgangsmåde

← SIGNAL permanent slået fra

1. Drej programvælgeren hen på et program.2. Tryk samtidig på knapperneSART T∅J ⚙ og FORLÆNGET ANTI-KR∅L FASE [T], og hold dem nede i ca. 5 sekunder.3. Som standard er summeren altid slået fra.

Vandets hårdhedsgradVand indeholder forskellige mængder kalk og mineralsalte.Indholdet svinger meget fra sted til sted, men påvirker vandets ledningsevne.Hvis vandets ledningsevne afvi- ger fra den, der er forudsat ved indstilling fra fabrikken, kan det påvirke restfugtigheden i tøjet, når programmet er slut. Det er muligt at indstille følerens føl- somhed efter vandets lednings- evne.

1. Drej programvælgeren hen på et program.2. Tryk samtidig på knapperneFORLÆNGET ANTIKR∅L FASE [T] og START PAUSE ▷∥ , og hold dem nede i ca. 5 sekunder. Lamperne viser den aktuelle indstilling:- PROGRAMSLUT →| - lav ledningsevne <300 micro S/cm- T∅RRING [HH]- middel ledningsevne 300-600 micro S/cm- T∅RRING [HH] og PROGRAMSLUT→høj ledningsevne >600 micro S/cm3. Tryk en eller flere gange påSTART PAUSE ▷∥ -knappen, til det øn- skede niveau er indstillet.4. Gem indstillingen ved at trykke samtidig på knapperneFORLÆNGET ANTIKR∅L FASE [T] og START PAUSE ▷∥ eller sæt knappen på OFF "O" -stilling

Tekniske data

Mål (mm) Bredde / Højde / Dybde 85 x 60 x 58 cm
Maks. dybde(med åben apparatluge)	1090 mm
Maks. bredde(med åben apparatluge)	950 mm
Tilslutning, el Spænding 230 V
Frekvens 50 Hz
Sikring 10 A
Tilsluttet effekt i alt 2200 W
Tromlens rumfang 108 l
Apparatets vægt	32,5 kg
Vasketøj: maks. vægt	7 kg
Type af anvendelse Husholdning
Omgivelsestemperatur	Min.	5 °C
Maks. 35 °C
Energiforbrug 1)	kWh/cyklus	4,25 kWh
Årligt energiforbrug 2)	512 kWh
Energiklasse	C

Strømforbrug Tændt-tilstand 0,70 W

Slukket-tilstand 0,70 W

1) Med reference til EN 61121. 7 kg bomuld og en centrifugeringshastighed på 1000 o/m.

2) Energiforbrug pr. år i kWh, baseret på 160 tørrecyklusser i standardprogrammet for bomuld, helt og halvt fyldt op, og forbruget i sparefunktionerne. Aktuelt energiforbrug pr. cyklus afhænger af, hvordan apparatet bruges (FORORDNING (EU) nr. 392/2012).

Opstilling

Anbringelse af maskinen

- Af praktiske årsager anbefales det at anbringe tørretumbleren i nærheden af vaskemaskinen.

- Tørretumbleren skal opstilles et rent sted, hvor der ikke hober sig snavs op.

- Luften skal kunne cirkulere frit hele vejen omkring apparatet. Den forreste ventilationsrist og luftindtaget bag på apparatet må ikke blokeres.

- For at minimere støj og vibrationer, når tørretumbleren er i brug, skal den placeres på en fast, plan overflade.

- Når først tørretumbleren står i den endelige position, kontrolleres det, at den er i vater. Hvis ikke: Skru benene op og ned, til maskinen er i vater.

- Maskinens ben må aldrig fjernes. Afstanden mellem maskinens bund og gulvet må ikke formindskes af f.eks. et langluvet tæppe, træ eller pladestykker eller lignende. Det kan medføre, at der ophobes varme, der kan påvirke maskinens funktion.

Vigtigt

- Den varme luft, som tørretumbleren producerer, kan nå op på temperaturer omkring 60°C. Apparatet må derfor ikke installeres på et gulv, der ikke kan tåle høje temperaturer.

- Når tørretumbleren bruges, må temperaturen i rummet ikke være under +5 °C eller over +35 °C, da dette kan påvirke apparatets funktion.

- Hvis apparatet skal flyttes, skal det transporteres i stående stilling.

- Apparatet må ikke installeres bag en dør, der kan låses, en skydedør eller en dør med hængsel i den modsatte side af apparatet, på

en sådan måde, at tørretumblerens luge ikke kan åbnes helt.

Bemærk Inden ibrugtagning skal al transportemballage og -sikringer fjernes.

1. Åbn lugen.

2. Træk klæbestrim- lerne af, der sidder øverst på tromlen ind- vendigt i maskinen.

3. Fjern slangefolie og flamingofyld fra ma- skinen.

Montering af udluftningsslange

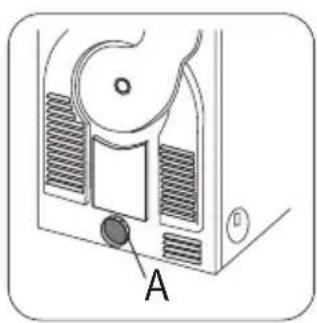

For at forenkle installationen er der flere udluftningsåbninger: en bag på maskinen, de andre på højre og venstre side. Tilslut slangen til den mest praktiske åbning ved at trække ringmøtrikken (A) af udluftningsåbningen bagpå, skrue den på slangen og trykke den godt fast igen. De udluftningsåbninger, der ikke bruges, skal lukkes med de særlige klikdæksler (medfølger).

Hvis slangen er lang, og rumtemperaturen er lav, kan fugten kondenseres til vand i slangen. Det er naturligt og kan ikke undgås. For at undgå, at vandet ligger i slangen eller løber

tilbage i tumbleren, er det tilrådeligt at bore et lille hul (ca. 3 mm) på slangens laveste punkt og sætte en lille beholder under den. (Se tegningen, pkt. B).

Når slangen er sluttet til tørretumbleren, føres den frem til det ønskede aftræk. Den må ikke føres længere end 2 meter og må højst bøje to steder. Mht. selve aftrækket: Hvis du har besluttet at have en fast rist i væggen eller vinduet, kan du normalt finde de nødvendige fittings i et lokalt byggemarked, hvor du også kan få råd om installationen.

Advarsel

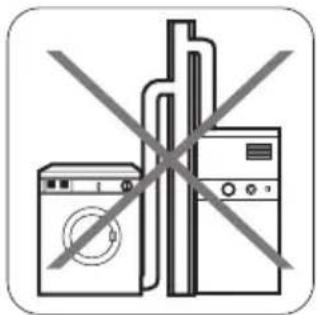

Det er vigtigt, at udluftningsslangen ikke tilsluttes f.eks. en emhætte, en skorsten eller et afgangsrør til en kedel eller lignende udstyr, der bruger brændsel.

Bemærk, at for at und- gå kondensproblemer er det afgørende, at tør- retumbleren forsynes med en bøjelig slange, der kan lede dens "udstødning" væk, i hvert fald bort fra køkkenmodulerne; og helst helt ud af køkke- net eller bryggerset. For at undgå, at maskinen bliver overophedet, er det vigtigt, at dampen kan slippe uhindret væk. Hvis en slange er fast mon-

teret til en ydervæg eller et loft, skal det derfor sikres, at den har en kapacitet på mindst 150 m3/time. Pas på, at udluftningsslangen ikke kommer i klemme, hvis tørretumbleren monteres ved siden af køkkenmoduler. Hvis slangen er mere eller mindre klemt sammen, nedsættes tumblerens tørrekapacitet, så tøjet er længere om at tørre, og maskinen bruger mere strøm. Hvis slangen er klemt helt sammen, kan det betyde, at tumblerens sikkerhedsafbryder bliver udløst. Når tørretumbleren bruges, må temperaturen i rummet ikke være under +5°C eller over +35°C, da dette kan påvirke tumblerens funktion.

Tilslutning, el

Kontrollér angivelserne vedr. netspænding, strømtype og sikringer på typepladen Typepladen sidder tæt ved lugeåbningen (se afsnittet "Produktbeskrivelse")

Forbind kun apparatet til en stikkontakt med en passende jordforbindelse i henhold til aktuelle regler for ledningsføring.

Advarsel Producenten fralægger sig ethvert ansvar for skader på personer ting, der skyldes manglende rholdelse af disse sikkerhedsregler.

Hvis det bliver nødvendigt at udskifte apparatets netledning, skal det udføres af Electrolux Kundeservice

Advarsel Pas på, du ikke beskadiger vægstikket og ledningen.

Sørg for, at der er adgang til elstikket efter installationen.

Vending af luge

Lugen kan vendes for at gøre det nemmere at fylde eller tømme tørretumbleren. Lugen må kun vendes af en autoriseret servicemontør. Kontakt Electrolux Service A/S. Montøren vender lugen på kundens regning.

Specielt tilbehør

Sammenbygningssæt

Hos forhandleren fås som ekstraudstyr et specielt sammenbygningssæt med en dybde mellem 48 og 60 cm, som gør det muligt at montere tørretumbleren oven på en frontbetjent vaskemaskine.

Læs omhyggeligt de anvisninger, der følger med sættet.

Miljø

Symbolet på produktet eller på pakken angiver, at dette produkt ikke må behandles som husholdningsaffald. Det skal i stedet overgives til en affaldsstation for behandling af elektrisk og elektronisk udstyr. Ved at sørge for at dette produkt bliver bortskaffet på den rette måde, hjælper du med til at forebygge eventuelle negative påvirkninger af miljøet og af personers helbred, der ellers kunne forårsages af forkert bortskaffelse af dette produkt. Kontakt det lokale kommunekontor, affaldsselskab eller den forretning, hvor produktet er købt, for yderligere oplysninger om genanvendelse af dette produkt.

Emballagemateriale

Emballagematerialet er miljøvenligt og kan genanvendes. Plastdelene er forsynet med mærkning, f.eks. >PE<, >PS< osv. Aflever emballagens dele i den rigtige container på kommunens genbrugsstation.

Advarsel Inden en kasseret maskine bortskaffes, skal netledningen fjernes (inkl.

stik) og afleveres sammen med maskinen Fjern lugens lukkemekanisme, og kontroller, at maskinen ikke mere kan låses, så børn ikke kan komme til at smække sig inde i den

Miljøtips

• Tøjet bliver luftigt og blødt i tørretumbleren. Derfor er der ikke behov for skyllemidler ved vask.
• Sådan bruges tumbleren så økonomisk som muligt:
• Sørg for, at der altid er fri lufttilførsel til ventilationsspalterne i maskinens sokkel;
• Ilæg de tøjmængder, der er angivet under programoversigten;
• Rens filteret efter hvert tørreprogram;
• Centrifugér tøjet godt inden tørring. Eksempel: Forbrugsværdier – afhængig af centrifugeringshastighed – for 6 kg vasketøj, tørret med programmet BOMULD SKABST∅RT.

Centrifugering Tørreprogram
Omdrejninger pr. minut	Restfugtighed		Energiforbrug i kWh
	i liter i %
1000 3,60 60 3,3
1400 3,12 52 2,9

Service

I tilfælde af teknisk fejl: Undersøg først, om du selv kan løse problemet med hjælp fra brugsanvisningen (afsnittet "Når der opstår fejl").

Hvis det er umuligt at afhjælpe problemet selv: Kontakt Electrolux Service A/S.

For at kunne give hurtig hjælp skal vi bruge følgende oplysninger:

• Modelbeskrivelse
• Produktnummer (PNC)

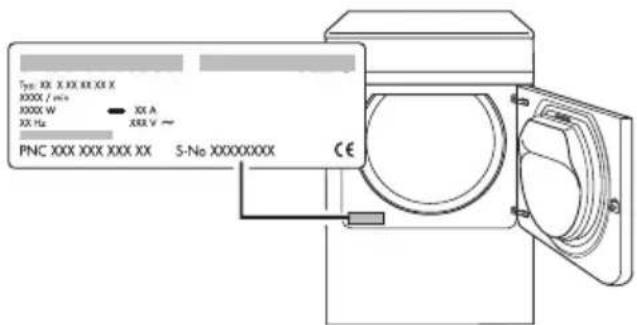

  – Serienummer (S No.) (tallene står på typepladen)
• Fejlens art
  – Eventuelle fejlmeddelelser, der bliver vist på maskinen
  Det er en god idé at skrive oplysningerne her, så de er lige ved hånden,

hvis der bliver brug for dem:

Modelbeskrivelse:	......
PNC:	......
S No.:	......

Innehåll
