BRUGSANVISNING GVPB 18 LTX BL 11-28 METABO

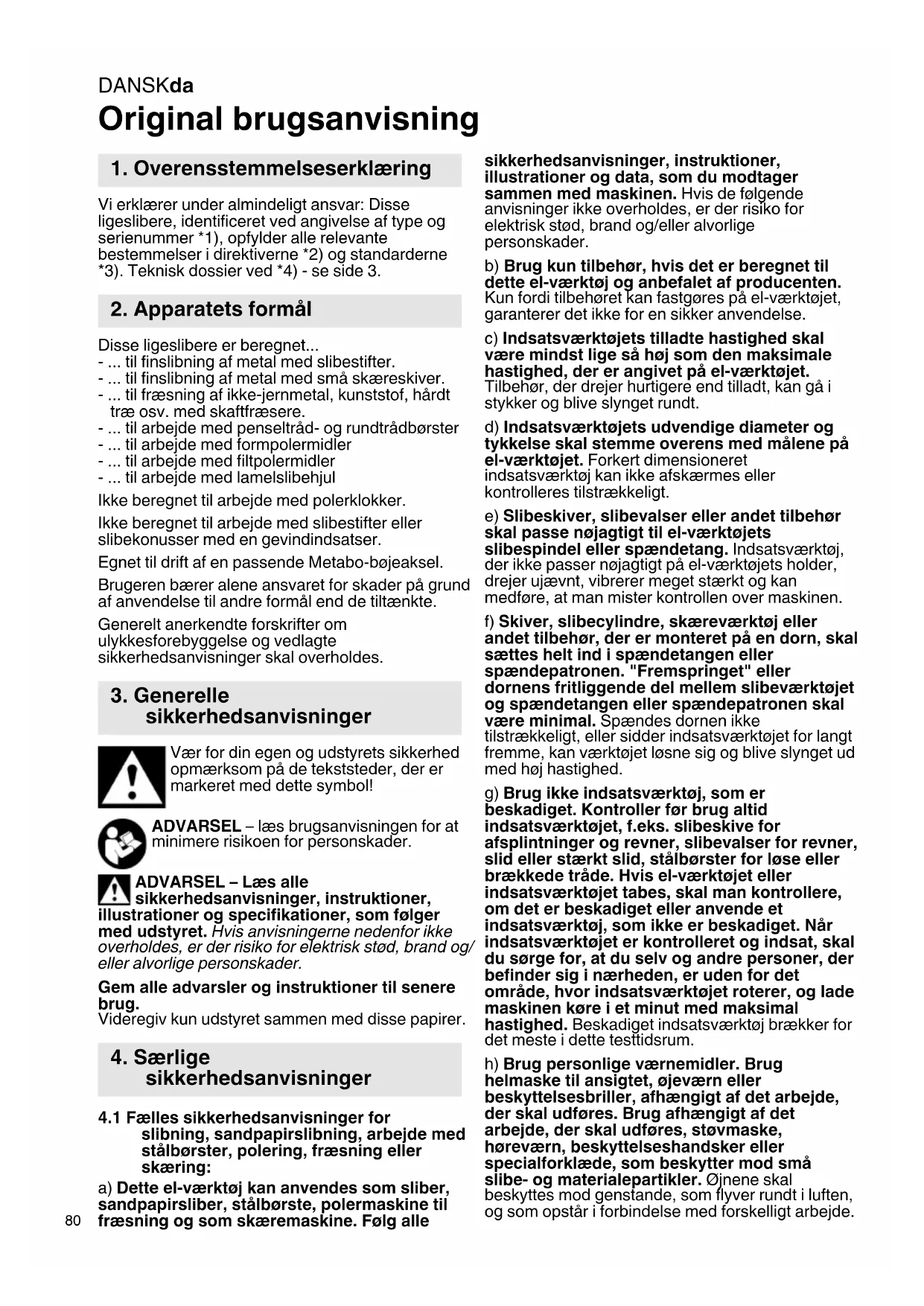

Original brugsanvisning Vi erklærer under almindeligt ansvar: Disse ligeslibere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3. Disse ligeslibere er beregnet... - ... til finslibning af metal med slibestifter. - ... til finslibning af metal med små skæreskiver. - ... til fræsning af ikke-jernmetal, kunststof, hårdt træ osv. med skaftfræsere. - ... til arbejde med penseltråd- og rundtrådbørster - ... til arbejde med formpolermidler - ... til arbejde med filtpolermidler - ... til arbejde med lamelslibehjul Ikke beregnet til arbejde med polerklokker. Ikke beregnet til arbejde med slibestifter eller slibekonusser med en gevindindsatser. Egnet til drift af en passende Metabo-bøjeaksel. Brugeren bærer alene ansvaret for skader på grund af anvendelse til andre formål end de tiltænkte. Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes. Vær for din egen og udstyrets sikkerhed opmærksom på de tekststeder, der er markeret med dette symbol! ADVARSEL – læs brugsanvisningen for at minimere risikoen for personskader. ADVARSEL – Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og specifikationer, som følger med udstyret. Hvis anvisningerne nedenfor ikke overholdes, er der risiko for elektrisk stød, brand og/ eller alvorlige personskader. Gem alle advarsler og instruktioner til senere brug. Videregiv kun udstyret sammen med disse papirer.

4.1 Fælles sikkerhedsanvisninger for

slibning, sandpapirslibning, arbejde med stålbørster, polering, fræsning eller skæring: a) Dette el-værktøj kan anvendes som sliber, sandpapirsliber, stålbørste, polermaskine til fræsning og som skæremaskine. Følg alle sikkerhedsanvisninger, instruktioner, illustrationer og data, som du modtager sammen med maskinen. Hvis de følgende anvisninger ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. b) Brug kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af producenten. Kun fordi tilbehøret kan fastgøres på el-værktøjet, garanterer det ikke for en sikker anvendelse. c) Indsatsværktøjets tilladte hastighed skal være mindst lige så høj som den maksimale hastighed, der er angivet på el-værktøjet. Tilbehør, der drejer hurtigere end tilladt, kan gå i stykker og blive slynget rundt. d) Indsatsværktøjets udvendige diameter og tykkelse skal stemme overens med målene på el-værktøjet. Forkert dimensioneret indsatsværktøj kan ikke afskærmes eller kontrolleres tilstrækkeligt. e) Slibeskiver, slibevalser eller andet tilbehør skal passe nøjagtigt til el-værktøjets slibespindel eller spændetang. Indsatsværktøj, der ikke passer nøjagtigt på el-værktøjets holder, drejer ujævnt, vibrerer meget stærkt og kan medføre, at man mister kontrollen over maskinen. f) Skiver, slibecylindre, skæreværktøj eller andet tilbehør, der er monteret på en dorn, skal sættes helt ind i spændetangen eller spændepatronen. "Fremspringet" eller dornens fritliggende del mellem slibeværktøjet og spændetangen eller spændepatronen skal være minimal. Spændes dornen ikke tilstrækkeligt, eller sidder indsatsværktøjet for langt fremme, kan værktøjet løsne sig og blive slynget ud med høj hastighed. g) Brug ikke indsatsværktøj, som er beskadiget. Kontroller før brug altid indsatsværktøjet, f.eks. slibeskive for afsplintninger og revner, slibevalser for revner, slid eller stærkt slid, stålbørster for løse eller brækkede tråde. Hvis el-værktøjet eller indsatsværktøjet tabes, skal man kontrollere, om det er beskadiget eller anvende et indsatsværktøj, som ikke er beskadiget. Når indsatsværktøjet er kontrolleret og indsat, skal du sørge for, at du selv og andre personer, der befinder sig i nærheden, er uden for det område, hvor indsatsværktøjet roterer, og lade maskinen køre i et minut med maksimal hastighed. Beskadiget indsatsværktøj brækker for det meste i dette testtidsrum. h) Brug personlige værnemidler. Brug helmaske til ansigtet, øjeværn eller beskyttelsesbriller, afhængigt af det arbejde, der skal udføres. Brug afhængigt af det arbejde, der skal udføres, støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, som beskytter mod små slibe- og materialepartikler. Øjnene skal beskyttes mod genstande, som flyver rundt i luften, og som opstår i forbindelse med forskelligt arbejde.

sikkerhedsanvisninger

sikkerhedsanvisningerDANSK da

Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Hvis du udsættes for kraftig støj i længere tid, kan du få et høretab.

i) Sørg for, at der er tilstrækkelig afstand

mellem arbejdsområdet og andre personer. Enhver, der betræder arbejdsområdet, skal bruge personlige værnemidler. Brudstykker af emnet eller brækkede indsatsværktøjer kan flyve væk og medføre personskader også uden for det direkte arbejdsområde. j) Hold kun fast i de isolerede greb på maskinen, når der udføres arbejde, hvor værktøjet kan komme i kontakt med skjulte strømledninger. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød. k) Hold altid el-værktøjet godt fast ved start. Ved øgning til fuldt omdrejningstal kan motorens reaktionsmoment føre til, at el-værktøjet forskyder sig. l) Hvis det er muligt, skal der anvendes skruetvinger til at fastgøre emnet. Hold aldrig et mindre emne i den ene hånd og el-værktøjet i den anden, mens det bruges. Ved at fastspænde små emner har du begge hænder fri til bedre at kunne kontrollere el-værktøjet. Runde emner såsom trædyvler, stangmateriale eller rør har tendens til at rulle væk under arbejdet, hvorved indsatsværktøjet kan komme i klemme og blive slynget i din retning. m) Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over el-værktøjet. n) Efter skift af indsatsværktøj eller indstilliner på udstyret skal spændetangsmøtrikken, spændepatronen eller øvrige fastgørelseselementer fastspændes. Løse fastgørelseselementer kan uventet løsne sig og medføre, at man mister kontrollen over maskinen; ikke fastgjorte, roterende dele slynges ud med stor kraft. o) Lad ikke el-værktøjet køre, mens du bærer det. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj og indsatsværktøjet kan bore sig ind i din krop. p) Rengør el-værktøjets ventilationsåbninger regelmæssigt. Motorventilatoren trækker støv ind i maskinens hus, og ved store mængder metalstøv kan der opstå elektriske farer. q) Brug ikke el-værktøjet i nærheden af brændbare materialer. Gnister kan antænde disse materialer. r) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

4.2 Tilbageslag og tilsvarende

sikkerhedsanvisninger Tilbageslag er en pludselig reaktion, som skyldes, at et roterende indsatsværktøj, f.eks. slibeskive, slibebånd, stålbørste osv., har sat sig fast eller blokerer. Fastsættelse eller blokering medfører, at det roterende indsatsværktøj stopper pludseligt. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning. Hvis fx en slibeskive sidder fast eller blokerer i et emne, kan kanten på slibeskiven, der dykker ned i emnet, sætte sig fast, hvorved slibeskiven brækker af eller fører til et tilbageslag. Slibeskiven bevæger sig derefter hen imod eller væk fra brugeren, afhængigt af skivens omdrejningsretning på blokeringsstedet. I denne forbindelse kan slibeskiver også brække. Et tilbageslag er resultatet af en forkert og fejlagtig brug af el-værktøjet. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor. a)Hold godt fast i el-værktøjet og sørg for at din krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brugeren kan beherske tilbageslagskræfterne med egnede forsigtighedsforanstaltninger. b) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører et tilbageslag eller at man mister kontrollen. c) Brug ikke en tandet savklinge. Sådanne indsatsværktøjer fører hyppigt til tilbageslag, eller til at man mister kontrollen over el-værktøjet. d) Før altid indsatsværktøjet ind i materialet i samme retning, som skærekanten forlader materialet (svarer til den retning, hvor spånerne kastes ud). Føres el-værktøjet i den forkerte retning, forårsager det, at indsatsværktøjets skærekant bryder ud af emnet, hvorved el-værktøjet trækkes i fremføringsretningen. e) Fastspænd altid emnet ved anvendelse af drejefile, skæreskiver, højhastighedsfræsere eller hårdmetalfræsere. Disse indsatsværktøjer sætter sig fast ved mindste forskydning i rillen og kan forårsage et tilbageslag. Skæreskiver brækker som regel, hvis de sætter sig fast. Når drejefile, højhastigheds- eller hårdmetalfræsere sætter sig fast, kan værktøjet springe ud af rillen og kan medføre, at man mister kontrollen over el-værktøjet.

4.3 Særlige sikkerhedsanvisninger for

slibning og skæring: a) Brug kun slibeværktøj, som er godkendt til dit el-værktøj, og brug kun slibeværktøjet til de anbefalede anvendelsesmuligheder. Eksempel: Slib aldrig med en skæreskives sideflade. Skæreskiver er beregnet til materialeafslibning med kanten af skiven. Hvis disse slibemidler udsættes for kraftpåvirkning fra siden, kan de gå i stykker. b) Til koniske og lige slibestifter med gevind må der kun anvendes ubeskadigede dorne i den rigtige størrelse og længde og udenDANSKda

underskæring ved ansatsen. Egnede dorne nedsætter risikoen for brud. c) Undgå at skæreskiven blokerer, og undgå et for højt modtryk. Udfør ikke meget dybe snit. Hvis skæreskiven overbelastes, øges skivens belastning og der er større tendens til, at skiven sætter sig fast eller blokerer, hvilket forøger risikoen for tilbageslag eller brud på slibemidlet. d) Hold hænderne væk fra området foran og bag den roterende skæreskive. Hvis De bevæger skæreskiven i emnet væk fra Deres hånd, kan el-værktøjets roterende skive blive slynget direkte ind mod Dem ved et tilbageslag. e) Hvis skæreskiven sidder fast, eller arbejdet afbrydes, skal maskinen slukkes og holdes rolig, indtil skiven står stille. Forsøg aldrig at trække skæreskiven ud af snittet, mens den roterer, da dette kan føre til et tilbageslag. Find og afhjælp årsagen til at skiven sætter sig fast. f) Tænd ikke for el-værktøjet, så længe det befinder sig i emnet. Lad skæreskiven nå op på dens fulde hastighed, før du forsigtigt fortsætter snittet. Ellers kan skiven sætte sig fast, springe ud af emnet eller forårsage et tilbageslag. g) Understøt plader eller store emner for at nedsætte risikoen for tilbageslag som følge af en fastklemt skæreskive. Store emner kan bøje sig under deres egen vægt. Emnet skal støttes på begge sider af skiven, både i nærheden af skæresnittet og ved kanten. h) Vær særlig forsigtig ved "lommesnit" i bestående vægge eller andre områder, hvor der ikke er direkte indblik. Den neddykkende skæreskive kan forårsage et tilbageslag, når der skæres i gas- eller vandledninger, elektriske ledninger eller andre genstande.

4.4 Særlige sikkerhedsanvisninger for

arbejde med stålbørster: a) Vær opmærksom på, at stålbørsten også mister tråde ved almindelig brug. Overbelast ikke trådene med for stort tryk. Flyvende tråde kan meget let trænge ind under tyndt tøj og/eller under huden. b) Lad børster køre med arbejdshastighed i mindst et minut før brug. Sørg for, at der ikke står nogen foran eller på linje med børsten imens. Løse trådstykker kan blive slynget væk under indkøringen. c) Ret den roterende stålbørste væk fra dig selv. Små partikler og bittesmå trådstykker kan blive slynget væk med høj hastighed under arbejdet med disse børster og trænge ind gennem huden.

4.5 Yderligere sikkerhedsanvisninger:

ADVARSEL – brug altid beskyttelsesbriller. Brug høreværn. ADVARSEL – Anvend altid el-værktøjet med begge hænder. Brug elastiske mellemlæg, hvis de følger med slibemidlet, og hvis det kræves. Vær opmærksom på informationerne fra producenten af værktøjet eller tilbehøret! Beskyt skiverne mod fedt og stød! Indsatsværktøj skal opbevares og behandles omhyggeligt i henhold til producentens anvisninger. Brug aldrig skæreskiver til skrubslibning! Skæreskiver må ikke udsættes for tryk fra siden. Emnet skal ligge fast og være sikret mod udskridning, fx ved hjælp af spændeanordninger. Større emner skal støttes i tilstrækkeligt omfang. Aktivér kun spindellåsen (4), når motoren er står stille. Tag ikke om det roterende værktøj! Fjern først spåner og lignende, når maskinen er i stilstand. Sørg for, at slibemidlet anbringes og fastgøres korrekt før brug og lad værktøjet arbejde i ca. 60 sekunder i tomgang i en sikker position. Stop omgående, hvis der er kraftige vibrationer eller der konstateres andre mangler. Hvis denne tilstand indtræffer, skal maskinen kontrolleres for at konstatere årsagen. Sørg for, at de gnister, der kan opstå i løbet af arbejdet, ikke kan bringe brugeren eller andre personer i fare, ej heller kan antænde let antændelige stoffer. Truede områder skal beskyttes af svært antændelige afdækninger. Hold altid en ildslukker i beredskab i områder, der udsættes for brandfare. Beskadiget, uafbalanceret eller vibrerende værktøj må ikke anvendes. Arbejd for en sikkerheds skyld altid med monteret gummimanchet (3). En beskadiget gummimanchet (3) skal udskiftes. Maskinen må ikke anvendes med en defekt gummimanchet (3). Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret. Berør aldrig roterende dele. Sandpapir-slibetilbehør må ikke overskride den maksimale diameter på 80 mm. Sammensatte slibelegemer må ikke overskride den maksimale diameter på 55 mm, hvis den maksimale indsatsværktøjsdiameter (slibning) fra kapitel "Tekniske data" dog være mindre, skal den mindre værdi dog overholdes. Reducering af støvgener: ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt, at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er: - bly fra blyholdig maling,DANSK da

- mineralsk støv fra mursten, cement og andre materialer til murværk, og - arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter, hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklede til udfiltrering af små mikroskopiske partikler. Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Yderligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen. Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse). Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne. Brug egnet tilbehør til specielt arbejde. Således kommer færre partikler ukontrolleret ud i miljøet. Anvend en egnet støvudsugning. Støvbelastningen kan reduceres på følgende måde: - ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv, - anvend et udsugningsanlæg og/eller en luftrenser, - sørg for en god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op. - Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning.

4.6 Sikkerhedsanvisninger vedrørende

batteripakken: Beskyt batterier mod fugt! Udsæt ikke batterier for ild! Brug ikke defekte eller deformerede batterier! Åbn ikke batterier! Berør eller kortslut ikke batteriernes kontakter! Der kan sive let sur, brændbar væske ud af defekte Li-ion batterier! Skyl straks med rigelige mængder vand, hvis batterivæsken kommer i kontakt med huden. Skyl øjnene med rent vand og søg straks læge, hvis batterivæsken kommer i øjnene! Tag batteripakken ud af maskinen, før der foretages maskinindstilling, ombygning, vedligeholdelse eller rengøring. Sørg for, at maskinen er frakoblet, når batteripakken placeres i maskinen. Hold maskinen således fast, når batteriet fjernes og isættes, at tænd/sluk-kontakten ikke kan aktiveres ved en fejltagelse. Ved en defekt maskine skal man tage batteripakken ud af maskinen Transport af Li-ion batterier: Forsendelse af Li-ion batterier skal ske i henhold til reglerne om farligt gods (UN 3480 og UN 3481). Tjek de aktuelle regler ved forsendelse af Li-ion batterier. Spørg evt. din speditør til råds. Certificeret emballage kan rekvireres hos Metabo. Send kun batteripakker, hvis kabinettet er ubeskadiget og der ikke trænger væske ud. Tag batteripakken ud af maskinen for forsendelse. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape). Se side 2. 1 Spændetang 2 Spændetangsmøtrik 3 Gummimanchet * 4 Spindellås * 5 Skydekontakt * 6 Håndtag 7 Støvfilter * 8 Låseknap (drejelig batteripakke) 9 Trykkontakt * 10 Startspærre * 11 Knap til frigørelse af batteri 12 Batteri * 13 Elektronisk signallampe 14 Indstillingshjul til indstilling af omdrejningstal 15 Knap til kapacitetsindikator * 16 Kapacitets- og signalindikator * *afhængigt af udstyr

Se side 2, ill. B. Den bagerste del af maskinen kan drejes 270° i 3 trin for at tilpasse maskinens form til arbejdsbetingelserne. Arbejd altid i fastlåst stilling. Tryk først på låseknappen (8), hold den inde og drej den bageste del af maskinen. Slip knappen, mens

6. IdriftsættelseDANSKda

du drejer. Låsen skal falde på plads med et hørbart "klik".

Batteriet (12) skal oplades før den første ibrugtagning. Genoplad batteriet, når kapaciteten aftager. Du finder anvisninger til opladning af batteriet i driftsvejledningen til opladeren fra Metabo. Ved Li-Ion batterier med kapacitets- og signalindikator (16) (afhængigt af udstyr): - Tryk på knappen (15), og ladetilstanden vises med lysdioderne. - Blinker en lysdiode, er batteriet næsten fladt og skal genoplades.

6.4 Udtagning og isætning af batteri

Hold maskinen således fast, når batteriet fjernes og isættes, at tænd/sluk-kontakten ikke kan aktiveres ved en fejltagelse. Udtagning: Tryk på batteriudløseren (11) og træk batteriet (12) ud. Isætning: Skub batteripakken (12) i, til den går i hak.

Værktøjets skaftdiameter skal svare præcist til spændehullet i spændetangen (1)! Der står spændetænger til rådighed for forskellige skaftdiametre. Se kapitlet Tilbehør.

7.2 Isætning af værktøjerne

Før alt omstillingsarbejde: Tag batteripakken ud af maskinen. Maskinen skal være slukket og spindlen skal stå stille. Anvend kun værktøjer, som egner sig til din maskines friløbshastighed! Se tekniske data. Værktøjets skaftdiameter skal svare præcist til spændehullet i spændetangen (1)! På slibestifter må den af producenten angivne maksimalt tilladte åbne skaftlængde l

ikke overskrides! Den maksimalt tilladte skaftlængde er summen af l

og den maksimale indstiksdybde L max (se kapitel 13.) Sæt værktøjet med hele skaftets længde i spændetangen (1). Hold spindelen fast. På GVB 18 LTX BL 11-28 Compact med den medfølgende 13 mm- gaffelnøgle. På GGVB 18 LTX BL 11-28, GVB 18 LTX BL 11-7 HT, GVPB 18 LTX BL 11-28 ved at aktivere spindellåsen (4). Spænd spændetangsmøtrikken (2) med 17/19 mm- gaffelnøglen. Hvis der ikke er isat noget værktøj i spændetangen, må spændetangen ikke fastspændes med nøglen, men kun med hånden!

7.3 Indstilling af hastighed

Med indstillingshjulet (14) kan omdrejningstallet indstilles og ændres. Hastigheder, se tabellen på side 3.

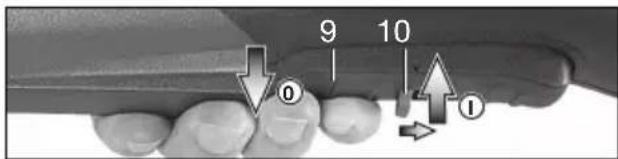

Maskinen skal altid betjenes med begge hænder. Tænd først, anbring derefter indsatsværktøjet på emnet. Ved fast tilkobling kører maskinen også videre, hvis den rives ud af hånden. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb (3), (6), sørg for at stå stabilt og arbejd koncentreret. Undgå, at maskinen hvirvler støv og spåner op eller suger dem ind. Læg først den slukkede maskine til side, når motoren står stille. Maskiner med skydekontakt: Tilkobling: Skub skydekontakten (5) frem. El- værktøjet holdes tændt ved at trykke kontakten ned, indtil den går i hak. Frakobling: Tryk på den bagerste del af skydekontakten (5) og giv slip. Maskiner med sikkerhedsafbryder (med dødmandsfunktion): (Maskiner med betegnelsen GVPB...) Tilkobling: Skub startspærren (10) i pilens retning, og tryk på trykkontakten (9). Frakobling: Slip afbrydergrebet (9).

7.5 Arbejdsanvisninger

Slibning, sandpapirslibning, arbejde med stålbørster, polering: Tryk moderat på maskinen, og bevæg den frem og tilbage hen over fladen. Fræsning: Tryk moderat på maskinen

Skæring: Arbejd ved skæring altid i modløb (se billede). Ellers er der fare for, at maskinen springer ukontrolleret ud af snittet. Arbejd med jævn fremføring, der passer til det materiale, som skal bearbejdes. Undgå kantning, tryk ikke, sving ikke. Tag batteripakken ud af maskinen, før der foretages maskinindstilling, ombygning, vedligeholdelse eller rengøring. Rengør støvfilteret regelmæssigt: Tag det af og rens det med trykluft. Afmonter indimellem batteripakken, tør kontaktområdet mellem batteripakke og maskine, og fjern evt. borestøv. Hvis batteripakken ikke skulle kunne fjernes: Se kapitel Reparation. Ved bearbejdningen kan partikler aflejre sig i el- værktøjets indre. Det hindrer kølingen af el- værktøjet. Ledende aflejringer kan påvirke el- værktøjets beskyttelsesisolering og forårsage elektriske farer. Støvsug el-værktøjet regelmæssigt, ofte og grundigt gennem alle ventilationsåbninger foran og bagved eller blæs dem ud med tør luft. I forvejen skal strømforsyningen til elværktøjet afbrydes, og der skal i den forbindelse bruges sikkerhedsbriller og en egnet støvmaske. Sørg for en korrekt udsugning ved udblæsningen. Den elektroniske signallampe (13) blinker og maskinen kører ikke. Batteriet er fladt, temperaturen er for høj eller genstartsikringen er aktiveret. Sluk og tænd igen for maskinen. Sættes batteripakken i en tændt maskine, starter maskinen ikke. Den elektroniske signallampe (13) lyser konstant Maskinen er blevet overbelastet under arbejdet, effekten kan være reduceret midlertidigt. Reducer arbejdstrykket. Metabo sikkerhedsafbryder: Maskinen blev FRAKOBLET automatisk. Maskinen slukkes ved for hurtig spændingsændring (som f.eks. opstår ved pludselig blokering eller ved tilbageslag). Sluk for maskinen. Tænd derefter for maskinen igen, og arbejd videre som normalt. Undgå yderligere blokeringer. Se kapitel 4.2. Anvend udelukkende originale batterier eller originalt tilbehør fra Metabo eller CAS (Cordless Alliance System). Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsvejledning. Anbring tilbehøret sikkert. Hvis maskinen betjenes i en holder: Sæt maskinen sikkert fast. Mistes kontrollen over maskinen, er der risiko for skader. A Spændetænger, inkl. møtrik (sekskant) Ø 3 mm = 631947000 Ø 1/8“ = 631948000 Ø 6 mm = 631945000 Ø 1/4“ = 631949000 Ø 8 mm = 631946000 B Spændetænger, inkl. møtrik (tokant) Ø 6 mm = 630820000 Ø 1/4“ = 630821000 Ø 8 mm = 630833000 C Spændebuk 627354000 til fastspænding ved arbejde med bøjelige aksler (spændeskruen spændes), hertil: D Spændebøjle 627107000 til sikker fastgørelse på et arbejdsbord (spændeskruen spændes). E Spænderamme: 628329000 F Bøjelige aksler G Ekstra greb 631052000 H Støvfilter (som reservedel) nr.: 630439000 I Opladere: ASC 55, SC 145 etc. J Batteripakker: Best.-nr.: 625027000 4,0 Ah (Li-Power) Best.-nr.: 625368000 5,5 Ah (LiHD) Best.-nr.: 625369000 8,0 Ah (LiHD) Best.-nr.: 625549000 10,0 Ah (LiHD) etc. Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget. Reparationer på el-værktøjer må kun udføres af en elektriker! Henvend dig til din Metabo-forhandler, når du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com. Reservedelslister kan downloades på www.metabo.com. Slibestøvet, som opstår, kan indeholde skadelige stoffer: Bortskaf ikke støvet med husholdningsaffaldet, men aflever det til et indsamlingssted for specialaffald. Emballagematerialer skal bortskaffes i overensstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes på www.metabo.com i området service. Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør. Batteripakker må ikke bortskaffes sammen med normalt husholdningsaffald! Giv defekte eller opbrugte batteripakker tilbage til Deres Metabo- forhandler! Kast ikke batteripakker i vandet.

9. Afhjælpning af fejl

Kun for EF-lande: El-værktøj må ikke bort- skaffes med husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om gammelt elektrisk- og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte elværktøjer indsamles separat og tilføres miljøven- ligt genbrug. Aflad batteriet i el-værktøjet, før det bortskaffes. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape). Forklaringer til oplysningerne på side 3. Med forbehold for ændringer som følge af tekniske fremskridt. S =spindellås til nemt værktøjsskift U =Batteripakkens spænding n =friløbshastighed (maksimal hastighed)

=friløbshastighed (indstillelig)

max, slining =maks diameter indsatsværktøj (slibning)

max, slining =maks diameter indsatsværktøj (polering)

max =maksimal tykkelse af bundne slibeskiver d =spændehul på spændetang m =Vægt med mindste batteripakke

max =maksimal indstiksdybde Måleværdier beregnet iht. EN 60745. Tilladt omgivelsestemperatur under drift: -20 °C til 50 °C (begrænset kapacitet ved temperaturer under 0 °C). Tilladt omgivelsestemperatur ved opbevaring: 0 °C til 30 °C Klasse II maskine Jævnstrøm De anførte tekniske data er inkl. tolerancer (svarende til de aktuelt gældende standarder). Emissionsværdier Disse værdier gør det muligt at bestemme elværktøjets emissioner og sammenligne forskellige elværktøjer med hinanden. Alt efter elværktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier. Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 60745:

h, SG = vibrationsemissionsværdi med afbalanceringsskive

h, SG = vibrationsemissionsværdi med fræser 628377 på aluminium

= ubalance Typiske A-vægtede lydniveauer

= usikkerhed Ved arbejde kan støjniveauet overskride 80 dB(A). Brug høreværn! Elektromagnetiske forstyrrelser: Ved påvirkning fra ekstreme elektromagnetiske forstyrrelser udefra kan der i enkelte tilfælde opstå midlertidige hastighedsudsving, eller genstartsikringen kan blive aktiveret. Sluk og tænd i så fald for maskinen.
