Produkttype	Fryser
Mærke	BRANDT
Model	FA1000E
Nettovolumen	200 liter
Energiklasse	E
Årligt energiforbrug	250 kWh
Dimensioner (H x B x D)	140 x 60 x 65 cm
Nettovægt	50 kg
Støjniveau	40 dB(A)
Afrimningstype	Manuel
Hurtigfrysningsfunktion	Ja
Justerbar temperatur	Ja, mekanisk termostat
Lydalarm for temperatur	Nej
Indvendig belysning	Nej
Installationstype	Frittstående
Antal skuffer/kurve	3 kurve
Hyldemateriale	Metalvarnis
Justerbare fødder	Ja
Omvendelig dør	Nej
Sikkerhedslås	Nej
Kølemiddel	R600a (isobutan)
Produktionsland	Frankrig
Kundeservice	0 892 02 88 01 (0,34 €/min)

Ofte stillede spørgsmål - FA1000E BRANDT

Hvad er den ideelle temperatur for en fryser?

Den ideelle temperatur er -18 °C. Det gør det muligt at opbevare fødevarer sikkert og reducere energiforbruget. Brug termostaten til at indstille temperaturen.

Hvordan afrimer jeg min fryser FA1000E?

Tag stikket ud, fjern maden og opbevar den et køligt sted. Lad døren stå åben, så isen smelter naturligt. Brug ikke skarpe redskaber. Sug vandet op med en svamp. Tilslut igen efter fuldstændig tørring.

Min fryser larmer, er det normalt?

En let driftsstøj er normal (kompressor, ventilation). Hvis støjen bliver høj eller uregelmæssig, skal du kontrollere, at den står i vater, og at den ikke rører en væg. Kontakt kundeservice, hvis støjen fortsætter.

Hvad er den maksimale frysekapacitet på 24 timer?

Frysekapaciteten er ca. 10 kg pr. 24 timer. Til hurtig frysning skal du aktivere 'Super Freeze'-funktionen (hvis tilgængelig) 24 timer før.

Hvordan indstiller jeg temperaturen?

Brug termostaten, som sidder indvendigt eller på forsiden. Drej den for at justere temperaturen: 1 for mindre koldt, 7 for koldere. Midterpositionen (3-4) anbefales.

Kan jeg installere min fryser i en uopvarmet garage?

Ja, hvis omgivelsestemperaturen holder sig mellem -15 °C og 43 °C. Derunder kan apparatet muligvis ikke fungere korrekt. Sørg for, at den er tør og frostsikker.

Hvordan sparer jeg energi med denne fryser?

Placer den et køligt og godt ventileret sted, overfyld ikke, lad der være plads bagved til ventilation, åbn døren så lidt som muligt, og afrim regelmæssigt.

Hvad gør jeg ved strømafbrydelse?

Åbn ikke døren. Maden forbliver frosset i ca. 12-24 timer afhængigt af mængden. Hvis afbrydelsen varer længere, skal du kontrollere temperaturen og hurtigt forbruge optøede fødevarer.

Hvordan rengør jeg indersiden af fryseren?

Tag stikket ud, fjern maden og hylderne. Rengør med en blød klud fugtet med lunkent vand og mild sæbe. Skyl og tør. Brug ikke skuremidler.

Hvor finder jeg reservedele til denne model?

Kontakt Brandts kundeservice på 0 892 02 88 01 eller besøg Brandts officielle hjemmeside. Dele som kurve, dørpakninger eller termostater er tilgængelige.

BRUGSANVISNING FA1000E BRANDT

Det er af stor vigtighed, at denne betjeningsvejledning opbevares sammen med apparatet ffl fremtidig brug. Hvis apparatet sælges eller overdrages ffl en anden ejer, eller De flytter og efterlader apparatet, bør De alffd sikre Dem, at vejledningen følger apparatet, således at den nye ejer kan gøre sig bekendt med apparatets funkffon og de relevante advarsler. Disse advarsler gives af hensyn ffl Deres og andres sikkerhed. De bør læse dem grundigt igennem, inden apparatet installeres eller tages i brug.

Generelle sikkerhedsoplysninger

• Dette apparat er beregnet til at blive betjent af voksne. Børn bør ikke have lov til at pille ved knapperne eller lege med apparatet.
• Det er farligt at ændre dette apparats specifikationer eller egenskaber.
• Inden der udføres rengørings- eller vedligeholdelsesarbejde, skal De sikre Dem, at apparatet er afbrudt og stikket trukket ud.
• Dette apparat er tungt. Udvis forsigtighed, när det flyttes.
• Ispinde kan forårsage kuldeforbrændinger, hvis de indtages straks efter, at de er taget ud af apparatet.
• Ved håndtering af skabet må køleenheden ikke beskadiges, da dette kan medføre lækage.
• Skabet må ikke placeres i nærheden af radiator eller komfur.
• Skabet bør ikke udsættes for direkte sollys i længere ffd.
• Der skal være tilstrækkelig ventilation rundt om bagsiden af skabet. Kølekredsløbet må ikke beskadiges.
• Det er hensigtsmæssigt at placere en fryser i kælderen (ikke indbygningsmodeller).
• El-apparater såsom ismaskiner må ikke benyttes inden i et køleskab.

Service/reparation

• Såfremt el-arbejde er nødvendigt for at installere apparatet, bør dette udføres af en autoriseret el-installatør eller anden kompetent person.
• Reparationer på apparatet bør kun udføres af et autoriseret servicecenter og kun originale reservedele bør anvendes.
• Hvis der opstår en fejl på apparatet, bør De under ingen omstændigheder selv forsøge at reparere apparatet.
• Reparationer udført af usagkyndige kan medføre skade eller alvorligere fejl. Henvend Dem til det nærmeste servicecenter og forlang altid originale reservedele.
• Skabets køleenhed indeholder kulbrinter. Vedligeholdelse og reparation må derfor kun udføres af en kvalificeret tehniker.
• Der må aldrig anvendes metalgenstande til rengøring af skabet, da det derved kan blive beskadiget.

Anvendelse

• Køleskabe og frysere til hjemmebrug er udelukkende beregnet til opbevaring af madvarer.
• Frosne madvarer må ikke nedfryses igen, när de en gang har været optøet.
• Producentens anvisninger vedrørende opbevaring af madvarer bør overholdes nøje. Læs vejledningen på den pågældende emballage.
• Apparatets indvendige foring består af kanaler,.som kølemidlet løber igennem. Hvis der går hul på disse, vil det beskadige apparatet så meget, at det ikke kan repareres, og det vil medføre tab af madvarer. ANVEND IKKE SKARPE GENSTANDE til at fjerne rim- eller islag. Rimlag kan fjernes ved at anvende den medfølgende skraber. Islag bør under ingen omstændigheder skrabes af de indvendige sider. Islag bør optøs ved afrimning af apparatet. Se afrimningsvejledningen.
• Kulsyreholdige eller mousserende drikkevarer må ikke placeres i fryseren, da der skabes et tryk i flasken eller beholderen, som kan få den til at eksplodere, hvilket medfører skade på apparatet.
• Der må ikke anvendes andre genstande eller hjælpemidler til at fremskynde afrimningen end dem, som er anbefalet af producenten.

Installation

• De bør sikre Dem, at apparatet ikke placeres på eltilførselsledningen.
• Under normal drift bliver kondensator og kompressor på bagsiden af skabet varme. Af sikkerhedsmæssige grunde skal skabet derfor mindst have de ventilationsdimensioner, som er angivet på figuren.
  Vigtigt: Ventilationsåbningerne må ikke tildækkes.
• Komponenter, som bliver varme, må ikke være tilgængelige. Bagsiden af apparatet bør så vidt muligt altid placeres mod en væg.

Miljøbeskyttelse

- Dette apparat indeholder ingen gasarter, der er skadelige for ozonlaget, hverken i kølekredsløbet eller i isoleringsmaterialerne. Apparatet må ikke kasæres sammen med almindeligt affald. Undgå at beskadige køleenheden, især på bagsiden i nærheden af varmeveksleren. De kan hos Deres lokale myndigheder få oplysninger om, hvor apparatet kan bortskaffes miljømæssigt korrekt.

Vha. en adverselstrekant og/eller vha. signaler gives der henvisninger, som er vigtige for din sikkerhed eller for apparatets funktionsdygtighed.

Efter dette symbol får du supplerende oplysninger om betjening og praktisk anvendelse af apparatet.

Tips og henvisninger vedr. økonomisk og miljørigtig brug af apparatet er markeret med et trekløver.

Kassering

Information om apparatets emballering

- De materialer i dette apparat, som er mærket med symbolet ⚙ kan genbruges.

PE<=polyætylen
PS<=skummet polystyren
PP<=polypropylen

Alle anvendte materialer er miljøvenlige! Deres kommunale renovationsvæsen eller administration kan oplyse om afhentningstider eller samlingssteder.

Indholdsfortegnelse

Sikkerhed 2

Kassering ....3

Brug Inden idriftsættelse / Betjeningspanel / Start / Temperaturkontrol 4

Hurtig nedfrysning / Advarselslys / Frysekalender / Indvendigt tilbehør / Råd 5

Hvis noget ikke virker....7

Vending af dør ....8

Installation Placering 8

EI-tilslutning 9

Indbygningsanvisning 10

Denne fryser er mærket med symbolet **** hvilket betyder, at den er velegnet til indfrysning og langtidsopbevaring af frosne fødevarer.

Inden idriftsættelse

Hvis apparatet transporteres horisontalt, kan det ske, at olien i kompressoren løber ud i kølekredsløbet. For at olien kan løbe tilbage til kompressoren efter transporten tilrådes det at vente i mindst to timer, før apparatet tilsluttes igen.

- Inden De tager skabet i brug, bør De vaske det indvendigt med lunkent vand og et mildt rengøringsmiddel for at fjerne den typiske lugt af et nyt produkt.

De må ikke bruge skurepulver eller andre midler, som kan ridse overfladen.

• Sæt stikket i stikkontakten og drej termostatknappen forbi stopindstillingen «O».
• Kontrollampe (4) tænder og viser, at fryseren er tilsluttet.
• Sluk apparatet ved at dreje termostatknappen forbi position «O» (OFF/ SLUKKET).

Temperaturkontrol

• Med termostatknappen i denne indstilling vil termostaten automatisk regulere temperaturen inde i fryseren for at opnå en sikker opbevaring af fødevarerne.
• Temperaturen reguleres automatisk: Mindre koldt: drej termostatknappen til et lavere tal. Mere koldt: drej termostatknappen til et højere tal.

En indstilling i midten af skalaen er som regel bedst.

• Temperaturen i fryseren skal være mindst -18°C eller lavere for at opnå en sikker opbevaring af dybrosne fødevarer.
• Termostatknappens indstilling bør justeres afhængigt af temperaturen inde i fryseskabet, der igen er afhængig af flere forskellige faktorer såsom:
• den omgivende temperatur;
• hvor mange gange døren åbnes;
• mængden af fødevarer og det sted;
• hvor køleskabet er opstillet.

Hurtig nedfrysning

Hvis man trykker på knappen SUPER (1), tilkobles lynfrysning-funktionen. Kompressoren køre konstant og den gule indikator (2) lyser.

Hvis der trykkes på knappen SUPER igen, kan lynfrysning-funktionen altid afsluttes manuelt. Den gule indikator slukkes.

Advarselslys

Advarselslyset (3) viser, när det tændes, at temperaturen i fryseren er nået op på et niveau, hvor opbevaring af frosne fødevarer ikke længere er sikker.

Naturligvis vil denne lampe lyse, när fryseren tages i brug første gang, og när der fyldes friske fødevarer til indfrysning i fryseren.

Lyset vil vedblivende være tændt, indtil temperaturen er faldet til det niveau, hvor opbevaring af frosne fødevarer er sikker.

Frysekalender

3|6|9|12|

Tallene oplyser om opbevaringstiden i måneder for den pågældende art af dybfrostvarer. Om den øverste eller den nederste værdi af de oplyste opbevaringstider gælder, er afhængig af fødevarernes kvalitet og deres forbehandling inden nedfrysningen.

Indvendigt tilbehør

Isterninger

Skabet har to isterningebakker, som kan fyldes med drikkevand og sættes ind i fryserummet.

De bør ikke bruge metalredskaber til at tage isterningerne ud.

Køleelement

I tilfælde af strømsvigt vil køleelementrne (køleelementet) sørge for, at frysevarer forbliver nedfrosne i nogle timer længere. Af sikkerhedsmæssige grunde (ved nogle modeller) placerres køleelementerne (køleelementet) under transport i den nederste skuffe i fryseskabet.

Nedfrosne køleelementer udnyttes mest effektivt, hvis de placeres oven på frosne varer i den øverste skuffe.

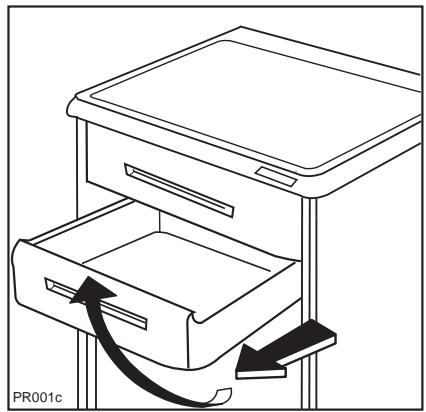

Skufferne

Benyt følgende fremgangsmåde i forbindelse med fjernelse af skufferne:

Træk skuffenudad, indtil den er anbragt ved stoppet. Vip den herefter opad (se figuren).

• Maskinen må ikke placeres i nærheden af komfur, radiatorer eller andre varmekilder.Se installationsvejledningen.
• Hold ikke døren åben længere end nødvendigt.
• Lad varm mad først afkøle, inden De lægger det ind i maskinen.
• Temperaturen bør ikke indstilles koldere end det er nødvendigt.
• Dybfrostvarer lægges i køleskabet til optøning. Kulden i dybfrostvarerne udnyttes derved til køling af fødevarerne i køleskabet.
• Støvsug også kondensatoren (på bagsiden) og selve kompressoren. En støvbelægning betyder øget energiforbrug.

Nedfrysning og opbevaring

• Når fryseren tages i brug, er det nødvendigt at lade den stå på indstilling SUPER i mindst 3 timer, fr der lægges friske fødevarer i den. Det samme gælder, hvis fryseren har været ude af drift i en periode.
• Vær opmærksom på Deres frysers frysekapacitet, d.v.s. den maksimale mængde madvarer, der kan nedfryses på 24 timer. Sluk for indfrysningknappen (1) efter 24 timer.

• Nar fryseren tilsluttes for første gang eller efter i en længere periode ikke at have været brugt, drejes N/S-knappen til den føromtalte indstilling for hurtig nedfrysning. Derefter skal der gå mindst 2 timer, inden der anbringes madvarer.

• Anbring fødevarerne, der skal fryses, i de to øverste kurve i fryseskabet. Anvend altid den øverste kurv, hvis dere blot skal fryses en mindre mængde fødevarer.

• I den første kurv må der kun stables fødevarer op til mærket indvendigt i fryseskabet. Herved sikres, at luftcirkulationen ikke reduceres.
• Den maksimale mængde varer, der kan indfryses i løbet af 24 timer, er angivet på mærkepladen.
• Undgå at lade varer til nedfrysning komme i direkte kontakt med allerede nedfrosne madvarer.
• Hvis De lægger flere pakker til nedfrysning, sørg da for, at der er lidt luftmellemrum mellem pakkerne, således at kulden kan virke fra alle sider.
• Frys kun omhyggeligt rengjorte fødevarer af en god kvalitet.
• Pak de friske fødevarer i små portioner, så de hurtigt kan nedfryses, så er det muligt kun at optø den mængde, der skal bruges.

• Når frosne fødevarer en gang har været tøet op, vil holdbarheden være forringet - også selv om fødevarerne nedfryses igen.

• Læg aldrig varme fødevarer i fryseren og lad være med at fylde beholdere helt op til kanten.

• Det tilrådes at notere, enten på hver enkelt pakke eller på strimmelen på forsiden af opbevaringskurven, hvad pakken indeholder og nedfrysningsdatoen, så De kan holde styr på opbevaringstiden.
• Hvis frosne fødevarer ved et uheld tøes op, f.eks. ved en langvarig strømafbrydelse, bør fødevarerne anvendes indenfor meget kort tid - eller tilberedes og fryses igen.
• De bør sørge for, at de dybfrosne madvarer transporteres så hurtigt som muligt fra forretningen til Deres fryser.
• Kulsyreholdige drikkevarer og lignende må ikke lægges i fryseren, da flasken (eller anden beholder) kan sprænge.
• Temperaturstigning i de dybfrosne madvarer kan medføre, at deres holdbarhedstid forkortes.
• Endelig bør døren til fryseren ikke åbnes for tit og ikke stå åben længere tid end højst nødvendigt.

Vedligeholdelse

Før ethvert vedligeholdelsesarbejde skal strømtilførslen afbrydes.

Advarsel

Dette køleskab indeholder brandbare kulbrinter I kølesystemet. Vedligeholdelse og påfyldning må derfor kun udføres af uddannet teknisk personale.

Afrimning

• Fryserens indervægge vil gradvis blive dækket af et rimlag, dette bør fjernes med den specielle plasticskraber, der leveres sammen med fryseren, når laget har nået en tykkelse på ca. 5 mm.
  Hvis der har dannet sig et tykt lag is på væggene inde i fryseren, er det nødvendigt at foretage en fuldstændig afrimning af fryseren på følgende måde:
• Eventuelle fødevarer tages ud, pakkes i flere lag avispapir, og et tæppe og lægges på et koldt sted.
• Skabets strømtilførsel afbrydes, eller termostatknappen drejes til «O».

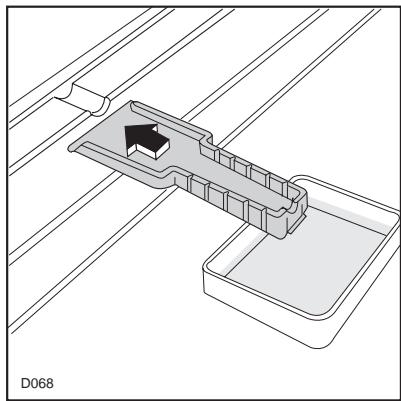

- Lad døren stå åben og sæt plastskraberen ind forneden, som vist på figuren og sæt en opsamlingsskål under.

• Når afrimningen er helt afsluttet, aftørres fryseren omhyggeligt.
• Døren lukkes, fryseren startes og kontakten (1) stilles på SUPER. Når skabet har kørt ca. 1 time, lægges varerne på plads igen. Efter ca. 3 timer, stilles kontakten tilbage til NORMALstillingen.

Der må aldrig bruges skarpe metalgenstande, när rimen skrabes af fordampningselementet, da det derved kan beskadiges.

Der må ikke anvendes andre hjælpemidler eller andre metoder til at fremskynde optøningsprocessen, end de her anførte.

Rengøring

Anvend aldrig metalgenstande til rengøring af apparatet, da det kan blive beskadiget. Anvend ikke slibende rengøringsmidler.

- Afvask jævnligt apparatet indvendigt med lunkent vand tilsat håndopvaskemiddel eller køleskabsrens, som kan rekvireres hos forhandleren eller ved henvendelse til service.

Periodisk stilstand

• Stikproppen trækkes ud af stikkontakten.
• Alle madvarer tages ud af skabet.
• Skabet afrimes, og de indvendige flader og tilbehør rengøres.
• Døren skal stå åben for at sikre en god luftcirkulation i skabet og dermed undgå, at der dannes ubehagelig lugt.

Hvis noget ikke virker...

Så undersøg at ...

Forstyrrelse	Avhjelping
Apparatet går ikke	Apparatet er ikke slått på; apparatet slåes på.Nettilkoplingsstøpselet er ikke plugget i eller sitter løst; nettilkoplingsstøpselet plugges i. Sikringen har utløst eller er defekt; sikringen kontrolleres, skiftes om nødvendig ut. Stikkontakten er defekt; forstyrrelser i strømnettet må avhjelpes av en elktrofagmann.
Apparatet kjøler for sterkt	Temperaturregulatoren dreies midlertidig til en varmere innstilling.
Matvarene er for varme	Tempraturen er ikke innstilt riktig; vennligst slå opp i avsnittet “Temperaturkontrol” Apparatet står ved siden av en vamekilde; slå opp i avsnittet “Placering”.Døren har vært åpen i lengre tid; la døren kun stå åpen så lenge det er nødvendig. I løpet av de siste 24 timene har det blitt lagt inn større mengder varme matvarer; temperaturregulatoren dreies midlertidig til en kaldere innstilling.
Uvanlige lyder	Lyde er karakteristiske for dybfrysere:Når kølemiddel strømmer ind i de tynde rør, høres en klukkende hhv. rislende lyd. Også efter frakobling af kompressoren kan denne lyd høres et lille stykke tid endnu.Så snart kompressoren arbejder, høres en summende lyd.Hver gang kompressoren kobler til- eller fra, høres et klik.

Hvis køleskabet stadig ikke fungerer som det skal efter at ovennævnte ting er undersøgt, bør De kontakte det nærmeste service-center (se oversigt bagi).

på Deres apparat, begge dele er angivet på apparatets mærkeplade.

Tekniske data

De tekniske data er angivet på typeskiltet indvendigt til venstre i skabet.

Hvis der sker strømafbrydelse, og madvarerne tør op, skal disse anvendes inden for kort tid, eller også kan de tilberedes straks og derefter igen nedfryses. Hvis skabet er fyldt op, vil en kortere strømafbrydelse (20 timer) ikke

påvirke de dybfrosne madvarer. Indvendigt på døren findes tegninger af madvarer og dyr med angivelse af den maksimale opbevaringstid (i måneder) fra nedfrysningstidspunktet.

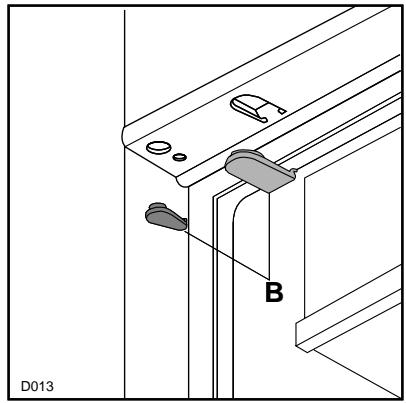

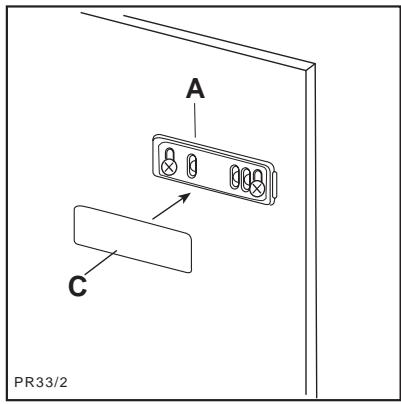

For at beskytte skabet under transport er døren forsynet med hængselbeskyttere i begge sider. Disse fjernes foroven og forneden i den ene side, alt efter hvilken vej døren skal åbnes.

Når dørene er blevet omhaengslet, skal det kontrolleres, at alle skruer er skruet helt fast, og at taetningslisten slutter helt taet til skabet. Hvis temperaturen i lokalet er lav (f.eks. om vinteren), kan det forekomme, at taetningslisten ikke ligger helt taet ind til skabet. Efter en vis tid vil taetningslisten automatisk slutte helt taet. Men hvis De ønsker at fremskynde denne proces, kan De opvarme taetningslisten med en hårtørrer.

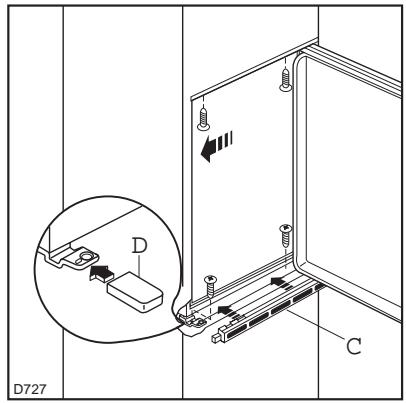

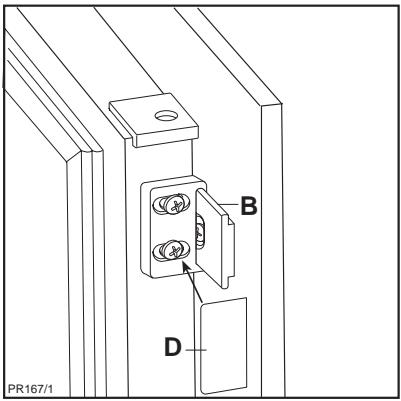

A B D163

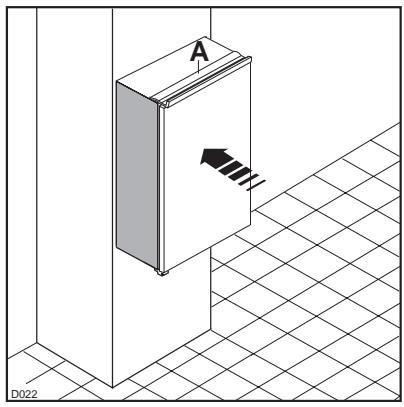

Installation

Holde særlig omhu hvor omgang jeres indretning altså nemlig ikke hen til hidføre hvilken som helst erstatning hen til den afkøling del hos påfølgende eventuel væske tab.

• Når apparatet er i brug, bliver komponenterne bag på apparatet varme. Der skal altid være tilstrækkelig ventilation til disse dele for at undgå fejl og manglende køling. Se installationsvejledningen.
• Vigtigt: Såfremt forsyningskablet er beskadiget, skal det udskiftes med et specialkabel og udstyret, som fås ved henvendelse til producenten eller det autoriserede servicecenter.

Placering

• Køleskabet bør ikke opstilles i nærheden af radiatorer, varmeovne, i direkte sollys eller ved anden form for varmekilde.
• Man skal sikre sig, at der ikke er noget, der kan forhindre en fri luftcirkulation ved skabets top, bagside og bund.
• Utluftingsåpningene må holdes fri for hindringer.

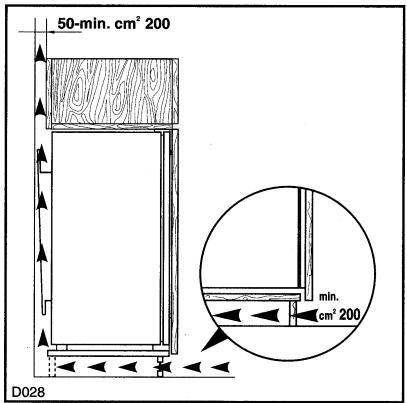

- For at sikre tilstrækkelig ventilation omkring skabet skal angivelserne på figuren følges.

50-min. cm² 200 min. cm² 200 D028

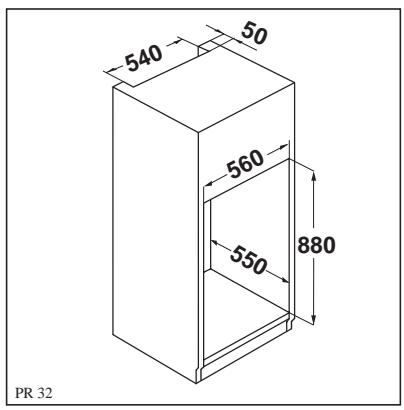

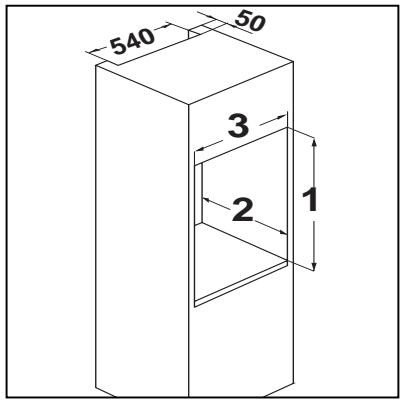

- Det er endvidere nødvendig at køkkenelementet, hvori køleskabet skal indbygges, er forsynet med en aftrækskanal med følgende mål:

dybde: 50 mm

bredde: 540 mm

540 50 3 2 1

Klimaklassen står på typeskiltet, som er anbragt til venstre inde i skabet.

Den efterfølgende tabel viser til hvilken klimaklasse omgivelsestemperaturen er tildelt:

Klimaklasse	for omgivelsestemperaturen af
SN	+10 til +32°C
N	+16 til +32°C
ST	+18 til +38°C
T	+18 til +43°C

El-tilslutning

Inden tilslutning foretages, bør man sikre sig: at spændingen ikke varierer mere end 6% i forhold til den spænding, der er angivet på skabets mærkeplade. Køleskabet må kun tilsluttes til stikkontakt eller afbryder i den faste installation. De eksisterende sikkerhedsregler skal overholdes, når skabet tilsluttes

Vigtigt!

Producenten påtager sig ikke noget ansvar for evt. ulykker, der skyldes manglende eller ukorrekt ekstrabeskyttelse.

Dette apparat opfylder EF-bekendtgørelse nr. 87/308 af 2.6.87 vedrørende dæmpning af radiostøj.

Dette fryseskab skal ekstrabeskyttes ifølge stærkstrømsreglementet. Dette gælder også, selv om der er tale om udskiftning af et/en eksisterende køleskab/fryser, der ikke har været ekstrabeskyttet. Formålet med ekstrabeskyttelsen er at beskytte brugeren mod farlige elektriske stød i tilfælde af fejl. I boliger opført efter 1. april 1975 vil alle stikkontakter i køkken og eventuelt bryggers være omfattet af en ekstrabeskyttelse.

I boliger opført før 1. april 1975 er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den stikkontakt, køleskabet skal forbindes til.

I begge disse tilfælde skal der, hvis stikkontakten er for trebenet stikprop, benyttes en trebenet stikprop, og lederen med grøn/gul isolation skal tilsluttes jordklemmen (mærket ⏻), hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv monterer denne, skal lederen med grøn/gul isolation klippes og så tæt som muligt på det sted, hvor ledningen går ind i stikproppen.

I alle andre tilfælde bør De lade en autoriseret elinstallatør undersøge, hvordan De nemmest får ekstrabeskyttet køleskabet.

Hvis De ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler Elektricitetsrådet, at De lader elinstallatøren opsætte en HFI-afbryder.

Dette apparat overholder følgende EF direktiver:

CE - 73/23 E∅F af 19.2.73 (direktiv om lavspænding) og efterfølgende ændringer; - 89/336 E∅F af 3.5.89 (direktiv om elektromagnetisk kompatibilitet) og efterfølgende ændringer.

Indbygningsanvisning

Indbygningsdimensioner

Højde 880 mm

Dybde 550 mm

Bredde 560 mm

540 50 560 550 880 PR 32

1. Skyd skabet på plads i nichen, indtil stoplisten (A) berører køkkenelementets forkant.

A D022

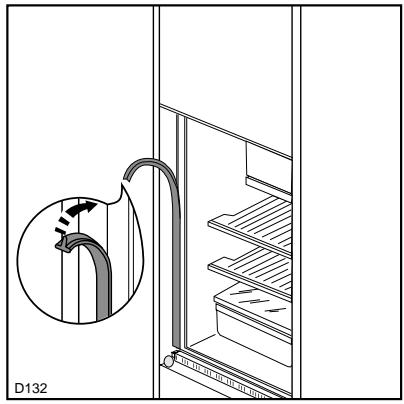

1. Tryk tætningslisten (se Fig.) ind mellem skabet og køkkenelementet.

1. Luk døren op, og skyd skabet mod den side i nichen, der er modsat hængselsiden. Skabet skrues fast med de 4 medfølgende skruer (se Fig.).

Ventilationsgitteret (C) og hængselskjuleren (D) skydes på plads.

D727 D C

1. Tryk de medfølgende dækkapper (B) ind i de ledige fastgørelseshuller og hængselhuller.

1. Anbring skinnen (A) øverst og nederst på indersiden af køkkenelementets låge som vist i figuren. Markér placeringen af de udvendige huller. Bor hullerne og fastgør skinnen ved hjælp af de medleverede skruer.

1. Anbring det lille dæksel (C) på skinnen (A) (der høres et klik).

A C PR33/2

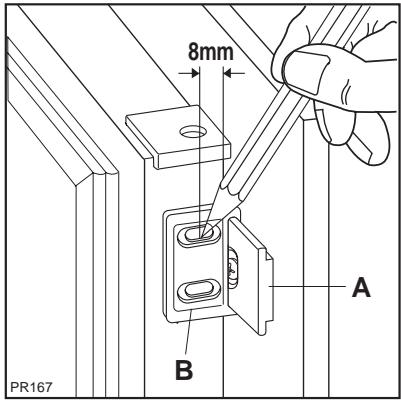

1. Åben apparatets og køkkenelementets låge 90°. Anbring vinkelbeslaget (B) i skinnen (A). Blokér apparatets og køkkenelementets låger indbyrdes og markér hullerne som vist i figuren. Fjern vinkelbeslagene og bor huller (∅ 2 mm) 8 mm fra kanten af lågen.

Anbring vinkelbeslaget på skinnen på ny og fastgør den ved hjælp af de medleverede skruer.

8mm A B PR167

1. Eventuel parallelstilling af køkkenelementets låge sker ved hjælp af kærvhullernes spillerum. Efter parallelstillingen er det nødvendigt at kontrollere, at apparatets låge lukker korrekt.

1. Anbring det lille dæksel (D) på skinnen (B) (der høres et klik).

PR167/1 B D
