BRUGSANVISNING Razor 5160TRWE Texas

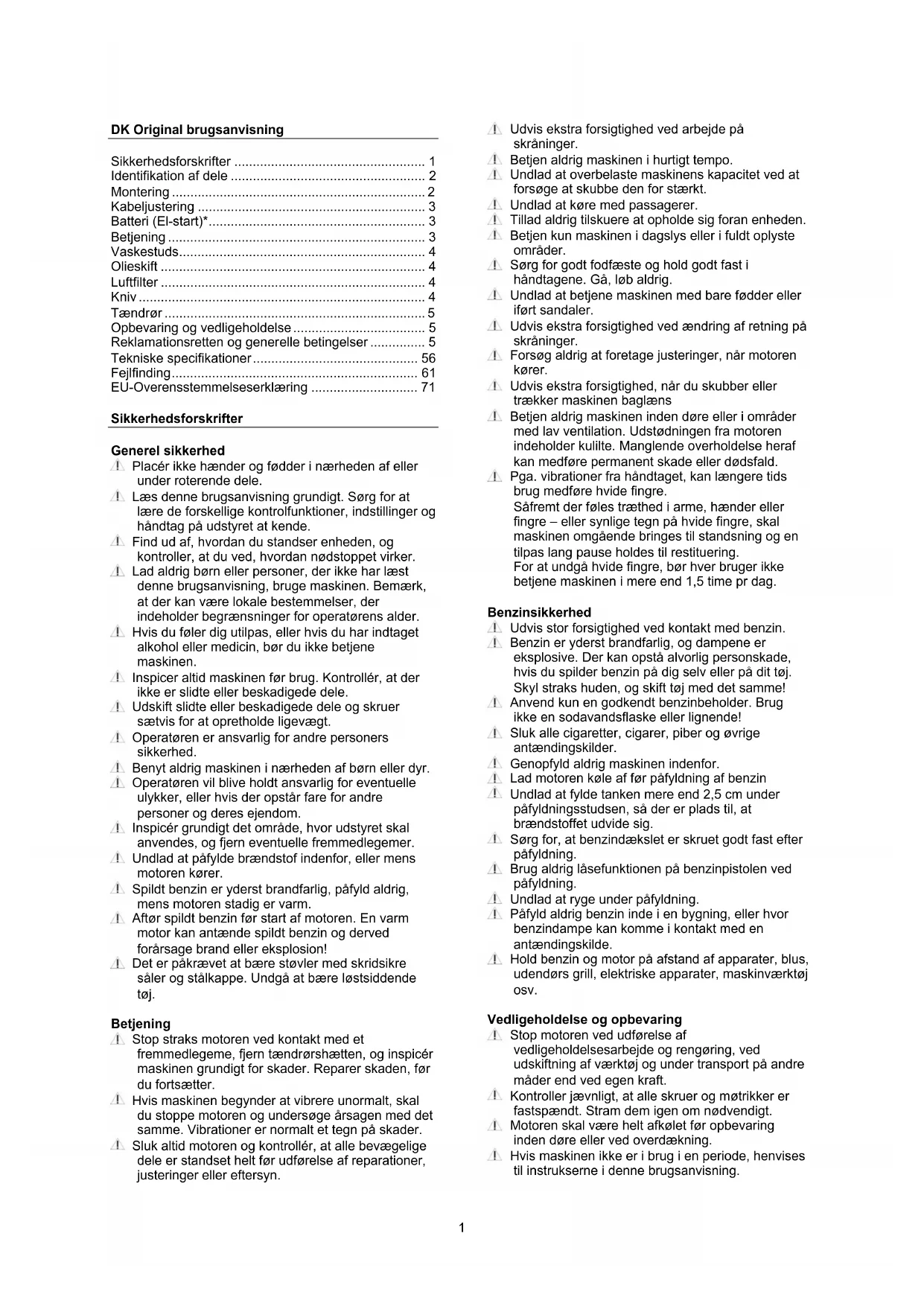

4 5 6Læs betjenings-vejledningen grundigt før maskinen benyttes. Benyt høreværn og sikkerhedsbriller. Advarsel: Sikkerhedsinformation omkring situationer der kan ende i personskade Advarsel: Pas på flyvende objector Brug ikke på skråninger over

• Identifikation af dele p. 2
• Montering p. 2
• Kabeljustering p. 3
• Batteri (El-start)* p. 3
• Betjening p. 3
• Vaskestuds p. 4
• Olieskift p. 4
• Luftfilter p. 4
• Kniv p. 4
• Tændrør p. 5
• Opbevaring og vedligeholdelse p. 5
• Reklamationsretten og generelle betingelser p. 5
• Tekniske specifikationer p. 56
• Fejlfinding p. 61
• EU-Overensstemmelseserklæring Sikkerhedsforskrifter Generel sikkerhed Placér ikke hænder og fødder i nærheden af eller under roterende dele. Læs denne brugsanvisning grundigt. Sørg for at lære de forskellige kontrolfunktioner, indstillinger og håndtag på udstyret at kende. Find ud af, hvordan du standser enheden, og kontroller, at du ved, hvordan nødstoppet virker. Lad aldrig børn eller personer, der ikke har læst denne brugsanvisning, bruge maskinen. Bemærk, at der kan være lokale bestemmelser, der indeholder begrænsninger for operatørens alder. Hvis du føler dig utilpas, eller hvis du har indtaget alkohol eller medicin, bør du ikke betjene maskinen. Inspicer altid maskinen før brug. Kontrollér, at der ikke er slidte eller beskadigede dele. Udskift slidte eller beskadigede dele og skruer sætvis for at opretholde ligevægt. Operatøren er ansvarlig for andre personers sikkerhed. Benyt aldrig maskinen i nærheden af børn eller dyr. Operatøren vil blive holdt ansvarlig for eventuelle ulykker, eller hvis der opstår fare for andre personer og deres ejendom. Inspicér grundigt det område, hvor udstyret skal anvendes, og fjern eventuelle fremmedlegemer. Undlad at påfylde brændstof indenfor, eller mens motoren kører. Spildt benzin er yderst brandfarlig, påfyld aldrig, mens motoren stadig er varm. Aftør spildt benzin før start af motoren. En varm motor kan antænde spildt benzin og derved forårsage brand eller eksplosion! Det er påkrævet at bære støvler med skridsikre såler og stålkappe. Undgå at bære løstsiddende tøj. Betjening Stop straks motoren ved kontakt med et fremmedlegeme, fjern tændrørshætten, og inspicér maskinen grundigt for skader. Reparer skaden, før du fortsætter. Hvis maskinen begynder at vibrere unormalt, skal du stoppe motoren og undersøge årsagen med det samme. Vibrationer er normalt et tegn på skader. Sluk altid motoren og kontrollér, at alle bevægelige dele er standset helt før udførelse af reparationer, justeringer eller eftersyn. Udvis ekstra forsigtighed ved arbejde på skråninger. Betjen aldrig maskinen i hurtigt tempo. Undlad at overbelaste maskinens kapacitet ved at forsøge at skubbe den for stærkt. Undlad at køre med passagerer. Tillad aldrig tilskuere at opholde sig foran enheden. Betjen kun maskinen i dagslys eller i fuldt oplyste områder. Sørg for godt fodfæste og hold godt fast i håndtagene. Gå, løb aldrig. Undlad at betjene maskinen med bare fødder eller iført sandaler. Udvis ekstra forsigtighed ved ændring af retning på skråninger. Forsøg aldrig at foretage justeringer, når motoren kører. Udvis ekstra forsigtighed, når du skubber eller trækker maskinen baglæns Betjen aldrig maskinen inden døre eller i områder med lav ventilation. Udstødningen fra motoren indeholder kulilte. Manglende overholdelse heraf kan medføre permanent skade eller dødsfald. Pga. vibrationer fra håndtaget, kan længere tids brug medføre hvide fingre. Såfremt der føles træthed i arme, hænder eller fingre – eller synlige tegn på hvide fingre, skal maskinen omgående bringes til standsning og en tilpas lang pause holdes til restituering. For at undgå hvide fingre, bør hver bruger ikke betjene maskinen i mere end 1,5 time pr dag. Benzinsikkerhed Udvis stor forsigtighed ved kontakt med benzin. Benzin er yderst brandfarlig, og dampene er eksplosive. Der kan opstå alvorlig personskade, hvis du spilder benzin på dig selv eller på dit tøj. Skyl straks huden, og skift tøj med det samme! Anvend kun en godkendt benzinbeholder. Brug ikke en sodavandsflaske eller lignende! Sluk alle cigaretter, cigarer, piber og øvrige antændingskilder. Genopfyld aldrig maskinen indenfor. Lad motoren køle af før påfyldning af benzin Undlad at fylde tanken mere end 2,5 cm under påfyldningsstudsen, så der er plads til, at brændstoffet udvide sig. Sørg for, at benzindækslet er skruet godt fast efter påfyldning. Brug aldrig låsefunktionen på benzinpistolen ved påfyldning. Undlad at ryge under påfyldning. Påfyld aldrig benzin inde i en bygning, eller hvor benzindampe kan komme i kontakt med en antændingskilde. Hold benzin og motor på afstand af apparater, blus, udendørs grill, elektriske apparater, maskinværktøj osv. Vedligeholdelse og opbevaring Stop motoren ved udførelse af vedligeholdelsesarbejde og rengøring, ved udskiftning af værktøj og under transport på andre måder end ved egen kraft. Kontroller jævnligt, at alle skruer og møtrikker er fastspændt. Stram dem igen om nødvendigt. Motoren skal være helt afkølet før opbevaring inden døre eller ved overdækning. Hvis maskinen ikke er i brug i en periode, henvises til instrukserne i denne brugsanvisning.2 Vedligehold eller udskift sikkerheds- og instruktionsmærkater efter behov. Brug kun originale reservedele eller tilbehør. Hvis der ikke anvendes originale dele eller tilbehør, bortfalder garantien. Diverse Der er ikke påfyldt olie på motoren. Tjek altid motor olieniveau før start. Fabriksmonterede styreanordninger, f.eks. koblingskabler monteret på håndtaget, må ikke fjernes eller blotlægges. Tøm kun benzintanken udenfor. Benzin er yderst brandfarlig, og dampene er eksplosive. Kontrollér, at maskinen står ordentligt fast under transport, f.eks. på en ladvogn. p. 71

Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt husholdningsaffald. Elektriske produkter skal medbringes til det lokalegenbrugscenter og bortskaffes på korrekt vis der. Plæneklipperen er fremstillet i henhold til de seneste sikkerhedskrav. Disse omfatter et knivbremsesystem, der standser motor og kniv på 3 sekunder, når knivbremsen aktiveres. Enhver sikkerhedsforanstaltning er kun effektiv, når den bliver fulgt nøjagtigt. Følg nedenstående beskrivelse nøje, når du monterer din plæneklipper. Identifikation af dele Se Illustration ID Bemærk, illustrationerne kan variere fra din aktuelle model. A. Håndtag for fremdrift * B. Håndtag for motorstop C. Rekylstarter D. Vingemøtrik E. Bagudkaster skærm med afstandsklodser * F. Vandstuds * G. Græsopsamler H. Benzinpåfyldning

J. Udstødning K. Tændrør L. Oliepåfyldning M. Bioklip N. Gasregulering – Hastighedsregulering * O. Choker * P. Højdejustering * Q. Sideudkaster skærm * R. Primer * S. Brystplade * T. El-start *

• Kan variere fra faktisk model Montering Udpakning: Illustration M1 Fjern plæneklipperen fra kassen. Træk maskinen ud! Kassen indeholder: 1 stk. plæneklipper 4 stk. vingemøtrik sæt, bestående af fingermøtrikker, bolte samt skiver (Se ID; D) 2 stk. afstandsklodser (Se ID; E) Advarsel: Pas på at kablerne ikke kommer i klemme. Styr og højdejustering: Illustration M2 Styret kan højdejusteres så den passer bedst til din arbejdsgang. Før du monterer styret, kan det være en god ide at have besluttet sig for, hvilken arbejdshøjde bedste passer dig.

1. Indstil nedre styrrør til den arbejdshøjde der passer

dig. “H” er høj position og “L” er lav position.

3. Monter øvre styrrør på nedre styrerør. Fastgør med

1. Skub med et let tryk, den øverste bøjle (ID:B)

2. Isæt motorstop kabel fra ydersiden i hullet i bøjle

ID:B og lås. Montering af fremdrift kabel: Illustration M3

1. Skub med et let tryk den nederste bøjle (ID:A)

2. Isæt kablet til fremdrift fra indersiden i hullet i

bøjlen ID:B og lås. Montering af startsnor: Illustration M4

1. Træk og hold bøjle for motorstop inde, for at frigøre

startsnor grebet på motorblokken.

2. Træk startsnoren forsigtigt ud af motorblok.

1. For modeller med brystplade med kopholder følg

2. For modeller med brystplade følg illustration M5-2

*Bemærk: ikke alle modeller har brystplade Montering af græsopsamler: Illustration M6

1. Klik rammen fast til græsopsamler.

Græsopsamleren kommer med en smart indikator, som viser når opsamleren er fuld og skal tømmes. Bagudkaster: Illustration M7-1 Hvis du ønsker at slå græs uden græsopsamler, er det vigtigt at montere afstandsklodser.

1. Isæt de 2 afstandsklodser (ID:E) i hullerne under

bagudkaster skærmen. Bemærk: Afstandsklodserne bruges kun ved bagudkast ellers bør de være fjernet. Advarsel: Hvis de to afstandsklodser ikke er monteret ved klipning med bagudkast vil plæneklipperen have svært ved at komme af med græsset. Bioklip: Illustration M7-2

1. Isæt bioklip og fjern sideudkaster skærmen, hvis du

ønsker at slå græs med bioklip. NB: Brug ikke græsopsamler! Vigtigt: Husk at fjerne bioklipprop, når du bruger græsopsamleren.3 Sideudkaster: Illustration M7-3

1. Løft klappen og isæt sideudkaster skærm. Monter

samtidig bioklip for at slå græs med sideudkast. NB: Brug ikke græsopsamler

• Bemærk: ikke alle modeller har sideudkast Kabeljustering Før maskinen tages i brug skal kabeljusteringen altid kontrolleres. Kablerne kontrolleres ved at koble håndtagene helt i bund og tjekke om kablet er helt stramt. Er kablet slapt skal det strammes. Kan håndtaget ikke holdes i bund uden besvær, skal kablet slækkes. Efter første sæson må det forventes, at kablerne skal justeres for optimal tilkobling, da de kan strækkes ved brug. Følgende kabler kan være nødvendige at efterjustere: Illustration A1

1. Kabel for fremdrift (koblingskabel)

Kabel til choker af motor kan ikke justeres! Justering af kabel for fremdrift: Illustration A1-1* Hvis man oplever slæk i fremdriftskabel, kan dette løses ganske enkelt ved at skrue på bolten på selve kablet.

1. Spænd med uret - løsner kablet.

2. Spænd mod uret - strammer kablet.

• Bemærk: Kabel kan kun justeres på nogle modeller Justering af kabel for motorstop: Illustration A1-2 Hvis man oplever slæk i motorstopkabel, kan dette løses ganske enkelt ved at skrue på bolten nede ved motor. Justering af kabel for gasregulering: Ill. A1-3* Hvis man oplever slæk i kabel for gasregulering, kan dette løses ganske enkelt ved at løsne bolten nede ved motor og spænde kablet.

• Bemærk: ikke alle modeller har gasregulering Batteri (El-start)* Oplad batteriet inden start Inden el-starten tages i brug, skal batteriet oplades i 5 timer. Sæt ladestikket ind i hullet i batteriet og sæt laderen til en stikkontakt. Se Illustration. A4 Opladning i løbet af sæson Batteriet oplades ikke under kørsel, så det vil sandsynligvis være nødvendigt at oplade batteriet et par gange mere i løbet af sæsonen – afhængig af antal start/stop af motoren. Sæt det til opladning i ca. 5 timer. Opbevaring af batteri Batteriet tåler ikke frost, og skal opbevares tørt og lunt henover vinteren. Oplad batteriet helt før vinteropbevaring og placer derefter plæneklipperen et sted, hvor den ikke udsættes for frost. Alternativt dæk batteriet med et tykt tæppe eller lign, hvis plæneklipperen står i et skur/garage, hvor der kan blive koldt. Oplad på batteriet 1-2 gange henover vinteren (mindst hver 3. måned), hvilket sikrer at batteriet bevarer sin fulde kapacitet. Forkert opbevaring kan skade batteriet, og dækkes ikke af garantien. *Bemærk: ikke alle modeller har el-start Betjening Kontroller og påfyld altid motorolie før start! Læs og anvend instruktionerne i den vedlagte start guide. Olieniveauet skal altid være mellem min. og maks. på oliepinden. Efterfyld med SAE-30 olie. Der skal ca. 0,6 l. motorolie i motoren. Brug kun blyfri E5 (oktan 98/100) brændstof på motoren. Overfyld aldrig tanken. Indstilling af klippehøjde: Illustration F1 (Illustration kan variere fra din aktuelle model) Plæneklipperen har 6 forskellige højdeindstillinger på hvilken højde græsset skal have. Klippehøjden spænder fra 28 mm til 75 mm Start Start aldrig plæneklipperen direkte i højt græs Rekylstart med primer Illustration F2

1. Tryk primer pumpen ind flere gange i første

omgang ca. 1-3 gang suppler evt. med op til 3-5 gange. Bemærk: Det er ikke muligt at drukne motoren.

3. Træk forsigtigt i rekylstarteren, indtil der mærkes

modstand. Træk derefter kraftigt i rekylstarteren for at starte motoren. Lad startsnoren forsigtigt glide tilbage i startposition.

4. Aktiver bøjle for fremdrift for at starte selvtræk.

Rekylstart med choker/gasregulering Illustration F3-A

1. Ved kold motor sæt håndtaget på ”Choke”.

Ved varm motor sæt håndtaget på ”Run”.

2. Åben for fuld gas på gaskontrol. ”Hare” (A).

4. Træk forsigtigt i rekylstarteren, indtil der mærkes

modstand. Træk derefter kraftigt i rekylstarteren for at starte motoren. Lad startsnoren forsigtigt glide tilbage i startposition.

5. Tag lidt af gassen efterfølgende, hvis nødvendigt

og luk for chokeren (kun ved kold motor)

6. Aktiver bøjle for fremdrift for at starte selvtræk.

El-start Illustration F3-B For at undgå utilsigtet start, bør startknappen være fjernet fra maskinen og opbevaret forsvarligt, når maskinen ikke er i brug.

1. Ved kold motor sæt håndtaget på ”Choke”.

Ved varm motor sæt håntaget på ”Run”.

2. Åben for fuld gas på gaskontrol. ”Hare”.

4. Ved start indsættes startknappen i tændingslåsen

6. Tag lidt af gassen efterfølgende, hvis nødvendigt

og luk for chokeren. (kun ved kold motor start)

7. Aktiver bøjle for fremdrift for at starte selvtrækket.4

Rekylstart med choker/hastighedsregulering* Illustration F3-C

1. Ved kold motor sæt håndtaget på ”Choke”.

Ved varm motor sæt håndtaget på ”Run”.

3. Træk forsigtigt i rekylstarteren, indtil der mærkes

modstand. Træk derefter kraftigt i rekylstarteren for at starte motoren. Lad startsnoren forsigtigt glide tilbage i startposition.

4. Luk for chokeren (kun ved kold motor)

5. Sæt hastighedsregulering i gear 1 til 4 (C)

6. Aktiver bøjle for fremdrift for at starte selvtræk.

*Bemærk: Model er ikke udstyret med gasregulering Bemærk: Så længe der arbejdes med maskinen skal motorstop bøjlen være aktiveret ellers stopper motoren. Gasregulering* Motoromdrejninger kan under kørsel tilpasses. Aktivere gashåndtag for at regulere omdrejningerne. (ID:M) Det anbefales at køre med fulde omdrejninger for at opnå bedste klippe resultat. *Bemærk: ikke alle modeller har gasregulering Regulering af hastigheden* Hastigheden kan under kørsel tilpasses fra 2,7 - 5,0 km/t. Aktivere højre håndtag i brystpladen og sæt i en af de 4 hastigheder. Ved kørsel på de 2 laveste hastigheder vil tempo forskel ikke være synderligt mærkbar. Skift af gear (hastighed) skal ske mens maskinen kører med selvtrækket koblet til. Dette sikre minimalt slid på den trækkende rem, samt sikrer et let gearskifte. Skiftes der i mellem gear uden at maskinen er i bevægelse kan man risikere, at remmen falder af, så snart maskinen sættes i bevægelse. Herudover øger dette risikoen for kabel- samt rem skade. *Bemærk: ikke alle modeller har hastighedsregulering Stop: Illustration F4

1. Slip motorstop- og fremdrift bøjle for at standse

plæneklipperen og motoren. Bemærk: Knivene vil stadig rotere i op til 3 sekunder efter standsning. Vaskestuds I venstre side på plæneklipperskjoldet er der monteret en vaskestuds til vandforsyning Se Illustration (ID:F)

• Ved brug af vaskestuds skal maskinen være i laveste højdeindstilling samt befinde sig på græsunderlag. Herved sikres det at vandet bliver inde under klippeskjoldet.

• Monter en vandslange på vaskestudsen.

• Tænd for vandet og start motoren

• Knivens omdrejninger vil sørge for at vandet skyller undersiden af skjoldet rent. *Bemærk: ikke alle modeller har vaskestuds Følges ovenstående ikke, kan man risikere at opleve, at vandet slår tilbage fra en hård overflade op på gearkassen samt koblingskablet, hvilket øger risikoen for korrosion og skade på både gearkasse og koblingskabel. Dette dækker garantien ikke! Bemærk: Dette virker bedst, hvis rengøringen foretages lige efter hver plæneklipning. Hvis græsset tørrer ind, vil denne funktion ikke virke optimalt. Olieskift Olien bør skiftes første gang efter ca. 5 timer, derefter mindst 1 gang om året. Der skal anvendes et olieskiftersæt, Varenummer: 40-11336 Olie og oliesugersæt medfølger ikke! Brug et oliesugersæt og gør som følgende:

1. Start motoren og lad den køre i 5 min eller indtil

motoren er varm og sluk. Dette vil forlænge motorens levetid. En varm motor gør olie mere flydende og dermed lettere at dræne.

2. Sug med kanylen fra olieskiftersættet, olien op

Gem den tomme oliedunk til næste gang

5. Tjek på oliepinden, at oliemængden er korrekt.

(Min /Maks) Husk at skaffe dig af med den brugte olie, så det ikke er til gene for naturen. Brug din lokale genbrugsstation. Luftfilter Luftfilteret skal efterses og renses jævnligt. Hvis filteret ikke er blevet renset i en længere periode, vil dette kunne mærkes på motorens kraftoverførsel, samt kunne beskadige motoren. Se Illustration A2

1. Rengør let omkring luftfilteret inden dækslet

2. Tryk de to flapper ned, træk forsigtigt i dækslet.

3. Tag forsigtigt papirfilteret ud og undersøg det.

Børst det med en blød børste. Hvis det er meget snavset, skal det udskiftes. Pas på der ikke kommer snavs ind i indsugningen.

4. Afvask det sorte skumelement i højre side i varmt

5. Tryk vandet ud af elementet og lad det tørre. Dryp

et par dråber SAE-30 olie på skumelementet, så det bliver let fugtigt af olie, og jævnt fordelt. Tryk forsigtigt evt. overskydende olie ud. Elementet sættes igen på plads.

6. Vær opmærksom på at alle dele er samlet rigtigt og

lukket korrekt, som vist på billedet. Kniv Inspektion af kniv

• Vip plæneklipperen med fronten opad.

• Efterse klingen for skader, revner og overdreven rust eller korrosion.

• Kontrollér, at knivbolten er fastspændt. Bemærk: En sløv kniv kan slibes! Men en kniv, der er slidt, bøjet, revnet eller på anden måde beskadiget, skal udskiftes.5 Montering af kniv: Se illustration A3 Hvis du fjerner kniven for at slibe eller udskifte den, skal du bruge en gaffelnøgle og nogle kraftige handsker for at beskytte dine hænder.

1. Løsn knivbolten. Brug en træklods for at forhindre

3. Slib eller udskift kniv.

4. Isæt knivholder, kniv, skive og knivbolt i nævnte

5. Fastspænd knivbolten med 50 Nm. Brug en

træklods for at forhindre klingen i at dreje med rundt. Advarsel: En kniv skal slibes så den er i 100 % balance, ellers kan der opstå vibrationer der kan beskadige motoren. Skade på motor som følge af fejl slibning er ikke dækket af garantibestemmelserne Vi anbefaler derfor at lade et serviceværksted foretage slibningen! Tændrør

1. Fjern tændrørshætten.

2. Børst skidt og snavs væk fra tændrøret.

3. Brug en tændrørsnøgle til at løsne tændrøret.

4. Tjek om isoleringen er intakt.

5. Rens tændrøret med en stålbørste.

6. Mål elektrodeafstanden, pas på ikke at beskadige

7. Afstanden bør være: 0,7 - 0,8 mm

8. Hvis tændrøret er ubeskadiget, monter tændrøret

igen (ellers udskift). Varenummer 40-11294

9. Monter tændrørshætten.

Opbevaring og vedligeholdelse Vedligehold løbende din plæneklipper: Kontroller løbende alle bolte, skruer, møtrikker. Afmonter kniv og plast remskærm for regelmæssig rengøring. Sørg altid for at kniven er skarp. Det er en god idé at tage din plæneklipper til et årligt service tjek hos din autoriserede serviceforhandler. Se nærmeste serviceværksted på www.texas.dk. Opbevaring: Efter brug bør din plæneklipper opbevares i et tørt rum. Rengør maskinen efter hvert brug. Græs og snavs skal løbende fjernes fra undersiden af klippeskjoldet. Ved tipning af plæneklipperen (for rengøring) anbefales det at tippe forenden opad (max. 45 grader). Tipper du den til siden, skal karburator og luftfilter altid vende opad, da olien ellers kan løbe ud og ødelægge motoren. Vær opmærksom på at fjerne tændrørshætten, før klipperen vedligeholdes. Vinteropbevaring: Tøm benzintanken helt, og lad derefter motoren køre indtil benzinen i karburatoren er opbrugt. Tændrørshætten fjernes. Fjern tændrøret og tilsæt en teskefuld motorolie i tændrørsåbningen. Træk i startsnoren for at fordele olien. Derefter monteres tændrøret igen, men ikke hætten. Skift olie jf. afsnittet olieskift. Sprøjt silikone spray ind i kablerne og bevæg dem. Til sidst rengøres klipperen grundigt. Vrid en klud i olie og smør de forskellige dele for at modvirke rust. Rensning og smøring af palhjul: Se illustration A5 Rensning og smøring af alle palhjul skal ske mindst 1 gang årligt for at sikre lang levetid. Ved manglende vedligeholdelse dækker reklamationsretten ikke. Følg nedenstående procedure (for begge baghjul)*:

2. Skru møtrikken af med 13 mm nøgle

3. Træk skiven og hjulet af

6. Smør palhjulet grundigt - både på tænderne og

bagsiden med egnet fedt (f.eks. EP-0)

7. Monter hjul og hjulkapsel igen

• Gælder kun selvkørende modeller. Reklamationsretten og generelle betingelser Reklamationsperioden regnes fra købsdatoen og er gældende i 3 år for private i Danmark, 2 år i andre lande i EU. Maskiner solgt til erhvervsbenyttelse har 1 års garanti. Reklamationen dækker mangelfuld udførelse dvs. fabrikationsfejl eller materiale- og funktionsfejl. Forbehold og krav Normal slitage og udskiftning af sliddele er IKKE omfattet af reklamationsretten. Sliddele, hvor der IKKE garanteres for holdbarheden over 12 måneder:

• Motorvæsker (olie, benzin)

• Batteri: Hvis batteriet ikke er opbevaret korrekt (frostfrit og oplades hver 3. måned) garanteres der kun for 6 måneders holdbarhed. Hvis du starter motoren uden påfyldning af olie først, vil denne blive beskadiget og vil ikke kunne repareres og derfor ikke være dækket af garantien. Reklamationsretten omfatter IKKE fejl eller mangler opstået som følge af:

• Manglende service og vedligeholdelse

• Konstruktionsmæssige ændringer

• At maskinen har været udsat for ydre påvirkning

• Lakskader, skader på skjold, styr, paneler m.m.

• At maskinen er blevet misligholdt eller overbelastet

• At der er anvendt andre olie-, brændstof- eller væsketyper end anbefalet i denne vejledning

• Dårligt eller beskidt brændstof, forurening af brændstofsystemet

• Montering/anvendelse af uoriginale reservedele

• Andre forhold, som Texas A/S er uden ansvar for Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret serviceværksted. Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes. Husk: Ved anmodning om garanti reparation eller hjælp til reservedele, skal Art. no. (f.eks. 900665XX), årgang og serienummer altid oplyses. Det kan findes på CE-mærket som sidder på skjoldet bag motoren. *Vi forbeholder os ret til ændringer og tager forbehold for evt. trykfejl.6 GB Original instructions Safety ........................................................................... 6

• Følg nøjagtigt start-vejledningen i manualen. Startsnoren kører stramt (kan ikke starte)

• Bremsehåndtaget er ikke holdt inde

• Maskinen står i højt græs

• Hold bremsehåndtaget inde og træk i startsnoren.

• Flyt maskinen ud af det høje græs og gentag startprocedure. Sæt højdejustering i højeste position så kniv løftes fri af græsset. Maskinen starter ikke ved træk i startsnor eller ved tryk på el-start knap (eller starteren ”klikker” ved el-start)

• Bremsehåndtaget ikke holdt inde

• Ledningsforbindelse ikke intakt

• Motorkabel er justeret forkert.

• Maskinen står i højt græs

• Benzin er ældre end 3 mdr.

• Hold bremsehåndtaget inde og tryk på el-start.

• Tjek at ledninger har forbindelse fra batteri til motor/startknap.

• Juster motorkabel, følg vejledningen i manualen.

• Flyt maskinen ud af det høje græs og start Tip maskinen ved start. Sæt højdejustering i højeste position så kniv går fri.

• Tryk på primer 1-3 gange før start

• Flyt choker håndtag til anden position.

• Kontrollér og påfyld benzin.

• Tøm tank, samt karburator for gammel benzin og påfyld frisk benzin. Manglende tænding/gnist (kan ikke starte)

• Tændrørshætte sidder ikke fast

• Tændrør er fugtigt/snavset,

• Tændrør med ukorrekt afstand på elektrode

• Luftfilteret er snavset eller defekt

• Kontrollér at hætten sidder godt fast på tændrøret.

• Kontrollér at tændrør for snavs og fugt, følg vejledningen i manualen.

• Kontrollér og juster afstanden på elektrode, følg vejledningen i manualen eller udskift tændrør.

• Kontrollér at luftfilter for snavs og rens, følg vejledningen i manualen ellers udskift. Plæneklipperen starter, men kører ujævnt Problem Årsag Løsning Manglende motor omdrejninger

• Håndtaget er i positionen ”Choke”

• Gashåndtaget står på ”Skildpadde”.

• Sæt håndtaget i positionen ”Run”

• Sæt gashåndtaget på ”Hare” Baghjulene trækker ikke eller meget lidt

• Koblingskabel er for stramt/slapt

• Palerne i baghjulene er slidte

• Justér koblingskablet, følg vejledningen i manualen.

• Udskift paler. Motoren kører uregelmæssigt og/eller ydelsen bliver dårligere under arbejdet.

• Tændrørshætte sidder ikke fast

• Tændrør ukorrekt afstand på elektrode

• Luftfilteret er snavset eller defekt

• Fordampning af brændstof i karburatoren

• Kontrollér at hætten sidder godt fast på tændrøret.

• Kontrollér tændrør for snavs og revner, se vejledningen i manualen.

• Kontrollér og juster afstanden på elektrode, følg vejledningen i manualen.

• Kontrollér at luftfilter for snavs og rens, følg vejledningen i manualen ellers udskift.

• Vent nogle få minutter og prøv derefter at starte igen.

• Efterspænd gaskabel, følg vejledningen i manualen.

• Rens karburator Motor vil ikke stoppe Problem Årsag Løsning Maskinen stopper ikke efter 5 sek.

• Motorkabel går for stramt.
