TAD226E - Aircondition Toyotomi - Gratis brugsanvisning og manual

Mærke	Toyotomi
Model	TAD226E
Produkttype	Mobil monoblok klimaanlæg
Mål (B × H × D)	315 × 770 × 395 mm
Vægt	27,0 kg
Strømforsyning	Enfaset 220~240 V, 50 Hz
Kølekapacitet	2,6 kW (8 870 BTU/h)
Optagen effekt ved køling	1 000 W
Driftsstrøm	4,4 A
Strømforbrug i standby	0,5 W
Affugtningskapacitet	1,43 L/t
Maks. luftstrøm	320 m³/t
Kølemiddel	R290 (0,22 kg) - Brændbar gas
Lydniveau	64 dB(A)
Driftstemperaturområde	16 °C til 35 °C
Anbefalet minimalt installationsareal	11 m²
Energieffektivitetsklasse (EER)	A / 2,60
Hovedfunktioner	Køling, Affugtning, Ventilation, Timer 24 t, Sleep-tilstand
Betjening	Trykpanel + Fjernbetjening med AAA-batterier (medfølger ikke)
Vedligeholdelse og rengøring	Rengøring af filter hver 2. uge; tømning af vandbeholder regelmæssigt
Sikkerhed	Automatisk stop ved fuld beholder (kode H8); børnesikring på fjernbetjening; 3 min forsinkelse før genstart
Medfølgende tilbehør	Ventilationssæt (afgangsslange, adapter, kanal), fjernbetjeningsholder, kabelkrog
Reservedele og reparationsmuligheder	Reparationer skal udføres af en godkendt fagperson (R290-gas)
Garanti	24 måneder (begrænset producentgaranti)

Ofte stillede spørgsmål - TAD226E Toyotomi

Hvordan rengør jeg luftfilteret?

Fjern filteret ved at trykke på låsen på luftindtagsgitteret (B10). Støvsug det med en støvsuger eller skyl det i lunkent sæbevand, og tør det derefter helt, før det sættes på plads igen. Det anbefales at rengøre filteret hver anden uge for at sikre optimal ydeevne.

Hvad gør jeg, når kode H8 vises?

Koden H8 angiver, at vandopsamlingsbeholderen er fuld. Apparatet afgiver en lyd i 8 sekunder. For at løse problemet skal du tømme vandet fra beholderen ved at placere en beholder under afløbsstudsen (fig. E2), fjerne proppen og lade vandet løbe ud. Når beholderen er tømt, sættes proppen i igen, og apparatet genstartes efter 3 minutter.

Kan jeg bruge en forlængerledning?

Nej, det frarådes kraftigt at bruge en forlængerledning. Apparatet skal tilsluttes direkte til en enfaset stikkontakt på 220~240 V, 50 Hz. Brug af en forlængerledning kan medføre overophedning, brand- eller elektrisk stødrisiko.

Hvordan indstiller jeg timeren?

Tryk på knappen TIMER (C4): for at programmere slukning (apparat tændt) eller start (apparat slukket). Brug derefter knapperne + og - (C6) til at indstille tidsrummet fra 0,5 til 24 timer. Apparatet bekræfter indstillingen efter 5 sekunders inaktivitet.

Hvordan tømmer jeg vand kontinuerligt?

To metoder er mulige: afløb gennem den nederste åbning: fjern gummiproppen, monter spændebåndet, og tilslut en afløbsslange (medfølger ikke) til kontinuerlig dræning. Afløb gennem den midterste åbning: drej drænproppen mod uret, skru drænstudsen i, og indsæt en slange. Sørg for, at slangen ikke er knækket.

Hvad er den mindste afstand til vægge?

Apparatet skal placeres mindst 30 cm (12 tommer) fra enhver genstand eller væg (se fig. G). Utilstrækkelig plads kan medføre overophedning og reducere køleeffektiviteten.

Fjernbetjeningen virker ikke, hvad gør jeg?

Kontroller først batterierne: brug nye AAA 1,5 V-batterier med korrekt polaritet. Sørg for, at fjernbetjeningen er inden for en radius på 8 meter, og at der ikke er forhindringer. Hvis problemet fortsætter, sluk lysstofrør, der kan forstyrre, eller flyt fjernbetjeningen tættere på enheden. Hvis intet virker, kontakt en fagperson.

Kan klimaanlægget bruges i varmetilstand?

Nej, modellen TAD226E er et kun køling klimaanlæg (køling, affugtning og ventilation). Den har ikke en varmetilstand. Kun model TAD235E har denne funktion.

Hvordan opbevarer jeg apparatet uden for sæsonen?

Før længere tids opbevaring skal apparatet køre i Ventilation (Fan)-tilstand i 5-6 timer for at tørre indersiden. Tøm vandbeholderen, tag stikket ud, rengør filteret og ydersiden. Opbevar det i lodret position på et køligt, tørt sted, helst i original emballage eller under en plastikpose. Læg ikke tunge genstande ovenpå.

Hvad gør jeg ved lækage af kølemiddelgas?

Kølemidlet R290 er brændbart. Ved lækage skal du straks lufte rummet ved at åbne døre og vinduer. Brug ikke åben ild, og tænd ikke elektriske apparater. Afbryd strømforsyningen, og evakuer området. Kontakt en kvalificeret fagperson til reparation. Apparatet skal installeres i et rum på mindst 11 m².

BRUGSANVISNING TAD226E Toyotomi

Før installation og betjening af apparatet skal betjeningsvejledningen læses først.

Før installation af apparatet skal installationsvejledningen læses først.

Før apparatet repareres, skal servicehåndbogen læses først.

SIKKERHEDSTIPS VIGTIGT

• Læs vejledningen omhyggeligt inden brug.
• Enheden skal betjenes, når rumtemperaturen er mellem 16°C og 35°C. Hvis rumtemperaturen er under 16°C, kan der dannes is på spolerne. Hvis rumtemperaturen er over 35°C, slukker kompressoren automatisk for at beskytte sig selv.
• Vent ALTID 3 minutter med at genstarte enhedenefter at have slukket den.

▲ ADVARSEL

• Udsæt ALDRIG spædbørn, handicappede eller ældre direkte for luftstrømmen. Juster luftstrømmens retning.
• Hold børn væk fra enheden. Bør er særligt udsat for denne fare. Den indvendige ventilator kører med høj hastighed. Tildækning kan forringe klimaanlæggets ydeevne eller medføre, at det ikke fungerer.
• Indsæt ALDRIG genstande af nogen art i luftindtaget eller luftudtaget.
• Stikke MÅ IKKE trækkes ud, hvis dine hænder er våde. Der kan opstå elektrisk stød.
• Må IKKE betjenes på et vådt sted.
• Apparatet skal installeres i overensstem-melsemed de nationale forskrifter for ledningsføring.
• Tilslut ALTID til 220\~240V, 50Hz, enfaset stikkontakt.

• Sørg for, at strømstikket sidder korrekt i beholderen.

• UNDLAD at føre netledningen under tæpper eller gulvmåtter af nogen art.

• Forsøg IKKE at forkorte eller ændre netledningen på nogen måde.
• Brug IKKE overdreven kraft eller tryk på strømforsyningens ledning.
• Sørg for, at stikket er fri for støv.
• Brug IKKE en forlængerledning.
• Tænd og sluk IKKE ved at isætte eller fjerne strømstikket, som kan forårsage elektrisk stød eller brand.
• Hvis netledningen på denne enhed er beskadiget, skal den udskiftes af producenten, dennes serviceværksted eller kvalificerede personer for at undgå enhver risiko.
• Hvis der er risiko for lynnedslag, stop enheden, og frakobl netledningen.
• Rør IKKE ved fordamperen, kondensatoren og rør.
• Må IKKE betjenes, när filteret er afmonteret.
• Dette apparat kan bruges af børn fra 8 år og opefter og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er under opsyn eller er blevet instrueret i sikker brug af apparatet på en sikker måde og forstår de medfølgende risici.
• Børn må ikke lege med apparatet.
• Rengøring og vedligeholdelse udført af brugeren må ikke foretages af børn uden opsyn.
• Det er forbudt at betjene enheden på ba-deværelset eller i vaskerummet.
• Der må IKKE komme materialer ind i luftkanalen. Hvis der kommer diverse materialer ind i luftkanalen, skal du kontakte fagfolk, som kan tage sig af det.

▲ FORSIGTIG

• Hold enheden mere end 30 cm (12 tommer) væk fra genstande eller vægge. (Fig. G)
• Hvis enheden betjenes i K∅LING-modus i et område med meget høj fugtighed, kan

enhedens overflade blive dækket af en tåge. Aftør eventuel tåge, før den får mulighed for at komme på gulvet eller tæppet.

• Fjern drænvand, før enheden flyttes.
• For at minimere korrosion må enheden IKKE anvendes i fugtige områder med saltholdig luft.
• Må IKKE betjenes i direkte sollys.
• Må IKKE anvendes til et bestemt formål som f.eks. konservering af levnedsmidler, dyr, planter, præcisionsapparater, kunst og medicin.
• Anbring IKKE dyr, planter eller udstyrtil forbrænding på et sted, der udsættes for enhedens direkte luftstrøm.
• UNDLAD at ride eller placere genstande på enhed.
• UNDLAD dreje enheden om på siden eller på hovedet ned.

KÖLEMIDLET

• For at få luftkonditioneringsenheden til at fungerecirkulerer et særligt kølemiddel i systemet. Det anvendte kølemiddel er fluorid R290, som er specielt renset. Kølemidlet er brandfarligt og lugtfrit. Desuden kan det medføre eksplosion under visse forhold.
• Sammenlignet med almindelige kølemidler er R290 et ikke-forurenende kølemiddel uden skade på ozonosfæren. Påvirkningenpå drivhuseffekten er også lavere. R290 har meget gode termodynamiske egenskaber, der fører til en virkelig høj energieffektivitet. Enhederne har derfor brug formindre påfyldning.
• Se typeskiltet for oplysninger om opladningsmængden på R290.

ADVARSEL

• Apparatet er fyldt med brændfarlig gas R290.

• Apparatet skal installeres, betjenes og opbevares i et rum med et gulvareal på mere end 11 m² (for TAD-220E, 226E) eller 15 m² (for TAD-229E, 235E).

• Apparatet skal opbevares i et rum uden kontinuerlig betjening af antændelseskilder. (for eksempel: åben ild, et gasapparat eller et elektrisk varmeapparat.)

• Apparatet skal opbevares i et godt ventileret område, hvor rummets størrelse svarer til det rum, der er angivet til betjening.
• Apparatet skal opbevares på en måde, så det forhindres, at der opstår mekaniske skader.
• Kanaler, der er tilsluttet et apparat, må ikke indeholde en antændelseskilde.
• Hold eventuelle påkrævede ventilationsåbninger fri for blokeringer.
• Må ikke punkteres eller brændes.
• Vær opmærksom på, at kølemidler muligvis ikke lugter.
• Brug ikke midler til at fremskynde afrimningsproces eller rengøring, bortset fra dem, der er anbefalet af producenten.
• Eftersyn må kun udføres af producenten som anbefalet.
• Hvis reparation er nødvendig, kontakt det nærmeste autoriserede serviceværksted. Enhver reparation, der udføres af ukvalificeret personale, kan være farlig.
• Efterlevelse af nationale gasforordninger skal overholdes.
• Læs specialisthåndbogen (se afsnit 13).

Denne markering angiver, at dette produkt ikke bør bortskaffes sammen med andet husholdningsaffald i hele EU. For at for-hindre beskadigelse af miljøet eller menneskers sundhed pga. Ukontrolleret bortskaffelse af affald, bør det sendes til genbrug på ansvarlig vis for at fremme den bæredygtige anvendelse af materielle ressourcer. For at returnere din brugte enhed, bedes du anvende returnerings- og ind-samlingsordningerne eller kontakte forhandleren, hvor produktet blev købt. De kan tage imod produktet for at sende den til genbrug på en miljømæssigt sikker måde.

R290: 3

OVERSIGT

Ideen bag enheden er at give en lokal forsyning af kold luft. Enheden vil i høj grad forbedre din personlige komfort, uanset om det er på en arbejdsstation eller endda i din yndlingsstol.

Fire (4) hjul gør det nemt at flytte enheden fra rum til rum. Den køler og tørrer luften på samme tid, så du kan forblive komfortabel, selv når det er fugtigt eller regnfuldt udenfor. Dine møbler og tekstiler holdes også i god stand, når den bruges som affugter.

Konventionelle klimaanlæg bruger store mængder energi til at afkøle et helt rum, herunder vægge og møbler. Denne enhed skaber kun en zone med kold og tør luft, hvor det er nødvendigt. Den spilder ikke energi på at køle omgivelserne.

Den er nem at betjene. Den indbyggede timer giver mulighed for mellem 0,5 og 24 timers drift, som automatisk tænder og slukker enheden.

Ved sengetid er dvale-funktionen praktisk. Ved at øge den forudindstillede temperatur med langsommere grader, kan man sove mere behageligt. Udluftning er ikke nødvendig. Men hvis enheden udelukkende skal anvendes i et rum, vil køleeffektiviteten blive forbedret ved hjælp af ventilationssættet, som følger med enheden.

DRIFTSFUNKTIONER

Normalt ledes kold luft/varm luft (for TAD-235E) ud gennem de forreste luftspjæld ved cirkulationsventilatoren.

2. AUTOMATISK DRIFT:

Når den ønskede funktion er indstillet, gemmes den, så længe den er tilsluttet stikkontakten. I tilfælde af strømsvigt skal den ønskede funktion genindlæses, när strømmen genetableres.

3. TERMO-STYRING:

Kompressoren skifter automatisk til ON eller OFF for at opretholde den ønskede temperatur.

4. TIMERFUNKTION:

Enheden tændes og slukkes efter den angivne tidsperiode (0,5, 1, 1,5, ....24 timer).

5. AUTOMATISK AFBRYDERMEKANISME, NÅR DRÆNBEHOLDEREN ER FULD:

Når kabinettet er fyldt med vand, slukkes enheden automatisk. Summeren afgiver 8 sekunder, og "H8" vises på fjernbetjeningen.

6. LUFTFILTER:

Et forfilter beskytter enheden mod støv.

1. BESKRIVELSE

Fig. A FORSIDE

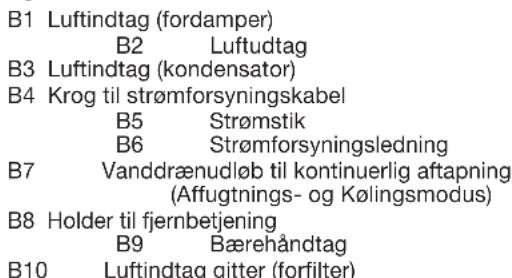

Fig. B BAGSIDE

Fig. C BETJENINGSPANEL

	C1	Tænd/sluk-knap
	C2	Dvale-knap
C3	Knap til ventilatorhastighed
	C4	Timer-knap
	C5	Modusknap
	C6	Justeringsknapper
C7	Lampe til Kølingsmodus
C8	Lampe til Affugtermodus

C9	Lampe til Ventilatormodus
C10	Auto./ Høj/medium /lav luftstrøm lampe
C11	X-FAN-drift (indvendig tørring drift) knap
C12	Lampe for Opvarmningsmodus (for TAD-235E)
C13	Knap til indstilling af temperatur
C14	Knap til lys
C15	Knap til Health/save C16 ""," og SWING-knap (gælder ikke for denne enhed)
C17	TURBO-knap (gælder ikke for denne enhed)
C18	UR-knap (for TAD-229E) C19 "/knap (for TAD-229E)
C20	Wi-Fi-knap (for TAD-229E)

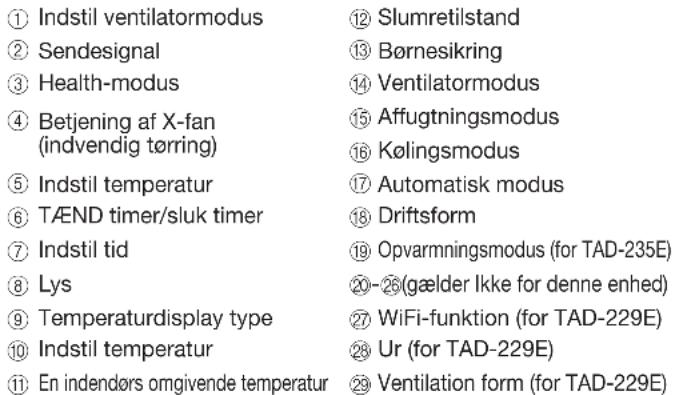

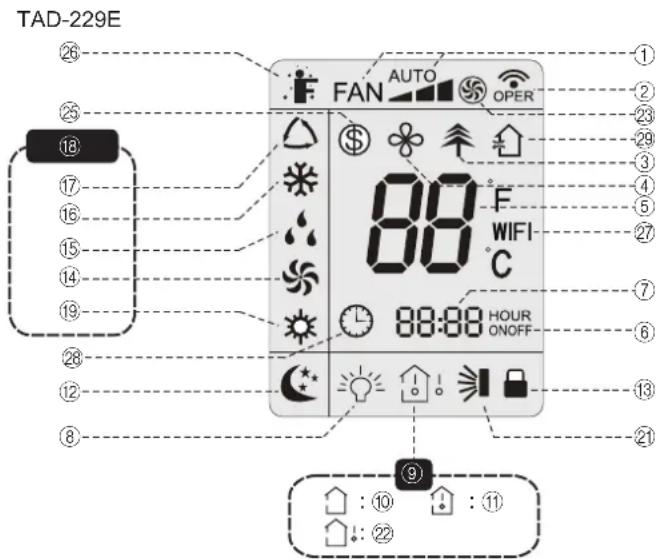

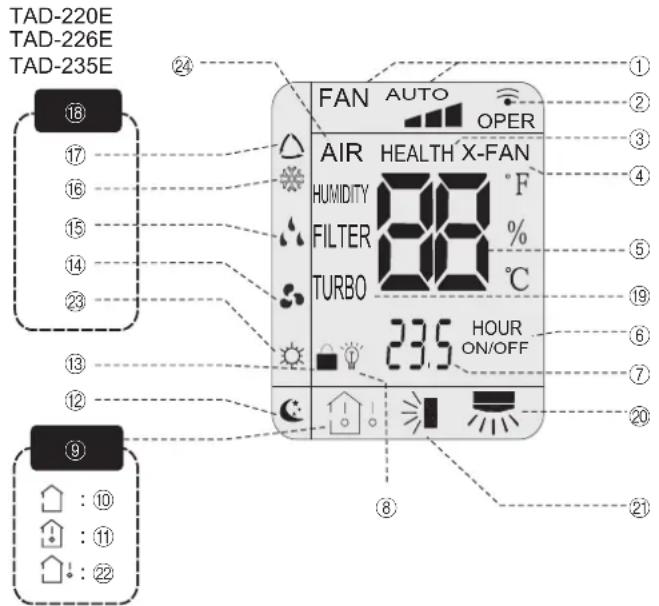

Angivelse af symboler på fjernbetjeningen

2. DRIFT DRIFTSTRIN

1. TRYK "POWER"-KNAPPEN (C1) TIL "ON".

2. TRYK PÅ MODUSKNAPPEN (C5).

Tryk på modusknappen (C5) for at indstille den ønskede driftsform "Køling" (C7), "Affugtning" (C8), "Ventilator" (C9) eller "Opvarmning" (C12) (for TAD-235E).

Afkølingsmodus (C7)

I "Afkøling"-modus afkøles luften, og varm luft udtømmes fra udstødningsudløbet.

BEMÆRK: I Afkølingsmodus kan man justere den indstillede temperatur og VENTILATORHASTIGHEDEN.

Affugtningsmodus (C8)

Luften affugtes, när den passerer gennem enheden, uden at være i fuld kølemodus.

BEMÆRK: I "Affugtning"-modus kan man ikke ændre ventilatorhastigheden.

Ventilatormodus (C9)

"Ventilator"-modus sørger kun for cirkulation af luft i rummet, så man kan ikke indstille rumtemperaturen.

BEMÆRK: Alle modusindikatorer på enheden vil være SLUKKET. Ventilatorhastigheden kan justeres.

Opvarmningsmodus (C12) (for TAD-235E)

I denne modus er indikatoren for opvarmningsmodus lys. Syv segment displayet viser den indstillede temperatur.

Temperaturindstillingsområdet er 16°C\~30°C.

3. TRYK PÅ TIMER-/ TEMPERATURJUSTERINGSKNAPPERNE (C6)

Tryk på timer-knappen (C4) for at gå ind i timerindstillingsmodus. I denne modus, tryk på knappen "+" eller "-" (C6) for at justere timerindstillingen. Timerindstillingen øges eller formindskes 0,5 timer ved at trykke på knappen "+" eller "-" inden for 10 timer, mens timerindstillingen øges eller mindskes 1 time ved at trykke på knappen "+" eller "-" ud over 10 timer. Når timerindstillingen er afsluttet, viser enheden temperatur, hvis der ikke er nogen betjening i 5 sekunder. Status vises på den digitale indikator, hvis timerfunktionen er startet op. I timermodus, tryk på timerknappen igen for at annullere timermodus.

4. TRYK PÅ KNAPPEN VENTILATORHASTIGHED (C3)

Tryk på knappen ventilatorhastighed (C3) for at indstille den ønskede luftstrømningshastighed. Under "Affugtning"-modus er denne knap ugyldig.

Auto……Drift ved automatisk luftstrøm efter den omgivende temperatur

Høj……Drift ved en høj luftstrøm

Medium ·Drift ved en medium luftstrøm

Lav……Drift ved en lav luftstrøm

5. STOP DRIFT Tryk på tænd/sluk-knappen (C1), hvorefter alle lys slukkes.

DRIFT I DVALEMODUS (C2)

Tryk på knappen "Dvale" (C2) for at gå ind i dvalemodus. Når enheden kører i Kølemodus, stiger den forudindstillede temperatur 1°C med 1 time. Efter 2 timer vil enheden holde driften ved denne temperatur hele tiden.

(for TAD-235E) Hvis styreenheden fungerer ved opvarmningsmodus, vil den forudindstillede temperatur falde med 1°C inden for 1 time, når dvalemodus er startet. Den forudindstillede temperatur vil falde med 2°C inden for 2 timer, og derefter vil enheden fungere ved denne temperatur hele tiden.

BEMÆRK: Dvalemodus er kun til Kølings- og Opvarmningsmodus. (for TAD-235E)

Og er ikke tilgængelig for Ventilator-, Affugtning- og Auto-modiene.

VANDRET JUSTERBAR LUFTSPJÆLD (A2)

Luftudtaget kan justeres opad eller nedad. (Fig. K1)

FORSIGTIG:

De vandrette luftspjæld må ikke justeres til den laveste eller høje- ste position under Kølingsmodus eller Affugtningsmodus med ventilatorhastigheden til Lav i en længere periode, da der kan dannes kondens på luftspjældene.

VANDRET JUSTERBAR LUFTSPJÆLD (A4)

Luftudtaget kan justeres mod højre eller mod venstre. (Fig. K2)

FORSIGTIG:

De vandrette luftspjæld må ikke justeres til yderste venstre eller højre under Kølingsmodus eller Affugtningsmodus med ventilator-hastigheden indstillet til Lav i en længere periode. Der kan dannes kondens på luftspjældene.

HOLDER TIL FJERNBETJENING (B8)

For at forhindre, at fjernbetjeningen bliver væk, skal fjernbetjeningen placeres i holderen på enheden, når den ikke er i brug.

3. BRUG AF FJERNBETJENING

Når strømmen er blevet tilsluttet, vil klimaanlægget udsende en lyd. Når driftsindikatoren " 🔊" er TÆNDT (rød indikator), kan man betjene klimaanlægget ved hjælp af fjernbetjeningen. Ved at trykke på knappen på fjernbetjeningen blinker signalikonet "→" på displayet en gang, og klimaanlægget udsender en lyd, hvilket betyder, at signalet er blevet sendt til klimaanlægget.

Funktionerne fungerer på samme måde som klimaanlæggets betjeningspanel. (Fig. C)

Den indstillede temperatur og ur-ikonet (for TAD-229E) vises på displayet, när enheden er SLUKKET.

Hvis man indstiller en funktion med fjernbetjeningen, vises de tilsvarende ikoner og lys på displayet.

BEMÆRK:

- Intervallet mellem to bevægelser kan ikke overstige 5 sekunder, for ellers afslutter fjernbetjeningen indstillingsstatus.

KNAPPEN TIMER-/TEMPERATURJUSTERING (C6)

Ved at trykke på justeringsknappen (C6) en gang øges eller mindskes den indstillede temperatur med 1°C(°F).

Hold justeringsknappen nede (C6) i 2 sekunder, og den indstillede temperatur på fjernbetjeningen ændres hurtigt.

BEMÆRK:

- Under SLUKKET status, ved at trykke på knappen “-” (for TAD-220E, TAD-226E og TAD-235E) eller “▼” (for TAD-229E) og knappen “MODUS” samtidigt, kan man skifte mellem °C og °F.

- Temperaturen kan ikke justeres under automatisk modus.

Tryk på denne knap (C11) under Kølingsmodus og Affugtningsmodus for at starte funktionen X-fan. Tryk på denne knap igen for at annullere funktionen X-fan. Når funktionen X-fan er aktiveret, hvis klimaanlægget er slukket, vil den indendørs ventilator holde driften ved lav hastighed i et stykke tid for at blæse det resterende vand inde i luftkanalen.

BEMÆRK: Under X-fan-driften, tryk på knappen X-fan for at slå X-fan-funktionen fra. Den indendørs ventilator vil stoppe driften med det samme.

(for TAD-229E)

Tryk på knappen X-FAN (C11) eller hold ventilatorhastighedsknappen (C3) nede i 2 sekunder i Kølingsmodus eller Affugtningsmodus, ikonet "☐" vises, og den indendørs ventilator forsætter driften et par minutter for at tørre den indendørs enhed, selvom enheden er blevet slukket. Efter aktivering er X-FAN SLUKKET som standard. X-FAN er ikke tilgængelig i Automatisk modus eller Ventilatormodus. Denne funktion angiver, at fugt på fordamperen i den indendørs enhed blæses væk, når enheden er stoppet for at undgå skimmelsvamp.

- Når funktionen X-FAN er slået til: Efter slukning af enheden ved at trykke på tænd/sluk-knappen fortsætter den indendørs ventilator i nogle minutter ved lav hastighed. I denne periode holdes ventilatorhastighedsknappen nede i 2 sekunder for at stoppe den indendørs ventilator.

- Når funktionen X-FAN er slået fra: Efter slukning af enheden ved at trykke på tænd/sluk-knappen, slukkes hele enheden.

TIMERKNAP (C4)

(for TAD-220E, TAD-226E og TAD-235E)

SLUKNING AF TIMER

1. Når enheden er tændt, tryk på knappen "TIMER" (C4) for at indstille timer for slukning.

2. Tegnet for TIME og SLUKKET blinker.

3. Inden for 5 sekunder, tryk på knappen + eller - for at justere tiden for SLUKKET timer. Tryk på knappen + eller - en gang, og tiden vil øges eller mindskes med 0,5 time. Ved at holde knappen + eller - nede i 2 sekunder, ændres tiden hurtigt. Slip knappen, när den ønskede indstillede tid er nået. Tryk derefter på knappen TIMER for at bekræfte den.

4. Tegnet for TIME og SLUKKET stopper med at blinke.

TÄNDT TIMER

Når enheden er slukket, tryk på denne knap for at indstille AKTIVERINGEN af timeren. Følgende procedure er den samme som for SLUKNING AF TIMER. Se ovenstående instruktion for SLUKNING af timer.

(for TAD-229E)

SLUKNING AF TIMER

Tryk på knappen SLUK TIMER for at starte timeren for automatisk slukning. For at annullere det automatiske tidsprogram, tryk blot på knappen igen. Indstillingen SLUKNING AF TIMER er den samme som AKTIVERING AF TIMER.

TÄNDT TIMER

Tryk på knappen AKTIVERING AF TIMER for at starte timeren for automatisk AKTIVERING. For at annullere det automatiske tidsprogram, tryk blot på denne knap igen.

Efter et tryk på denne knap, forsvinder ⚙ og “ON” blinker. 00:00 vises for indstilling af tiden AKTIVERET. Inden for 5 sekunder, tryk på knappen ▲ eller ▼ for at justere tidsværdien. Hvert tryk på en af knapperne ændrer tidsindstillingen med 1 minut. Ved at holde en af knapperne nede ændres tidsindstillingen hurtigt med 1 minut og derefter 10 minutter. Inden for 5 sekunder efter indstillingen, tryk på knappen TIMER ON for at bekræfte.

B∅RNESIKRINGSFUNKTION (til fjernbetjening)

Tryk på justeringsknapperne (C6) samtidigt, tænd eller sluk for børnesikringsfunktionen.

Børnesikring er “■” ikonet på fjernbetjeningen er TÄNDT. Hvis du betjener fjernbetjeningen, sender fjernbetjeningen ikke et signal.

LYSKNAP (C14)

Tryk på knappen "LIGHT" (C14) for at slukke lyset på enhedens display. "☐" (for TAD-220E, TAD-226E og TAD-235E) eller "(for TAD-229E) ikonet på fjernbetjeningen forsvinder. Tryk på knappen LIGHT igen for at tænde lyset på enhedens display. "☐" (for TAD- 220E, TAD-226E og TAD-235E) eller "(for TAD-229E) ikonet på fjernbetjeningen vises.

HEALTH-FUNKTION

(for TAD-220E, TAD-226E og TAD-235E)

1. Tryk på knappen "HEALTH", og start HEALTH-FUNKTIONEN.

2. Når der ikke er noget display på fjernbetjeningen, slukkes HEALTH-FUNKTIONEN.

(for TAD-229E)

Tryk på knappen “♠/♠” (C19) for at tænde og slukke for sundheds- og rensefunktionerne i driftsstatus. Tryk på denne knap for første gang for at starte rensefunktionen; LCD-displayet viser “♠”. Tryk på knappen for anden gang for at starte sundheds- og rense- funktionerne samtidigt, LCD-displayet viser “♠” og “♠Tryk på denne knap for tredje gang for at afslutte sundheds- og rense- funktionerne samtidigt. Tryk på knappen for fjerde gang for at starte sundhedsfunktionen; LCD-displayet viser “♠”. Tryk på denne knap igen for at gentage ovenstående handling.

SAVE-FUNKTION

(for TAD-220E, TAD-226E og TAD-235E)

• Under Kølingsmodus, tryk på knappen "SAVE" (C15), og enheden fungerer i SAVE-modus.
• Klimaanlægget fungerer ved automatisk hastighed. Den indstillede temperatur kan ikke justeres.
• I SAVE-modus vises syv segmenter på fjernbetjeningen "SE". For at afsluttet SAVE-modus, tryk på knappen "SAVE" igen. Derefter vender enheden tilbage til den oprindelige indstillede hastighed og indstillede temperatur.

(for TAD-229E)

Tryk på knappen "TEMP" (C13) og knappen "UR" (C18) samtidigt i Kølingsmodus for at starte SAVE-modus. I SAVE-modus vises syv segmenter på fjernbetjeningen "SE". Gentag handlingen for at afslutte funktionen.

TEMP-KNAP (C13)

Ved at trykke på knappen TEMP, kan man se den indendørs indstillede temperatur og den omgivende temperatur.

• “ ^” ...... angiver den indstillede temperatur.
• “ ⏻” ...... angiver den omgivende indendorstemperatur.
• “ ⚙!” ...... for denne model er visning af omgivende udendørstemperatur ikke tilgængelig. Når enheden modtager “ ⚙!” signal, vises den indendørs indstillede temperatur.

Følgende funktioner og knapper er kun for TAD-229E. WIFI-KNAP (C20)

Betjeningspanel: Når enheden er tændt, tryk på knappen "WIFI" (C20) for at tænde eller slukke FOR WIFI-funktionen. Tryk og hold knappen nede i 10 sekunder for at nulstille WIFI-funktionen.

Fjernbetjening: Tryk på knappen "WiFi" (C20) for at tænde eller slukke for WiFi-funktionen. Når WiFi-funktionen

er tændt, vises "WiFi"-ikonet på fjernbetjeningen; Når enheden er slukket, tryk på knappen "MODUS" (C5) og knappen "WiFi" (C20) samtidigt i 1 sekund, og WiFi-modulet vil gendannes til standardindstillingen.

CLOCK-KNAP (C18)

Tryk på CLOCK-knappen (C18), blinker. Inden for 5 sekunder, tryk på knappen ▲ eller ▼ for at justere det aktuelle tidspunkt. Ved at holde en af knapperne nede i over 2 sekunder øger eller formindskes tiden med 1 minut hvert 0,5 sekund og derefter med 10 minutter hvert 0,5 sekund.

Under blinkende efter indstilling, tryk på CLOCK-knappen igen for at bekræfte indstillingen, og derefter vil 📁 blive vist konstant.

Batterier: Fjern dækslet bag på fjernbetjeningen, og sæt batterierne med (+) og (−) polerne i den rigtige retning. (Fig. D)

▲ FORSIGTIG

• Brug kun AAA- eller IEC R03 1,5V-batterier.
• Brug IKKE genopladelige batterier.
• Alle batterier skal udskiftes på samme tid.
• Batterierne må IKKE bortskaffes i en brand, da de kan eksplodere.
• Batterierne må IKKE installeres med omvendt polaritet (+/-).
• Opbevar batterier og andre ting, der kan sluges, væk fra små børn. Kontakt straks en læge, hvis en genstand sluges.

4. AFTAPNING AF OVERSKYDENDE VAND (Fig. E)

1. Aftap overskydende vand fra kabinettet ved at placere en beholder under drænvandudløbet. (Fig. E2)
2. Fjern aftapningsproppen og lad vandet løbe ned i beholderen.
3. Når vandet ikke længere løber ud, skal aftapningsproppen udskiftes.
4. Fjern beholderen med vand.
5. Betjen enheden i Ventilatormodus for at tørre enhedens indre. BEMÆRK:
6. Fjern drænvandet fra tanken en gang om ugen.
7. Under afkølings- eller tørringsfunktion vil kondensvand blive drænet til kabinettet og sprøjtet af vandpumpende motor. Da kondensatorens temperatur er høj, vil det me- ste af kondensvandet fordampe og drænet til udendørs brug. Så normalt akkumuleres kun lidt kondensvand inde i kabinettet, og man behøver dermed ikke at aftappe vandet jævnligt.
8. Når kabinettet er fyldt med vand, udsender summeren 8 lyde og "H8" vises for at minde brugeren om at aftappe vandet:

5. KONTINUERLIG AFTAPNING

Der er 2 måder at fjerne opsamlet vand på:

1. AFTAPNING FRA DET NEDERSTE HUL (Fig. I)

BEMÆRK: Ved brug af den kontinuerlige aftapningsfunktion installeres et drænrør før brug, da dårlig aftapning ellers vil påvirke enhedens normale drift.

Klargør nedenstående tilbehør.

I1 Afløbsslange
I2 Slangebånd
I3 Skrue
14 Clips til afløbsslange
I5 Gummiprop

INSTALLATION AF CLIPS TIL AFL∅BSSLANGE

1. Fjern gummihætten ved drænåbningen. (Fig. 16)
2. Fastgør clipsen til afløbsslangen (I4) på højre side af bagpladen i nærheden af drænåbningen med en skrue (I3). (Fig. 17)
3. Sæt afløbsslangen (I1) i drænåbningen, og skru den op, og bind den derefter med slangebåndet (I2) (Fig. I8)
4. Sæt gummiproppen (I5) i den anden side af afløbsslangen, fastgør den med slangebåndet (I2) og anbring den i clipsen til afløbsslangen. (Fig. 19)

For kontinuerlig aftapning, tag afløbsslangen af clipsen og træk gummihætten på afløbsslangen til aftapning af vandet. (Fig. I9) BEMÆRK:

• Efter aftapning af vandet, sæt gummihætten tilbage på afløbsslangen og fastgør derefter slangen på clipsen.
• Efter at den fulde vandbeskyttelse er fjernet, og kompressoren har været stoppet i 3 minutter, genoptager enheden driften.

2. AFTAPNING FRA DET MIDTERSTE HUL

Klargør nedenstående tilbehør. (Fig. J)

J1 Afløbsslange med en indvendig diameter på 14mm (medfølger ikke, tilgængelig på markedet)
J2 Afløbsstik

1. For at aftappe vandet, fjern drænhætten (J3) ved at dreje den mod uret, og fjern derefter gummiproppen (J4) fra udløbet. (Fig. J5)
2. Skru afløbsstikket (J2) på udløbet ved at dreje den med uret. (Fig. J6)
3. Sæt afløbsslangen (J1) i afløbsstikket vandret under aftapningshullet.

Undgå ujævnt underlag og foldning af slangen. (Fig. J7)

6. INSTALLATION AF KROGEN TIL STRÖMFORSYNINGEN (Fig. L)

Saml strømforsyningens krog (L1) bag på enheden med skruer (L2). (Fig L3) Retningen for den øverste krog er opad. For den nederste krog er retningen nedad.

Rul strømforsyningsledningen rundt om krogen. (Fig. L4)

7. RENG∅RING

RENG∅RING AF LUFTINDTAGSGITTER (Fig. F)

1. Rengør luftindtagsgitteret (B10) en gang hver anden uge.
2. For at afmontere det udvendige luftindtagsfilter (B10) trækkes filteret af ved at trykke på låsen, der sidder på filteret. (Fig. F1)
3. Fjern støvet med en støvsuger.

ADVARSEL

- Rør IKKE ved fordamperen. Det kan medføre personskade eller beskadigelse.

RENG∅RING AF OVERFLADEN

Rengør enhedens yderside med en blød fugtig klud.

▲ FORSIGTIG

• Brug ALDRIG benzin, opløsningsmidler, kemikalier, produkter eller polermiddel, da de kan beskadige overfladen.
• Før rengøring af klimaanlægget, skal enheden slukkes og strømmen frakobles. Ellers kan det forårsage elektrisk stød.
• Vask IKKE klimaanlægget med vand. Ellers kan det forårsage elektrisk stød.
• Fjern afløbsvandet fra kabinettet, og tag stikket ud af stikkontakten.

8. LANGSIGTET OPBEVARING

Ved slutningen af hver sæson, eller när du planlægger ikke at bruge enheden i en længere periode, anbefales følgende procedurer.

1. Kør enheden 5 eller 6 timer, hvor kun "Ventilator"-modus fungerer for at tørre den indvendigt.
2. Fjern afløbsvandet fra kabinettet, og tag stikket ud af stikkontakten.
3. Rengør enheden.

Aftør eventuelt snavs eller støv på enheden med en blød, fug- tig klud eller en støvsuger, og tør derefter af igen med en blød, tør klud.

1. Rengør luftindtagsgitteret (B10), og udskift det.
2. Opbevar enheden.

Den originale emballage er det bedste sted at opbevare enheden. Hvis du ikke har de originale emballagematerialer, skal enheden overdækkes med en stor plastikpose og opbevares på et køligt og tørt sted.

▲ FORSIGTIG

• Opbevar ALTID enheden i lodret position.
• Anbring IKKE tunge genstande oven på enheden.

9. TRANSPORT

Opbevar helst enheden i lodret position under transport. Hvis det er nødvendigt at placere enheden i en vandret position i mere end 1/2 time, SKAL DEN FORBLIVE OPREJST I 24 TIMER

F∅R DRIFT. Hvis dette ikke overholdes, kan det medføre beskadi-gelse af kompressoren. Før transport/flytning af enheden, sørg for, at afløbstanken er tom.

10. FEJLFINDING

Kontroller følgende, før du kontakter teknisk support:

Problem	Årsag	Løsning
Klimaanlægget fungerer ikke.	- Strømsvigt.- Strømstikket er løst.- Luftkontakten er ud-løst, eller sikringen er brændt over.- Fejl i kredsløbet.- Enheden genstartes straks efter stop.	- Vent efter gendannelse af strøm.- Sæt stikket i igen.- Anmod en professionel person om at udskifte luftkontakten eller sik-ringen.- Anmod en professionel person om at udskifte kredsløbet.- Vent i 3 minutter, og tænd derefter enheden igen.
Enheden fun-gerer, men rummet afkø-les ikke.	- Strømmen er for lav.- Luftfilteret er for snav-set.- Den indstillede temperatur er ikke korrekt.- Dør og vindue er luk-ket.	- Vent på at spændingen bliver genoptaget.- Rengør luftfilteret.- Juster temperaturen.- Luk døren og vinduet.
Klimaanlægget kan ikke mod-tage signal fra fjernbetjenin-gen eller fjern-betjeningen er ikke følsom.	- Enheden forstyrres alvorligt, såsom statisk tryk, ustabil spænding.- Fjernbetjeningen er ikke inden for modtager-området.- Enheden er blokeret af forhindringer.- Følsomheden for fjern-betjeningen er lav.- Der er lysstofrør i rum-met.	- Træk stikket ud. Sæt stikket i efter ca. 3 min- nutter, og tænd deref- ter for enheden.- Fjernbetjeningens modtagerområde er 8 m. Overskrid ikke dette område.- Fjern forhindringerne.- Kontroller fjernbetjeni-gens batterier. Hvis strømmen er lav, skal batterierne udskiftes.- Flyt fjernbetjeningen tættere på klimaanlæg-get.- Sluk lysstofrøret, og prøv igen.
Ingen ventila-tor blæste ud fra klimaan-lægget.	- Luftudtaget eller luft-indtaget er blokeret.- Fordamperen afrimes. (Vær opmærksom på det ved at trække filte-ret ud.)	- Fjern forhindringerne.- Det er et normalt fæno-men. Klimaanlægget afrimer. Når afrimnin-gen er afsluttet, genop-tager den genoptage driften.
Den indstille-de tempera-tur kan ikke justeres.	- Enheden fungerer un-der automatisk modus.- Den krævede tempera-tur overstiger indstil-lingsområdet for tem-peratur.	- Temperaturen kan ikke justeres under automa-tisk modus.- Juster temperaturen mellem 16°C-30°C .

F∅R DU RINGER EFTER SERVICE

Følgende er ikke fejl.

En susende støj eller hul lyd:	⇒	Denne lyd genereres af kølemidlet, der strømmer ind i rørene.
En knirkende lyd:	⇒	Denne støj genereres fra enheden, når den udvides eller sammentrækkes i forbindelse med temperaturændringer.
Lugt:	⇒	En lugt som tobak, kosmetik eller fødevarer kan ophobes i enheden.
Enheden starter ikke eller ændrer ikke driftsmåde med det samme:	⇒	For at forhindre overbelastning af kompressormotoren stoppes enheden i mere end 3 minutter.

FEJLANALYSE
Fejlkode

H8	Tanken er fuld af vand. 1.	Hæld vandet ud inde i tanken.2. Hvis “H8” stadig vises, skal du kontakte en professionel person for at vedligeholde enheden.
F1	Fejl i sensor for omgivende temperatur.	Kontakt en professionel person, som kan tage sig af det.
F2	Fejl i fordamperens temperatursensor.	Kontakt en professionel person, som kan tage sig af det.
F0	1. Kølemiddel lækker.2. Systemet er blokeret.	Kontakt en professionel person, som kan tage sig af det.
H3	Overbelastningsbeskyttelse af kompressor.	1. Hvis den omgivende temperatur er for høj, sluk for enheden og derefter tænde for den, når den omgivende temperatur er faldet til under 35°.2. Kontroller, om fordamperen og kondensatoren er blokeret af nogle genstande. I bekræftende fald fjernes genstandene, enheden slukkes og tændes derefter igen.3. Hvis fejlen stadig opstår, så kontakte vores serviceafdeling.
E8	Fejl ved overbelastning.
F4	Udendørs temperatursensor for rør er åben/kortsluttet.

1. SPECIFIKATIONER

MODEL TAD-220E	TAD-226E TAD	229E TAD-235E
STR∅MKILDE	Enkeltfase 220~240 V, 50 Hz	Enkeltfase 220~240 V, 50 Hz	Enkeltfase 220~240 V, 50 Hz	Enkeltfase 220~240 V, 50 Hz
K∅LEKAPACITET	2,1 kW (7.165 BTU)	2,6 kW (8.870 BTU)	2,9 kW (9.894,8 BTU)	3,5 kW (11.942 BTU)
K∅LEEFFEKT INDGANG	805 W 1.00	0 W 935 W 1.3	45 W
OPVARMNING SKAPACITET	---			3,3 kW (11.260 BTU)
OPVARMNINGSEFFEKT INDGANG	--- - 1.	175 W
EE-klasse/EER A /	2,60 A / 2,60 A+	/ 3,10 A / 2,60
EE-klasse/COP --	- A+	/ 2,80
STR∅MFORBRUG I STANDBYMODUS	0,5 W	0,5 W	0,5 W	0,5 W
AFFUGTNINGS KAPACITET	1,0 L/h	1,43 L/h	1,60 L/h	1,80 L/h
DRIFTSSTR∅M	3,5 A	4,4 A	4,1 A	5,8 A/5,1 A (Køling/op-varmning)
LUFTGENNEMST R∅MNING (MAKS.)	320 m3/h	320 m3/h	360 m3/h	360 m3/h
TIL RUM PÅ OP TIL	10 - 16 m2	10 - 16 m2	15 - 22 m2	15 - 22 m2
DRIFTSTEM PERATUR. OMRÅDE	16~35°C	16~35°C	16~35°C	16°C~35°C/ 10°C~ 27°C (Køling/op-varmning)
LYDEFFEKTNI VEAU	63 dB	64 dB	64 dB	65 dB
ENHEDSBESKYT TELSE	IPXO IPXO	IPXO	IPXO
SIKRINGSST∅RRELSE	3,15 A	3,15 A	3,15 A	3,15 A
MÅL (B×H×D)	315×770× 395 mm	315×770× 395 mm	390×820× 405 mm	390×820× 405 mm
VÆGT	24,5 kg	27,0 kg	36,0 kg	36,5 kg
KOMPRESSOR	ROTARY	ROTARY	ROTARY	ROTARY
K∅LEMIDDEL	R290 / 0,16 kg	R290 / 0,22 kg	R290 / 0,30 kg	R290 / 0,30 kg
GWP	3 3	3 3

*Overholder EN-14511: 2018

BEMÆRK: Afkølingens luftkapacitet varierer afhængigt af temperaturen og luftfugtigheden i rummet.

(for TAD-229E)

Frekvensbånd, hvor radioudstyret fungerer: 2400MHz-2483,5MHz Maksimal radiofrekvenseffekt transmitteret i det eller de frekvensbånd, som radioudstyret fungerer i: 20dBm

12. TILBEH∅R TIL UDLUFTNINGSSÆT

Hvis enheden udelukkende skal anvendes i ét rum, vil kølesystemets effektivitet blive forbedret ved hjælp af følgende tilbehør til udluftningssæt.

BRUG AF SÆT MED UDSUGNINGSKANAL (Fig. H)

1. Klargør nedenstående tilbehør.
   H1 Adapterdyse til udsugningskanal (Fastgør til enheden) H2 Slange til udsugningskanal H3 Udsugningsdyse (øverst) + Udsugningsdyse (nederst
2. For at fastgøre udsugningsdysen (øverst) og udsugningsdysen (nederst) sammen, tryk låsen ind i rillen med magt. (Fig. H4)
3. Indsæt den ene ende af slangen til udsugningskanalen (fleksibelt rør) (H2) i adapterdysen til udsugningsslangen (H1) ved at dreje den mod uret. Og installer udsugningsdysen (øverst + nederst) (H3) i en anden side af slangen til udsugningsrøret. (Fig. H5)
4. Vend siden med "TOP" opad. Sæt udsugningsslangens adapterdyse i rillen på udsugningsudløbet, indtil du hører en lyd. (Fig. H6)
5. Placer udsugningsslangen udendørs. (Fig. H7) BEMÆRK: Placer enheden så tæt på vinduet eller døren som muligt. (H5, H6, H7)

13. SPECIALISTHÅNDBOG

Egnethedskrav til vedligeholdelsestekniker (reparationer skal kun udføres af specialister).

a. Alle de personer, der er beskæftiget med køleanlægget, skal have den gyldige certificering udstedt af den autoritative organisation, og de kvalifikationer, der er nødvendige til håndtering af kølesystemet anerkendt af denne industri.
b. Det kan kun repareres ved hjælp af den metode, der anbefales af producenten af udstyret. Hvis der er behov for en anden tekniker til at vedligeholde og reparere apparatet, skal de overvåges af den person, der er berettiget til at bruge det brændbare kølemiddel.

Sikkerhedsforberedelse før installation

Sikkerheden skal kontrolleres, før apparaterne vedligeholdes med det brændbare kølemiddel, så den brandbare fare reduceres til det laveste niveau.

Arbejde skal udføres efter en kontrolleret procedure for at mind-ske risikoen for, at der er en brandfarlig gas eller damp til stede under arbejdets udførelse.

Påvisning af brændbare kølemidler

Potentielle antændelseskilder må under ingen omstændigheder anvendes til søgning efter eller påvisning af kølemiddellækager. Der må ikke anvendes en halogenidbrænder (eller en anden detektor, der anvender åben ild).

Miljøkontrol

• Alt vedligeholdelsespersonale og andre, der arbejder i lokalområdet, skal instrueres i arten af det arbejde, der udføres. Arbejde i lukkede rum skal undgås. Området omkring arbejdsrummet skal være opdelt. Sørg for, at forholdene i området er blevet gjort sikre ved kontrol af brandbart materiale.
• Området skal kontrolleres med en passende kølemiddelkontrolmekanisme før og under arbejdet for at sikre, at teknikeren er opmærksom på potentielt giftige eller brændbare atmosfærer. Sørg for, at det udstyr til lækagedetektering, der anvendes, er egnet til brug sammen med alle relevante kølemidler, dvs. gnistfri, tilstrækkeligt forseglet eller sikkert i sig selv.

• Ingen person, der udfører arbejde i forbindelse med et kølesystem, som indebærer eksponering for rørarbejde, må anvende antændelseskilder på en sådan måde, at det kan medføre brand eller eksplosion. Alle antændelseskilder, herunder cigaretrygning, skal holdes tilstrækkelig langt væk fra stedet for installation, reparation, fjernelse og bortskaffelse, hvor kølemiddel muligvis kan frigives til det omgivende rum. Før arbejdet påbegyndes, skal området omkring udstyret undersøges for at sikre, at der ikke er nogen brandfarlige farer eller antændelsesrisici. Der skal vises skilte med "Rygning forbudt".

• Hvis der udføres svejsningsarbejde på køleudstyret eller på tilknyttede dele, skal passende brandslukningsudstyr være til rådighed. Have et tørt pulver eller en CO _2 -ildslukker ved siden af opladningsområdet.

• Sørg for, at området er åbent, eller at det er tilstrækkeligt ventileret, før man går ind i systemet eller udfører svejsningsarbejde. I den periode, hvor arbejdet udføres, skal der fortsat være en vis ventilation. Ventilationen skal fjerne eventuelt frigivet kølemiddel på en sikker måde og fortrinsvis udstøde det eksternt i atmosfæren.

Kontrol af køleudstyr

Ved udskiftning af elektriske komponenter skal de være egnet til formålet og til den korrekte specifikation. Producentens retningslinjer for vedligeholdelse og service skal altid overholdes. Hvis du er i tvivl, kan du kontakte producentens tekniske afdeling for at få hjælp.

Følgende kontroller skal udføres på anlæg, der anvender kølemidler, der bruger brændbare kølemidler:

• Den faktiske kølemiddelmængde er i overensstemmelse med den rumstørrelse, hvori de dele, der indeholder kølemiddel, er installeret;
• Ventilationsmaskineriet og -udtag fungerer korrekt og er ikke blokeret;
• Hvis der anvendes et indirekte kølekredsløb, skal det sekundære kredsløb kontrolleres for tilstedeværelse af kølemiddel;
• Mærkningen på udstyret er fortsat synligt og læseligt. Mærkning og skilte, der er ulæselige, skal korrigeres;
• Kølerør eller -komponenter installeres i en position, hvor de ikke risikerer at blive udsat for stoffer, som kan korrodere kølemiddelholdige komponenter, medmindre komponenterne er fremstillet af materialer, som i sig selv er modstandsdygtige over for korrosion eller er passende beskyttet mod at være korroderede.

Kontrol af elektriske enheder

Reparation og vedligeholdelse af elektriske komponenter skal omfatte indledende sikkerhedskontroller og procedurer for komponentinspektion. Hvis der foreligger en fejl, der kan bringe sikkerheden i fare, må der ikke tilsluttes nogen elektrisk forsyning til kredsløbet, før den er behandlet på tilfredsstillende vis. Hvis fejlen ikke kan rettes med det samme, men det er nødvendigt at fortsætte driften, skal der anvendes en passende midlertidig løsning. Dette skal rapporteres til ejeren af udstyret, så alle parter underrettes.

Den indledende sikkerhedskontrol skal omfatte:

• At kondensatorer er afladet: Dette skal gøres på en sikker måde for at undgå risiko for gnistdannelse;
• At ingen strømførende elektriske komponenter og ledninger er blotlagte under opladning, genoprettelse eller rensning af systemet;
• At der er kontinuitet i jordforbindelsen.

Reparation af forseglede komponenter

Under reparation af forseglede komponenter skal alle elektriske forsyninger kobles fra det udstyr, der arbejdes på, før fjernelse af forseglede dæksler osv. Hvis det er absolut nødvendigt at have en elektrisk forsyning til udstyr under servicering, skal en permanent form for lækagedetektion være placeret på det mest kritiske punkt for at advare om en potentielt farlig situation. Der skal lægges særlig vægt på følgende for at sikre. at kabinettet ikke ændres på en sådan måde, at beskyttelsesniveauet påvirkes ved at arbejde på elektriske komponenter.

Dette skal omfatte beskadigelse af kabler, overdreven antal forbindelser, terminaler, der ikke er fremstillet i overensstemmelse med den oprindelige specifikation, beskadigelse af pakninger, forkert montering af pakningsbøsninger osv.

• Sørg for, at apparatet er monteret korrekt.
• Sørg for, at forseglinger eller tætningsmaterialer ikke er nedbrudt, så de ikke længere tjener til at forhindre, at brændbare atmosfærer kommer i kontakt med dem. Reservedele skal være i overensstemmelse med producentens specifikationer.

BEMÆRK: Brug af silikonetætningsmasse kan hæmme effektiviteten af visse typer udstyr til lækagedetektering. Egensikre komponenter behøver ikke at blive isoleret, før der arbejdes på dem.

Kabelføring

Kontroller, at kabelføringen ikke udsættes for slitage, korrosion, overdreven tryk, vibrationer, skarpe kanter eller andre skadelige miljøpåvirkninger. Ved kontrollen skal der også tages hensyn til virkningerne af ældning eller vedvarende vibrationer fra kilder såsom kompressorer eller ventilatorer.

Metoder til påvisning af lækage

Følgende metoder til påvisning af lækage anses for acceptable for alle kølesystemer.

Elektroniske detektorer til påvisning af lækage kan anvendes til at registrere kølemiddellækager, men i tilfælde af brændbare kølemidler er følsomheden muligvis ikke tilstrækkelig, eller der kan være behov for genkalibrering.

(Påvisningsudstyret skal kalibreres i et område uden kølemiddel) Sørg for, at detektoren ikke er en potentiel antændelseskilde, og at den er egnet til det anvendte kølemiddel.

Udstyret til påvisning af lækage skal indstilles til en procentdel af LFL af kølemidlet og skal kalibreres til det anvendte kølemiddel, og den relevante procentdel af gassen (maks. 25%) skal bekræftes.

Væsker til påvisning af lækage er egnede til brug sammen med de fleste kølemidler, men brug af klorholdige rengøringsmidler skal undgås, da kloren kan reagere med kølemidlet og ætse kobberrør-systemet.

Hvis der er mistanke om lækage, skal al brug af åben ild fjernes/slukkes.

Hvis der konstateres en kølemiddellækage, som kræver lodning, skal alt kølemidlet opsamles fra systemet eller isoleres (ved hjælp af spærreventiler) i en del af systemet, der er fjernt fra lækagen. For apparater, der indeholder brændbare kølemidler, skal iltfrit nitrogen (OFN) derefter skylles gennem systemet både frem og under lodningsprocessen

Afmontering og tømning

Ved brud på kølemiddelkredsløbet med henblik på reparation – eller til andre formål – skal der anvendes konventionelle procedurer. For brændbare kølemidler er det imidlertid vigtigt, at den bedste praksis følges, da brændbarhed er en overvejelse. Følgende procedure skal følges:

• fjerne kølemiddel;
• rense kredsløbet med inert gas;
• tømme;
• rense igen med inert gas;
• åbne kredsløbet ved at skære eller lodde.

Kølemiddelmængden skal genvindes i de korrekte genvindingscy- lindere.

For apparater, der indeholder brændbare kølemidler, skal systemet "skylles" med OFN for at gøre enheden sikker. Denne proces skal muligvis gentages flere gange.

Der må ikke anvendes trykluft eller ilt til rensning af kølemiddelsystemer.

For apparater, der indeholder brændbare kølemidler, skal skylning opnås ved at bryde vakuummet i systemet med OFN og fortsætte med at fylde, indtil arbejdstrykket er opnået, derefter udlufte til atmosfæren og til sidst trække ned til et vakuum.

Denne proces skal gentages, indtil der ikke findes noget kølemiddel i systemet.

Når den endelige OFN-ladning anvendes, skal systemet udluftes ned til atmosfærisk tryk, således at arbejdet kan finde sted. Denne operation er helt afgørende, hvis lodning på rørsystemet skal finde sted.

Sørg for, at vakuumpumpens udløb ikke er tæt på eventuelle antændelseskilder, og at der er ventilation til rådighed.

Ud over de konventionelle opladningsprocedurer skal følgende krav følges.

• Sørg for, at forskellige kølemidler ikke kontamineres, når der anvendes opladningsudstyr. Slanger eller ledninger skal være så korte som muligt for at minimere mængden af kølemiddel i dem.
  – Cylindrene skal opbevares oprejst.
• Sørg for, at kølesystemet er jordet, før systemet fyldes med kølemiddel.
• Afmærk systemet, när opladningen er fuldført (hvis ikke allerede).
• Der skal udvises ekstrem omhu for ikke at overfylde kølesystemet.

Før systemet genfyldes, skal det trykprøves med den relevante rensegas.

Systemet skal tæthedsprøves ved afslutning af opladningen, men primært ved ibrugtagning.

Der skal udføres en opfølgende lækagetest, før stedet forlades.

Nedlukning

Før denne procedure udføres, er det vigtigt, at teknikeren er fuldstændig fortrolig med udstyret og alle dets detaljer. Det anbefales, at alle kølemidler genvindes sikkert. Før opgaven udføres, skal der udtages en olie- og kølemiddelprøve, hvis det er nødvendigt at foretage en analyse, før genanvendelse af det genvundne kølemiddel.

Det er vigtigt, at der er strøm til rådighed, før opgaven påbegyndes.

a) Bliv fortrolig med udstyret og dets og dets drift.
b) Isoler systemet elektrisk.
c) Før du forsøger at udføre proceduren, skal du sikre dig, at:

• mekanisk håndteringsudstyr er til rådighed, hvis det er nødvendigt, til håndtering af kølemiddelcylindre;
• alle personlige værnemidler er til rådighed og anvendes korrekt;
• genvindingsprocessen overvåges til enhver tid af en kompetent person;
• genvindingsudstyr og -cylindre overholder de relevante standarder.
  d) Pump kølesystemet ned, hvis det er muligt.
  e) Hvis et vakuum ikke er muligt, skal der laves en manifold, så kølemidlet kan fjernes fra forskellige dele af systemet.
  f) Sørg for, at cylinderen er placeret på vægten, før genvinding finder sted.
  g) Start genvindingsmaskinen, og betjen den i overensstemmelse med producentens anvisninger.
  h) Overfyld ikke cylindrene. (Væskeopfyldning på højst 80 %).
  i) Overskrid ikke cylinderens maksimale arbejdstryk, selv om det er midlertidigt.
  j) Når cylindrene er fyldt korrekt, og processen er afsluttet, skal du sørge for, at cylindrene og udstyret straks fjernes fra stedet, og at alle afspærringsventiler på udstyret er lukket.
  k) Genvundet kølemiddel må ikke fyldes i et andet kølesystem, medmindre det er blevet renset og kontrolleret.

Afmærkning

Udstyret skal være afmærket med angivelse af, at det er blevet renset og tømt for kølemiddel. Mærkaten skal dateres og underskrives. For apparater, der indeholder brændbare kølemidler, sikres det, at der er mærkater på udstyret, som angiver, at udstyret indeholder brændbare kølemidler.

Genvinding

Ved fjernelse af kølemiddel fra et system, enten i forbindelse med vedligeholdelse eller nedlukning, anbefales det at fjerne alle kølemidler på en sikker måde.

Ved overførsel af kølemiddel til cylindre skal det sikres, at der kun anvendes passende cylindre til kølemiddelgenvinding. Sørg for, at det korrekte antal cylindre til at holde den samlede system opladning er til rådighed. Alle de cylindre, der skal bruges, er beregnet til det genvundne kølemiddel og er mærket for det pågældende kølemiddel (dvs. specialcylindre til genvinding af kølemiddel). Cylindrene skal være komplette med trykaflastningsventil og tilhørende spærreventiler i god stand. Tomme genvindingscylindere tømmes og afkøles, hvis det er muligt, inden genvindingen finder sted.

Genvindingsudstyret skal være i god stand med et sæt instruktioner vedrørende det udstyr, der er til rådighed, og skal være egnet til genindvinding af alle relevante kølemidler, herunder eventuelt brændbare kølemidler. Derudover skal et sæt kalibrerede vægte være tilgængelige og i god stand. Slanger skal være komplette med lækagefri koblinger og i god stand. Før du bruger genvindingsmaskinen, skal du kontrollere, at den er i god stand, er blevet vedligeholdt korrekt, og at eventuelle elektriske komponenter er forseglet for at forhindre antændelse i tilfælde af udslip af kølemiddel. Kontakt producenten, hvis du er i tvivl.

Det genvundne kølemiddel skal returneres til kølemiddelleverandøren i den korrekte genvindingscylinder, og den relevante affaldstransportenote arrangeres. Bland ikke kølemidler i genvindingsenheder og især ikke i cylindre.

Hvis kompressorer eller kompressorolier skal fjernes, skal det sikres, at de er blevet tömt til et acceptabelt niveau for at sikre, at der ikke er brandbart kølemiddel i smøremidlet. Fjernelsesprocessen skal udføres, før enheden returneres til leverandørerne. Der må kun anvendes elektrisk opvarmning til kompressorhuset for at fremskynde denne proces. Når olien aftappes fra et system, skal den udføres sikkert.

BEGRÄNSET GARANTI

TOYOTOMI CO., LTD. ("TOYOTOMI") garanterer, at et hvert produkt og alle dele deraf, der sælges af det, er fri for defekter i materialer eller udførelse under normal brug og service i FIRETYVE (24) MÅNEDER fra leveringsdatoen til den oprindelige køber i detailhandlen på følgende vilkår og betingelser:

HVAD ER DÆKKET: Produkt eller dele heraf, som er defekt i materialer eller udførelse.

HVAD ER IKKE DÆKKET:

Denne garanti omfatter ikke defekter på grund af andres for- sømmelse, manglende installation, betjening eller vedligehol- delse af enheden i overensstemmelse med instruktionerne (betjenings- og vedligeholdelsesinstruktioner leveres sammen med hver ny enhed); urimelig brug, ulykker, ændringer, brug af uautoriserede eller ikke-standardiserede TOYOTOMI-dele og tilbehør; elektriske funktionsfejl, dvs. som følge af stort spæ- dingsfald, kortslutning osv.; forkert installation; eller reparation af andre end et serviceværksted angivet af TOYOTOMI.

HVEM ER DÆKKET: Den oprindelige detailkøber.

HVAD VI VIL G∅RE: TOYOTOMI vil efter eget valg enten repa- rere eller udskifte alle defekte dele uden beregning, som er dækket af denne begrænsede garanti på en indførelsesbasis, til den nærmeste autoriserede forhandler eller distributør af TOYOTOMI.

HVAD DU SKAL G∅RE FOR AT FÅ SERVICE UNDER GARANTIEN: Du skal returnere det defekte produkt eller den defekte del til en autoriseret forhandler eller distributør af TOYOTOMI med denne BEGRÅENSEDE GARANTI. Hvis service ikke er tilgængelig lokalt, bedes du kontakte vores KUNDESERVICEAFDELING på:

TOYOTOMI EUROPE SALES B.V.

E-MAIL: [e-mail]

Ingen andre end TOYOTOMI har bemyndigelse til at forlænge eller ændre vilkårene i denne begrænsede garanti på nogen som helst måde.

Nogle lande tillader ikke udelukkelse eller begrænsning af tilfældige eller følgeskader eller begrænsninger for, hvor længe en stiltiende garanti varer, så disse begrænsninger eller udelukkelser gælder muligvis ikke for dig. Denne begrænsede garanti giver dig specifikke juridiske rettigheder, og du kan også have andre rettigheder, der varierer fra land til land.

OBJAŚNIENIE SYMBOLI
