SMV25DX01T - Opvaskemaskiner BOSCH - Gratis brugsanvisning og manual

Mærke	Bosch
Model	SMV25DX01T
Produkttype	Indbygget opvaskemaskine
Mål (H x B x D)	Ca. 86 cm x 60 cm x 60 cm
Omtrentlig vægt	50 kg
Strømforsyning	220-240 V ~ 50 Hz, 10 A
Optaget effekt	2,2 kW
Hovedfunktioner	Kurvsystem, dampkogningsindsats, spulearme, Vario-skuffe, grovfilter og mikrofilter
Indvendig belysning	EmotionLight, TimeLight, Gap-illumination (afhængig af version)
Vedligeholdelse og rengøring	Regelmæssig rengøring af filtre, spulearme, dørpakning
Sikkerhed	Afbryd apparatet før reparation, brug handsker, anvend originale reservedele
Reservedele og reparationsmuligheder	Arbejdsplade, kurv, dør, hængsler, betjeningspanel, strømkabel, pumpedæksel, osv.
Reparationsvejledning	Overhold risikoniveauer (fare, advarsel, forsigtighed, opmærksomhed)
Medfølgende dokumenter	Brugsanvisning og detaljeret reparationsmanual (989 sider på fransk)

Ofte stillede spørgsmål - SMV25DX01T BOSCH

Hvordan rengør jeg filtrene i Bosch SMV25DX01T opvaskemaskinen?

For at rengøre filtrene skal du først fjerne den nederste kurv. Drej grovfiltret mod uret og fjern filtersystemet. Vask mikrofilter og grovfilter under rindende vand. Sæt det sammen igen ved at justere pilene og klikke låsene på plads.

Hvordan udskifter jeg den øverste spulearm?

For at udskifte den øverste spulearm skal du skrue den af ved at dreje og trække nedad. Sæt den nye arm i og skru den fast. For den nederste arm sænkes den for at fjerne og klik den nye på plads.

Hvad gør jeg, hvis opvaskemaskinen viser en fejlkode?

Se i brugsanvisningen for at identificere fejlkoden. Almindelige fejl vedrører vandtilførsel, tømning eller elektroniske defekter. Hvis problemet fortsætter, kontakt Bosch kundeservice.

Hvordan afmonterer jeg frontdøren?

Afbryd apparatet og luk for vandet. Åbn døren, fjern de fire skruer og derefter de to fastholdelsesskruer. Løft frontdøren af. Vær opmærksom på kabler: placér dem med tape under genmontering.

Hvad er kapaciteten for denne opvaskemaskine?

Denne model kan rumme op til 12-14 standard kuverter, med en justerbar øverste kurv og en Vario-skuffe til bestik.

Hvordan udskifter jeg den nederste dørpakning?

Fjern den nederste dørpakning fra inderdøren ved at trække. Til montering sættes den nye pakning med lukkeventilen i inderdøren og fastgøres med to fastholdelsesklemmer.

Kan jeg installere opvaskemaskinen under en arbejdsplade?

Ja, det er en indbygningsmodel. Brugsanvisningen beskriver montering af arbejdspladen: sæt den i de bagerste skinner, skub fremad og klik låsehåndtagene på plads.

Hvordan skifter jeg strømkablet?

Afbryd apparatet og luk for vandet. Flyt kablet forsigtigt op og ned for at fjerne det fra stikket. Slut det nye kabel til, indtil der høres et klik. Sørg for, at stikket er korrekt tilsluttet.

Hvad gør jeg, hvis opvaskemaskinen ikke tømmer?

Kontrollér, at filteret ikke er tilstoppet, og rengør det. Undersøg pumpedækslet til spildevand: fjern det med en ske og rengør indersiden. Sæt det tilbage ved at klikke dækslet på plads.

Hvordan udskifter jeg EmotionLight?

Afbryd apparatet. Fjern den højre sidevæg. Afmonter den bagerste tap, fjern fatningen oppefra og afbryd stikket. Monter den nye fatning i tankrammen og tilslut igen. Placer kablet forsigtigt for at undgå skader.

BRUGSANVISNING SMV25DX01T BOSCH

1.2 Forklaring af symboler 127

1.2.1 Fareniveauer 127

1.2.2 Faresymboler.... 127

1.2.3 Advarslernes opbygning 128

1.2.4 Generelle symboler.... 128

Sikkerhed 129

2.1 Generelle sikkerhedsanvisninger.... 129

2.1.1 Alle husholdningsapparater 129

Værktøjer og hjælpemidler.... 130

Reparation 131

4.1 Udskiftning af toplade 131

4.1.1 Fjernelse af topplade.... 131

4.1.2 Montering af toplade.... 131

4.2 Montering af kurvesystem 132

4.2.1 Montering af en opvasketabssliske til 86 cm modellen.... 132

4.2.2 Montering af kopholdecips 132

4.2.3 Montering af damperindsats 133

4.3 Udskiftning af varioDrawer 134

4.3.1 Fjernelse af varioDrawer.... 134

4.3.2 Montering af varioDrawer 135

4.4 Udskiftning af spulearme.... 136

4.4.1 Fjernelse af spulearm.... 136

4.4.2 Montering af spulearm.... 136

4.5 Udskiftning filtre....137

4.5.1 Fjernelse af filter 137

4.5.2 Montering af filtre 137

4.6 Montering af bagepladesprøjtehoved.... 138

4.7 Udskiftning af strømkabel.... 139

4.7.1 Afbrydelse af strømkabel.... 139

4.7.2 Tilslutning af strømkabel.... 139

4.8 Udskiftning af sæbelåg 140

4.8.1 Fjemelse af sæbelåg 140

4.8.2 Isætning af fjeder.... 140

4.8.3 Montering af sæbelåg 140

4.9 Udskiftning af spildevandspumpens afdækning.... 141

4.9.1 Fjernelse af spildevandspumpens afdækning 141

4.9.2 Montering af spildevandspumpens afdækning.... 141

4.10 Udskiftning af sidepanel 142

4.10.1 Fjernelse af sidepanel.... 142

4.10.2 Montering af sidepanel.... 143

4.11 Udskiftning af yderdør 144

4.11.1 Fjernelse af yderdør 144

4.11.2 Montering af yderdør 144

4.12 Udskiftning af betjeningspanel 146

4.12.1 Fjemelse af betjeningspanel.... 146

4.12.2 Montering af betjeningspanel 146

4.13 Fastgørelse af dørfjedre 147

4.14 Udskiftning af fodspark.... 149

4.14.1 Fjemelse af fodspark 149

4.14.2 Montering af fodspark 149

4.15 Udskiftning af sokkelplade 150

4.15.1 Fjernelse af sokkelplade 150

4.15.2 Montering af sokkelplade 150

4.16 Udskiftning af overløbsledning 151

4.16.1 Fjernelse af overløbsrende.... 151

4.16.2 Montering af overløbsledning 152

4.17 Udskiftning af inderdør 154

4.17.2 Montering af inderdør 154

4.18 Udskiftning af dørhængsel.... 155

4.18.1 Fjernelse af dørhængsel 155

4.18.2 Montering af dørhængsel 155

4.19 Udskiftning af (nederste) dørpakning.... 157

4.19.1 Fjernelse af dørpakningen.... 157

4.19.2 Montering af dørpakningen 158

4.20 Udskiftning af (øverste) dørpakning.... 159

4.20.1 Fjernelse af dørpakning 159

4.20.2 Montering af dørpakning 159

Tip til reparation - Opvaskemaskine

4.21 Udskiftning af emotionLight 160

4.21.1 Fjernelse af emotionLight 160
4.21.2 Montering af emotionLight 160

4.22 Udskiftning af timeLight.... 163

4.22.1 Fjernelse af timeLight 163
4.22.2 Montering af timeLight.... 163

4.23 Udskiftning af Gap illumination 164

4.23.1 Fjernelse af Gap illumination.... 164
4.23.2 Montering of Gap illumination 165

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel adverselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en advarsel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start] Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Skruetrækker Torx T15	Længde 80 mm
Kærvskruetrækker Blad 10 mm x 1,6 mm x 200 mm
Nåletænger [00340871]	Længde: 200 mm, lige

Reparation

4.1 Udskiftning af toplade

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Der er fri adgang til apparatet.

4.1.1 Fjernelse af topplade

1. Fjern de to skruer på bagsiden (1) (valgfrit).
2. Tryk begge låsegreb under topladen opad (2).

1. Løft toppladen en smule fortil (3).
2. Skub toppladen af bagud (4).
3. Fjern topladen.

4.1.2 Montering af topplade

1. Lás bagsiden af topladen ind i føringerne ved hjælp af holdekraverne (1).

1. Skub toppladen fremad (2).
2. Tryk topladens front nedad, indtil begge låsegreb klikker hørbart på plads (3).
3. Skru de to skruer i igen (4) (valgfrit).

Reparation

4.2 Montering af kurvesystem

Preindstilling:

4.2.1 Montering af en opvasketabssliske til 86 cm modellen

Nødvendig værktøj:

Opvasketabsvejledning [00614935]

Kopholdeclips [00618565]

1. Sæt opvasketabsslisken skråt i på forsiden af kurven.

2. Centrér og klik opvasketabsslisken på plads.

4.2.2 Montering af kopholdecips

Nødvendig værktøj:

Opvasketabsvejledning [00614935]
Kopholdeclips [00618565]

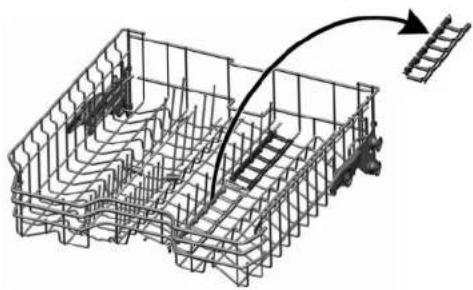

Når der vaskes kopper, kan kopholdeclipsen klappes op. Den ekstra vin- kel reducerer samlingen af vand på koppernes bund. I tilfælde af høje glas anbefaler vi at lade kopholdeclipsen være klappet ned. Hvis de øverste kurve har en valgfri plastikindsats, skal den først fjernes.

1. Fjern plastikindsatsen.

1. Klik kopholdecipsen på plads.

4.2.3 Montering af damperindsats Nødvendig værktøj:

Opvasketabsvejledning [00614935]
Kopholdeclips [00618565]

Klem damperindsatsen fast med endestykkerne under kurvesystemet.

4.3 Udskiftning af varioDrawer

4.3.1 Fjernelse af varioDrawer

1. Bøj håndtagsflapperne indad.

1. Fjern håndtaget opad.

2. Tryk plastiksideindsatserne udad, og tryk dem opad ud af rammen.

1. Bøj forsigtigt føringstapperne udad.

1. Træk de nedfældbare holdere ud af tapperne.

2. Tryk metalrammen ud af holderne fortil.

1. Skub metalrammen bagud af føringen.

4.3.2 Montering af varioDrawer

- Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af spulearme

4.4.1 Fjernelse af spulearm

1. Skru den øverste spulearm af (1), og træk den ned for at fjerne den (2).

1. Træk den nederste spulearm op for at fjerne den.

1. Sæt den nederste spulearm i. Spulearmen klikker på plads.
2. Sæt den øverste spulearm i, og skru den sikkert på plads.

Reparation

4.5 Udskiftning filtre

4.5.1 Fjernelse af filter

1. Drej grovfilteret mod uret (1), og fjern filtersystemet (2).

Kontrollér, at der ikke falder fremmedlegemer ned i bundkarret.

1. Træk mikrofilteret ned for at fjerne det.

1. Saml filtersystemet igen. Sørg for, at låsehagerne på grovfilteret klikker på plads.
2. Sæt filtersystemet i apparatet, og drej grovfilteret med uret. Sørg for, at pilemærkerne passer.

Reparation

4.6 Montering af bagepladesprøjtehoved

1. Fjern den øverste kurv.
2. Sæt bagepladesprøjtehovedet i holderen (1), og drej det mod højre (2).

Bagepladesprøjtehovedet klikker på plads.

Reparation

4.7 Udskiftning af strømkabel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.

4.7.1 Afbrydelse af strømkabel

Bevæg forsigtigt strømkablets stik op og ned, og træk det ud af stikdåsen.

4.7.2 Tilslutning af strømkabel

BEMAERK!

Overophedning af nettislutningen!

Brandfare

Sæt strømkablet fast i, indtil det klikker på plads.

Sæt strømkablets stik i stikdåsen, indtil stikket klikker hørbart på plads.

klick

Reparation

4.8 Udskiftning af sæbelåg

Der kan bruges en lille skruetrækker som et løfteværktøj.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Døren er äbnet.
Sæbelåget er åbnet.

4.8.1 Fjernelse af sæbelåg

1. Glid sæbelåget 5 mm ind.
2. Løft sæbelåget forneden ud af føringsskinnerne, og tag sæbelåget foroven ud af føringsskinnerne.
3. Fjern fjederen.

4.8.2 Isætning af fjeder

1. Sæt den lange ende af fjederen i dispenserenhedens monteringshul (1).

1. Sæt den korte ende af fjederen i sæbelågets monteringshul (2).
2. Tryk låget ind i dispenserenheden (3).

4.8.3 Montering af sæbelåg

1. Sæt i den ene side sæbelåget 5 mm ind i føringsskinnerne før den helt åbne position. Tryk den modsatte side ind i føringsskinnerne med forsigtig kraft.
2. Kontrollér sæbelägets funktion.

Reparation

4.9 Udskiftning af spildevandspumpens afdækning

Preindstilling:

√ Kurven er fjernet.
Filtrene er fjernet.→137

4.9.1 Fjernelse af spildevandspumpens afdækning

1. Tøm alt vand ud.

Brug en svamp, hvis det er nødvendigt.

1. Løsn pumpens afdækning ved hjælp af en ske, og tag fat i den ved tværstykket.

1. Løft pumpens afdækning indad i en vinkel, og fjern den.

4.9.2 Montering af spildevandspumpens afdækning

- Sæt pumpens afdækning i (1), og tryk den ned (2).

Pumpens afdækning klikker på plads.

Reparation

4.10 Udskiftning af sidepanel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Fritstående apparater: Toppladen er fjernet.→131

4.10.1 Fjernelse af sidepanel

1. Vip sidepanelet en smule udad foroven (2).
2. Sænk sidepanelet, og træk det ud af bundkarret (3).

Reparation

4.10.2 Montering af sidepanel

1. Sæt sidepanelet ind i bundkarret (1).

4.11 Udskiftning af yderdør

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

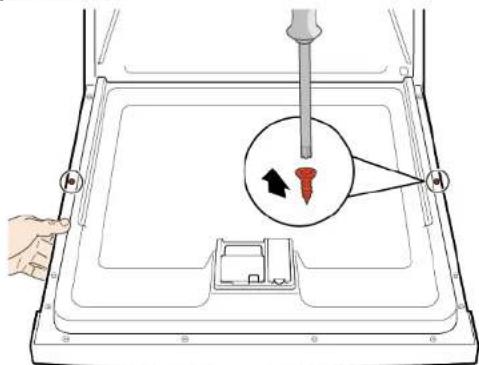

4.11.1 Fjernelse af yderdør

Fjern kun skruerne, der er beskrevet i de følgende trin.

1. Abn døren.
2. Fjern de fire skruer.

Hold døren fast ved at holde den på den ene side.

Fjern de to skruer.

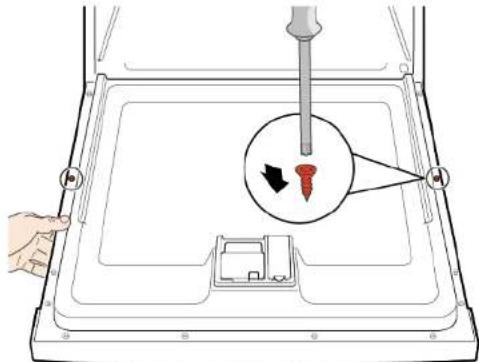

4.11.2 Montering af yderdør

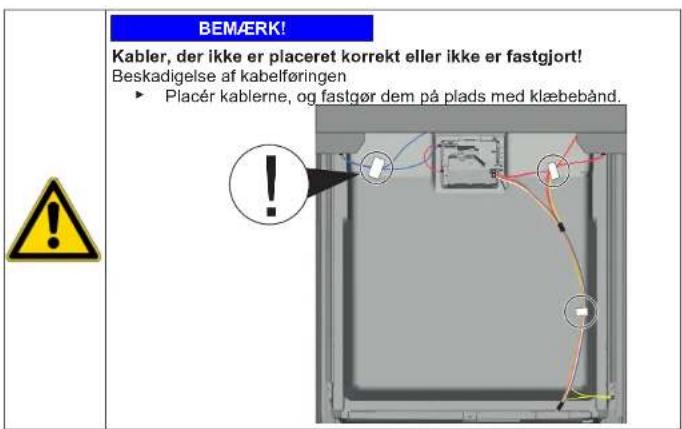

BEMÆRK! Kabler, der ikke er placeret korrekt eller ikke er fastgjort! Beskadigelse af kabelføringen ► Placér kablerne, og fastgør dem på plads med klæbebånd.

Reparation

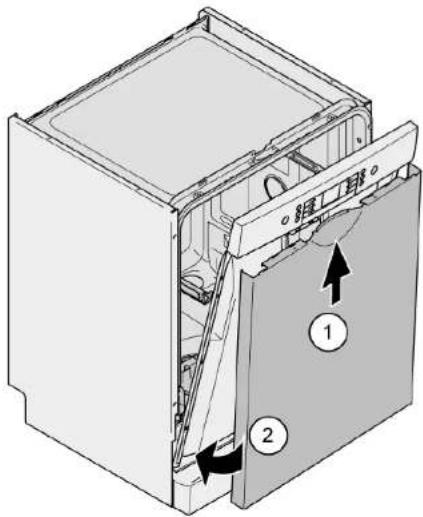

Preindstilling:

√ Isolerende fleece er placeret korrekt og fastgjort på indersiden af yderdøren.
Hængsler er sat ind i yderdøren.

1. Luk inderdøren uden at lade den gå i indgreb.

2. Skub yderdøren opad neden under betjeningspanelet (1).

1. Tryk yderdøren mod inderdøren, og hold den der (2).

4.

Hold døren fast ved at holde den på den ene side.

Åbn døren, og fastgør den med to skruer (4 x 11 mm metalskruer).

1. Fastgør yderdøren med fire skruer (4 x 11 mm metalskruer).

4.12 Udskiftning af betjeningspanel

Hvis et betjeningsmodul er defekt, skal hele betjeningspanelet udskiftes.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Yderdøren er fjernet.
Yderdøren er fjernet (fuldintegreret/integreret).

4.12.1 Fjernelse af betjeningspanel

1. Afbryd de elektriske tilslutninger fra betjeningspanelet og sensoren til lavt afspændingsmiddelniveau (1, 2).

Montér i omvendt rækkefølge.

Reparation

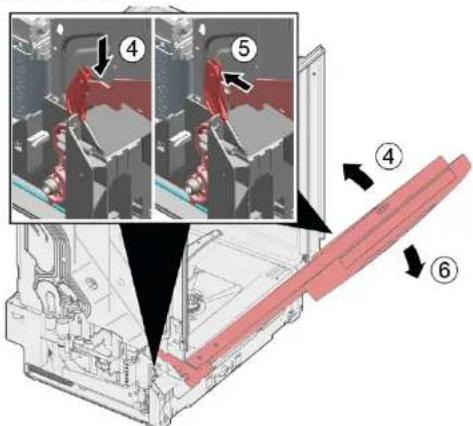

4.13 Fastgørelse af dørfjedre

1. Tag kabelføringens afdækning ud.

1. 1. Åbn døren en smule (1).

2. Fastgør noten i bundkarret (2).

3. Luk døren (3) langsomt.

Kabelsystemet sætter automatisk sig selv på dørhængslet.

Reparation

1. 1. Luk døren en smule (4).

2. Bevæg noten bagud, og frigør dørhængslet (5).

3. Abn døren (6).

1. Gentag proceduren igen på den anden side af apparatet.

Reparation

4.14 Udskiftning af fodspark

Fødderne er identiske og kan byttes om.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Yderdøren er fjernet.
Yderdøren er fjernet (fuldintegreret/integreret).

4.14.1 Fjernelse af fodspark

1.

Forkert fjernelse. Hvis fodsparket løsnes i siden og fjernes, kan de to beslag knække af. Hvis kun et beslag er beskadiget, kan der skiftes side, eftersom beslagene er identiske. Det anbefales at sætte noget under apparatet ved fronten for at lette belastningen på fodsparket med fødderne.

1. Kom en skruetrækker ind i føringerne (1), og frigør hagen ved at trykke nedad.

1. Løft fodsparket af.

2. Fjern fødderne fremad (1).

4.14.2 Montering af fodspark

1. Sæt fødderne i.
2. Sæt fodsparket på foroven (1), og tryk det ned, indtil det klikke hørtbart på plads (2).

4.15 Udskiftning af sokkelplade

Sokkelpladen er placeret i det nederste område på fronten.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet (valgfrit) er fjernet.
Yderdøren er fjernet.
√ Yderdøren er fjernet (fuldintegreret/integreret).
Fodsparket er fjernet (valgfrit).→149

4.15.1 Fjernelse af sokkelplade

1. Fjern de to skruer (1).

1 2 2 1

1. Deaktivér läseelementerne (2).

2. Vip forsigtigt sokkelpladen fremad (1).

Afhængigt af modelserierne er stikket til emotionLight stadig fastgjort på soklen.

Lås stikket op på låsetappen, og træk det bagud (valgfrit) (2).

4.15.2 Montering af sokkelplade

- Montér sokkelpladen i omvendt rækkefølge.

Reparation

4.16 Udskiftning af overløbsledning

Overløbsledningen er placeret i det nederste område i fronten af apparatet.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Møbelpanelet er fjernet (valgfrit).
Yderdøren er fjernet.
Fodsparket er fjernet (valgfrit).→149
Sokkelpladen er fjemet.→150

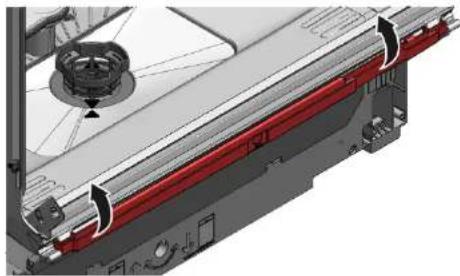

4.16.1 Fjernelse af overløbsrende

Restvand

■ Når afløbsslangen er fjernet, kan der løbe restvand ud.

- Opsaml vandet, eller fjern det fra bundkarret med en sugesprøjte.

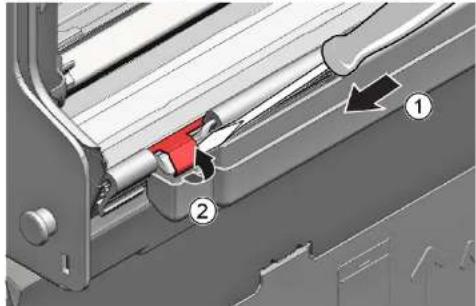

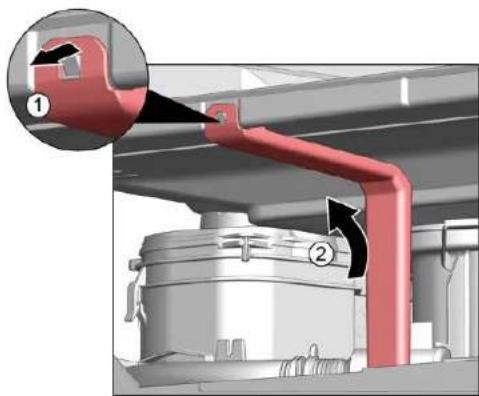

1. Løft läsemekanismen ud foroven (1, 2).

1. Frigør läseelementet foroven.

1. 1. Sæt skruetrækkeren i under metalsikringen (1).

2. Frigør forsigtigt metalclipsen (2).

1. Løft overløbsledningen af.

4.16.2 Montering af overløbsledning

Vandskade pga. forkert montering af overløbsledningen! Sæt overløbsledningen korrekt i bundkarrets føring forneden. Klik overløbsledningen korrekt på plads foroven.

1. 1. Placér overløbsledningen (1).

2. Bevæg overløbsledningen ind i pakningen (2).

3. Tryk overløbsledningen i pakningens føring (3).

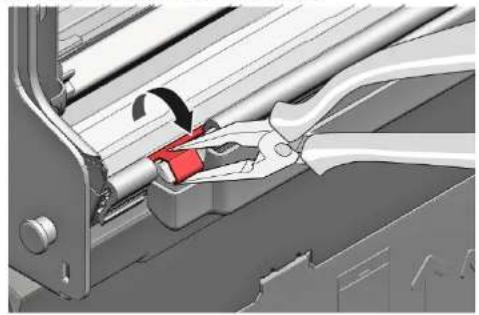

4. Sæt overløbsledningen forsigtigt i (4).
5. Clips overløbsledningen i (5).

1. Kontrollér monteringen i venstre og højre side. 3. Kontrollér, at overløbsledningen sidder fast.

1. Clips metalclipsen i på venstre og højre side.

4.17 Udskiftning af inderdør

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

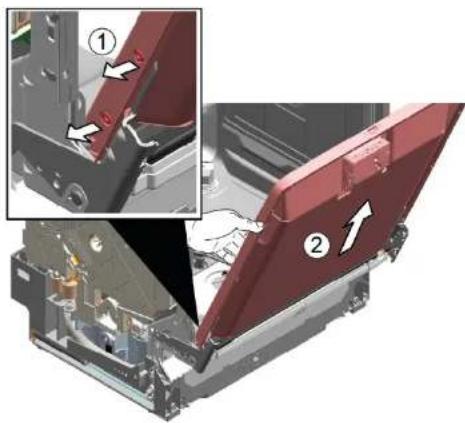

1. Fjern skruerne (1).
2. Fjem inderdøren opad (2).

1. Fastgør dørhængslet med skruer.
2. Placér inderdøren på dørhængslet.
3. Fastgør inderdøren med skruer.

4.17.2 Montering af inderdør

1. Klap dørpakningen til fronten.
2. Bevæg inderdøren bag dørpakningen.
3. Luk inderdøren.
4. Klap dørpakningen opad.

Sidedelene peger opad.

1. Bevæg dørhængslet opad.

Reparation

4.18 Udskiftning af dørhængsel

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sidepanelet er fjernet.→142
Yderdøren er fjernet.
Inderdøren er fjernet.
Betjeningspanelet er fjernet.→146
Dørfjedrene er fastgjort. →147
Fodsparket er fjernet.→149
Sokkelpladen er fjernet.→150
Overløbsrenden er fjernet.→151

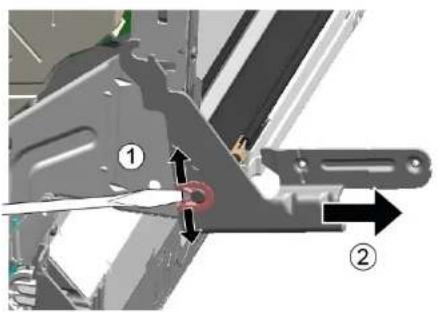

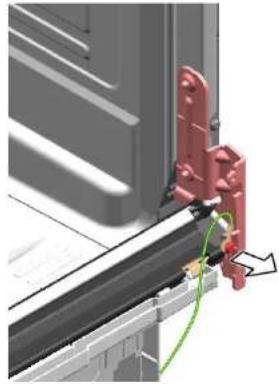

4.18.1 Fjernelse af dørhængsel

1. 1. Frigør läsekrogen med en skruetrækker (1).
2. Træk dørhængslet fremad (2).

1. Frigør jordforbindelsen på dørhængslet.


4.18.2 Montering af dørhængsel

Reparation

1. 1. Placér hængslet på apparatet (1).

2. Bevæg hængslet nedad (2), indtil det er gået i indgreb på apparatet.

En manglende jordforbindelse kan medføre spændingspotentiale på døren.

Etablér jordforbindelse.

4.19 Udskiftning af (nederste) dørpakning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Yderdøren er fjernet.
Sokkelpladen er fjemet.→150
Fodsparket er fjernet (valgfrit).→149
Dørfjedrene er fjernet.
Betjeningspanelet er fjernet.
Kabelbundtholderen forneden til højre er fjernet.

4.19.1 Fjernelse af dørpakningen

1. Fjern de to holdeclips på den nederste dørpakning (1, 2).

1. Frigør overløbsrenden.

1. Løft overløbsrenden af.

1. Fjern den nederste dørpakning fra inderdøren.

4.19.2 Montering af dørpakningen

1. Montér pakningshætterne i venstre og højre side på pakningsskinnen med dørpakningen.

1. Sæt dørpakningen med pakningslasken i inderdøren.

2. Fastgør dørpakningen med to holdeclips.

Reparation

4.20 Udskiftning af (øverste) dørpakning

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.20.1 Fjernelse af dørpakning

Fjern dørpakningen fra inderrammen.

4.20.2 Montering af dørpakning

Dørpakningen skal skæres til den korrekte længde før montering. Den er 1750 mm for apparater med en højde på 81 cm og 1850 mm for apparater med en højde på 86 cm.

1. Klargør en passende dørpakning.
2. Sørg for korrekt monteringsposition for pakningsprofilen.

1. Den hvide prik skal være på niveau med pakningens kontaktfladeliste.

Pakningen må ikke være bølget eller strakt i hjørnerne. Pakningen skæres over på skrå for enderne og spidser til væk ind i bunden af beholderen i fronten.

Pakningens endeposition skal være lige i forhold til fronten under inderdøren. Pakningen bør så vidt muligt ligge på mod beholderens side.

Korrekt monteret dørpakning:

4.21 Udskiftning af emotionLight

emotionLight befinder sig foroven i skylletankens udvendige frontområde.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Toppladen er fjernet (valgfrit).
Sidepanelet på højre side er fjernet (valgfrit).→142

4.21.1 Fjernelse af emotionLight

1. Frigør låsekrogen på bagsiden (1).

1. Fjern holderen opad (2).

2. Træk stikket ud af konnektoren (forneden til højre i fronten af apparatet).

3. Fjern den elektriske tilslutning fra strømmodulet.

Beskadigelse af kablet i området omkring dørhængslet.

Montér kablet i området omkring dørhængslet (mellem pladehængslet og skylletanken) på en sådan måde, at det ikke kan blive beskadiget af bevægelige dele.

Montér kablet i højre side forneden.

4.22 Udskiftning af timeLight

Udskift kun timeLight som en komplet del. timeLight-modulet er fastgjort på bagsiden af sokkelpladen.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Fodsparket er fjernet.→149
Sokkelpladen er fjernet og vendt.→150

4.22.1 Fjernelse af timeLight

1. Bøj lâseelementerne (1) en smule udad.

1. Træk timeLight-modulet opad ud af foringen (2).

4.22.2 Montering af timeLight

1. Bøj läseelementerne (1) tilbage igen.

4.23 Udskiftning af Gap illumination

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Yderdøren er afmonteret.
Betjeningspanelet er fjernet.

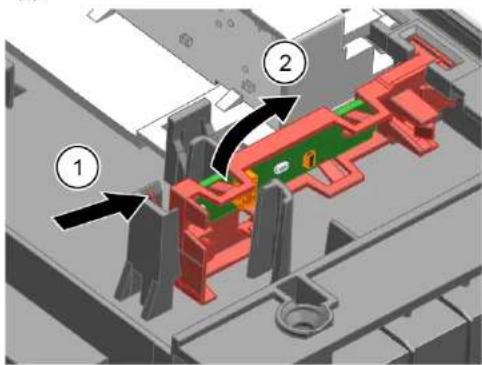

4.23.1 Fjernelse af Gap illumination

1. 1. Frigør hagen (1).

2. Fjern den elektriske tilslutning fra betjeningsmodulet (2).

1. 1. Frigør låsekrogen (1).

2. Løft printkortet op med holderen, og fjern det fra betjeningsmodules ramme (2).

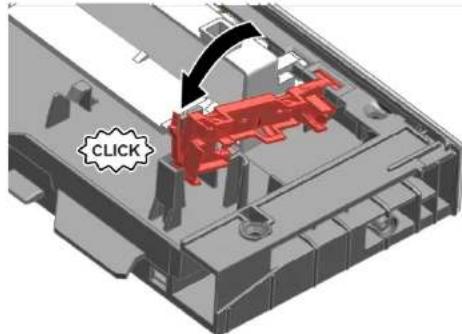

1. Fastspænd den med en "klik"-lyd.

CLICK

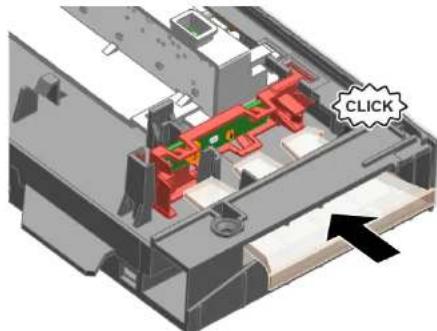

1. Montér lysfiberen, og fastspænd den med en "klik"-lyd.

1. Tilslut ledningen til betjeningsmodulet.

4.7.2 Koble til strømledningen 634

2.1.1 Alle husholdningsapparater

4.7.2 Koble til strømledningen

OBS!

Bruk en svamp om nødvendig.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

1. Åpen døren.
2. Fjern fire skruer.

1. Trykk den ytre døren mot den indre døren og hold (2).

4.

Sikre døren ved å holde den fast på en side.

1. Sikre den ytre døren med fire skruer (4 x 11 mm metallskruer).

Hvis en betjeningsmodul er defekt, må hele betjeningspanelet skiftes ut.

Forutsetning:

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Den ytre døren er demontert.
Den ytre døren er demontert (helintegrert/integrert).

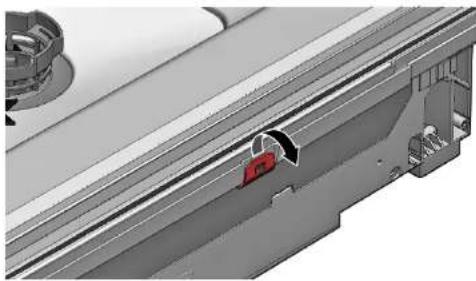

4.12.1 Demontering av betjeningspanel

1. Koble de elektriske tilkoblingene fra betjeningspanelet og den nedre føleren for glansemiddel (1, 2).

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Den ytre døren er demontert.
Den ytre døren er demontert (helintegrert/integrert).

1. Løsne läselementet øverst.

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

1. Sikre dørhengselen med skruer.
2. Plasser den indre døren på dørhengselen.
3. Sikre den indre døren med skruer.

1. Brett dørpakningen til forsiden.
2. Beveg den indre døren bak dørpakningen.
3. Lukk den indre døren.
4. Brett dørpakningen opp. Sidedelene vender opp.
5. Beveg dørhengselen oppover.

Reparasjon

1. 1. Plasser hengselen på apparatet (1).

2. Beveg hengselen ned (2) til den er festet til apparatet.

En manglende jordkobling kan føre til nettpotensial på døren.

Opprett jordkobling.

1. Fjern de to holdeklipsene på den nedre dørpakningen (1, 2).

1. Fjern dørpakningen fra den indre døren.

1. Sett inn dørpakningen med låseklaffen i den indre døren.

2. Sikre dørpakningen med to holdeklips.

Reparasjon

4.20 Utskiftning av (øvre) dørpakning

Forutsetning:

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.

1. Det hvite punktet må være på nivå med tetningslisten.

Korrekt montert dørpakning:

Apparatet kobles fra strømforsyningen.
Apparatet kobles fra vannforsyningen.
Den ytre døren er demontert.
Betjeningspanelet er demontert.
