Mærke	Stanley
Model	FMC520
Produkttype	Trådløs bore-/skruemaskine
Spænding	14,4 V (Li-Ion)
Tomgangshastighed	0-350 / 0-1400 min⁻¹ (2 trin)
Maks. drejningsmoment	40 Nm
Patronkapacitet	13 mm (selvspændende)
Maks. borekapacitet (stål/træ/murværk)	13 / 32 / 13 mm
Batteri	Model FMC585L, 14,4 V, 1,5 Ah, Li-Ion
Lader	Model FMC690L, indgang 220-240 V, udgang 20 V, 2 A
Opladningstid	Cirka 40 til 90 minutter
Vægt (ca.)	1,5 kg (med batteri)
Hovedfunktioner	Boring, skruning, slagboring, reversibel rotation, variabel hastighed, momentindstilling (18 positioner), arbejdslampe
Sikkerhed	Dobbelt isolering, afbryderlås, beskyttelse mod utilsigtet start
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger og patron; brug ikke opløsningsmidler
Reservedele tilgængelige	Batteri, lader, patron, bits, bor, ekstra håndtag
Garanti	12 måneder for professionelle (dele og arbejdsløn)
Lydtryksniveau	87,7 dB(A) (usikkerhed K=3 dB(A))
Vibrationer (metalboring)	< 2,5 m/s² (usikkerhed K=1,5 m/s²)
Tilsigtet brug	Boring i træ, metal, plastik, blød sten; skruning

Ofte stillede spørgsmål - FMC520 STANLEY

Hvordan oplader jeg batteriet til Stanley FMC520 boremaskinen?

Indsæt batteriet i laderen FMC690L, tilslut laderen til stikkontakten (220-240 V). Ladeindikatoren blinker langsomt grønt under opladning og lyser konstant grønt, når opladningen er færdig. Opladningen varer cirka 40 til 90 minutter. Oplad ikke, hvis omgivelsestemperaturen er under 10 °C eller over 40 °C.

Hvad er den maksimale borekapacitet for Stanley FMC520?

Boremaskinen kan bore op til 13 mm i stål, 32 mm i træ og 13 mm i murværk (blød sten). Brug passende bor (HSS til metal, trepunktsbor til store huller i træ, skarpe bor til sten).

Hvordan indstiller jeg tilspændingsmomentet?

Drej tilspændingsringen (3) for at indstille det ønskede tal mod markeringen. Lave indstillinger giver lavt moment til små skruer, høje indstillinger til store skruer. Til boring skal ringen stilles på borsymbolet (bor). Til slagboring skal du bruge mejselsymbolet.

Hvad gør jeg, hvis batteriet ikke oplader?

Kontrollér, at batteriets temperatur er mellem 0 °C og 40 °C. Hvis indikatoren blinker hurtigt rødt, kan batteriet være defekt. Genindsæt det; hvis problemet fortsætter, test med et andet batteri. Hvis det andet oplader normalt, indlevér det defekte batteri til et godkendt reparationscenter til genbrug.

Hvordan vedligeholder jeg Stanley FMC520 boremaskinen?

Før al vedligeholdelse skal batteriet fjernes. Rengør ventilationsåbningerne med en blød børste eller tør klud. Åbn regelmæssigt patronen og bank den for at fjerne støv. Brug ikke slibende eller opløsningsmiddelholdige produkter. For laderen skal den frakobles før rengøring.

Hvilket tilbehør er kompatibelt med FMC520?

Boremaskinen accepterer bor og skruetrækkerbits med et skaft på maksimalt 13 mm (selvspændende patron). Brug HSS-bor til metal, trepunktsbor til træ, slagbor til sten. En dobbeltendet bit medfølger i holderen. Kompatible Stanley Fat Max batterier og ladere er tilgængelige (modeller FMC685L, FMC686L osv.).

Kan boremaskinen bore i beton?

Ja, til boring i blød sten eller murværk skal ringen stilles på symbolet for slagboring (mejsel), og hastighedsvælgeren sættes i 2. gear (fremad). Brug et passende slagbor. Maks. kapacitet i murværk er 13 mm.

Hvordan vender jeg rotationsretningen?

Brug frem/tilbage-knappen (2) placeret over vælgeren. Skub den til venstre for med urets retning (boring, skruning), til højre for mod urets retning (afskruning). Sæt den i midten for at låse værktøjet.

Hvad er garantiperioden for Stanley FMC520?

Stanley yder 12 måneders garanti fra købsdatoen for professionelle brugere, der dækker materiale- eller produktionsfejl. Garantien gælder i EU og EØS. Gem købsbeviset og kontakt en autoriseret Stanley-reparatør.

Hvordan skifter jeg boret på FMC520?

Sæt frem/tilbage-knappen i midten for at låse værktøjet. Åbn patronen ved at dreje ringen i hånden. Indsæt boret til det stopper, og spænd derefter patronen fast ved at dreje den modsat. Sørg for, at boret er centreret.

BRUGSANVISNING FMC520 STANLEY

Merknad: Laderen vil ikke lade et batteri hvis celletemperaturen er under ca. 0 °C eller over 40 °C.

Batteriet er i laderen

Laderen og batteripakken kan forbli tilkoblet med lysende LED i ubegrenset tid. Laderen vil holde batteripakken klar og fulladet.

Laderdiagnose

Hvis laderen oppdager et svakt eller skadet batteri, blinker ladningsindikatoren(11)rødt med rask takt. Du går frem slik:

Hvis du ikke vet hva som er riktig innstilling ennå, går du frem slik:

Separat avfallshändtering. Dette produktet må ikke kastes sammen med vanlig husholdningsavfall.

Hvis du synes Stanley Fat Max-produktet bør skiftes ut, eller du ikke har bruk for det lenger, må du ikke kaste det sammen med husholdningsavfall. Sørg for separat avfallshåndtering for dette produktet.

Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt.

Det kan være lokale bestemmelser for separat avfallshändtering for elektriske produkter fra husstander på kommunale avfallsplasser eller hos forhandleren, när du kjøper et nytt produkt.

Stanley Fat Max-batterier kan lades opp mange ganger. Tenk på miljøet når batteriene er tomme og du skal kaste dem.

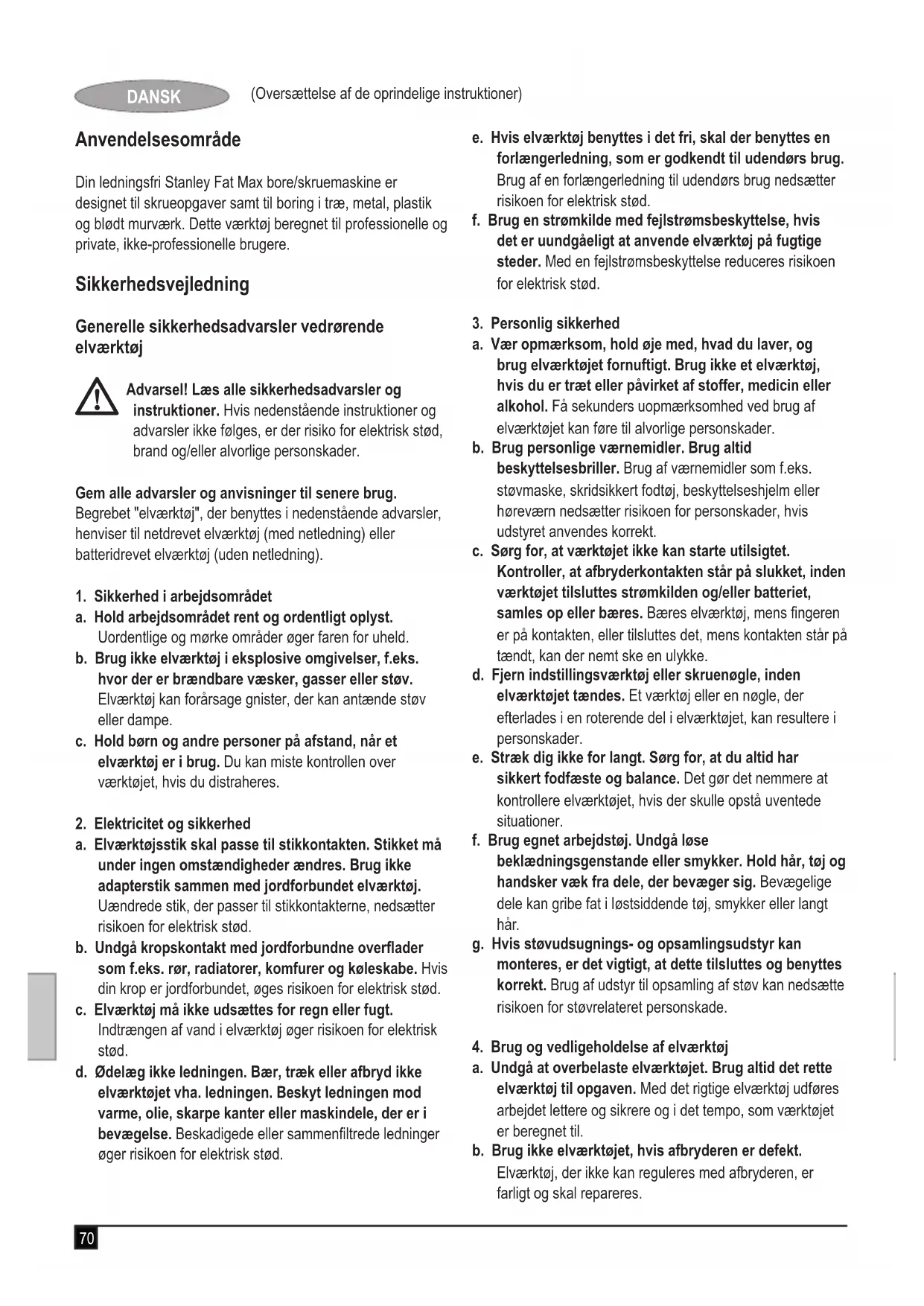

Din ledningsfri Stanley Fat Max bore/skruemaskine er designet til skrueopgaver samt til boring i træ, metal, plastik og blødt murværk. Dette værktøj beregnet til professionelle og private, ikke-professionelle brugere.

Sikkerhedsvejledning

Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarsel! Læs alle sikkerhedsadvarsler og instruktioner. Hvis nedenstående instruktioner og advarsler ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet elværktøj (uden netledning).

1. Sikkerhed i arbejdsområdet

a. Hold arbejdsområdet rent og ordentligt oplyst. Uordentlige og mørke områder øger faren for uheld.

b. Brug ikke elværktøj i eksplosive omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv. Elværktøj kan forårsage gnister, der kan antænde støv eller dampe.

c. Hold børn og andre personer på afstand, når et elværktøj er i brug. Du kan miste kontrollen over værktøjet, hvis du distraheres.

a. Elværktøjsstik skal passe til stikkontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet elværktøj. Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød.

b. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.

c. Elværktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i elværktøj øger risikoen for elektrisk stød.

d. ∅delæg ikke ledningen. Bær, træk eller afbryd ikke elværktøjet vha. ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e. Hvis elværktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f. Brug en strømkilde med fejlstrømsbeskyttelse, hvis det er uundgåeligt at anvende elværktøj på fugtige steder. Med en fejlstrømsbeskyttelse reduceres risikoen for elektrisk stød.

1. Personlig sikkerhed

a. Vær opmærksom, hold øje med, hvad du laver, og brug elværktøjet fornuftigt. Brug ikke et elværktøj, hvis du er træt eller påvirket af stoffer, medicin eller alkohol. Få sekunders uopmærksomhed ved brug af elværktøjet kan føre til alvorlige personskader.

b. Brug personlige værnemidler. Brug altid beskyttelsesbriller. Brug af værnemidler som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn nedsætter risikoen for personskader, hvis udstyret anvendes korrekt.

c. Sørg for, at værktøjet ikke kan starte utilsigtet. Kontroller, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Bæres elværktøj, mens fingeren er på kontakten, eller tilsluttes det, mens kontakten står på tændt, kan der nemt ske en ulykke.

d. Fjern indstillingsværktøj eller skruenøgle, inden elværktøjet tændes. Et værktøj eller en nøgle, der efterlades i en roterende del i elværktøjet, kan resultere i personskader.

e. Stræk dig ikke for langt. Sørg for, at du altid har sikkert fodfæste og balance. Det gør det nemmere at kontrollere elværktøjet, hvis der skulle opstå uventede situationer.

f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår.

g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af udstyr til opsamling af støv kan nedsætte risikoen for støvrelateret personskade.

1. Brug og vedligeholdelse af elværktøj

a. Undgå at overbelaste elværktøjet. Brug altid det rette elværktøj til opgaven. Med det rigtige elværktøj udføres arbejdet lettere og sikrere og i det tempo, som værktøjet er beregnet til.

b. Brug ikke elværktøjet, hvis afbryderen er defekt. Elværktøj, der ikke kan reguleres med afbryderen, er farligt og skal repareres.

c. Træk stikket ud af stikkontakten og/eller batteriet inden indstilling, tilbehørsudskiftning eller opbevaring af elværktøjet. Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet.

d. Opbevar ubenyttet elværktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøj, eller som ikke har gennemlæst disse instruktioner, benytte maskinen. Elværktøj er farligt, hvis det benyttes af ukyndige personer.

e. Elværktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt elværktøj.

f. Sørg for, at skæreværktøjer er skarpe og rene. Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at styre.

g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. I tilfælde af anvendelse af elværktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

1. Brug og vedligeholdelse af batteridrevet værktøj

a. Genoplad kun med den lader, som producenten har angivet. En lader, der er velegnet til én type batteripakke, kan udgøre en brandfare, hvis den bruges til en anden batteripakke.

b. Brug kun elværktøj sammen med batteripakker, der er specifikt beregnet hertil. Brugen af andre batteripakker kan medføre personskade og brand.

c. Når batteripakken ikke er i brug, skal den holdes på afstand af andre metalgenstande, f.eks. papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan skabe forbindelse mellem de to poler. Kortslutning af batteriet kan forårsage forbrændinger eller brand.

d. I visse situationer kan batteriet lække. Undgå kontakt. Skyl med vand i tilfælde af kontakt. Søg læge, hvis væsken kommer i kontakt med øjnene. Væske, der lækker fra batteriet, kan forårsage irritation eller forbrændinger.

1. Service

a. Få altid elværktøjet repareret af kvalificerede fagfolk med udelukkende identiske reservedele. Dermed opretholdes elværktøjets sikkerhed.

Yderligere sikkerhedsadvarsler for elværktøj

- Bær høreværn ved slagboring. Støj kan forårsage høretab.

- Brug de ekstra håndtag, der følger med værktøjet. Det kan medføre personskade, hvis kontrollen over værktøjet mistes.

- Hold i elværktøjets isolerede gribeflader, hvis der er risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger. Hvis skæretilbehøret rammer en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød.

- Hold i elværktøjets isolerede gribeflader, hvis der er risiko for at beslaget kommer i kontakt med skjulte ledninger. Hvis beslag kommer i kontakt med en strømførende ledning, bliver elværktøjets blotlagte dele strømførende, så brugeren får stød

Brug skruetvinger eller lignende til at holde og støtte materialet på et stabilt underlag. Det er ikke nok at holde materialet ind mod kroppen. Det bliver ustabilt, og du kan miste kontrollen.

- Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter.

◆ Rør ikke ved spidsen af et bor lige efter boring, det kan være varmt.

- Dette værktøj er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, med mindre det sker under overvågning, eller der gives instruktion i brugen af værktøjet af en person, der er ansvarlig for deres sikkerhed. Børn skal holdes under opsyn, så det sikres, at de ikke leger med værktøjet.

- Apparatets påtænkte anvendelse fremgår af vejledningen. Brugen af ekstraudstyr eller tilbehør eller udførelse af opgaver med værktøjet ud over de i brugervejledningen anbefalede kan medføre risiko for personskade og/eller materiel skade.

Vibration

De angivne værdier for udsendelse af vibration anført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne værdi for udsendelse af vibration kan også bruges som en foreløbig vurdering af eksponeringen.

Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau.

I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket og kører i tomgang tillige med startperioderne.

Restrisici.

Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

• Tilskadekomst forårsaget af berøring af roterende/bevægelige dele.
• Tilskadekomst forårsaget af udskiftning af dele, blade eller tilbehør.
• Tilskadekomst forårsaget af langvarig brug af et værktøj. Husk at holde pause jævnligt ved brug af et værktøj i længere tid.
  ◆ Høreskader.
• Sundhedsrisici forårsaget af indånding af støv, der genereres ved brug af værktøjet (eksempel: Arbejde med træ, især, eg, bøg og MDF).

Mærkater på værktøjet

Følgende symboler er anbragt på værktøjet:

Advarsell! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst.

Yderligere sikkerhedsvejledninger for batterier og ladere

Batterier

♦ Forsøg aldrig at åbne uanset årsag.
◆ Batteriet må ikke udsættes for fugt.
◆ Opbevar ikke på steder, hvor temperaturen kan overstige 40°C.
◆ Oplad kun ved omgivelsestemperaturer på mellem 10°C og 40°C.
◆ Oplad kun ved hjælp af den medfølgende lader.
♦ Følg ved bortskaffelse af batterier vejledningen i afsnittet "Miljø".

Forsøg ikke at oplade beskadigede batterier.

Ladere

Brug kun din Stanley Fat Max-lader til at oplade batteriet i det værktøj, som den blev leveret sammen med. Andre batterier kan eksplodere og forårsage personskade og materielle skader.
◆ Prøv aldrig på at oplade ikke-opladelige batterier.
◆ Udskift straks defekte ledninger.
◆ Laderen må ikke udsættes for fugt.
◆ Laderen må ikke åbnes.
◆ Undersøg ikke laderen.

Laderen er kun beregnet til indendørs brug.

Læs brugervejledningen, før værktøjet tages i brug.

deren er dobbelt isoleret. Derfor er en jordledning ikke nødvendig. Kontroller altid, at netspændingen svarer til spændingen på typeskiltet. Forsøg aldrig at erstatte laderenheden med et almindeligt netstik.

- Hvis netledningen beskadiges, skal den udskiftes af producenten eller et autoriseret Stanley Fat Maxværksted, så farlige situationer undgås.

Komponenter

Dette værktøj leveres med nogle af eller alle følgende komponenter.

1. Knap til trinløs hastighedsregulering
2. Skyder til skift af retning
3. Funktionsvælger/momentjusteringsring
4. Patron
5. Hastighedsvælger
6. Bitholder
7. Batteri
8. LED-arbejdslys
9. Bælteklemme

Fig. A

1. Lader

2. Ladeindikator

Samling

Advarsel! Tag batteriet ud af værktøjet, inden det samles.

Montering og afmontering af batteriet (fig. B)

- Anbring batteriet (7) ud for værktøjets fatning, når batteriet skal monteres. Lad batteriet glide ind i fatningen, og skub, indtil batteriet går på plads.

- Tryk på udløserknappen (12), og træk samtidigt batteriet ud af fatningen for at fjerne batteriet.

Montering og afmontering af et bor eller en skruetrækker

Dette værktøj har en patron uden nøgle, så det er lettere at udskifte bits.

• Lås værktøjet ved at sætte skyderen til skift af retning (2) i midterstilling.
• Åbn patronen ved at dreje den (4) med den ene hånd, mens der holdes fast i værktøjet med den anden hånd.
  ◆ Sæt borets aksel i patronen.
• Spænd patronen ved at dreje den (4) med den ene hånd, mens der holdes fast i værktøjet med den anden hånd.

Dette værktøj er forsynet med en dobbelt skruetrækkerbit i bitholderen (6).

♦ Skruetrækkerbitten fjernes fra bitholderen ved at løfte den ud af udsparingen.
- Til opbevaring skubbes skruetrækkerbitten fast ind i holderen.

Anvendelse

Advarsell! Lad værktøjet arbejde i dets eget tempo. Det må ikke overbelastes.

Advarsel! Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter.

Opladning af batteriet (fig. A)

Batteriet skal oplades inden ibrugtagningen, og når det ikke leverer strøm nok til opgaver, der tidligere kunne udføres ubesværet. Batteriet kan blive varmt under opladningen. Det er normalt og ikke tegn på problemer.

Advarsell! Batteriet må ikke oplades i omgivelsestemperaturer under 10 °C eller over 40 °C. Anbefalet ladetemperatur: ca. 24 °C.

Bemærk: Opladeren oplader ikke et batteri, hvis dets temperatur er under ca. 0°C eller over 40°C.

Batteriet bør blive siddende i opladeren, som automatisk begynder opladningen, når batteriets temperatur stiger eller falder.

• Sæt batteriet (7) i opladeren (10) for at lade det op. Batteriet passer kun i opladeren på én måde. Tving det ikke i. Kontroller, at batteriet er sat helt i opladeren.
• Tilslut laderen, og tænd på stikkontakten.

Ladeindikatoren (11) blinker grønt (langsomt).

Ladningen er afsluttet, när ladeindikatoren (11) lyser konstant grønt. Du kan lade batteriet sidde i laderen med tændt lysdiode. LED'en begynder at blinke grønt (opladning), när laderen en gang imellem "efterfylder" batteriet.

Ladeindikatoren (9) lyser, så længe batteriet er tilsluttet til laderen, der er sat i stikkontakten.

- Afladede batterier bør oplades inden for 1 uge. Batteriets levetid reduceres kraftigt, hvis batteriet opbevares i afladet tilstand.

Lad batteriet blive siddende i opladeren

Du kan lade batteripakken sidde i laderen med tændt lysdiode, så længe det ønskes. Laderen holder batteripakken klar og fuldt opladet.

Fejlfinding ved laderen

Ladeindikatoren (11) blinker hurtigt rødt, hvis laderen registrerer et svagt eller beskadiget batteri. Fortsæt som følger:

◆ Sæt batteriet (7) i igen.
- Hvis ladeindikatoren fortsætter med at blinke hurtigt rødt, skal du bruge et andet batteri til at kontrollere, om opladningen sker korrekt.
- Hvis det andet batteri lades korrekt, er det oprindelige batteri defekt og skal indleveres til genbrug på et servicecenter.
- Hvis det andet batteri giver samme fejlvisning som det oprindelige, skal laderen testes på et autoriseret servicecenter.

Bemærk: Det kan tage op til 60 minutter at konstatere, at batteriet er defekt. Hvis batteriet er for varmt eller koldt, blinker lysdioden rødt skiftevis hurtigt og langsomt med et blink ved hver frekvens, hvorefter sekvensen gentages.

Valg af omløbsretning (fig. C)

Brug forlæns omløb (med uret) ved boring og tilspænding af skruer. Brug baglæns omløb (mod uret) for at løsne skruer eller fjerne et fastklemt bor.

• Tryk skyderen til skift af retning (2) mod venstre for at vælge forlæns omløb.
• Tryk skyderen til skift af retning mod højre for at vælge baglæns omløb.
• Lås værktøjet ved at sætte skyderen til skift af retning i midterstilling.

Valg af arbejdsfunktion eller moment (fig. D)

Dette værktøj er forsynet med en ring, der bruges til at vælge driftstilstanden og indstille momentet ved tilspænding af skruer. Store skruer og hårde materialer kræver en højere indstilling af moment end små skruer og bløde materialer. Ringen har er bredt udvalg af indstillinger, der passer til din opgave.

• Til boring i træ, metal og plastic sættes ringen (3) på borepositionen ved at placere symbolet ud for markeringen (13).
• Ved skrueopgaver skal ringen indstilles på den ønskede position.

Gå frem på følgende måde, hvis du er usikker på den rigtige position:

• Indstil ringen (3) på den laveste momentposition.
• Skru den første skrue i.
• Hvis det ønskede resultat ikke opnås, skal du øge ringens indstilling og fortsætte med at skrue skruen i. Gentag fremgangsmåden, indtil du finder den rigtige indstilling. Brug samme indstilling til de andre skruer.

Boring i murværk (fig. D og E)

• Til boring i murværk sættes ringen (3) på hammerborepositionen ved at placere symbolet ud for markeringen (13).
  ♦ Skub hastighedsvælgeren (5) mod værktøjets forende (2. gear).

Hastighedsvælger (fig. E)

• Ved boring i stål samt ved brug som skruetrækker skal hastighedsvælgeren (5) skubbes hen mod bagenden af værktøjet (1. gear).
• Ved boring i andre materialer end stål skal hastighedsvælgeren (5) skubbes hen mod forenden af værktøjet (2. gear).

Boring/iskruning

• Vælg forlæns eller baglæns omløb vha. skyderen til skift af retning (2).
• Tænd for værktøjet ved at trykke på kontakten (1). Værktøjets hastighed afhænger af, hvor langt du trykker kontakten.
• Sluk for værktøjet ved at slippe kontakten.

LED-arbejdslys

LED-arbejdslyset (8) aktiveres automatisk, när der trykkes på kontakten. LED-arbejdslyset lyser, när kontakten trykkes halvt ned, för apparatet begynder at køre.

Gode råd til optimal brug

Boring

◆ Udøv altid et let tryk i en lige linje med borebiten.
◆ Reducer trykket på værktøjet, lige før borets spids går gennem den anden side af arbejdsemnet.
- Brug en træklods på bagsiden af arbejdsemner, der kan splintre.
◆ Brug spadebor ved boring af huller med stor diameter i træ.
◆ Brug HSS-bor ved boring i metal.
◆ Brug murbor ved boring i bløde mure.
Brug smøremiddel ved boring i andre typer metal end støbejern og messing.
- Lav en fordybning med en kørner i midten af det hul, der skal bores, for at forbedre nøjagtigheden.

Iskruning

◆ Brug altid den rette type og størrelse skruetrækker.
- Prøv at smøre lidt opvaskemiddel eller sæbe på skruen, hvis den er vanskelig at spænde.
- Hold altid værktøjet og skruetrækkeren i lige linje med skruen.

Vedligeholdelse

Dit Stanley Fat Max-værktøj er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring.

Laderen kræver ingen vedligeholdelse, men skal rengøres jævnligt.

Advarsel! Tag batteriet ud af værktøjet, inden der foretages vedligeholdelse på værktøjet. Træk laderen ud af stikkontakten, før den rengøres.

• Rens jævnligt værktøjets og laderens ventilationshuller med en blød børste eller en tør klud.
  ◆ Rengør med jævne mellemrum motorhuset med en fugtig klud.
  Der må ikke bruges skuremidler eller opløsningsmidler.
• Åbn jævnligt patronen, og bank på den for at fjerne støv indvendigt.

Miljø

Separat bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.

Når dit Stanley Fat Max-produkt en dag er udtjent, eller du ikke længere har brug for det, må du ikke smide det ud sammen med det almindelige affald. Produktet skal bortskaffes separat.

Ved separat bortskaffelse af brugte produkter og emballage bliver der mulighed for at genanvende forskellige materialer.

Lokal lovgivning kan kræve separat indsamling af elektriske husholdningsapparater på kommunale affaldsdepoter eller af den detailhandlende ved køb af et nyt produkt.

Stanley Europe sørger for at indsamle og genanvende Stanley Fat Max-produkter, når disse ikke længere kan bruges. Hvis du vil benytte dig af denne service, skal du returnere produktet til et autoriseret værksted, der indsamler produkterne for os.

Kontakt det lokale Stanley Europe-kontor på den adresse, der er opgivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede Stanley Europe-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com

Batterier

Stanley Fat Max-batterier kan genoplades mange gange. Når batterier er udtjente, skal de bortskaffes under passende hensyntagen til miljøet:

◆ Aflad batteriet helt, og tag det derefter ud af værktøjet.
- NiCd-, NiMH- og Li-Ion-batterier kan genbruges. Aflever dem på et autoriseret værksted eller en lokal genbrugsstation.

Tekniske data

		FMC620 (H1-H2)	FMC520 (H1)
Spænding V		18 14.4
Hastighed uden belastning	Min ^-1	0-350/0-1500	0-350/0-1400
Maks. moment Nm 48 40
Patronkapacitet mm 13 13
Maks. borekapacitet
Stål/træ/murværk mm 13/38/13 13/32/13

Lader FMC690L type 1
Indgangsspænding V	_AC	220-240
Udgangsspænding	V_oc	20 (maks.)
Strømstyrke A 2
Ladetid ca. min		40-90

Batteri		FMC685L FMC686L FMC585L
Spænding	V_	18	18	14.4
Kapacitet Ah	1.5	3.0	1.5
Type		Li-Ion	Li-ion	Li-Ion

Lydtrykniveau i henhold til EN 60745:

Lydtryk (L _w ) 87.7 dB(A), usikkerhed (K) 3 dB(A)

Lydeffekt (L _w ) 98.7 dB(A), usikkerhed (K) 3 dB(A)

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745:

Slagboring i beton ( a_t ) 17.7 m/s ^2 , usikkerhed (K) 1.5 m/s ^2 Boring i metal ( a_t ) < 2.5 m/s ^2 , usikkerhed (K) 1.5 m/s ^2 Skrueopgaver uden slag ( a_t ) < 2.5 m/s, usikkerhed (K) 1.5 m/s ^2

Disse produkter er endvidere i overensstemmelse med direktiv 2004/108/EF og 2011/65/EU. Kontakt Stanley Europe på nedenstående adresse, eller se vejledningens bagside for at få flere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af de tekniske data og fremsætter denne erklæring på vegne af Stanley Europe.

Kevin Hewitt

Stanley Europe garanterer, at produktet er fri for skader og fejl og tilbyder en fremragende garanti for erhvervsmæssige brugere af produktet. Garantien er et tillæg til forbrugerens kontraktmæssige rettigheder og påvirker ikke disse som en privat ikke-erhvervsmæssig bruger. Garantien gælder inden for medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.

ET ÅRS FULD GARANTI

Hvis dit Stanley Fat Max-produkt går i stykker på grund af materiel skade eller fabrikationsfejl inden for 12 måneder fra købsdatoen, påtager Stanley Europe sig gratis at udskifte alle defekte dele eller efter vores skøn gratis at udskifte enheden forudsat at:

• Produktet ikke har været anvendt forkert og har været anvendt i overensstemmelse med brugervejledningen.
• Produktet ikke har været udsat for andet end almindelig slitage;
  ◆ Reparationer ikke er udført af uautoriserede personer;
  ◆ Købsbeviset kan fremvises.
• Hele Stanley Fat Max-produktet returneres med alle originale komponenter

Hvis du ønsker erstatning for skade, skal du kontakte forhandleren eller det nærmeste autoriserede Stanley Fat Max-værksted i Stanley Fat Max-kataloget eller kontakte dit lokale Stanley-kontor på den adresse, der er opgivet i denne vejledning. Der findes en liste over alle autoriserede Stanley Fat Max-serviceværksteder samt servicevilkår på følgende internetadresse:www.stanley.eu/3

Käyttötarkoitus
