S.K. 500400 - Pneumatisk hæftemaskine Alpha Tools - Gratis brugsanvisning og manual

Produkttype	Pneumatisk hæftemaskine
Mærke	Alpha Tools
Model	S.K. 500400
Maksimalt arbejdstryk	6 bar
Luftforbrug	0,11 l/min
Hæftebredde	5 mm
Hæftelængde	13 - 40 mm
Sømlængde	16 - 50 mm
Anbefalet slangediameter	9 mm (indre)
Kvalitet af trykluft	Ren og smurt med oliespray
Nødvendig kompressorstyrke	Ca. 250 l/min (2,2 kW)
Driftstilstand	Manuel (aftræk) og automatisk (kontinuerlig affyring)
Magasinkapacitet	1 stang hæfter eller søm
Energiforsyning	Trykluft
Tilsigtet anvendelse	Hæftning og sømning af forskellige materialer
Vedligeholdelse og rengøring	Rengøring efter brug, regelmæssig smøring med specialolie
Sikkerhed	Maks. tryk 6 bar, beskyttelsesbriller og -handsker, ret ikke mod personer
Reservedele og reparationsmuligheder	Originale reservedele, artikel- og identifikationsnumre påkrævet
Garanti	5 år (under forudsætning af korrekt vedligeholdelse)
Generelle oplysninger	Anvendelse i overensstemmelse med formål, vedligeholdelse af autoriserede værksteder

Ofte stillede spørgsmål - S.K. 500400 Alpha Tools

Hvad er det anbefalede lufttryk til hæftemaskinen?

Det maksimale arbejdstryk er 6 bar. Indstil trykreduktionsventilen til denne værdi for optimal drift.

Hvilken type trykluft skal bruges?

Brug ren og smurt trykluft via en oliespray. Brug aldrig ilt eller brændbar gas.

Hvad gør jeg, hvis en hæfte sidder fast?

Afbryd straks værktøjet fra trykluftkilden. Åbn magasinet, fjern dækpladen, tag den fastsiddende hæfte væk, rengør om nødvendigt og luk igen.

Hvordan smører jeg hæftemaskinen?

Du kan bruge en integreret oliespray eller manuelt tilsætte 3-5 dråber olie i lufttilslutningen før hver brug. Efter en periode med inaktivitet, tilsæt 5-10 dråber.

Hvad er de vigtigste sikkerhedsinstruktioner?

Bær beskyttelsesbriller og -handsker. Overskrid ikke 6 bar. Ret aldrig værktøjet mod dig selv eller andre. Afbryd lufttilførsel ved transport og vedligeholdelse.

Hvad er magasinkapaciteten?

Magasinet kan rumme en hel stang hæfter eller søm. Læs ikke mere end én stang for at undgå overbelastning af mekanismen.

Hvilke typer hæfter og søm er kompatible?

Brug hæfter med 5 mm bredde og 13-40 mm længde, og søm med 16-50 mm. Kun originale Einhell hæfter/søm anbefales.

Hvilken slangediameter skal bruges?

En trykluftslange med indre diameter på 9 mm anbefales. En for lille diameter eller for lang slange medfører effekttab.

Hvordan vedligeholder jeg hæftemaskinen?

Rengør apparatet efter hver brug. Smør regelmæssigt med specialolie. Opbevares tørt. Få reparationer udført af et autoriseret værksted.

Hvor finder jeg reservedele?

Bestil reservedele hos kundeservice ved at angive apparattype, artikelnummer og identifikationsnummer. Brug kun originale dele.

BRUGSANVISNING S.K. 500400 Alpha Tools

D Bedienungs- und Wartungsanleitung DL-Tacker
GB Operating and Maintenance Instructions Pneumatic Stapler
F Instructions d'utilisation et d'entretien Agrafeuse pneumatique
E Manual de instrucciones de operación y mantenimiento Grapadora neumática
⑤ Bruks- och underhållsanvisning Klammerpistol för tryckluft
FIN Käyttö- ja huolto-ohje Paineilmaniittaaja
① Istruzioni per uso e manutenzione Graffatrice pneumatica
Brugs- og vedligeholdelsesvejledning Trykluftklammepistol

ALPHA-TOOLS®

7

CE

4. Säkerhetsanvisningar

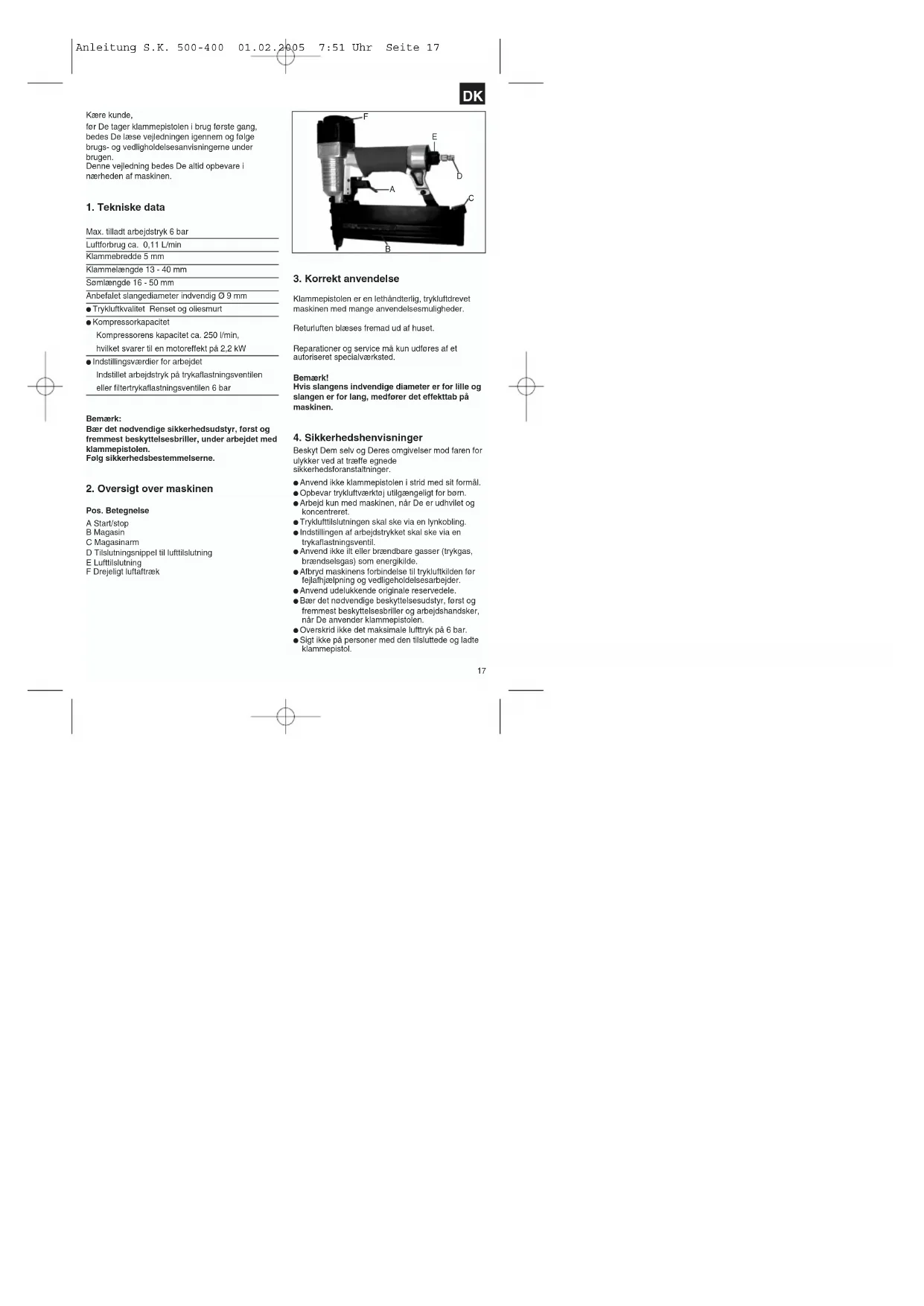

før De tager klammepistolen i brug første gang, bedes De læse vejledningen igennem og følge brugs- og vedligholdelsesanvisningerne under brugen.

Denne vejledning bedes De altid opbevare i nærheden af maskinen.

1. Tekniske data

Max. tilladt arbejdstryk 6 bar

Luftforbrug ca. 0,11 L/min

Klammebredde 5 mm

Klammelængde 13 - 40 mm

Sømlængde 16 - 50 mm

Anbefalet slangediameter indvendig ∅ 9 mm

Kompressorens kapacitet ca. 250 l/min, hvilket svarer til en motoreffekt på 2,2 kW

- Indstillingsværdier for arbejdet Indstillet arbejdstryk på trykaflastningsventilen eller filtertrykaflastningsventilen 6 bar

Bemaerk:

Bær det nødvendige sikkerhedsudstyr, først og fremmest beskyttelsesbriller, under arbejdet med klammepistolen.

Folg sikkerhedsbestemmelserne.

2. Oversigt over maskinen

Pos. Betegnelse

A Start/stop

B Magasin

C Magasinam

D Tilslutningsnippel til lufttilslutning E Lufttilslutning

F Drejeligt luftaftræk

Klammepistolen er en lethåndterlig, trykluftdrevet maskinen med mange anvendelsesmuligheder.

Returluften blæses fremad ud af huset.

Reparationer og service må kun udføres af et autoriseret specialværksted.

Bemaerk!

Hvis slangens indvendige diameter er for lille og slangen er for lang, medfører det effekttab på masklnen.

4. Sikkerhedshenvisninger

Beskyt Dem selv og Deres omgivelser mod faren for ulykker ved at træffe egnede sikkerhedsforanstaltninger.

- Anvend ikke klammepistolen i strid med sit formål.

- Opbevar trykluftværktøj utilgængeligt for børn.

- Arbejd kun med maskinen, når De er udhvilet og koncentreret.

● Tryklufttilslutningen skal ske via en lynkobling.

- Indstillingen af arbejdstrykket skal ske via en trykaflastningsventil.

- Anvend ikke ilt eller brændbare gasser (trykgas, brændselsgas) som energikilde.

- Afbryd maskinens forbindelse til trykluftkilden før fejlafhjælpning og vedligeholdelsesarbejder.

● Anvend udelukkende originale reservedele.

- Bær det nødvendige beskyttelsesudstyr, først og fremmest beskyttelsesbriller og arbejdshandsker, når De anvender klammepistolen.

- Overskrid ikke det maksimale lufttryk på 6 bar.

- Sigt ikke på personer med den tilsluttede og ladte klammepistol.

DK

• Fjern ikke indgrebsbeskyttelsesanordninger.
• Forlad ikke den ladte klammepistol ubevogtet.
  ● Anvend ikke maskinen, hvis den er defekt.
  ● Anvend altid originale klammer/søm fra Einhell.
  ● Maskinen må ikke stå under tryk efter udkobling.
  ● Anvend aldrig maskinen uden klammer/søm
• Ret aldrig en hæftepistol ind mod dig selv elle andre.
  ● Under arbejdet skal hæftepistolen holdes sådan, at hoved og krop ikke kan komme til skade i tilfælde af returslag som følge af forstyrrelser i energitilførslen eller hårde steder i emnet.
• Aktiver aldrig hæftepistolen ud i det frie rum. Hæftermidler udgør en alvorlig fare for kvæstelse, ligesom hæftepistolen vil blive overbelastet.
• Ved transport af hæftepistolen skal der afbrydes for tryklufttilførslen, især hvis du benytter stige eller indlager en abnorm kropsholdning.
• På arbejdsstedet skal hæftepistolen holdes i håndtaget, og uden at udløseren er aktivere
• Vær opmærksom på forholdene på arbejdsstedet. Hæftemidler kan eventuelt slå igennem tynde emner eller prelle af på hjørner og kanter og herved påføre andre skade.
• Anvend kropsvæm til din personlige sikkerhed, f.eks. høre- og øjenværn.

5. Ibrugtagning

Skru den medfølende tilslutningsnippel ind i lufttilslutningen.

For at fylde nye klammer i magasinet skal De trykke på magasinarmen og trække magasinunderdelen tilbage indtil stop. Læg klammer/søm ind i magasinskinnen ovenfra. Læg ikke mere end en komplet klammeenhed/sømenhed i; da magasinet ellers bliver overfyldt og ikke vil kunne lukkes.

Forudsat at klammepistolen er tilsluttet trykluft, kan De sætte pistolen på det emne som skal hæftes/sømme og „trykke af“. Slip aftrækkeren efter hvert skud.

Automatisk drift: Når du holder aftræksarmen nede, skydes klammerne/sømmene automatisk ind, når hæftepistolen sættes på emnet.

Vær opmærksom på, at De ikke hæfter to gange på samme sted.

Bemaerk!

Skulle der blive en klamme/søm siddende i stempelgangen, skal tryklufttilforslen til klammepistolen omgående afbrydes. Forst derefter kan de demontere afdækningspladen. Fjern fastklemte klammer/søm, rengør om nødvendigt stempelgangen og genmonter afdækningspladen. Magasinet skal i den forbindelse naturligvis være

åbent, og de resterende klammer/søm skal tages ud.

6. Vedligehold og pleje

Ved overholdelse af de her anførte vedligeholdelsesanvisninger sikres dette kvalitetsproduktet en lang levetid samt en fejlfrí anvendelse. Kontrollér før hver oneste ibrugtagning, at magasinet sidder ordentlig fast. Foretag grundig rengøring af maskinen omgående efter endt arbejde.

Forudsætningen for, at klammepistolen på længere sigt fungererer fejlfrit, er en regelmæssig smøring. Anvend kun specialværktøjsolle.

Smøring kan foretages på følgende måder:

6.1 via et tågesmoreapparat

En komplet serviceenhed indeholder et tågesmøreapparat og er placeret på kompressoren.

6.2 manuelt

Hvis Deres anlæg hverken er forsynet med en serviceenhed eller en smøreledning, skal trykluftværktøjet tilføres 3-5 dråber specialværktøjsolle gennem tryklufttilslutningen før hver eneste ibrugtagning. Hvis trykluftværktøjet ikke bruges i flere dage, skal De tilføre 5-10 dråber olie ned i trykluftstilslutningen, inden De starter maskinen.

Opbevar altid trykluftværktøjet på et tørt sted.

7. Reservedelsbestilling

- Reservedelsnummer til den ønskede reservedelen

Garantien omfatter ikke:

• Sliddele
• Skader som følge af overskridelse af det tilladte
  arbejdstryk.
• Skader som følge af ubehandlet trykluft.
• Skader opstået som følge af ukorrekt brug eller uautoriseret reparation.

Lovmæssige forbrugemtigheder er naturligvis stadigvæk geldende indien for garantiperioden på de 5 år. Basantien gender som supplement til lokal geldende bestemmeler i del band, hvor den regionale hovedforhandier har sit sæde. Vi handster endildare til din kontaidperson hos den regionalt ansvallige kundicservice eller til nedenstønde servicesdrosses.
